В данной статье я хочу рассказать вам о рабочих машинках, которые уже на протяжении 30 лет помогают обучать солдат стрелковому делу.
Речь пойдёт об оборудовании стрельбища армейского полигона.
Заинтересовавшихся прошу под кат

Восставшие из мёртвых (обзор мишенных установок умус-127) - 1

под катом фото

И снова здравствуй Хабр!

Так уж сложилась моя судьбинушка-судьба, что мне пришлось сменить место работы, а вместе с ней и место жительства, ну и для полноты картины прическу, режим дня, одежду и прочее… короче забрали меня в армию!
Восставшие из мёртвых (обзор мишенных установок умус-127) - 2

Великий раундом, ну и куча проф. Тестов определили меня на «полигон» в качестве электрика- оператора.

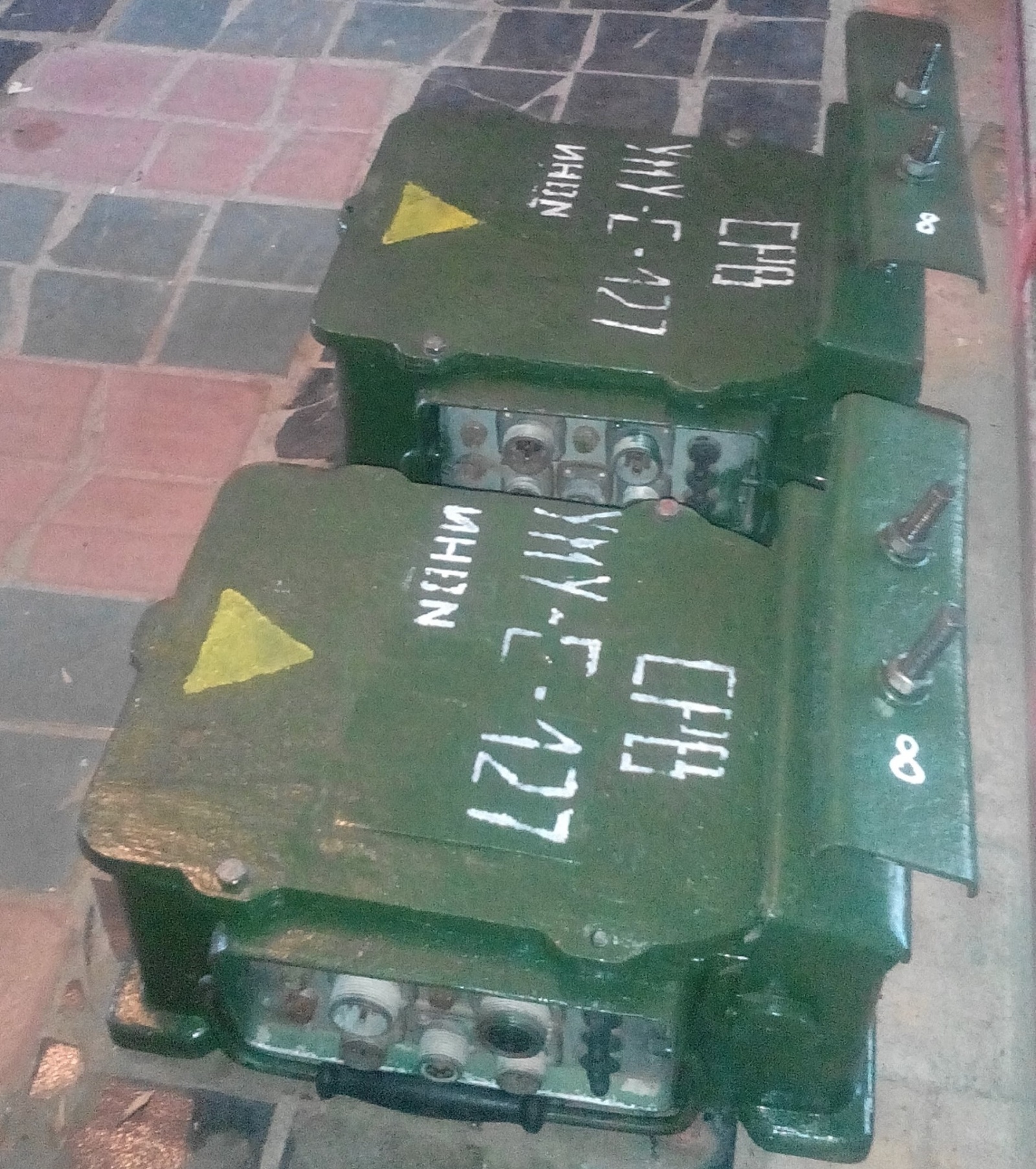

Тут то я и познакомился с такими устройствами как мишенные установки (уму-с-127 / уму-т-127)

Восставшие из мёртвых (обзор мишенных установок умус-127) - 3

Технические данные УМУ-С-127.

Время подъема мишени – не более 4 с
Время опускания мишени – не более 4 с
Управление установкой – местное, дистанционное
Напряжение питания – 127 В
Частота питания – 50 Гц
Потребляемая мощность – не более 250 ВА
Электродвигатель – УЛ-042М
Мощность – 60 Вт
Частота вращения – 8000 об / мин
Параметры световой имитации огня стрелкового оружия:
частота вспышек лампочки – 3 + 1 Гц;
пауза между сериями вспышек – 5 + 1 Гц
длительность имитации – 3 + 1 Гц
Параметры световой имитации огня артиллерии:
длительность имитации («выстрела») – 3 + 1 Гц
паузы между «выстрелами» – 5 + 1 Гц
Длительность сигнала о поражении цели:
в режиме ПТД, счет попаданий – 2 + 1 с
в режиме УПС – постоянно до подачи команды «РАЗБЛОКИРОВКА»
Применяемые датчики – инерционный, обкладочный.
Сопротивление между обкладками мишени – не менее 300 Ом

Восставшие из мёртвых (обзор мишенных установок умус-127) - 4

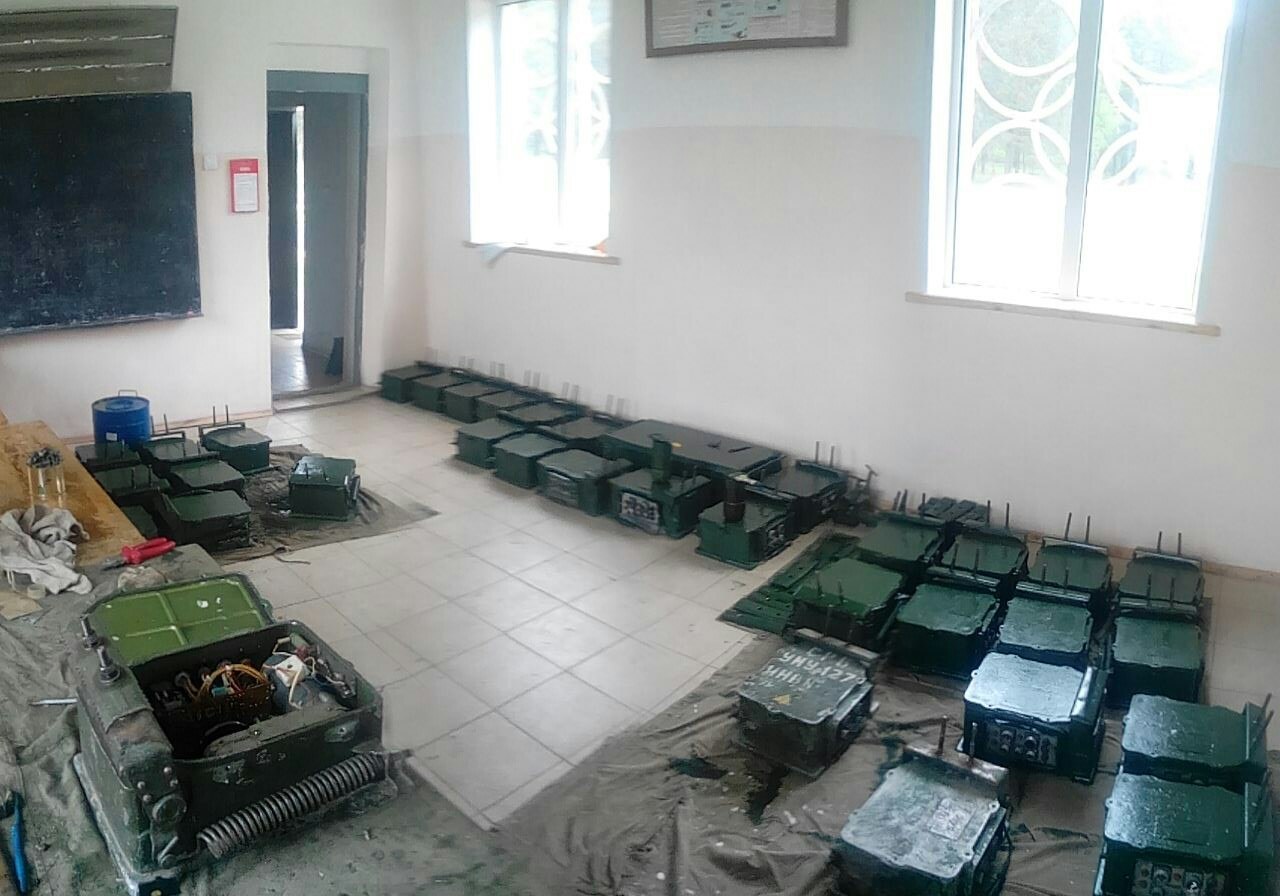

Скажу сразу — мне не особо повезло с моим «объектом»…

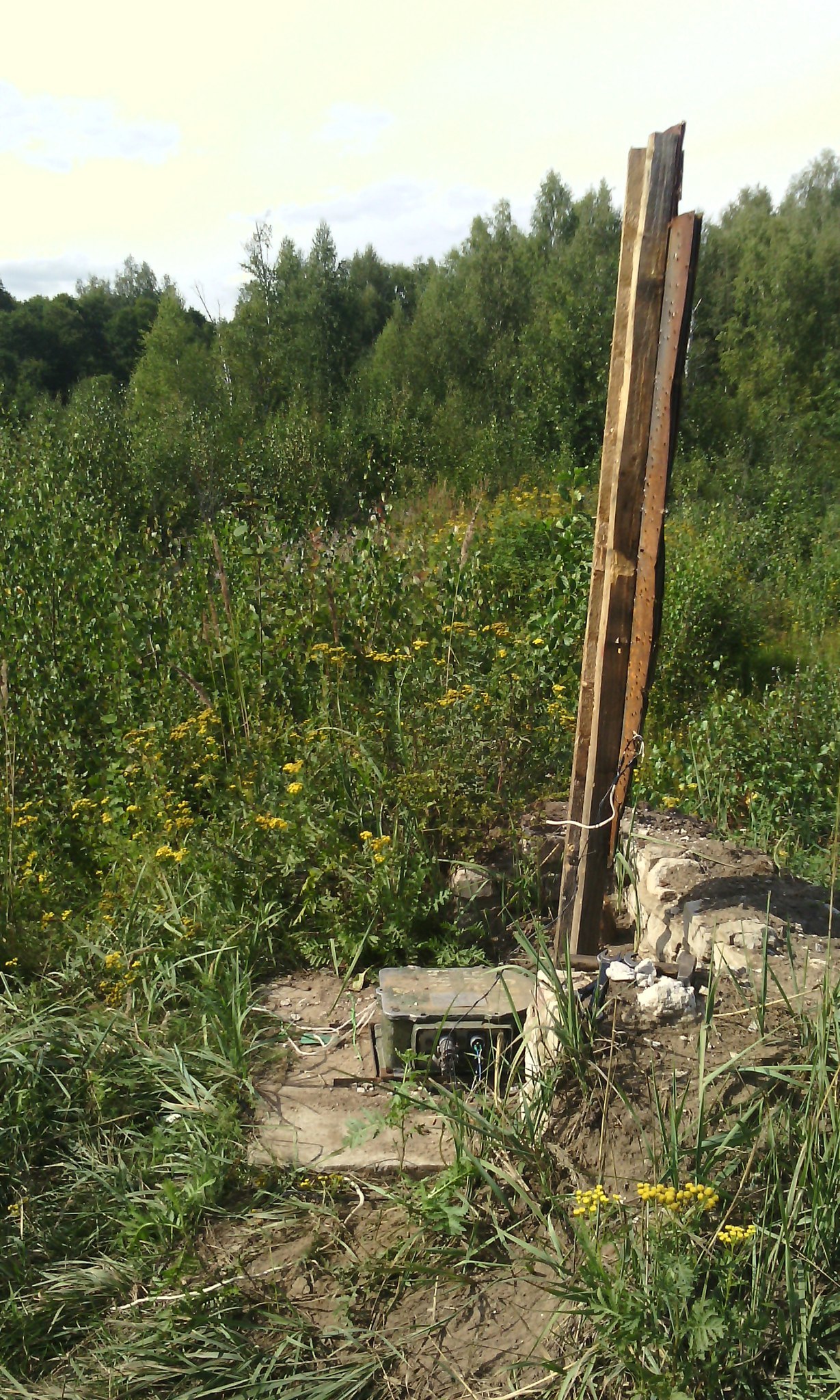

на моём стрельбище было практически заброшенное, а правильней сказать — запущенное поле с разбитыми рубежами, 20 из 60+ работающих установок и очень нехилые нагрузки в плане обеспечения стрельб...

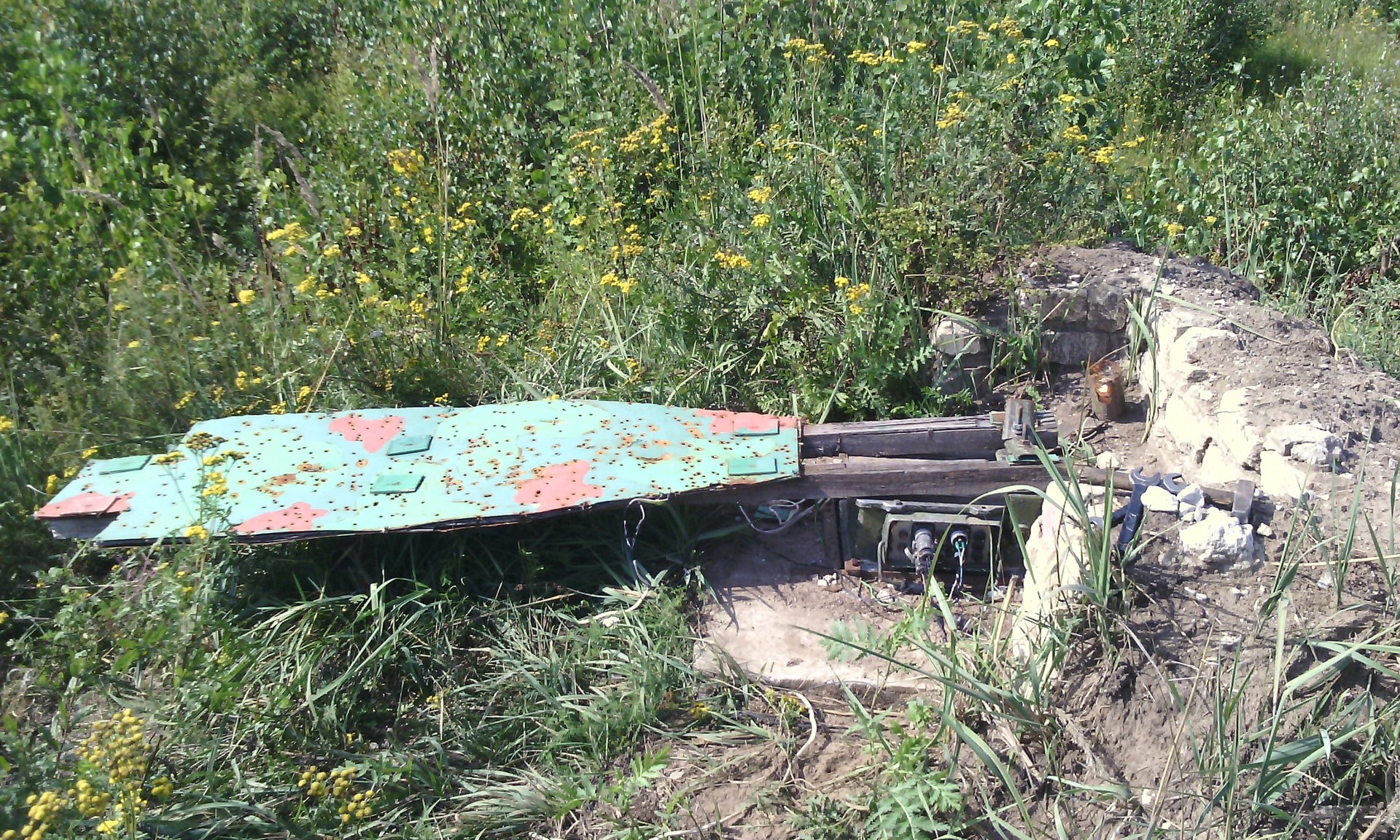

Данные установки предназначены для подъёма тяжёлых, средних и лёгких ( по массе) мишеней, на стрельбищах, директрисах и огневых городках при обучении войск стрельбе по появляющимся целям (танкам, бронетранспортерам, автомобилям, противотанковым орудиям, пехоте и т.д.)

Восставшие из мёртвых (обзор мишенных установок умус-127) - 5

Восставшие из мёртвых (обзор мишенных установок умус-127) - 6

По мишеням, закрепленным в мишенедержателях установок, можно вести стрельбу из стрелкового танкового оружия, артиллерийских систем с складным стволиком, а так же стрельбу штатным снарядом в инертном снаряжении.

Установки обеспечивают:
-подъём мишеней
-опускание мишени (как при поражении, так и при подаче команды с пульта управления)
— повторный показ не пораженных мишеней при подаче команды с пульта управления
-выдачу сигналов световой имитации стрельбы стрелкового оружия, артиллерии и работы инфракрасного прожектора.
-освещение мишени при стрельбе в ночное время.

Ну чтож, начнём наше знакомство с подъемником поближе,

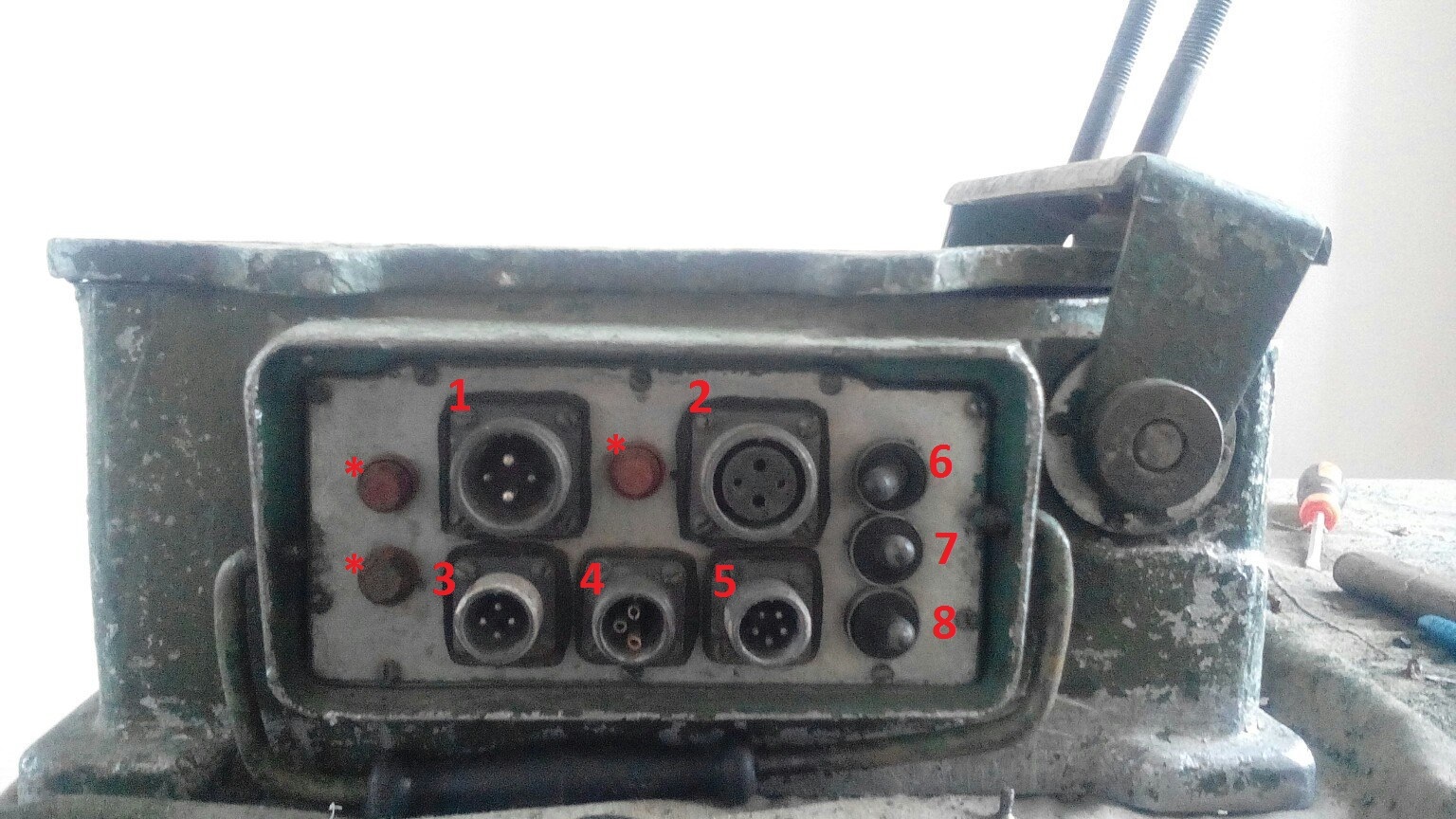

Из себя он представляет литой корпус, на одной из граней которого располагаются разъёмы для подключения установки в поле.

Восставшие из мёртвых (обзор мишенных установок умус-127) - 7

Разъёмы 1 и 2 предназначены для подачи питания ~127в. и они запараллелены для удобства подключения (в поле может быть как «мама» так и «папа»)
Разъём 3 предназначен для подключения датчиков, которые крепятся на мишени (они бывают двух типов, инерционные и обкладочные, но об этом чуть позже)
Разъём 4 необходим для обратной связи с пультом управления мишенным полем.
Разъём 5- для подключения к установке подсветки мишени
Куриными попками звёздочками обозначены предохранители на платудвигательобратную информацию

Тумблера с правой стороны отвечаю за управление установкой (местный и дистанционные режимы, переключение режимов работы имитации и счёт)

Восставшие из мёртвых (обзор мишенных установок умус-127) - 8

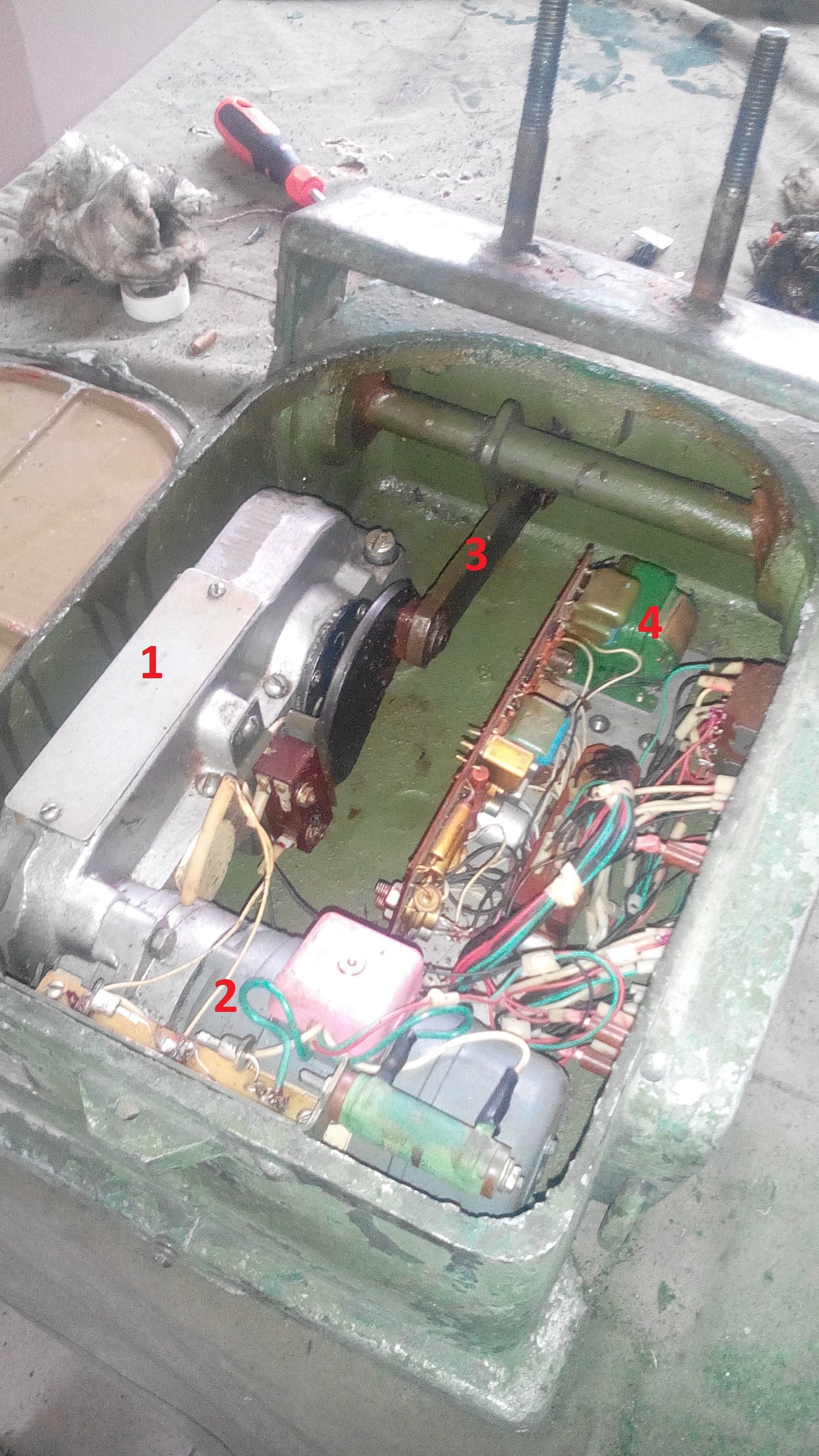

Электромеханический привод установки состоит из:
— Редуктор 1,
-электродвигатель с тормозом 2
— кривошипно-шатунного механизма 3.
— Управление подъёмником осуществляется с помощью электроблока БМУ.127 4
.
Итак.как же работает вся эта хрень?

Электродвигатель через фланец соединен с корпусом тормоза, а вал посредством крестовой муфты соединен с ведущим валом редуктора.
На ведущем валу редуктора смонтирован электромагнитный дисковый тормоз постоянно замкнутого типа.
Трехступенчатый цилиндрический прямозубый редуктор имеет общее передаточное число, равное 505 (это на лёгком подъёмнике УМУС-127, а ещё есть УМУТ-127, там поболя это число будет). На выходном валу редуктора закреплен кулачок, который является ведущим звеном шарнирного четырехзвенника, преобразующего через тягу вращательное движение выходного вала редуктора в качательное движение коромысла, сидящего на поворотном валу подъемника. За половину оборота кулачка поворотный вал поворачивается
на угол 83,6 градуса. Воздействуя на микропереключатель концевик, кулачок отключает электродвигатель в конечных положениях мишени.

Восставшие из мёртвых (обзор мишенных установок умус-127) - 9

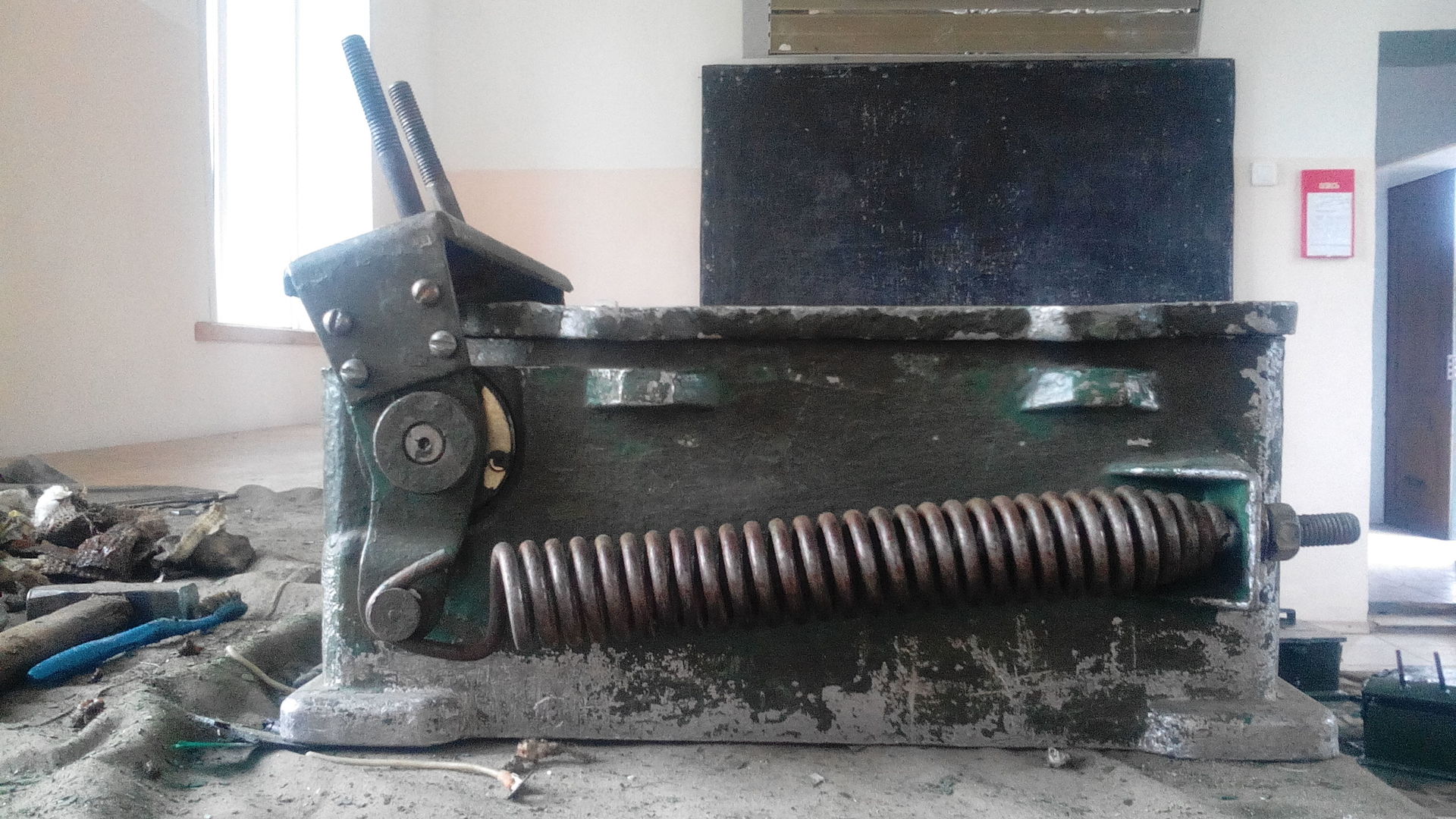

На обратной стороне луны установки находится лишь пружина, которая запасая энергию при опускании мишени, отдает ее во время
подъема.

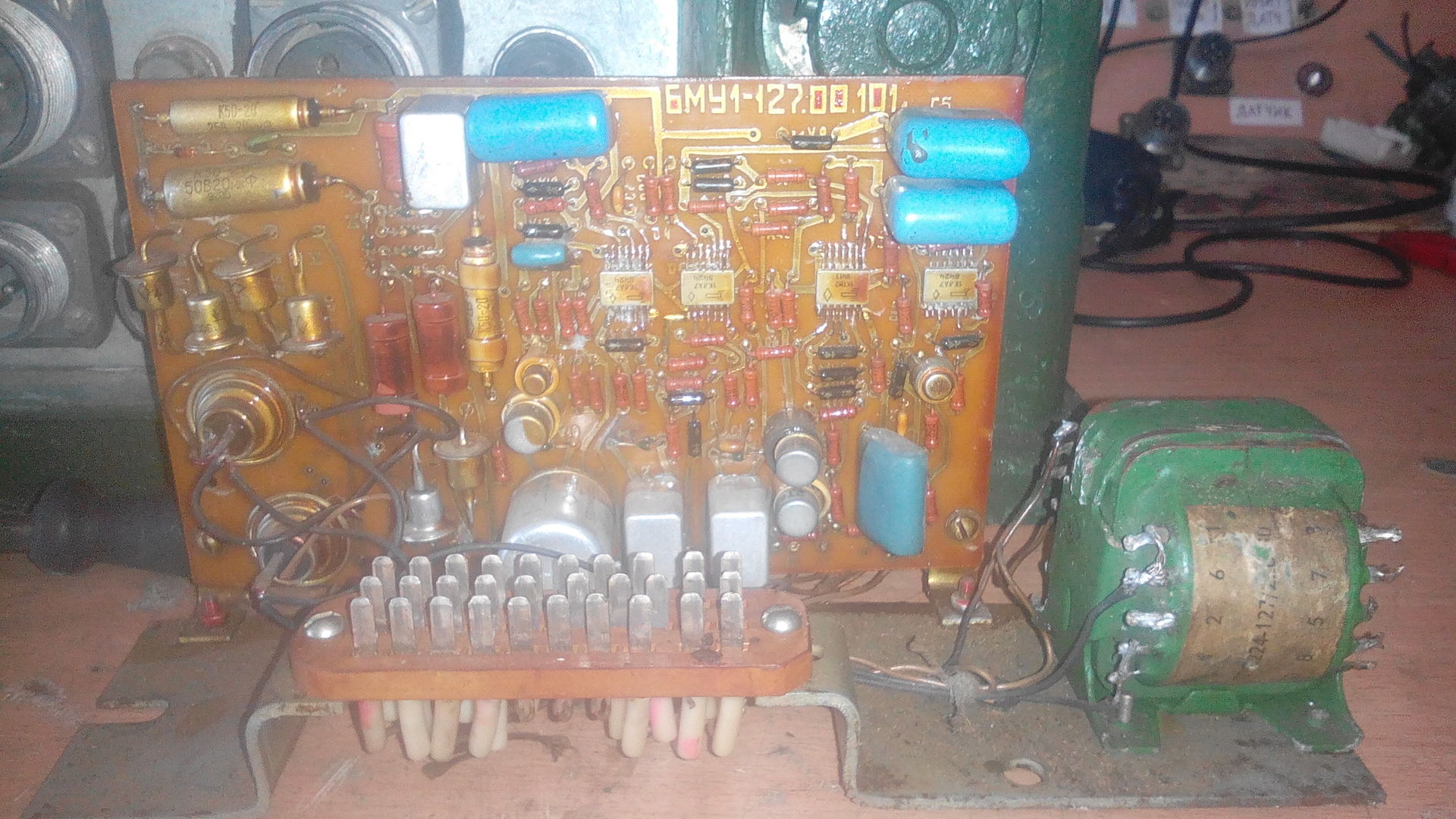

«мозгами» этой хреновины является Электроблок БМУ-127, который представляет собой шасси, на котором крепятся: трансформатор, колодка разъема подключения к мишенной установке и печатный узел.

Восставшие из мёртвых (обзор мишенных установок умус-127) - 10

Принципиальная схема этого блока представляет из себя следующее:

Восставшие из мёртвых (обзор мишенных установок умус-127) - 11

Итак. Что же он умеет спросите вы?
А я вам отвечу что ломаться) он может определить попадание в мишень (пролёт пули сквозь мишень или же колебаниявибрации от попадания, это зависит от типа датчика подключённого к установке), при попадании опускать мишень и отправлять инфу на пульт оператора, или же считать попадания, что так же будет отображаться на пульте)
Имитировать с помощью подсветки автоматные и одиночные выстрелы, ну или просто освещать мишень.

Так… о чем ещё не рассказал?
ах да… датчики… Они бывают двух типов, обкладочные и инерционные

Восставшие из мёртвых (обзор мишенных установок умус-127) - 12
Это инерционный датчик, представляет собой прибор с двумя нормально замкнутыми
контактами, которые заключены в пластмассовый корпус.
Принцип его работы в следующем:
При ударе пули о щит мишени контакты от сотрясения размыкаются. Чувствительность датчика регулируется посредством специального винта на
корпусе датчика. датчик простой, забавный, но увы не очень практичный.
Дело в том что он срабатывает практически от всего если фигово настроен, да даже если и настроен, шанс случайного срабатывания крайне высок. Любой рикошет, колебание мишени от ветра (а представьте если мишень представляет собой танк с габаритами 2.8х2.3м) парусность у этой штуки — будь здоров)

Обкладочный датчик — это по сути два провода подключённых к двум сторонам мишени, и реагирует он на замыкание пулей при пролёте сквозь неё. Как правило мишень изготавливается «бутербродом» жестьфанеражесть.
Из его преимуществ можно отметить простоту и «надёжность»… да назовём это именно надёжностью) такой тип датчиков позволяет избавиться от фиксации рикошетов, избавится от муторной настройки инерционных датчиков, да и вообще… что может быть проще 2-ух проводов прикреплённых к мишеньке?))

и на последок ад для перфекциониста)

Восставшие из мёртвых (обзор мишенных установок умус-127) - 13

Восставшие из мёртвых (обзор мишенных установок умус-127) - 14

Восставшие из мёртвых (обзор мишенных установок умус-127) - 15

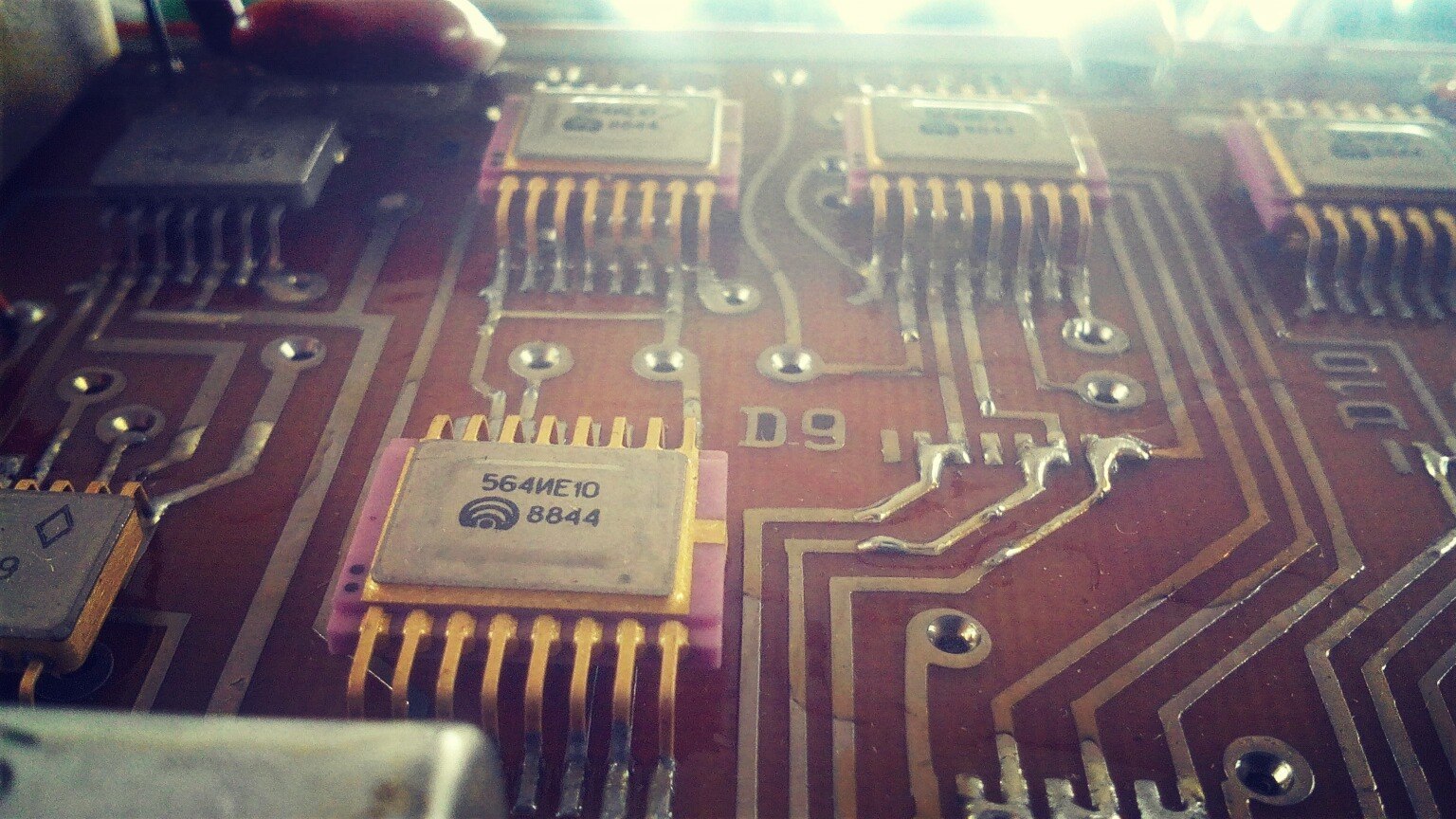

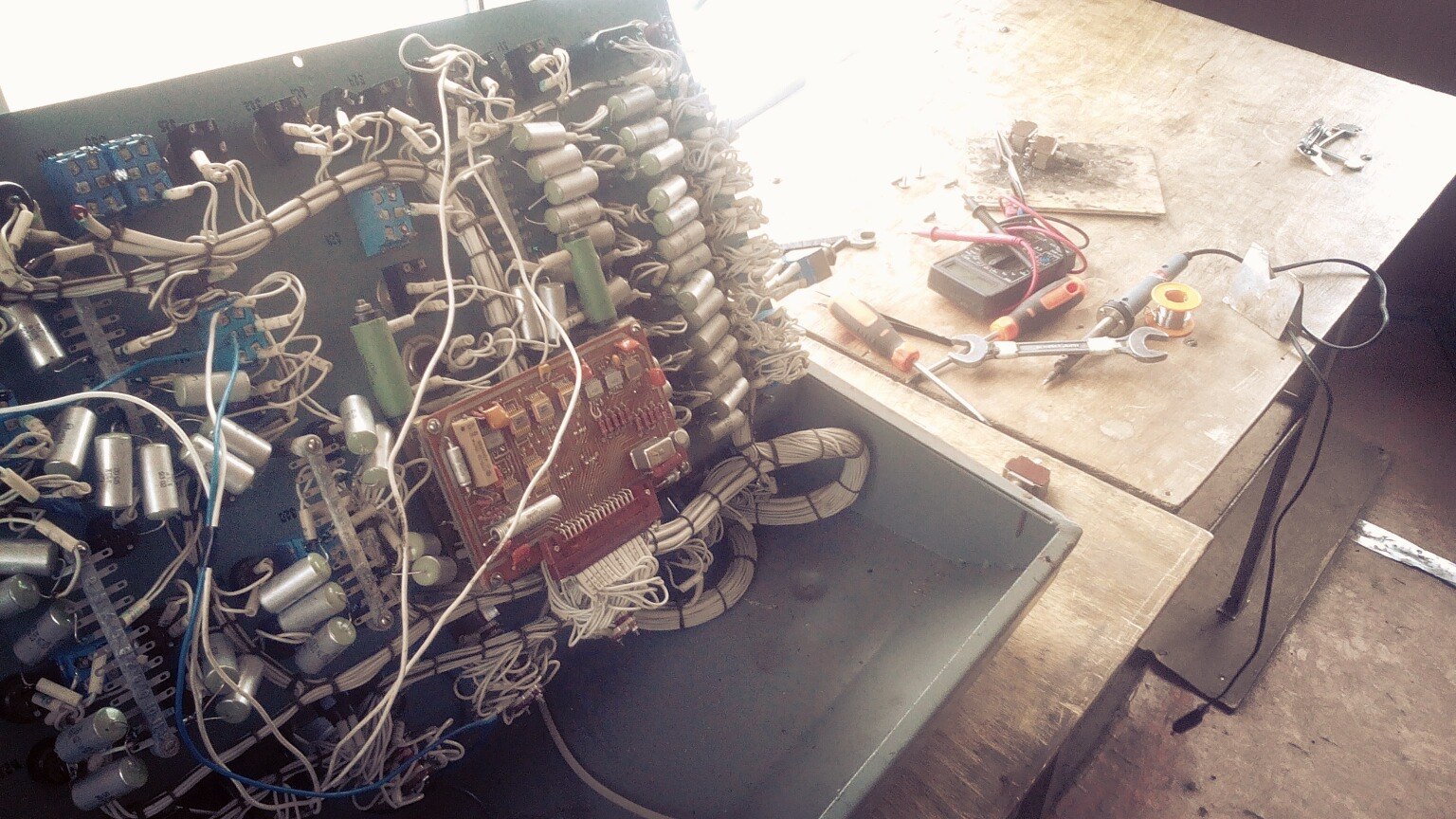

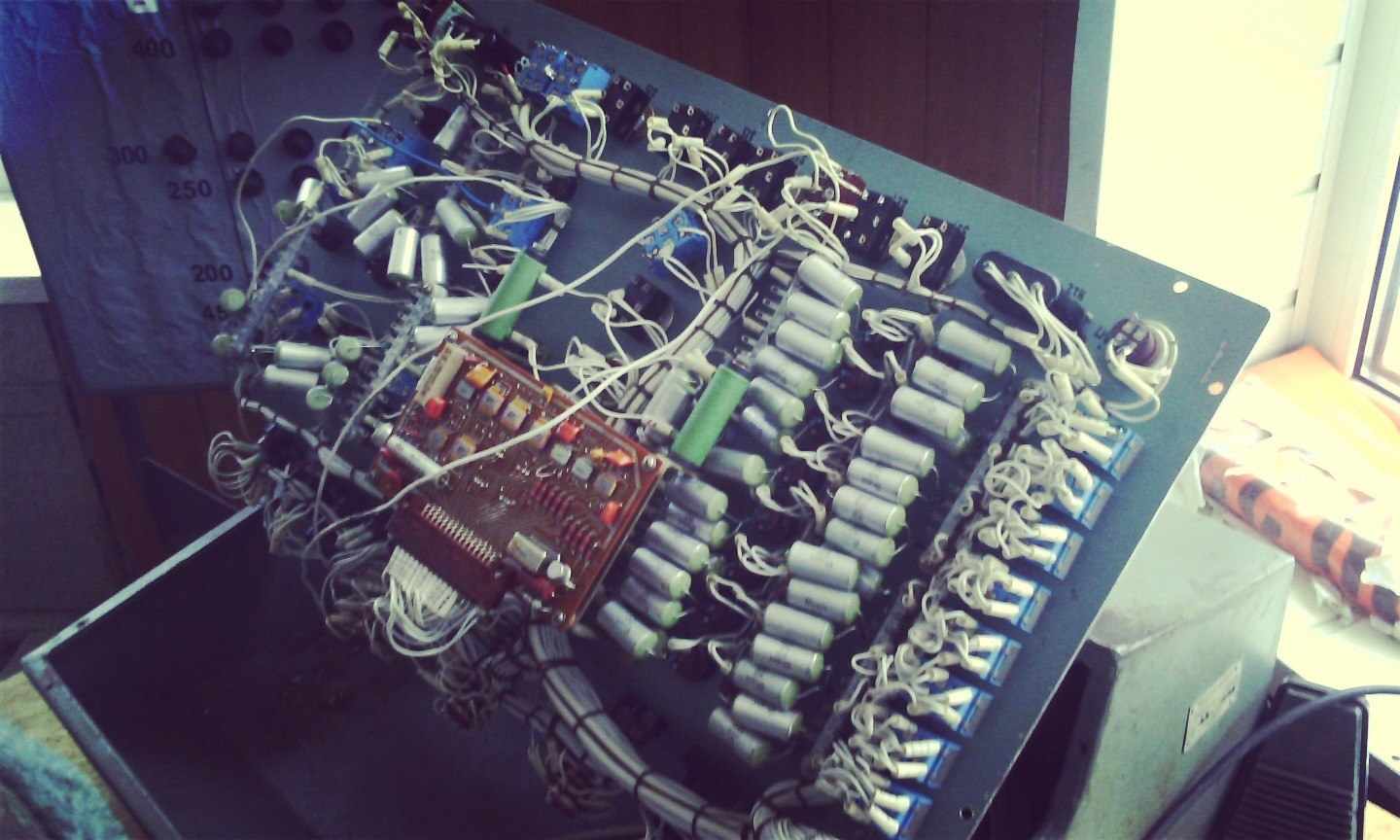

На фотографиях начинка пульта, с которого всё это дело управляется.

и ещё из забавностей…
ввиду возраста всех этих «девайсов», они уже устали… как морально, так и физически, поэтому частенько в особенности по утрам, они чудесно прошивали незатейливого оператора, решившего обслужить их при включенном поле)

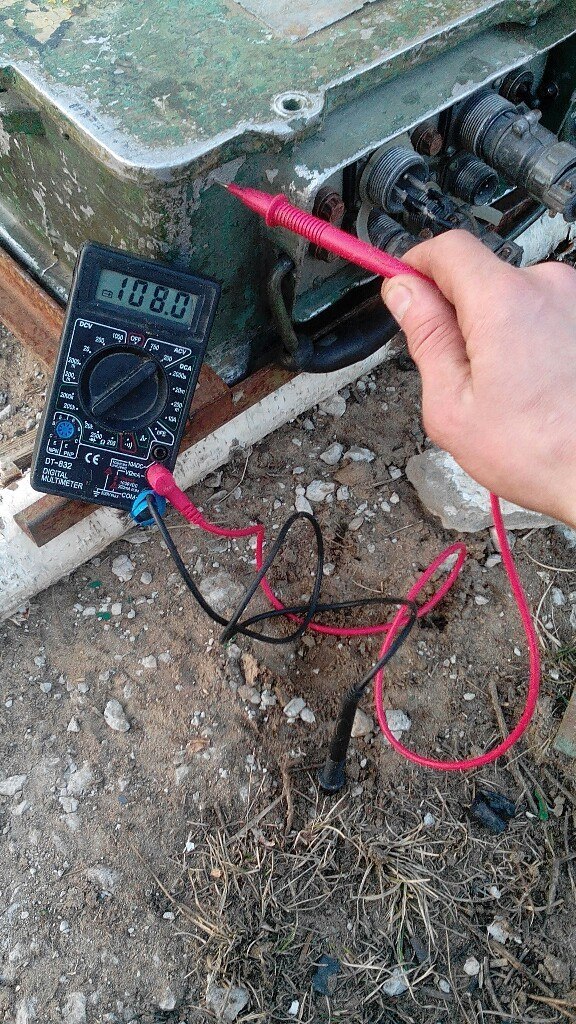

будильник оператора

Восставшие из мёртвых (обзор мишенных установок умус-127) - 16

на этом увы всё…
со временем постараюсь дополнить статью новыми данными и иллюстрациями.
В будущем надеюсь освятить и другие типы подъёмников (тяжёлые, радиоуправляемые и т.д.),
Буду рад вашим советам, комментариям и пожеланиям.
всем мир!
