Композитный видеовыход для приставки Atari 2600 Jr

в 17:14, , рубрики: Atari 2600, av out, diy или сделай сам, Игровые приставки, старое железо

Всем привет. Как известно, игровые приставки 80-х готов в большинстве своем подключались к телевизору через антенный вход. Внутри приставки стоял RF-модулятор, который превращал видеосигнал в похожий на принимаемый через эфирную антенну. Некоторые приставки также имели переключатель, позволяющий меняь частоту модуляции и соответственно телевизионный канал. Качество картинки через такое подключение оставляет желать лучшего. В одной из моих Atari 2600 Jr RF-модулятор работал настолько отвратительно, что я решил попробовать переделать приставку под стандартный композитный видеовыход.
Композитный видеовыход для приставки Atari 2600 Jr - 1

В инете есть много вариантов реализации композитного AV-выхода, за основу взял такую схему отсюда, но собрав его как есть обнаружил, что с цветами совсем беда, стал подбирать сопротивления и обнаружился второй интересный момент, в некоторых играх цвета стали лучше, а в некоторых — хуже.
Композитный видеовыход для приставки Atari 2600 Jr - 2

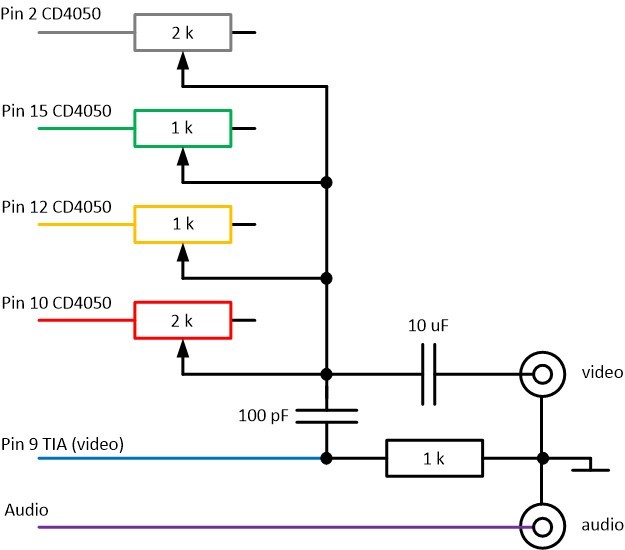

Было принято решение заменить обычные резисторы подстроечными, в итоге схема получилась такой:
Композитный видеовыход для приставки Atari 2600 Jr - 3

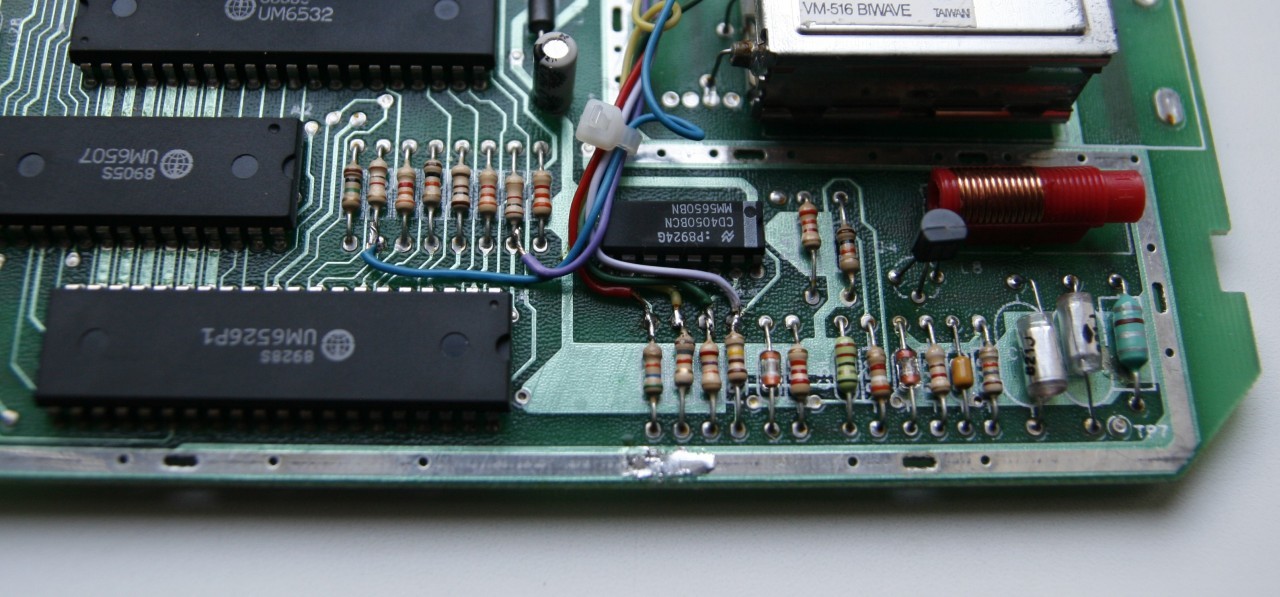

Подключение:
Композитный видеовыход для приставки Atari 2600 Jr - 4

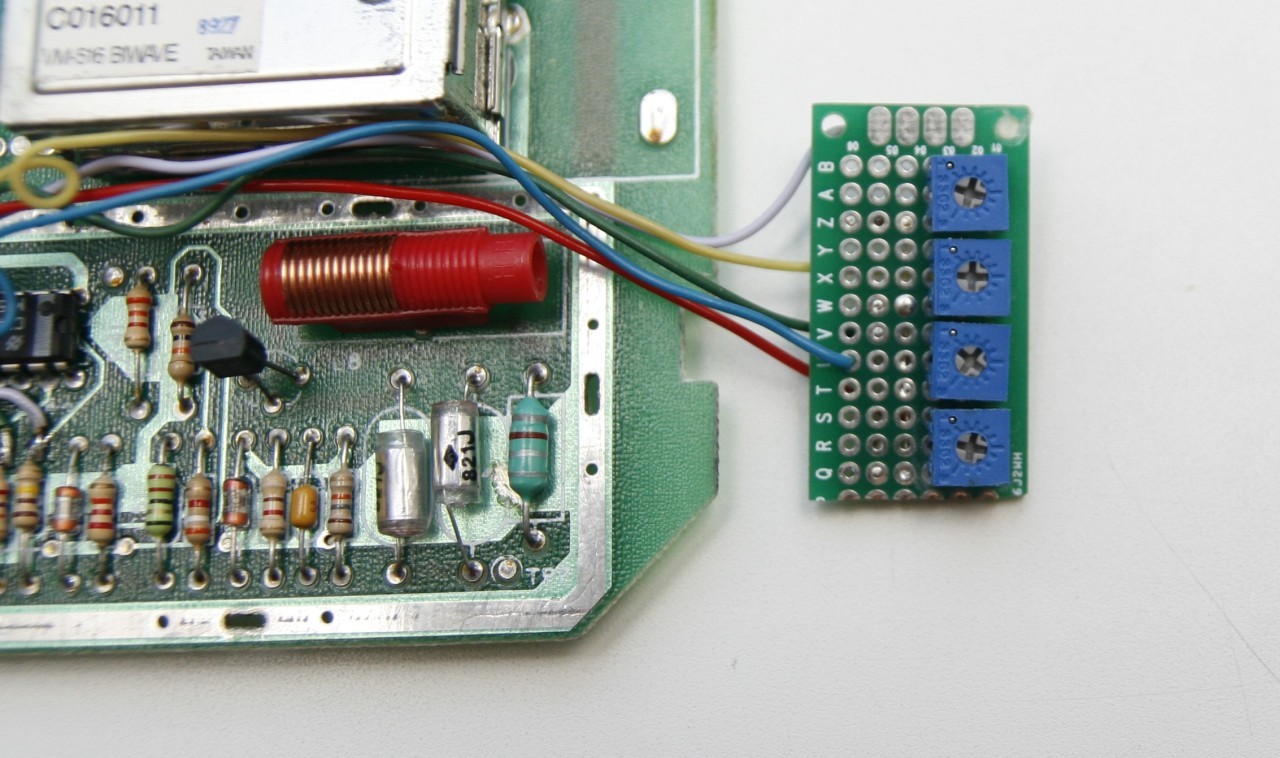

4 подстроечных резистора и конденсаторы распаял на монтажной плате. Подстроечники подбирал такого размера, чтобы можно было добраться к ним через решетку в крышке консоли.
Композитный видеовыход для приставки Atari 2600 Jr - 5

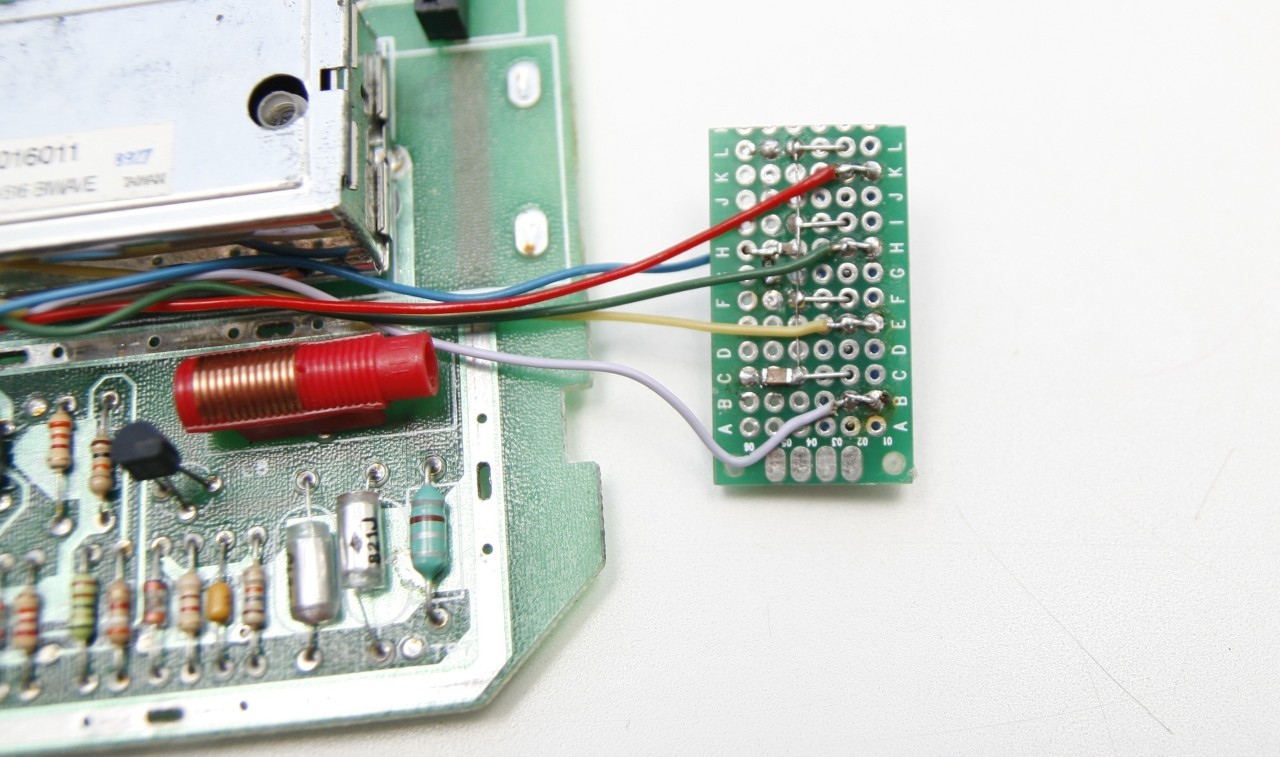

Композитный видеовыход для приставки Atari 2600 Jr - 6

В защитном экране отогнул одну из пластин, чтобы вывести из-под него провода. Существующий RCA-разъем использовал для вывода звука, дополнительный установил для вывода видео.
Композитный видеовыход для приставки Atari 2600 Jr - 7

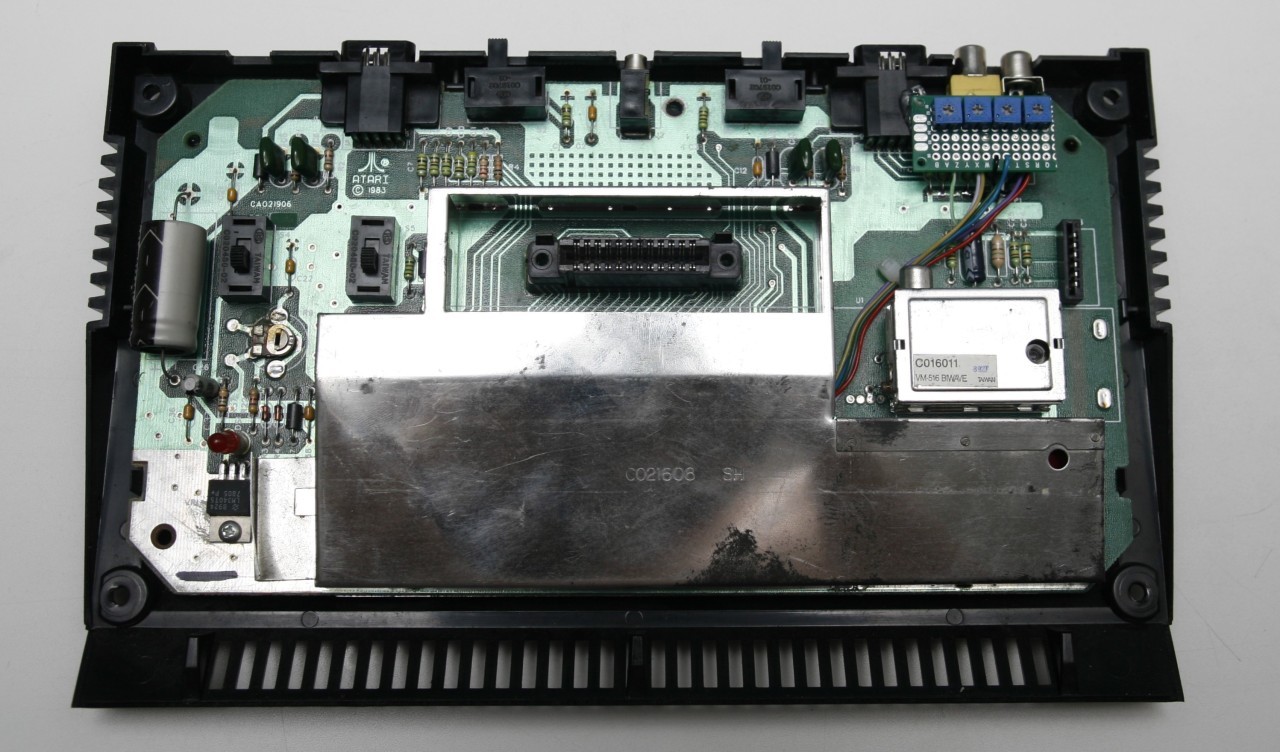

Плату с подстроечниками закрепил термоклеем. Через отверстия в решетке есть к ним доступ, шаг совпал удачно:
Композитный видеовыход для приставки Atari 2600 Jr - 8

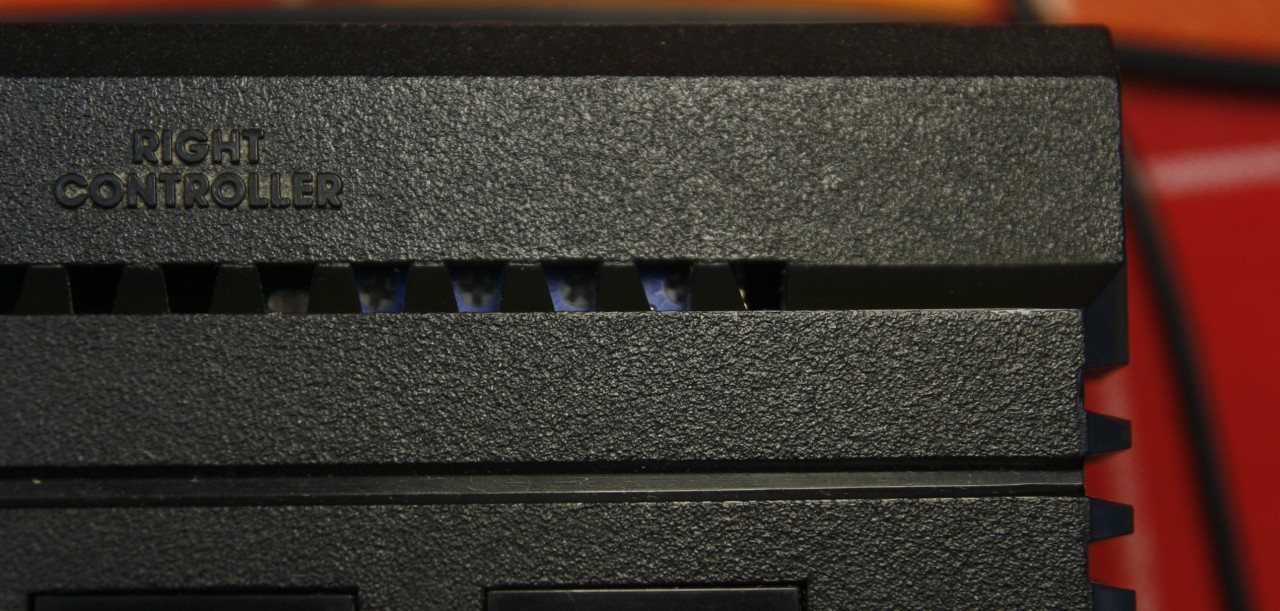

Под второй разъем пришлось сделать в задней стенке корпуса дополнительное отверстие
Композитный видеовыход для приставки Atari 2600 Jr - 9

Результаты:

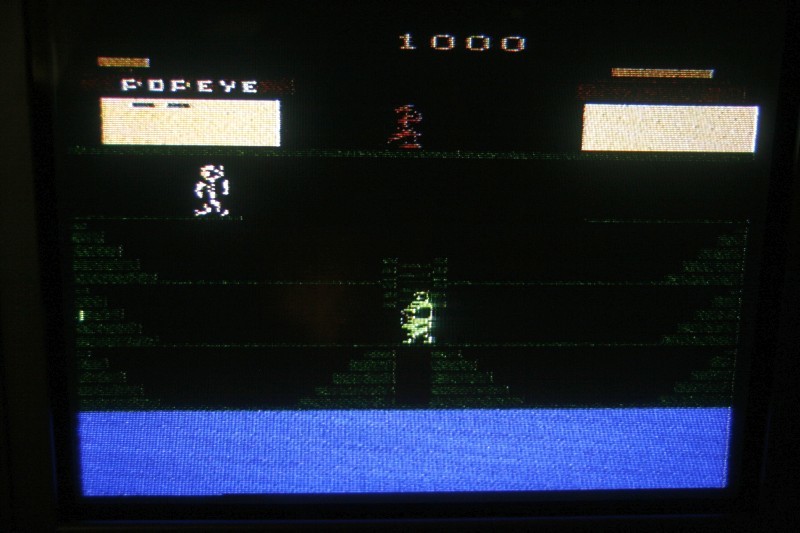

Popoye — RF Out
Композитный видеовыход для приставки Atari 2600 Jr - 10

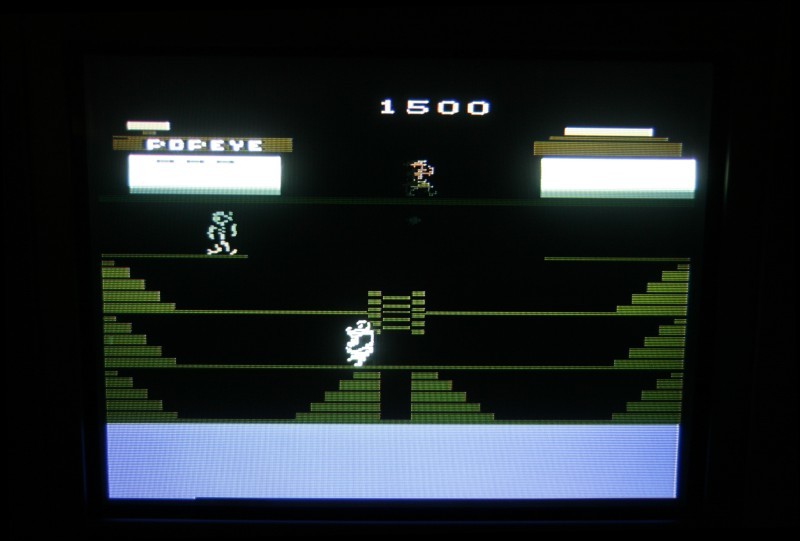

Popoye — AV Out
Композитный видеовыход для приставки Atari 2600 Jr - 11

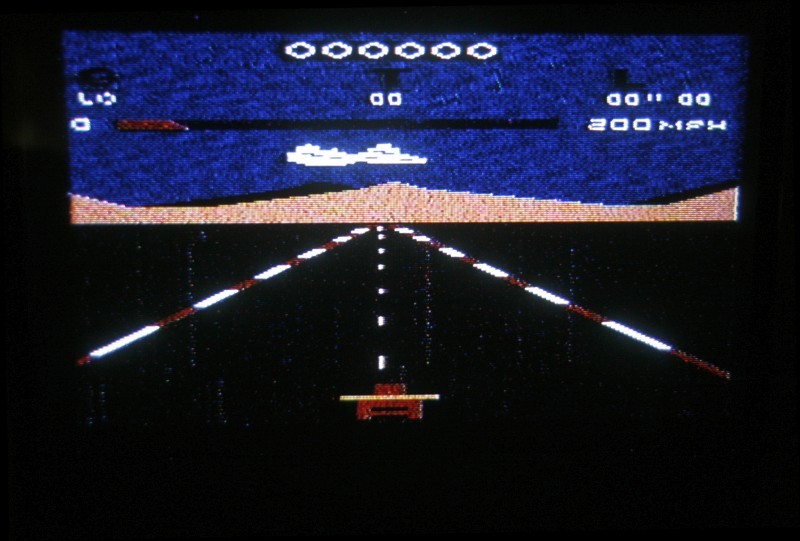

Pool Position — RF Out
Композитный видеовыход для приставки Atari 2600 Jr - 12

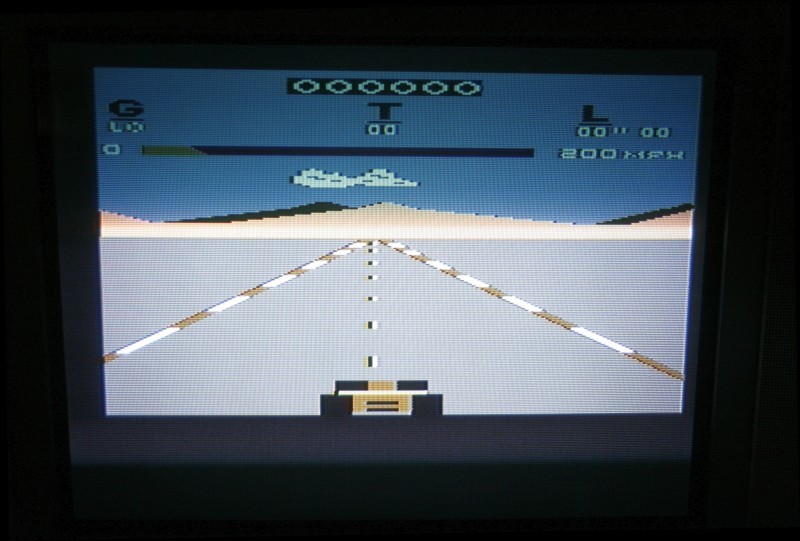

Pool Position — AV Out
Композитный видеовыход для приставки Atari 2600 Jr - 13

Подстроечники позволяют настроить цвета под конкретную игру, результат оправдал потраченное время, по моему скромному мнению :)
