ПК «Микроша» — один из клонов «Радио 86РК»
Так получилось, что в детстве, до знакомства с IBM PC, дома у меня жил ПК «Микроша» — клон любительского компьютера «Радио-86РК». Предлагаю вашему вниманию небольшой обзор этого советского компьютера.

В документации указана следующая комплектация:

  • системный блок;
  • блок питания;
  • модулятор;
  • кассета с программным обеспечением;
  • руководство по эксплуатации;
  • запасная вставка плавкая;
  • описание.

Без вести пропали лишь руководство и описание, всё остальное сохранилось во вполне рабочем состоянии. При помощи модулятора ПК можно было подключать к телевизору, но у меня в семье имелся ч/б монитор, т.ч. можно было, никому не мешая, играть в игры или программировать. Хотя набивать программы на «Микроше» было довольно сложно, т.к. клавиши постоянно заедали и это сильно раздражало! Также огорчало отсутствие графического режима — рисовать можно было только в псевдографике.

Заводской номер ПК:

ПК «Микроша» — один из клонов «Радио 86РК»

Технические характеристики ПК:

  • разрядность: 8 бит
  • ОЗУ: 32 Кб
  • Формат изображения: 64x25 знаков или 128x50 точек псевдографики
  • Частота микропроцессора: 1,8 МГц
  • Время выполнения операции типа регистр-регистр или арифметической: 3 мкс

Взглянем, как выглядет это чудо вычислительной техники (для любителей больших фото — картинки кликабельны):

ПК «Микроша» — один из клонов «Радио 86РК»
Общий вид.

ПК «Микроша» — один из клонов «Радио 86РК»
Разъемы.

ПК «Микроша» — один из клонов «Радио 86РК»
Блок питания.

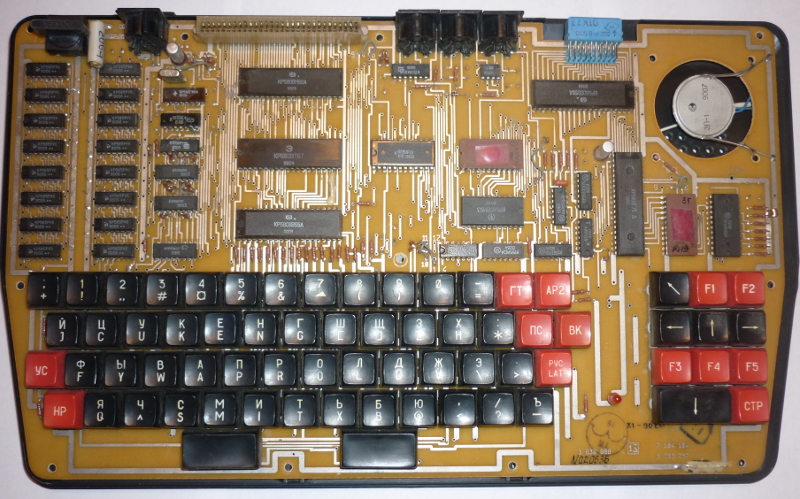

Вооружившись отверткой, посмотрим, что у него внутри:

ПК «Микроша» — один из клонов «Радио 86РК»

ПК «Микроша» — один из клонов «Радио 86РК»

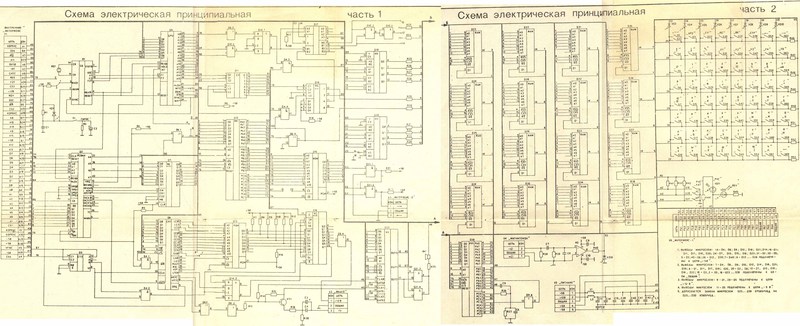

Для особо любопытных, схема, скаченная, а затем склеенная из 4-х кусков:
ПК «Микроша» — один из клонов «Радио 86РК»

Теперь самое время попробовать его включить!
Тут меня постигло разочарование. В связи с отсутствием телевизоров в пределах досягаемости, подключал я его к ТВ-тюнеру и получить картинку приемлемого качества не получилось:

ПК «Микроша» — один из клонов «Радио 86РК»

Пробовал менять/укорачивать кабель — безрезультатно! :-( В связи с этим обзора программ не будет.

Но, все любители старины могут получить незабываемые ощущения, воспользовавшись эмулятором Радио-86РК и других ПК: emu80.org.
Также есть совершенно замечательный онлайн эмулятор: radio86.googlecode.com, который полностью удовлетворил мои ностальгические чувства.

Т.к. я планировал загружать программы в «Микрошу» с компьютера, то сохранил программы с кассеты из комплекта в mp3: Микроша_программы_mp3.zip т.ч. программы при желании можно загружать, например, с телефона.

Для загрузки программ прямо с компьютера есть еще более удобный способ, описание которого я нашел на сайте home.onego.ru/~bav9/9.html:
Необходимо воспользоваться консольной утилитой WriteRKWin из комплекта эмулятора emu80.org. Программы в формате RKM можно скачать там же.
Я взял на себя смелость и собрал программы для «Микроши» с этого прекрасного сайта в один архив: Микроша_программы_RKM.zip (Программа WriteRKWin в нем также имеется).

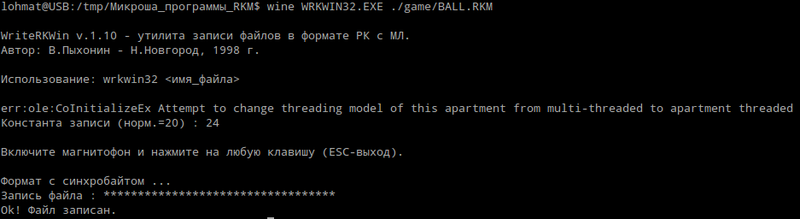

Для загрузки программы необходимо запустить WriteRKWin (под wine, кстати, работает) следующем образом:

WRKWIN32.exe <файл.RKM>

Константа записи для «Микроши»: 24.
Затем на «Микроше» вводим директиву «I», жмем Enter на компьютере, а затем по гудку «ВК» на «Микроше».

ПК «Микроша» — один из клонов «Радио 86РК»


Полезные ссылки, которые приводились выше:

  1. Страница посвященная «Микроше» с описанием, документацией, схемами и программами: home.onego.ru/~bav9/9.html
  2. Эмулятор: emu80.org
  3. Онлайн эмулятор Радио-86РК: radio86.googlecode.com
  4. Руководство, скачано с сайта №1, просто собрано в один архив.
  5. Программы для «Микроши» в формате RKM сайта №2
  6. Программа с кассеты в mp3.
