Существуют устройства, которые остаются в памяти нескольких поколений, а порой даже прочно входят в историю и становятся символами своей эпохи. Именно такие устройства я описывал в своих циклах “Легендарные усилители” и “Советский HI-FI и его создатели”. Сегодня речь пойдет об АС, а этот пост станет пилотным в новом цикле «Легенды мирового колонкостроения”. Серия публикаций будет полностью посвящена акустике, которая, по моему субъективному мнению и объективным данным достойна называться легендарной.

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 1

В этом посте рассказ об акустической системе, которую сравнивали с такими бестселлерами как JBL L200 Studiomaster, Yamaha NS-1000, Coral DX-Eleven, Sony SS-G7. Тема материала — легендарная мелкосерийная Technics SB-1000, которая по сей день поражает любителей аудио. Интересно, что эта акустика признается одной из лучших в мире как представителями субъективно-аудиофильского, так и инженерного, научно-психоакустического подхода, что само по себе — большая редкость. Более того, система является предметом своеобразного культа и вожделенной мечтой многих коллекционеров аудиотехники. Найти негативный отзыв об этой системе, равно как и её саму — достаточно сложно.

Предпосылки к появлению легенды

К концу 60-х годов требования к среднестатистическому аудиопродукту заметно выросли — это в полной мере касалось акустических систем. Потребитель стал привередлив как Европе и США, так и в самой Японии. Людям хотелось большей мощности с меньшим количеством искажений и это было наиболее логичным путём развития аудиотехники.

Покупка HI-FI и стремление получить звук с высокой верностью становилось модной тенденцией. Даже несмотря на то, что в тот момент не существовало соответствующего стандарта, само понятие о High fidelity ушло в массы и стало будоражить не только ограниченные группы аудиофилов, но и прочие социальные группы.

В Японской корпорации хорошо чувствовали актуальный тренд и стремились создать нечто концептуально новое и поражающее воображение как качеством звука, так и дизайном. Компания великого Коносукэ Мацусита считали необходимым удержать лидерство в достаточно жесткой конкурентной среде, что требовало соответствующих мер.

Так у инженеров Matsushita Electric появилась идея создать модель, превосходящую аналоги по верности воспроизведения, функциональности, а также обладающую компактными габаритными размерами. В идеале продукт должен был значительно опередить своё время и дать толчок к разработке принципиально новых акустических систем.

Важным требованием к продукту была способность вписаться в сложный интерьер, что серьёзно ограничивало возможности разработчиков. Также высокие планки по количеству искажений и частотному диапазону серьезно замедляли разработку. Так первый прототип устройства, начатого в 1969-м году, появился лишь к 1972-му. Для реализации проекта понадобилась серия психоакустических исследований, результаты которых были неоднократно использованы компанией впоследствии.

Триумф мелкосерийного чемпиона

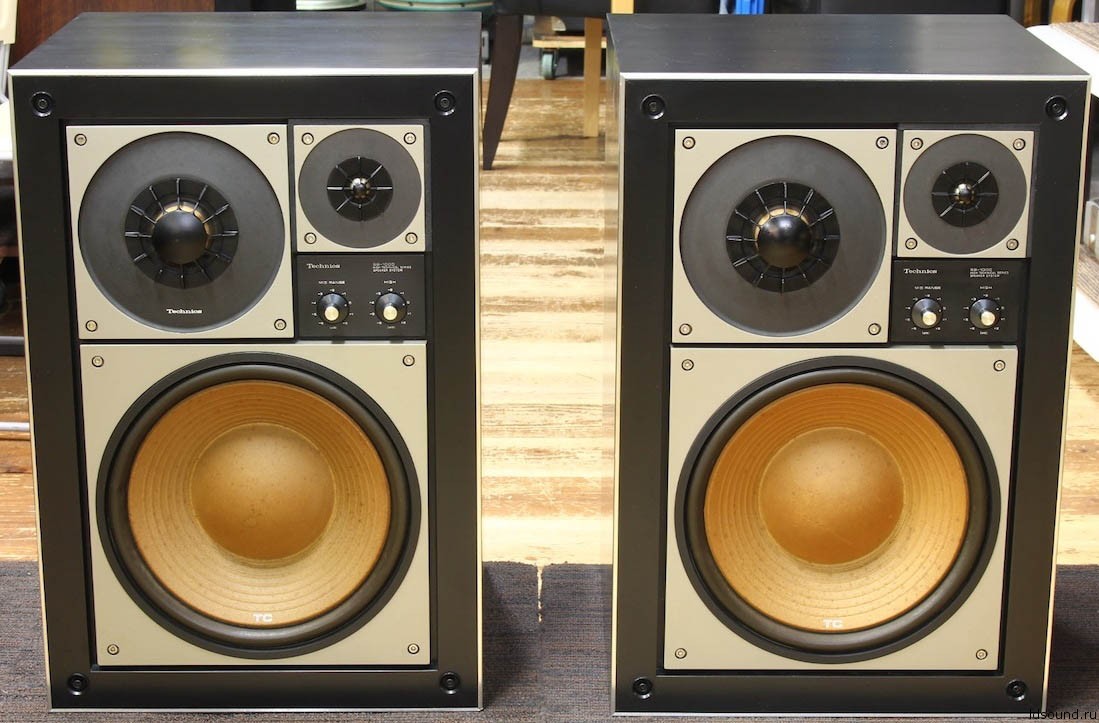

К началу 1973-го удалось полностью подготовить трехполосную АС к серии и запустить производство. К 1974-му году система попала на выставки и несколько позже на полки Японских, Европейских и Американских магазинов. Цена на устройство была сравнительно высокой — 220,000 Йен, что сегодня составило бы с учетом инфляции около $9000. Критики из тогда ещё честной и почти неподкупной аудиопрессы отозвались о продукте очень лестно.

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 2

Большинство из тех, кто делился впечатлениями от новых колонок, отмечали акцентированное воспроизведение басов, предельный для того времени частотный диапазон, выходивший за пределы порога человеческого восприятия, и чистый звук, лишенный заметных искажений даже на сложном симфоническом музыкальном сигнале.

В связи с высокой стоимостью в компании великого и ужасного (зачеркнуть) Коносуке Мацусита решили не запускать аппарат в полномасштабную серию. Вместо этого прагматики из Technics ограничились мелкосерийным выпуском для узкого круга понимающих в звуке меломанов.

Конструкция, определяющая основной тренд поколения

Для 1974 года SB-1000 была продуктом, воплотившим в одном устройстве годы разработок и инноваций. Для системы были созданы новые уникальные для того времени динамические ГГ. Кроме того, были впервые опробованы принципиально новые подходы к разработке корпуса и конструкции, существенно снижены вибрации.
Звукоинженерам удалось значительно улучшить показатели соотношения сигнал-шум в диапазоне НЧ.

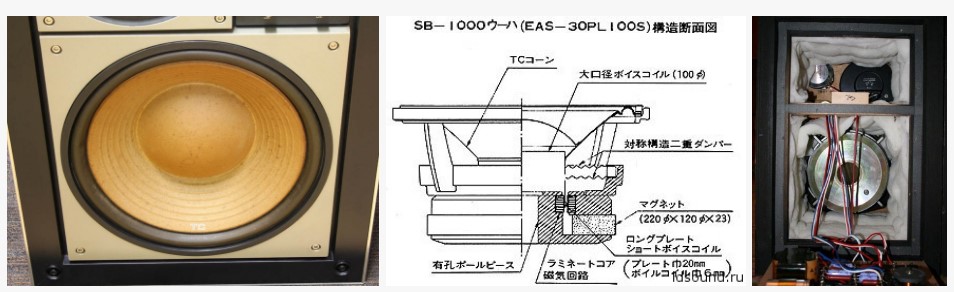

В качестве основного в НЧ спектре был использован 30 см НЧ динамик конической формы EAS-30L100S. Мембрана этого динамика изготавливалась из трехслойного композита, который имеет впечатляющий модуль Юнга, а это значит — существенной прочностью и низким уровнем частотных искажений.

Усовершенствованный подвес позволяет частично снизить нелинейные искажения. Отверстие хода диффузора, размещенное в магните, обеспечивает не только беспрепятственный ход мембраны, но и оптимальное охлаждение катушки.
Для снижения сопротивления хода диффузора в магните имеется большое отверстие, которое также хорошо отводит тепло.

Динамические возможности громкоговорителя обеспечиваются мощной магнитной системой с диаметром магнита 220 мм (размер магнита 220х120х23 мм) при диаметре самого динамика 300 мм. Традиционно такие мощные магниты применяются в концертной аппаратуре. Едва ли можно припомнить иной случай использования таких гигантов в домашнем хайфае.

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 3

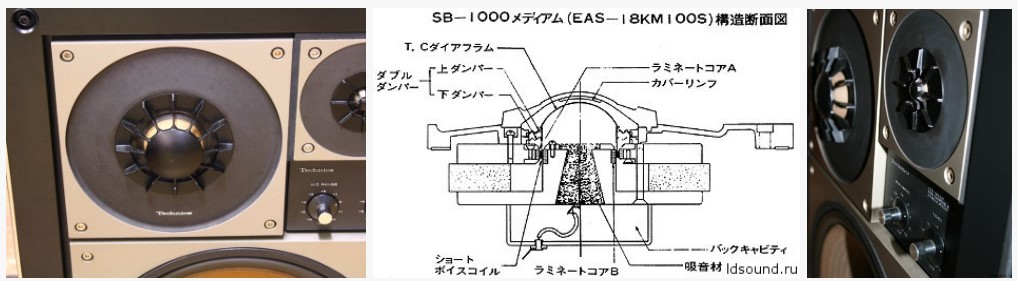

Звучание в СЧ диапазоне обеспечено 4,5-сантиметровым драйвером EAS-18KM100S с куполом, мембрана которого также изготовлена из трехслойного
целлюлозно-картофельного композита. Производитель также сообщал, что для уменьшения потерь в СЧ драйверах были использованы сердечники из листовой электротехнической стали, обладающей внушительной магнитной индукцией. Ход катушки СЧ излучателя удалось увеличить на 7 мм.

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 4

. 1,9 — миллиметровый твитер устройства, EAS-12KH100S был изготовлен из титанового сплава толщиной всего 20 мК. Этот сплав на 30 % легче алюминия и обладает более впечатляющими переходными характеристиками. Плотность магнитного потока ВЧ-излучателя составляет ок 19000 Гс. Кроме того, ВЧ-динамик оснащен дросселем из кремнийсодержащего сплава на стальной основе, который позволяет снизить КНИ высокочастотного динамика до отметки менее 0,1% на 100Вт.

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 5

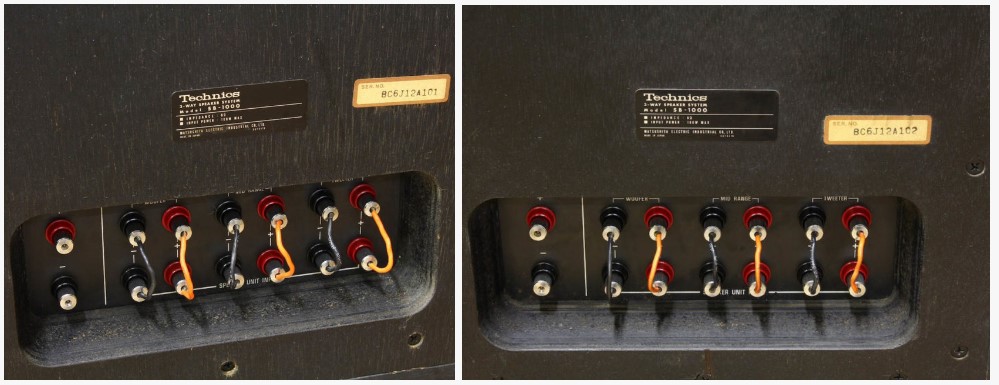

Интересной особенностью стало то, что подключение к динамикам может осуществляться через кроссовер либо напрямую к каждому динамику по-отдельности.

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 6

Корпус АС создан из трех слоев: поверхностного и внутреннего слоев фанеры толщиной — 9 мм, промежуточного слоя ДСП с толщиной 18 мм (общий 36 мм). Надежное внутреннее демпфирование позволило избавиться от паразитных резонансов, которых, по утверждению производителя, вообще нет. Ещё одной особенностью корпуса стало использование виброгасящих покрытий с наружной стороны.

  • Далее перечисляю сухие характеристики системы:
  • Диапазон частот: 20 – 30000 Гц;
  • Чувствительность: 90 дБ/Вт/м;
  • Мощность (DIN): 100 Вт;
  • Сопротивление: 8 Ом;
  • Частоты среза кроссовера: 500 Гц и 5000 Гц;
  • Габаритные размеры (ВхШхГ): 582х392х397 мм;
  • Масса: 52 кг;

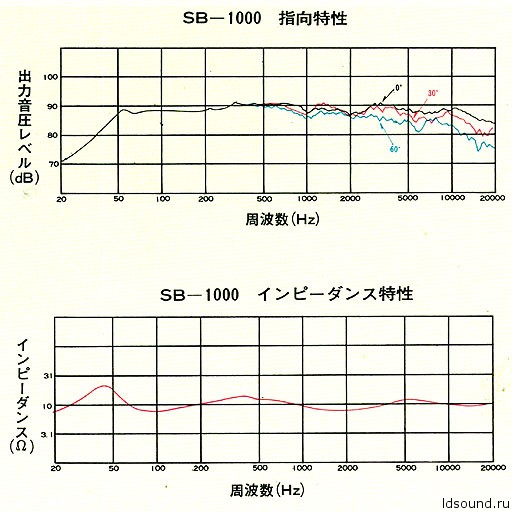

Легенды мирового колонкостроения: Technics SB-1000 — эталон АС от Мацуситы - 7

Итог

Technics SB-1000 стала своеобразным эталоном домашней акустической системы высокой верности вплоть до начала 90-х годов, хотя выпуск её завершился уже в 1975-м году. Она и сегодня находится на почетном месте среди эпохальных продуктов компании Panasonic (Matsushita Electric).

На многочисленных аудиофорумах её сей день вспоминают, и как правило, причисляют к мониторам. Учитывая характеристики — это не удивительно. При большом желании легендарный и редкий винтаж можно приобрести на аукционах. Как правило, стоимость такой АС в хорошем и идеальном состоянии не ниже чем в 1974-м году.

Использованы фотоматериалы
ldsound.ru
www.technics.com/us
