Взгляд в прошлое: Amstrad (Schneider) CPC 464

Достал я из гаража старенькую вещь, которою лет десять назад моему деду продали за большие деньги как суперкомпьютер, и до какой мне дела тогда не было, так как разобраться с ним не смог. А теперь хочу показать это Вам.

Под катом трафик.

Amstrad CPC 464 — это 8-разрядный персональный компьютер произведений в 1984 году фирмой Amstrad по цене в 249 фунтов, как конкурент Commodore 64 и Sinclair ZX Spectrum. Представленный компьютер Schneider CPC 464 модификации GT65 — тот же Amstrad только для рынков Германии, Австрии и Швейцарии с зелёным экраном.

Техничиские характеристики:

Процесор Zilog Z80 (2.5 MHz)
64 K RAM
Звук General Instrument AY-3-8912
Кассетный магнитофон
Операционная система Locomotive BASIC 1.0

Обзор:

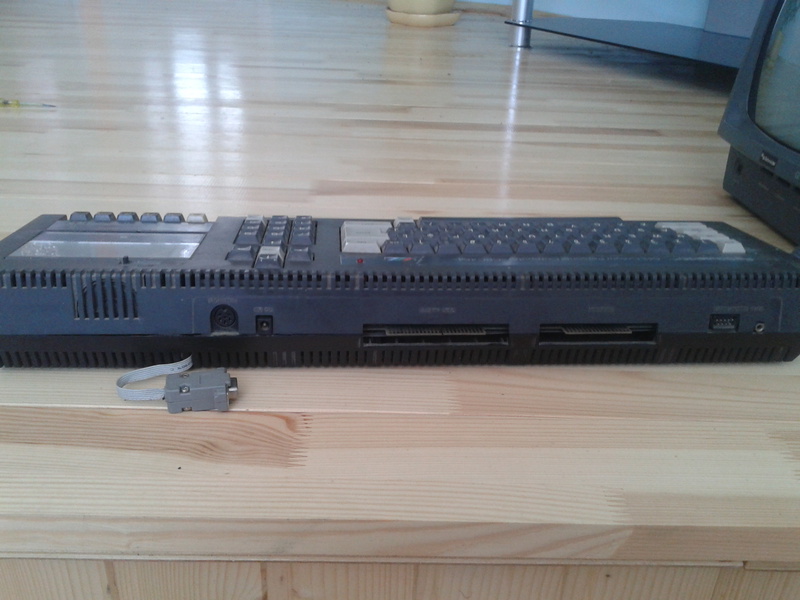

На корпусе клавиатуры спереди имеем динамик и разъемы монитора, питания, подключения флопика 3", принтера, разъем джойстика (сам джойстик где-то потерян), выход для наушников:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

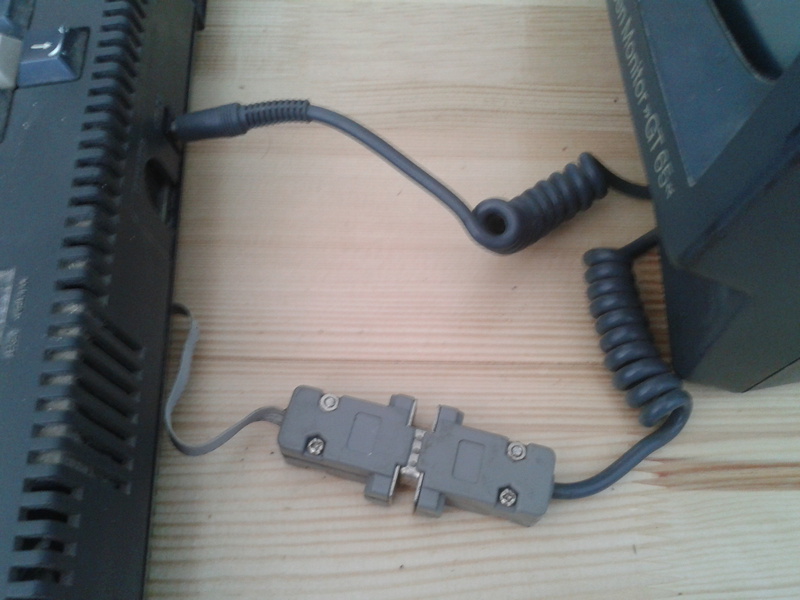

В этом случае разъем монитора по каким-то причинам переделали умелицы под COM:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

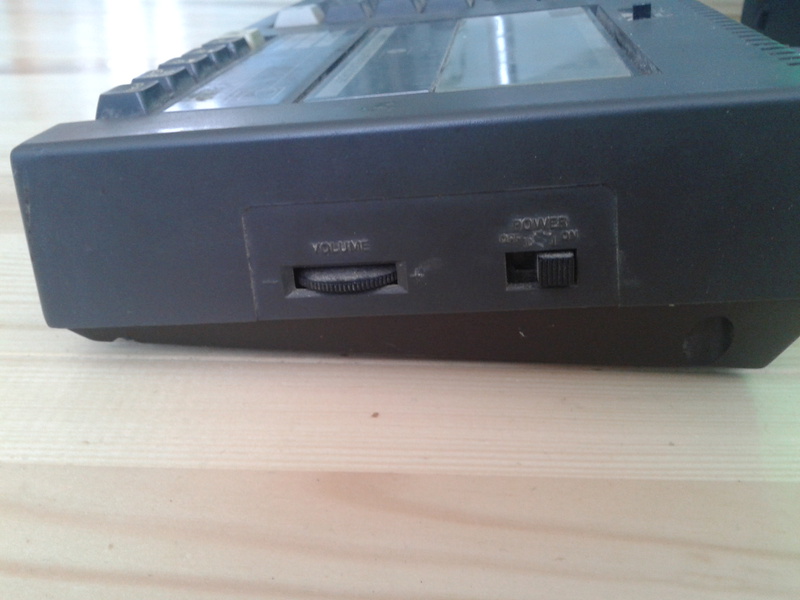

Справа регулятор звука и тумблер включения:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

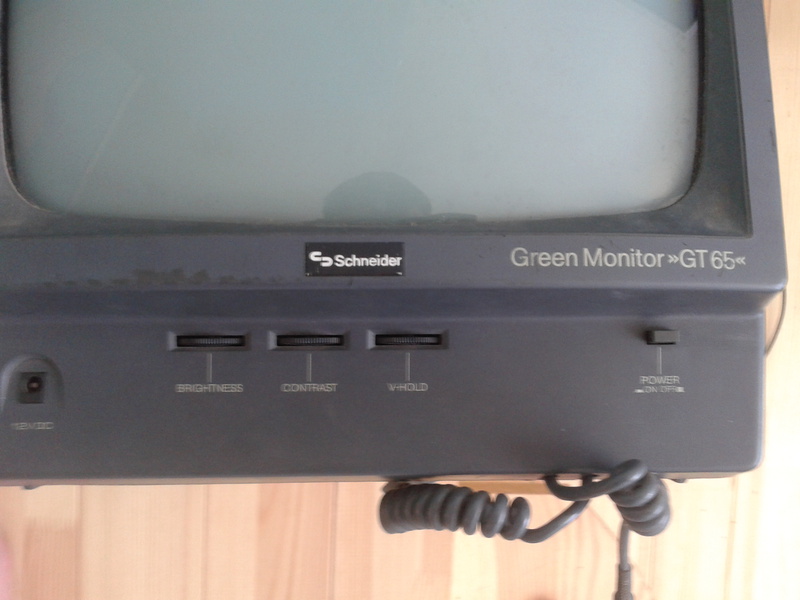

На мониторе питание, регулаторы яркости, контрастности, частоты кадров и кнопка включения:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

Под клавиатурой:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

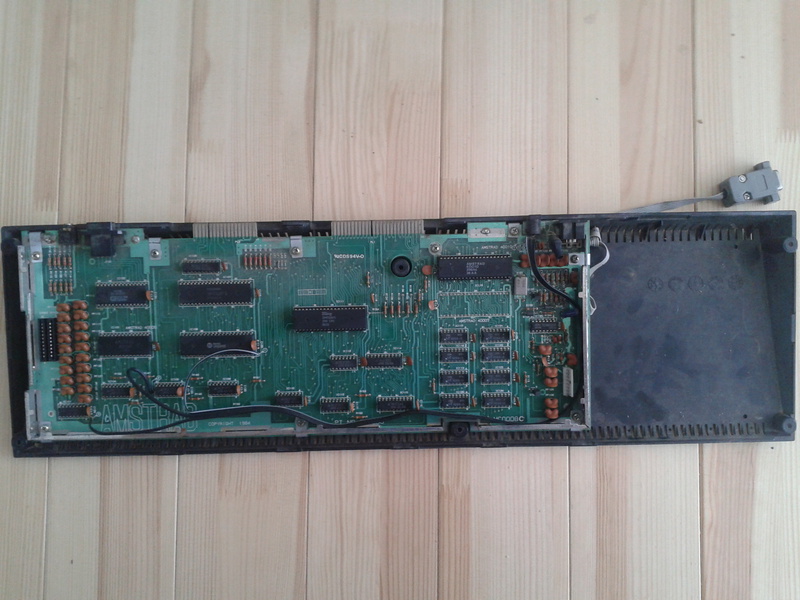

Теперь начинка. Внутри имеем материнскую плату:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

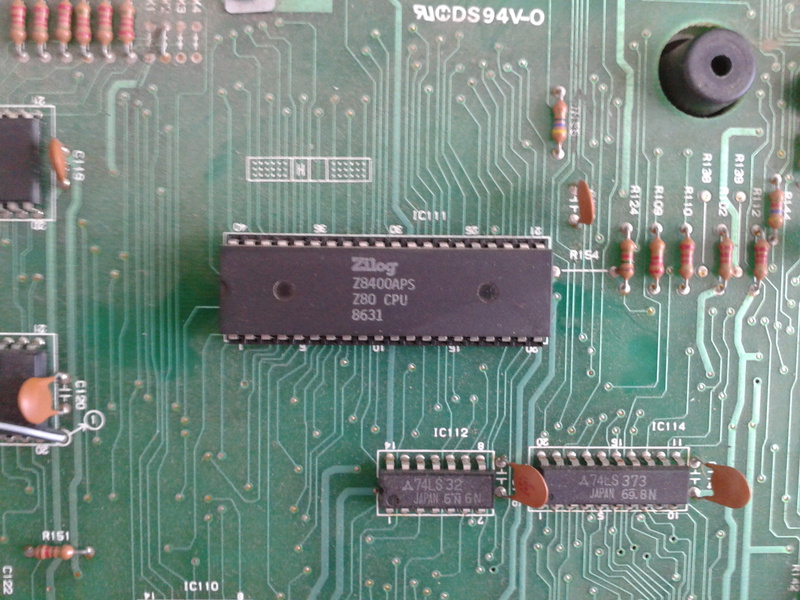

На ней основа – процессор:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

По правую сторону оперативная память и логическая матрица:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

И слева микросхемы звука, интерфейс периферийных устройств, 32K ROM bios и CRT контроллер:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

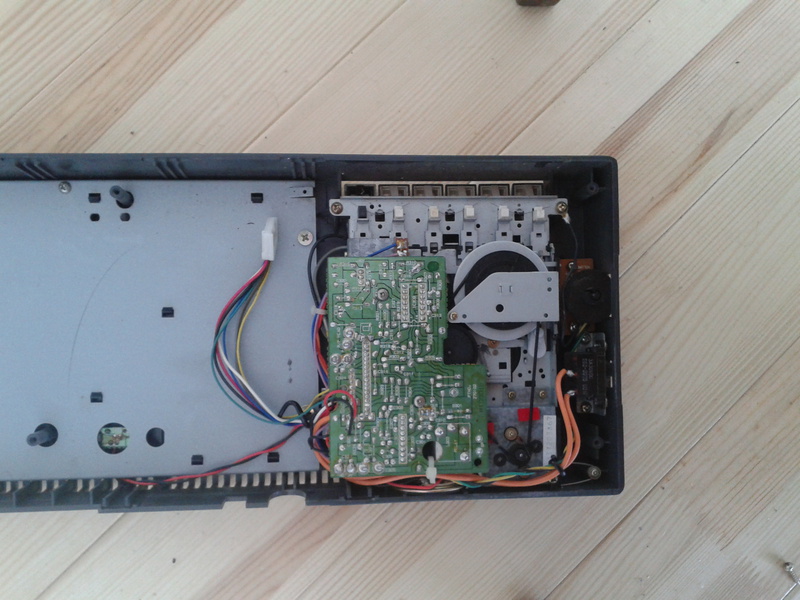

Также в корпусе имеется кассетный магнитофон:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

И его плата:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

Также информация по номеру партии:
Взгляд в прошлое: Amstrad (Schneider) CPC 464

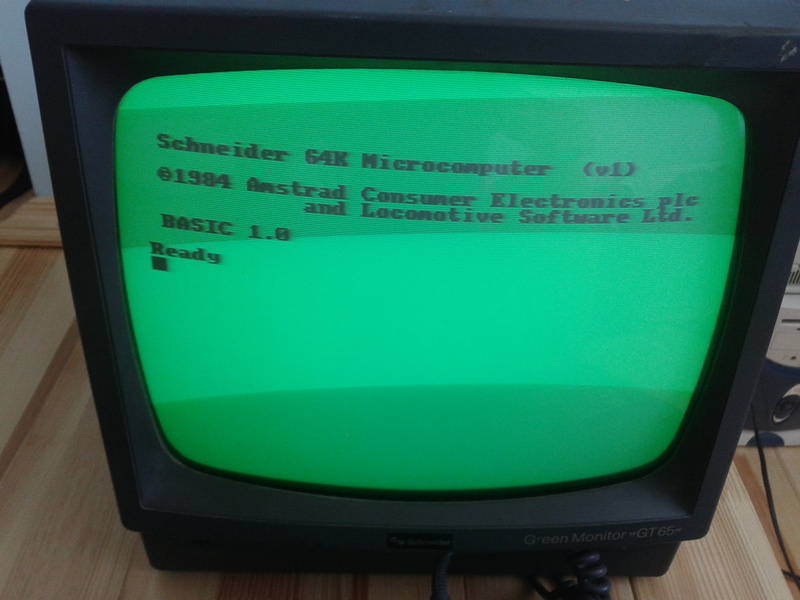

Ну и напоследок включен и готов к работе:
Взгляд в прошлое: Amstrad (Schneider) CPC 464
