Old-Hard коммуникации, или “передача файлов через COM и LPT-порты”

в 18:06, , рубрики: dos, old-hard, Железо, обзор, старое железо, тест, метки: , , , , , ,

Давненько не кидали на старые компьютеры данные через дискеты, COM или LPT порты? А вот мне недавно пришлось этим заняться, и подробности этого опыта – под катом. Там же пара десятков фото.

Итак, задача: передать данные на ноутбук, у которого есть исключительно COM и LPT порты, слот расширения PCMCIA, флоппик, модем. Ноутбук – IBM ThinkPad 760EL в отличном состоянии, подарен замечательным читательом green_hippo. О нём (ноутбуке!) вскоре будет сделана отдельная статья.

Слот отпал сразу. Карточку в короткие сроки найти не удалось, а вот c COM и LPT-шнурками получилось лучше. COM-шнурок был подарен worst’ом, LPTшный – найден на городском форуме.

Файл: WOLF3D.zip.

Содержимое: Wolfenstein 3D от id Software. И даже не пытайтесь спросить, что же это такое.
Объем: 1101563 байта (1.04 мб.)

  • Для начала попробуем кидать данные дискетами. Время копирования – 43.5 сек., далее за 5-7 секунд перетыкаем её в ноутбук, ещё 43.2 секунды на копирования… Сумма – 1 минута 33.7 секунды. Средняя скорость – 11.4 килобайта в секунду. Ну ок, а если нам нужно передать бОльший файл? Ну скажем, архив quake 1 будет весить 21.7 мб.
    Представляете, разбивать её на полтора десятка дискет, перетыкать эти дискеты… Мдааа. Процесс сомнительной радости.

  • Попробуем копировать данные по COM-порту с компьютера под Windows XP (core 2 duo, и т.п. – относительно современная железяка). Были испробованы различные утилиты, вот результаты:
    Norton Commander 4 – связь не удалась. Ошибка приложения, прямой доступ к аппаратуре, все дела. Окээй.
    Norton Commander 3 – связь установлена! Скорость передачи – около 5 кб. в секунду. Не густо, но те менее.
    FileMaven 3.5a – связь устанавливается, но скорость передачи совершенно убийственная, менее 1 килобайта в секунду.
    Fastwire 2.0 – аналогично NC4. Fail.
    DOS InterLink – аналогично NC4. Fail.
    LapLink Pro 4 – аналогично NC4. Fail.

    Проверить, как на том же железе работается из под DOSом помешала моя лень, а точнее – ограничение времени – все диски компьютера отформатированы под NTFS, т.е. для теста нужно было подготовить загрузочный CD или дискету, причем с драйверами для чтения с NTFS, причем надежность того драйвера… позже проверю таки.

  • Тот же ПК, та же ОС – связываемся по LPT.
    NC3 не умеет связь по LPT, так что берём сразу NC4 – и о чудо, связь есть! 12 с копейками килобайт в секунду. С одной стороны, в 2 с лишним раза быстрее, с другой – от LPT я ожидал заметно лучшего результата.
    С остальными утилитами – та же история, что с COM-портами.

  • Берём второй компьютер, Pentium-MMX на 233 Мгц. Правда, с ним то же не слава Ктулкху – COM-порты выгорели, даже мышь не подключить. Зато LPT вполне рабочий. Поехали:
    NC4 – скорость обмена — 76.3 килобайта/с. Свяяязь! Вот она, скорость моей мечты! Передача вольфа занимает менее полутора десятка секунд. Более чем приемлемый результат.
    File Maven – не удалось связаться – коннект устанавливается, но содержимое диска не отображается. Т.е., связь есть, но утилитка утверждает, что файлов на диске нет. Лепота.
    Fastwire – скорость 87 с копейками килобайт в секунду. Это победа! Рекорд!
    INTERLNK – аналогично File Maven. Печалька без печеньки.
    LapLink Pro – скорость порядка 80 килобайт в секунду. Быстрее нортона, медленнее Maven’а.

Да, разница между вариантами передачи по LPT кажется небольшой, но давайте перекинем ещё один файлик.

Файл 2: Quake.zip
Объем: 22809007 (21.7 мб.)

И что бы не тратить время — соберём результаты в табличку и симпатишные графики.

  Порт ОС Время копирования Wolf’а Скорость, килобайт в секунду Время копирования Quake’а
Флоппик Флоппи-дисковод Любая Копирование на диск: 43.5 сек.

Копирование с диска: 43.2 сек.

Перетыкание дискеты: 7 сек.

Сумма: 1 минута 33.7 сек.
11.4 32 минуты 36 секунд
Norton Commander 3.0 COM WinXP 3 мин. 15 сек. – обычный режим 5.51

1 час 7 минут 27 секунд


3 мин. 11 сек. – turbo-режим 5.63 1 час 5 минут 27 секунд
Norton Commander 4.0 LPT WinXP 1 мин. 25 сек. 12.65 29 минут 23 секунды

LPT DOS 14.1 сек. 76.29 4 минуты 51 секунда
COM WinXP Не удалось установить связь.
File Maven LPT порт DOS Коннект устанавливается, но содержимое диска не отображается.
Fastwire LPT порт DOS 12.3 с. 87.45 4 минуты 15 секунд
INTERLNK LPT порт DOS Коннект устанавливается, но содержимое диска не отображается.
LapLink Pro LPT порт DOS 13.4 с. 80.27 4 минуты 38 секунд

На графиках представлено время передачи. Чем оно меньше — тем, соответственно, ситуация лучше.

Передача Wolf3D
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

Передача Quake 1
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

Передача Wolf3D, исключительно LPT-передача под DOS
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

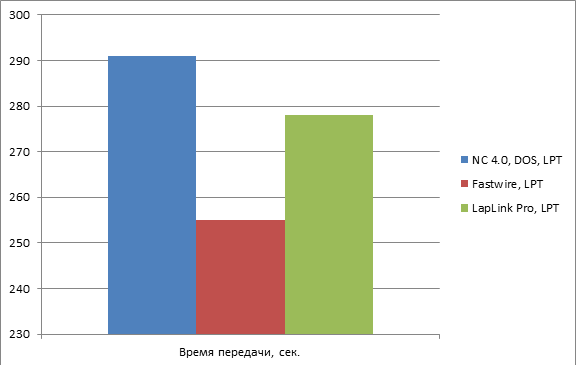

Передача Quake 1, исключительно LPT-передача под DOS
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

Немного фото

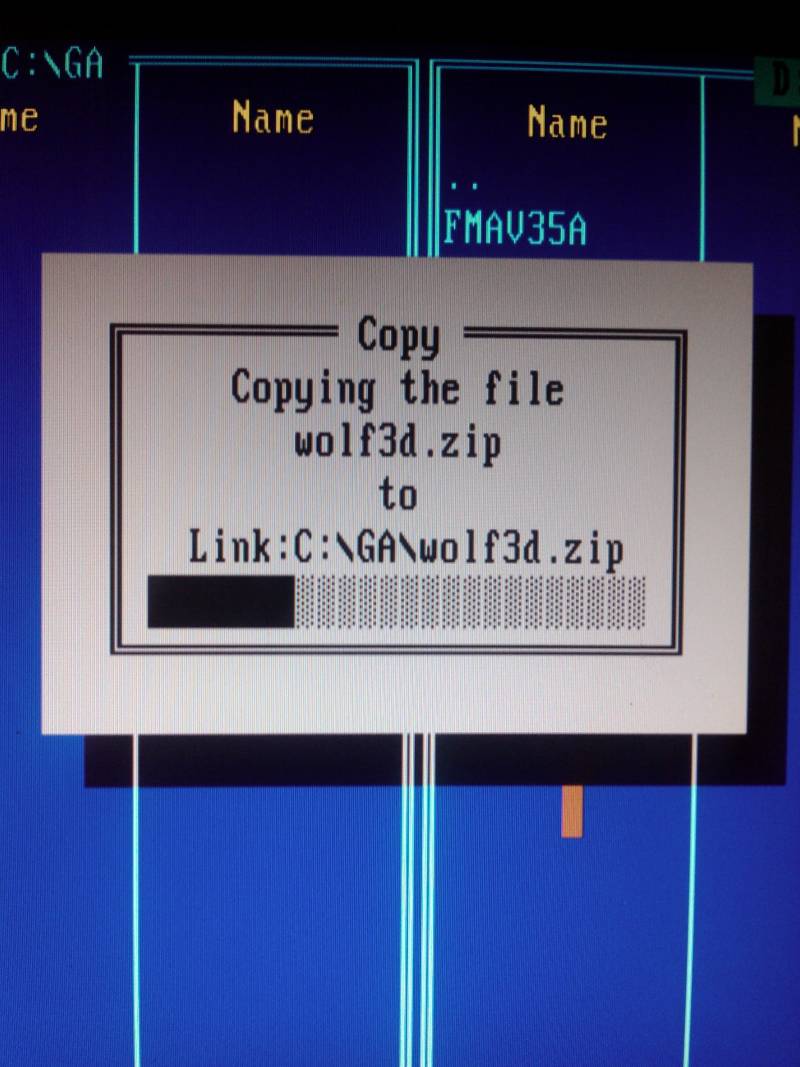

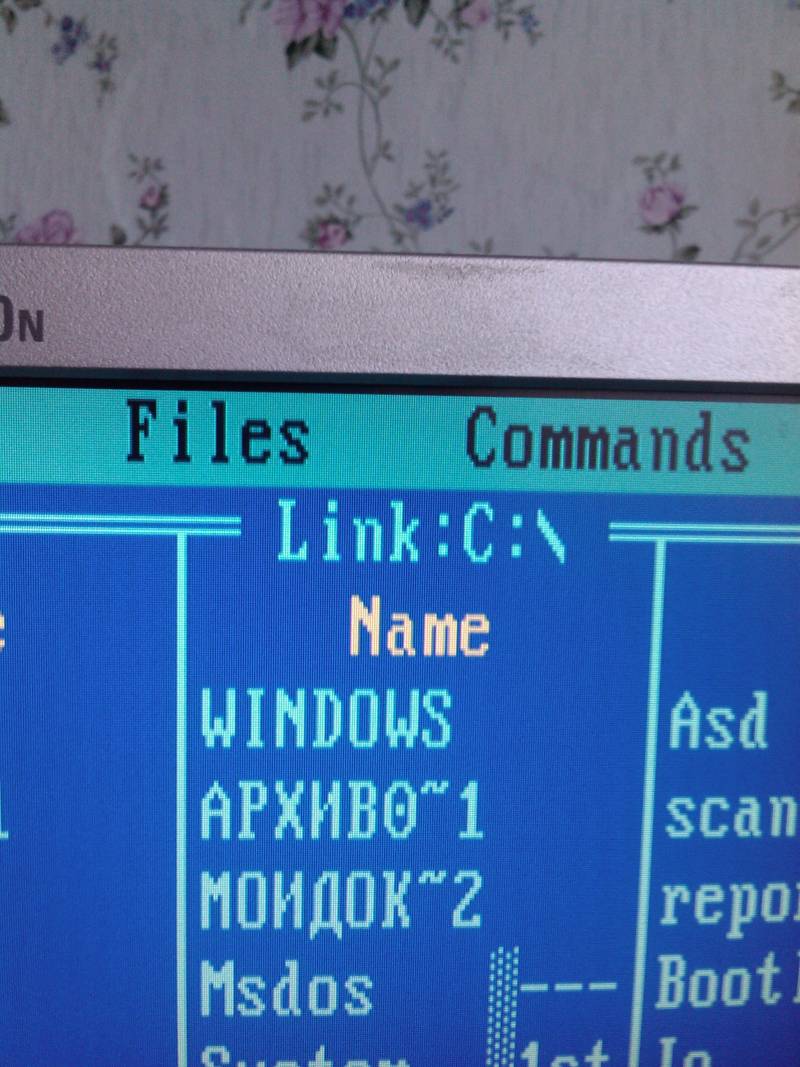

1) Norton Commander, передача файла со стороны master'а
Old Hard коммуникации, или “передача файлов через COM и LPT порты” Old Hard коммуникации, или “передача файлов через COM и LPT порты”

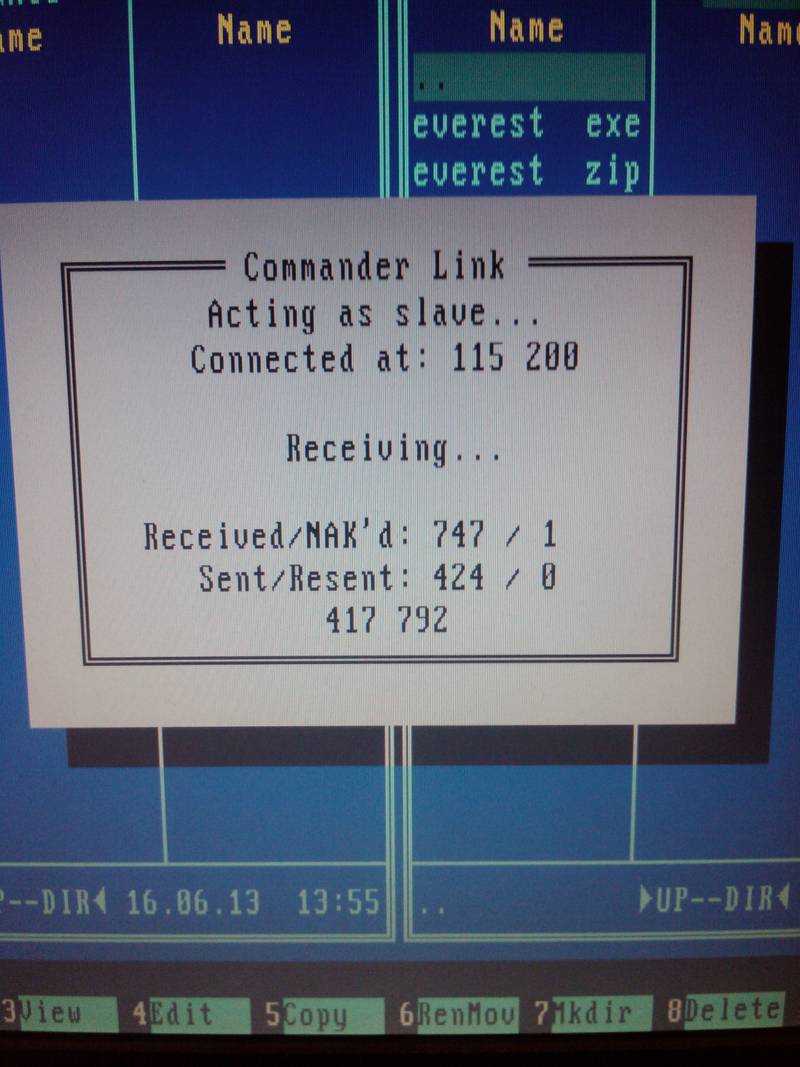

2) Norton Commander, прием файла, вид со стороны slave'а
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

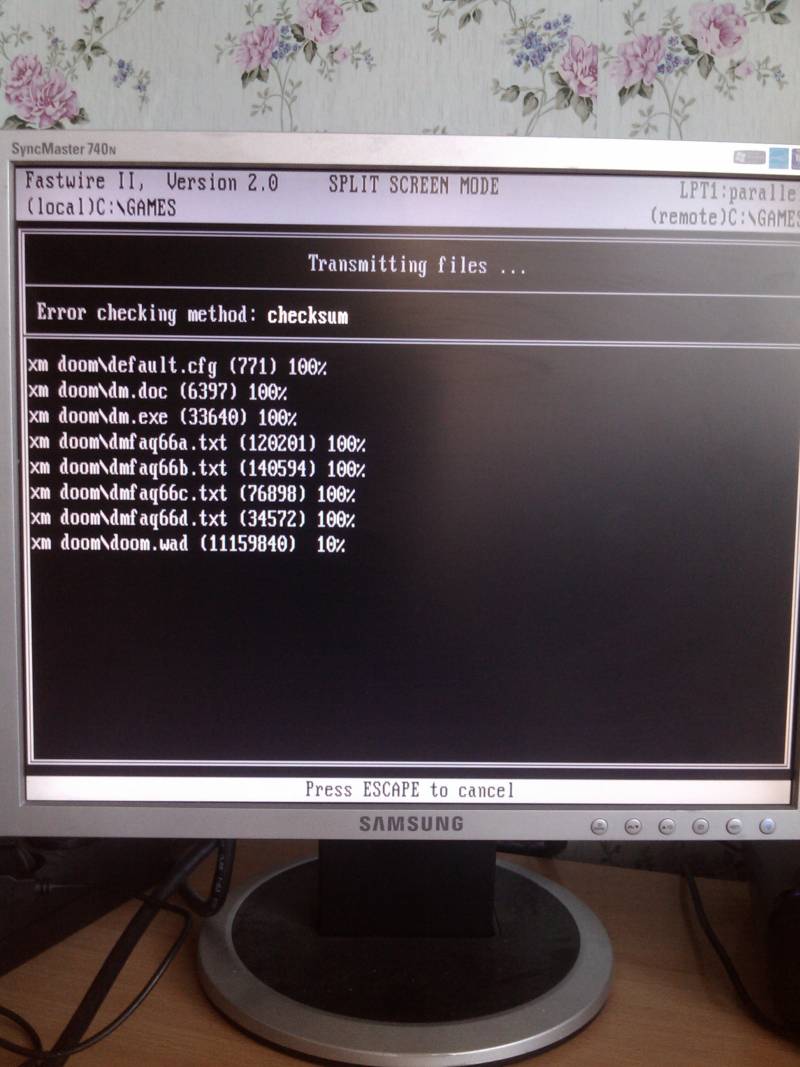

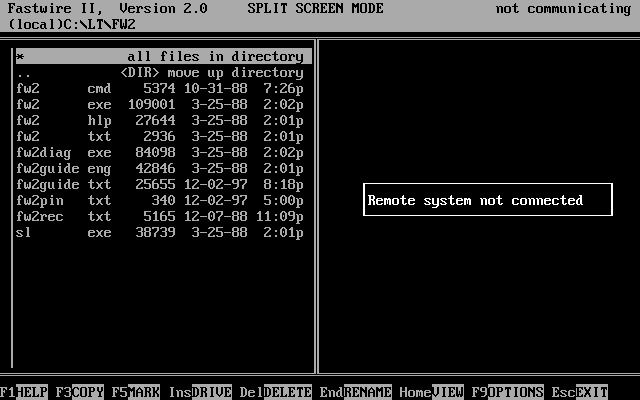

3) FastWire, вид со стороны master'а
Old Hard коммуникации, или “передача файлов через COM и LPT порты” Old Hard коммуникации, или “передача файлов через COM и LPT порты” Old Hard коммуникации, или “передача файлов через COM и LPT порты”

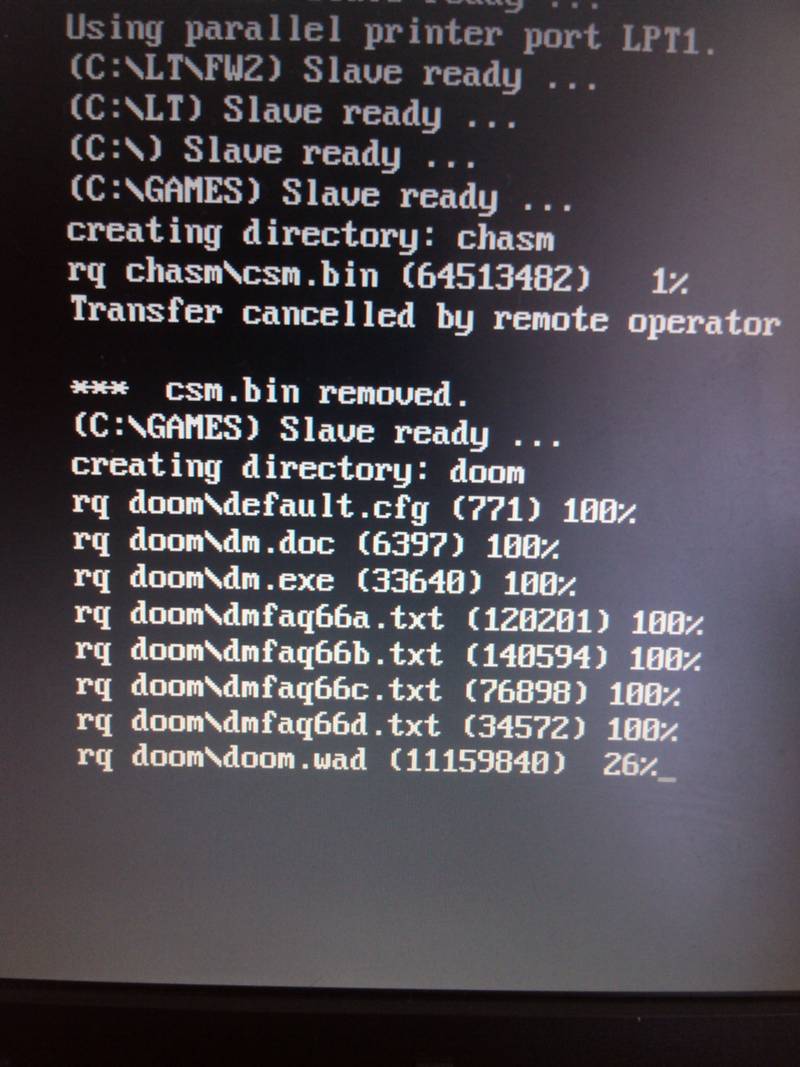

4) FastWire, вид со стороны slave'а
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

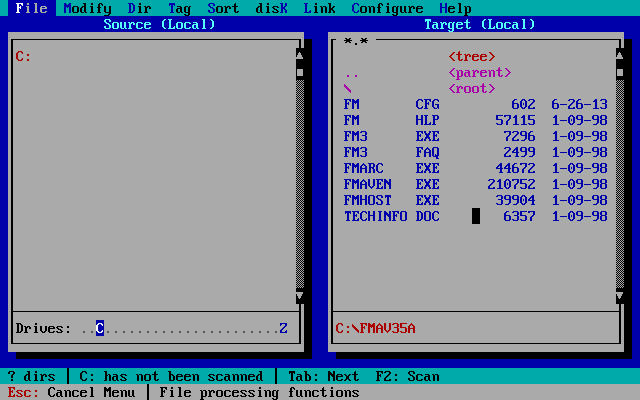

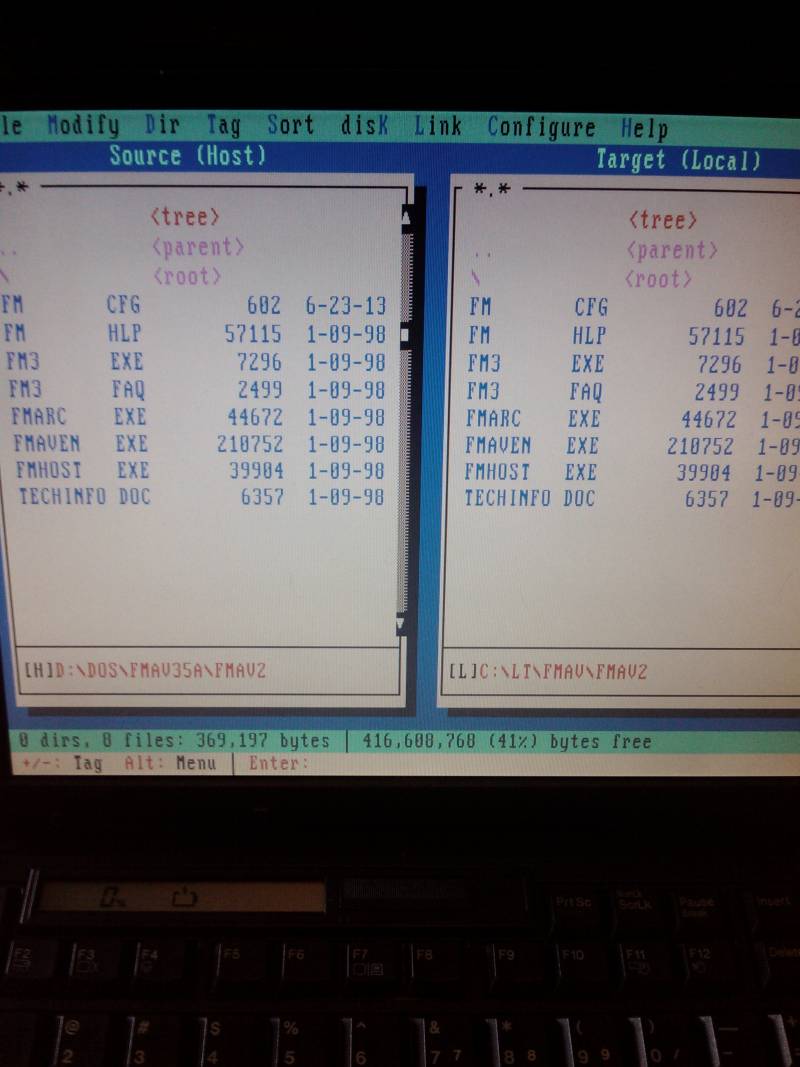

5) FileMaven, со стороны клиента
Old Hard коммуникации, или “передача файлов через COM и LPT порты” Old Hard коммуникации, или “передача файлов через COM и LPT порты”

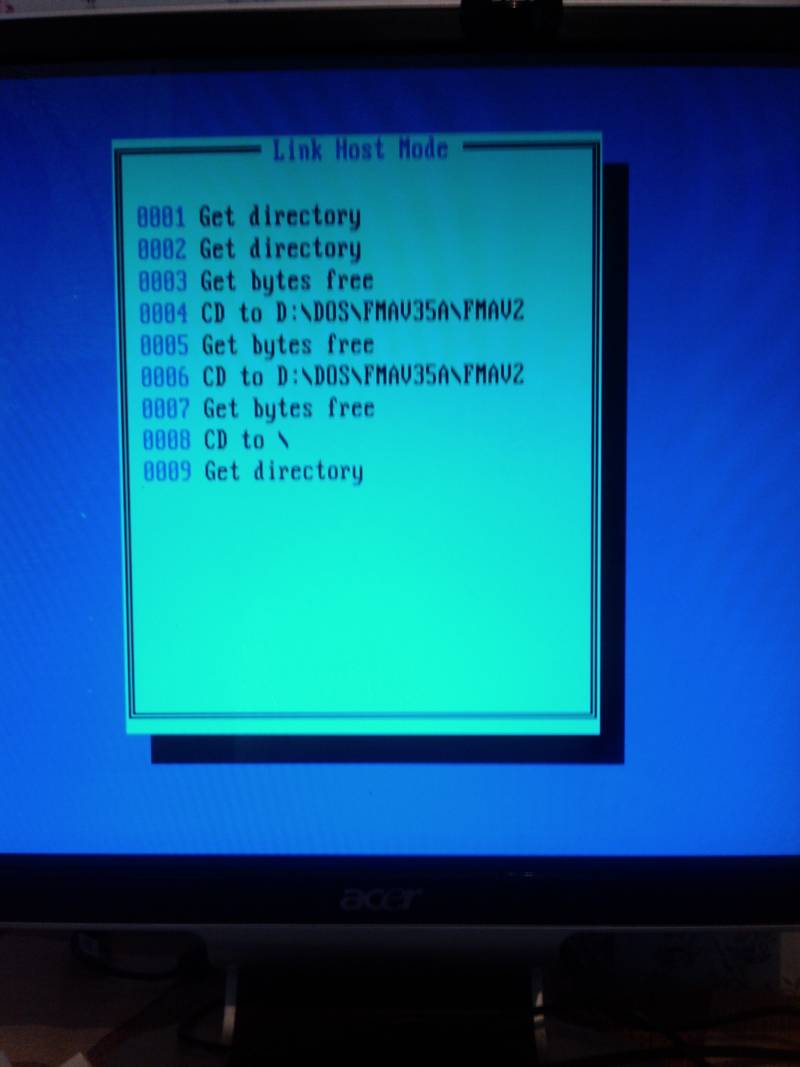

6) FileMaven со стороны сервера:
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

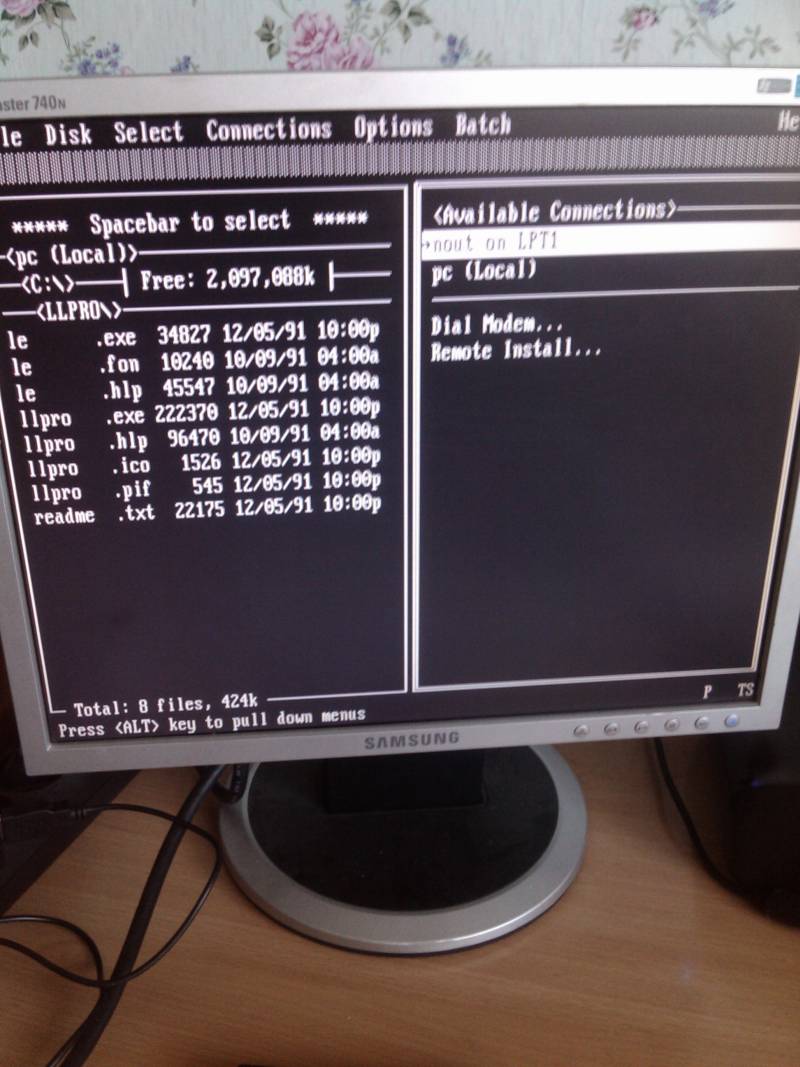

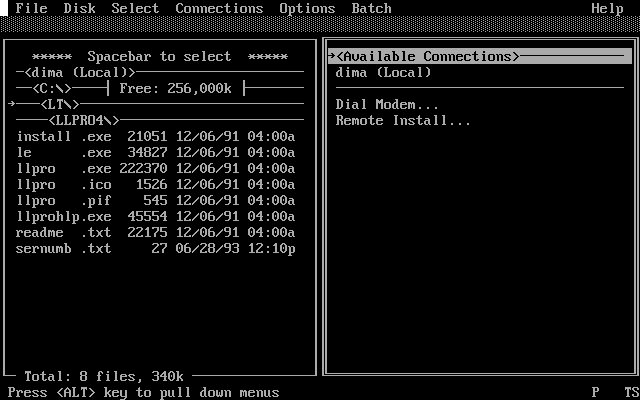

7) LapLink Pro 4
Old Hard коммуникации, или “передача файлов через COM и LPT порты” Old Hard коммуникации, или “передача файлов через COM и LPT порты”

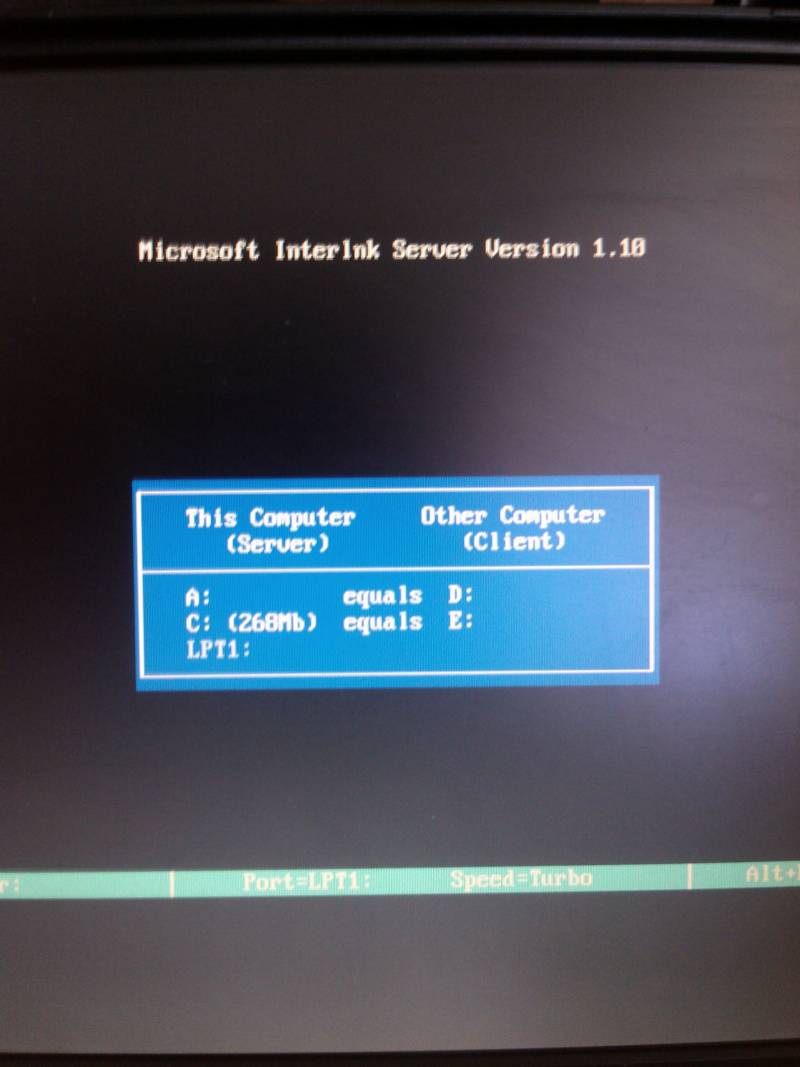

8) Коннект через Interlink — на сервере
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

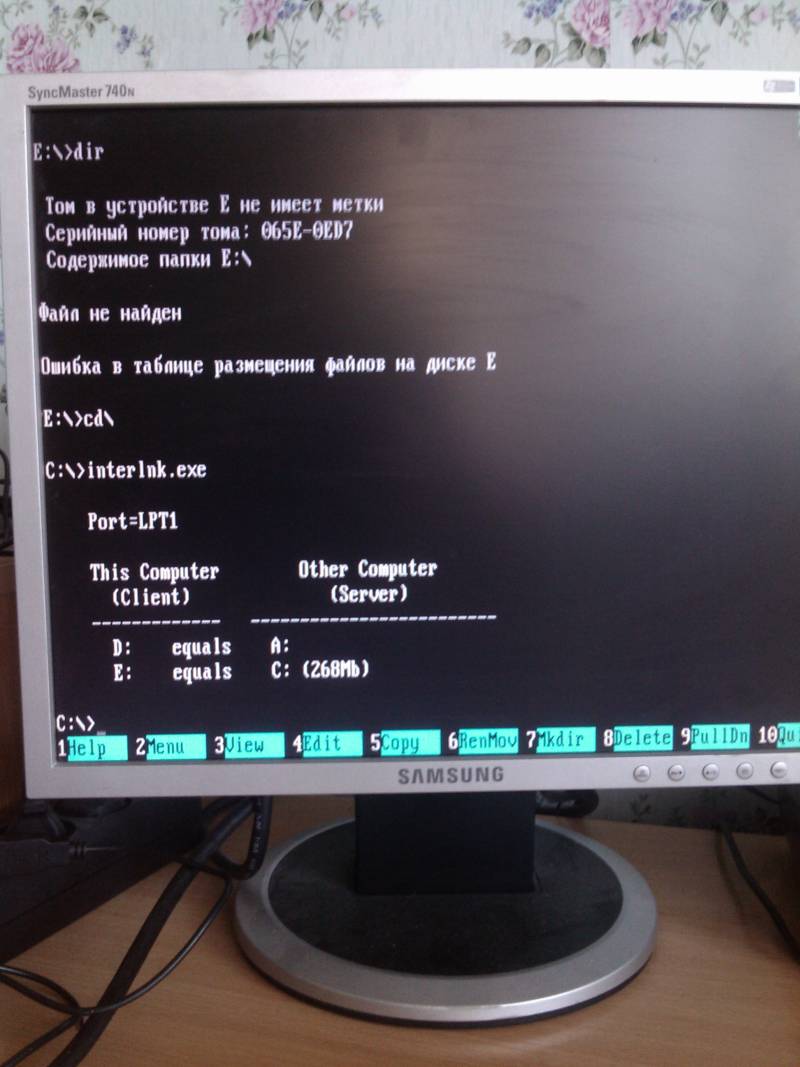

9) Interlink — на клиенте
Old Hard коммуникации, или “передача файлов через COM и LPT порты”

Выводы:

  • Если вам понадобится что-то передать по COM-порту – just do it! Но запаситесь терпением.
  • Флоппик — быстрее COM-порта, если вы кидайте файлы из-под WinXP (в чистом DOSе скорость передачи может быть и повыше...).
  • Если будете передавать данные по LPT – крайне рекомендую Fastwire, экономия времени того стоит.
  • Если будет выбор из этих двух вариантов – таки выбирайте LPT (здесь был Кэп).
  • В Windows XP dos-режим эмулируется не идеально, так что скорости будут печальные даже с LPT. Возможно, нужно что-то донастроить — надо разобраться.
  • Выгоревшие порты – это печально :(

P.S. Выяснено уже после подготовки статьи

  • Проблема с File Maven и INTERLNK – в ноутбуке. Мне встретилась ещё одна утилита, которая при запуске под DOS не видит диска, но при запуске под Windows – диск в наличии. Надо будет повторить тестирование этих утилит.
  • Была найдена подходящая сетевая карточка, но настроить её пока что не удалось. Под Windows ей не хватает прерывания (просит IRQ 29 о_О), плюс если не вручную драйвер выбирать – сообщает, что драйвера сайта не соответствуют железяке, под DOS – не могу подобрать настройки, хотя драйвера наличие карты и определяет. Карточку зовут Trendnet TE100-PCBUSR. Настроек в биосе ноутбука почти нет, настроечная утилита от IBM под windows/dos тоже не позволяет ничего критичного поменять. Разбор проблемы продолжается.
  • Была озвучена идея – соединить модем-в-модем, без телефонной линии, кусок телефонной лапши воткнув напрямую – пока не продумывал и не проверял, как оно работать будет, как поведёт себя софт и железо, особенности настройки и вообще адекватность такого решения.

Утилиты (кроме Norton Commander) я скачивал отсюда – не реклама, просто коли уж собраны они в одном месте – почему бы не воспользоваться этим? Там же есть распиновка кабелей и loopbacks’ков для тестирования портов.
