Старовинное гик-порно, или смотрим внутренности «Электроника МК-52»

в 8:41, , рубрики: да кто читает эти теги, Железо, История ИТ, мк-52, Системные платы, старая электроника, старое железо, я салат, метки: , , ,

Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 1

Сегодня мы посмотрим из чего раньше состояли вычислительные машины, а если быть точнее — то программируемый микрокалькулятор «Электроника МК-52».

(Осторожно, под катом много фото!)

Электроника МК-52

Википедия говорит так:

Электроника MK-52 — программируемый микрокалькулятор с обратной польской записью для проведения инженерных расчётов. Относится к третьему поколению советских программируемых калькуляторов.

Действительно, данное устройство представляет собой не просто тупой калькулятор, а куда более продвинутый (особенно для того времени — 1985 г.) помощник при вычислениях. Несмотря на миниатюрность и возраст устройства, оно способно выполнять довольно сложные задачи, и в своё время даже летало в космос на корабле «Союз ТМ-7», в качестве перестраховки для бортового компьютера.

Характеристики устройства

Число разрядов мантиссы/порядка: 8/2
Количество операционных регистров: 4
Количество адресуемых регистров памяти: 15
Количество выполняемых операций: 65
Количество шагов программы: 105
Адресация: прямая и косвенная
Представление углов: радианы, градусы, грады
Функции 1/x, x2, √x, ex, ln x, sin x, cos x: Да
Функции lg x, 10x, tg x, arcsin x, arccos x, arctg x: Да
Целая и дробная части x, модуль x, max, знак x, генерация случайных чисел: Да
Логические операции: Да
Преобразование углов и времени: Да
Энергонезависимая память: 512 шагов

История именно этого устройства

Этот девайс достался мне от мамы, которая что-то считала по работе в 90-х. Года эдак до 2014 он лежал на полочке, пока до него не добрались мои руки. Раз, два, три, вообщем несколько раз я его включал, и всё было хорошо, пока не настал злощастный день.То-ли батарейки попались жутко китайские, то-ли ещё что-то, но когда калькулятор взяла посмотреть девушка и включила его — то дисплей загорелся и… потух. Несколько передёргиваний батареек, перевыключений, всё попусту. Как оказалось позже — сгорел дисплей.

Наконец-то внутренности

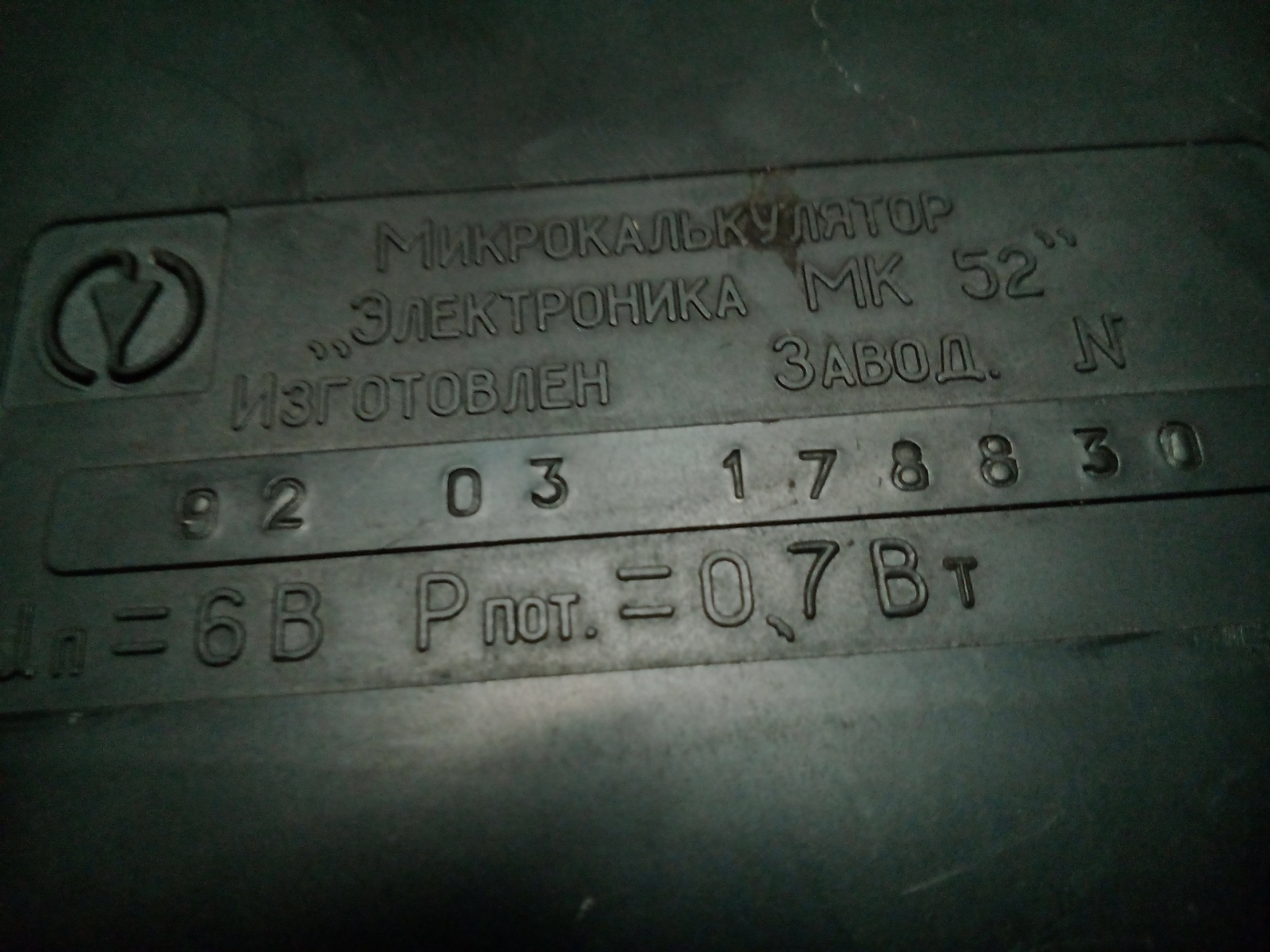

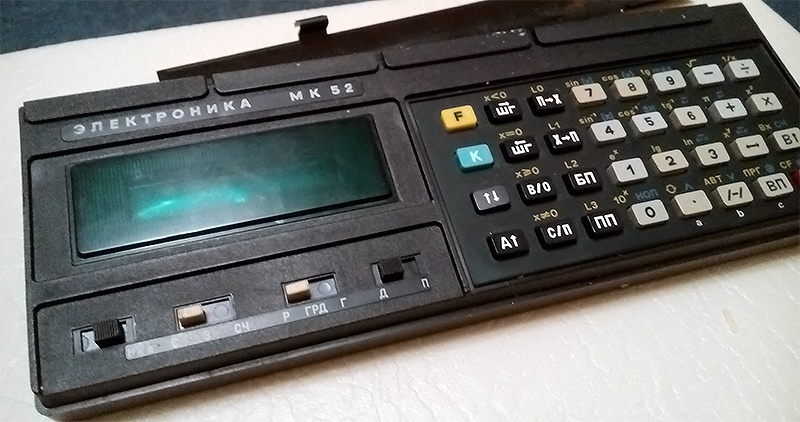

Ну что-ж, приступим. Общий вид:
Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 2

Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 3

Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 4

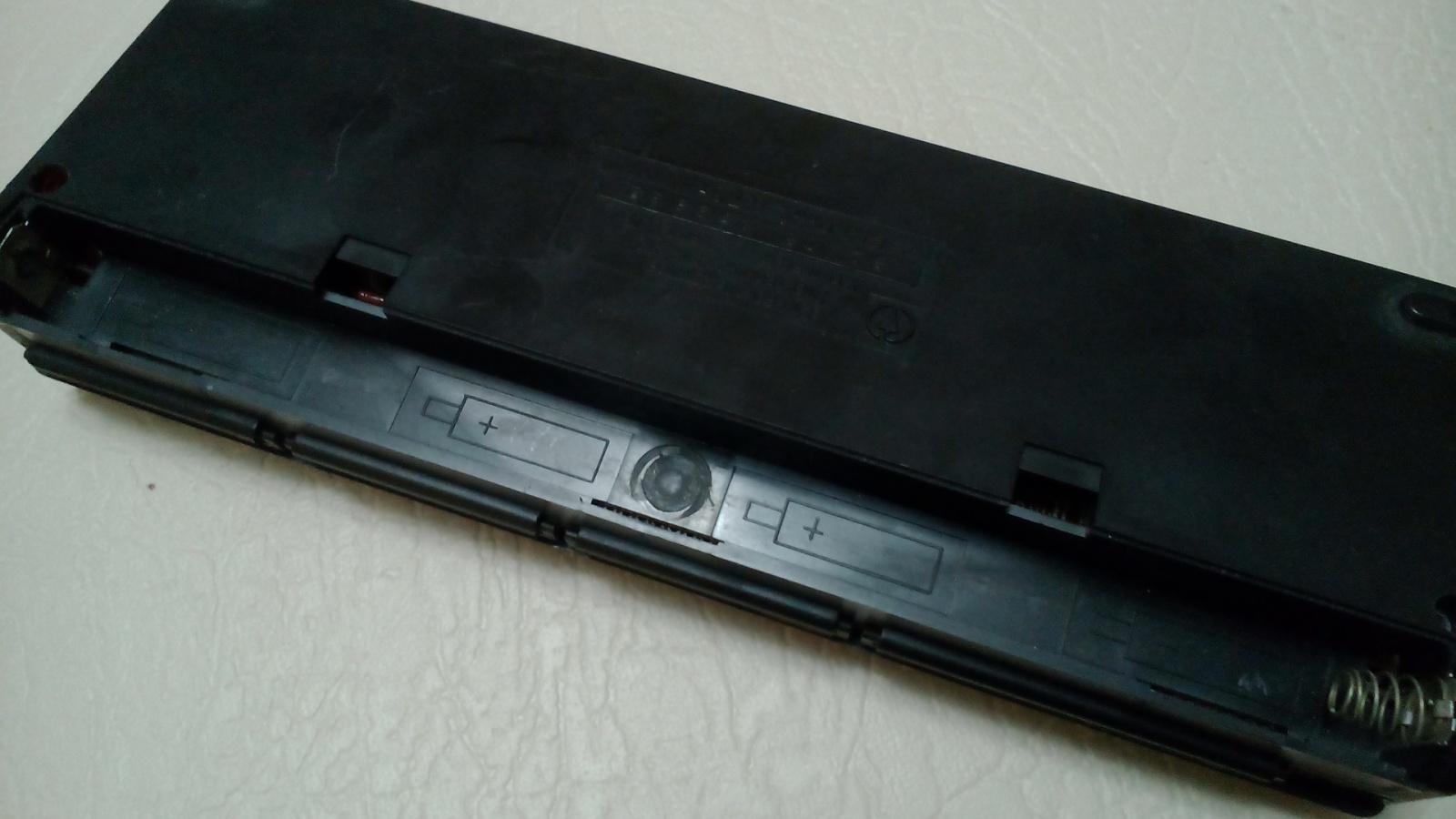

Снимаем заднюю крышку.
Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 5

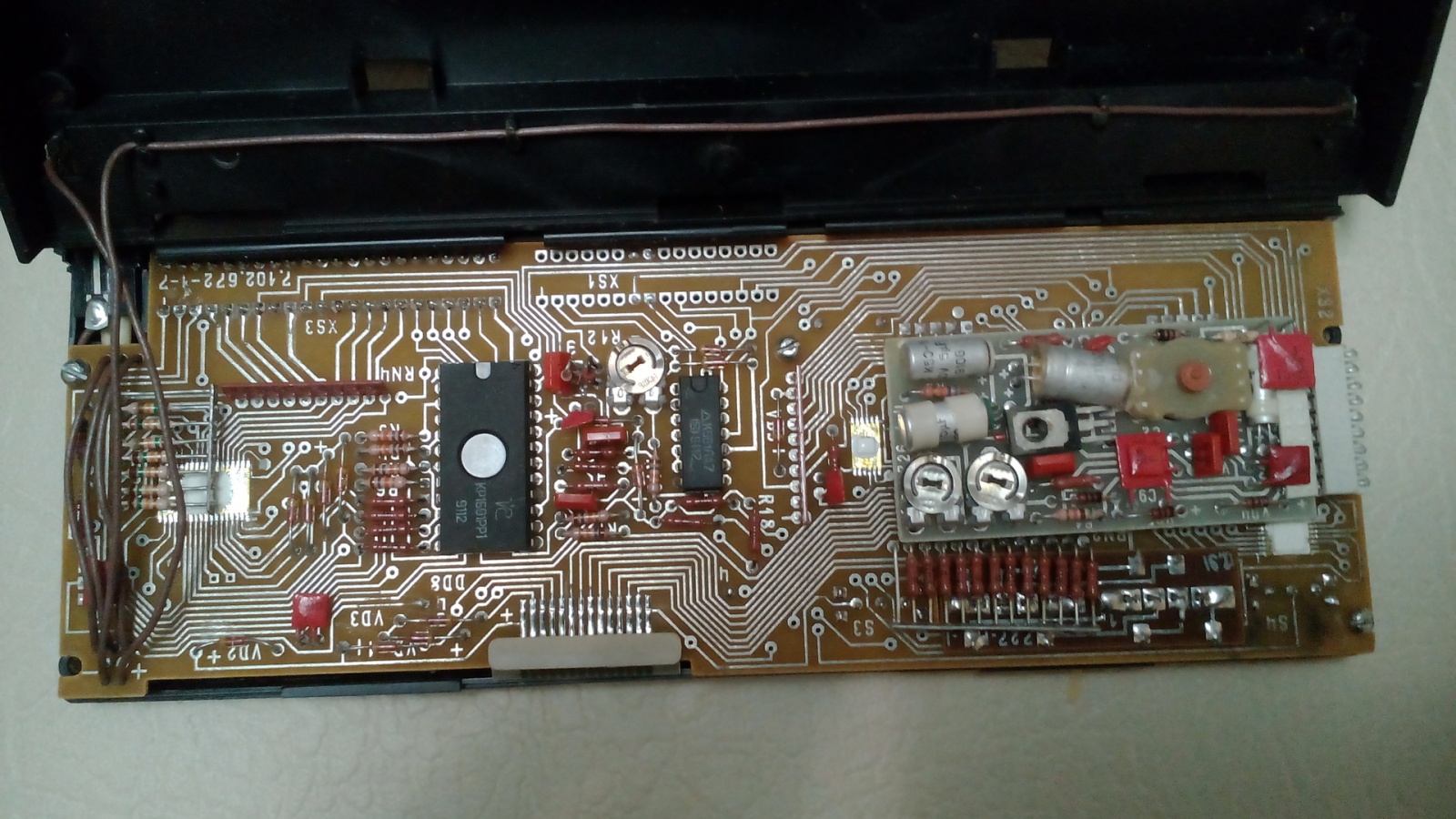

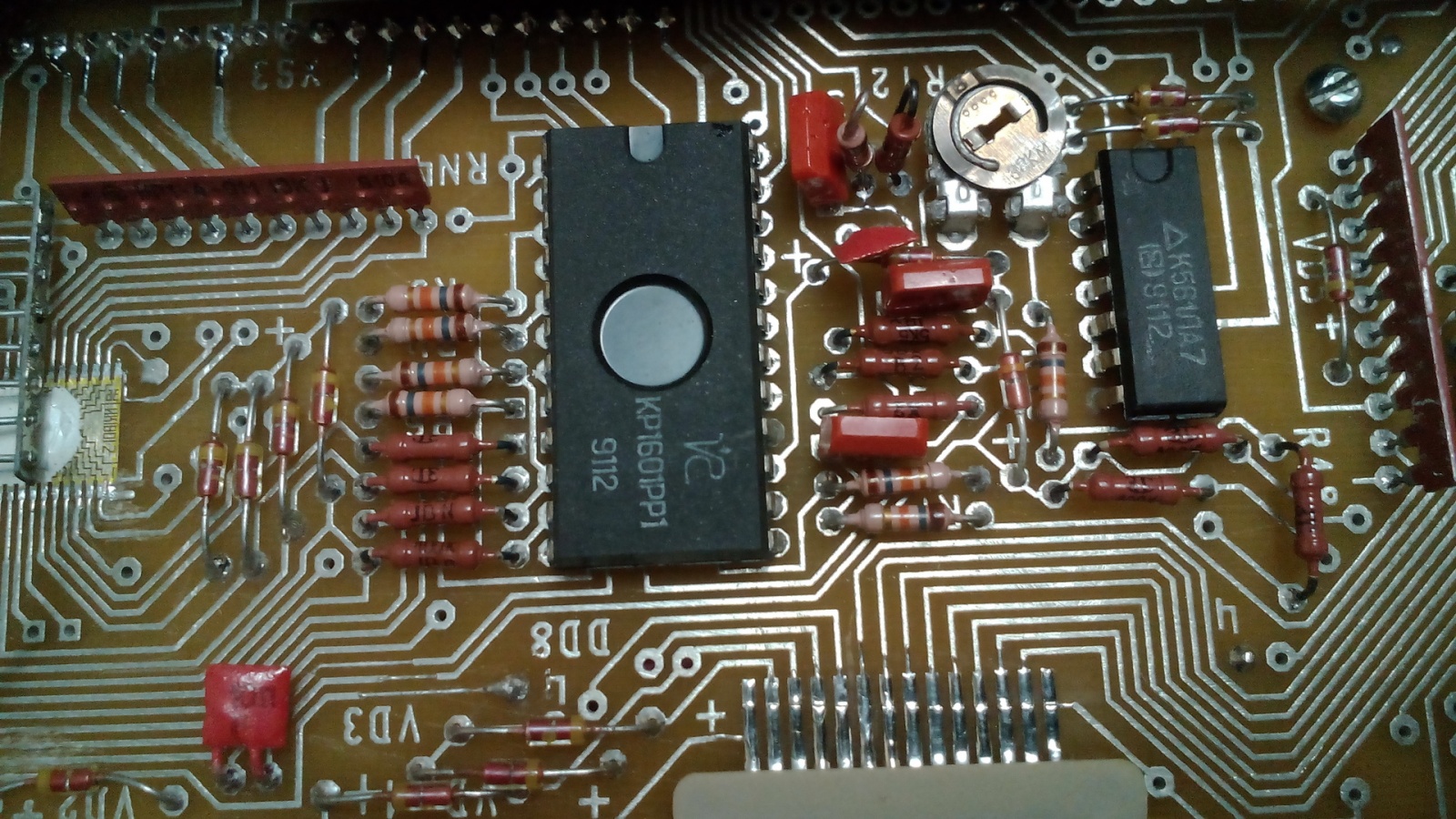

Видим плату всего с двумя микросхемами (в 2014 году это дико смотрится), несколько конденсаторов, транзисторов, вообщем обычный набор. Слева (побольше) располагается КР1601РР1 — репрограммируемое ПЗУ на 1024 4-битных ячейки, справа (поменьше) — К561ЛА7 — цифровая интегральная микросхема КМОП логики.
Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 6

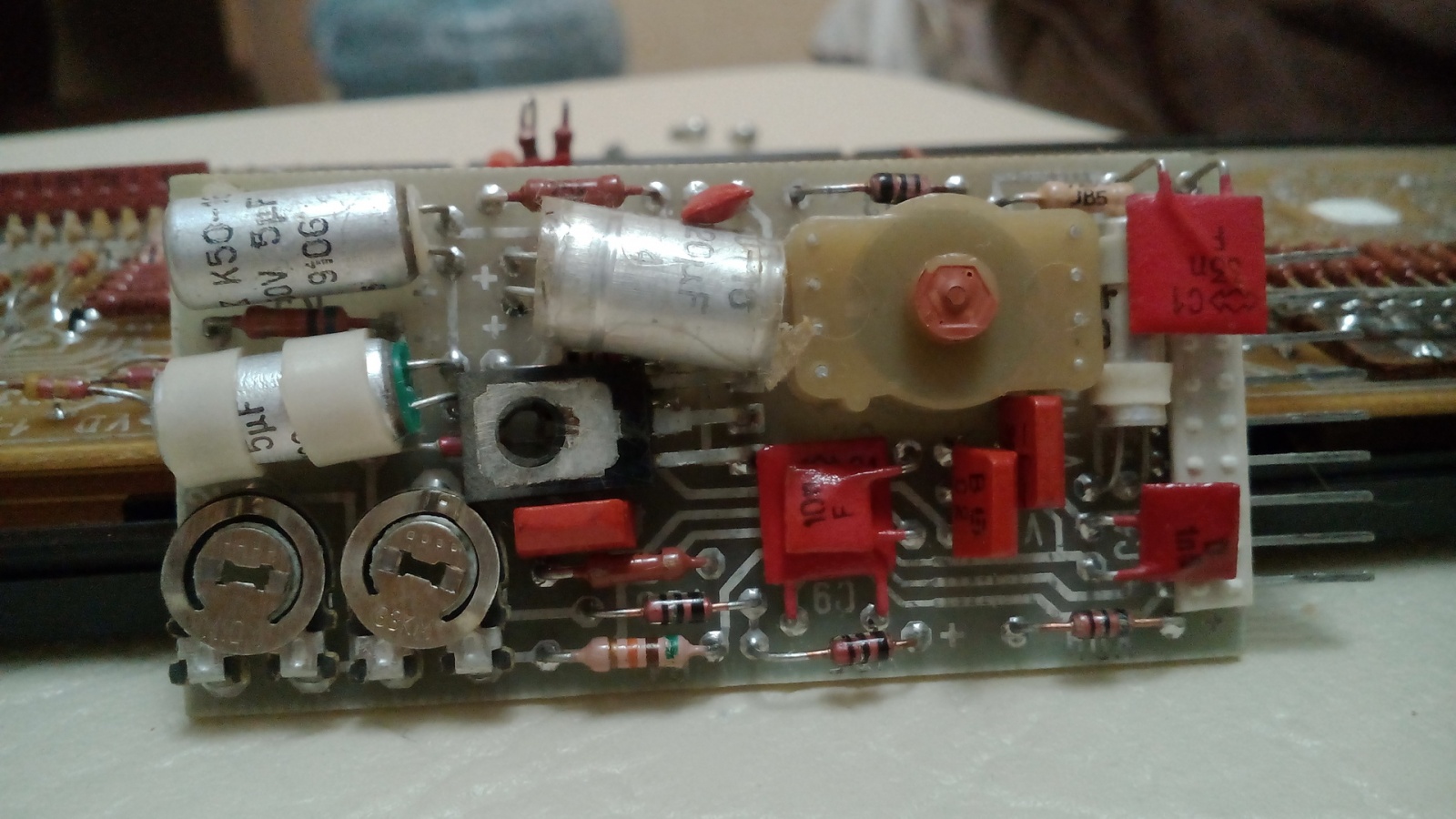

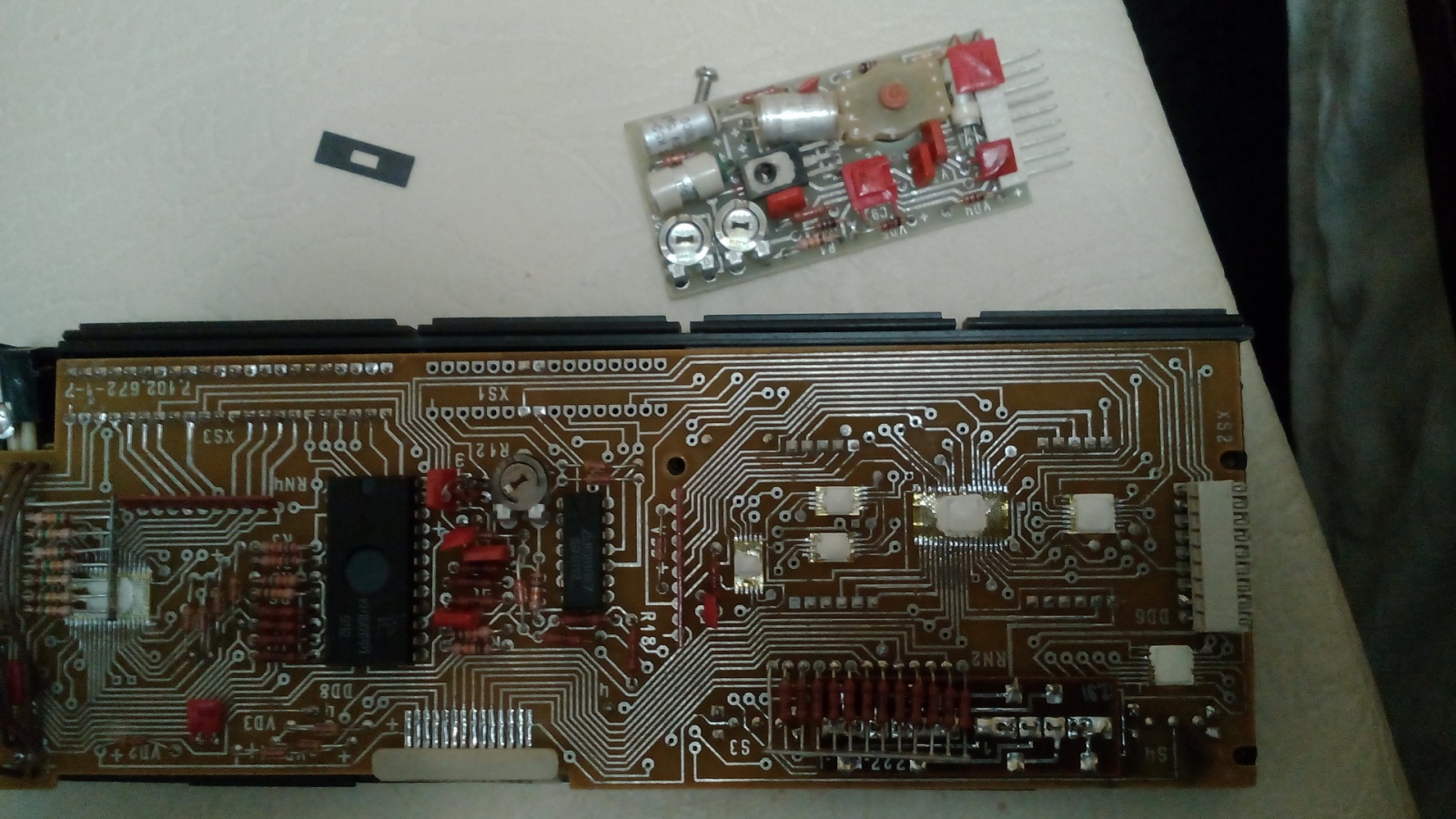

Справа можно видеть съёмную плату (не до конца понимаю зачем она съёмная) с несколькими конденсаторами и транзисторами.
Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 7

Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 8

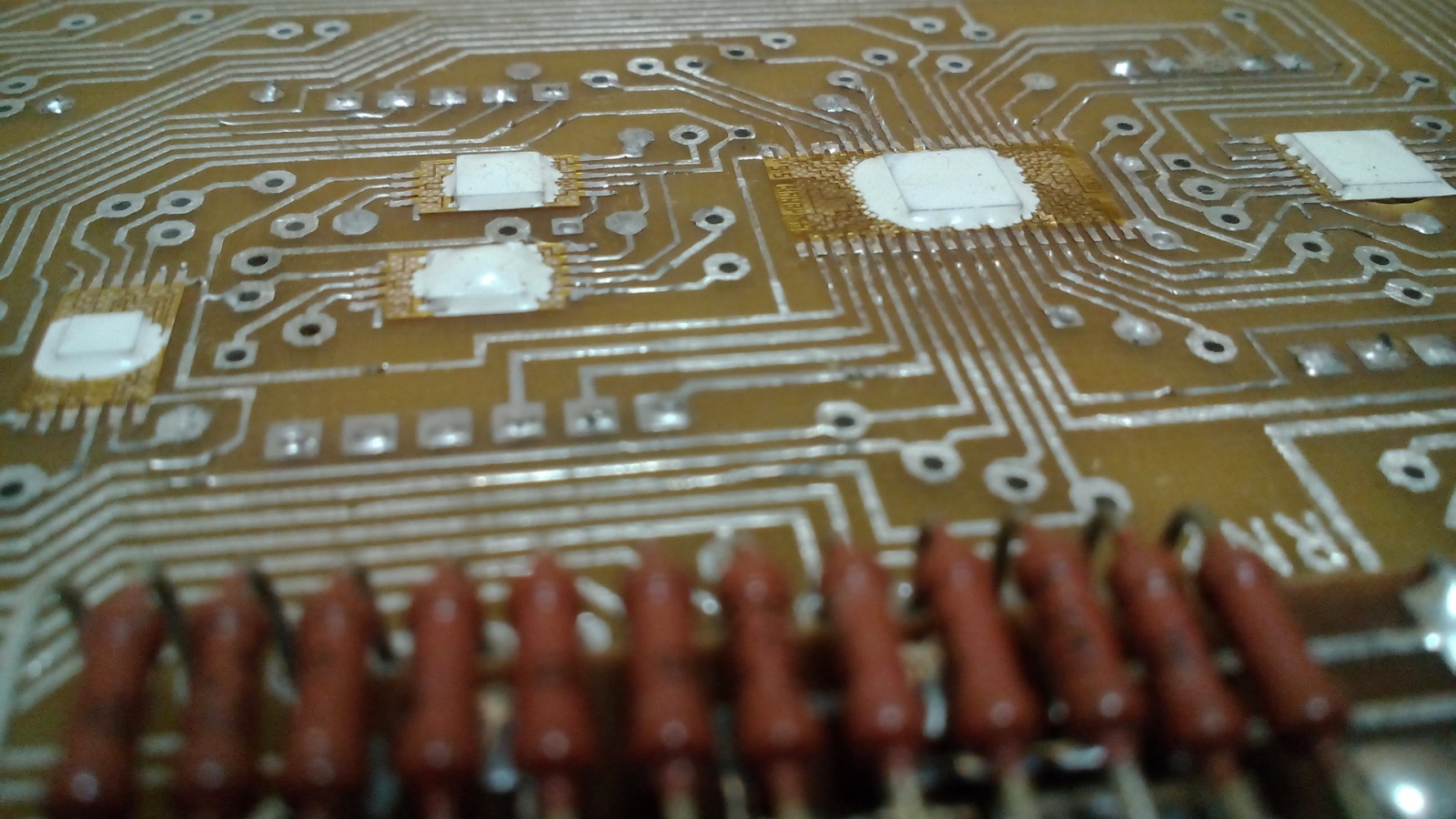

Просто несколько красивых фото

Ну что ж, снимаем эту плату, и переворачивам, посмотрим что снизу.
Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 11

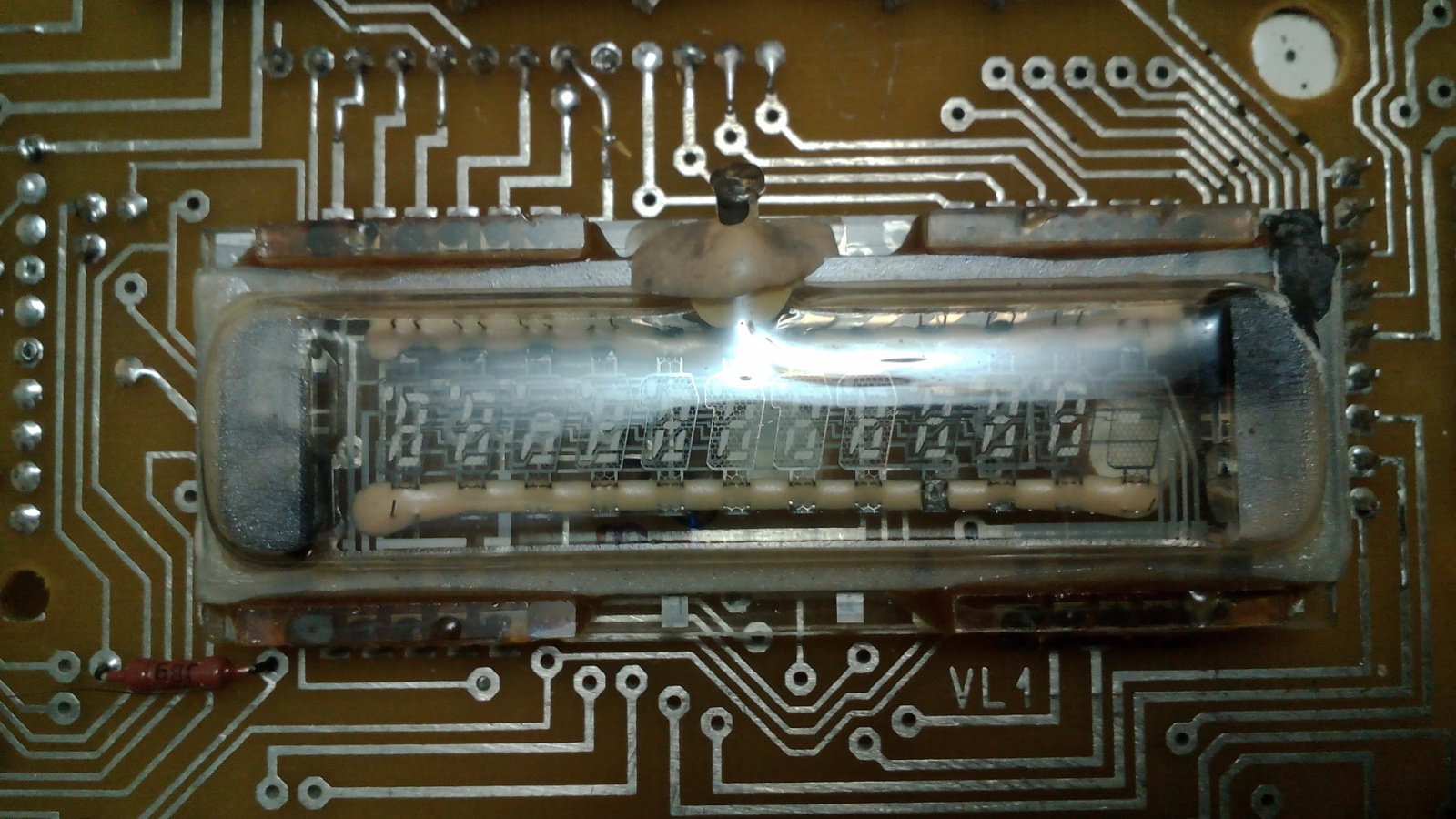

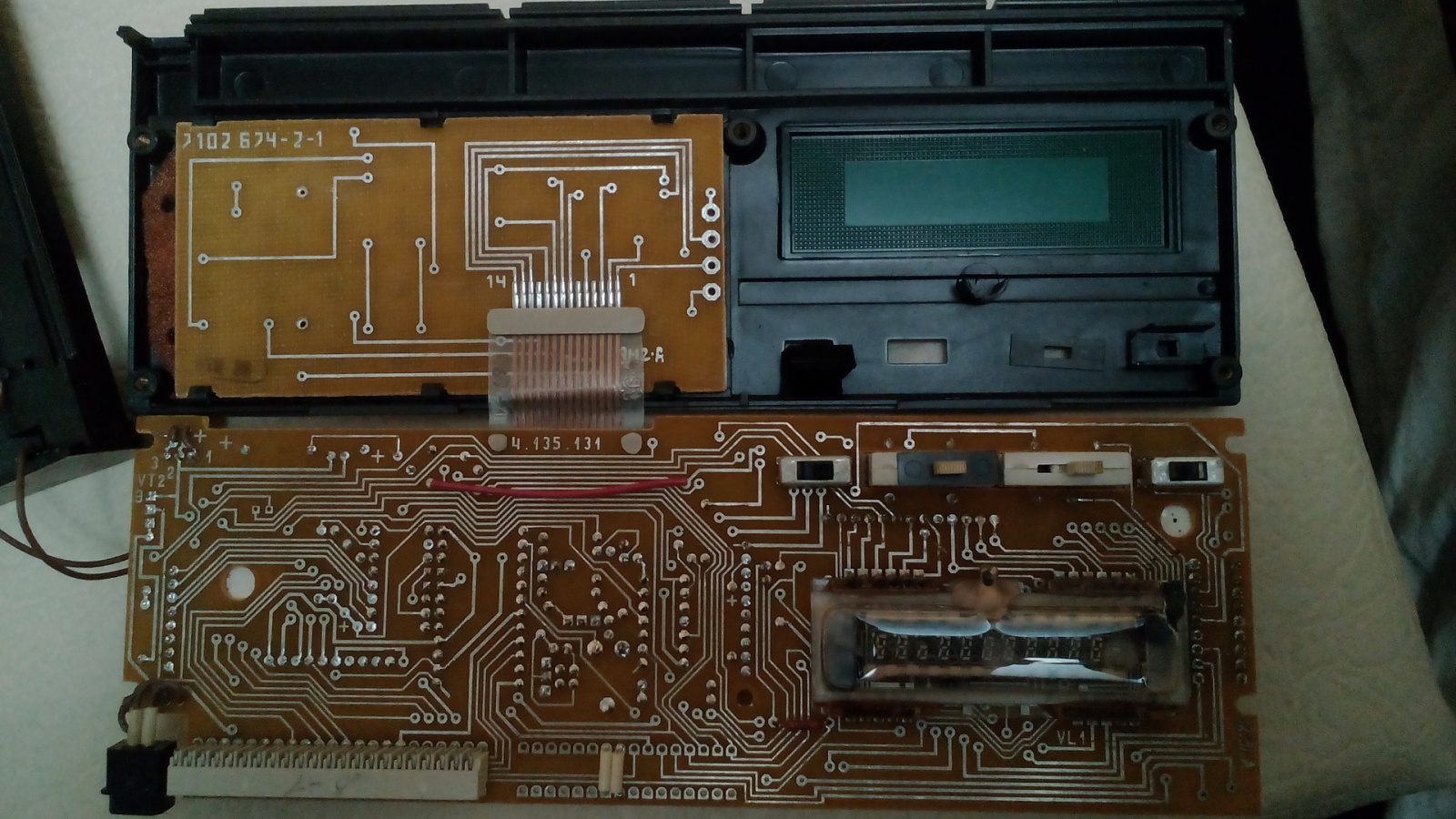

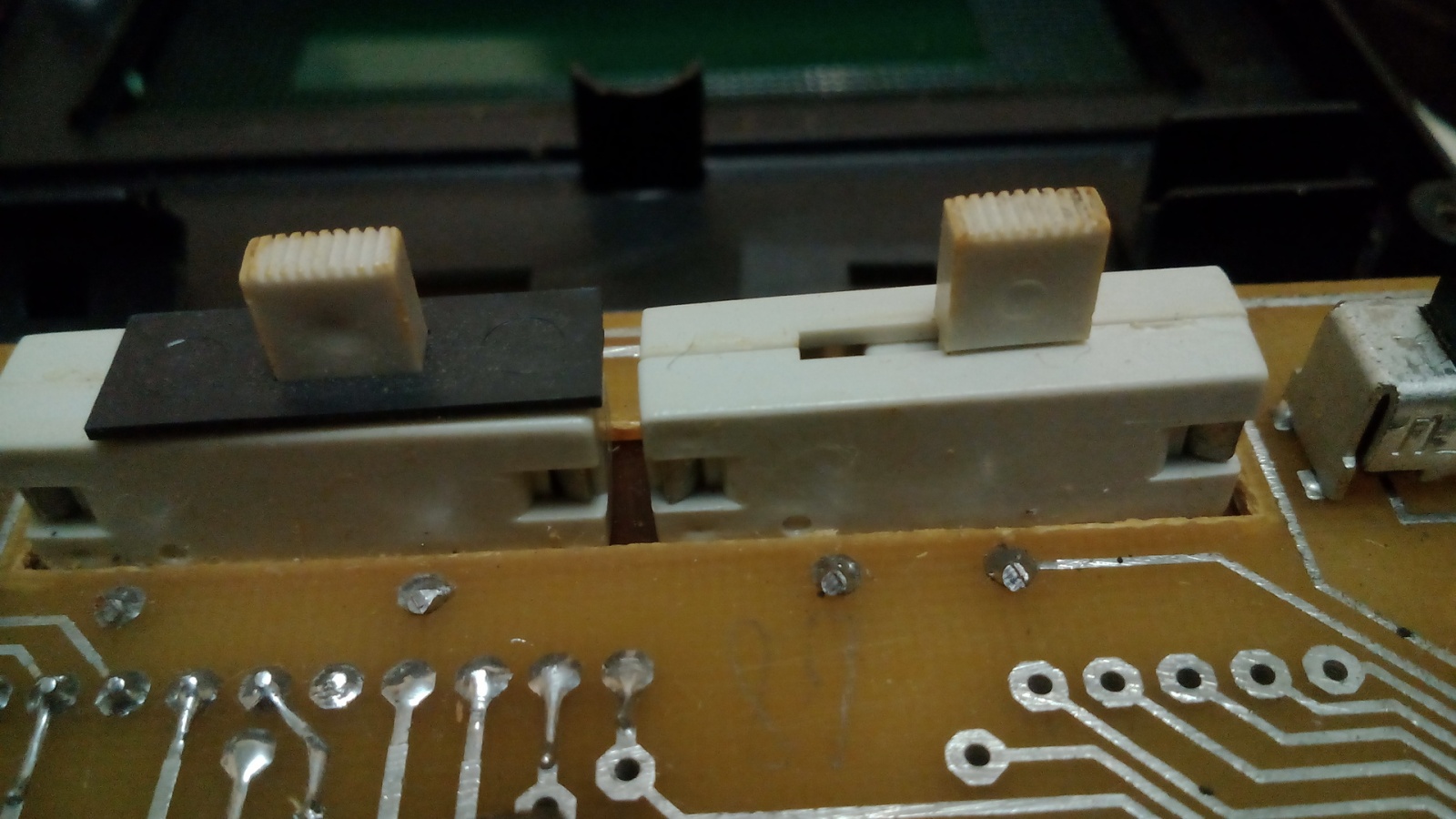

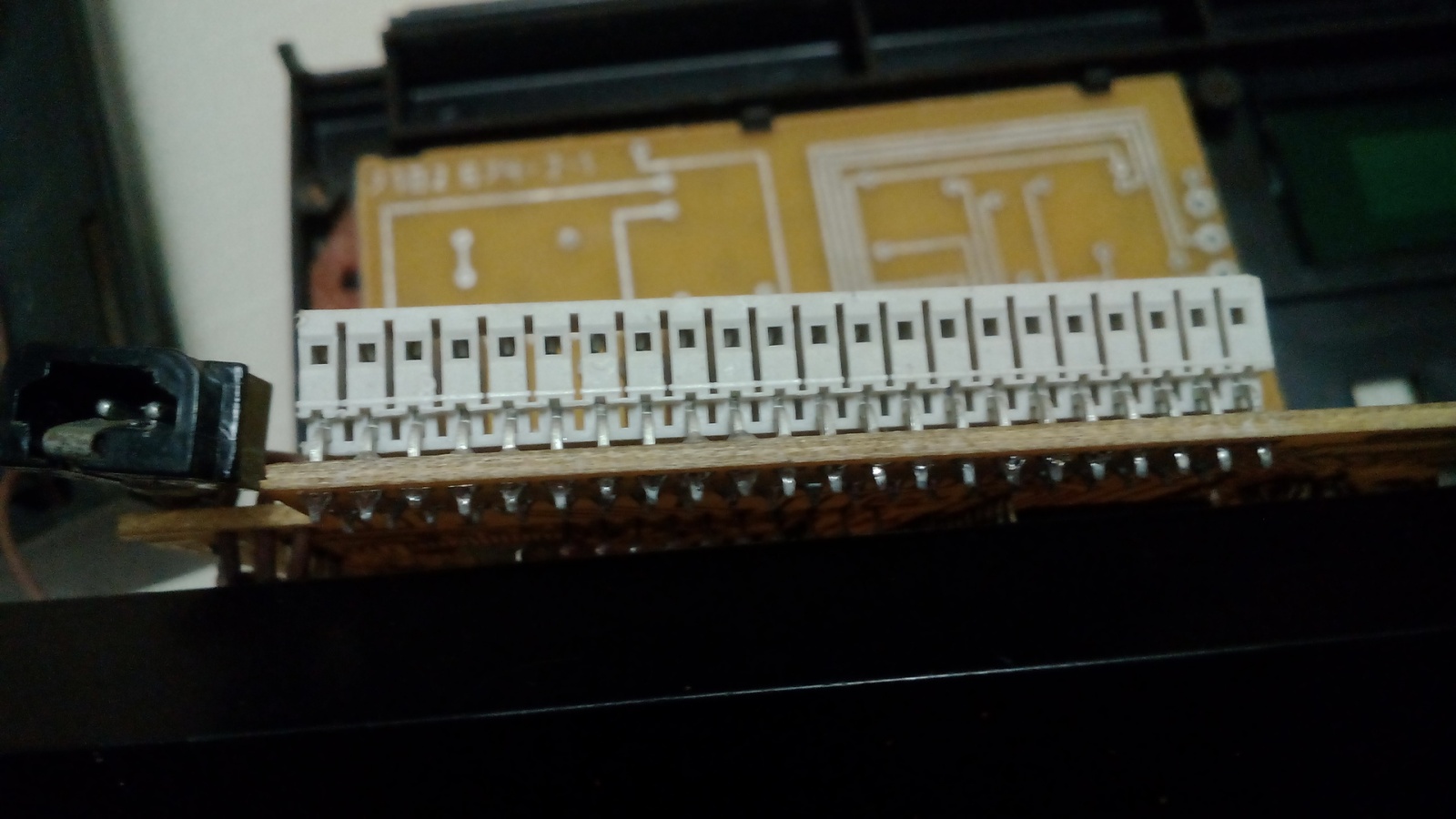

Монтаж односторонний, никакой логики на этой стороне не размещено, только дисплей (точнее 10-ти разрядный вакуумно-люминесцентный индикатор), 4 переключатели, разъём под питание от сети и внешнюю ПЗУ.
Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 12

Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 13

Старовинное гик-порно, или смотрим внутренности «Электроника МК-52» - 14

В целом, можно сказать что ничего слишком необычного или сверхсложного в данном микрокалькуляторе нет, но как по мне — то посмотреть внутренности этого «динозаврика» было довольно интересно.

Автор: vlreshet

Источник


  1. Евгений:

    Съёмная плата – это генератор напряжений анодов, сеток и накала индикатора. Съёмный он для удобства настройки. У меня настройки сбились (крутил резисторы), поэтому сейчас калькулятор включается не сразу, приходится несколько раз щёлкать вкл/выкл.

    Так чем дело-то закончилось – ты починил калькулятор или нет?

  2. maxterminal:

    Стоит “увидеть” ещё 7 микросхем помимо двух. ” – Не видим? А они есть!”

    Причем на фото они просто замечательно видны.

  3. Roloman:

    Очевидно, что ничего он не отремонтировал. Фоткать блестящие штучки на свой айфончик – это вам не высохшие ёмкости на блоке питания перепаять. Да-да, та самая плата с разъёмчиком.
