Непонятно каким путем и измышлениями, но появилось у меня хобби — моддинг флешек. Путь был тернист и заковырист, примерно такой же, что привел меня из физики космоса и научного института в IT сферу. Но это лирика, поэтому давайте отправимся в путешествие по истории создания подарочной флешки из куска рога, пары деревяшек и донора Transcend.

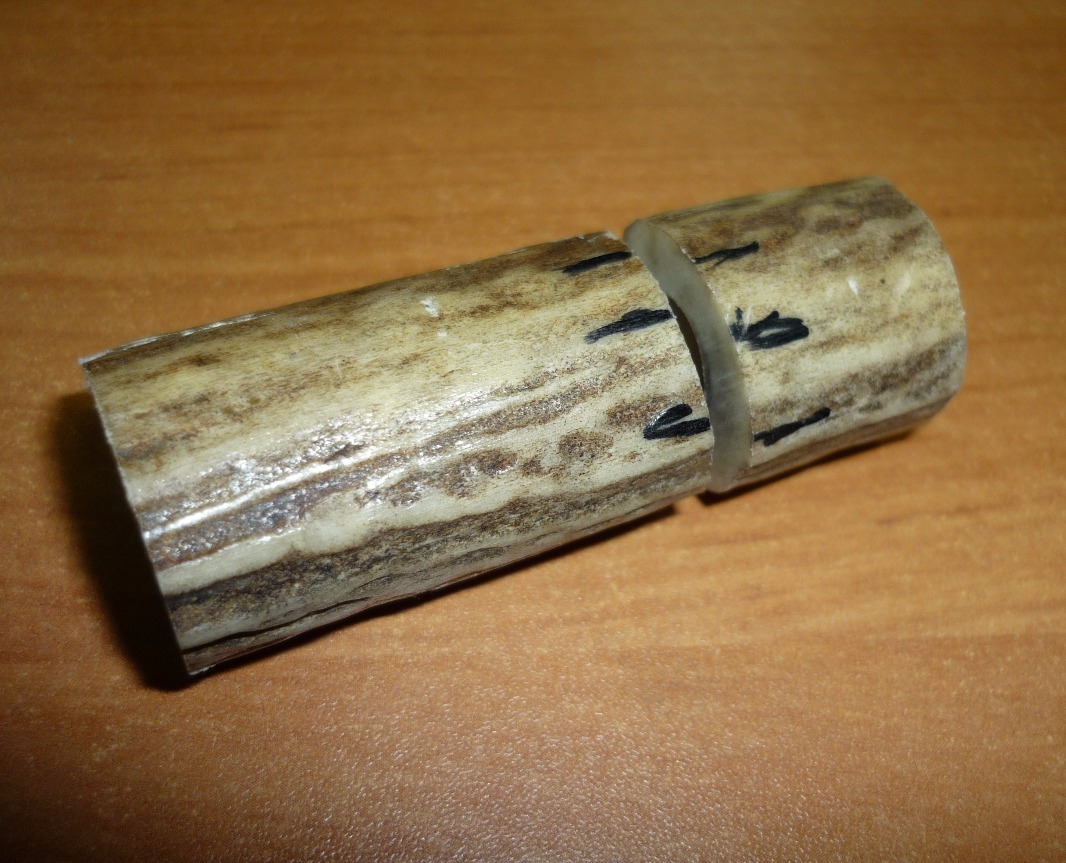

Взяв рог изюбря (благо есть знакомые охотники), прикинул на глаз необходимую мне длину, под корпус и колпачок. Отпиливая, не забываем ставить метки, для более красивого совпадения волокон и текстуры рога.

Dota 2, или «Костяные фантазии». Моддинг флешки - 2

Dota 2, или «Костяные фантазии». Моддинг флешки - 3

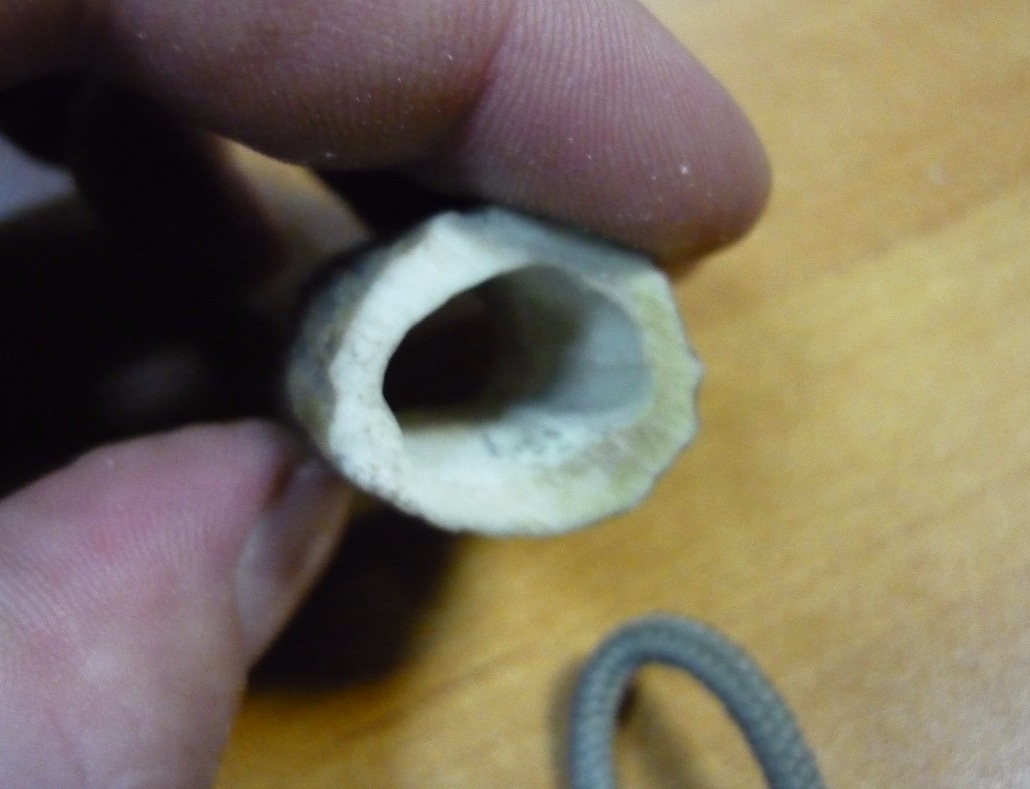

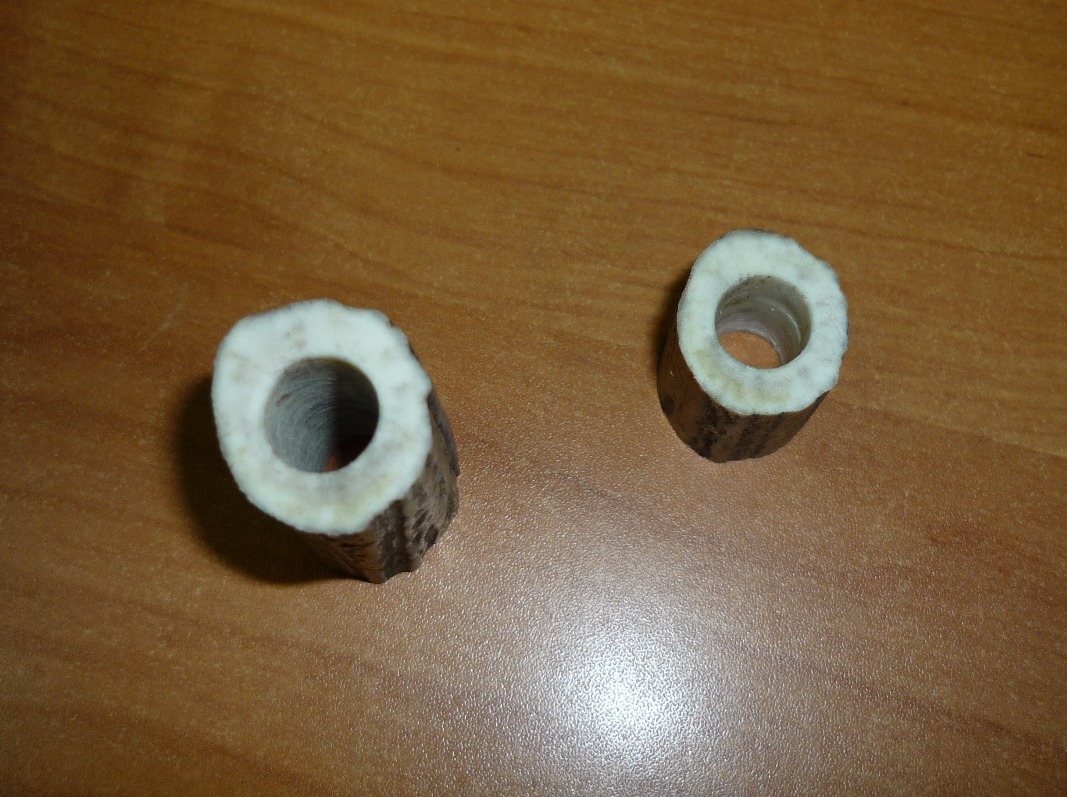

Сверлим и слегка расширяем получившиеся отверстия так, чтобы вошла микросхема.

Dota 2, или «Костяные фантазии». Моддинг флешки - 4

Dota 2, или «Костяные фантазии». Моддинг флешки - 5

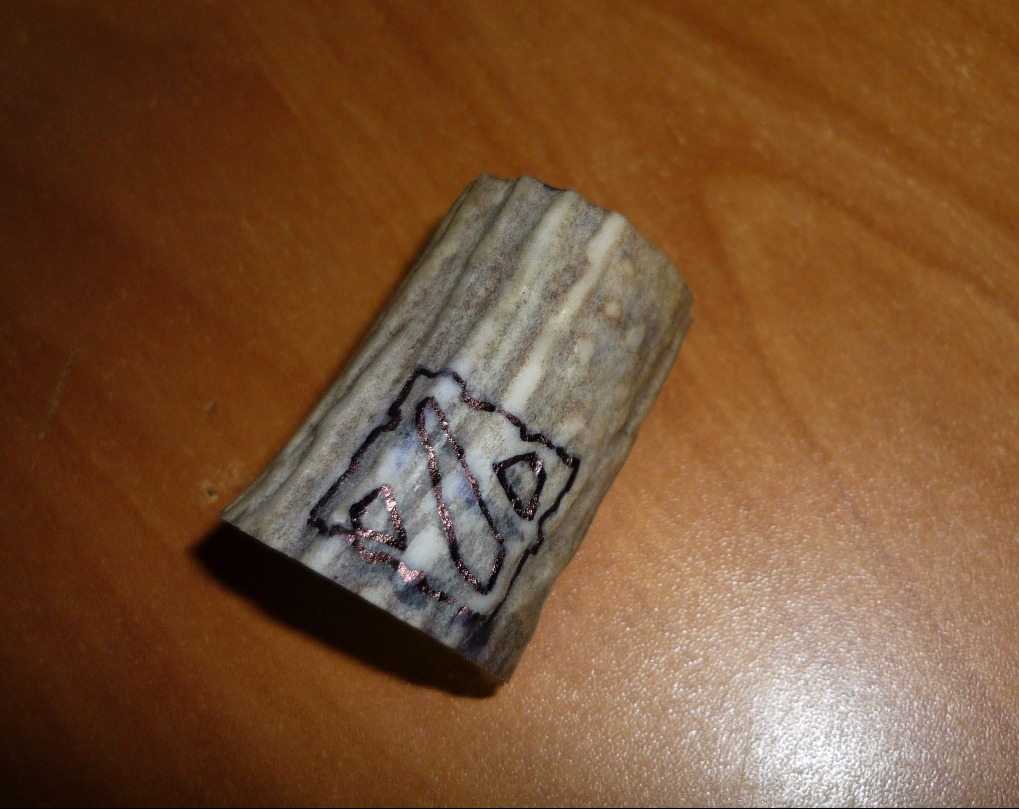

А вот дальше чуть сложнее. Женимся! Узнаём, что жена хорошо перерисовывает картинки и просим ее нанести нужное нам лого. Потому как сам, сколько не бился и не рисовал, получается что угодно, но только не значок Доты.

Dota 2, или «Костяные фантазии». Моддинг флешки - 6

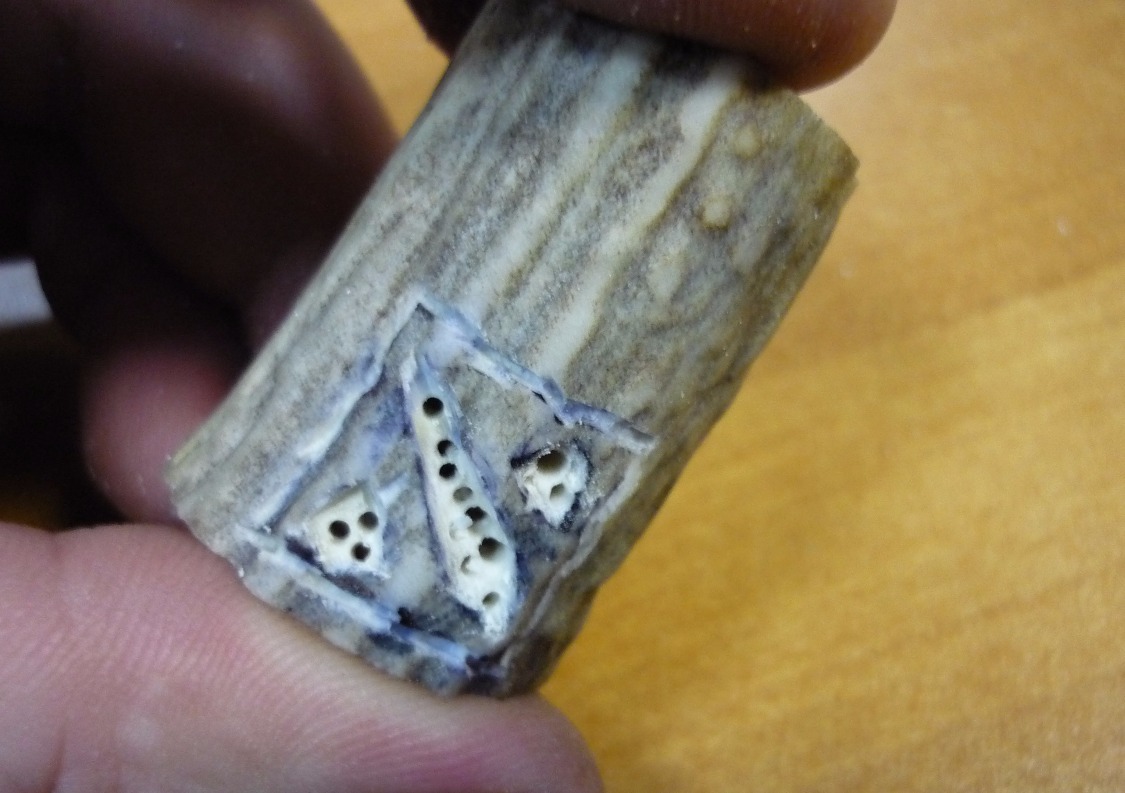

По получившемуся рисунку пробегаем граверной машинкой по контуру, а то, что будет светиться, сверлим сверлом 1мм. Восхищаемся точностью и эргономичностью проделанных отверстий, но не долго.

Dota 2, или «Костяные фантазии». Моддинг флешки - 7

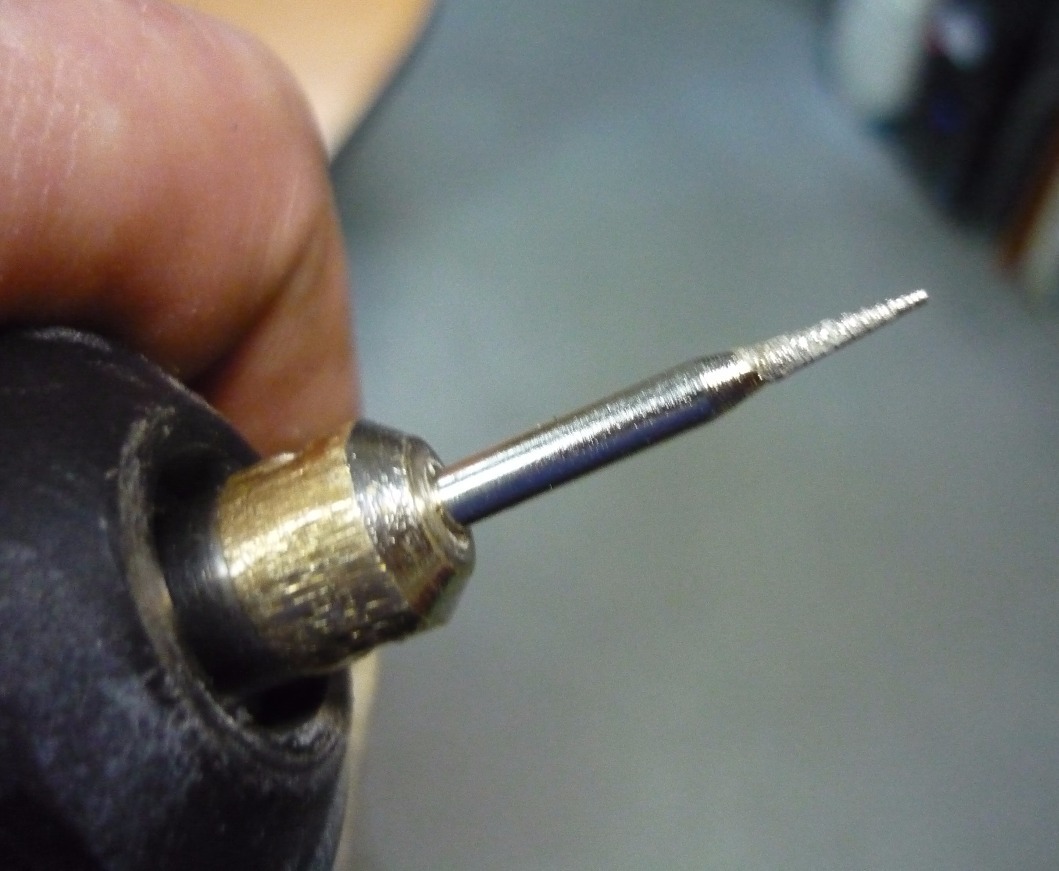

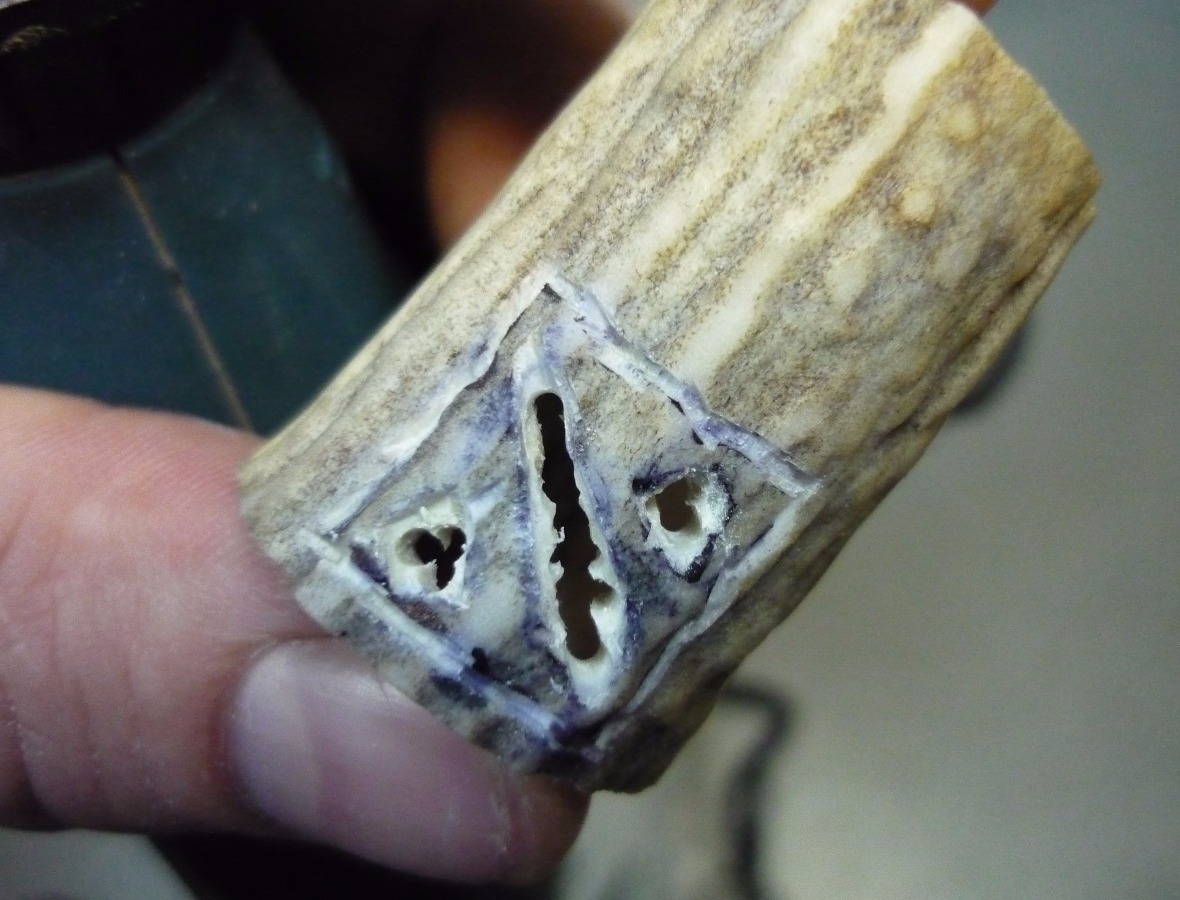

При помощи насадки с алмазным напылением пытаемся привести все в удобоваримый вид, методично стачивая все лишнее. Фото промежуточного состояния.

Dota 2, или «Костяные фантазии». Моддинг флешки - 8

Dota 2, или «Костяные фантазии». Моддинг флешки - 9

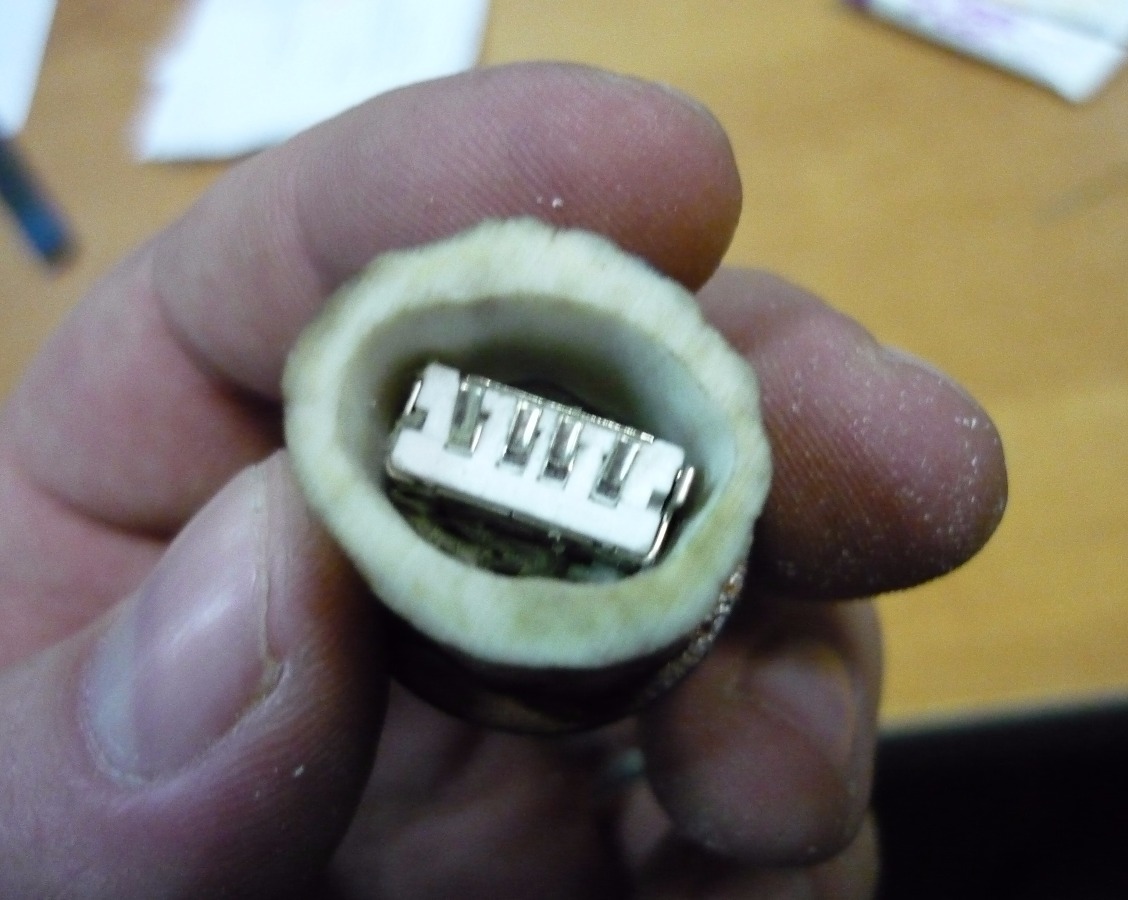

В колпачок монтируем разъем usb мама. Это позволит колпачку плотно и надежно закрываться. Фиксируем разъем внутри колпачка эпоксилином, или поксиполом.

Dota 2, или «Костяные фантазии». Моддинг флешки - 10

Этап создания больстеров — деревянных проставок между корпусом и колпачком — к сожалению не зафиксировал. Суть их чисто декоративна, две деревяшки, плотно подогнанные друг к другу, с отверстиями точно под разъем флешки. Больстеры придают изделию более эстетичный вид и закрывают неаппетитные торцы кости. Мои в данном случае из красного дерева, нравится мне сочетание красного дерева и рога.

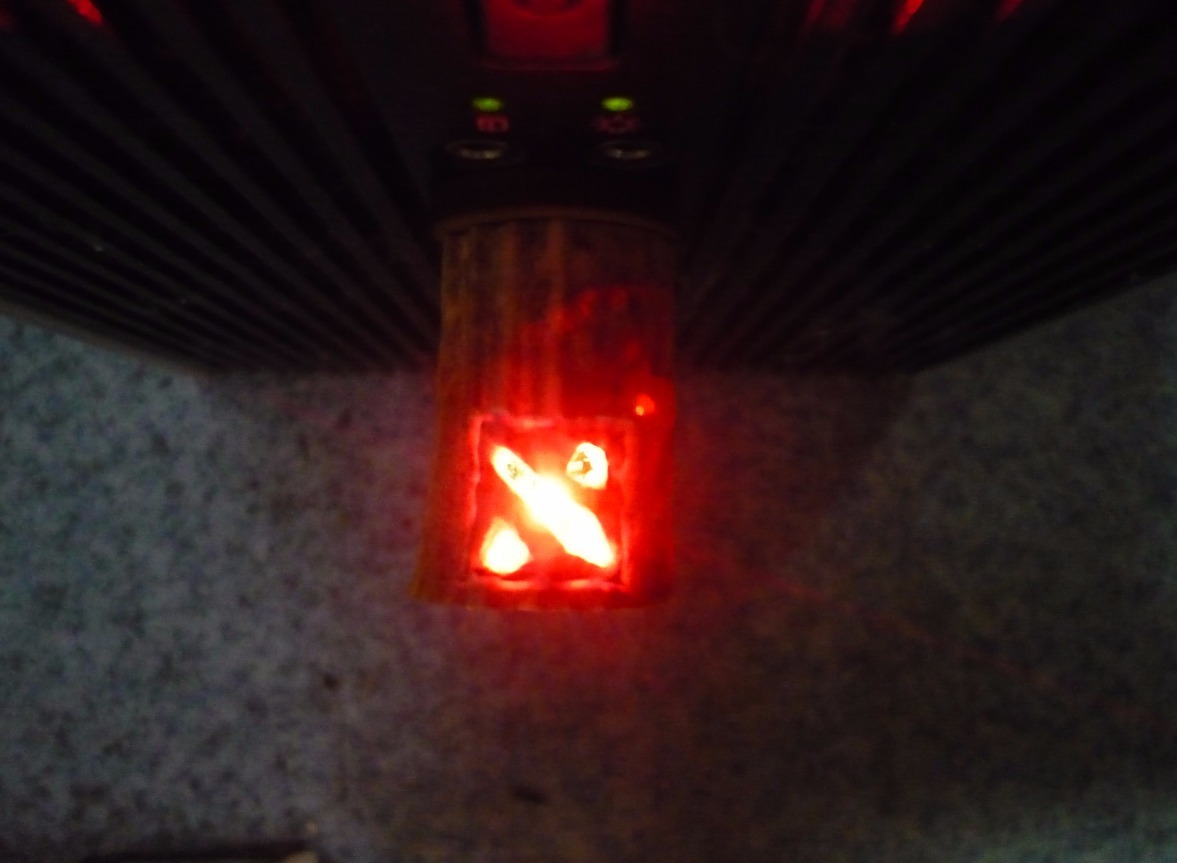

Собираем все вместе перед склейкой: корпус, больстеры, колпачок и флешка. Финальная проверка на наличие ненужных щелей, перекосов и т.п. Проверяем как будет светиться лого.

Dota 2, или «Костяные фантазии». Моддинг флешки - 11

Dota 2, или «Костяные фантазии». Моддинг флешки - 12

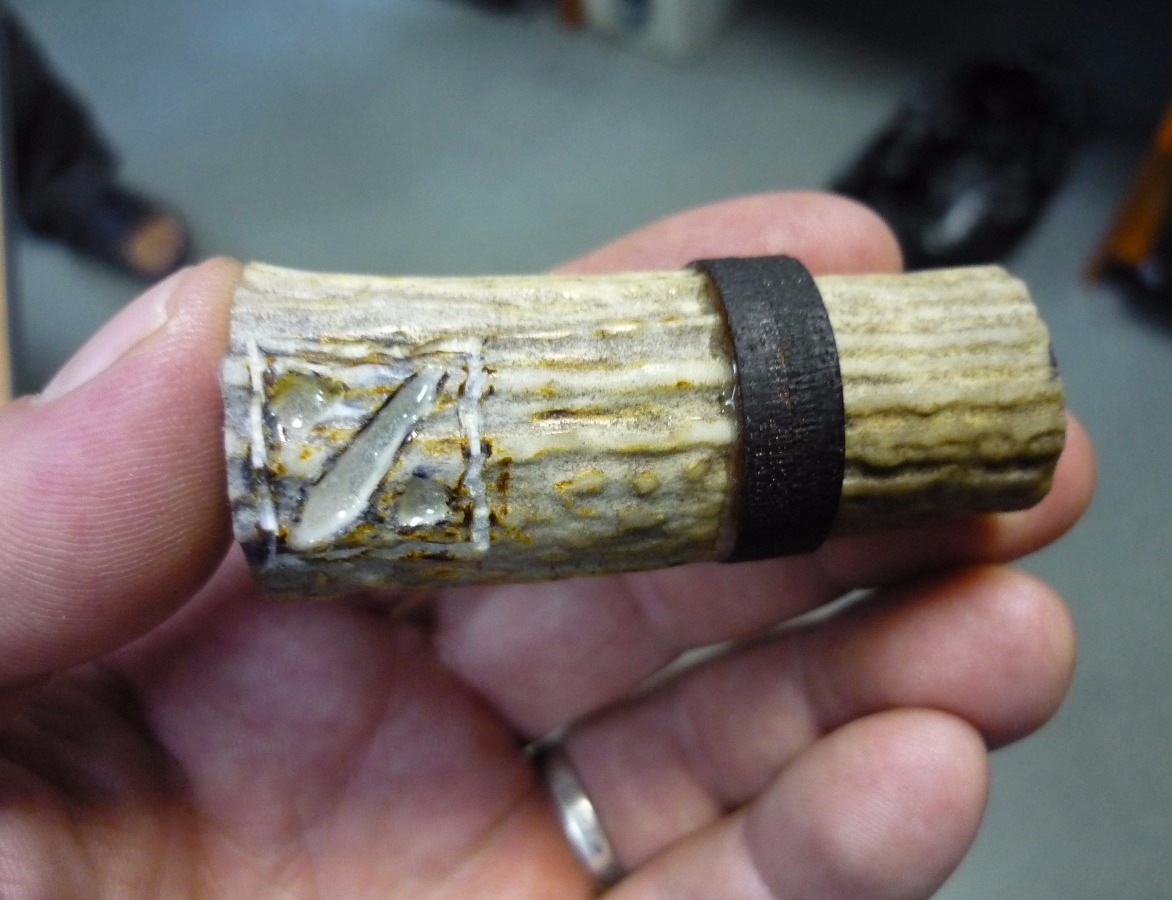

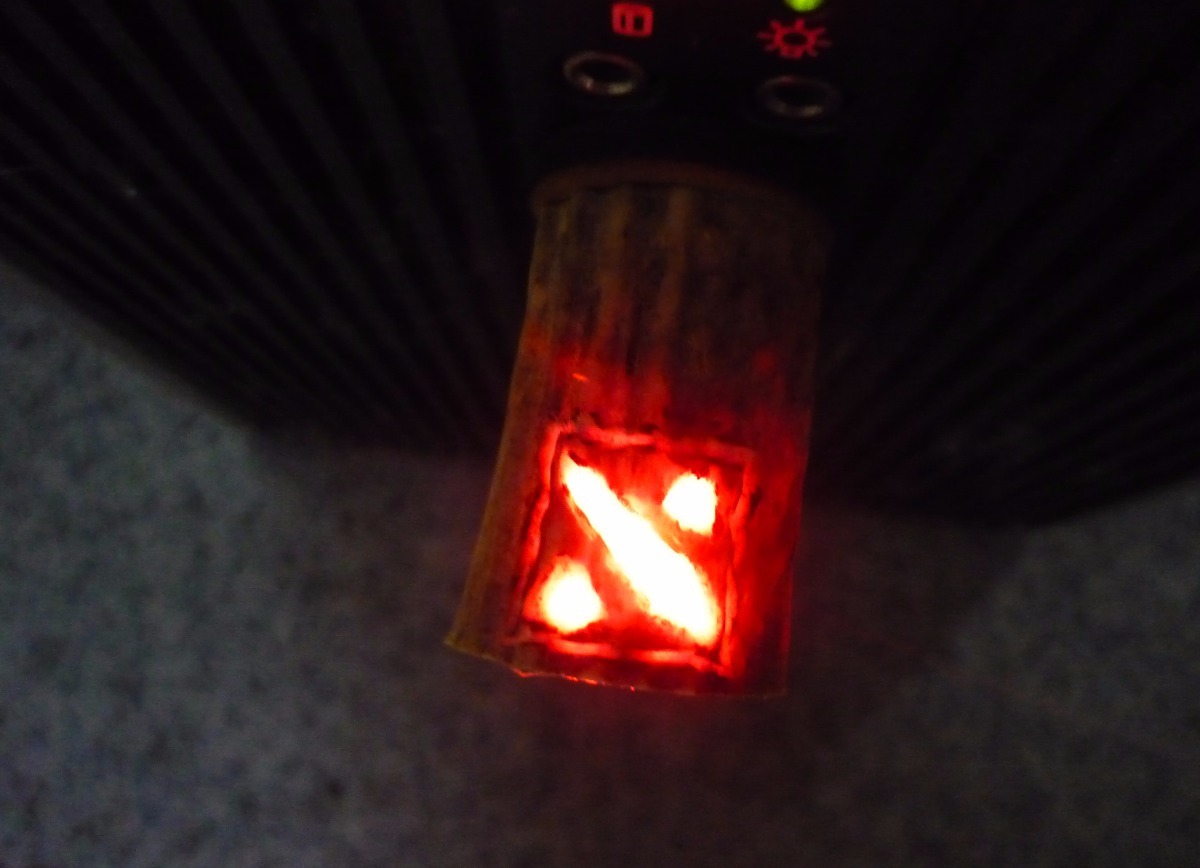

Все склеиваем эпоксидной смолой. Отверстия, которые мы так старательно сверлили и точили, тоже заливаем эпоксидкой: разный мусор и вода нам там не нужны. Проверяем яркость подсветки после заливки.

Dota 2, или «Костяные фантазии». Моддинг флешки - 13

Dota 2, или «Костяные фантазии». Моддинг флешки - 14

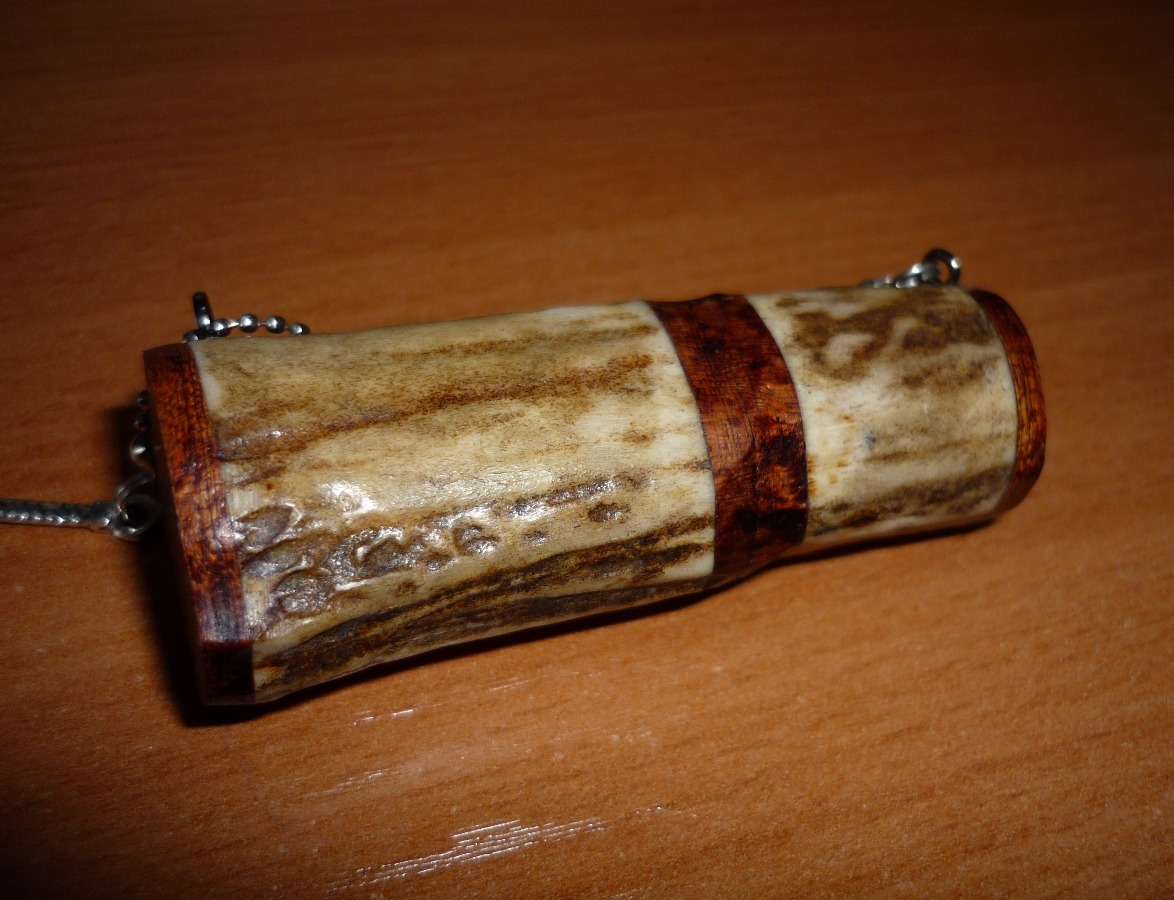

Приклеиваем деревянное основание к флешке и верх колпачка. Стачиваем все лишнее, шлифуем, полируем воском.

Dota 2, или «Костяные фантазии». Моддинг флешки - 15

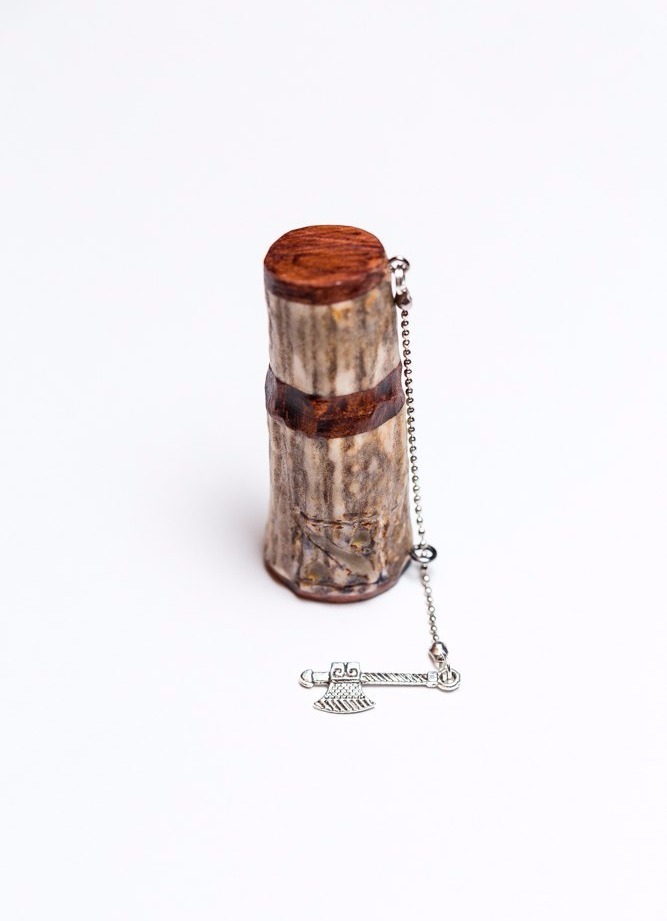

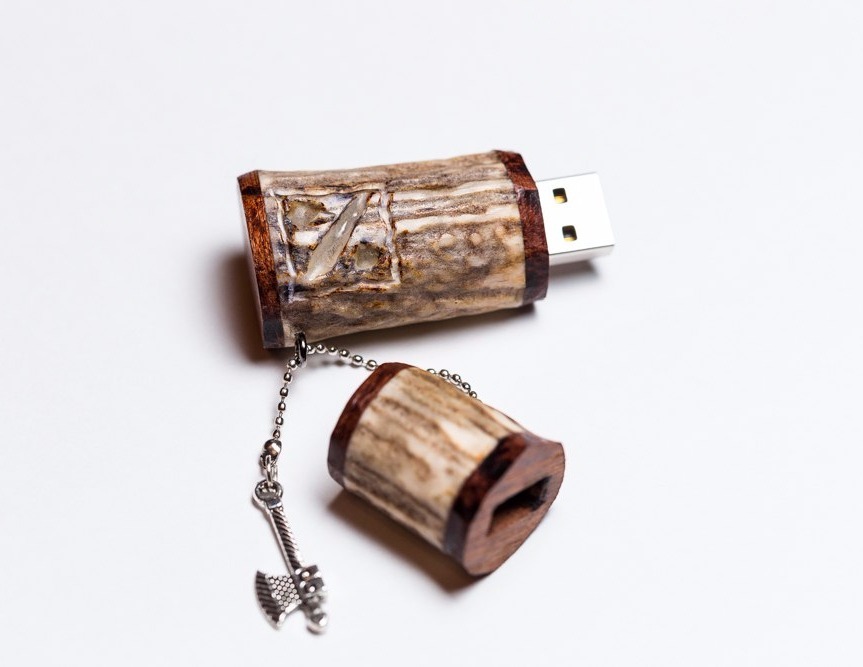

Вешаем цепочку с подвесом, который не даст потерять (забыть где-нибудь) наш колпачок. Ну и как же без шкатулки тематической: так как все это делалось для человека, фанатеющего по персонажу Axe из Dota2.

Dota 2, или «Костяные фантазии». Моддинг флешки - 16

Dota 2, или «Костяные фантазии». Моддинг флешки - 17

Dota 2, или «Костяные фантазии». Моддинг флешки - 18

Dota 2, или «Костяные фантазии». Моддинг флешки - 19

Вот что у нас получилось. Если будут вопросы, с удовольствием отвечу.

Автор: Grader
