Мотив

Начну с того, что каждый человек живёт во времени, которое, к огромному сожалению, не возможно остановить. И раз мы живём в этом мире, то давайте следить за временем и не упускать ни минуты, тратя её впустую. Для этого я и сделал это чудесное устройство, по имени часы.

Начнём!

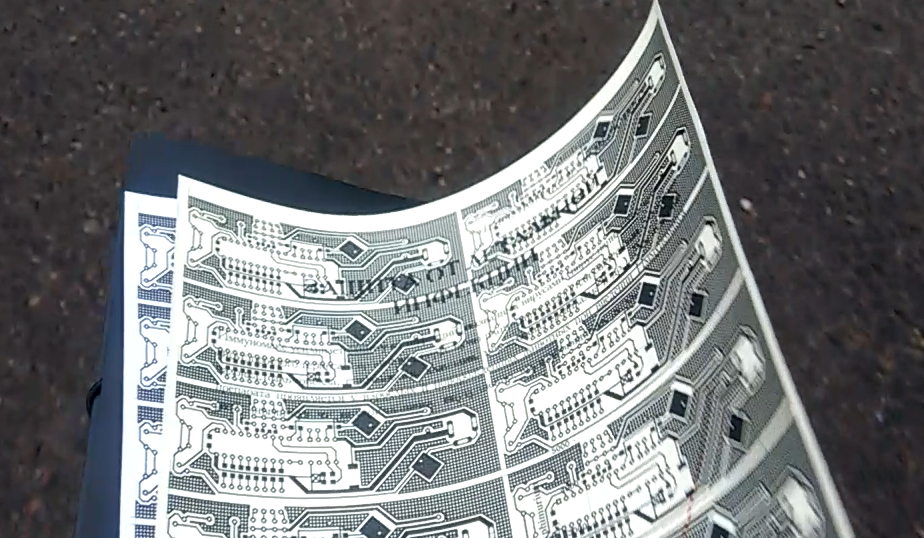

На улице встало солнце, я нарисовал плату и почесал на ксерокс, дабы напечатать плату


Дальше те, кто знают как изготавливаются платы поймут, что я перевёл рисунок утюгом на текстолит, протравил, залудил и т.д., а те, кто не в курсе — почитайте в интернете про изготовление плат методом ЛУТ — (Лазерно-утюжная технология).

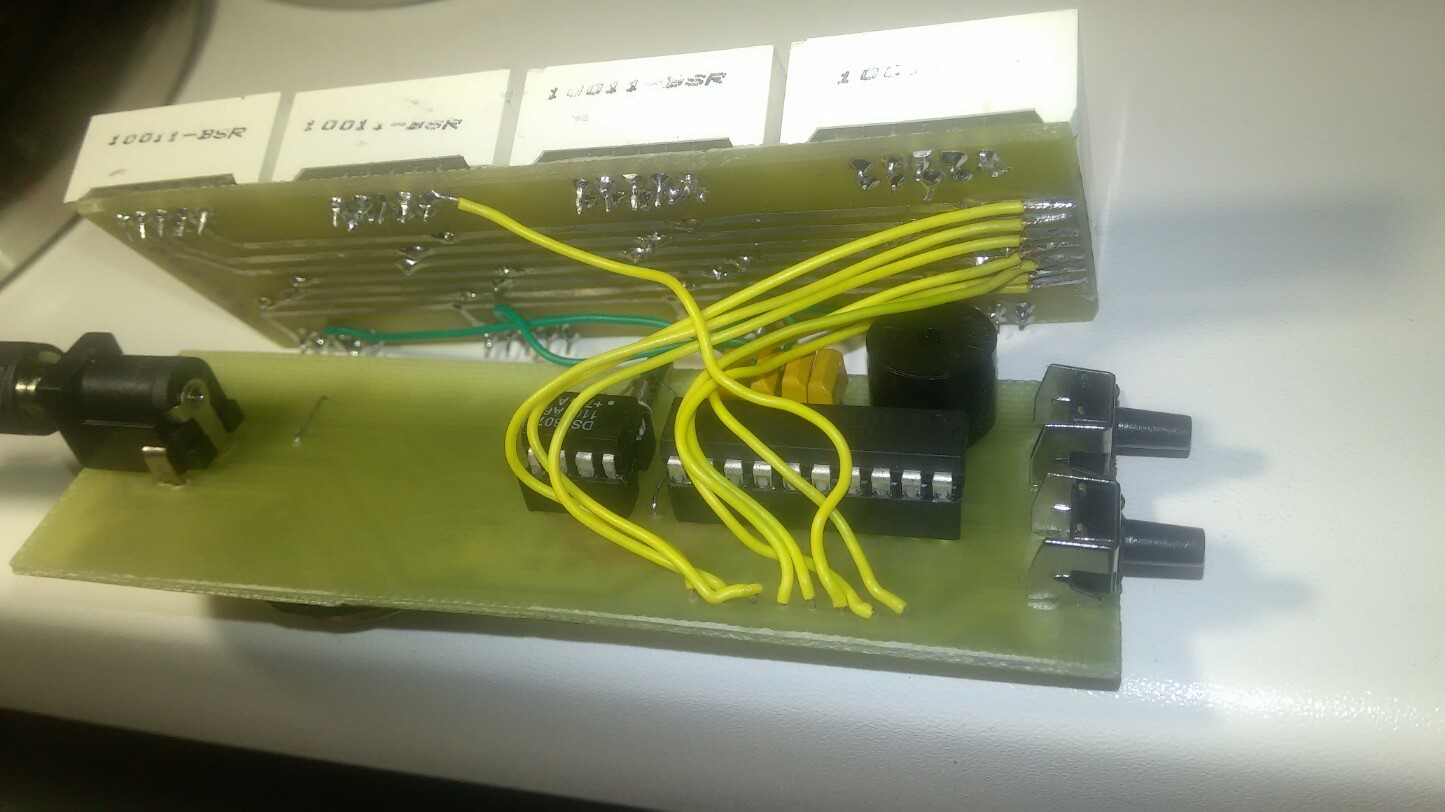

результат я заснять забыл, но думаю, что качество будет видно и на готовой плате:


Видно места, которые не взялись, но ничего страшного не случилось, отстал только полигон.
Дальше нужно было запаять компоненты, на которых я особо останавливаться не буду, только оставлю их список:

  • AtTiny2313 — 8ми битный микроконтроллер
  • ds1307 — микросхема-счётчик с неплохой точностью
  • часовой кварц на 32.768кГц
  • 2 резистора на 10 КОм
  • 7 резисторов на 10 Ом
  • 1 резистор на 5.2 КОм
  • 4 резистора на 1 КОм
  • 4 транзистора КТ315 (их современные братья)
  • буззер на 5 вольт
  • 2 тактовые кнопки (угловой монтаж)
  • 4 индикатора (10011-BSR) общий анод
  • тантал на 47 микрофарад
  • и гнездо питания и угловым креплением (диаметр отверстия — 5.1мм, диаметр центр. контакта — 1.5мм)

И пускай вас не смущает длина этого списка, ведь мы собираем устройство на долгие года, и оно должно быть собрано на должном уровне!

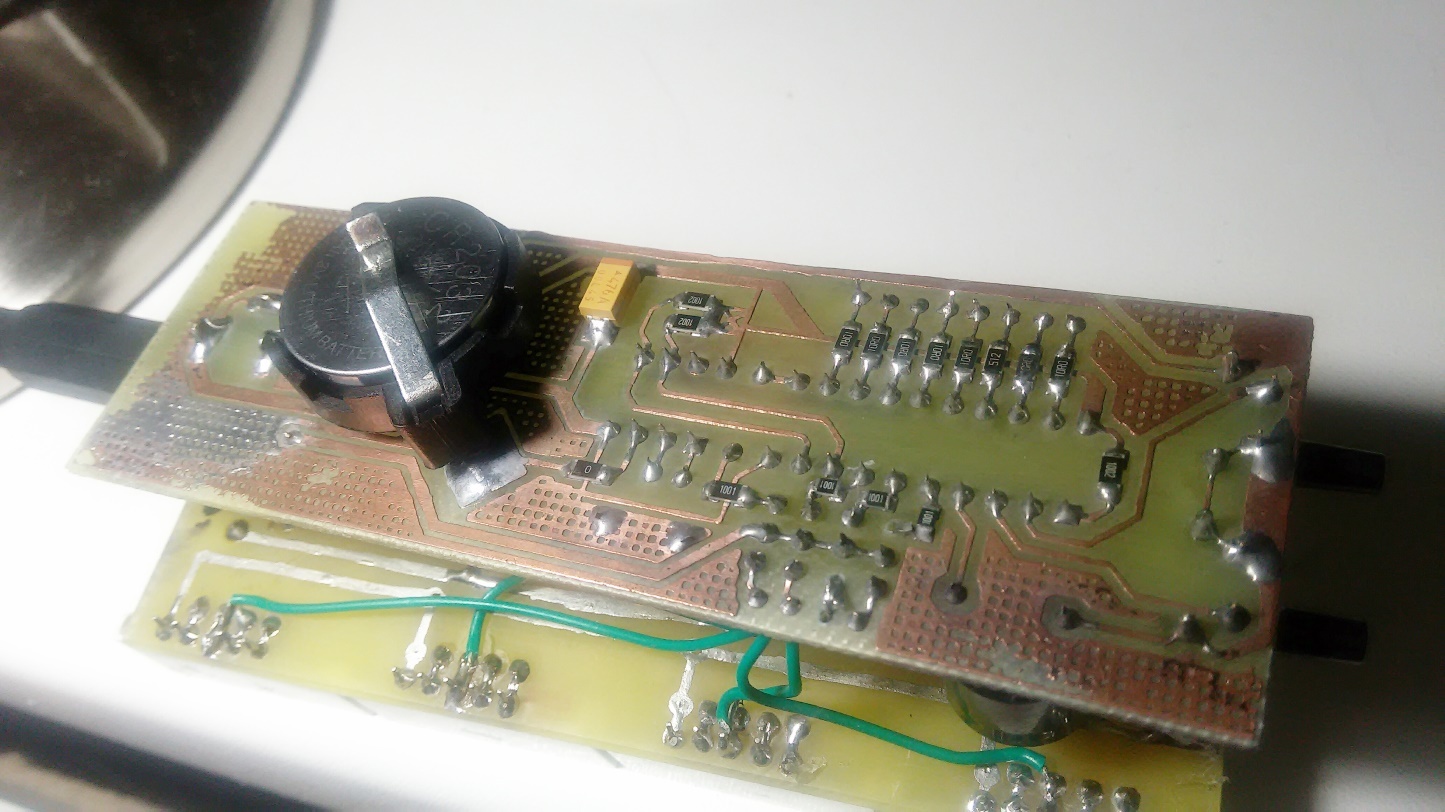

Кто желает посмотреть на плату с другой стороны, вот фото:


Программа

Как и все устройства, часы нуждаются в программе. В данном случае программа написана на языке BASIC в BASCOM AVR. Этот язык очень удобный для программирования, так как код понятный, эффективный и занимает не много места на микроконтроллере. Писать программу с ноля я не стал, а взял исходник одной статьи сайта паяльник. Кто интересуется — найдёт, я же просто оставлю доработанный мною код тут:

$regfile = "attiny2313.dat"
$crystal = 8000000

Dim Count As Byte
Dim Number(4) As Integer
Dim Pointmem As Byte
Dim Point As Bit
Dim Mine As Byte
Dim Hour As Byte
Dim Seco As Byte
Config Porta.1 = Output
Porta.1 = 1
Waitms 10
Porta.1 = 0
Waitms 70
Porta.1 = 1
Waitms 10
Porta.1 = 0
Config Portb = Output
Config Porta.0 = Output
Config Portd.2 = Output
Config Portd.3 = Output
Config Portd.6 = Output
Config Sda = Portd.5
Config Scl = Portd.4
Config Pind.0 = Input
Portd.0 = 1
Config Pind.1 = Input
Portd.1 = 1
Config Timer1 = Timer , Prescale = 64
On Timer1 Awake:
Config Timer0 = Timer , Prescale = 64
On Ovf0 Refresh
Dig1 Alias Porta.0 : Dig2 Alias Portd.2 : Dig3 Alias Portd.3 : Dig4 Alias Portd.6
Enable Interrupts
Enable Ovf0
Enable Timer1
Start Timer1

Hour = 0
Mine = 0

If Pind.1 = 0 And Pind.0 = 0 Then
Porta.1 = 1
Waitms 100
Porta.1 = 0
Hour = 0
Mine = 0
Seco = 1

Seco = Makebcd(seco)
I2cstart
I2cwbyte &HD0
I2cwbyte 0
I2cwbyte Seco
I2cstop

Mine = Makebcd(mine)
I2cstart
I2cwbyte &HD0
I2cwbyte 1
I2cwbyte Mine
I2cstop

Hour = Makebcd(hour)
I2cstart
I2cwbyte &HD0
I2cwbyte 2
I2cwbyte Hour
I2cstop
Waitms 1000
Porta.1 = 1
Waitms 10
Porta.1 = 0
End If

Do
I2cstart
I2cwbyte &HD0
I2cwbyte &H00
I2cstart
I2cwbyte &HD1
I2crbyte Seco , Ack
I2crbyte Mine , Ack
I2crbyte Hour , Nack
I2cstop
Seco = Makedec(seco)
Mine = Makedec(mine)
Hour = Makedec(hour)

If Seco = 80 Then
Seco = 10
Seco = Makebcd(seco)
I2cstart
I2cwbyte &HD0
I2cwbyte 0
I2cwbyte Seco
I2cstop
End If

If Hour > 9 Then
Number(1) = Hour / 10
Number(1) = Abs(number(1))
Else
Number(1) = 20
End If

Number(2) = Hour Mod 10

If Mine > 9 Then
Number(3) = Mine / 10
Number(3) = Abs(number(3))
Else
Number(3) = 0
End If

Number(4) = Mine Mod 10

If Pind.1 = 0 Then
Porta.1 = 1
Waitms 10
Porta.1 = 0
If Mine = 59 Then
Mine = 0
Else
Incr Mine
End If

Mine = Makebcd(mine)
I2cstart
I2cwbyte &HD0
I2cwbyte 1
I2cwbyte Mine
I2cstop
Else

If Pind.0 = 0 Then
Porta.1 = 1
Waitms 10
Porta.1 = 0
If Hour = 23 Then
Hour = 0
Else
Incr Hour
End If
Hour = Makebcd(hour)
I2cstart
I2cwbyte &HD0
I2cwbyte 2
I2cwbyte Hour
I2cstop
End If
End If

Waitms 250
Loop

Awake:
If Point = 1 Then
Porta.1 = 1
Waitus 10
Porta.1 = 0
End If
Toggle Point
Return

Refresh:
Reset Dig1 : Reset Dig2 : Reset Dig3 : Reset Dig4
Incr Count : If Count > 4 Then Count = 1
If Count = 2 And Point = 1 Then
Pointmem = Number(2) + 10
Portb = Lookup(pointmem , Digits)
Else
Portb = Lookup(number(count) , Digits)
End If
Select Case Count
Case 1 : Set Dig1
Case 2 : Set Dig2
Case 3 : Set Dig3
Case 4 : Set Dig4
End Select
Return

Digits:

Data &B00101000 , &B01111011 , &B00110100 , &B00110010 , &B01100011
Data &B10100010 , &B10100000 , &B00101011 , &B00100000 , &B00100010
Data &B00001000 , &B01011011 , &B00010100 , &B00010010 , &B01000011
Data &B10000010 , &B10000000 , &B00001011 , &B00000000 , &B00000010
Data &B11111111

Прошиваем почти 2 килобайта кода в мк и наблюдаем как только-что ожившее устройство начало служить человеку.
Чесно сказать, я испытываю невероятное удовольствие от того, что могу создать нечто такое, что для многих далёкое и не понятное)

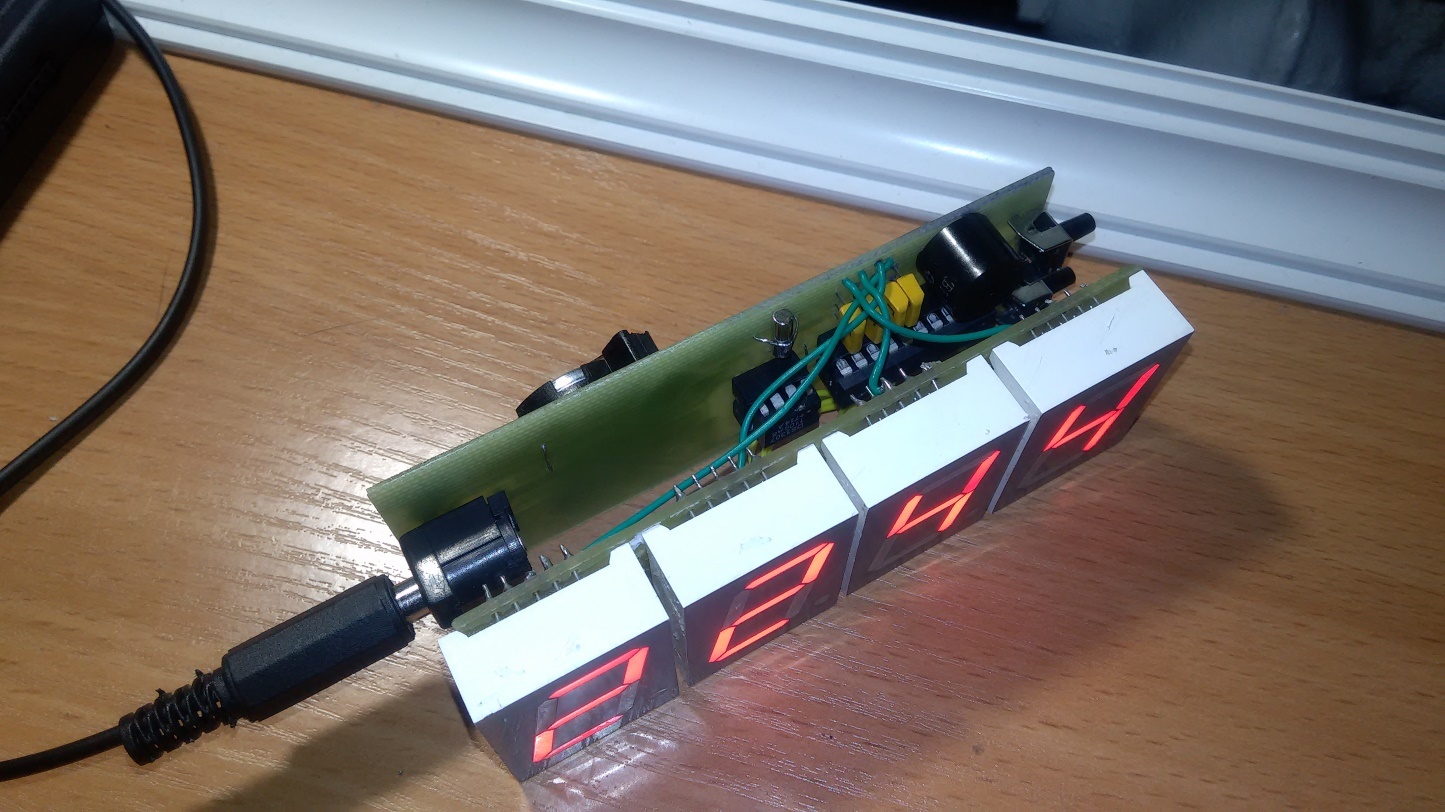

Так выглядит устройство без корпуса, корпус буду делать после написания статьи:


И так, часы готовы, а как они работают? Это я демонстрирую в первой половине этого видео (не прошу подписки или чего-то ещё, просто материал)

Заключение

Таким образом, за 2 дня я сделал устройство, которое покажет мне, сколько мне осталось заниматься одним делом и переходить к другому, когда пора идти, или начать что-то важное.
Ну а на этом всё, спасибо тем, кто дочитал до конца, успехов вам в ваших проектах, и как говорится: «треска вам, 47, и до встречи на других частотах! QRZ..»
