Все мы пользуемся мобильной связью, и не задумываемся, насколько сложный путь приходится пройти нашему голосу, чтобы быть услышанным собеседником, за сотни и тысячи километров. Огромный объем задач выполняется самой простой телефонной трубкой, даже в момент ожидания вызова (когда она лежит у вас на столе), и поневоле проникаешься уважением к тем, кто все это разработал сначала в теории, а потом и воплотил в реальном оборудовании.

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 1

За обычными действиями: взять телефон, набрать номер, и услышать голос в трубке, скрывается столько технических деталей, фундаментальных открытий и технологических преобразований, что нам потребуется разбить описание на несколько этапов, и рассмотреть каждый из них отдельно.

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 2
Начиналось-то все просто.

Первое что приходит в голову, когда мы пытаемся общаться на большом расстоянии – увеличить громкость источника звука, например с помощью рупора как на рисунке выше, и чувствительность приемника:

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 3

Однако, если необходимо передать звук между помещениями, рупоры становятся бесполезны, и пытливый инженерный ум, разработал варианты «воздухопроводов», по которым можно передать сообщение от одной точки до другой.

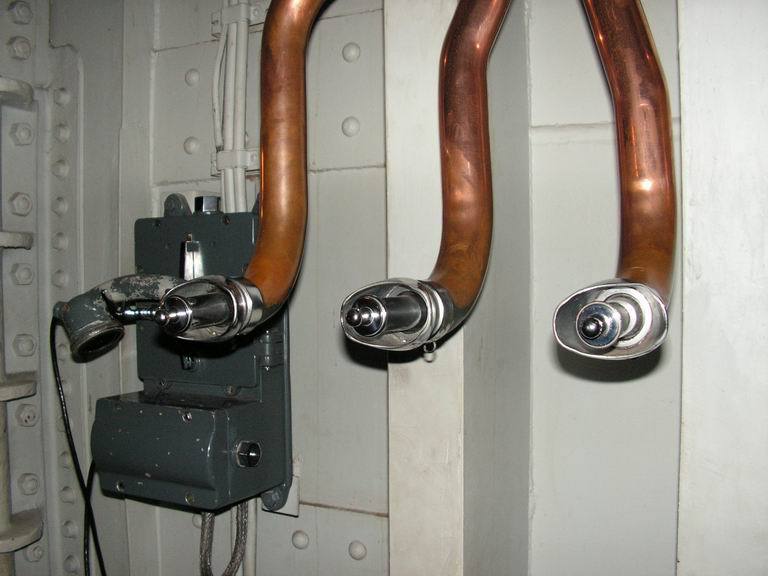

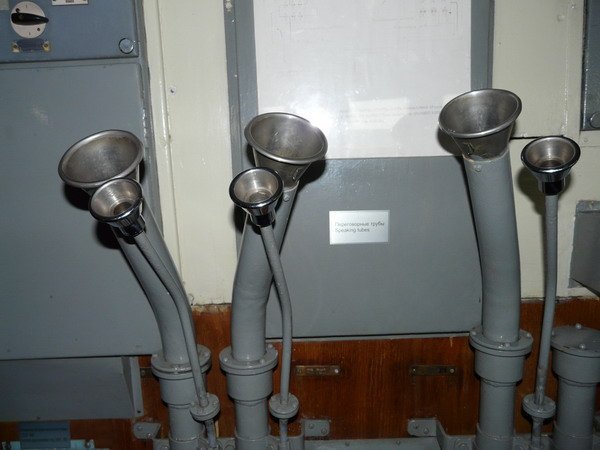

Для примера – переговорные устройства, которые до сих пор можно встретить на больших кораблях:

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 4

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 5

Все эти ухищрения, позволяют передать звуковые колебания (из которых собственно и состоит наша речь), на немного большие расстояния, чем задумано природой. Но нам требуется обеспечить передачу голоса практически на неограниченное расстояние, через любые препятствия!

Так появляется идея не передавать оригинальные звуковые волны, а провести промежуточное преобразование в другую передающую среду, которая сохранит необходимую информацию без потери данных, и позволит восстановить ее на принимающей стороне. В качестве промежуточной среды могут быть использованы различные материалы или физические явления. В детстве, вероятно, многие занимались изготовлением «телефонов» из подручных средств, например пара коробков и обычная нить:

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 6

При всей простоте решения, звук из одного коробка, через упругие колебания нити, отлично передается на второй, где его можно отчетливо расслышать. Однако минусов в этом решении намного больше плюсов: для передачи упругих колебаний от коробка по нити, требуется натянуть нить и обеспечить, чтобы она ни к чему не прикасалась; максимальное расстояние, на которые можно передать голос с использованием таких упругих колебаний – всего десятки метров и т.д. Все это исключает возможность использования этого, и подобных ему, преобразований, в качестве реального переговорного устройства.

Описанные выше поиски вариантов передачи голоса, приводят нас к необходимости выбора подходящей промежуточной среды, и методов качественного преобразования звуковых колебаний – в параметры новой среды и обратно. Из всего многообразия физических явлений и материалов, лучше всего соответствует данным требованиям электромагнитный сигнал, и здесь, наконец, можно начать описание первого преобразования, которое осуществляется в современных беспроводных сетях:

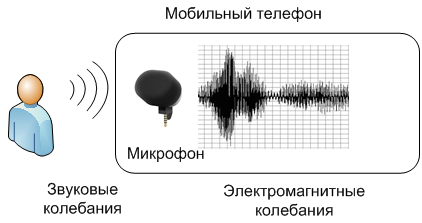

Первое преобразование: Голос – Электромагнитный сигнал

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 7

Для выполнения преобразования «Звуковые колебания – Электромагнитные колебания», применяется устройство названное «Микрофон», от греческого микрос – маленький, фон – звук.

Попробуем описать основные вехи в развитии технологии преобразования звука в элетромагнитные колебания.

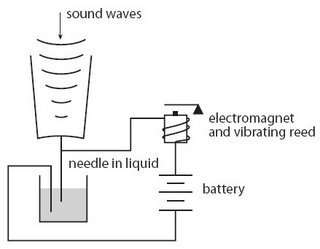

1. Жидкостный передатчик «liquid transmitter» Александра Бэлла
Считается, что именно с него началась разработка преобразователей звук-электричество. Александр Бэлл проводил эксперименты в 1876 году, и даже сумел по проводам передать свой голос, на небольшое расстояние.

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 8Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 9

В рупор расположенный наверху необходимо было говорить, тонкая игла (или проволока) крепилась к нижней части диафрагмы закрепленной на рупоре, и перемещалась под воздействием звуковых колебаний. В нижней емкости находился раствор воды с небольшим количеством кислоты (для улучшения электропроводности), игла при перемещении с диафрагмой больше или меньше погружалась в жидкость, и менялось сопротивление системы, которое отслеживалось на устройстве с катушкой и магнитом.
Недостатки решения видны невооруженным взглядом – громоздкое устройство, наличие жидкостей, низкая точность преобразования. Все это не позволило применять опытное устройство для коммерческих проектов, но начало было положено.
Пытливый читатель может попытаться воспроизвести такое устройство, например, по рекомендациям с этого сайта: Пошаговые рекомендации для изготовления «жидкостного передатчика Бэлла»

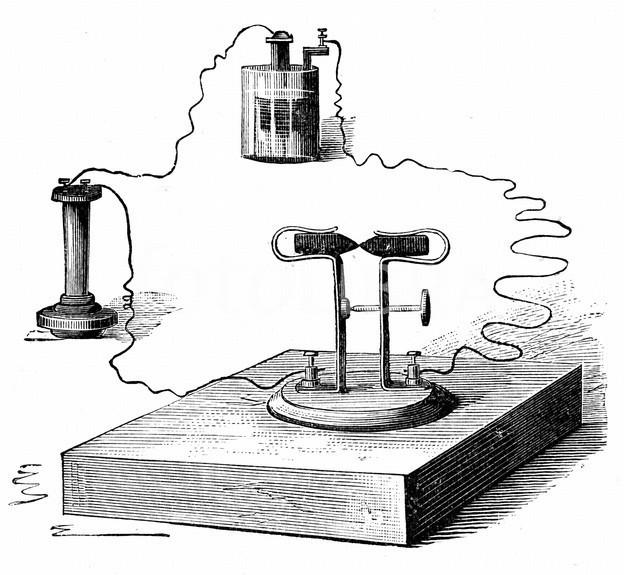

2. Угольный (стержневой) микрофон Дэвида Хьюза

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 10Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 11

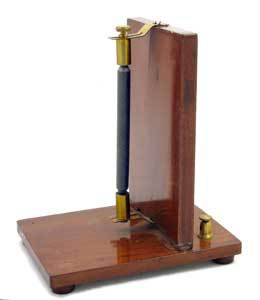

Спустя несколько лет, Дэвид Хьюз представил другой вариант микрофона, в котором в качестве преобразователя звук-электричество использовался угольный стержень. Под воздействием звуковых колебаний, изменялась площадь контакта угольного стержня с металлической площадкой, и пропорционально изменялось сопротивление стержня. Это устройство уже применялось в практических целях, для реальной передачи голоса. Но наступала эра продвинутого решения на основе углерода (того же угля что применял Хьюз в своем стержне).

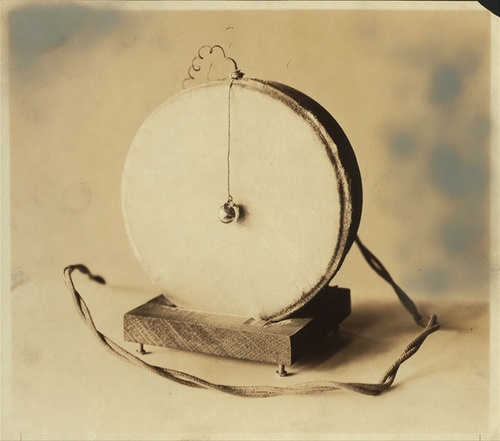

3. Угольный (порошковый) микрофон Эдисона

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 12Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 13

Первенство в разработке данного микрофона оспаривалось долго, между американскими инженерами Беллом, Берлинером и Эдисоном, есть также данные о том, что российский инженер Михальский, примерно в то же время, изготовил схожее устройство.

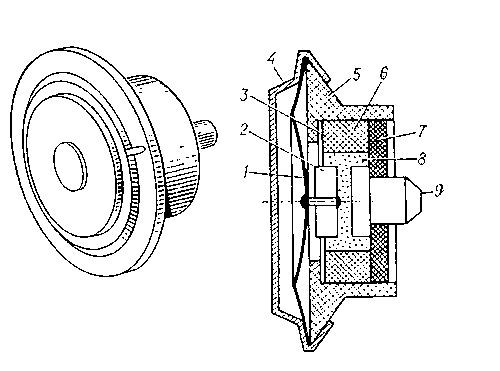

Согласно общепринятой версии, изобретателем считается Эдисон, а основным разработчиком и популяризатором – лаборатория Белла (которая выкупила ранний патент Берлинера, и приняла изобретателя на работу, но затем Эдисон в суде доказал свое первенство). Принцип действия данного микрофона, основан на том, что измельченный в мелкий порошок уголь, меняет электрическое сопротивление, в зависимости от своей плотности. Таким образом – мембрана под воздействием звуковых волн меняет плотность угольного порошка, что приводит к изменению характеристик проходящего через него электрического тока. Микрофон оказался настолько удачен, что применялся с конца 19 века вплоть до начала 21, в аппаратах, где используется аналоговая передача голоса (о Цифро-Аналоговых Преобразованиях мы будем говорить в следующей части).

4. Динамические и конденсаторные микрофоны

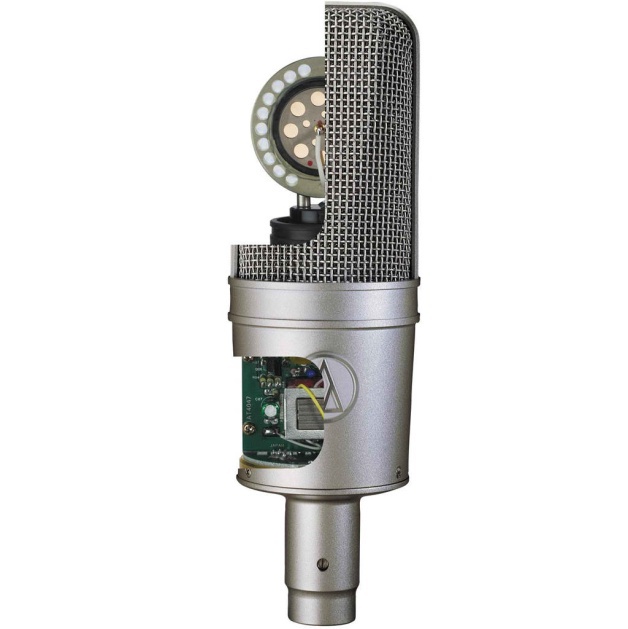

Дальнейшее развитие технологий, привело к разработке конденсаторных и динамических микрофонов, примерно в 20-30х годах 20 века. В конденсаторном микрофоне изменение параметров электрического тока, происходит за счет изменения емкости конденсатора, одна из токопроводящих пластин которого выполнена в виде мембраны, двигающейся под воздействием звуковых волн.

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 14Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 15

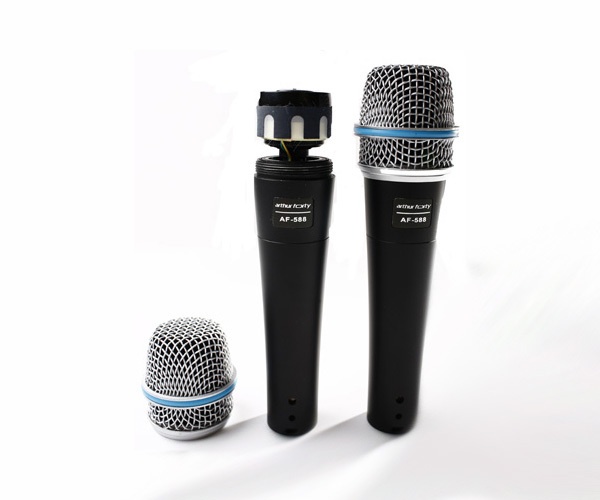

Динамический микрофон состоит из неподвижного магнита, и обмотки, которая перемещается вместе с мембраной, создавая, таким образом, электрический ток.

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 16Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 17

Оба варианта микрофонов обладают своими преимуществами и недостатками, и сейчас применяются конструкции как конденсаторные, так и динамические. Эти микрофоны позволяют уловить такие частоты звуковых колебаний, которые недоступны для восприятия человеческим ухом, таким образом, для наших целей – преобразования голоса в электрический сигнал, их возможностей хватает с лихвой. Необходимо лишь уместить эту конструкцию в корпус мобильного телефона. Для этого инженерам пришлось еще немного поломать голову.

5. Электретные микрофоны с поверхностным монтажом
Основное требование к микрофонам, для использования в составе сотового телефона – минимальные размеры, и приемлемое качество преобразования. Для таких целей наилучшим образом подошел один из вариантов конденсаторного микрофона: электретный микрофон. В нем одна обкладка выполнена из электретного материала, который способен долго сохранять поляризованное состояние, после снятия внешнего воздействия.

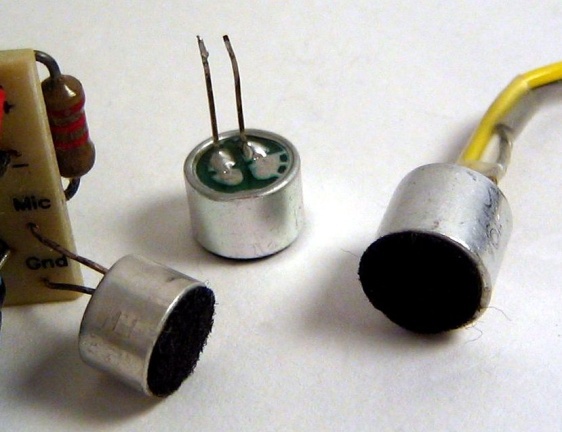

Первые модели электретных микрофонов выполнялись в виде капсюлей, и уже могли применяться в трубках сотовых телефонов:

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 18

Позднее, с появлением и развитием технологий поверхностного монтажа печатных плат (SMD), миниатюризация электретных микрофонов достигла максимальных значений, и мы, наконец, можем уместить наш микрофон в телефоне толщиной менее 10 мм.

Доставляем голос в мобильной сети: шаг 1 — как голос превращается в электрический сигнал - 19

Итак, благодаря техническому прогрессу и инженерной мысли, у нас есть миниатюрное и качественное устройство, преобразующее звуковые колебания в электромагнитный сигнал:


Это лишь первое преобразование нашего голоса в процессе его передачи через сотовую сеть, и каждый следующий шаг будет требовать все более сложных технических устройств и продвинутого математического аппарата. Следующая часть — необходимые преобразования полученного электромагнитного сигнала, пока еще внутри телефона, для подготовки его к передаче в радиоэфир, с краткими историческими экскурсами – как развивалось наше понимание данных процессов.
