Приветствую вас, друзья!

В ходе изучения Цифровых систем передачи, а так же по рекомендации наставника, дабы лучше разобраться в изучаемом материале и разложить всё по полочкам, я постараюсь объяснить этот материал Вам, если это у меня получится, то можно считать, что я его усвоил хорошо. Надеюсь Вам будет интересно.
В статье расскажу кратко о ЦСП и особенностях их построения, ПЦИ(PDH) и более подробно о потоке Е1 и его структуре.

Цифровые системы передачи

Особенности построения цифровых систем передачи

Ни для кого не будет новостью, что основной тенденцией развития телекоммуникаций во всем мире является цифровизация сетей связи, предусматривающая построение сети на базе цифровых методов передачи и коммутации. Это объясняется следующими существенными преимуществами цифровых методов передачи перед аналоговыми:
Высокая помехоустойчивость.

  • Слабая зависимость качества передачи от длины линии связи.
  • Стабильность параметров каналов ЦСП.
  • Эффективность использования пропускной способности каналов для передачидискретных сигналов.
  • Возможность построения цифровой сети связи.
  • Высокие технико-экономические показатели.

Требования к ЦСП определены в рекомендациях ITU-T серии G, так же в этой рекомендации представлено два типа иерархий ЦСП: плезиохронная цифровая иерархия (ПЦИ) и синхронная цифровая иерархия (СЦИ). Первичным сигналом для всех типов ЦСП является цифровой поток со скоростью передачи 64 Кбит/с, называемый основном цифровом каналом (ОЦК), на Хабре уже рассказывалось о том как происходит оцифровка каналов ТЧ в этой статье. Для объединения сигналов ОЦК в групповые высокоскоростные цифровые сигналы используется принцип временного разделения каналов.

Плезиохронная цифровая иерархия

Появившаяся исторически первой плезиохронная цифровая иерархия имеет европейскую, северо-американскую и японскую разновидности.

Уровень иерархии Европа Северная Америка Япония
Скорость Мбит/с Коэфф. Мультиплекс. Скорость Мбит/с Коэфф. Мультиплекс. Скорость Мбит/с Коэфф. Мультиплекс.
0 0,064 - 0,064 - 0,064 -
1 2,048 30 1,554 24 1,554 24
2 8,448 4 6,312 4 6,312 4
3 34,368 4 44,736 7 32,064 5
4 139,264 4 - - 97,728 3

Для цифровых потоков ПЦИ применяют соответствующие обозначения, для северо-американской — T, японской — J(DS), европейской — E. Цифровые потоки первого уровня обозначаются соответственно Т1, E1, J1 второго Т2, Е2, J2 и т.д…
К использованию на сетях связи РФ принята европейская ПЦИ.
На сети связи РФ эксплуатируются ЦСП ПЦИ отечественного и зарубежного производства. Отечественные системы носят название ЦСП с ИКМ (цифровые системы передачи с импульсно-кодовой модуляцией). Вместо уровня иерархии в обозначении системы указывается число информационных ОЦК данной системы. Так, ЦСП первого уровня иерархии обозначается ИКМ-30, второго — ИКМ-120 и т.д.

Основные принципы синхронизации

В плезиохронных, «как бы синхронных», ЦСП используется принцип ВРК, поэтому правильное восстановление исходных сигналов на приеме возможно только при синхронной и синфазной работе генераторного борудования на передающей и приемной станциях. Для нормальной работы плезиохронных ЦСП должны быть обеспечены следующие виды синхронизации:
Тактовая синхронизация обеспечивает равенство скоростей обработки цифровых сигналов в линейных и станционных регенераторах, кодеках и других устройствах ЦСП, осуществляющих обработку сигнала с тактовой частотой Fт.
Существует несколько вариантов тактовой синхронизации:

  1. Сонаправленный интерфейс: по отдельным линиям ведётся дополнительная передача тактовых сигналов;
  2. Противонаправленный интерфейс: один блок (контролирующий) задает другому (подчиненному) рабочую тактовую частоту;
  3. Интерфейс с централизованным задатчиком (задающим генератором): задающий генератор выполняет тактирование всех узлов оборудования.

Цикловая синхронизация обеспечивает правильное разделение и декодирование кодовых групп цифрового сигнала и распределение декодированных отсчетов по соответствующим каналам в приемной части аппаратуры;
Цикловая синхронизация осуществляется следующим образом. На передающей станции в состав группового цифрового сигнала в начале цикла вводится цифровой синхросигнал (СС). На приемной станции устанавливается приемник синхросигнала (ПСС), который выделяет цикловой синхросигнал из группового цифрового сигнала и тем самым определяет начало цикла передачи.

Поток Е1

Структура потока Е1.

Различают 3 типа потока Е1:

  • Неструктурированный (нет разделения на канальные интервалы, логическая структура не выделяется; поток данных со скоростью 2048Kбит/с); используется при передаче данных;
  • Поток с цикловой структурой (выделяются канальные интервалы, но сигналы управления и взаимодействия (СУВ) не передаются) – ИКМ-31;
  • Поток со сверхцикловой структурой (выделяют и цикловую, и сверхцикловую структуру) – ИКМ-30.

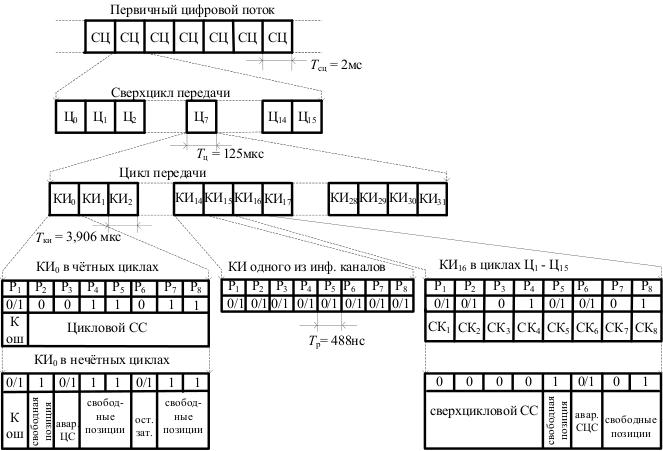

Рассмотрим структуру кадра передачи ЦСП ИКМ-30.
Плезиохронная цифровая иерархия и поток E1

Структура потока Е1 определена в рекомендации ITU-T G.704. Данный поток называется первичным цифровым потоком и организуется объединением 30-ти информационных ОЦК.
Линейный сигнал системы построен на основе сверхциклов, циклов, канальных и тактовых интервалов, как это показано на рисунке выше (обозначение 0/1 соответствует передаче в данном тактовом интервале случайного сигнала). Сверхцикл передачи (СЦ) соответствует минимальному интервалу времени, за который передаётся один отсчёт каждого из 60 сигнальных каналов (СК) и каналов передачи аварийной сигнализации (потери сверхцикловой или цикловой синхронизации). Длительность СЦ Тсц=2мс. Сверхцикл состоит из 16 циклов передачи (с Ц0 по Ц15). Длительность цикла Тц=125мкс и соответствует интервалу дискретизации канала ТЧ с частотой 8 кГц. Каждый цикл подразделяется на 32 канальных интервала(таймслота) длительностью Тки=3,906 мкс. Канальные интервалы КИ1-КИ15, КИ17-КИ31 отведены под передачу информационных сигналов. КИ0 и КИ16 — под передачу служебной информации. Каждый канальный интервал состоит из восьми интервалов разрядов (Р1-Р8) длительностью по Тр=488нс. Половина разрядного интервала может быть занята прямоугольным импульсом длительностью Ти=244нс при передаче в данном разряде единицы (при передаче нуля импульс в разрядном интервале отсутствует). Интервалы КИ0 в четных циклах предназначаются для передачи циклового синхросигнала (ЦСС), имеющего вид 0011011 и занимающего интервалы Р2 — Р8. В интервале Р1 всех циклов передается информация постоянно действующего канала передачи данных (ДИ). В нечетных циклах интервалы P3 и Р6 КИ0 используются для передачи информации о потере цикловой синхронизации (Авар. ЦС — LOF) и снижении остаточного затухания каналов до значения, при котором в них может возникнуть самовозбуждение (Ост. зат). Интервалы Р4, Р5, Р7 и Р8 являются свободными, их занимают единичными сигналами для улучшения работы выделителей тактовой частоты. В интервале КИ16 нулевого цикла (Ц0) передается сверхцикловой синхросигнал вида 0000 (Р1 — Р4), а также сигнал о потере сверхцикловой синхронизации (Р6 — Авар. СЦС — LOM). Остальные три разрядных интервала свободны. В канальном интервале КИ16 остальных циклов (Ц1 — Ц15) передаются сигналы служебных каналов СК1 и СК2, причем в Ц1 передаются СК для 1-го и 16-го каналов ТЧ, в Ц2 — для 2-го и 17-го и т.д. Интервалы Р3, Р4, Р6 и Р7 свободны. С точки зрения передачи телефонного канала: телефонный канал является 8-ми битным отсчётом. Полезная нагрузка – разговор двух абонентов. Кроме того передаётся служебная информация (набор номера, отбой и т.п.) – сигналы управления и взаимодействия (СУВ). Для передачи таких сигналов достаточно повторения их 1 раз в 15 циклов, при этом каждый СУВ будет занимать 4 бита (СУВ для какого-то конкретного канала). Для этих целей был выбран 16-й канальный интервал. В один канал помещаются СУВ для двух телефонных каналов. Т.к. всего 30 каналов, за один разговор используется два канала, то цикл нужно повторить 15 раз, следовательно, с Ц1 по Ц15 передаём всю информацию о СУВ. Таким образом, необходимо определить номер цикла. Для этих целей нулевой цикл содержит сверхцикловой СС («0000» в 1-х четырёх байтах –MFAS). В 6-м бите передаётся потеря сверхцикла (LOM).
Мне приходилось сталкиваться с людьми которые пытаясь объяснить структуру потока Е1 предстовляли его в качестве трубы, куда запиханы 32 трубы меньшего размера(32 таймслота), это довольно наглядно, но абсалютно не правильно т.к. в ПЦИ передача данных осуществляется последовательно, побитно, а не параллельно.

Контроль ошибок передачи

Для контроля ошибок передачи используется первый бит нулевого канального интервала.

Плезиохронная цифровая иерархия и поток E1

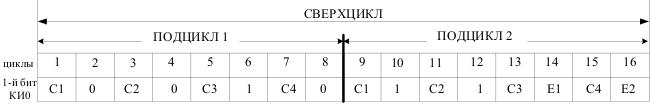

Содержимое первого бита КИ0 в различных подциклах.

По полиному x4+x+1 определяется наличие ошибки. Биты С1, С2, С3, С4 – это остаток от деления подцикла (8-ми циклов) на полином x4+x+1. При этом результат вставляют в следующий подцикл. Принимаем значение 1-го подцикла, сравниваем со 2 – м. При несовпадении выдаётся сообщение об ошибке. Биты Е1 и Е2 предназначены для передачи сообщений об ошибке на сторону передатчика по первому и по второму циклу (Е1 – для первого, Е2 – для второго). Для корректной обработки в чётных циклах (кроме 14 и 16) вводится сверхцикловой синхросигнал (001011) для контроля ошибок.

Физический уровень модель OSI в ПЦИ

Физический уровень включает в себя описание электрических параметров интерфейсов и параметров сигналов передачи, включая структуру линейного кода. Эти параметры описаны в Рекомендации ITU-T G.703.
Для ПЦИ определены следующие физические интерфейсы:

  1. Е0 – симметричная пара (120 Ом);
  2. Е1 – коаксиальный кабель (75 Ом) или симметричная пара (120 Ом);
  3. E2, Е3, E4 – коаксиальный кабель (75 Ом).

Для потоков определено использование следующих линейных кодов:

  1. Е0 – AMI;
  2. E1, E2, Е3 – HDB3;
  3. Е4 – CMI.

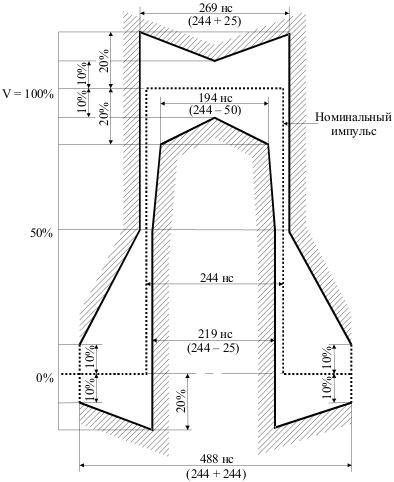

Для каждого потока определена маска допустимых пределов формы импульса в линии. На рисунке изображена маска для потока Е1.

Плезиохронная цифровая иерархия и поток E1
Маска импульса физического интерфейса потока 2048 Кбит/с.

На этом я считаю можно остановиться. Всем спасибо за внимание, надеюсь Вам было интересно. Подписывайтесь, ставьте лайки... В статье я попытался изложить как можно больше информации в как можно более простом виде(не знаю удалось ли мне) не ныряя слишком глубоко в подробности структур ЦСП и в частности потока Е1.
Если статья понравится то в дальнейшем могу попробывать написать такую же про SDH и поток STM-1.

Литература

Технологии измерений первичной сети — И.Г. Бакланов;
Современные высокоскоростные цифровые телекоммуникационные системы — В.Н. Гордиенко.
