Несколько лет назад в «Разрушителях мифов» Адам и Джемми сооружали «Трубу Рубенса». Это было так зрелищно и прикольно, что я очень им позавидовал. Ну а теперь, когда подвернулась возможность построить нечто подобное, удержаться от соблазна было невозможно.

Проба пера

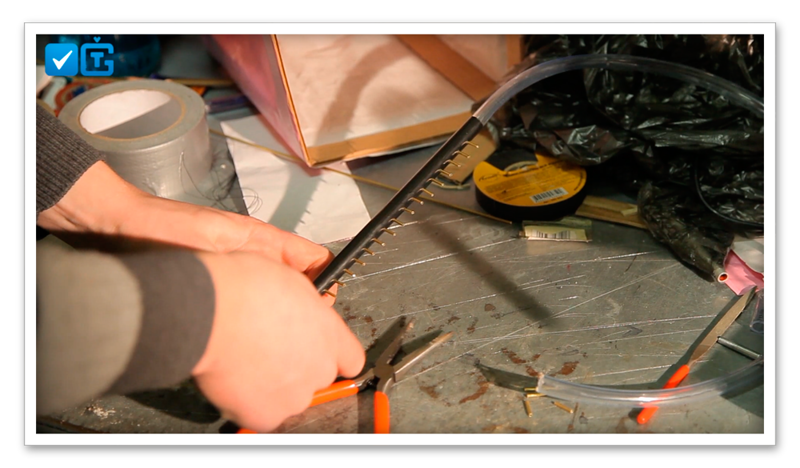

Мы все думали, с чего начать строить эту конструкцию, и решили попробовать на миниатюрном образце. Под руку попалась пластиковая труба с диаметром около сантиметра. Мы конечно предполагали что она начнет плавиться, но для пробного запуска ее вполне должно было хватить. Чтобы труба не расплавилась сразу, в просверленные отверстия вставили небольшие отрезки тоненькой медной трубки.

К одному краю трубы подсоединили шланг, идущий к балону с газом.

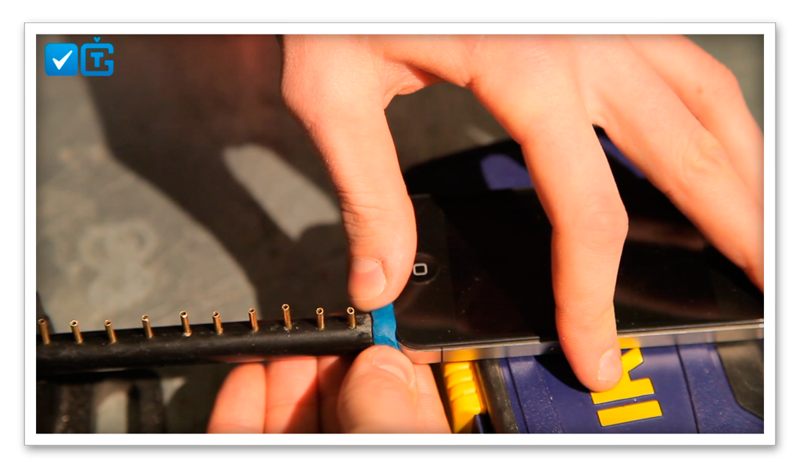

Второй конец трубы прислонили к отверстию для полифонического динамика айфона и загерметизировали пластилином.
После подачи газа в трубу с выключенным звуком, у нас получилась газовая горелка.

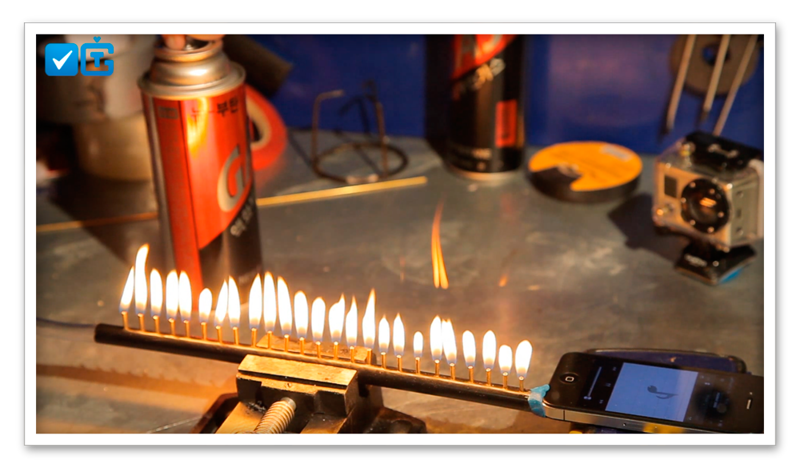

Сразу после включения мелодии огонь начал вырываться из трубок под ритм музыки, а местами из языков пламени получалось что-то волнообразное.
Но минут через 10 наша труба начала плавиться.

Полномасштабный образец

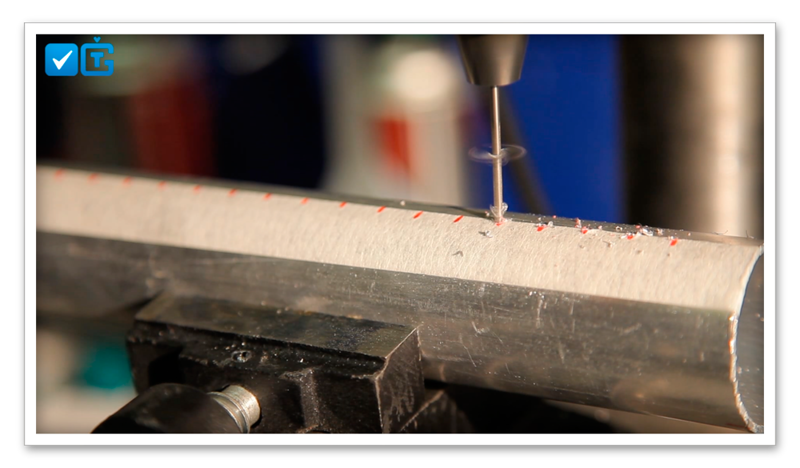

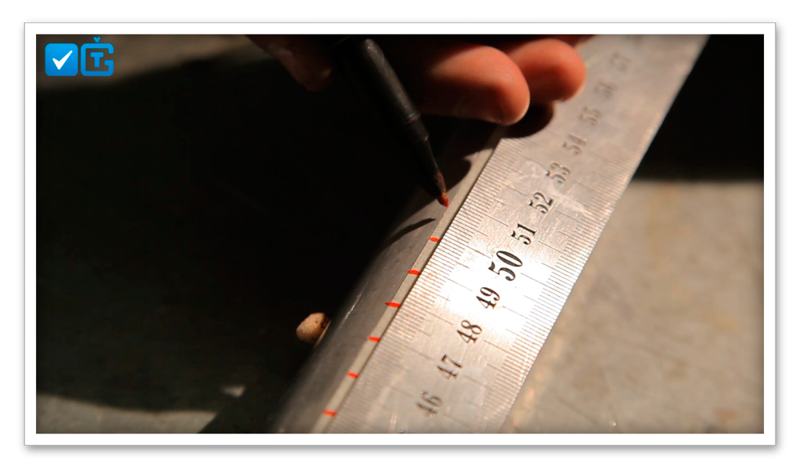

Взяв алюминиевую трубу диаметром 5 см, просверлили в ней миллиметровые отверстия через каждый сантиметр.

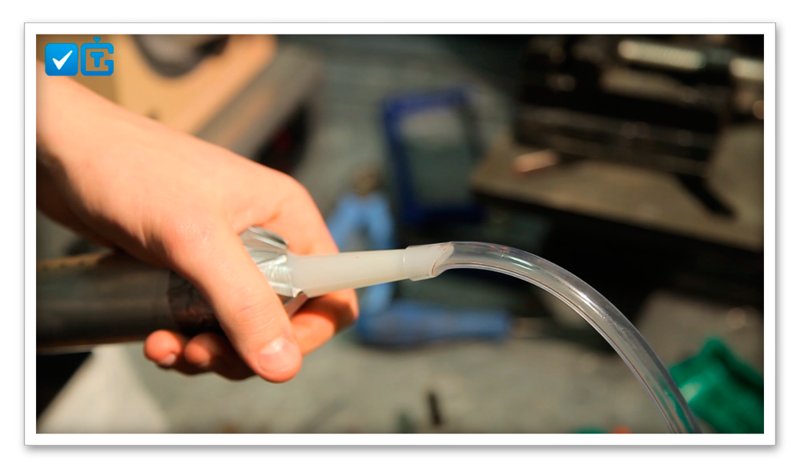

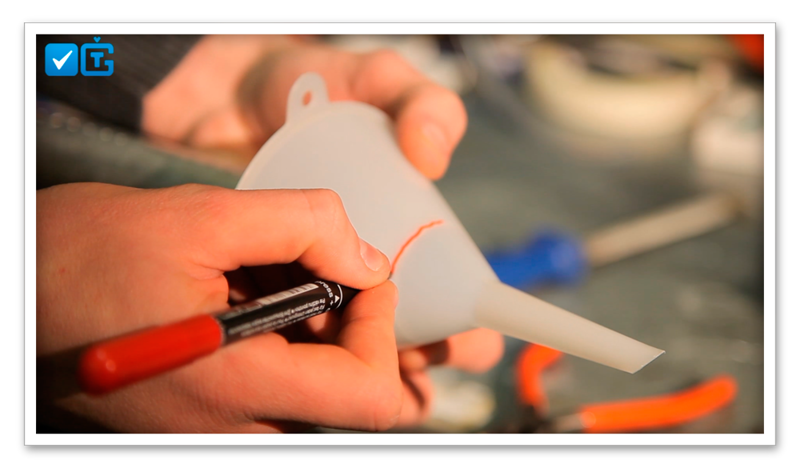

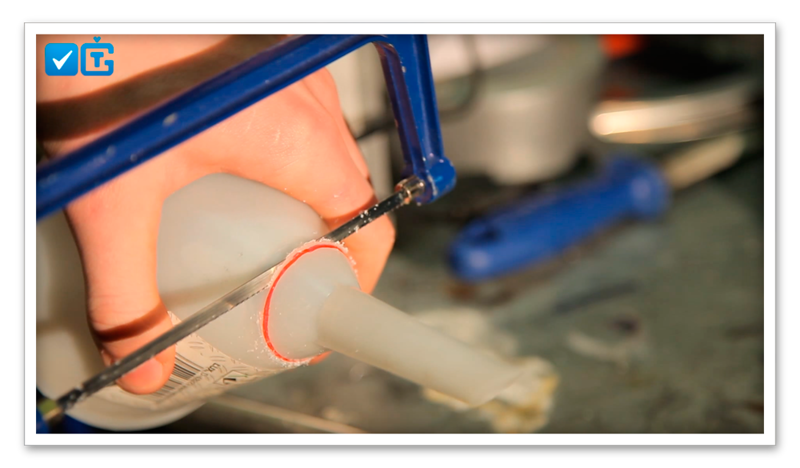

Чтобы подключить шланг от газового баллона, сделали переходник из пластиковой воронки.

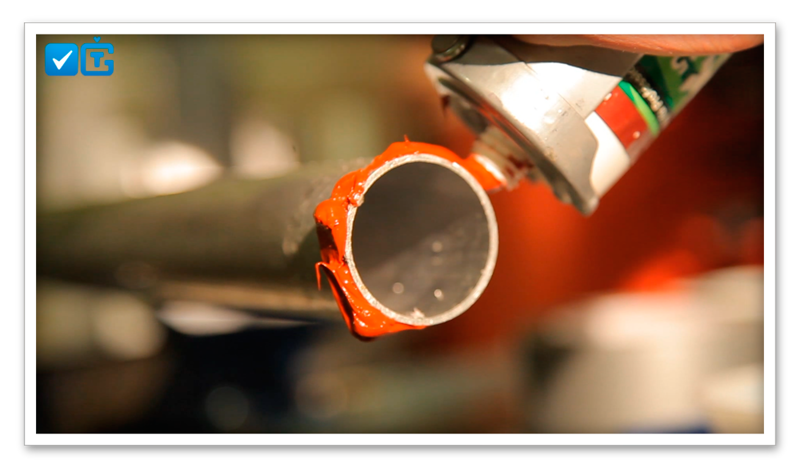

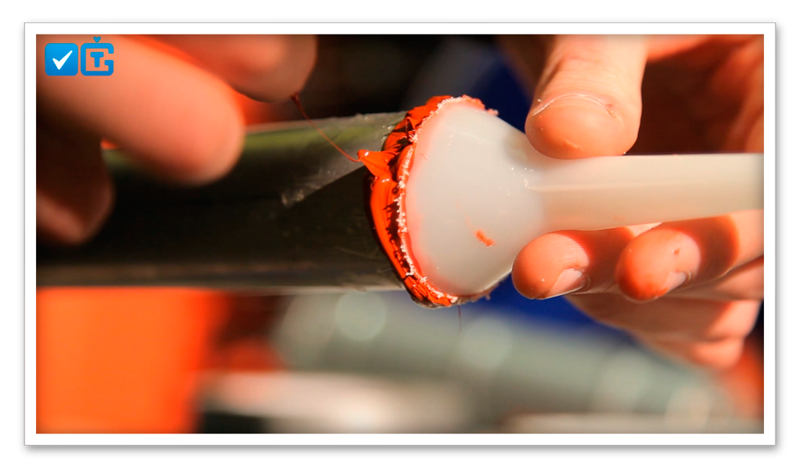

Посадили переходник на трубу при помощи термо-герметика.

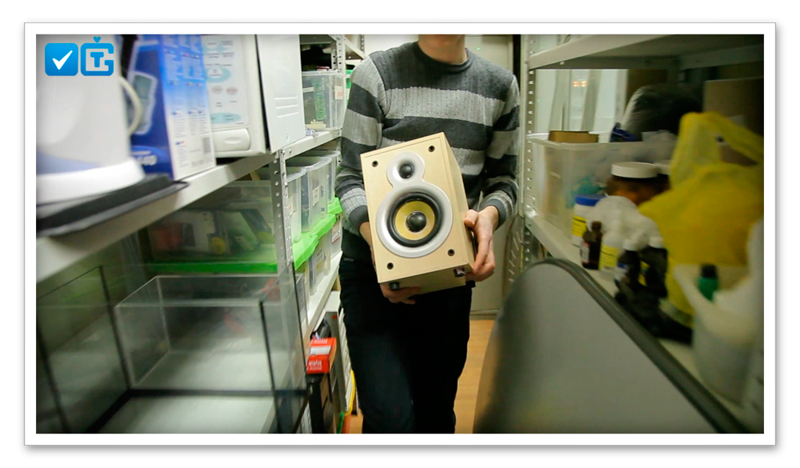

Решили использовать колонку с 25-ватным динамиком, сопоставимую с размерами трубы.

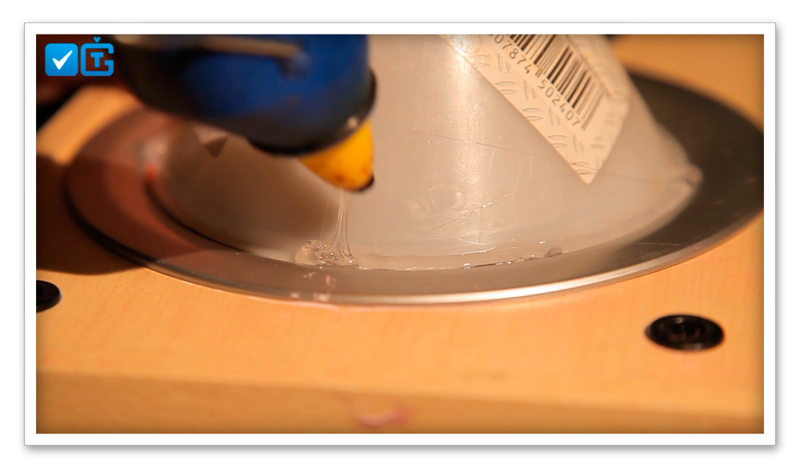

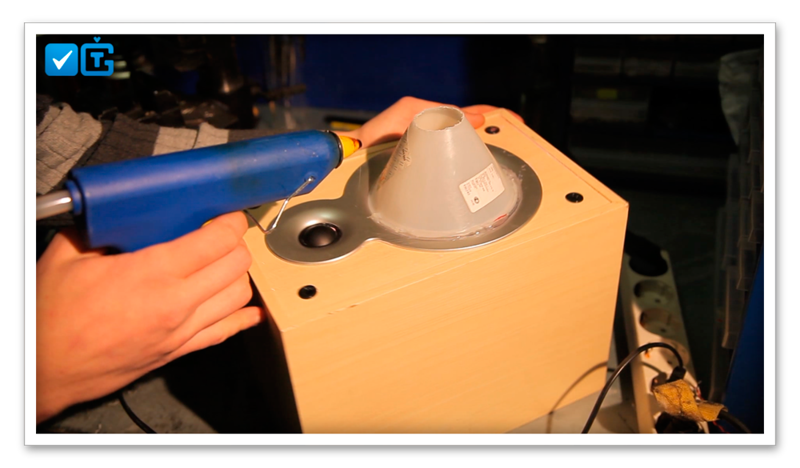

Здесь пригодилась ответная часть воронки также в качестве переходника. При помощи термопистолета герметично прикрепили воронку к динамику. Этот клей — очень удобное средство, когда нужно соединить две пластиковые детали, чтобы потом разъединить их без повреждения.

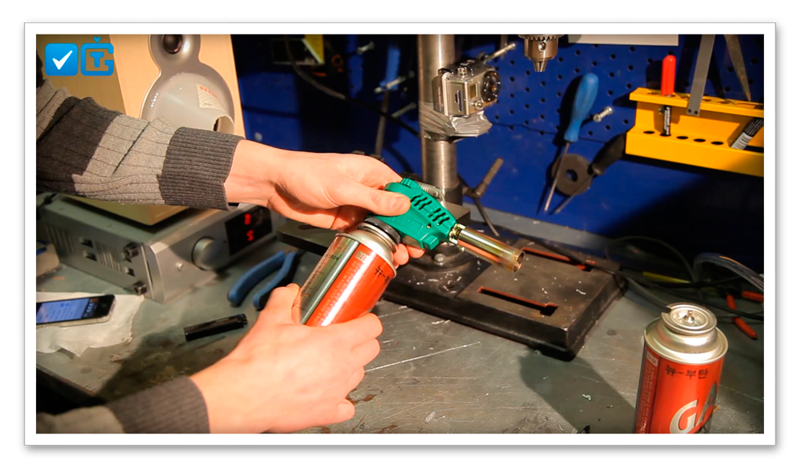

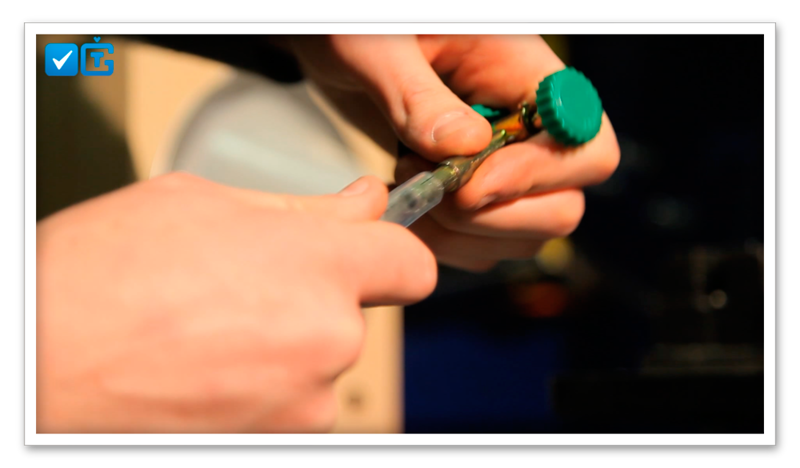

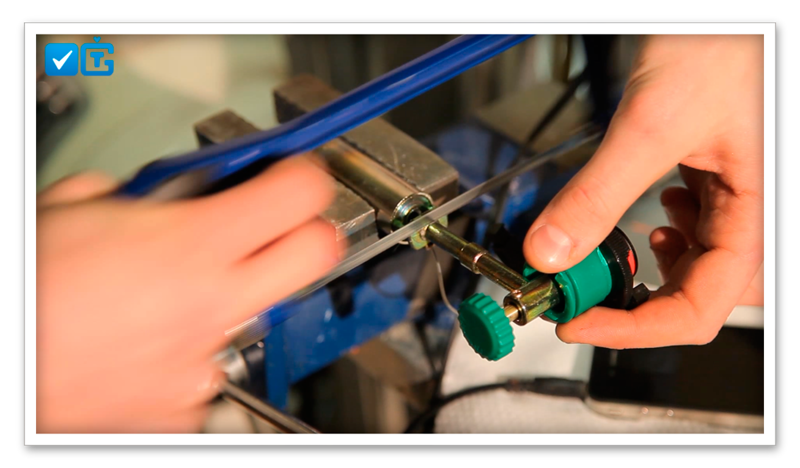

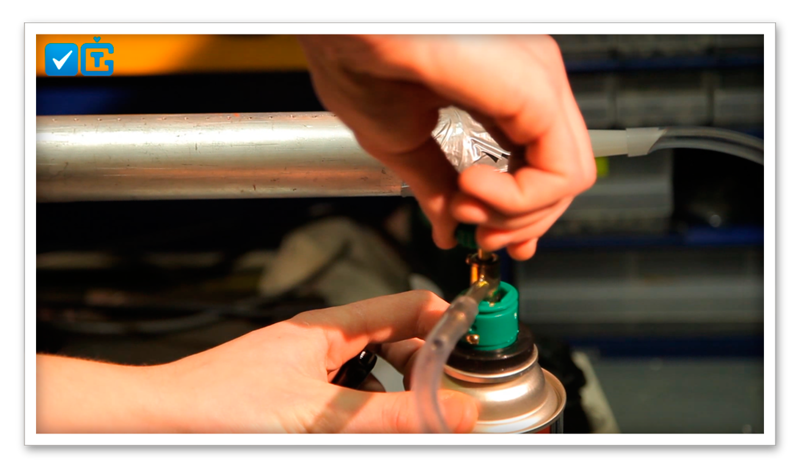

После этого принялись за баллон с газом. В первой версии «Трубы Рубенса» подачу газа регулировали кривым способом, что не позволяло делать точную настройку. К нашему баллону прилагалась насадка с пьезоэлементом, но подключить к ней шланг не было возможности. Пришлось пустить насадку в расход и переделать ее под наши нужды.

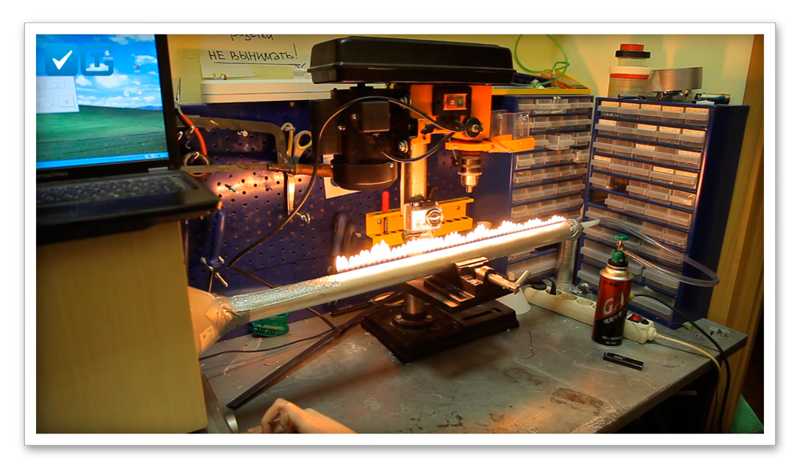

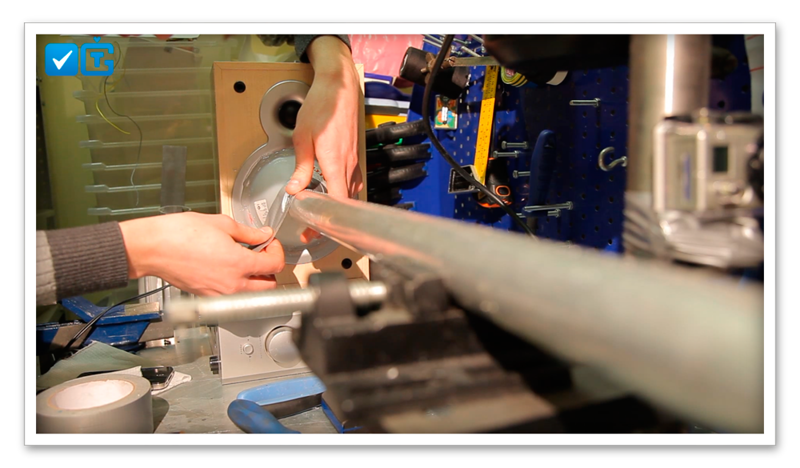

Мы прислонили трубу к динамику, а другой конец подключили к газовому баллону.

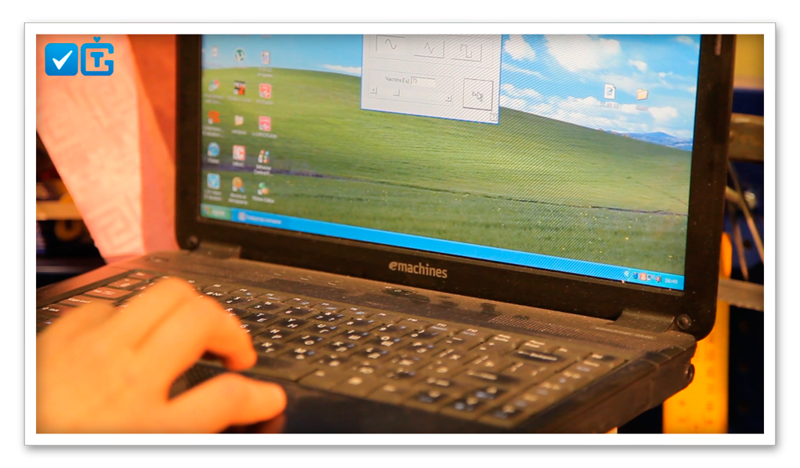

В качестве генератора звуковой волны использовали ноутбук.

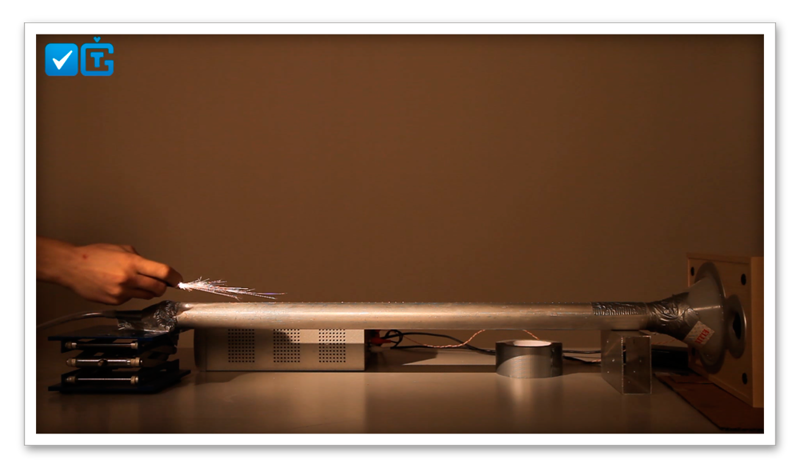

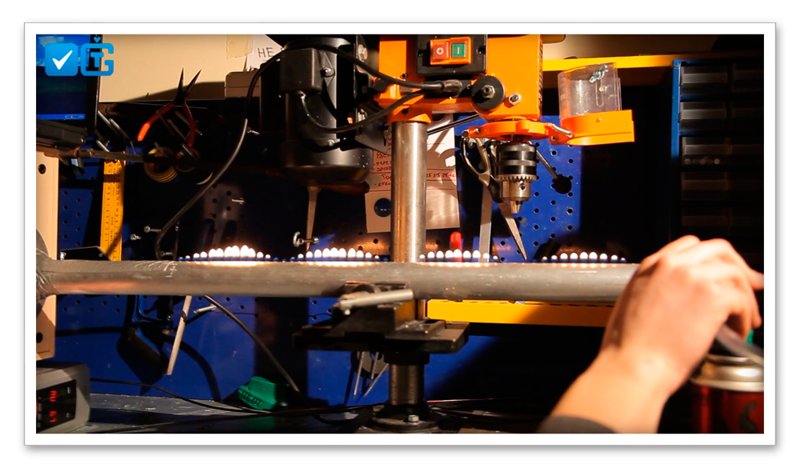

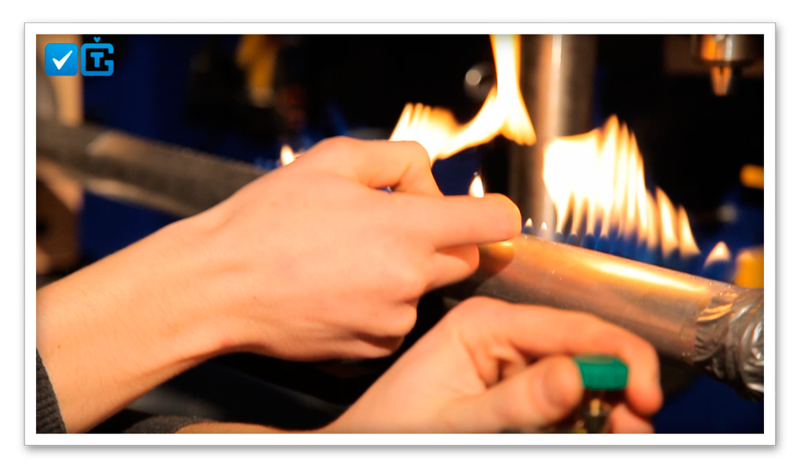

После подачи газа подожгли.

Регулировка

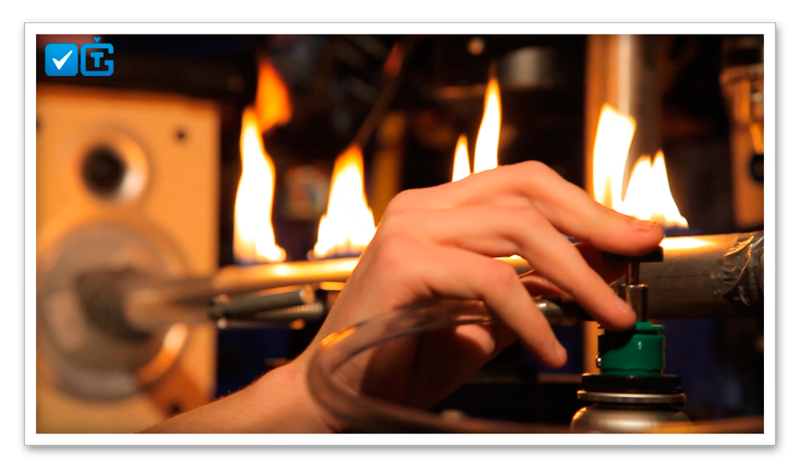

Самое важное во всем этом процессе — количество подаваемого газа, регулировка громкости и подборка звуковой частоты.

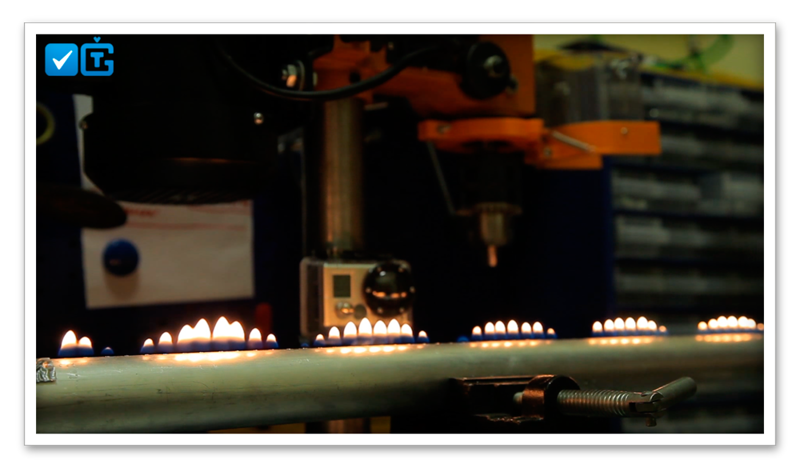

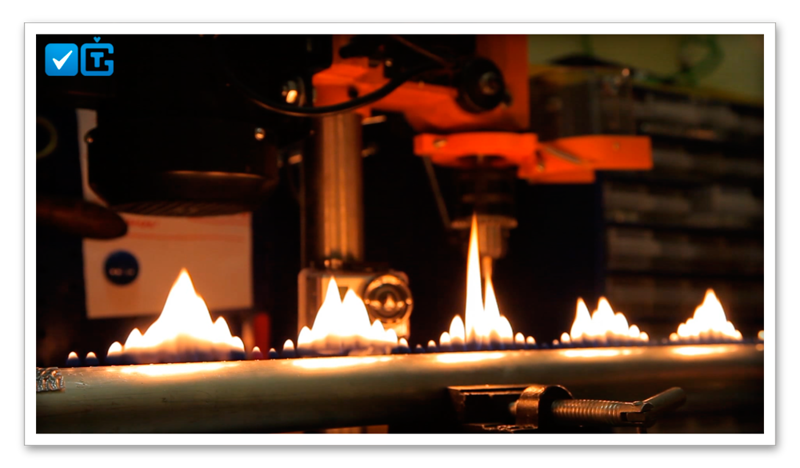

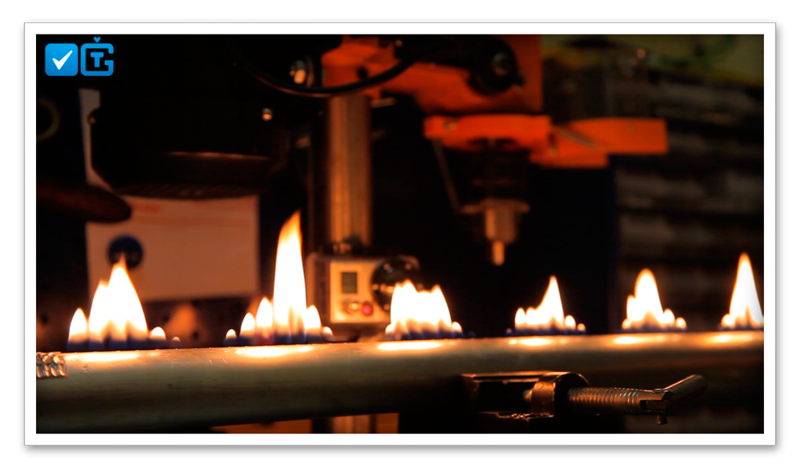

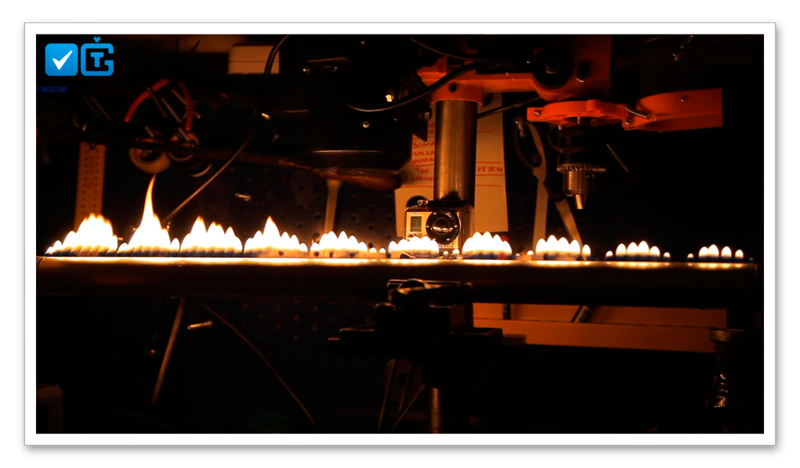

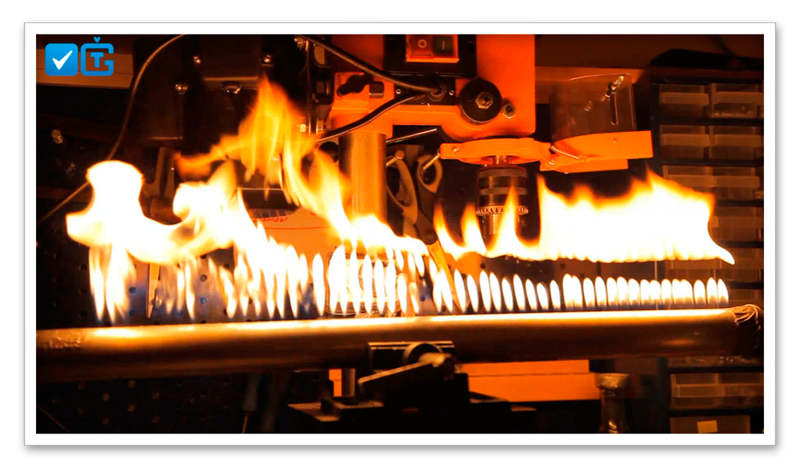

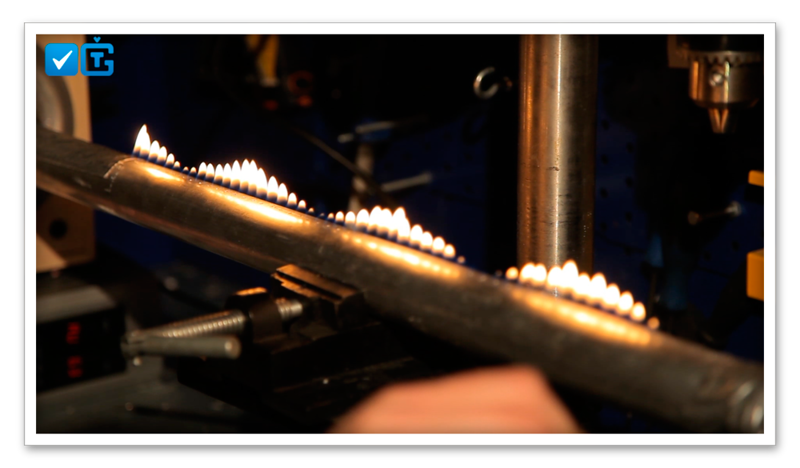

После нескольких минут проб у нас начали вырисовываться вот такие внятные картинки:
Чтобы узнать длину волны, достаточно измерить обыкновенной линейкой расстояния между пиками.

Огненная светомузыка

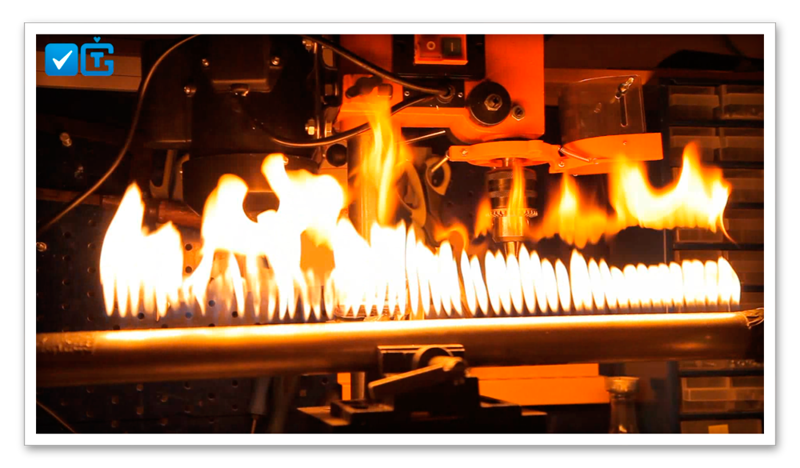

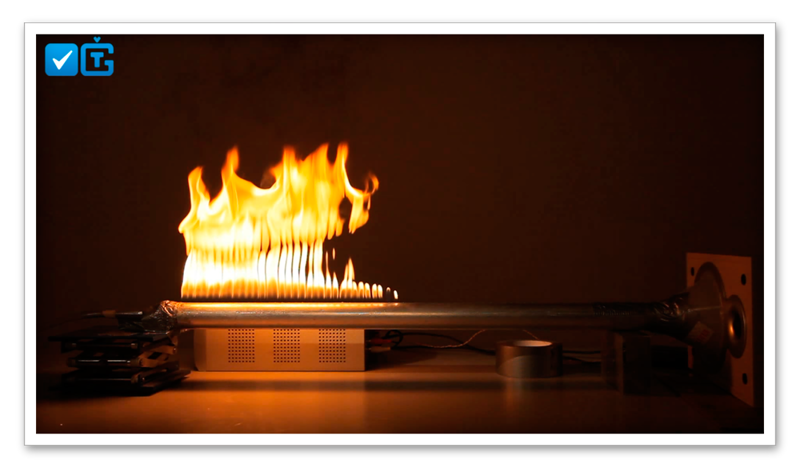

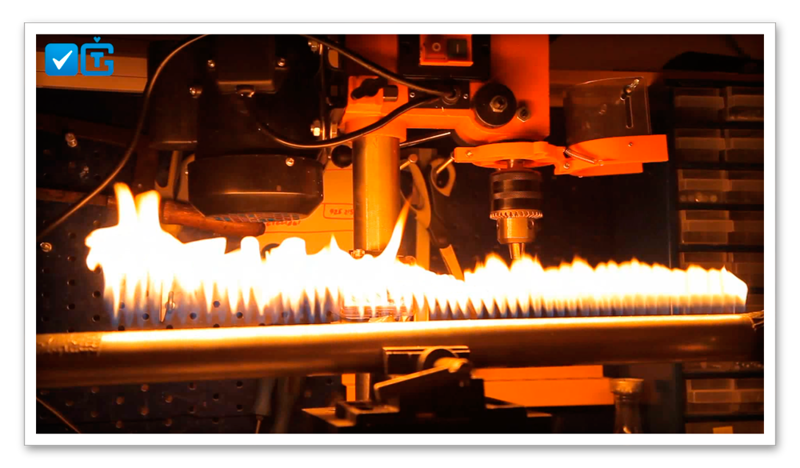

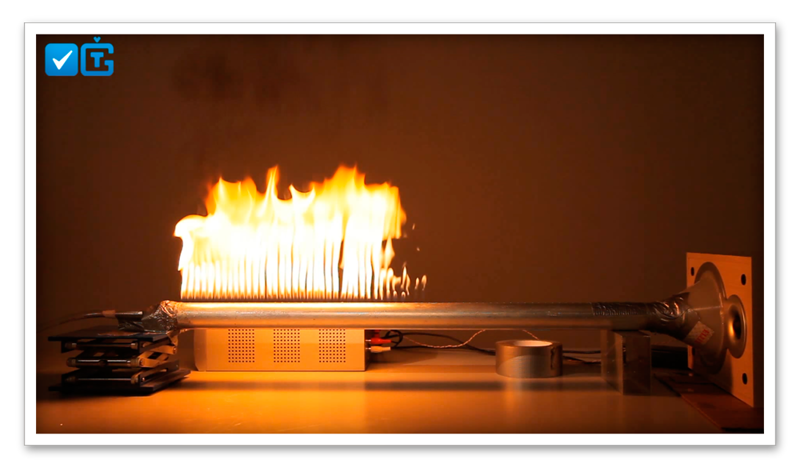

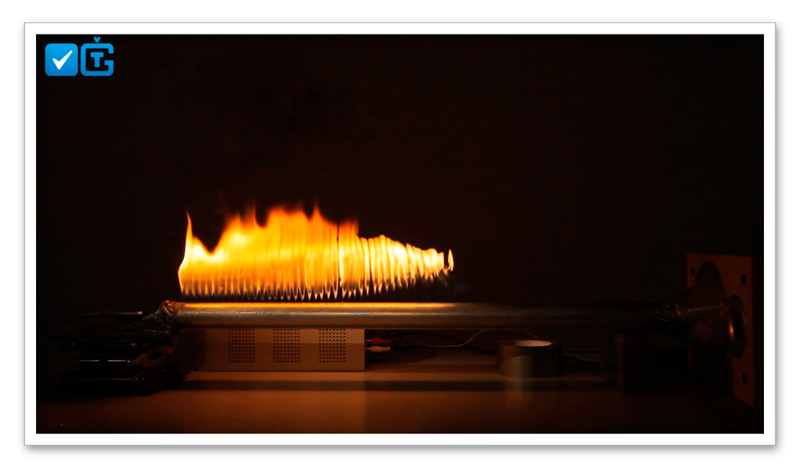

А когда включили музыку, стало совсем красиво.

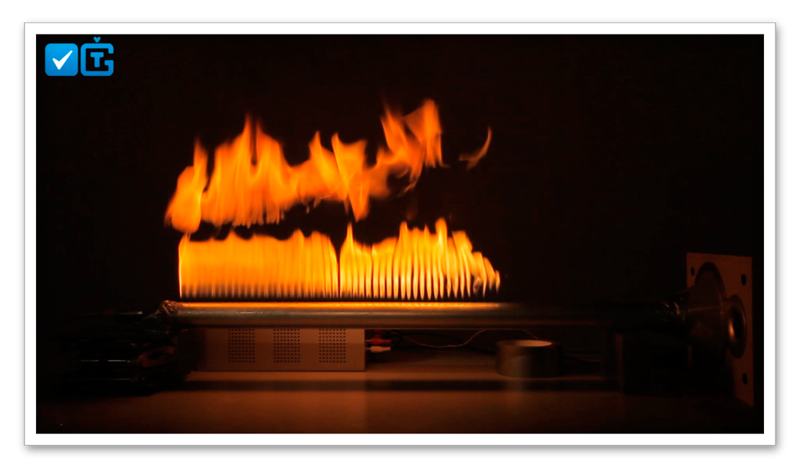

Пока радовались этому зрелищу, у нас загорелась стопка бумаги, лежащая неподалеку :) Это заставило нас переместиться в более просторное помещение, чтобы продолжить любоваться музыкальным «камином».

Видео-отчет

На видео более наглядно видно поведение огня относительно звука.

Подписаться на новые эксперименты HI-TESTING можно Вконтакте. А следить за новыми экспериментами можно на сайте канала.
