Ленточный конвейер для линейных данных

в 11:33, , рубрики: Компиляторы, конвейеры, Песочница, Программирование, трансляторы, метки: , ,

Пять лет назад мне довелось проектировать одну программу, обрабатывающую текст с управляющими командами. Количество этапов обработки было весьма существенным — 6-7 обработчиков последовательно могли пропускать через себя довольно большие объёмы данных, как бывает иногда в конвейерах Unix. Чтобы аккуратно выполнить поставленную задачу я разработал общий метод, который может пригодиться и в других местах. Идея, лежащая в основе этой статьи, действительно очень напоминает конвейеры Unix, но имеется несколько существенных отличий:

  • конвейер Unix работает асинхронно, в разных процессах, в то время, как здесь требуется реализовать обработку в рамках одной программы, и распараллеливание может быть нежелательно;
  • возможна передача любых данных, не обязательно текстовых, но которые можно охарактеризовать термином «линейные».

Под линейными данными я буду понимать последовательность объектов, допускающую переход к следующему (если он имеется). Примерами могут служить: бинарный файл, текст из символов UTF-8, последовательность лексем, команд. Сложная программа, обрабатывающая линейные данные, такая как транслятор, обычно выполняет несколько преобразований. Вот пример:

  • чтение файла по байтам,
  • декодирование в UTF-8,
  • препроцессор,
  • лексический анализ,
  • синтаксический анализ.

Ни для кого не секрет, что в этом случае нет необходимости хранить данные целиком в памяти. Гораздо эффективнее, считывать файл порциями, которые сразу же проходят через все этапы преобразования, не задерживаясь в памяти.

Преобразователи выстраиваются в виде “конвейера”, каждый следующий получает данные от предыдущего. Преобразователь также может менять тип данных, например, у лексера буквы на входе, на выходе — лексемы.

У меня нет реализации этих алгоритмов, достойной публикации, поэтому я ограничусь общей идеей и схемой реализации. Примерные схемы даны на C++, в них используется виртуальное и множественное наследование, а также шаблоны.

Что получается, если проектировать обработку линейных данных, особо не заморачиваясь

Давайте рассмотрим возможную реализацию программного интерфейса преобразователя. В самом простом варианте возможны три типа преобразователей:

class Source {
	…
public:
	T getData();
	…
};

class Sink {
	…
public:
	void putData(T);
	…
};

class Universal {
	…
public:
	void process();
};

Ленточный конвейер для линейных данных

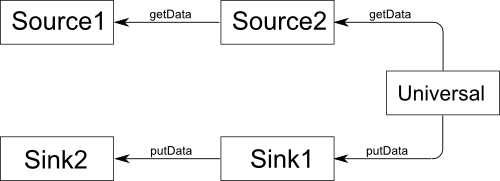

Рис 1. Схема простой реализации конвейера.

Вот тривиальный пример такого конвейера, «сумматор» (он читает числа из std::cin, складывает их по парам, печатает в std::cout, это рабочая программа на C++):

#include <iostream>

//считывает число из std::cin
class IntSource {
public:
    int getData() {
        int next;
        std::cin>>next;
        return next;
    }

    bool good() const {
        return std::cin.good();
    }
};

//печатает число в std::cout
class IntSink {
public:
    void putData(int data) {
        std::cout<<data<<std::endl;
    }
};

//читает пару чисел из IntSource и выдаёт их сумму в IntSink
class IntUniversal {
    IntSource source;
    IntSink   sink;
public:
    void process() {
        int i1 = source.getData();
        int i2 = source.getData();

        if( good() ) sink.putData(i1+i2);
    }

    bool good() const {
        return source.good();
    }
};

int main() {
	IntUniversal belt;

	while( belt.good() ) belt.process();
}

Преобразователь Source (источник) предоставляет интерфейс, позволяющий следующему преобразователю в конвейере получить порцию данных из него. Преобразователь Sink (поглотитель) напротив, может получать сигнал от предыдущего преобразователя о том, что данные готовы. Source выдаёт данные “по требованию”, но сам заботиться об их получении, в то время, как Sink может выдать данные следующему элементу, но получает их только тогда, когда заблагорассудится предыдущему. Только универсальный преобразователь обладает полной свободой: он может получить данные из предыдущего и передать следующему когда ему вздумается. Заметим несколько простых, вынужденных правил такого упрощённого “конвейера”, основанных на ограничениях возможностей преобразователя:

  • первым элементом в конвейере является Source;
  • последним элементом служит Sink;
  • преобразователь Sink может непосредственно предшествовать только другому преобразователю Sink, преобразователь Source может непосредственно следовать только за другим преобразователем Source;
  • преобразователь Universal должен следовать за Source и предшествовать Sink.

Из этих правил следует, что единственной возможной реализаций конвейера является такая: Source1, …, Sourcen, Universal, Sink1, …, Sinkm. Стек вызовов при работе такого конвейера может выглядеть следующим образом:

  • Sourcek::getData
  • ...
  • Sourcen::getData
  • Universal::process,

либо

  • Sinkl::putData
  • ...
  • Sink1::putData
  • Universal::process.
Улучшаем конвейер

Использование Source и Sink накладывает ограничения на реализацию процедур, а также на их эффективность. Программисту предоставлялось бы больше удобства, если бы конвейер выглядел так: Universal, …, Universal. Воплотить это желание в жизнь можно добавив то, чего действительно не хватает конвейеру: “ленту”. Лентой у нас будет служить область памяти, хранящая данные, находящиеся “между” преобразователями. Как только преобразователь производит данные, они помещаются на ленту, откуда их может считать следующий преобразователь. Конвейер теперь усложнился и не может управляться сам, как было раньше, поэтому требуется специальный “менеджер конвейера”, следящий за лентой и за преобразователями. Преобразователи теперь будем строить в виде наследников от базовых классов с интерфейсом. Вот их упрощённый вид:


class UniversalBase {
public:
    virtual void process()=0;
};

template<class S> class UniversalSource;
template<class T> class UniversalSink;

//универсальный преобразователь для помещения в начало конвейера
template <class S>
class UniversalSource : public virtual UniversalBase {
    UniversalSink<S>* next;
protected:
    void putOnBelt(const S&);
};

//универсальный преобразователь для помещения в конец конвейера
template <class T>
class UniversalSink : public virtual UniversalBase  {
    UniversalSource<T>* prev;
protected:
    T getFromBelt();
};

//универсальный преобразователь, считывающий данные типа T и выдающий данные типа S
template <class T, class S>
class Universal : public UniversalSink<T>, public UniversalSource<S> { };

Ленточный конвейер для линейных данных

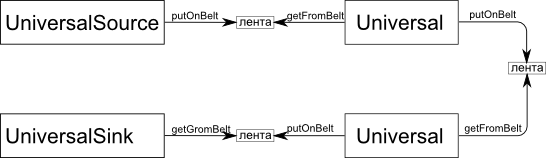

Рис 2. Схема улучшенной реализации конвейера.

Функция process реализуется в каждом конкретном преобразователе по-своему, и выполняет суть его назначения. Её задача — произвести некоторое количество данных и передать их менеджеру конвейера для помещения на ленту. Для этого process вызывает функцию putOnBelt, определённую в базовом классе. Важно понимать, что process каждого преобразователя может вызываться несколько раз, она должна произвести, некоторое разумное количество данных (например, одну единицу) и завершиться. Как только реализации process требуются входные данные, она обращается к менеджеру, вызывая getFromBelt.

Вот пример того же сумматора, но реализованного с использованием новой концепции конвейера. Теперь это уже не полноценная программа, ей не хватает реализации менеджера конвейера.

#include <iostream>
#inlcude <belt.h>

//считывает число из std::cin
class IntSource : public Belt::UniversalSource<int> {
public:
    void process() {
        int data;
        if( std::cin>>data ) putOnBelt(data);
    }
};

//печатает число в std::cout
class IntSink : public Belt::UniversalSink<int> {
public:
    void process() {
        if(!hasData() ) return;
        std::cout<<getFromBelt()<<std::endl;
    }
};

//читает пару чисел с ленты и кладёт их сумму на ленту
class IntUniversal : public Belt::Universal<int,int> {
public:
    void process() {
        int i1 = getFromBelt();
        int i2 = getFromBelt();

        if(!good() ) return;

        putOnBelt(i1+i2);
    }
};

int main() {
	IntSource source;
	IntUniversal universal;
	IntSink sink;

	(source >> universal >> sink).process();
}

Здесь использованы функции и классы, о которых ранее не говорилось:

bool UniversalSink::hasData(void);
bool UniversalSink::good(void);

template<class T,class S> class UnboundedBelt : public Universal<T,S> {...};
template<class T> class RightBoundedBelt : public UniversalSink<T> {...};
template<class S> LeftBoundedBelt : public UniversalSource<S> {...};
class Belt : public UniversalBase {...};

template<class T, class R, class S> UnboundedBelt<T,S> operator >> (Universal<T,R>&,Universal<R,S>&);
template<class R, class S> LeftBoundedBelt<S> operator >> (UniversalSource<R>&,Universal<R,S>&);
template<class T, class R> RightBoundedBelt<T> operator >> (Universal<T,R>&,UniversalSink<R>&);
template<class R> Belt operator >> (UniversalSource<R>&,UniversalSink<R>&);

Проблема определения конца данных может быть решена следующим образом: определяется виртуальная функция bool UniversalSource::hasData(), реализация которой по-умолчанию основывается на правиле — считаем, что данные закончились, если process ничего не выдал за итерацию.

Подходы к реализации менеджера конвейера

Функция process вызывается менеджером конвейера. Отличия разных реализаций менеджера конвейера могут заключаться в том, в каком порядке вызывать функции process различных преобразователей. Желательно, чтобы на ленте не накапливался избыток данных, так как это увеличит расход памяти, а также, желательно избегать слишком глубоких стеков вызовов.

Функция getFromBelt считывает данные с ленты, если они имеются на ней, а в противном случае, она запускает process у предыдущего преобразователя до тех пор, пока он не выдаст какую-нибудь порцию данных на ленту. putOnBelt просто-напросто помещает данные на ленту. Она может вызывать process следующего преобразователя, чтобы он сразу же обработал их, но это не обязательно, и создаёт трудности, о которых — чуть позже.

Таким образом, стек вызовов в простом случае принимает вид:

  • ...
  • менеджер конвейера
  • UniversalSink::getFromBelt()
  • Преобразовательn2::process()
  • менеджер конвейера
  • UniversalSink::getFromBelt()
  • Преобразовательn1::process()
  • менеджер конвейера

Для того, чтобы обеспечить нормальную работу конвейера, необходимую для функционирования большинства обычных приложений, требуется выполнение всего одной аксиомы:

  • менеджер конвейера не имеет права вызывать функцию process преобразователя, если функция process этого же преобразователя уже находится в стеке вызовов. (A)

Выполнение этой аксиомы накладывает важное (и единственное) ограничение на реализацию (речь идёт только об однопоточном случае):

  • менеджер конвейера не имеет права вызывать функцию process преобразователя, если функция process более левого преобразователя находится в стеке вызовов.

Действительно, давайте посмотрим, что получится, если это требование не выполнено, и управление передано более правому преобразователю R, в то время, как более левый преобразователь L выполняется. Если R потребуются данные, а на ленте они отсутствуют, то менеджер конвейера вынужден будет вызывать левые преобразователи, что может привести к нарушению аксиомы (А).

Вот две возможные реализации менеджера:

  • Рекурсивный. Вызывает process непосредственно только у последнего преобразователя, остальные запускаются рекурсивно при необходимости.
  • Последовательный. Вызывает process по очереди (слева направо), “нарабатывая” данные на ленту. Как только решит, что данных достаточно, переходит на один преобразователь правее. Для этого варианта желательно наличие оценок о том, сколько данных «потребляет» тот или иной преобразователь за одну итерацию process.

Возможные плюшки

В статье приведена упрощённая схема реализации конвейера. Его доработки могут реализовать:

  • операцию “заглядывания вперёд”: преобразователь считывает данные, но фактически они не удаляются с ленты, и возвращаются по его требованию;
  • “коробки конфет”: выдача данных порциями, что позволяет повысить эффективность при работе с большим количеством мелких данных, например, символами. По конвейеру передаётся сразу “коробка”, вместо передачи “по одной конфете”, что позволяет избежать вызовов функций на каждую единицу данных;
  • “умный” распределитель памяти (аллокатор), который позволит избегать постоянных выделений/удалений динамической памяти, при работе конвейера, и даже может избавить от лишних операций копирования;
  • выполнение в нескольких потоках. В случае конвейера это всегда возможно, и эффективно, если каждый из преобразователей однопоточен.

Также, по сравнению с “реализаций в лоб” большим преимуществом является: независимость отдельных частей программы друг от друга (каждый преобразователь знает только о типах его входных и выходных данных, может не знать ничего о преобразователях, к которым он подключен входом и выходом), возможность безболезненно включать новые преобразователи и менять их порядок.

Заключение

Прошу прощения у:

  • изучавших тему, читавших литературу по этой теме, ужасающихся терминологией или концепцией;
  • знающих английский язык, ужасающихся прецедентами использования английских слов в идентификаторах;
  • многочисленных приверженцев отличных от моего (и без сомнения, более правильных) стилей кодинга;
  • ненавистников C++ или множественного наследования;
  • программистов, не знакомых с использованными конструкциями C++.

Я допускаю, что эти концепции, а может быть, гораздо более удобные, реализованы в какой-то популярной библиотеке, типа Boost (если да — будет интересно посмотреть). Но для меня содержание этой статьи представляется красивым паттерном, не только и не столько практического значения, с которым хотелось поделиться.

Автор: sustenuto, Ленточный конвейер для линейных данных
