Оборудование Ubiquiti Airmax широко известно в России уже более 4 лет.
За это время скорость базовых станций возросла в пять раз, ассортимент абонентских устройств тоже увеличился.
Одно оставалось без изменения: Ubiquiti предлагала исключительно беспроводные решения.
При соединении секторов базовой станции приходилось использовать оборудование стороннего производителя.
Однако, теперь в линейке вендора есть и кабельные решения: коммутаторы Toughswitch с поддержкой PoE и маршрутизаторы EdgeRouter.

Теперь появилась возможность построения сети на компонентах одного вендора, что обеспечивает наилучшую управляемость, совместимость и традиционную для Ubiquiti невысокую стоимость.
Сегодня мы рассмотрим оборудование линейки ToughSwitch.

Ubiquiti Toughswitch Недостающее звено Вашей базовой станции
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

Линейка ToughSwitch – серия компактных 5-16 портовых коммутаторов, предназначенных, в основном, для организации связи секторов базовых станций и питания их по технологии PoE.

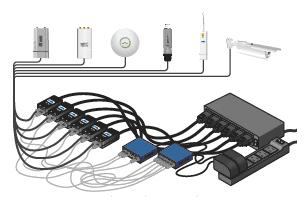

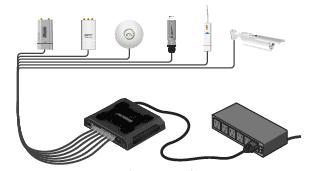

Использование ToughSwitch для объединения секторов базовой станции вместо обычного неуправляемого коммутатора и инжекторов питания имеет ряд преимуществ:
• Уменьшение количества устройств в стойке.
• Возможность выделения vlan на коммутаторе, не загружая этим процессор базовой станции
• Возможность удаленной перезагрузки подключенного устройства, если в процессе настройки потеряно управление им.
• Отслеживание трафика и среднего размера пакетов секторов в одном месте, выявление перегрузки секторов

Семейство ToughSwitch состоит из трех моделей:
• Poe
• Pro
• Carrier
Однако, фактически, Carrier является набором из двух Pro версий с рейкой для монтажа в стойку

  ToughSwitch poe ToughSwitchPro
GigabitEthernet портов 5 8
напряжение питания на портах нет24 Вольт нет24 Вольт48 Вольт
Мощность на каждый порт 18 Ватт 18 Ватт
Поддержка Vlan Да Да

Все коммутаторы позволяют подавать питание на подключенные к портам устройства.
Коммутаторы не поддерживают технологию 802.3af, требуется активация питания на выбранном порту в меню устройства.
Старшие модели, благодаря поддержке, наряду с привычным для Ubiquity напряжением питания 24 вольт, напряжения 48 вольт, способны обеспечивать питание устройств сторонних производителей, рассчитанных на питание по стандарту 802.3 af. Все проверенные нами потребители: Cisco ip phone, точки доступа Cisco и Ruckus, корректно работали при таком подключении.
Поскольку питание подается без опроса потребителя, готов ли он его принять, порты на панели устройства имеют дополнительный индикатор, святящийся, даже при не подключенном кабеле, зеленым, если порт настроен на 24 вольта и желтым в случае 48 вольт.
Меню устройства выполнено в классическом для Ubiquiti интуитивно понятном стиле.

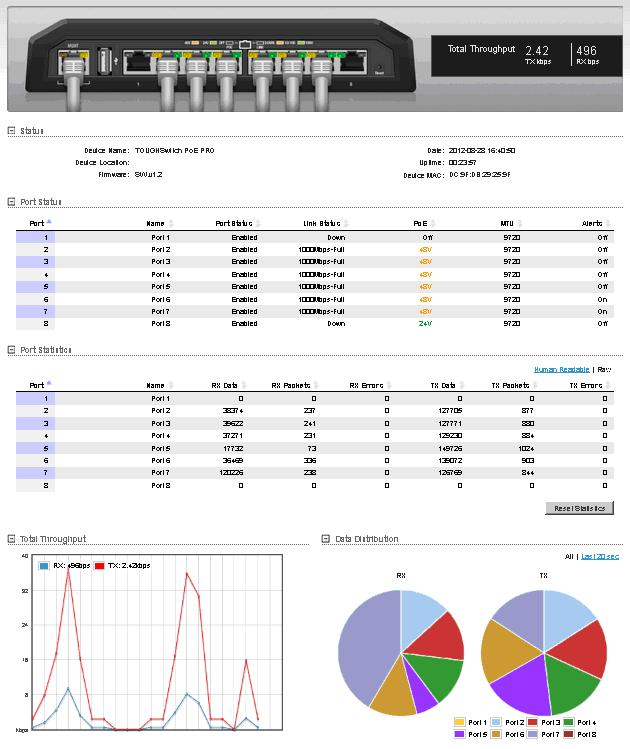

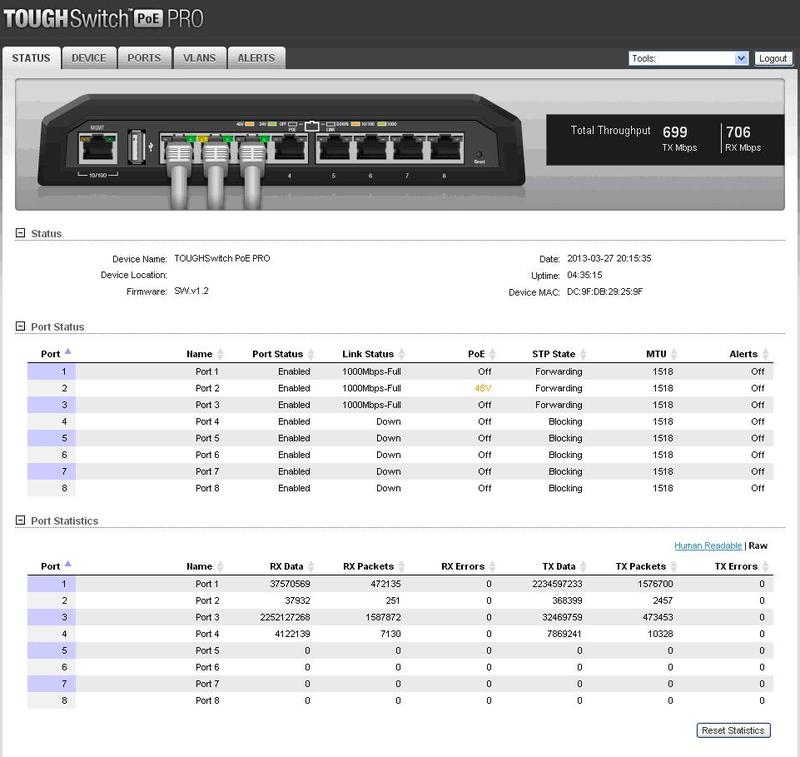

На первой странице мы видим статистику устройства:
• Информацию об устройстве и версии прошивки
• Состояние всех кабельных портов
• Трафик по портам
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

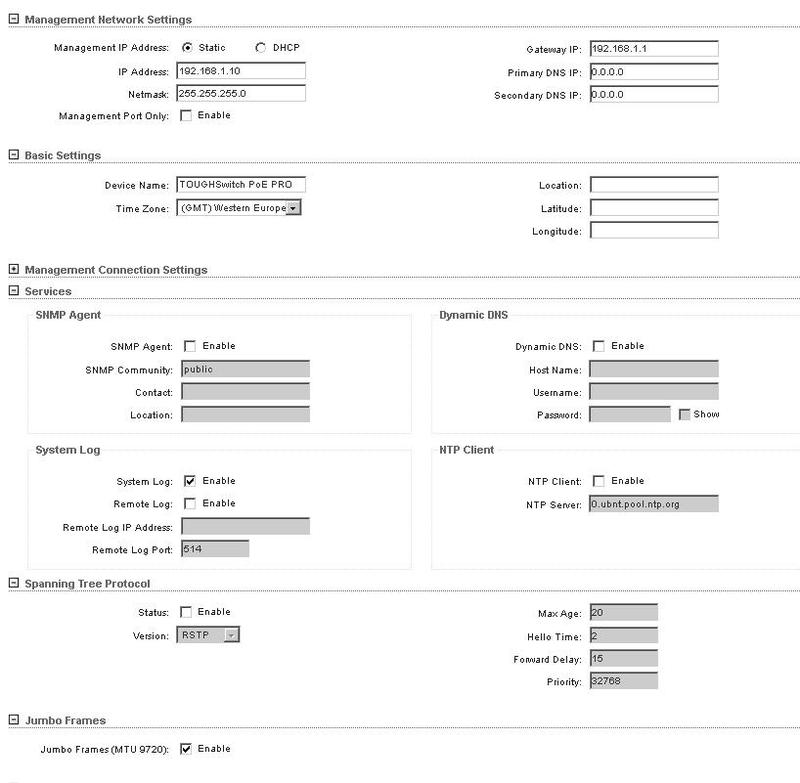

В меню devices нас ждет привычная настройка системы: ip адрес, маршрут по умолчанию, сервер, для получения точного времени, включение rstp. Непривычна разве что поддержка фреймов размером до 9 кбайт, что позволяет эффективнее использовать гигабитные интерфейсы и передавать mpls трафик.

Прохождение  Jumbo frame 1524 1570 2500 4050
  да да да да



Проверка прохождения jumbo frame (более 4050 байт не поддерживали карты используемых компьютеров.)

Новым параметром, относительно устройств Airmax серии, является графа management port only.
Система ToughSwitch содержит два основных чипа: процессор управления и фабрику коммутации.
При настройках по умолчанию эти процессоры обмениваются данными, то есть, возможно управление коммутатором через любой порт.
Если данную опцию включить, управление можно будет осуществлять только через management порт системы.Ubiquiti Toughswitch Недостающее звено Вашей базовой станции
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

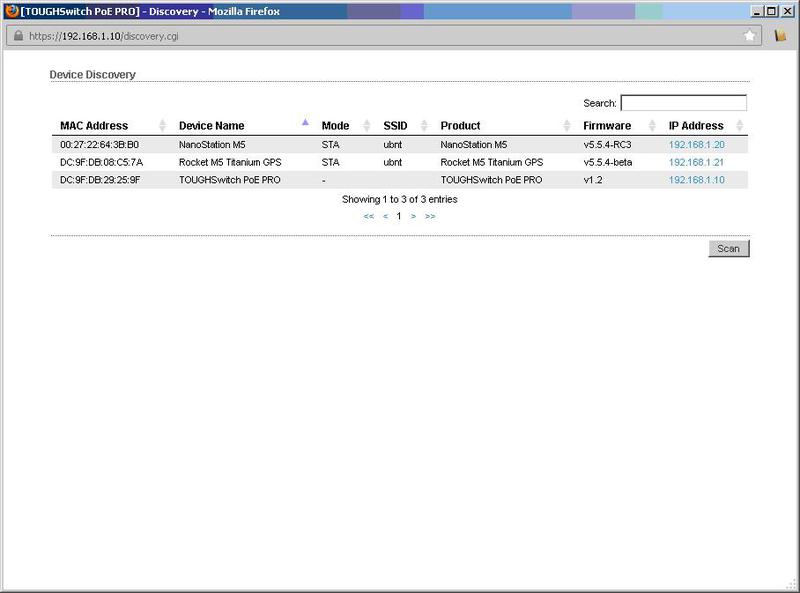

Поиск устройств, произведенных Ubiquiti в Vlan управления коммутатором
Перейдя в ports, мы можем настроить каждый выход коммутатора, задать ему напряжение питания и режим работы.
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

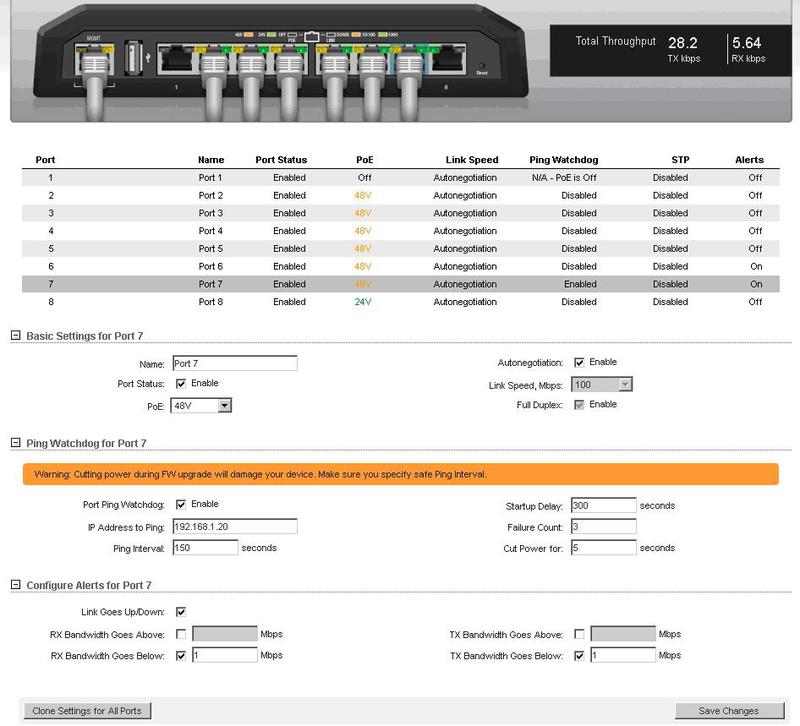

Здесь мне хотелось бы отметить функцию watchdog:
Эта функция позволяет коммутатору пинговать заданный адрес и, если устройство не отвечает на указанное число запросов, выключить и снова включить питание порта.
Таким образом, система обнаруживает «зависшего» потребителя и возвращает его к работе.
Также интересна функция alerts:
Коммутатор может реагировать на события, происходящие по каждому порту, такие как:
• Отключение и подключение соединения
• Превышение трафиком заданного порога
При наступлении заданных событий в логе коммутатора появляется соответствующая запись, позволяющая определить в дальнейшем время и суть происшедшего.
Таким образом можно отследить перезагрузки секторов и проблемы с прохождением трафика, или наоборот, перегрузку секторов трафиком.

Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

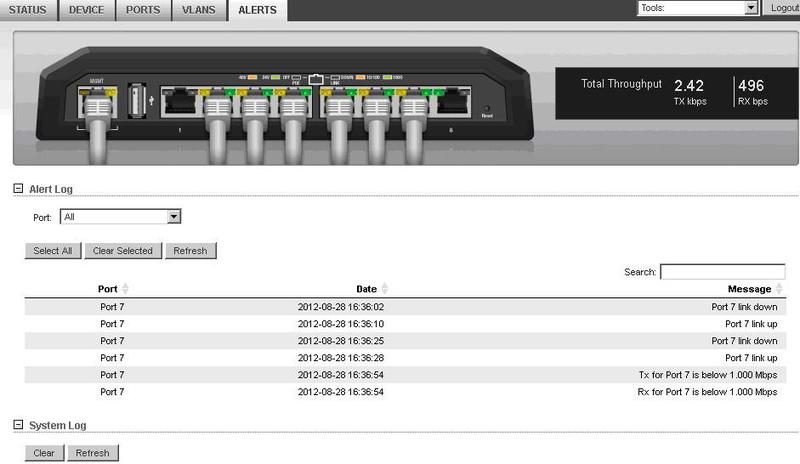

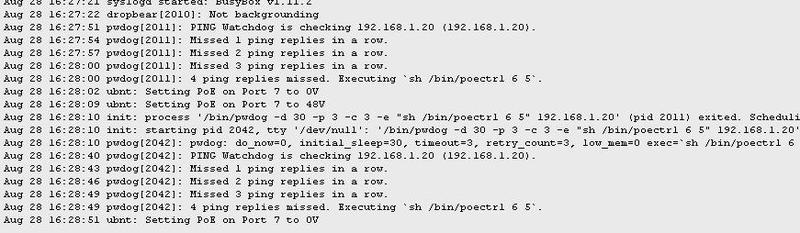

Лог системы по событиям с порта
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

Действия системы по перезагрузке проблемного устройства
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

Вкладка Vlans позволяет настроить устройство на работу с vlan тегами.
Порты коммутатора могут быть в access или trunk режиме.
Для каждого описанного vlan доступно три варианта действий на кабельном порту:
Exclude- не пропускать данный vlan
Tag-пропускать в тегированном виде
Untag – исходящий из порта трафик данного влан растегировать, входящий нетегированный трафик тегировать этим влан.

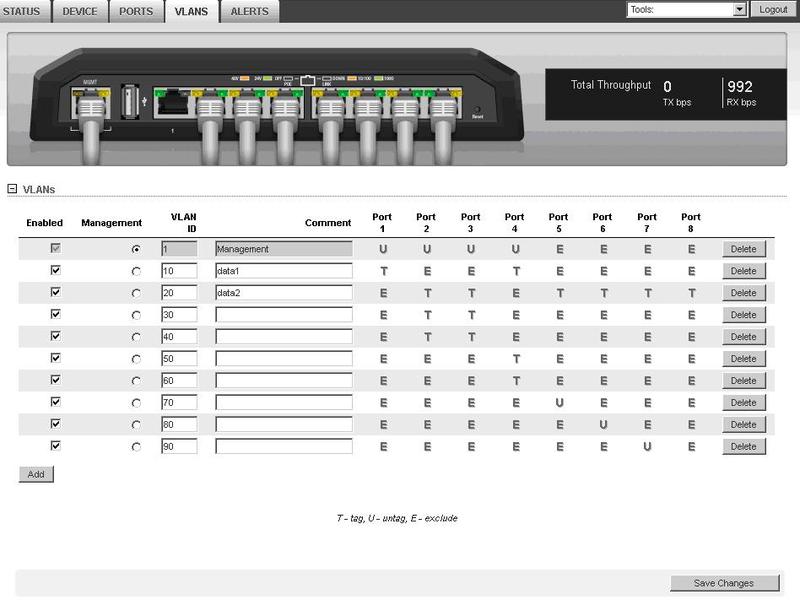

Например, настроим 3 й порт как транковый с влан 20,30,40 и 1 в нетегированном виде:
Ubiquiti Toughswitch Недостающее звено Вашей базовой станции

Выводы

Линейка ToughSwitch дополняет модельный ряд Ubiquiti решением для объединения секторов базовых станций.
Возможность управлять vlan на коммутаторе удобна для организации схемы vlan-per-user, поскольку разгружает базовую станцию от обработки множества интерфейсов.
Управление питанием коммутаторов ToughSwitch, хотя и не соответствует 802.3af, позволяет реализовать питание как оборудование ubiquity, так и любых 802.3af устройств сторонних производителей (при использовании pro и carrier моделей).
