Недавно мне попался в руки синий меч джедая лазерный указатель «нормальной» мощности. Скажу так, что луч лазера отчетливо виден солнечным днем, если смотреть на луч вечером, то потом часа два побаливают глаза, а при включении лазера в помещении, отраженный свет и пятно на стене настолько яркие, что сразу слепят глаза.
Полопав шарики и позажигав спички, мне захотелось большего, так что я решил передать привет пилотам помочь нашей сборной по футболу «превратить в радиоактивный пепел» соседскую кошку посмотреть, что же там внутри этого чудо-устройства.

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

Внимание, под катом сцены жестокого обращения с гаджетами
image image

image Статьи с Хабра (рекомендую прочесть всем, прежде чем брать лазерную указку в руки) :
«Все о Лазерах» (7 апреля 2011)
habrahabr.ru/post/117008/

«Спектроскопия в стиле гетто: Исследуем спектр и (без)опасность лазеров» (4 ноября 2013)
habrahabr.ru/post/200786/

«Поосторожнее с китайскими лазерами» (27 июля 2013)
habrahabr.ru/post/187988/

Для ознакомления
habrahabr.ru/post/144495/

Не с Хабра, но тоже стоит прочитать:
Безопасность FAQ: Как обезопасить себя при работе с лазерами
lasers.org.ru/2012/05/04/safety-faq/

Безопасность при работе с лазерами и что будет если ее не соблюдать
lasers.org.ru/2008/06/20/laser-safety-and-why-you-should-stick-to-it/

«Битый пиксель» на экране это терпимо, а вот «битый пиксель» в глазу это не очень. Будьте осторожны.

Лазер в разборе

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

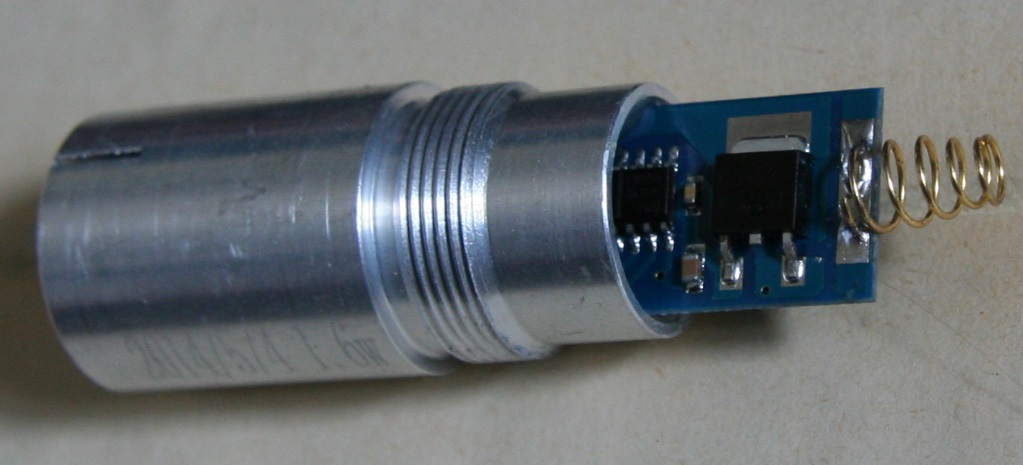

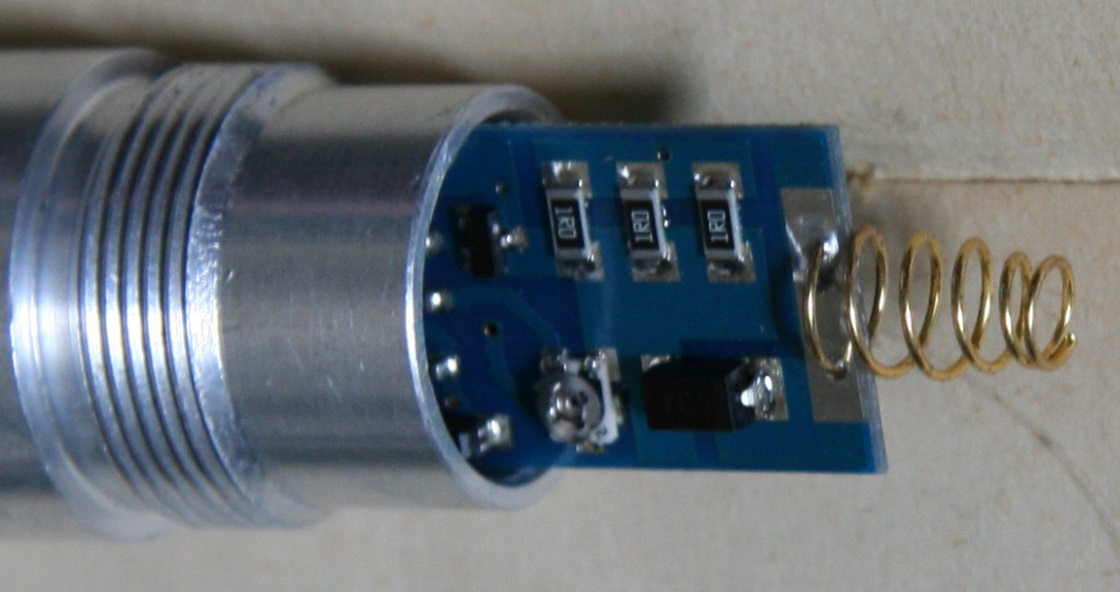

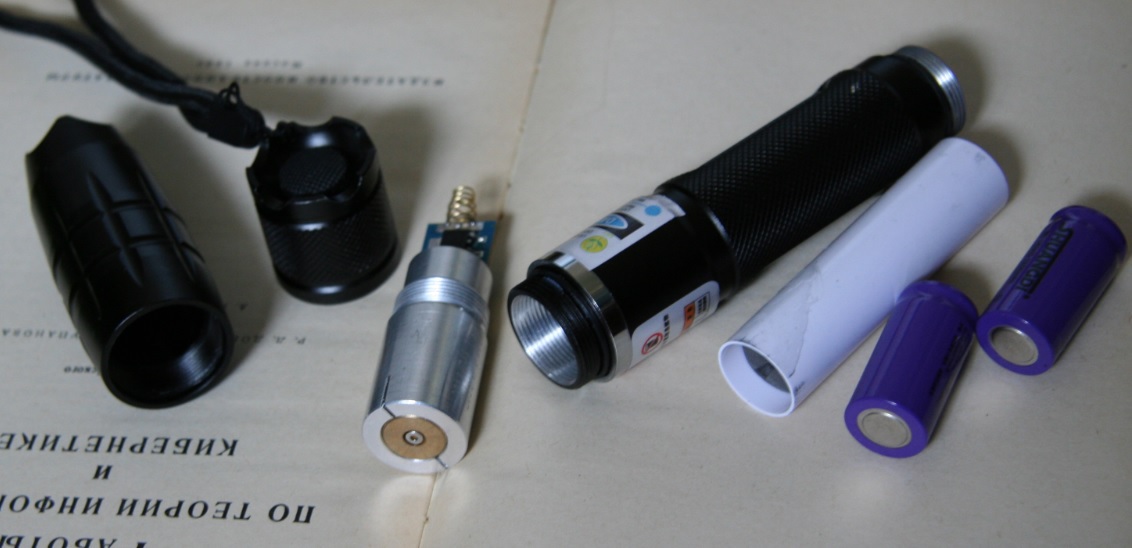

Лазер состоит из довольно массивного корпуса, кучи радиаторов и платы-драйвера диода. Питается 1 большим или 2-мя маленькими аккумуляторами (зарядное устройство идет в комплекте)

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок
Мне одному эта штука напоминает жучка из «Матрицы»?

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

Очки

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок
Очки на первый взгляд хлипенькие и не вызывают доверия, но если их надеть, то лазерный луч совсем не видно.
Моей первой гипотезой было то, что лазер продырявит их мгновенно. Не тут-то было.
После двух минут свечения лазером перпендикулярно плоскости линзы ее поверхность даже не нагрелась.

Распил по-русски

«Внутри нет деталей, обслуживаемых пользователем» В. Виндж, «Конец Радуг»
"… игла в яйце, яйцо в утке, утка в зайце, заяц в сундуке..." сказка

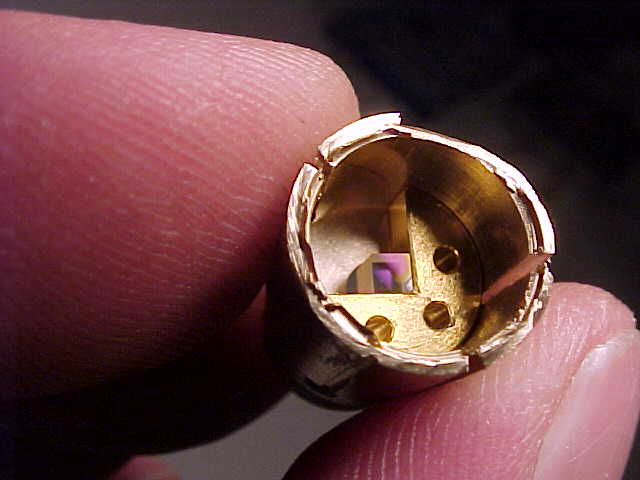

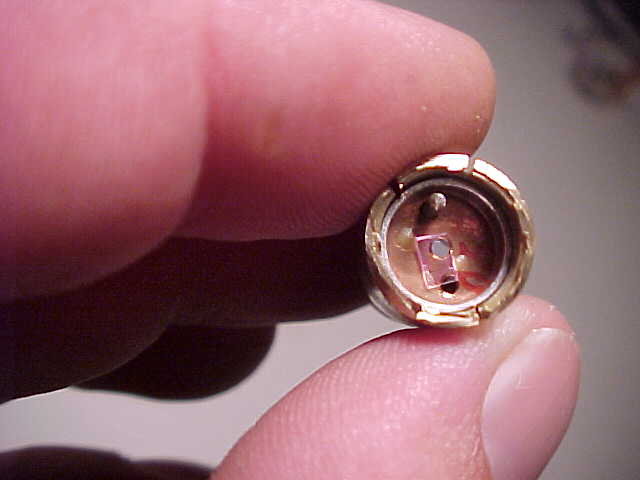

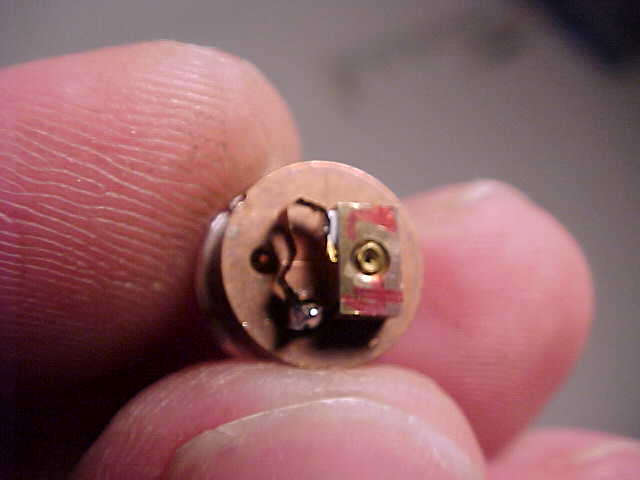

как пилили зеленый лазер зарубежные коллеги


ИК-фильтр

вид с другой стороны

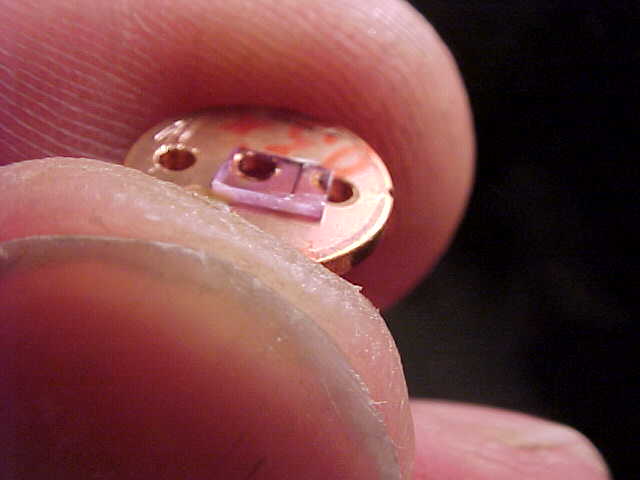

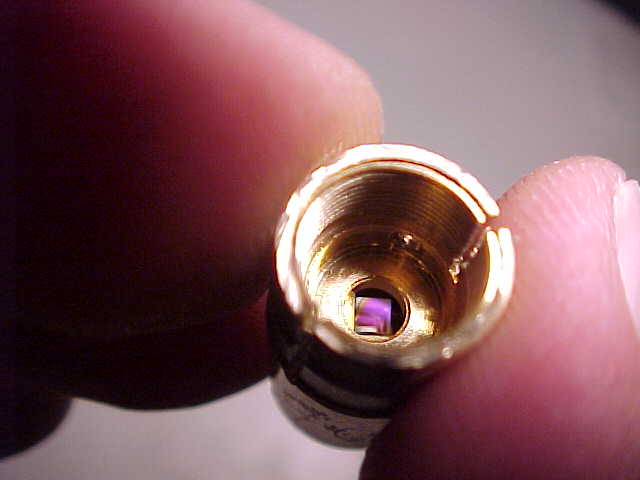

KTP(KTiOPO4) — материал с нелинейными оптическими характеристиками

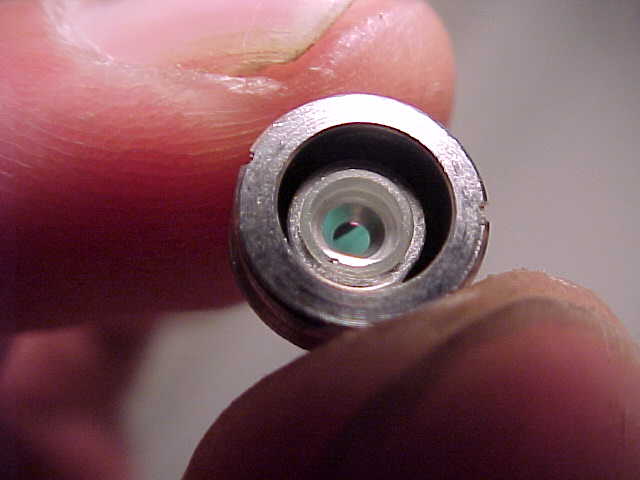

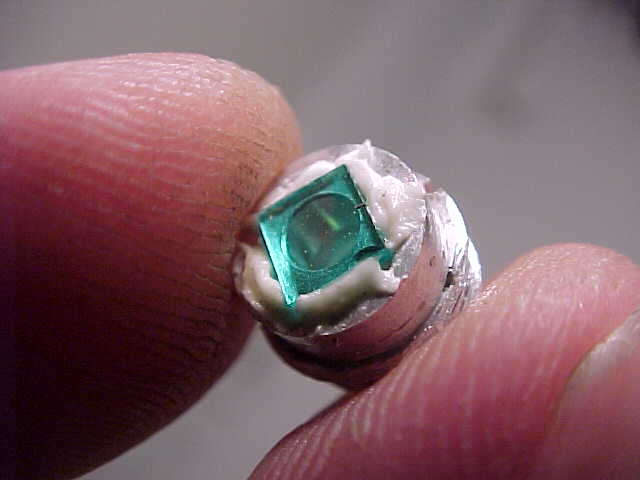

Nd:YVO4 crystal.

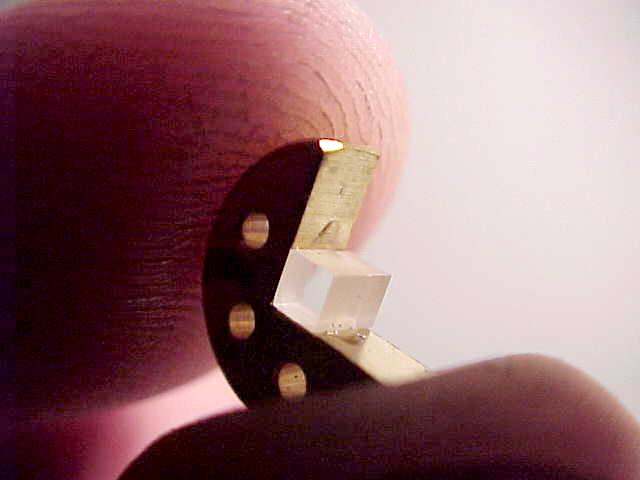

Ванадат иттрия

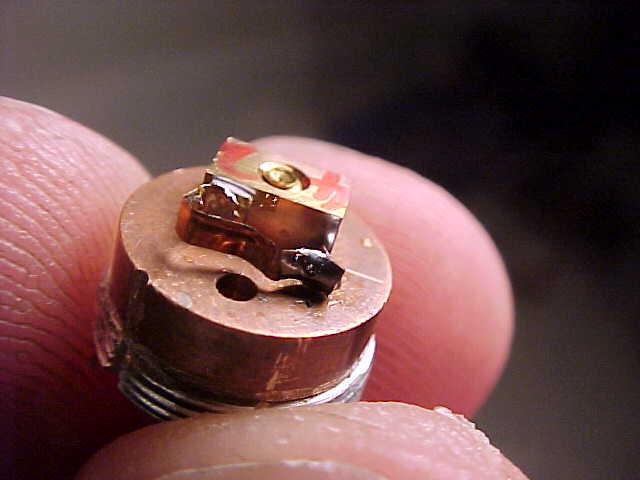

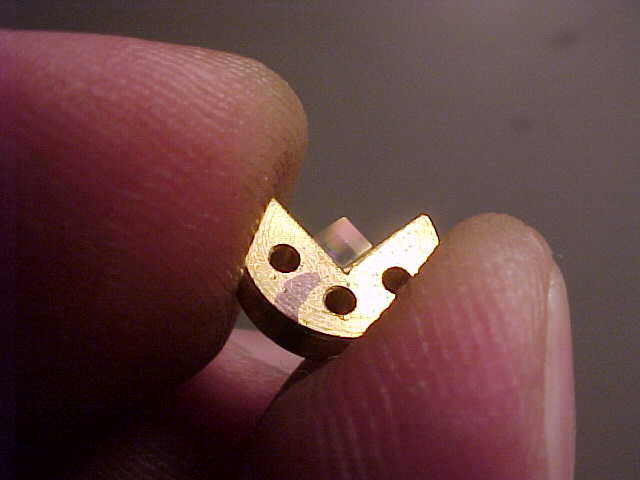

Держатель


Диод

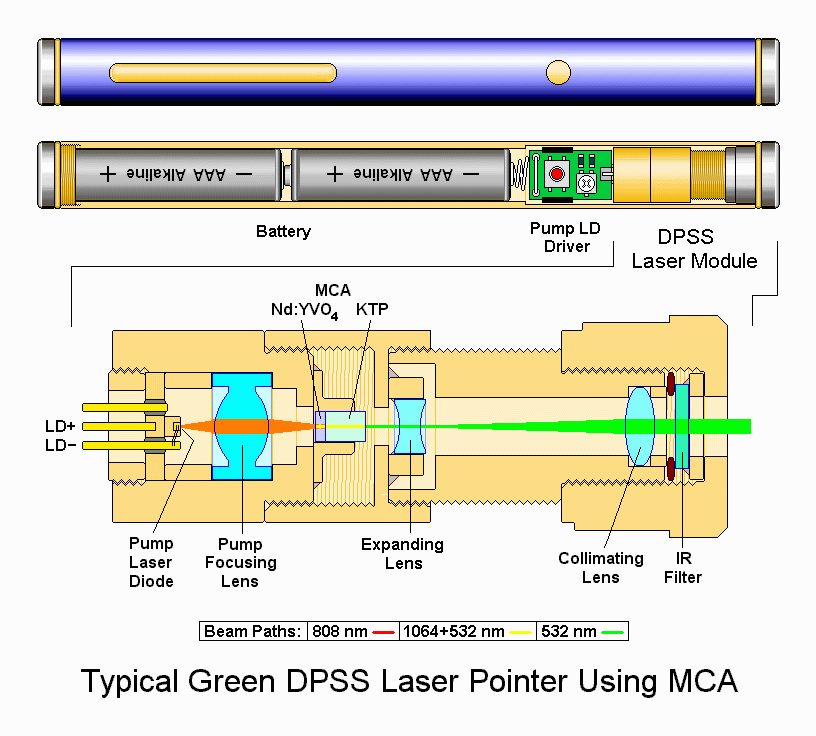

Схема зеленого лазера

А что же внутри синего?
Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

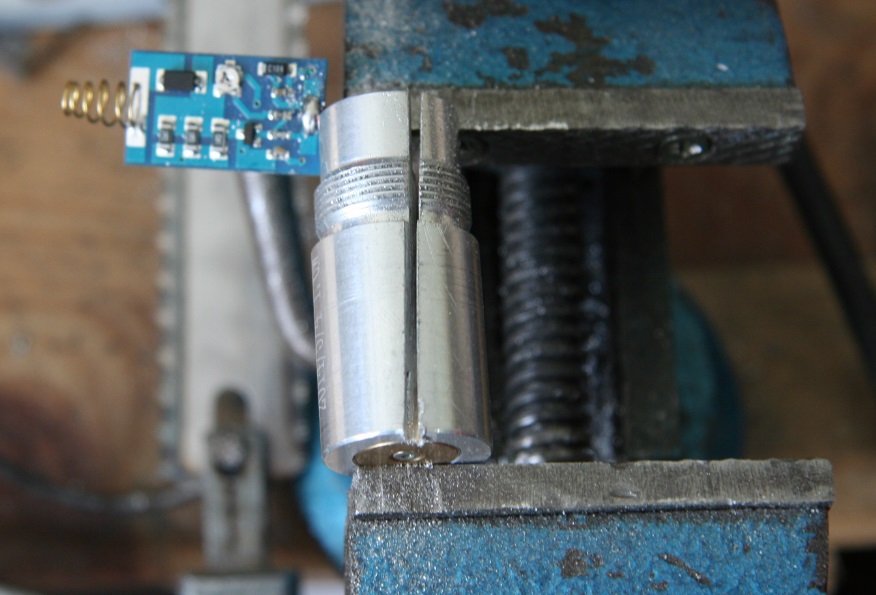

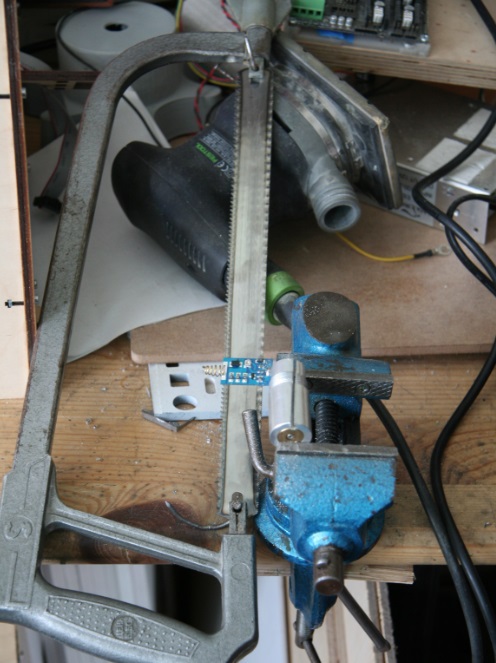

Вдохновленный иностранным опытом я смело взялся за пилу.

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок
Руки немного кривоваты

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

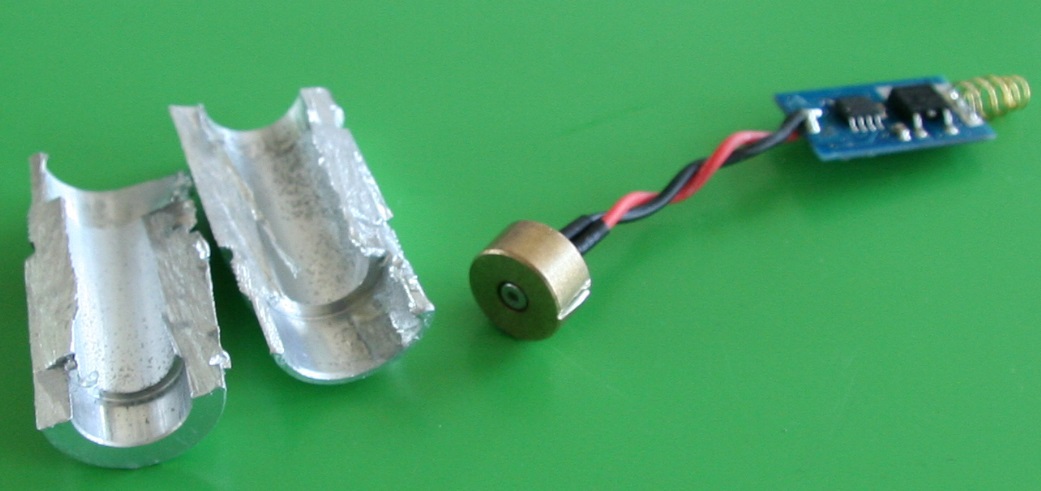

Две половинки алюминиевого радиатора

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок
Медный радиатор

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок
Что интересно, при распиле алюминиевого радиатора он очень сильно нагревался (обжигал пальцы), а медный оставался прохладным, хотя я его пилил интенсивнее

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

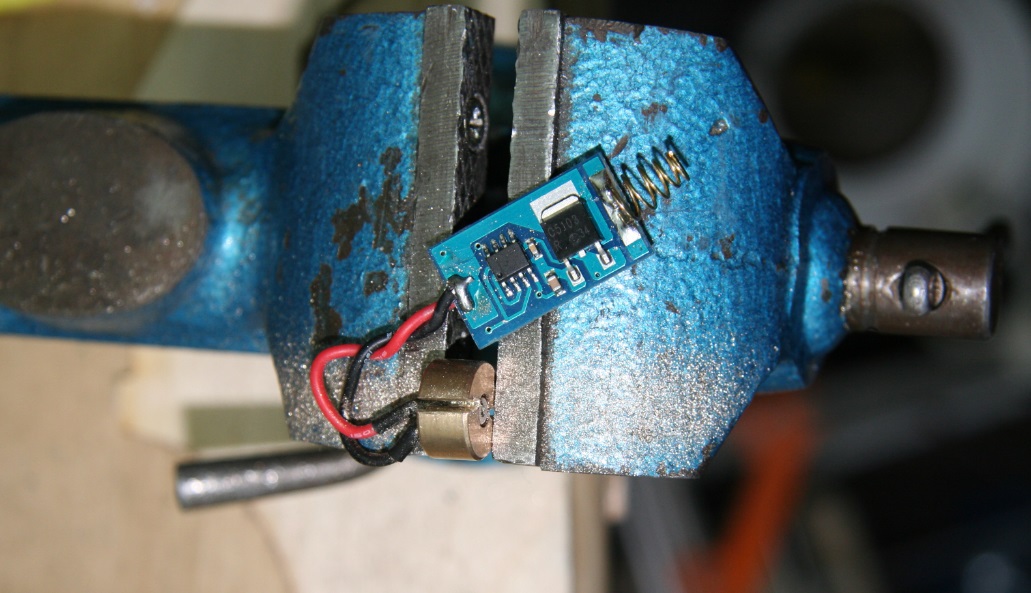

Допилил медный радиатор

Лазер в разрезе. Как я искал титанил фосфат калия и бета борат бария среди алюминиевых опилок

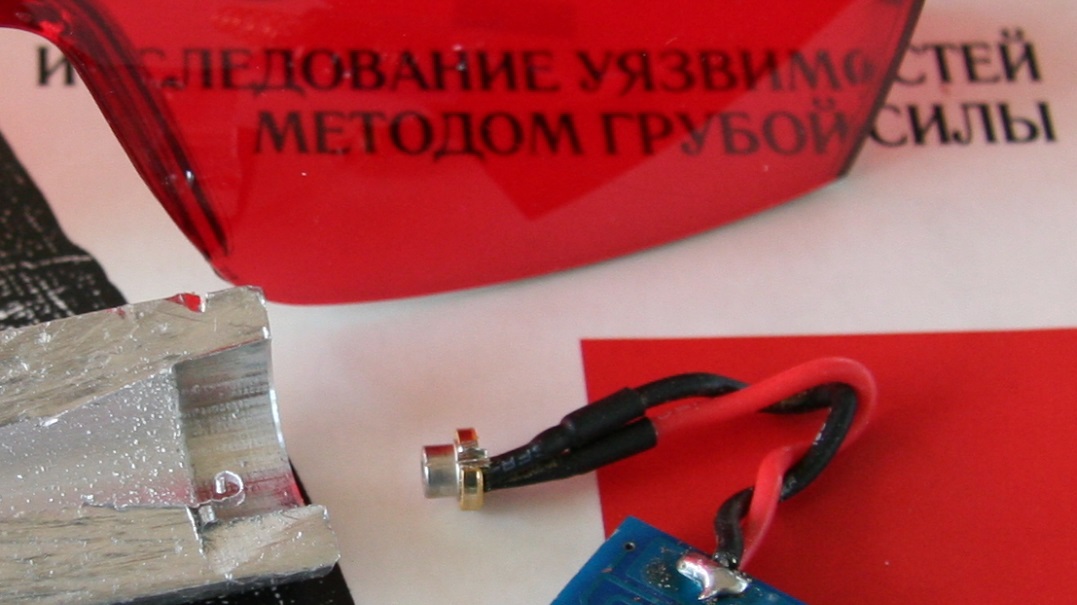

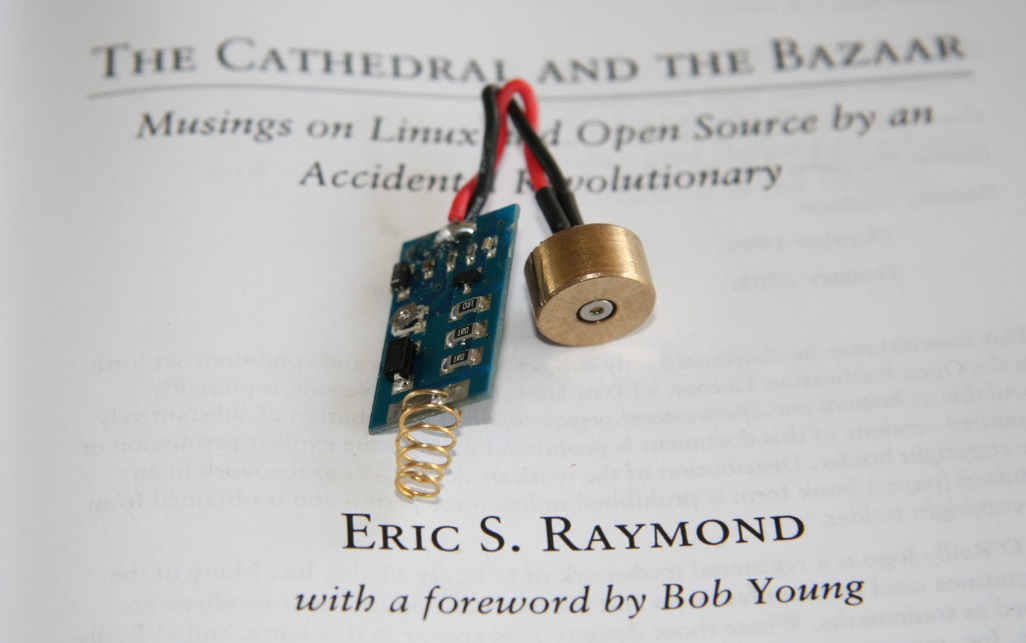

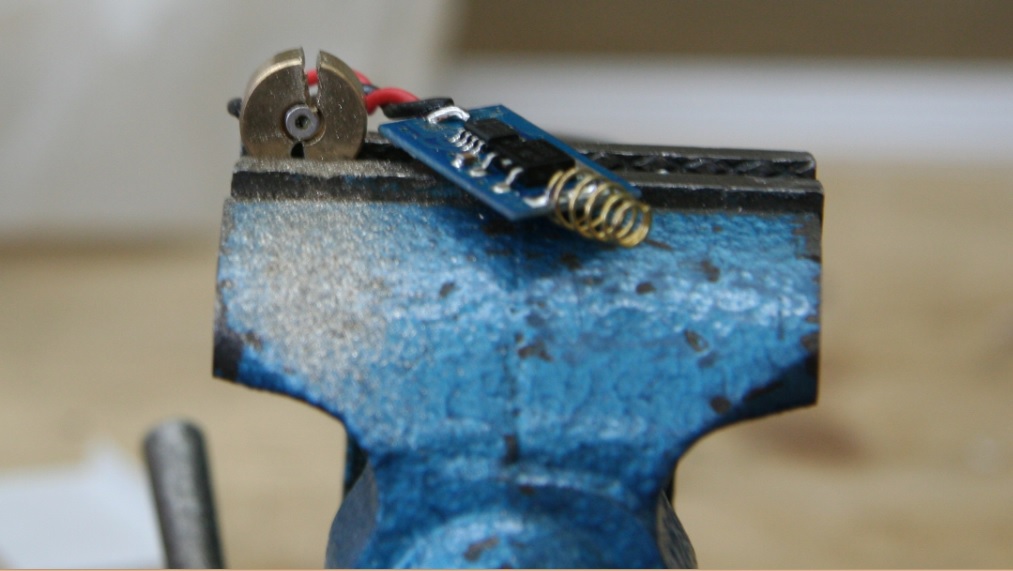

Опа, приехали. Эту меленькую детальку, которая оказалась на конце проводов, я даже толком сфотографировать не смог на своем объективе. И вот этим сбивают слепят самолеты!? Я-то ожидал (как у зарубежных распильщиков) увидеть кристаллы и нелинейные оптические элементы, систему полупрозрачных зеркал, увидеть индий-галлиевый нитрид(InxGa1-xN) или борат бария (BaB2O4)… В общем, меня, как и героя романа Вернора Винджа, ждало небольшое разочарование — «внутри нет деталей, обслуживаемых пользователем» — но сам процесс был интересным.

Как используют столь мощные указки

(светлая сторона):
Как я выяснил, данные лазеры часто берут охотники и рыболовы, чтобы отмахиваться от тигров и медведей, так как зверятам тоже не очень приятно смотреть на синий луч. Плюс ко всему, луч отлично виден на расстоянии и выручает, если вы потерялись. Один товарищ купил такую указку и использовал ее как портативный лазерный гравер, чтоб маркировать рабочий инструмент на производстве. Указки используют дачники в хозяйстве, как уровень, например. Есть несколько примеров использования лазерных указок для охранных систем и контроля периметра.

темная сторона

Футбольные фанаты помогают своей команде

Хулиганы в Европе забавлялись тем, что слепили пилотов взлетающих самолетов. Сейчас за это «светит» большой срок.

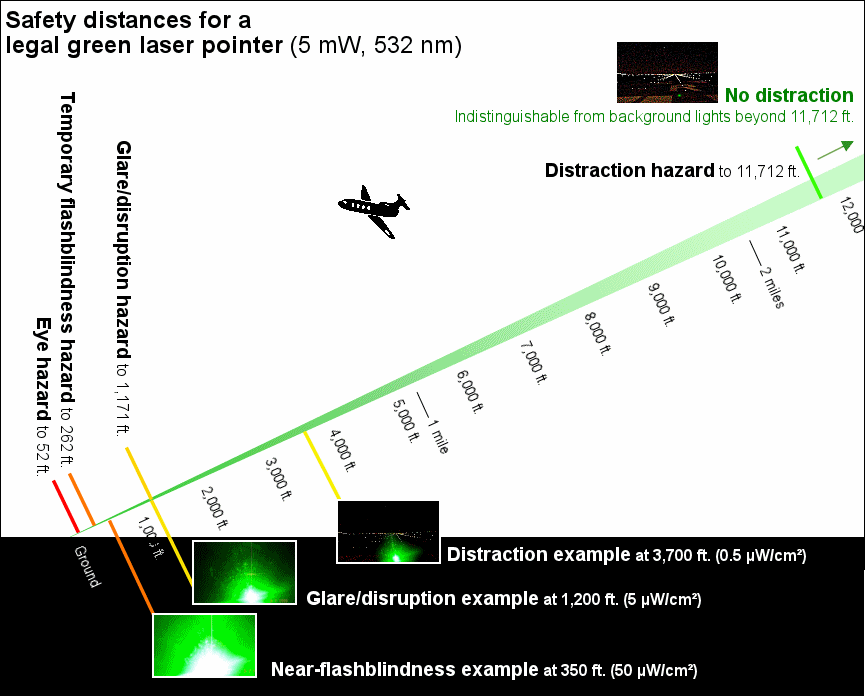

Таблица безопасности для 5 милливаттовой указки, что же будет если мощность лазера 5 Ватт!?

Забавные DIY проекты с использованием синих указок

Фанаты Fallout`а жгут

Благодарности

Выражаю благодарность компании green-laser.ru за предоставленный лазер для анти/псевдо/лже около научных экспериментов, а так же Ивану и Сереже из «Лаборатории трёхмерной печати» за тиски и ножовку по металлу

П.С.

Кто знает что делать с тем, что осталось от лазера (например, распилить дальше), добро пожаловать в Хакспейс.
