В последнее время наблюдается тенденция увеличения количества загородных домов из клееного бруса. Это неудивительно, ведь такие дома имеют целый ряд достоинств: экологичность, прочность, теплоизоляция, простота монтажа и скорость постройки. Однако, есть и недостатки. В их число входит пожароопасность, что создает сложности для прокладки электрических сетей внутри дома.

В этой статье я расскажу о новом способе упрощения электромонтажа в таких домах. А также, проведу сравнение стоимости прокладки проводки обычным способом и с использованием беспроводных выключателей (радиоэлектромонтаж).

Заинтересовавшиеся, добро пожаловать под кат.

Для начала давайте разберемся, как делается электрика в деревянном доме. Все способы делятся на две основные категории: скрытая и открытая электропроводка.

Делать скрытую электропроводку не рекомендуется большинством компетентных в данной тематике источников. Однако такую проводку все же можно сделать, если соблюсти все требования пожарной безопасности, указанные в ПЭУ-6.

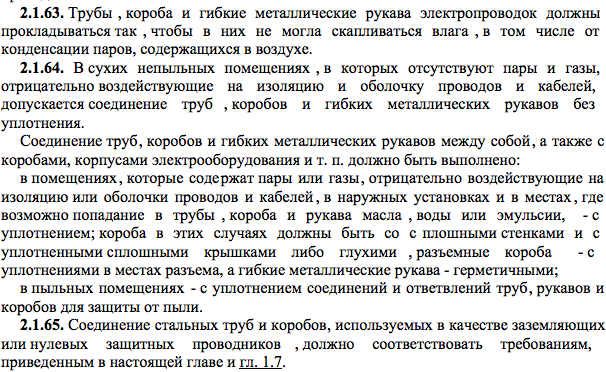

Выдержка из ПЭУ-6 о требованиях к скрытой электропроводке
Беспроводные выключатели в деревянных домах - 1

То есть, существует два способа сделать скрытую проводку:

  • Протянуть кабели в металлических трубах — необходимо будет просверлить в стенах уплотнения в виде каналов, в которые позже будут укладываться трубы. Оптимальный вариант для этого способа — медные трубы, так как они достаточно легко гнутся и их можно прокладывать без специальных инструментов.

    Беспроводные выключатели в деревянных домах - 2

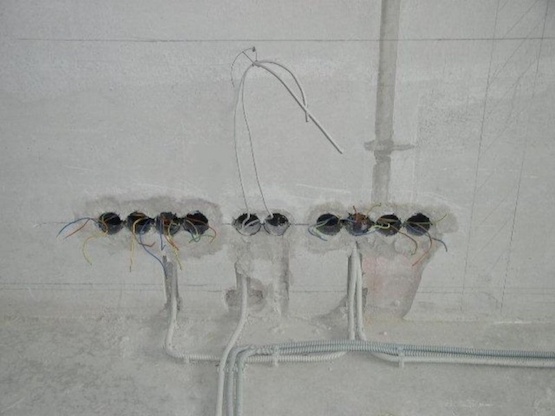

  • Уложить кабели в слой штукатурки толщиной не менее 1 см с каждой стороны. Но в таком случае нет гарантии, что на ней не появится трещин. Да и какой смысл в деревянном доме, если внутри он все равно покрыт искусственным материалом?

    Беспроводные выключатели в деревянных домах - 3

Что касается открытой проводки, в двух из трех случаев она выглядит неэстетично:

  • В электротехнической гофре. Сразу стоит заметить, это не вписывается в стиль дома.

    Беспроводные выключатели в деревянных домах - 4

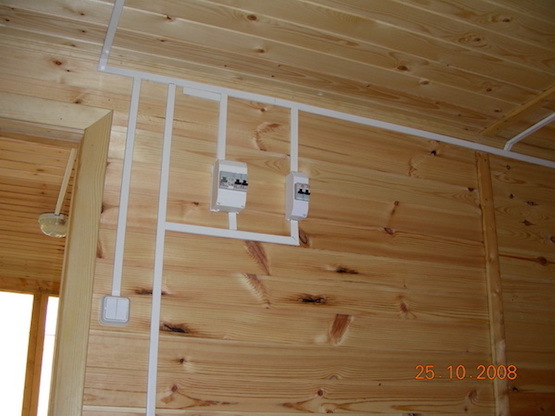

  • В кабель-каналах. Основным недостатком является тот факт, что дом дает усадку, примерно 1 см на 1м высоты, а это значит, что для типового двухэтажного дома усадка составит порядка 3х сантиметров, со всех коробов слетят крышки, а сами короба треснут. В результате придется переделывать проводку.

    Беспроводные выключатели в деревянных домах - 5

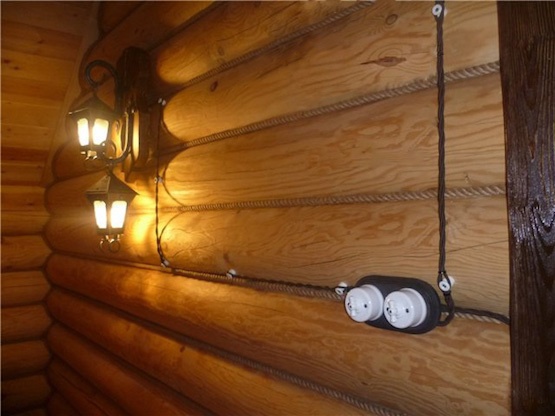

  • Открытым кабелем. Этот вариант является наилучшим из всех способов открытой проводки. Понятное дело, что если использовать обычный кабель, выглядеть это будет не лучше двух предыдущих вариантов. Но есть так называемая ретро проводка, которая позволяет выполнить монтаж по всем правилам пожаробезопасности и придать дому оригинальный вид в стиле ретро.

    Беспроводные выключатели в деревянных домах - 6

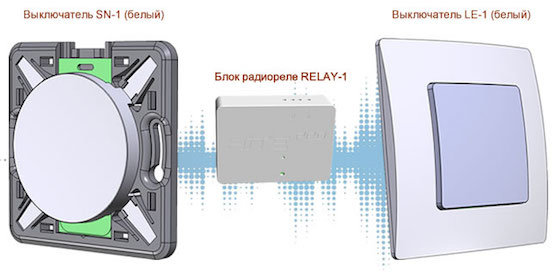

Что такое беспроводные выключатели и радио — электромонтаж?

Беспроводные выключатели в деревянных домах - 7

На Хабре и Гиктаймсе много говорилось о домашней автоматизации, и в этом контексте упоминалась компания Ноотехника с её линейкой устройств nooLite. Как правило, эти статьи сводились к тому, чтобы именно автоматизировать освещение дома, то есть добавить управление с телефона или реализовать какие-то сценарии, вызываемые центральным сервером в определенное время. Но никто не обращал внимание на то, что использование радиовыключателей значительно сокращает время на электромонтаж.

Беспроводные выключатели в деревянных домах - 8

Сокращение времени монтажа достигается за счет отсутствия необходимости прокладывать кабели к выключателям. А это достаточно долгая и трудоемкая операция. Трудоемкая она не только в плане физической работы, но и умственной. Вам нужно заранее продумать расположения каждого выключателя в каждой комнате. Если же использовать радиовыключатели, то достаточно лишь заложить провода к светильникам, а расположение выключателей можно обдумать уже после завершения отделочных работ.

Также использование радиовыключателей всех фирм позволяет очень просто реализовать функцию проходных выключателей, которая часто применяется в спальных комнатах. Причем в случае обычной электропроводки можно управлять светом только с двух точек. Беспроводные выключатели фирм Ноотехника, Delumo, Hite Pro, Glanzen позволяют управлять каждой зоной освещения более чем с 5ти различных мест.

Почему это особенно выгодно для деревянных домов?

Из тех способов прокладки электрики, о которых я рассказал можно выбрать 3 наиболее интересных, то есть выглядящих максимально эстетично. Поле чего довести этот вид до совершенства, убрав провода к выключателям.

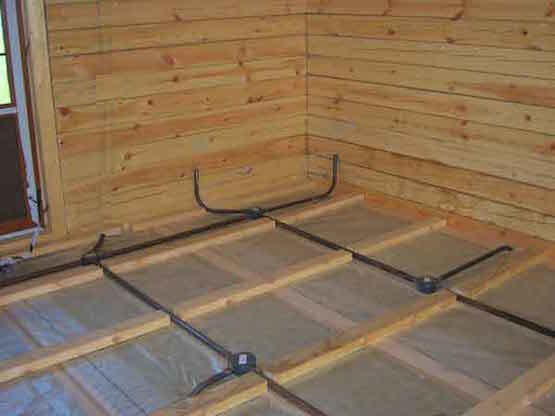

  1. Скрытый монтаж в металлических трубах

    Беспроводные выключатели в деревянных домах - 9

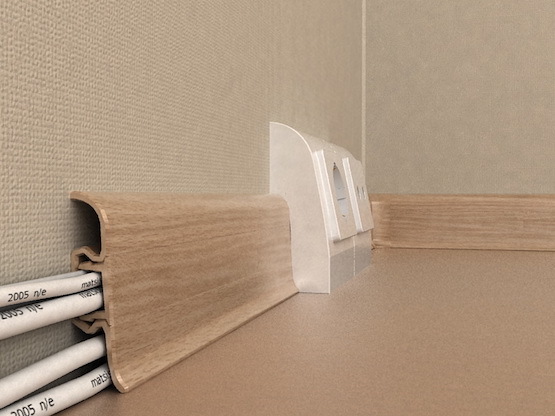

  2. Наружный монтаж в плинтусах (кабель каналы внутри плинтусов)

    Беспроводные выключатели в деревянных домах - 10

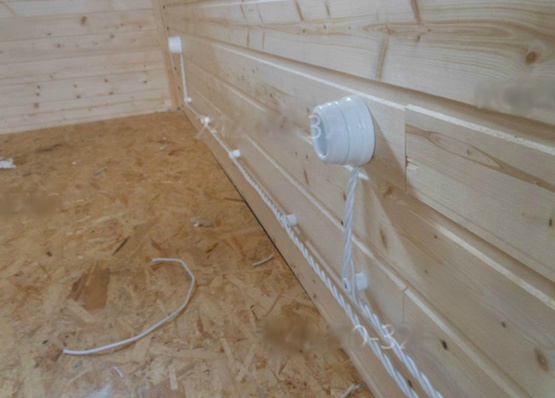

  3. Ретро электрика без проводов к выключателям

    Беспроводные выключатели в деревянных домах - 11

Рассчитаем, сколько удастся сэкономить при использовании беспроводных выключателей в каждом из вариантов.

Будем рассматривать средний двухэтажный дом площадью 200 кв. м и высотой потолков 3м, выключатели располагаются на высоте 1200 мм от пола. Обычно в таких домах следующий набор комнат:

  • Первый этаж
    1. Прихожая
    2. Коридор
    3. Туалет
    4. Кухня
    5. Гостиная
    6. Гостевая
    7. Техническое помещение
  • Лестница между этажами
  • Второй этаж
    1. Коридор
    2. Бельевая
    3. Туалет
    4. Ванная
    5. Спальня 1
    6. Спальня 2
    7. Спальня 3

Итого 15 помещений, в которых необходимо сделать освещение. Разделим помещения на группы в зависимости от того, с какого количества точек нужно иметь возможность управлять светом. Для простоты будем считать, что в каждой комнате всего одна зона освещения.

  • С одного места достаточно управлять в:
    1. Гостиной
    2. Кухне
    3. Техническом помещении
    4. Бельевой
    5. 1-м туалете
    6. 2-м туалете
    7. Ванной

  • С двух мест хотелось бы управлять в:
    1. Прихожей
    2. Коридоре на первом этаже
    3. Гостевой
    4. 1-й спальне (допустим, что это детская спальня и ребенок спит один)
    5. 2-й спальне (допустим, что это детская спальня и ребенок спит один)

  • Также с двух мест должно управляться освещение лестницы, но еще лучше, чтобы оно включалось по датчику движения
  • С трех мест имеет смысл делать управление в родительской спальне (выключатель у входа и со стороны каждого из супругов)
  • Из четырех точек нужно управлять только светом в коридоре второго этажа (из каждой спальни + выключатель при входе на этаж)

Итого нам нужно установить 26 выключателей. Допустим, что выключатели одинарные и для каждого нужна своя проводка, которая идет по отдельному кабель каналу, трубе или навесным монтажом. На самом деле выключателей, как правило, больше, так в половине комнат обычно используется более одной зоны освещения. Но для наших вычислений этих чисел достаточно.

Какая же будет итоговая стоимость монтажа одного выключателя в каждом из 4х случаев?

  • Скрытый монтаж в металлических трубах = 4133 руб.
    1. Медная труба диной 1800 мм и шириной 25 мм — цена 600 рублей за погонный метр => 1080 руб.
    2. Кабель медный 3 x 1.5 мм — цена 60 рублей за погонный метр => 108 руб.
    3. Металлическая монтажная коробка для установки выключателя => 230 руб.
    4. Выключатель 250 руб.
    5. Монтаж труб, с учетом стоимости креплений — 1000 рублей за метр => 1800 руб.
    6. Протяжка кабеля в трубу 200 рублей за метр => 360 руб.
    7. Монтаж выключателя с учетом стоимости сверления отверстия под монтажную коробку и установки коробки => 530 руб.
  • Наружный монтаж в плинтусах и кабель каналах = 962 руб.
    1. Кабель канал цвета под дерево — 50 рублей за погонный метр => 90 руб.
    2. Кабель медный 3 x 1.5 мм — цена 60 рублей за погонный метр => 108 руб.
    3. Выключатель 470 руб.
    4. Монтаж кабель канала, с учетом стоимости креплений — 60 рублей за метр => 108 руб.
    5. Укладка кабеля в кабель канал 20 рублей за метр => 36 руб.
    6. Монтаж выключателя => 150 руб.
  • Ретро электрика = 2515 руб.
    1. Керамический кабель проход — 79 рублей за штуку, необходимо 5 штук => 395 руб.
    2. Кабель медный витой 3 x1.5 мм — цена 150 рублей за погонный метр => 270 руб.
    3. Выключатель 1080 руб.
    4. Монтаж кабеля за метр 150 рублей=> 270 руб.
    5. Монтаж выключателя => 500 руб.
  • Радио — электромонтаж = 1700 руб.
    1. Радиовыключатель => 1200 руб.
    2. Монтаж выключателя => 500 руб.

Из этого сравнения следует, что радио — электромонтаж является почти самым дешевым способом организации управления освещением. Но нужно сделать еще одну важную пометку: радиовыключатель управляет не напрямую светильником, он связан с силовым блоком — коробка размером со спичечный коробок, которая устанавливается в плафон люстры. Каждая такая коробка стоит еще 1200 рублей. Теперь мы можем посчитать стоимость каждого из этих способов прокладки электрики на весь дом.

  • Скрытый монтаж в металлических трубах = 4133 руб * 26 = 107 458 руб.
  • Наружный монтаж в плинтусах и кабель каналах = 962 руб * 26 = 25 012 руб.
  • Ретро электрика = 2515 руб * 26 = 65 390
  • Радио — электромонтаж = 1700 * 26 + 1200 * 15= 62 200

То есть радио — электромонтаж почти в 2 раза дешевле скрытого монтажа в металлических трубах. И соизмерим по стоимости с ретро электрикой. Но при этом у него есть ряд преимуществ. Так как для расчета была выбрана продукция компании Ноотехника, стоит учесть, что кроме функции включения выключения присутствует возможность управления яркостью каждого светильника, реализация сценарийного включения освещения и даже управления освещением во всем доме с телефоне, при приобретении дополнительного контроллера, стоимость которого также невелика.

Для полноты картины я ближайшее время я напишу статью со сравнением оборудования других производителей, на котором можно реализовать управление освещением в деревянном доме.
