Преамбула
Зима пришла неожиданно, много снега намело, а потом еще и холодно стало. Так вот, о чем это я? Да все просто, есть в глубине Сибири, на границе Кемеровской области и Алтайского края деревушка одна. Морозы там бывают трескучие, но люди там живут добрые. Зимой дел не много, то сне убрать, а выпадает его не мало, то на работу в город за 50 км съездить.

И вот в этой деревушке живут у меня друзья, бывает приедешь к ним в пятницу, баня, сугробы и био-туалет на улице в -40 по Цельсию. Так я не об этом, а о том, что у них в доме стоит котел угольный с подачей угля ведрами.

Вот мы сидим с Вадимом и я задаю вопрос:
— Вадик, а сколько ведер угля потребляет твой огнедышащий монстр для обогрева твоих 200 квадратных метров удовольствия.
— Ну… где-то перед сном ведро закину, утром как посвежеет ведро заброшу, если потребуется и днем, но это по желанию или по наличию в доме кого-нибудь.
И мне стало интересно, а сколько конкретно надо раз топить дом, и как конкретно топить, и много разных других вопросов.
Я начал думать.
Создание

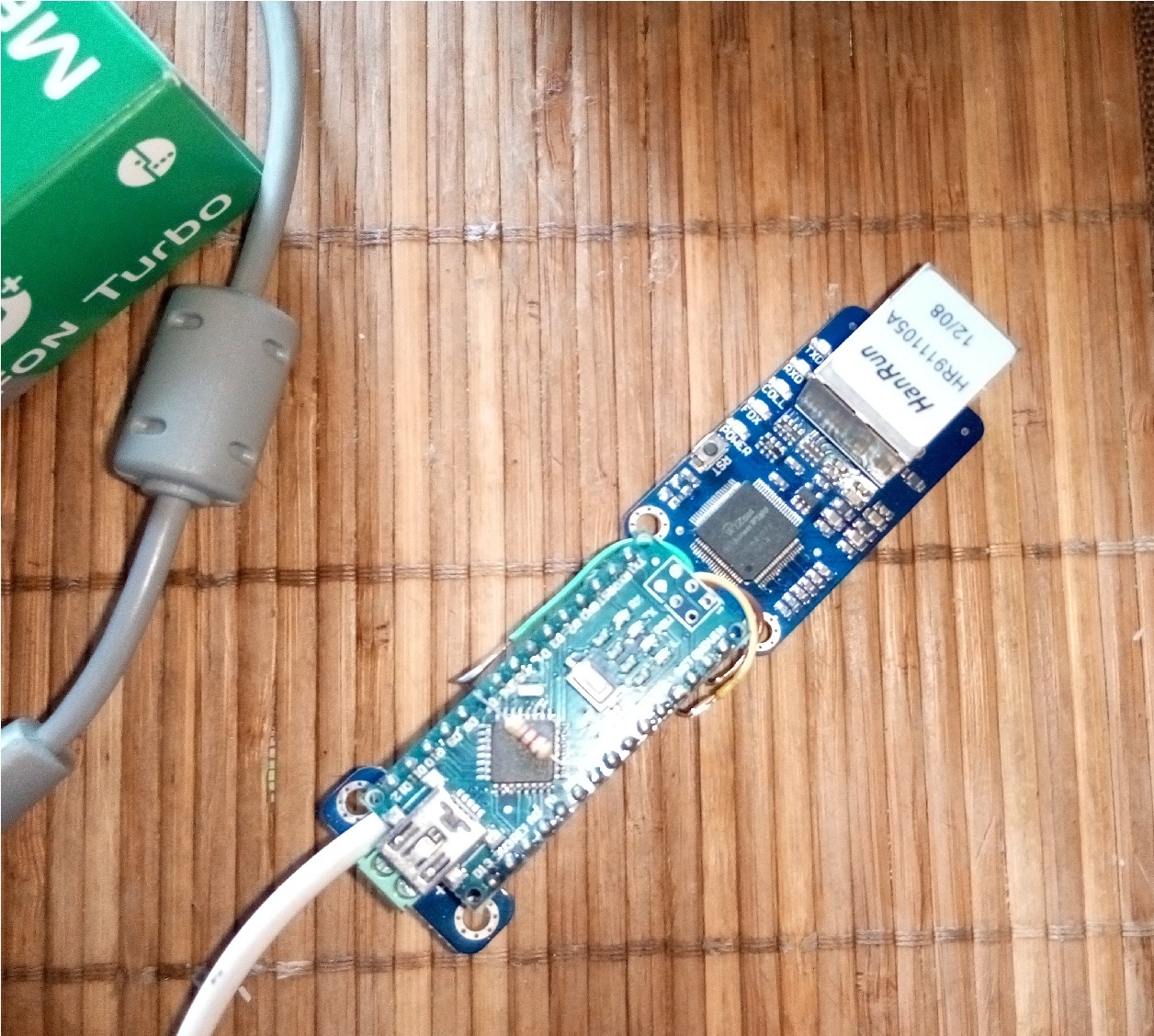

Паяльник в руки, Arduino nano c W5100 на плашке, немного чертежей и зависимостей. Ящик пива другу который умеет писать код, бутылка виски ПХП-волшебнику и вот создано то, что подскажет ответы на поставленные вопросы.
Наступило будущее:

Тепло наших домов - 2

прикрутив DS18B20

Слив все в едино, купив 3G модем, роутер, и двусторонний скотч, я начал творить будущее.

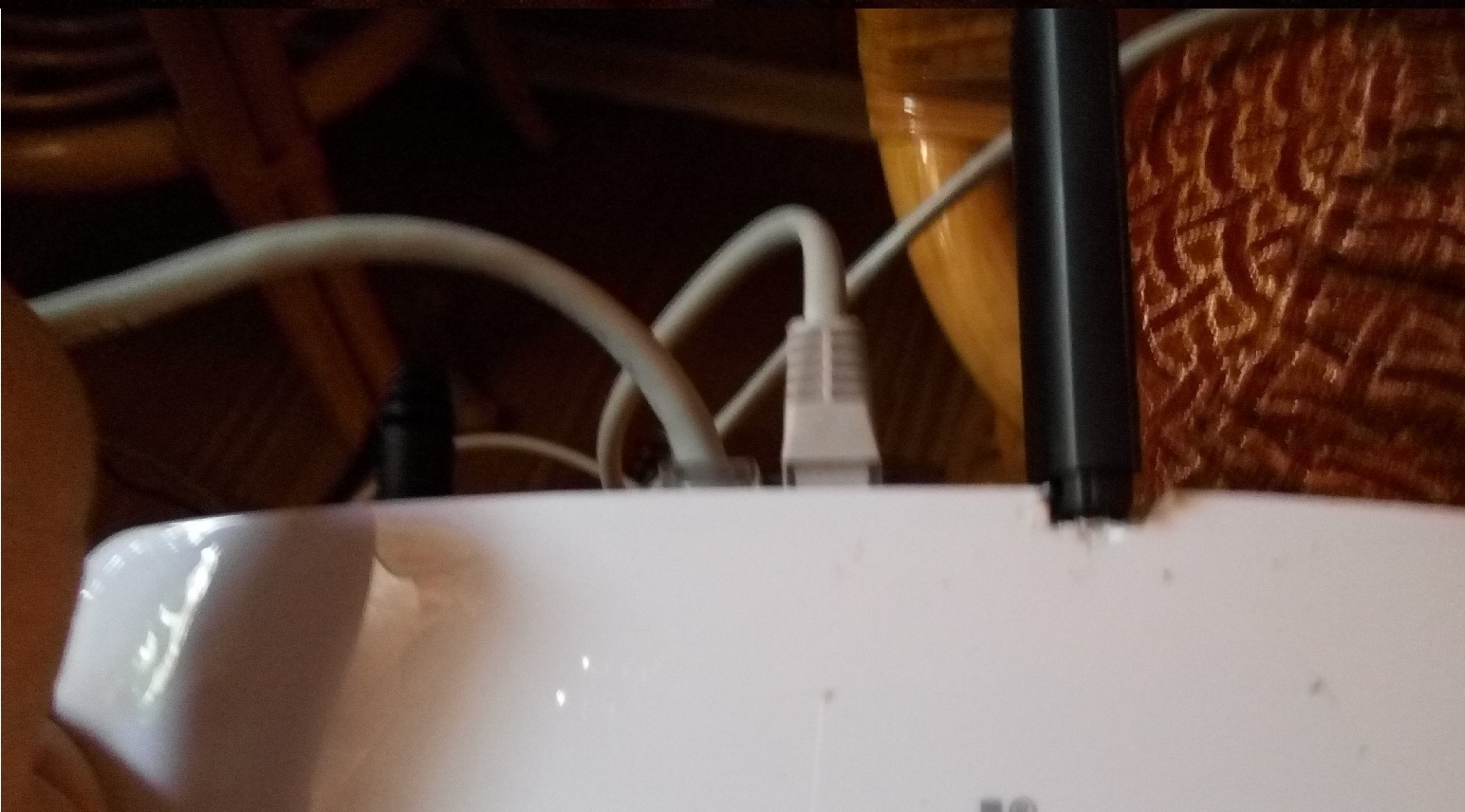

Конечно роутер пришлось про апгрейдить, иначе он тупо отказывался работать:
Тепло наших домов - 3

Подцепив один датчик к батареи в гостиной, второй там же, но в воздухе и соединив все провода в кучу я зажмурил глаза:
Тепло наших домов - 4

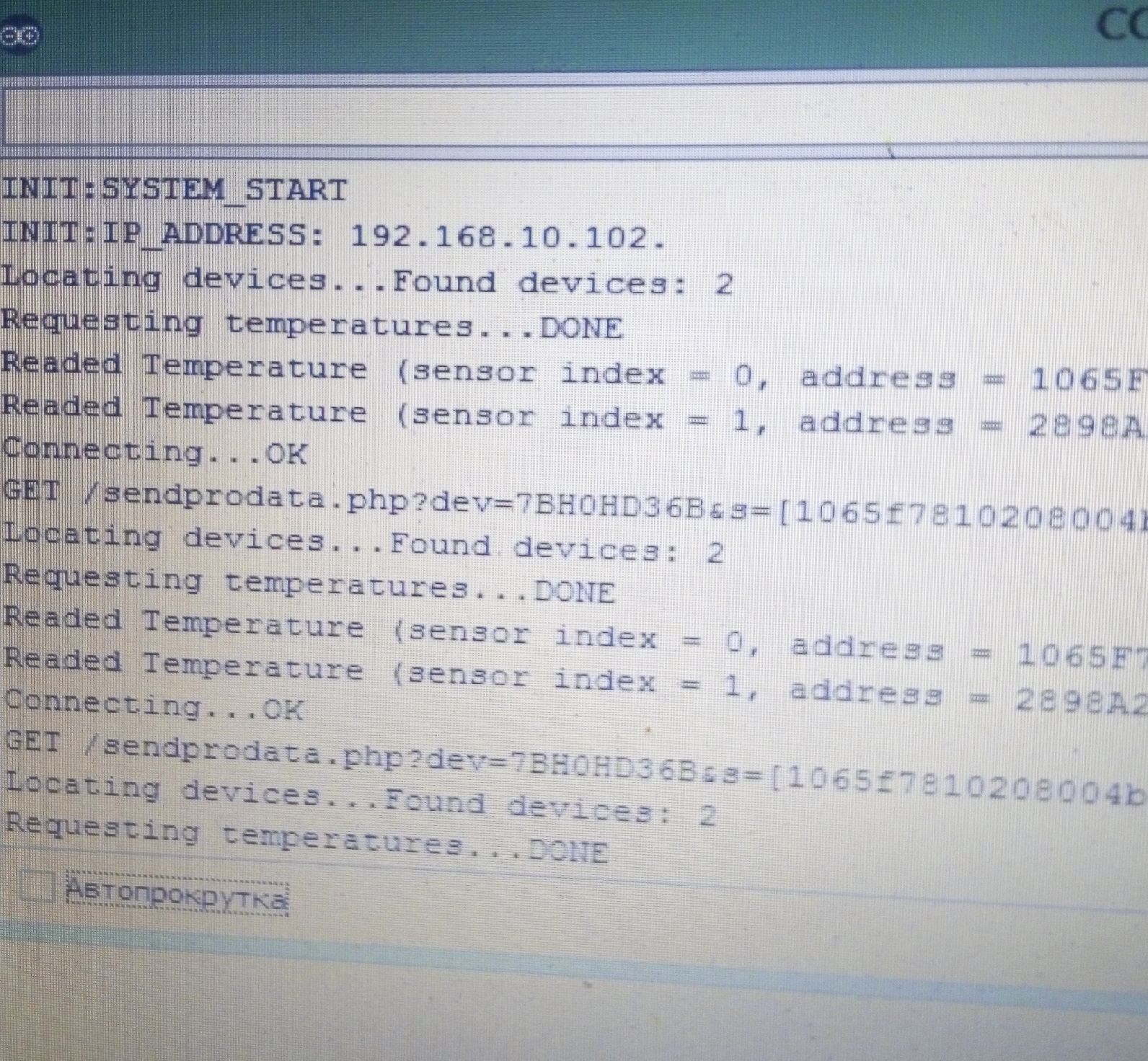

Вот они первые слова в мир, так сказать хеллоу ворлд. Этот момент был незабываемый.

Срочно беря мобильник в руку, я зашел по заветной ссылке и начал получать первые показания.

Аналитика

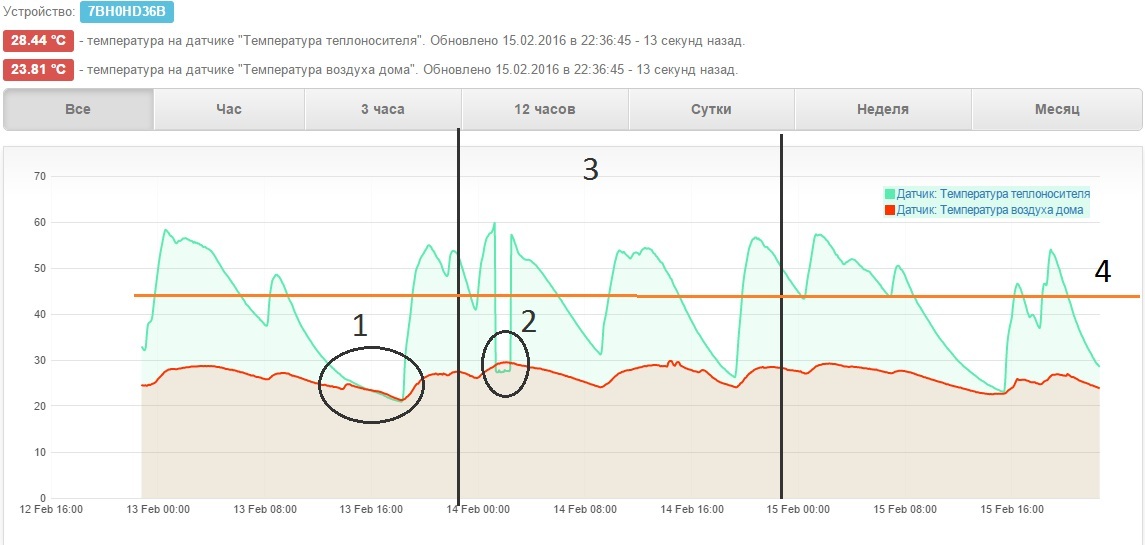

И так я начал получать графики:
Тепло наших домов - 5

Зеленой линией я обозначил температуру батареи, которая создает комфорт в наблюдаемой комнате
Красной линией я обозначил температуру воздуха в комнате, ту на основании которой я могу сказать холодно ли мне или нет

Отметка на картинке 1: тут все просто чистили печку, да и солнце пекло.

Отметка на картинке 2: датчик отклеился от батареи, пришлось перемонтировать.

Отметка на картинке 3: интервал одного дня, видно что печь топилась ровно 3 раза.

Отметка на картинке 4: это мечта. Мечта той температуры, которую нужно добиваться в тепло носителе. тот идеал к которому нужно стремиться, но увы подобной картинки добиться на ручном котле обогрева невозможно.

Об отметке 4

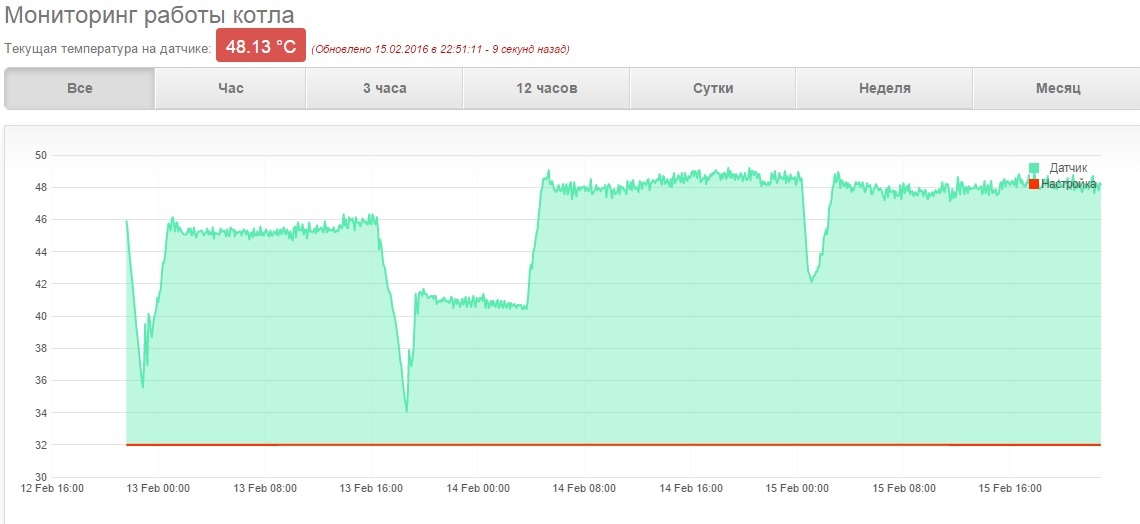

Подобный девайс был собран еще одному товарищу, в его доме стоит автоматический угольный котел на брекетированом угле.
В этом устройстве все работает стабильно и без особых скачков, и экономия значительна. Стабильность можете наблюдать на следующем графике
Тепло наших домов - 6

Эпилог

В качестве эпилога хочу сказать, что необходимо думать над тем как обеспечить стабильное медленное горение угля в котлах с ручной подачей топлива.
