Система отопления многоквартирного дома. Ликбез с примерами

в 9:49, , рубрики: Excel, жкх, тепловой вычислитель, умный дом

Всем привет! Меня зовут Виктор и это мой первый пост на Гиктаймс, прошу не судить строго. Сам по жизни я веб-программист, но помимо прочего, я еще и член правления ТСЖ, и посему активно занимаюсь вопросами ЖКХ. ЖКХ в России застряло в 80х годах прошлого столетия, хотя технологии ЖКХ давным давно ушли вперед. Если сообщество будет не против, буду периодически делиться с Вами практическими мыслями и информацией по теме ЖКХ, что и как можно сделать, чтобы хотя бы в рамках своего дома сдвинуть ситуацию с мертвой точки.

Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.

Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.

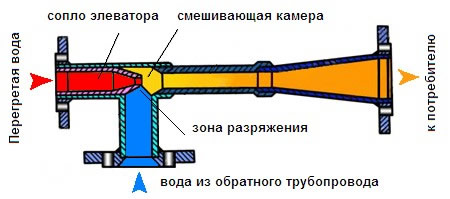

В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.

Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графика, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении. Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на свои трубы в вашей квартире и задумайтесь.

Тепловой вычислитель

Практически в каждом доме уже стоит специальный прибор, именуемый тепловым вычислителем. Его задача посчитать, сколько тепла забрал Ваш дом. К сожалению, в силу исторических причин, когда все у нас был общее, а стало быть ничье, мы не привыкли считать расходы на отопление. А тем временем, сегодня отопление — это самая дорогая графа расходов в платежках. Причем из-за того, что исторически отопление в нашей стране никто не считал — эта сфера теперь самая взяткоемкая и крайне неэффективная. И чтобы как-то ситуацию исправить, каждый, кого интересует, что за цифры им выставляют в коммунальных платежках обязан запомнить и понять главную формулу в ЖКХ:

$Q=m*dT$

Именно, по этой школьной формуле тепловой счетчик рассчитывает Вам стоимость отопления: m — это масса теплоносителя, которая прошла через Ваш дом за 1 час, dT — это разница температур между подачей и обраткой. Т.е. на входе например 80 градусов, теплоноситель пройдя через батареи отопления дома остывает до 50 градусов — dT равна 30 градусам. Перемножив массу теплоносителя на разницу температур, мы получаем ту самую Гигакалорию. В каждом регионе устанавливается своя цена на 1 Гигакалорию, например в моем Владимире она равна 1987 рублей 40 копеек. Полученная за месяц Q, умножается на тариф, дальше делится на общую жилую площадь дома, и мы получаем стоимость отопления в расчете на 1 квадратный метр. Ну а сколькими квадратными метрами Вы владеете, столько собственно говоря Вы и обязаны заплатить. Вот такая довольно простая схема, о которой многие в нашей стране даже не подозревают, включая к всеобщему удивлению даже тех, кот этим самым ЖКХ и занимается (как показала моя практика).

Только понимая, как работает тепловой счетчик и из чего формируется цена за отопление можно заниматься вопросами энергосбережения. А как показывает формула, экономить можно либо на разнице температур, либо на массе теплоносителя, пропускаемого через дом. Тут надо сделать оговорку, просто так, взять и пустить подачу в обратку нельзя, если дом совсем не забирает тепла, и разница температур подачи и обратки меньше 3 градусов, такой тепловой счетчик снимается с учета и дому назначается оплата по нормативу. Эта особенность тепловой сети города, которую мы касаться сейчас не будем.

Спускаемся в подвал

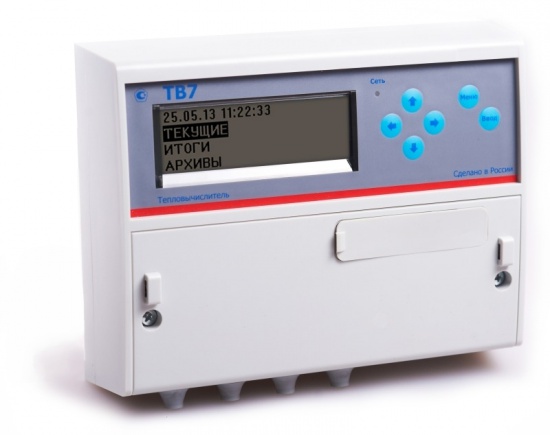

Ну а теперь мы подошли к самому интересному. Большинство современных тепловых вычислителей — это весьма современные устройства, возможности которых совершенно не используются, в виду того, что домами заведуют сантехники Васи из далекого прошлого и бабушки из ТСЖ. Я призываю всех айтишников не полениться и спуститься в подвал Вашего дома, и посмотреть на этот весьма интересный вычислительный прибор. Например, в моем доме оказался тепловычислитель Термотроник ТВ7:

Данный прибор обладает достаточно большими возможностями, такими как подключение через Ethernet, USB, RS-232, но самое главное в нем есть картридер SD карт. Достаточно просто вставить в него SD карточку, и он автоматически запишет всю историю показаний — давление, температуру, объем теплоносителя и прочие характеристики, необходимые для расчета стоимости отопления. Кстати, в моем случае еще оказалось, что если бы использовались родные расходомеры (датчик, вычисляющий массу теплоносителя), то можно было бы в автоматическом режиме фиксировать протечки в доме и отсылать смс сантехнику — у тебя потоп, бегом в дом!

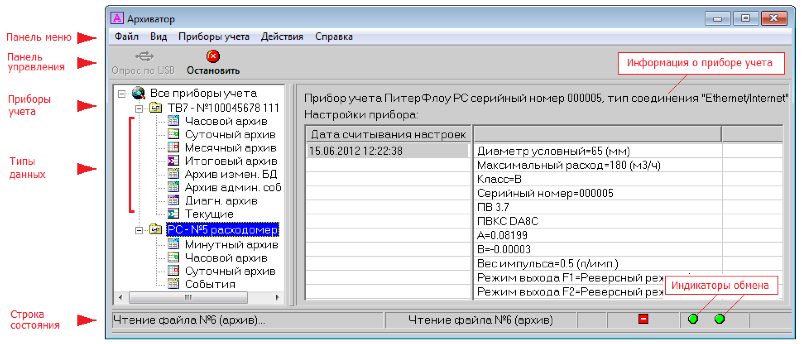

И вот мы скачали данные с тепловычислителя, и теперь при помощи программы Архиватор мы можем обработать данные со счетчика:


Сама программа достаточно примитивная, и не умеет даже строить графики, и даже не экспортирует в Excel. Но старый добрый ctrl-c ctrl-v позволяют легко справиться с проблемой!

Рисуем графики

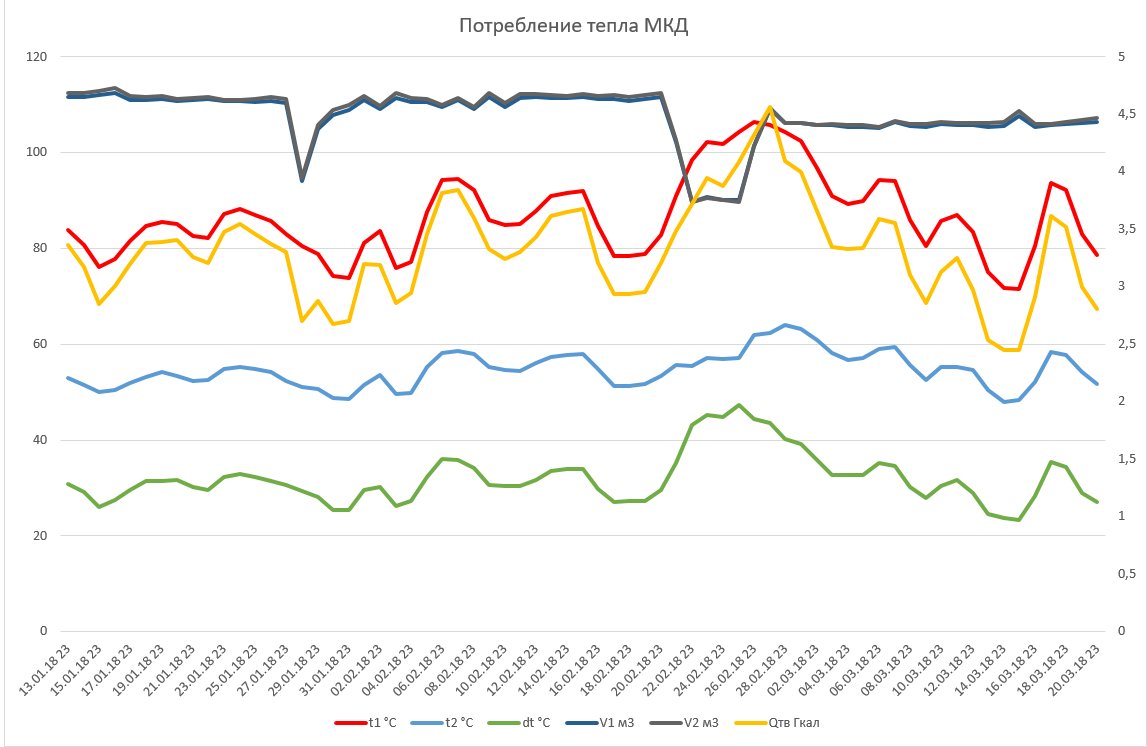

Теперь когда данные у нас в Excel, можно рисовать графики и делать какие-то выводы. О, как много можно увидеть на графиках! Например, на первом графике два проседания по объему теплоносителя (верхние темно-синяя и серая линии), проходящего через дом, это вероятнее всего аварии труб в районе. Как раз совпадает с ростом температуры подачи (морозы!)


Правая ось — это Q, показывающая тепло в гигакалориях посуточно. Как я уже сказал по тарифу 1 Гигакалория во Владимире стоит 1987,40 руб. На графике Гигакалории отмечены желтой линией. Вот сколько за месяц гигакалорий дом накопит, эта сумма умножается на 1987,40 руб, затем разбивается по квартирам и вы ее платите в своих квитанциях за коммуналку.

Красная и синяя линии — это температура подачи, и температура обратки. Значения на левой шкале. Зеленая линия — это дельта, т.е. та температура, сколько ваш дом забрал на обогрев. Как видите температура подачи в морозы выше 100 градусов. И если прорвет — это опасно для жизни!

Можно заметить, что несмотря на скачущую температуру подачи, температура обратки всегда примерно одинаковая. Это интересный феномен. Кто-нибудь знает почему? У меня есть версия, но пока оставлю ее при себе, гоу в комменты! :) Обидно на самом деле, не получается экономить на очевидном, на разнице температур.

Темно-синяя и серая линии — это объем теплоносителя проходящий в час через вход и выход соответственно. У нас почему-то уходит немного больше, чем приходит. Либо погрешность измерения, либо что-то где-то течет… Буду разбираться в этом вопросе.

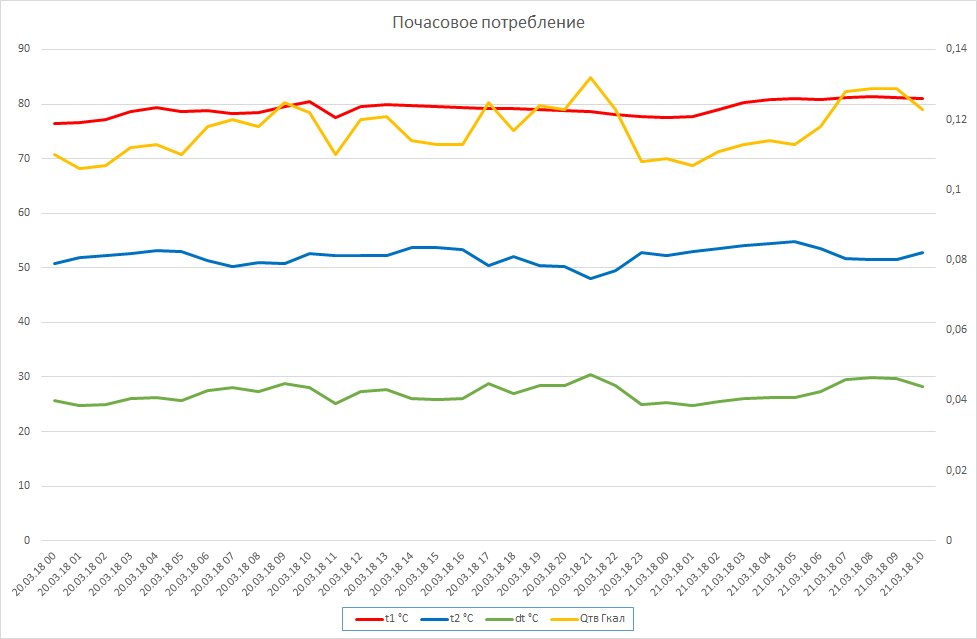

А второй рисунок — это почасовое потребление, за последние сутки. Здесь в основном все пики в гигакалориях (оранжевая линия) связаны с жизнью дома. В 7 утра встают, в 12 обед, в 17 ужин, и в районе 9-10 вечера все принимают душ и активно льют горячую воду. Дисциплинированные какие соседи у меня! :)

Ну вот теперь, когда есть возможность отслеживать потребление тепла многоквартирным домом, можно поднимать вопрос об энергоэффективности. Первым делом я планирую обернуть все трубы в доме в энергофлекс, а также установить погодозависимую автоматику, выкинуть из схемы доисторический узел элеватора, поставить современный трехходовой клапан, которым можно управлять автоматически или через Интернет. Все это дело я провожу с тепловизионным контролем. Про тепловизор я думаю также опубликую несколько постов, если аудитория примет данную тематику. Ну и в целом, планирую в плотную заняться вопросом энергосбережения, так как на текущий момент показания энергопотребления дома крайне высокие, что мы отчетливо и видим на графике.
