Привет! Меня зовут Ярослав Медокс, в Сбертехе я занимаюсь технологиями корпоративно-инвестиционного бизнеса. В этой заметке пойдет речь о вполне обычном подмосковном загородном доме, ставшем по прихоти его хозяина полигоном для проверки солнечной энергетики.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 1

В 2008 году мне посчастливилось приобрести дом в СНТ в ближнем Подмосковье. В процессе обживания оказалось, что электричество регулярно отключают на разные, в основном небольшие, промежутки времени. Это доставляло заметные неудобства, так как в доме все электрическое, газа нет. А когда всё электрическое, например, отопление или приготовление пищи, то для полноценной жизни нужна довольно большая пиковая мощность. Ну, скажем, не менее 6 кВт. В качестве резервного источника питания сразу приходит в голову генератор. Однако, генератор такой мощности – сооружение громоздкое, громкое и неприятно пахнущее, поэтому рассматривался как альтернативный источник лишь на случай длительных отключений электричества. А пока обеспечить комфортное пребывания в загородном доме было решено с помощью инвертора и аккумуляторов. Т.е. сделать этакий UPS, но на весь дом. На первый взгляд, задача довольно простая.

Однако, чем дальше в лес, тем больше дров, как говорится. Поскольку бесперебойное питание на такую пиковую мощность – удовольствие недешёвое, пришлось внимательно изучить тему, чтобы не ошибиться. Например, выбрать тип аккумуляторов, определить минимальную емкость, выбрать тип инвертора. И если с аккумуляторами все более-менее понятно, то инверторов существует множество, включая российские. Здесь сделаю небольшое отступление. Помимо регулярных отключений электричества, каждый дом в посёлке был очень ограничен в максимальной мощности, которую можно получить от сети. И тогда возникла идея: на время пиковых нагрузок переключаться на инвертор и не зависеть от нестабильной сети 220В.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 2 Так, помимо мощности, синусоидальной формы выходного напряжения, автоматического перезапуска, появилось требование автоматического переключения на инвертор при превышении порогового значения потребляемой мощности. Круг устройств резко сузился. Оказалось, что на нашем рынке есть едва ли не единственная модель (2010 год), которая не просто переключается на генерацию, а умеет поддерживать сеть, т.е. складывать получаемую от сети мощность с инвертируемой. Это модель Xantrex XW. Это не инвертор, а произведение искусства: у него два входа 220В – сеть и генератор с автоматическим вводом генератора, у него масса настроек для аккумуляторов, различных пороговых значений. Есть функция load shave, продажа энергии обратно в сеть и множество других полезных особенностей. Но, главное, этот инвертор изначально рассматривается как центр системы энергоснабжения дома, и этот центр может брать энергию не только от сети и генератора, но и от альтернативных источников — от солнца, ветра, миниГЭС и т.д.

Для этого в систему добавляются соответствующие преобразователи энергии и контроллеры, объединяющиеся в проприетарную сеть Xanbus и работающие совместно.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 3 В общем, как полагается системно мыслящему IT-специалисту, выбор сделан в пользу самого «навороченного» инвертора Xantrex XW6048 и четырех последовательно соединенных 200 А*ч AGM-аккумуляторов. Это и решение задачи в моменте и задел на будущее, а для этого денег не жалко. И именно в этот момент появление солнечных панелей на крыше стало лишь вопросом времени, а не вопросом «надо или не надо?». Этому способствовала также удачная конфигурация крыши: наклон около 45 градусов и ориентация на юг. Впрочем, бензиновый генератор появился все-таки раньше :) Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 4 Надо заметить, что за несколько лет генератор запускался всего пару раз, большинство отключений электроэнергии парировались инвертором с аккумуляторами. А для максимального комфорта был сделан контроллер автоматического запуска генератора на базе Arduino и простая релейная автоматика отключения нерезервируемых нагрузок (например, беседки на участке или полотенцесушителя). Все это было установлено в 2010г.

Но, как уже сказано, появление солнечных панелей было предопределено. И в 2014 году появились 6 320-ти ваттных монокристаллических панелей ФСМ-320М. Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 5
Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 6 Их легко найти в Интернете. Суммарная установленная мощность таким образом – 1920 Вт. Как вы помните, гибридный инвертор умеет складывать энергию от сети и от аккумуляторов, поэтому максимальная потребляемая мощность не обязана совпадать с максимальной мощностью панелей. Кроме панелей с проводами, соединителями, предохранителями, понадобился, конечно, и MPPT -контроллер*, из той же линейки оборудования, но уже под крылом Schneider Electric. Он, в свою очередь связан по Xanbus с инвертором и обеспечивает совместную работу устройств, автоматически уменьшая потребление от сети при наличии Солнца.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 7

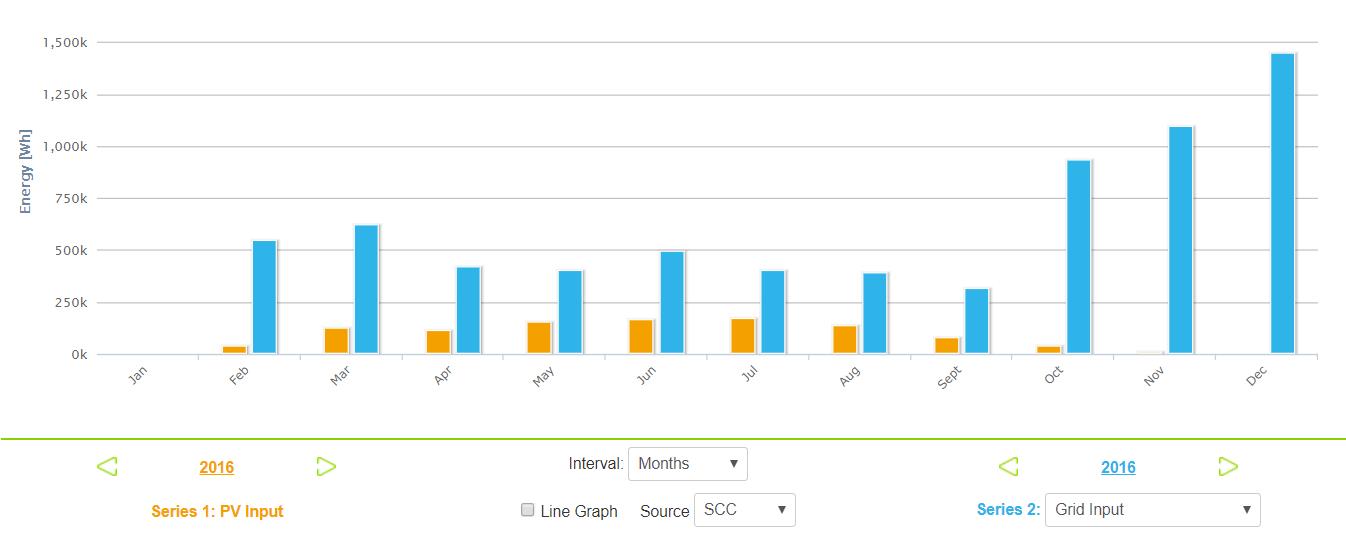

Рисунок 1 Сравнение энергии полученной от Солнца и от сети 220В. Период февраль-декабрь 2016г.

Вот некоторые цифры. Заметная выработка энергии начинается в феврале и длится до октября. На столбчатой диаграмме — статистика за 2016 год (кроме января). Оранжевым цветом показано, сколько получено энергии (Вт.ч) от Солнца, а голубым — сколько от сети. Очевидно, что перейти на Солнце невозможно даже летом. Однако если в доме есть газ, то наиболее энергоемкие процессы: отопление, ГВС и приготовление пищи можно исключить из общего баланса. Тогда летом можно прожить полностью на солнечном электричестве.

Еще некоторые цифры. В пиках получаемая от Солнца мощность может доходить до 2200 Вт, это бывает, как правило, в прохладную, но солнечную погоду, например, в апреле или на рубеже лета и осени. За день удается собрать до 12 кВт.ч электроэнергии максимум, при этом пиковая мощность редко превышает 1600 Вт. Следует также заметить, что, если аккумуляторы заряжены, а нагрузка в доме небольшая, потенциал Солнца будет недоиспользован. За границей разрешают продавать излишек энергии в сеть, тем самым используя солнечные панели на 100%. Остается надеяться, что аналогичная практика будет легализована и у нас, тогда это даст хороший толчок развитию солнечной энергетики.

Так или иначе, но с появлением солнечных панелей периодические короткие отключения сетевого электричества стали больше не страшны. Вообще при наличии подобной системы с альтернативным источником и аккумуляторами, достаточно иметь дополнительно маломощный резервный генератор, например на 1.5 кВт, который обеспечивает подзарядку батарей и минимальное потребление в доме. А пики могут покрываться инвертором от аккумуляторов.

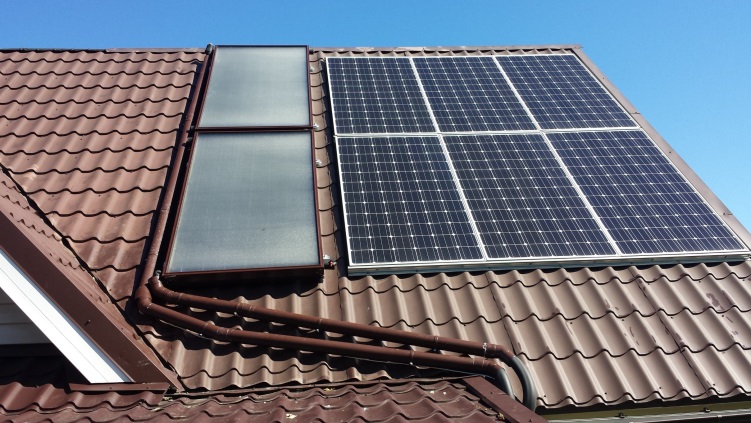

Однако, солнечное электричество – это не единственный способ получения энергии от Солнца. Есть и более эффективный, а именно – сбор солнечного тепла с помощью специальных коллекторов. Они очень распространены в южно-европейских странах. Особенно привлекательным этот способ становится, если нет газа для отопления и приготовления горячей воды. С помощью коллекторов тепло можно получать напрямую, без дополнительных преобразований. Основные типы коллекторов – вакуумные и плоские. Вакуумные сохраняют работоспособность зимой, плоские — дешевле и лучше работают летом. Остается решить какие выбрать и вообще решиться на установку. Почитав отзывы о работе разных солнечных коллекторов и систем на их основе, решился-таки установить подобную систему. Поскольку солнечная энергия для меня не является вопросом зимнего выживания, выбрал плоские коллекторы российского производства ЯSolar. Два коллектора расположились на крыше рядом с солнечными панелями в 2015 году. По данным производителя мощность таких коллекторов около 1.5 кВт, т.е. установленная мощность получилась около 3 кВт. Вышло даже мощнее установленных электрических солнечных панелей.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 8

Установка солнечного коллектора более сложная задача по сравнению с солнечной панелью, так как вариантов его включения в систему теплоснабжения дома гораздо больше. Например, его можно использовать только для ГВС, или как дополнительный источник тепла в системе отопления. Возможны различные промежуточные варианты. И при этом необходимо исключить замерзание системы зимой, а также перегрев системы при слишком знойном Солнце летом. И еще нужна защита от ожогов горячей водой. Ну, и, конечно, необходимо проложить теплоизолированные трубы, установить насосную станцию и расширительный бак, подключиться к теплообменнику, установить управляющую электронику. Всю эту работу я поручил специализированной фирме. А основную схему работы определил в ходе консультаций с профессионалами. Цель (помимо инженерного фана) простая: обеспечить экономию электроэнергии на подготовку ГВС и отопление. Напомню, газ к дому не подведен.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 9
Рисунок 2 Согласованная схема солнечной энергоустановки.

Центральным элементом всей системы является 300-литровый бойлер для приготовления горячей воды с двумя змеевиками-теплообменниками. К нижнему теплообменнику подключены последовательно соединенные солнечные коллекторы. И это единственная «точка входа» солнечного тепла в систему отопления и ГВС дома. Солнце прогревает воду в бойлере, горячая вода поднимается вверх и отдает тепло второму, верхнему змеевику-теплообменнику, который включен последовательно в одноконтурную систему отопления дома. Таким образом, в системе отопления получилось два полностью изолированных контура – солнечный и основной, с электрическим котлом. В них залиты антифризы, причем в солнечный – специальный с широким диапазоном рабочих температур. А обмен теплом идет через воду системы ГВС. В результате, в солнечный день мы получаем и горячую воду и тепло для отопления. А отопление требуется даже летом, например, для санузла. Попутно, за счет отбора тепла в систему отопления, решается задача защиты бойлера от перегрева. Хотя, на всякий случай предусмотрено принудительное включение рециркуляции горячей воды для сброса избыточного тепла. Забегая вперед скажу, что за время наблюдения за системой температура горячей воды не поднималась выше 60 градусов Цельсия. Получившаяся система обладает следующими свойствами:

  • Интегрированы в единую систему независимые источники тепла: солнечный коллектор, электрический котел, ТЭН бойлера.
  • В солнечный день сокращается потребление электричества для подогрева воды и отопления.-
  • Обеспечено накопление тепла в бойлере для сглаживания работы системы отопления и для обеспечения теплом дома на время краткосрочного отключения электроэнергии. Причем это свойство актуально и зимой (когда нет Солнца), так как вода подогревается обратной магистралью системы отопления через верхний теплообменник бойлера. При выключении котла вода отдает тепло в систему отопления.
  • Сокращено время прогрева дома в межсезонье. Более того, повышается средняя температура в доме в период отсутствия обитателей и выключенного отопления.
  • Общая доля Солнца в энергобалансе дома выросла с 6-7% примерно до 15-20%.

Как видите, система вполне эффективна, поставленные цели достигнуты. Однако, пока все утверждения — качественные. Или базируются на измерениях, но сами измерения недоступны для сбора, анализа и использования в алгоритмах управления. Например, температуры теплоносителя в разных точках солнечного контура доступны для чтения на контроллере, управляющем циркуляционным насосом. Но, только там и доступны. Или текущая мощность и «урожай за день» солнечного электричества также доступны только внутри сети Xanbus (см. выше), и не используются для комплексного управления, увязанного с параметрами системы отопления. Эти обстоятельства подталкивают к поискам путей дальнейшего развития инженерных систем дома. Чтобы сделать жизнь в нем комфортнее, бережливее по отношению к природе. И, заодно, узнать что-то новое.

Ну а с чего начать, с постановки каких целей, уже ясно. Для начала надо научиться измерять температуры в различных точках системы отопления/ГВС, включая солнечный контур. И уже до поиска конечного решения есть понимание, что одним измерением дело не ограничится. Но, об этом в следующей статье. Пока покажу

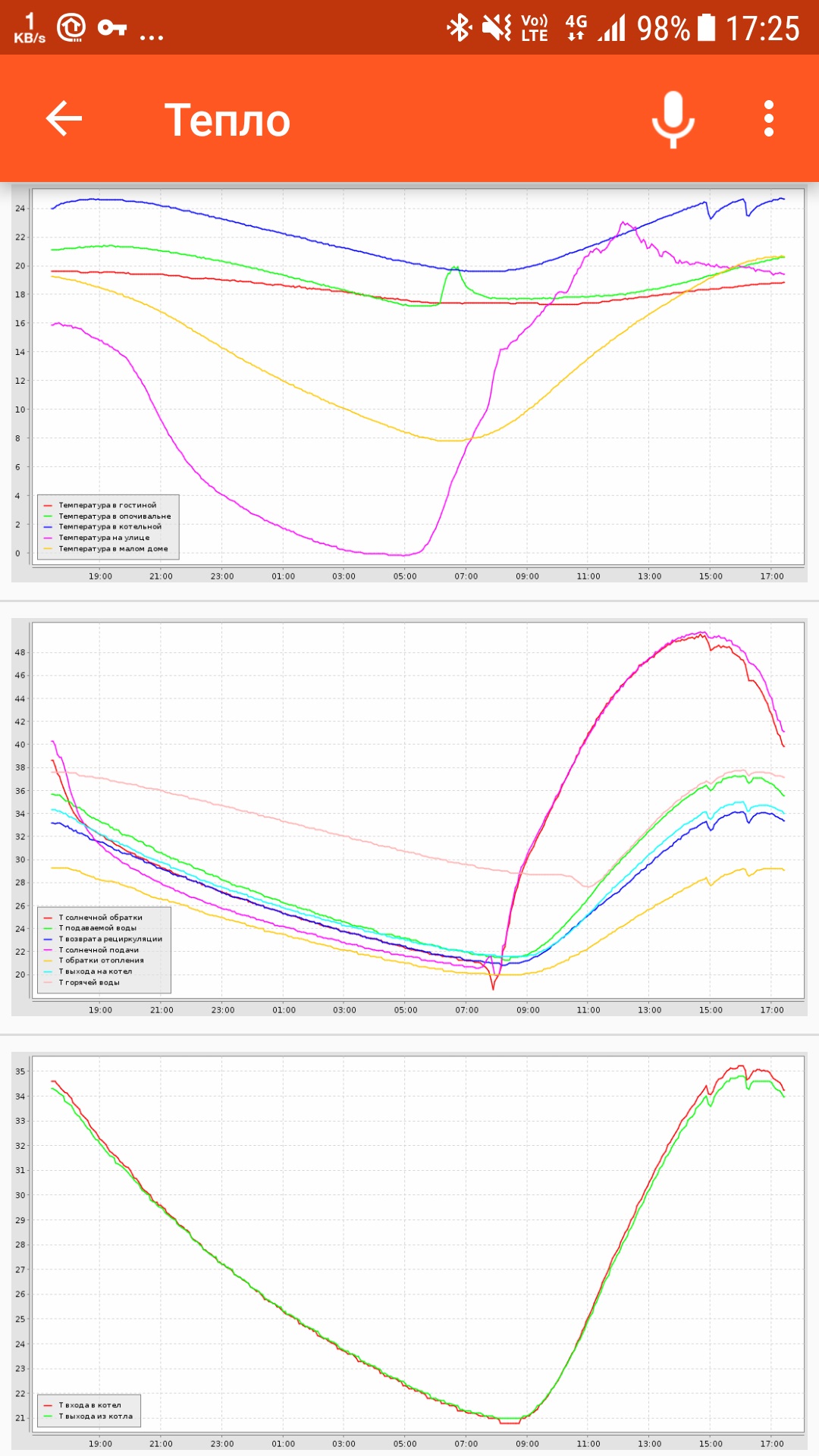

скриншот мобильного приложения, на котором видны графики различных температур, включая график температуры теплоносителя в солнечном контуре.

Опыт использования солнечной энергии в московском регионе: за, против и кому это нужно - 10
