У каждого из нас есть несколько девейсов с USB зарядкой. Рядом с кроватью у меня удлинитель с 5 розетками, 3 розетки заняты под USB зарядки. Такой вариант зарядки телефонов мне давно не нравился из за своих габаритов и не эстетичного вида, хотелось гармонии.
Озадачившись этой проблемой я стал искать внутренние USB розетки. У Gira и Legrand есть варианты с 1 USB розеткой и блоком питания на 1 А и с 2 USB розетками и блоком питания на 1.5 А, но с 4 USB розетками нет ни у кого. Поняв, что это все мне не подходит, да и цены на внутренние USB розетки конские, я решил сам изготовить розетку с 4 USB портами и блоком питания. В качестве блока питания использовал зарядку от iPad 2.4 А как самую компактную и мощную.

Итак, для изготовления встраиваемой USB розетки на 4 порта нам потребуется:

  1. Блок питания от iPad 2.4А (avito.ru — 100р, apple.ru — 800р)
  2. USBA-2J розетка двойная на плату 2 шт. (voltmaster.ru — 23р x2)
  3. USB-A вилка на кабель (voltmaster.ru — 13р)
  4. Кусочек макетной платы для пайки (найден в закромах)
  5. Встраиваемая Ethernet розтека (на маркете нашел по акции за 15р, средняя цена в магазинах — 300р)

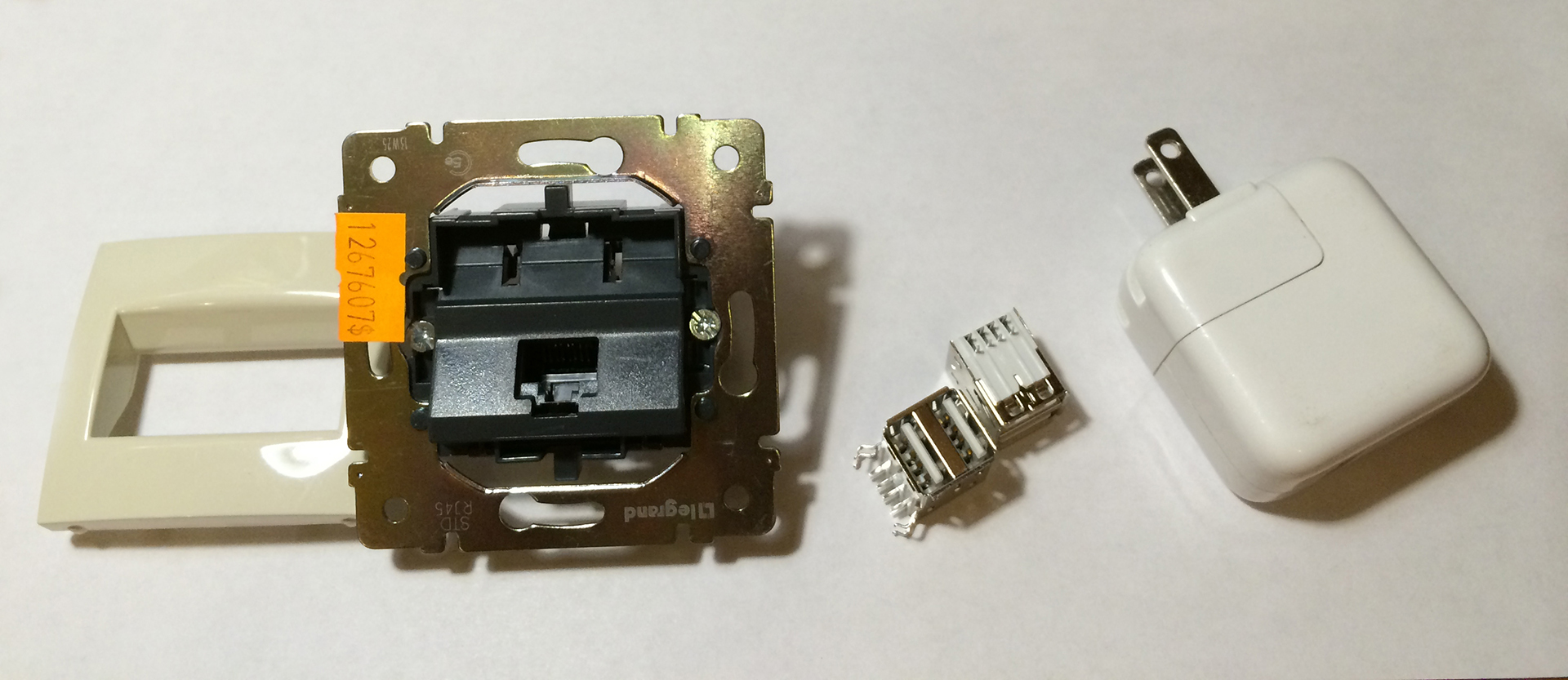

Подготовил набор для сборки
Внутренняя USB зарядка

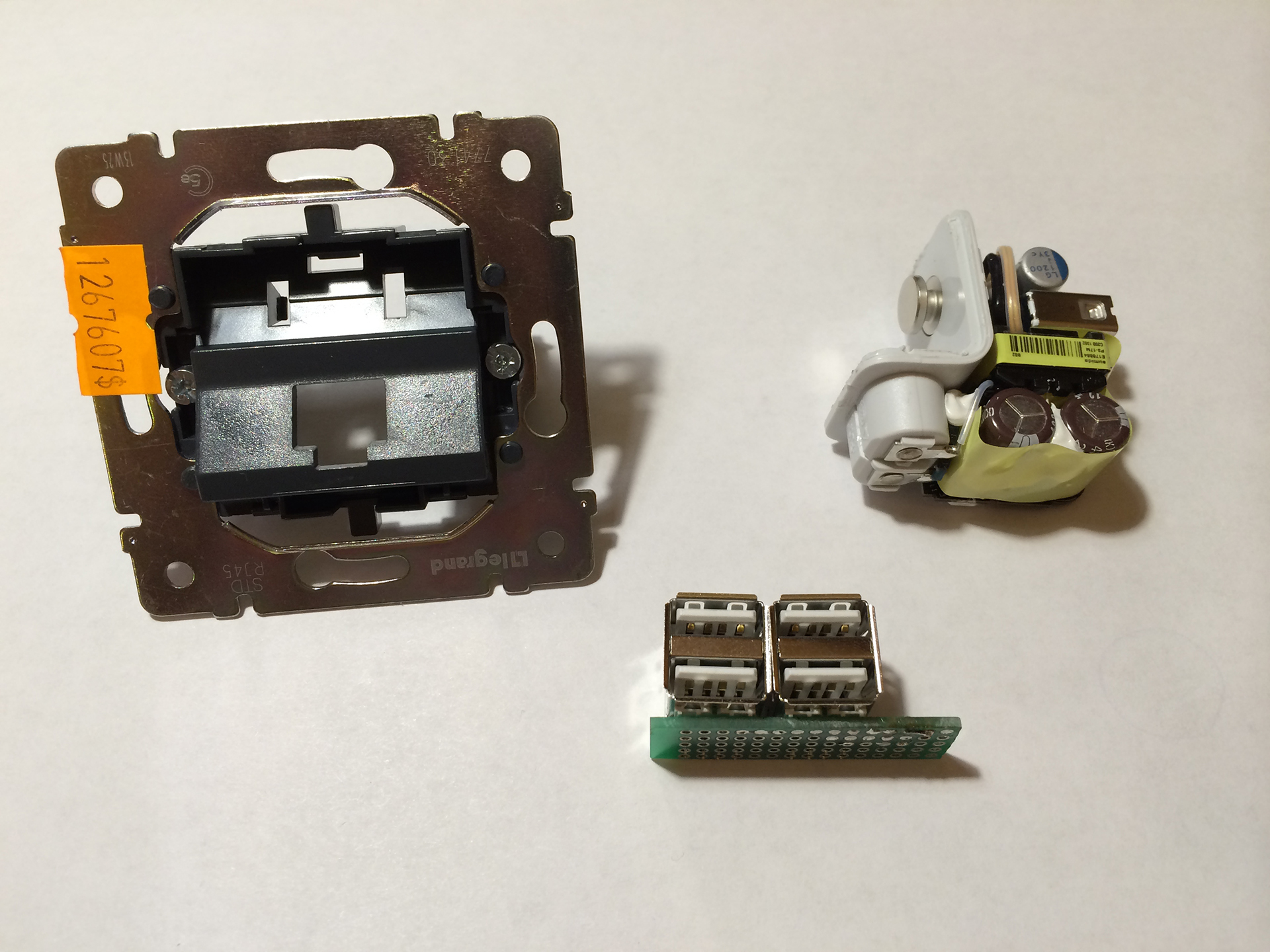

Разобрал зарядку и напаял USB розекти на макетную плату
Внутренняя USB зарядка

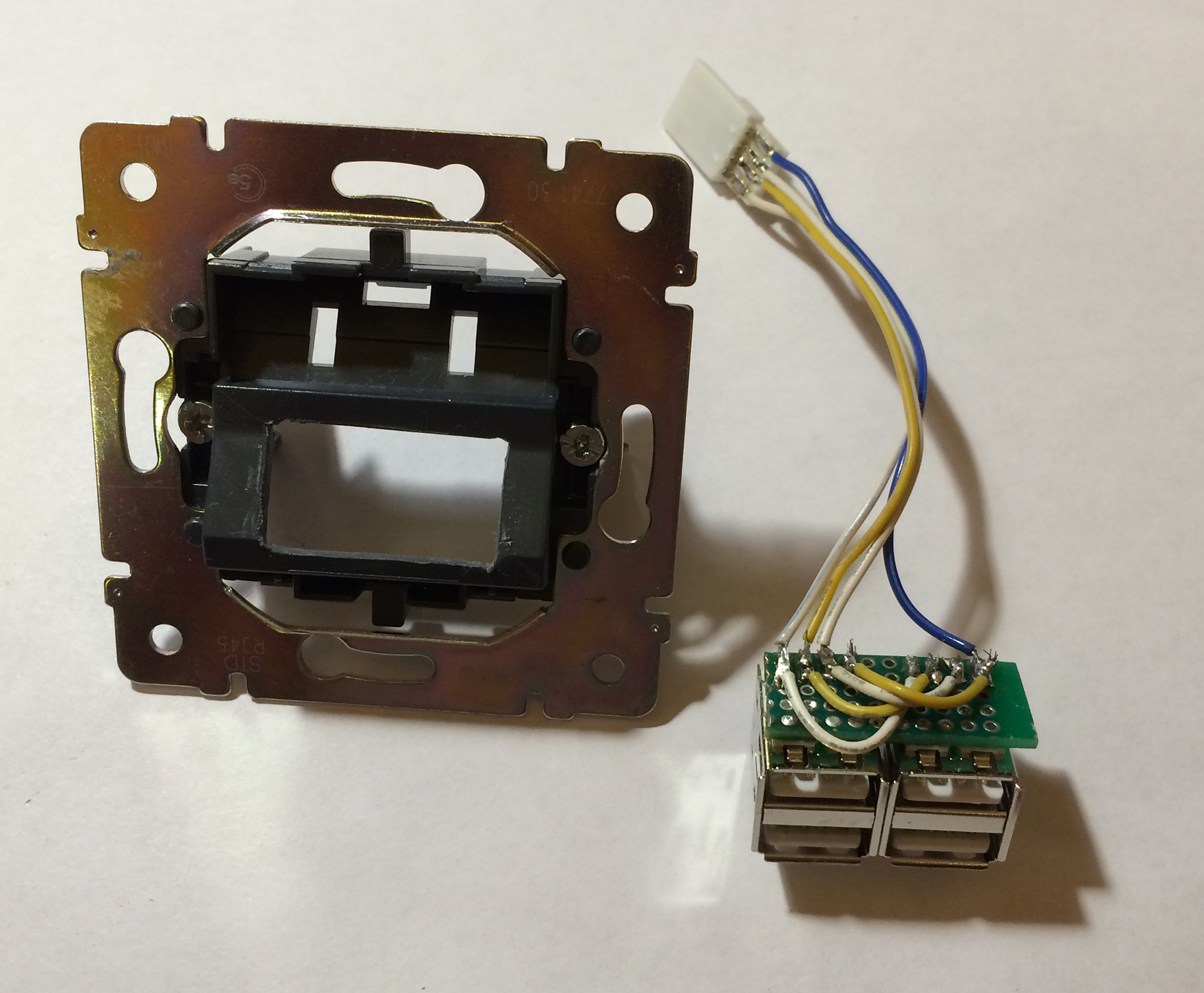

Расточил отверстие под размер USB портов и подпаял 4 USB розетки к одной USB вилки. При зарядки используются не только +5 и GND, но и DATA -, DATA +. iPhone без подключенных D+ и D- к зарядке не заряжается.
Внутренняя USB зарядка

Супер клеем приклеил 4 USB розетки к расточенному отверстию Ethernet, и сверху еще все залил клеевым пистолетом. Подключил блок питания и примерил все это дело в подрозетник глубиной 40 мм. Даже немного места осталось.
Внутренняя USB зарядка

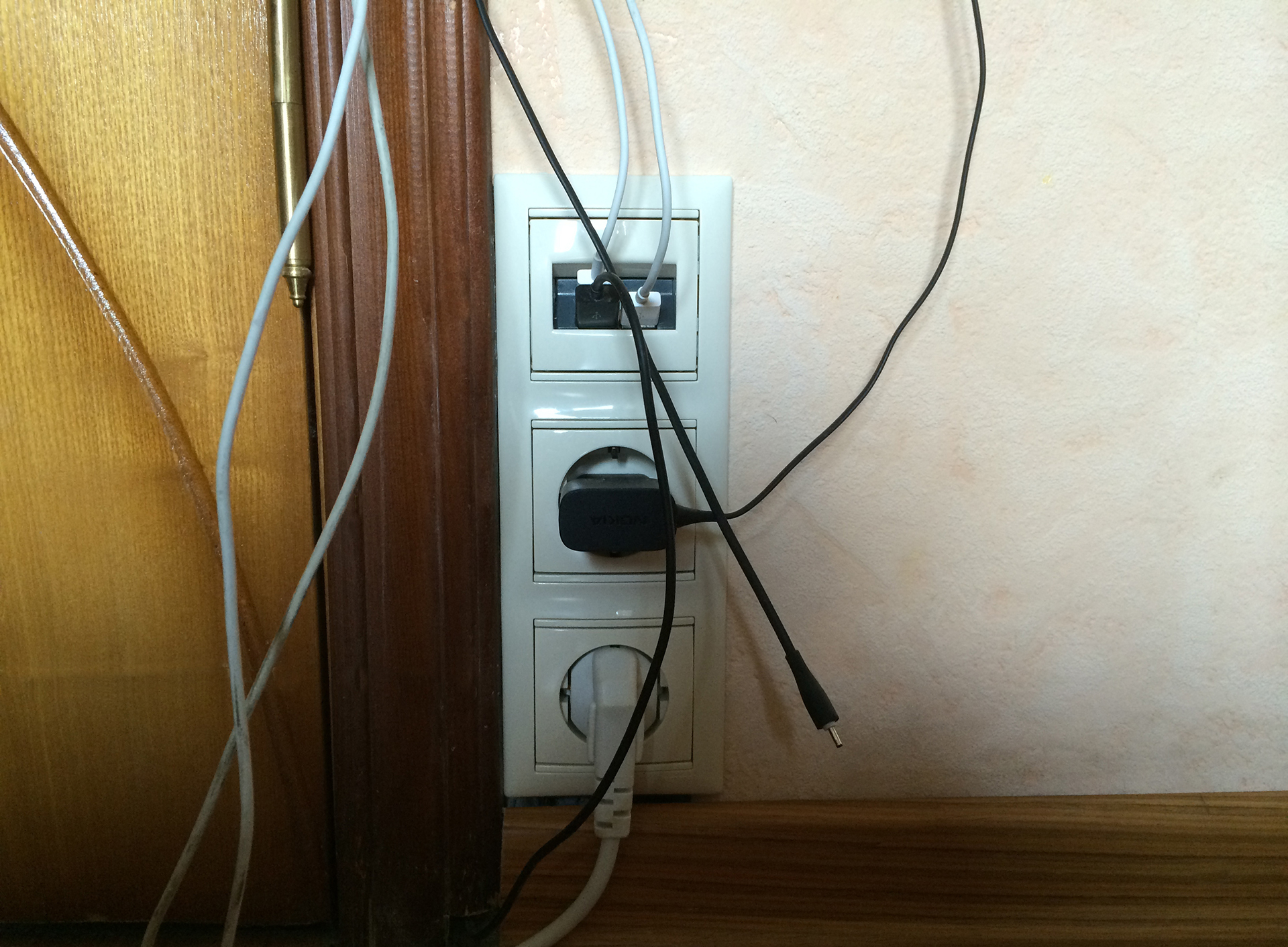

Осталось дело за малым, установить это в стену. Вам предлагаю посмотреть на готовый вариант
Внутренняя USB зарядка

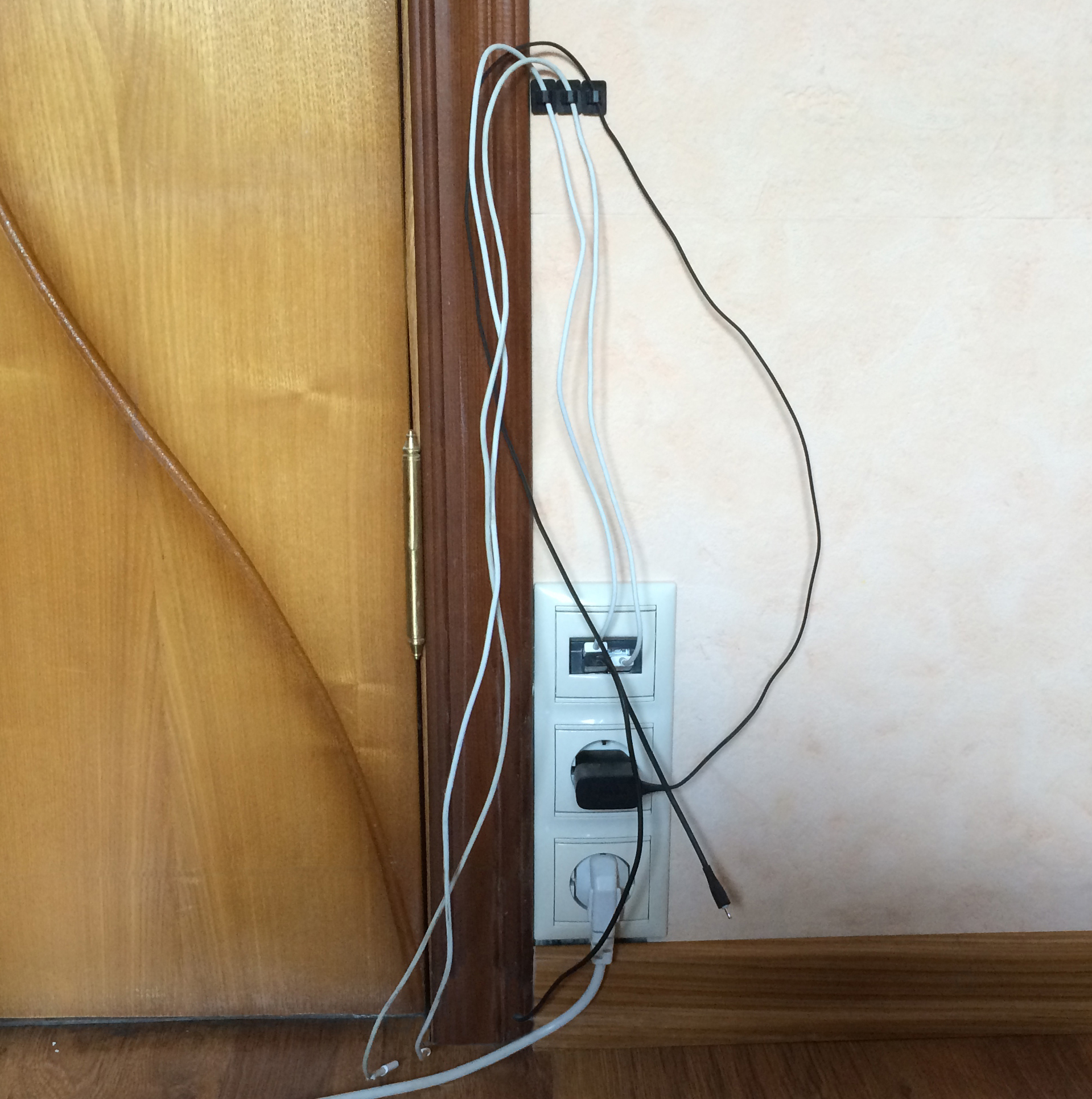

В качестве бонуса, нашел липучки для прокладывания провода питания видеорегистратора в машине, и в них закрепил провода, чтобы на полу не валялись
Внутренняя USB зарядка

Пока что, я заряжаю 3 телефона и 2.4 А зарядки от iPad хватает, тем более телефоны редко заряжаются одновременно. Но если брать с расчетом на будущее и учитывать, что здесь же будет заряжаться iPad, то нужно использовать две зарядки вместо одной, 4.8 А на 4 USB порта хватит всем с головой.
