Сравнение бюджетных беспроводных комплектов сигнализаций Китайского, Тайванского и Украинского производства

в 7:08, , рубрики: Железо, сигнализация, умный дом

В этой статье я постараюсь для себя и моих читателей разобраться, какую сигнализацию лучше приобрести, что бы ее качество и функциональность соответствовали количеству потраченных на неё денег. Для большей информативности эксперимента я решил протестировать «сигналки» от производителей из разных стран, одна из которых – Украина. К вашему вниманию, в «легкой» (дважды подчеркну — «легкой»; большая просьба к поклонникам Viewsonic, LifeSOS, Satel, Ajax и других монстров, не сравнивайте проф. системы с сигнализациями для домашнего пользования) ценовой категории: Tenex Guard 5050 G – Китай; Altronics Al-100 KIT – по заявлениям поставщиков Тайвань; Страж Avizor KIT с громким, патриотичным заявлением о происхождении в Украине.

На что обращаем внимание?

Из конкретики: в первой части я оценю внешние данные: упаковка и пломбирование, комплектация, корпус и плата центральной части сигнализации (в народе – централь), а также ее плата; во второй части: датчики и их платы, способы управления сигнализацией, базовые характеристики, питание и другие мелочи важные в работе. На втором этапе я опробую датчики в лабораторных условиях. В завершение, как вишенка на торте – финальные итоги. Впрочем, не спешите листать сразу к ним, потому что именно в процессе распаковки и тестирования будут подробно рассматриваться причины сделанных выводов, акцентироваться внимание на сильных и слабых сторонах каждого комплекта.

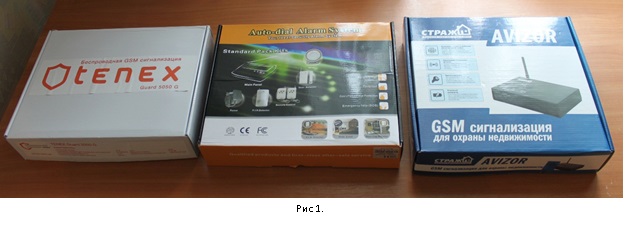

Как говорят, встречают по одежке. В случае с техникой – по коробке. Судя по ней (рис 1), купленный мной комплектAltronics попал ко мне уже побывав в использовании, либо многое повидав при доставке. Возможно, любой другой комплект оказался бы в более «свежем» состоянии, но такой случай заставляет задуматься. А так как коробка не пломбирована, гарантировать работоспособность и наличие всех мелочей и деталей после вторых рук никто не может. В отличии от Altronics, упаковка комплекта Страж поставляется в опломбированном виде: при попытке снять эту пломбу (рис 2), на ней проявлялся текст, а значит можно быть уверенным в том, что я получаю товар в оригинальном виде.

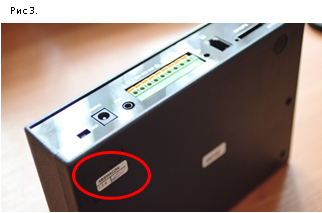

На коробке Страж, а так же на всех составляющих комплекта я наблюдал какую-то подпись на небольшом стикере (рис 3). Могу лишь предположить, что это человек, ответственный за тестирование и упаковку, подтверждал работоспособность устройства. А буквы на приведенной на фото централи и других элементах похожи на какой-то индивидуальный код. Такая наклейка присутствует на всех устройствах, даже на отдельном кабеле для блока питания.


Что-то похожее я случайно увидел под крышкой на коробке Altronics (рис 4), но так как пломбы на коробке нет, вовсе не факт, что «Перевірено, контроль якості №5» относится именно к этому комплекту, к этой сигнализации, к этим датчикам. А как показало последующее тестирование, вообще непонятно что именно там проверено.


Что внутри?

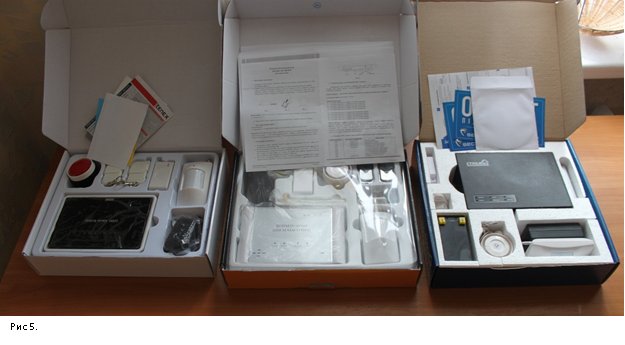

Внешне все комплекты похожи (рис 5), их составы примерно одинаковы: центральный блок, датчик движения, датчик открытия, брелки, блоки питания, наклейки-инструкции и другие мелочи.


Полную инструкцию вам вряд ли захочется читать, поэтому обратите внимание на speedstart (рис 6).Tenex — ребята очень немногословные, в спид-старте всего 5-ть строчек, я, конечно, понимаю, что «краткость – сестра таланта», но мне по данному вкладышу разобраться с настройкой не удалось. Кроме того, изначально сигнализация не настроена, так что придётся перечитывать полный вариант инструкции или обращаться в техподдержку. Я решил пойти вторым путем и, должен сказать, это отняло достаточно времени, тем более учитывая, что на некоторые ответы уходило по 5-10 минут.


Что касается полных инструкций (рис 7): у Tenex — 20 стр. А6 и в ней нет описания настройки датчиков, Altronics – 15 стр. А4 и та же проблема с настройкой датчиков. К комплектам Страж – печатной инструкции нет, что может доставить некоторые неудобства. Однако, инструкция присутствует на диске, где кроме нее еще много материалов, значительно упрощающего настройку: инструкции ко всей линейки датчиков, программное обеспечение для настройки через ПК и, как уже говорилось, сама инструкция на сигнализацию в размере 80 страниц А4 в PDF. Инструкция в 10 раз больше чем у Tenex. И раз в 20 информативнее. Прочитал. Разобрался. Настроил.


Несерьезная проблема, но наклейки «объект под охраной» у компании Altronic я не нашел, зато она есть у Страж и Tenex (рис 8). Казалось бы мелочь, но часто такие наклейки уже на первом этапе вторжения могут отпугнуть злоумышленника. По опыту знакомых и знакомых знакомых, такие наклейки нередко используют вместо самой сигнализации, в качестве превентивной меры.

Весь цимес

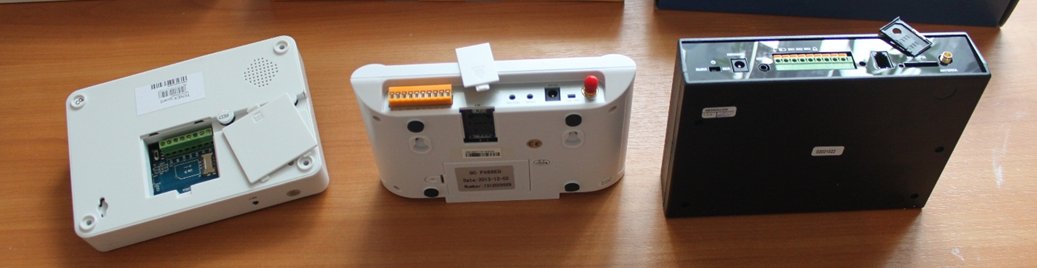

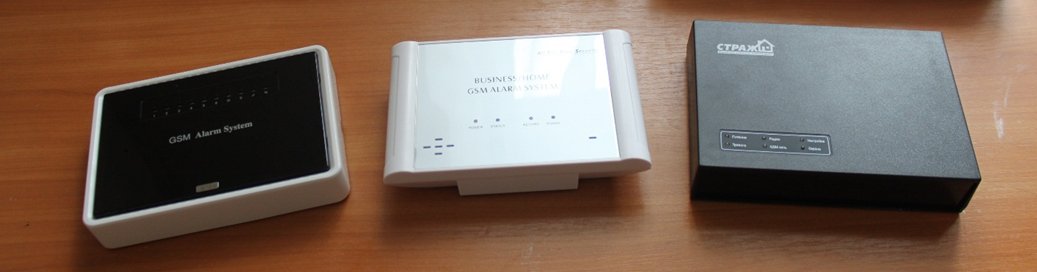

Теперь давайте рассмотрим непосредственно централь, её основную часть, её мозги (рис 9,10). Именно они будут определять стабильность, надежность, помехоустойчивость и, в целом, функциональность системы.

рис 9, 10: Сигнализации Tenex, Altronics, Страж

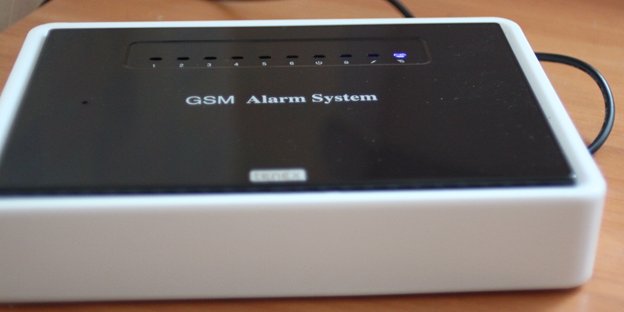

О «Китайце» (рис 11). Сама сигнализация Tenex на сайте производителя находится в разделе «Умный дом» что является явным преувеличением и неприкрытой лестью. Более подходящий для нее раздел –«Домашняя сигнализация». Что интересно, у этого «китайца» на удивление стильный корпус, но уж очень легко пачкающийся после 3-х минут пользования: на нем очень заметны отпечатки пальцев, от малейшего чирка остаются чёрные полосы.

рис.11

Очевидно, причина в использованном при производстве пластике. Возможно, это преднамеренная задумка для сбора отпечатков пальцев? На верхней панели централи находится ряд светодиодов, индуцирующий режимы функционирования устройства. Кроме светодиодов, оповещении осуществляется с помощью предзаписанных голосовых сообщений. Но так как записаны они на английском, и кроме того, из-за влияния электронной обработки, даже англоязычное произношение искажено, то разобрать данные сообщения будет проблематично даже носителю языка, что уже говорить про человека, английским не владеющим.

Теперь подробнее про светодиоды:

1. Индикатор приема сигнала от беспроводных датчиков в зоне с 1-ю по 6-ю
2. Статус охраны: включена или выключена
3. Наличие GSM сигнала
4. Работоспособность радио сигнала
5. Уведомление о включенном режиме настройки, в котором осуществляется поиск датчиков, подключение владельцев и т. д.

рис.12

Внешне все вроде бы в порядке. Но уже в начале работы сталкиваемся с неприятными сюрпризами:

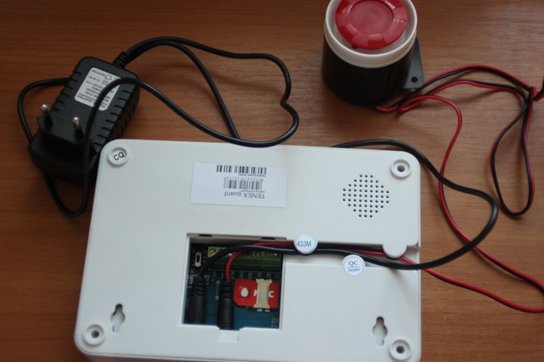

1. Реле, разьем питания, разьем сирены, вкл/выкл резервного питания и SIM карта – все это находится в отсеке под крышкой(рис 12), что больше мешает, чем помогает.
2. Разъем питания входит в свой порт очень туго, не до конца и по этой причине не фиксируется в нём. В итоге постоянно теряется контакт и питание выключается в процессе настройки. Кабель блока питания очень короткий, всего 30 сантиметров, как уже было сказано, разъем питания не фиксируется в порту, к которому подключается и при малейшем натяжении кабеля питание отключается.
3. В этой же небольшой коробочке (рис 13) есть малюсенький выключатель резервного питания.В оригинальной сборке он отключен, чтобы батарея не разрядилась до того, как ее получит клиент, для организации резервного питания данный выключатель должен быть включен. Однако, добраться до него даже с использованием подручных средств очень проблематично.
4. В том же отсеке находится клеммная колодка, к которой подключаются, кроме прочего, сирена и проводные датчики
5. Чтобы вставить SIM-карту, мне пришлось использовать отвертку, при этом, естественно, очень важно не повредить ею контакты. Скажем так, работа почти ювелирная, с трясущимися руками лучше ее не начинать. К счастью, вопрос подключения SIM-карты в большинстве случаев выполняется единожды.

рис.13

Если на каждую проблему по отдельности можно закрыть глаза, то в комплексе это приводит к большим проблемам в работе. Питание нестабильное, кабель БП короткий. Даже если сигнализация стоит на краю стола, кабель не дотянется до розетки, смонтированной внизу стены. Конечно, БП можно запаять, но даже если вы обладаете навыком пайки, есть шанс повредить микросхему и уж точно при этом вы потеряете гарантию, сорвав пломбу при попытке открыть корпус. В результате в погоне за стилем и миниатюрным корпусом, где все кабеля прячутся внутрь, эта сигнализация уступает конкурентам по простоте банального подключения с вытекающими проблемами с надежностью. Без преувеличения, Tenex уже на этом этапе сложно назвать эффективной или близкой к реальным защитникам вашего дома сигнализацией, больше похоже на муляж или игрушку для любителей.

рис.14

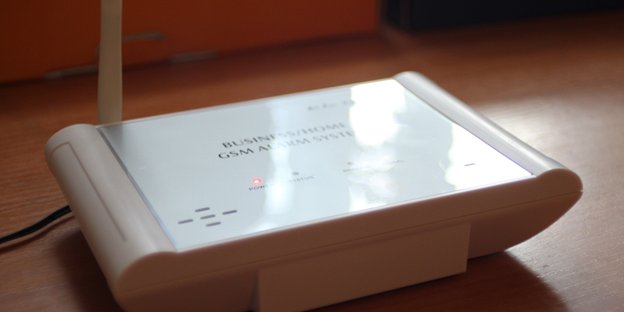

Теперь поговорим о сигнализации Altronik (рис 14). Корпус стильный, не пачкается так легко, как у Tenex, оборудован информационным табло, которое отображает состояние:

1. Питания;
2. Статуса охраны;
3. Индикации включенного режима настройки;
4. Наличие GSM сигнал.

На верхней части так же размещены отверстия динамика.

рис.15

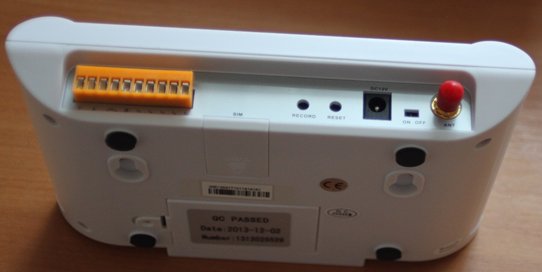

Функциональные элементы смонтированы на задней панели (рис 15), среди них:

1. Реле для проводных зон и сирены;
2. Слот SIM карты;
3. Клавиша для перехода в режим настройки;
4. Клавиша перезагрузки, видимо, востребованная;
5. Что радует – питание 12 В, т.к к нему не сложно будет найти недорогой блок питания, подключить аккумулятор или организовать резервное питание (ИБП);
6. Выключатель ВКЛ/ВЫКЛ;
7. SMA-разъем для подключения внешней антенны.

Сразу акцентирую внимание на плюсах:

1. Выносная GSM антенна, к слову, как и у Страж;
2. Наличие клавиши перезагрузки;
3. Легкий доступ к SIM карте и аккумулятору;
4. Приятный дизайн;
5. Пазы для крепления на стену.

По сути единственным, но весьма значимым минусом, сильно влияющим на работу системы, является тот факт, что подключить сирену, шлейфы проводных датчиков к клеммной колодке будет очень проблематично. Дело в том, что защелки очень тугие, в них не входит даже зачищенный кабель малого сечения. Дабы не портит внешний вид, я решил оставить централь в покое. В конечном счете, если мне и понадобится подключать провода к колодке, то только для сирены. А если я остановлюсь именно на этой сигнализации, тогда уже и расцарапаю. Главное, чтобы была надежной. К слову, с разъемом питания у нее все нормально, штекер БП (рис.16) фиксируется надежно.

рис.16

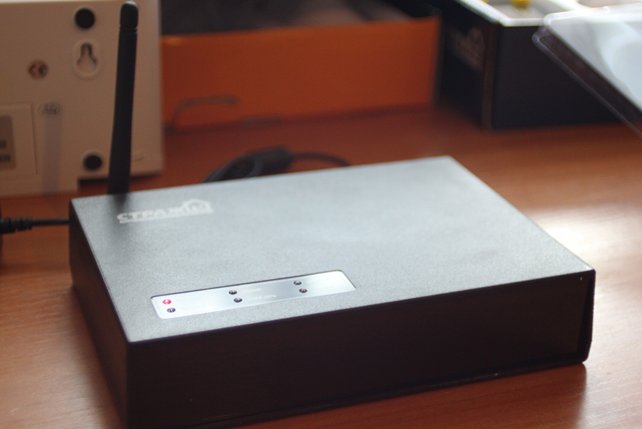

Теперь поговорим о сигнализации Страж (рис 17).

рис.17

На верхней панели расположены индикаторы которые в процессе работы оповестят вас о:

• Состоянии резервного питания – есть или нет, индикатор – «Питание»
• При приеме сигнала от беспроводных устройств – «Радио»
• Включённом режиме тревоги или бездействии, — «Тревога»
• Наличии сигнала GSM – «GSM сеть»
• Режиме настройка в котором идет поиск датчиков, обновление прошивки – «Настройка»
• Снятой, частично или полностью поставленной на охрану системе — индикатор «Охрана»

рис.18

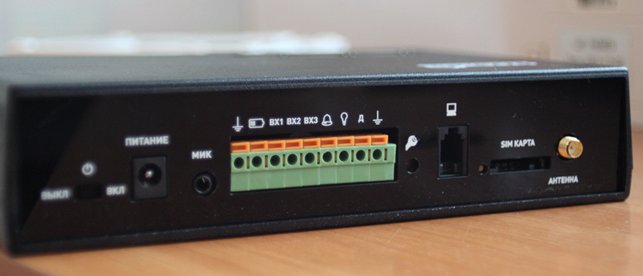

На тыльной стороне (рис 18), как и у Altronics, расположена клеммная колодка и другие функциональные блоки:

• Рычажок включения/выключения режима экономии батареи или настройки с ПК;
• Разъем питания. Кстати, питание у Страж от 14 Вольтового блока. Блок питания поставляется в комплекте, но в случае необходимости купить новый, БП с эквивалентным вольтажом будет стоить дороже, чем такой же 12 вольтовый;
• Разъем для внешнего микрофона. С его помощью можно самостоятельно записать голосовые команды, которые в определённых случаях будут воспроизводится для вас, либо озвучиваться в помещении в ваше отсутствие по звонку с мобильного;
• Реле для подключения сирены, исполнительных устройств, бытовой техники;
• Клеммники для подключения внешнего аккумулятора и проводных датчиков (которые представлены в широком ассортименте, при этом стоят очень недорого). В отличии от сигнализаций которые мы уже рассмотрели, эти клеммники легко доступны и удобны для подключения датчиков, клавиатур, сирен. Не составит труда подключить и несколько устройств в один разъем, так как гнезда широкие и находятся снаружи;
• Разъем для подключения к ПК. О нем немного позже;
• Клавиша для перехода в режим настройки для подключения датчиков, брелков и других беспроводных устройств.
• Слот SIM карты. Именно с SIM-карты будут осуществятся звонки, отправляться SMS при тревоге. Именно на SIM-карту в виде звонков и СМСок будут поступать команды, позволяющие управлять сигнализацией с телефона;
• SMA-разъем для подключения GMS антенны из комплекта или более мощной. Более мощная антенна может быть полезна в местах с плохим сигналом GSM, таких как сельская местность, подвалы или помещения в толстыми железобетонными стенами.

Не порадовало:
• Отсутствие креплений на стену;
• Проблематично будет включить и выключить, вставить проводные датчики, перейти в режим настойки и вытащить слот для сим карты без шила или небольшой отвертки.

Возвращаясь к возможности подключения к ПК для настройки, чем не обладают другие модели из сравнения (даже не все полупрофессиональные системы обладают данной функцией). Данная функция значительно упрощает процесс и экономит время настройки. Становится доступными весь глубочайший функционал централи Страж. Так с ПК вы можете разграничить права доступа к определенным функциям, настроить задержку по срабатыванию, голосовое управление, обновление прошивки и много другого. Невооружённым взглядом, при внешнем сравнении сигнализаций, данная палитра функций не видна.

Ниже приведен скриншот конфигуратора, где видны доступные функции (рис 19). А теперь представьте что ваша сигнализация не подключается к ПК. Даже если она обладает теми же функциями, на настройку при помощи SMS уйдет приличная сумма денег, количество времени и нервных клеток. Пользователи оператора GSM связи Life примерно могут представить и сравнить процесс настройки с заменой мелодии на входящем звонке через меню LifeBOX с помощью DTMF команд (например самая популярная из них *111#).

рис.19

К слову о блоках питания. Ничего особенного не скажу, но их параметры могут быть полезными.

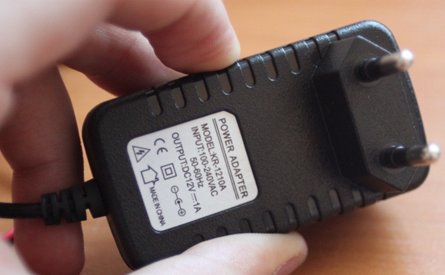

рис.20: Маленький 1А 12В БП Tenex с очень коротким кабелем

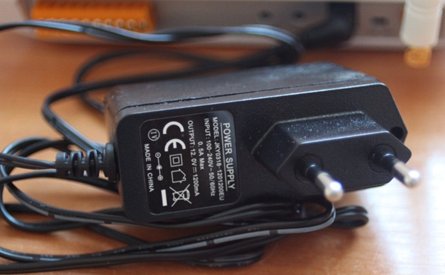

рис.21: 1.2А 12В блок у Altronik

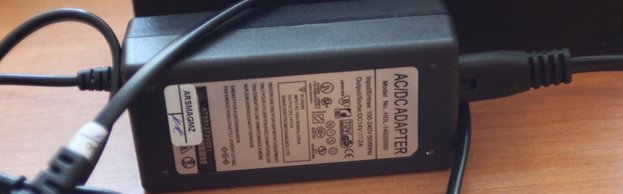

рис.22: 14V 2А блок питания у СТРАЖ с наклейками, как я полагаю, о прохождении тех контроля

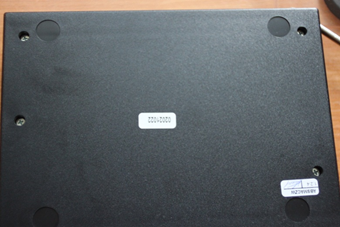

Мне было очень интересно взглянуть на «внутренности» централей и сравнить их. Преградой оказалась пломба на винтах. Все-таки 2 из 3 сигнализаций я планировал возвращать. Только у Страж винты оказались незапломбированы (рис 23). Этикетка с подлинностью, а может с проверкой присутствует, но не закрывает гнезда винтов.

рис.23

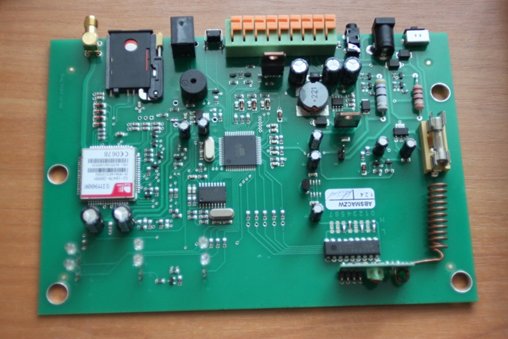

На плате (рис 24) уже знакомая нам наклейка. Важный момент: нигде на плате не удалось найти такие до боли знакомы слова как «Made in China». Плата достаточно аккуратная, никаких потеков, или плохо спаянных деталей. Да и паяли точно не паяльником. Все цивильно, похоже больше на серийную штамповку. Я не профессионал, так что здесь больше для себя я ничего не нашел. Разве что GSM модуль мне напомнил про EMAI код который дается при растаможке. Эта информация не будет полезной для тех кто не знает что такое EMAI. Но я знаю и поинтересовался, есть ли EMAI код у СТРАЖ, Tenex и Altronik. У Стража и Altronik она была, а вот у Tenexа нет. Возможно не за горами те времена, когда неофициально ввезенные айфон и другие GSM устройства отключат от поддержки, и сигнализация Tenex окажется бесполезной. Ну да ладно. Здесь мне больше смотреть не на что.

рис.24

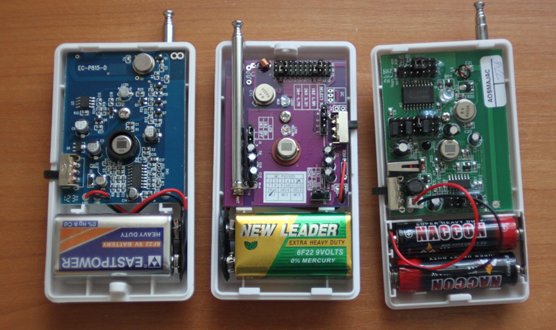

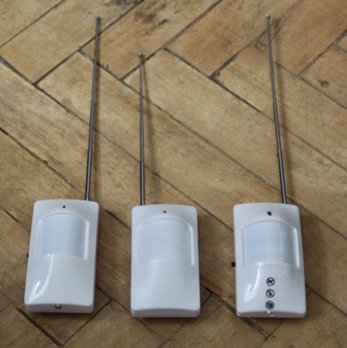

Теперь разберемся с датчиками (рис 25). На них пломб нет, так что есть возможность разобрать, посмотреть и сравнить.

рис.25,26

Первое что бросается в глаза – изображения на датчике Страж. Их суть – продвинутая система работы ИК-датчика. Первое от чего защищено датчик Страж: в то время, когда обычный ИК-датчик будет реагировать на резкие изменения освещенности, например, если солнце вышло из за облака или когда включился очень яркий свет после темной комнаты, в датчике Страж сработает алгоритм компенсации и ложное срабатывание не состоится. Во-вторых, у датчика Страж реализован так называемый иммунитет от животных, которые, находясь в помещении, которое поставлено на охрану, могут стать причиной ложных срабатываний. Если вы используете датчики, в которых «иммунитет» не реализован и у Вас живет, к примеру, собака, приготовьтесь ездить домой каждый раз, когда собака будет заходить в комнату с датчиком движения.

После того как я разобрал датчики, обнаружил еще пару деталей:

во-первых, такие батарейки как у Altronics и Tenex, найти будет сложнее, чем для Стража;

во-вторых, тампер – это небольшой рычажок слева над выключателем – есть только у датчика Стража, а он, тампер, крайне необходим, чтобы защитить систему от саботажа, на случай, если злоумышленнику и удастся подойти сзади незамеченным и он попытается сломать датчик, тампер отожмется и выдаст тревогу;

в-третьих, настройка чувствительности, включение иммунитета и выбор режима энергопотребления есть, опять-таки, только у датчика Страж;

в-четвертых, о производителе платы. Глядя наAltronicsя стал больше сомневаться, что это Тайвань. Решил сфотографировать коробку и загуглить и почти не удивился: производитель Delta Security Co., Limited (http://www.deltasecurity.cn/) Домен CN – означает China. Потеки на плате, небрежная пайка и неаккуратно собранный корпус – так мог выглядеть только Китай. Все эти вещи характерны и для Tenex, но по-крайней мере они честны в своих заявлениях о стране-производителе;

ну и в-пятых – это перемычки. Они необходимы для того, чтобы приписать датчик к централи, как это сделать описывается в инструкции на датчик, которая, как уже говорилось, есть только у Стража. Даже если вы нашли необходимую информацию и разобрались, как данная настройка происходит, то, в случае с Tenex, Вам предстоит долгая пайка для соединения необходимых стоек, а у Страж и Altronics все настраивается перемычками, что позволяет настроить датчик самостоятельно и относительно быстро. Но, самое печальное для простого пользователя то, что ни Altronics, ни Tenex изначально не настроены на работу с централью. Как происходит в реальности: Вы приносите такой комплект домой комплект, которые вроде бы как «уже готов к использованию», а ни один датчик не работает, вот сюрприз. Отправлять в сервис центр? Как я поинтересовался в тех поддержке, — большинство так и делает. Можно настроить самому? Теоретически можно, но это отберет у вас дополнительное время, а в случае с Tenex – очень много дополнительного времени.

Тест датчиков движения

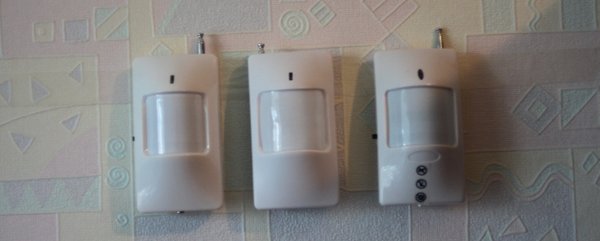

Ну и, напоследок, я провел проверку в «полевых» условиях. Я прикрепил датчики двойным скотчем к стене (рис. 27,28). Тест банальный — будут ли они срабатывать на меня и смогут ли проигнорировать мое «домашнее существо». На большее у меня не хватает знаний.

рис.27

рис.28

Результаты ожидаемы. Углубляться не буду: Altronics и Tenex сработали на мою дочь (рис 29) и меня (подмигнули нам светодиодом), а Страж только на меня – сработал «иммунитет». При этом включилась только сигнализация Страж, а два других датчика, как уже писалось, оказались не приписаны к централи.

рис.29

Сравнение герконов

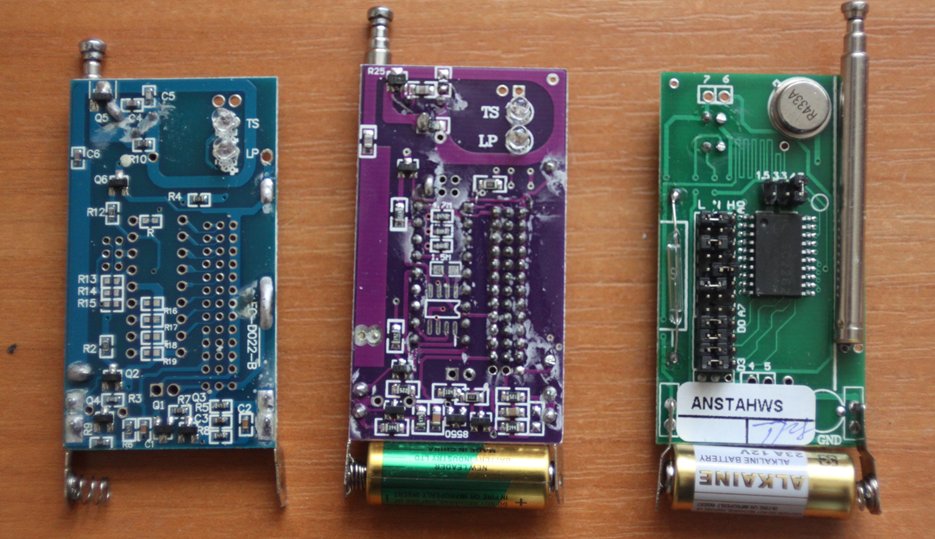

Ситуация идентична ситуации с датчиками движения(рис 30,31): преимущества Стража, те же проблемы у Tenex и Altronics. На этих фотографиях просто легче увидеть, где придётся паять Tenex, где потеки могут повредить плату или сжечь датчик.

рис.30,31

У Страж снова обнаруживаем модуль чувствительности, предохранитель, наклейку контроля качества и уже установленные перемычки для привязки к централи. А датчики Tenex и Altronics всё так же не приписаны к централи, не обладают никаким дополнительным функционалом, а в случае с Tenex не обладает даже батарейкой (рис 32). При этом перемычки и китайцу и тайваньскому датчику (или, все-таки уже будем называть вещи своими именами, второму китайцу) придется паять, возможности установки перемычек в датчике Altronics уже нет!

рис.32

Вызвать срабатывание и измерить расстояние между частями датчиков для нее — не сложно. Ничего особенного, 1 см расстояния между основным блоком и магнитом.

рис.33

В лабораторных условиях – победила дружба, все датчики сработали. Правда, не все отправили сообщение о срабатывании на централь.

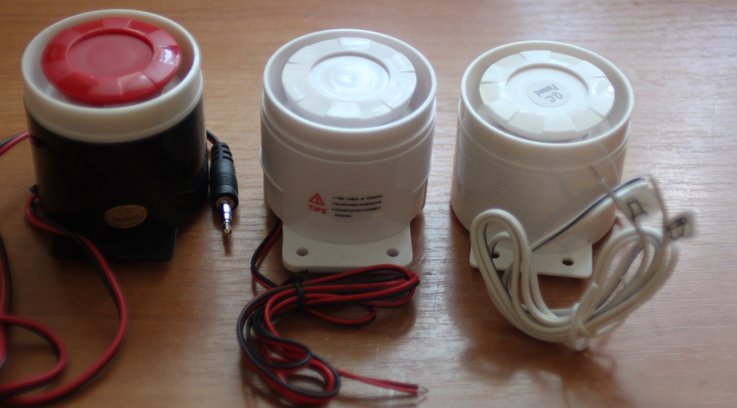

Сирены — кричалки

рис.34

Как я уже описывал в самом начале – не так то просто было воткнуть штекер сирены в сигнализацию Tenex. Куда подключать сирену к централи Altronics я смог разобраться только при помощи техподдержки, при том, что ставил себе задачу разобраться по-максимуму самостоятельно – комплекты ведь для самостоятельной установки. Только у Стража все предельно ясно: «Д» в «Д» и «Колокольчик» в «Колокольчик» — с логикой проблем не возникло.

Устройства управления

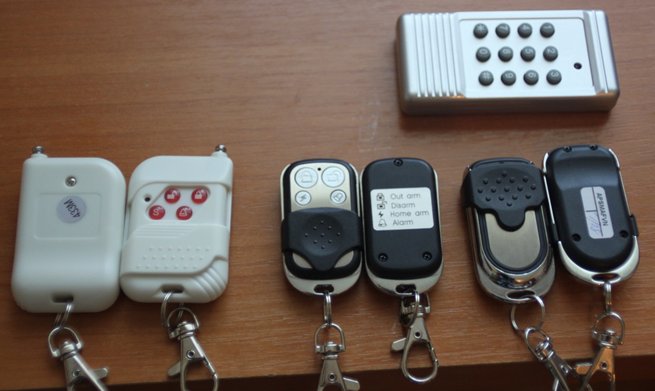

Я бы назвал этот раздел «брелки», если бы у Страж не было бы кроме них еще и пульта для настройки. Ну и не забываем про возможность настройки через ПК. Функции всех брелков одинаковы: «включить охрану», «выключить охрану», «поставить на частичную охрану» и «тревожная кнопка». Скажу еще только что брелки ТМ Tenex я открыл с трудом – предохранительная защелка ходит довольно туго, возможно станет легче в процессе активной эксплуатации.

рис.35

Резервы

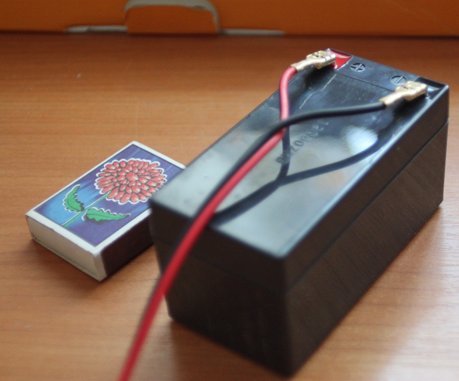

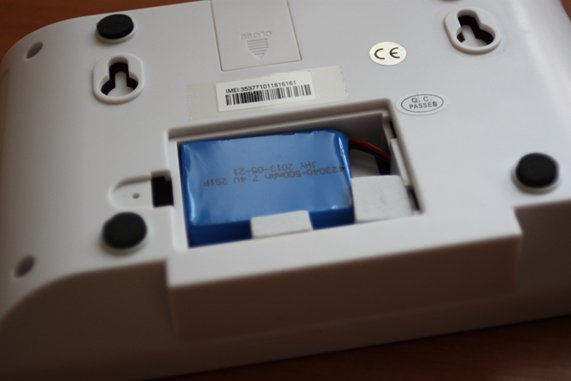

Ну и последнее на что что стоит обратить внимание – это резервное питание. Дело в том, что уже при чтении характеристик обнаруживаешь что аккумуляторы сигнализаций Altronics и Tenex с номиналом 7.4В. Внимание, вопрос: «а как же он будет питать 12В сирену, если отключится питание». Досрочный ответ: «никак». Проблему решить можно только дополнительным внешним аккумулятором, а в Страж об этом сразу подумали, аккумулятор 12-вольтовый, еще один «плюсик».

рис.36

рис.37

Результаты моих изысканий

СТРАЖ Avizor

Страж это ответ на вопрос, можно ли гордится «нашими». Можно! По характеристикам и надежности эта система с легкостью обходит конкурентов во всём, за исключением цены. У производителя она установлена на уровне 2551грн, что, в общем-то, не сильно больше чем просят за недонастроенных и туговатых приезжих товарищей.

Преимущества:

1. Качественная сборка централи и датчиков гарантирует стабильную работу;
2. Возможно настроить через ПК;
3. аккумулятор, который позволяет запитывать все входящие в комплект устройства в случае потери внешнего питания, при этом, по моим расчетам, должен протянуть 2-3 дня работы;
4. Не придётся ничего паять. Комплект преднастроен, а на дополнительные датчики не сложно надеть перемычками для того, чтобы приписать к централи;
5. Украинская сборка – приятный патриотичный плюс.

Из недостатков:

1. Цена выше конкурентов;
2. Нет возможности крепить централь на стену;
3. Аккумулятор достаточно громоздкий и внешний.

Altronics Al-100 KIT

Altronics– сигнализация ниже среднего уровня, для тех кто хочет сэкономить и не заморачиваеться по поводу «будет ли это реально работать».

Преимущества есть:

1. Симпатичный надежный корпус;
2. Возможность записи голоса;
3. Возможность крепления сигнализации на стену;
4. Цена на уровне 2280 грн.

Но стоит учесть и недостатки:

1. Важно проверять комплектацию при получении. Никто не гарантирует вам наличие всех деталей в комплекте;
2. Сложная (и дорогая!) настройка с помощью СМС, подключить к ПК нет возможности. 300 гривен, которые вы сэкономите при покупке Altronics вместо Страж, легко могут уйти на настройку;
3. Сирена не работает от аккумулятора, входящего в комплект;
4. Не длительная работоспособность системы в целом при отсутствии питания;
5. Придётся паять перемычки на датчике открытия, самостоятельно настраивать перемычками датчик движения;
6. Китай, никак не Тайвань, со всеми вытекающими последствиями. Похоже, визита в сервисный центр не избежать.

Tenex Guard 5050 G

Если уж так получится что вы купили Tenex – не расстраивайтесь – конечно, теперь вам придётся во всем разбираться, посещать сервис-центр, но вы имеете хороший шанс стать профессионалом в настройке системы, да и денег немало сэкономили (стоимость 1900 грн). Других преимуществ я, к сожалению, найти не смог. В ней нет ничего, чего нет у ее конкурентов, при этом она собрала в себе все их недостатки и щедро приправила своими эксклюзивными.

Спасибо за прочтение статьи, надеюсь, что помог вам прояснить для себя некоторые интересующие моменты и сэкономить время. Выбор за вами!
