Простое и полезное преобразование компьютерного БП.

Предистория, чисто художественное

Когда 6 лет назад поступал в колледж, хотел по окончанию ковыряться в электронных устройствах, компьютерах, вообщем тесно жить и дружить с паяльником. Поступил, и в процессе учёбы понял, что попал немного мимо. Оказалось специальность Монтаж электрооборудования не предусматривает ковыряние в электронной технике. К сожалению, никто не просветил меня до поступления в этом. Ну, что делать, пришлось заканчивать колледж, прививать любовь к профессии и поступать в университет ну эту же специальность. Но тяга к маленьким деталькам с ножками и паяльнику жила со мной все эти годы, и открыться ей не позволяло малое количество знаний в данной области и электричестве вообще.
Что такое университет после колледжа? — Это много свободного времени, в связи с перезачётами почти половины предметов на первых курсах и уверенное чуство в своих знаниях, по сравнению с людьми после школы, в следствии чего даже новые дисциплины даются легко, с полуслова понимая преподавателя. И вот именно при наличии свободного времени настала пора дать волю той самой тяге. Сначала была самодельная лампа на светодиодах, потом запитка настенных часов от розетки, потом усилитель для наушников для коммуникатора, потом часы на МК. Не скажу что всё что я делал, делал осознанно. Естественно все схемы/мануалы брались в интернете и повторялись. но при этом медленно но уверенно приходило понимаю того, что делают руки. Ну да ладно, хватит лирики.

Предистория, ближе к теме

По вышеуказанным причинам неопытности, но желания получить больше и лучше в комплект к домашним колонкам С-90 были приобретены младшенькие С-30, и кинуты в параллельку к бОльшим. Как вы понимаете ничего хорошего из этого не вышло, благо усилок целый остался, хотя его редкие непредсказуемые затухания и шумы ставят этот факт под сомнение (честно говоря ковыряться в нём нету никакого желания). В тоже время был приобретён рабочий стол, для компьтера. Почему-то его ширина оказалось малой для меня, и глаза постоянно уставали от близко стоящего (ЖК) монитора, даже на самом большом разрешении. Нет, дальнозоркости у меня нету, просто стол всего 60 см шириной, минус небольшой отступ от края, минус толщина монитора, и остаётся всего 50 см. А отъезжать на стуле от стола тоже не вариант — клавиатура слишком далеко оказывается. Казалось бы к чему это всё? А вот тут я вспомнил про пылящиеся С-30, которые, поставленные друг на друга идеально сравнялись с высотой стола. И дополнил эту пирамидку монитор. Вот так это всё и простояло 4 года. Но время шло, и дешёвых пластмассовых компьютерных колонок стало очень мало. К ним на смены пришли не на много дороже, но уже деревянные (хоть и ДВП, но уже не пластмасса) от сломавшегося муз. центра, которые были водружены на стенку над монитором. Прошло ещё некторое время, и их тоже стало казаться недостаточно. А как же С-90, можете спросить вы. Отвечаю: во-первых из-за вышеописанного плохого поведения усилка слушать их не особо хотелось, хотя иногда на пару часикв они всётаки включаются, во-вторых они слишком мощные для обычной квратиры, чтобы слушать их постоянно. Ну и стоят они обе по одну сорону от компа, так что вся нагрузка на одно ухо — не айс. Возможность перестановки отсутствует.
Ну вот собственно и пришла очередь рассказать о дальнейшей судьбе С-30.

Основная часть, техническая

Первое из двух

Цены на заводские усилители были узнаны давно, и не представлялись приемлимыми. По-этому было решено собрать свой, тем более я знал, что это не обязательно будет бандура с кучей транзисторов, конденсаторов и радиаторов, как стационарные усилки. Этому способствовал опыт сборки усилка для наушников для коммуникатора, когда я узнал о существовании микросхем вообще, и в частности усилителей (может кому интересно, для наушников была использована TDA7050, по схеме из датащита, с отдельным питанием).
Собственно микруха была найдена быстро, не так уж их и много, тем более хороший вариант именно для С-30 был давно определён: TDA8560. Не вдаюсь в технические подробности, всякие АЧХ и т.п. профессиональные характеристики, знающеи люди, кому это реально надо, посмотрят в датащитах. И тем более я к таким себя не приписываю. Прсто скажу что микруха выдаёт максимум 40 Вт на канал, при 4 Омах. Да, вы можете сказать зачем для С-30 с их-то 10 Ваттами аж 40? Да, вы правы, это много, но просто другие микрухи, с меньшей мощностью не дают такого качества звука. Сужу по отзывам испытавших. И ещё могу сказать уже из собственного опыта, что на 8560 звук мне нравится, и менять что-то даже мысли не возникало. К тому же С-30 не вечные, кто знает когда они мне надоедят, и я захочу что-то другое…

Второе

Вы может хотели меня упрекнуть за слишком большую предисторию, обо всех этих моих начинаниях. Спешу вас остановить.
Каждому радиолюбителю необходим блок питания. Так как я начинающий, обходился обычно зарядками, БП от старых радиотелефонов, и кренками для получения 5В. Хто занет, чем я буду заниматься дальше, но мне подумалось что 5 и 12В под рукой никогда не помешают. К тому же для питания TDA8560 нужно 12В. Было немедленно решено обзавестись стареньким компьютерным БП, благо на барахолках их кучи, и по вполне приемлимым ценам.

Конструкция

Схема усилителя умещается на плате 35х45 мм, а при желании можно и меньше (сразу оговорюсь: схему усилка не привожу, кому нужно — посмотрит в датащите, сегодня это совсем не сложно, а если вы начинающий — самое время узнать что такое датащит и разобраться для чего они нужны). Для просторов внутри БП это как раз очень приемлемо. Так и решил: зачем городить несколько коробок, если всё можно уместить в одной, тем более готовой. Работа заняла почти целый день. Благо опыт травления и пайки плат имеется. Неинтереснее всего вырезать отверстия под кнопки и разъёмы в корпусе БП в виду отсутствия подходящего инструмента. Так что всё делалось дрелью и напильником. Долго, нудно, но получилось вполне прилично. Дальше фото с небольшими пояснениями и Заключение.

Усилок:
DIY или Сделай Сам / [Из песочницы] 2 в 1: усилитель звука и «домашний» блок питания

Лишние выводы всех плюсов и минусов просто обрезал, позагибал так чтобы не закоротило, и забыл за них
DIY или Сделай Сам / [Из песочницы] 2 в 1: усилитель звука и «домашний» блок питания

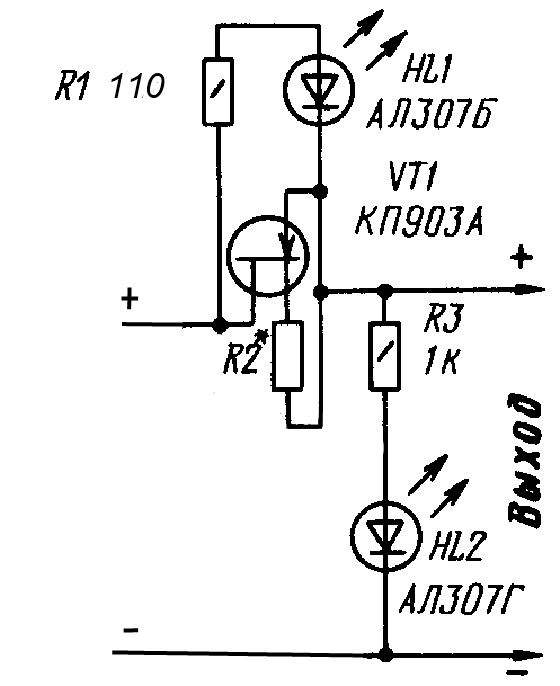

Далее была сооружена защита от КЗ, правда пока только для 5-вольтового выхода. Схема найдена в интернете, и немного подправлена под себя.
DIY или Сделай Сам / [Из песочницы] 2 в 1: усилитель звука и «домашний» блок питания

На выходе зелёный диод не ставил, не нужен он мне там. Описание работы в кратце: в нормальном режиме падение напряжения на полевике нету, при КЗ там появляется примерно те же 5 В, которые на него приходят. Они же и используются для загорания красного светодиода. Резистор R2 я не ставил, хотя и можно было бы для подстраховки полевика.

DIY или Сделай Сам / [Из песочницы] 2 в 1: усилитель звука и «домашний» блок питания

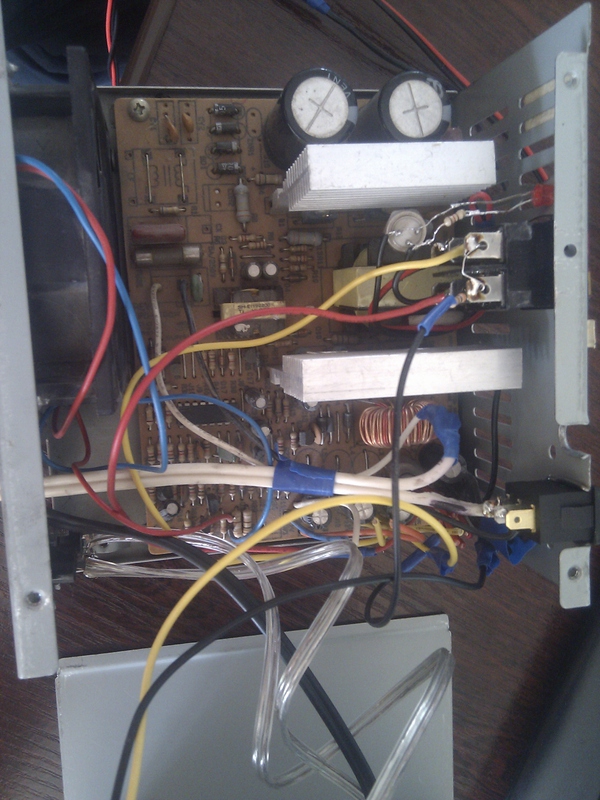

Почти в сборе
DIY или Сделай Сам / [Из песочницы] 2 в 1: усилитель звука и «домашний» блок питания

Коробка благоплучно разместилась над системником, так что всё под рукой. Подложил под неё параллон для какого-никакого виброподавления кулера.
DIY или Сделай Сам / [Из песочницы] 2 в 1: усилитель звука и «домашний» блок питания

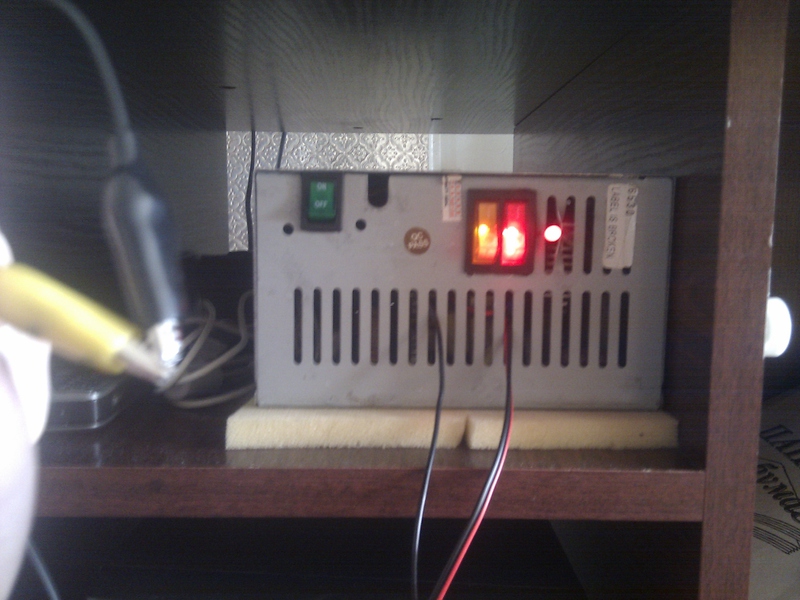

На данном фото показана ситуация при КЗ 5В (жёлтый и чёрный крокодилы), при этом загорается светодиод справа от выключателей, кулер начинает работать немного громче, что служит звуковой сигнализацией :)

Зелёный выключатель включает весь блок и сразу соответственно усилитель, а желтый и красный — 5 и 12В по мере надобности. На всех трёх концах крокодилы соответствующих цветов.
Кстати сразу не подумал, что в кнопках есть светодиоды, которые загораются при включении. Подцепил на 3-й вывод кнопок минус через резистор на 300 Ом, теперь вообще отлично смотрится.

Дополнение

Радиатор на ТДА-шке должен быть площадью 200 см2, честно говоря не знаю площадь моего, но судя по ощущениям его хватает, к тому же он соит под кулером БП. Хотя и кулер планирую отключить, если надоест его постоянный гул. А может сделаю его автоматическое включение в зависимости от датчика температуры на радиаторе, на МК это реализовать совсем не сложно. Ещё хотел поставить регулятор громкости, но подумал что запутаюсь в них, так как уже есть один регулятор настенных колонок, а звук из С-30 достаточно регулировть программными способами.
Ещё у вас может возникнуть вопрос о помехах на усилок в виду его расположения в самом БП. Отвечаю: помех нету. Есть небольшой высокочастотный шумок из ВЧ динаиков, но это помехи, наводящиеся в звукой карте (уверен что именно там, потому что при подключении плеера/телефона к усилку помех нету совершенно), и бороться с ними трудно и нет желания. К тому же они сведены до минимума посредством установки 10+15 кОм резисторов на вход усилителя.

Заключение

Стоимость:
TDA8560 — 5.4$ (43 укр. грн)
Выключатели (зелёный и двойной) — 1.5$
Полевой транзистор КП903 — 1.2$
Аудиокабель — 0.38$/метр
БП — 4$ (30 грн), но можно найти и дешевле
Разъёмы для колонок — 1$
Время — при наличии инструментов и некоторых навыков — от силы полдня, у меня ушло в целом день.
Ну и как всегда, удовольствие от проделанной работы — бесценно.

Итого, почти за 13$ получаем хороший усилок + блок питания. Для сравнения, фабричный усилок для С-30, естественно б/у, стоил бы в районе 18$.

Благодарю за внимание, конструктивная критика принимается.
