Предисловие


Все началось в прошлом году, когда я стал все чаще и чаще ездить на работу на велосипеде, т.к. ожидания в автомобильной толпе, после рабочего дня, момента приезда домой стали напрягать все больше и больше. Путь на велосипеде от дома до работы занимал по времени почти также как и на машине. Но с учетом того, что путь проходил большую часть по дорогам, на которых практически отсутствовало движение автомобилей, вдоль прибрежной полосы водохранилища и живописной аллеи, в которой в утренние часы проводили разминку спортивно-ориентированные люди, а берег украшали зевающие рыбаки с удочками – езда на велосипеде доставляла еще и моральное удовлетворение от любования за всем происходящим вокруг.

(много картинок)

Единственным недостатком, омрачающим поездки на работу была горка, протяженностью около 300 метров с довольно крутым подъемом, при въезде на которую приходилось сбрасывать на низшие передачи и прикладывать значительные усилия. Следствием этого являлось не комфортное состояние перед началом рабочего дня в офисе.

Родилась мысль оснастить свой велосипед двигателем, который бы помогал в трудные минуты. Изучив довольно много видеороликов на YouTube, форум сайта endless-sphere.com и другие ресурсы об электрификации в домашних условиях велосипеда, в голове сформировалась картина решения поставленной задачи. Осталось только реализовать.

Мысль о покупке готового набора с мотор-колесом на переднем приводе казалась мне банально простой, а также две другие причины: малая развиваемая мощность (до 500 Вт) и дороговизна – сыграли не в ее пользу.

Акцент был сделан на задний привод и использование бесколлекторного двигателя. КПД такого решения, казалось, должно быть выше, чем использование переднеприводного мотор-колеса.

Уже имея небольшой опыт в радиомоделизме, я решил использовать для реализации своей задумки компоненты от HobbyKing, как основные при постройке электровелосипеда. Механику же было решено использовать ту, которую легко достать в любом авто- или веломагазине.

Компоненты


Для постройки электровелосипеда использовались следующие компоненты:

HobbyKing

Двигатель (1500 руб.)
Контроллер двигателя (700 руб.)
Аккумуляторная батарея (1300 руб.)
Серво-тестер (200 руб.)
Зарядное устройство (700 руб.)
Силовые провода (красный / черный) (200 руб.)
Коннекторы 1, коннекторы 2 (200 руб.)
Ваттметр (необязательно) (600 руб.)
Термоусадка (необязательно)

Автомагазин

Шкив генератора ВАЗ-2108, 4 шт. (500 руб.)
Ремень генератора ВАЗ-2108, 2 шт. (200 руб.)

Веломагазин

Фривил (150 руб.)
Втулка, 2 шт. (500 руб.)
Цепь (150 руб.)
Переключатель передач (300 руб.)
Звезда 52T (300 руб.)

Строительный магазин

Алмазный диск 150 мм (150 руб.)
Винты, гайки, шайбы (150 руб.)
Алюминиевый профиль 20x10 (100 руб.)

Итого 7300 руб.

Изготовление (механика)


Так как электровелосипед я планировал построить заднеприводным, для передачи крутящего момента на заднее колесо решил использовать цепную передачу, а для увеличения коэффициента передачи поставить звезду с большим числом зубьев.

Изначально я планировал вырезать звезду с нужным количеством зубьев с помощью лазерной резки в какой-нибудь мастерской, но поиски готового 3D-шаблона нужной конфигурации заняли много времени и ни к чему путному не привели. Заказ же резки вместе с изготовлением дизайнером шаблона выливался в копеечку (около 1500 руб.). Это ставило на нет основной принцип задуманной идеи – минимизация расходов на заказные и использование доступных готовых недорогих компонентов.

История еще одного электровелосипеда своими руками

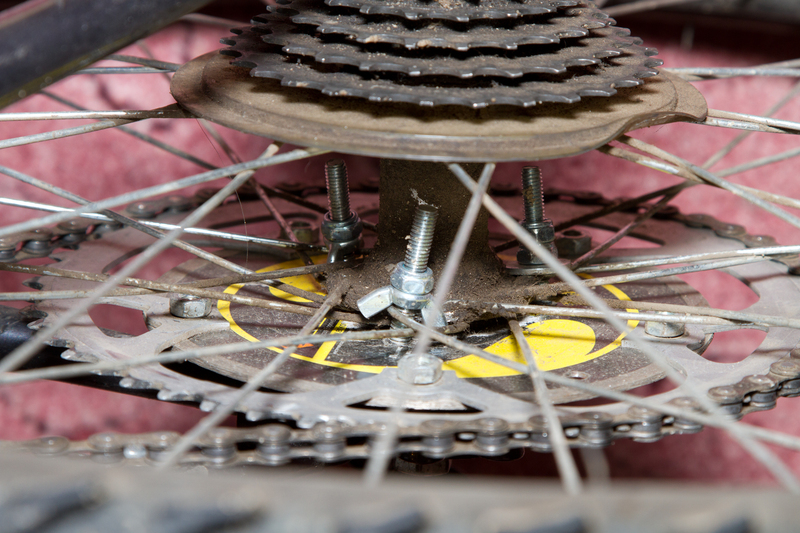

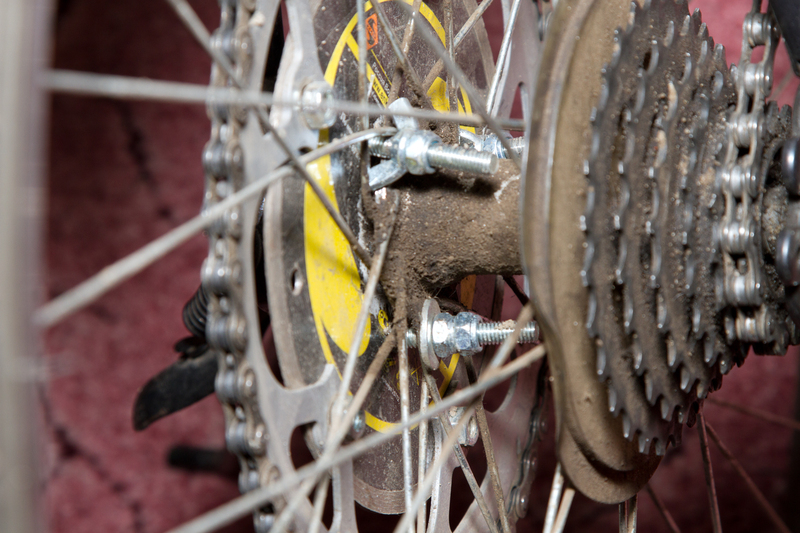

Поэтому в веломагазине (веломастерской) была приобретена самая большая звезда 52T, снятая с кассеты. А для крепления ее к втулке заднего колеса в строительном магазине куплен алмазный диск для болгарки подходящего диаметра (15 см). Центральное отверстие диска пришлось расточить сверлом и напильником до нужного диаметра втулки заднего колеса. Крепление этой конструкции к заднему колесу выполнено тремя болтами к спицам. Желательно для крепления использовать “ушастые” гайки, которые хорошо цепляются за спицы, а также автоконтргайки (с вкладышем). Звезду следует отбалансировать на крутящемся колесе, чтобы не было биений в разные стороны.

История еще одного электровелосипеда своими руками

История еще одного электровелосипеда своими руками

Для предотвращения передачи крутящего момента на двигатель с вращающегося колеса я использовал фривил на 16 зубьев, который легко купить в любом веломагазине. Проблема в том, что он предназначен для использования с более крепкими цепями и стандартные узкие цепи на него не садятся. Чтобы это стало возможным надо зубья фривила немного обточить по бокам. Я использовал для этого ручную бор-машинку с насадкой из точильного камня. 10 минут и все готово – напильником это растянулось бы надолго.

История еще одного электровелосипеда своими руками

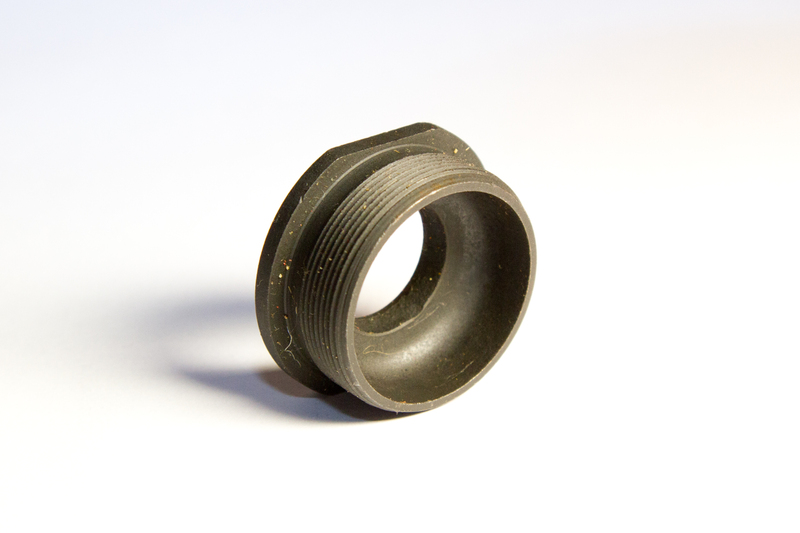

Так как фривил предназначен для накручивания на заднюю толстую втулку он имеет внутреннюю резьбу большого диаметра и для крепления его к передаточной втулке (с диаметром резьбы 10 мм) необходим переходник. Такой переходник я тоже смог найти в веломагазине. Он продавался в комплекте с втулкой черного цвета и я не знаю для чего она нужна. На фото представлен второй такой же переходник, который был с другой стороны с обратной резьбой.

История еще одного электровелосипеда своими руками

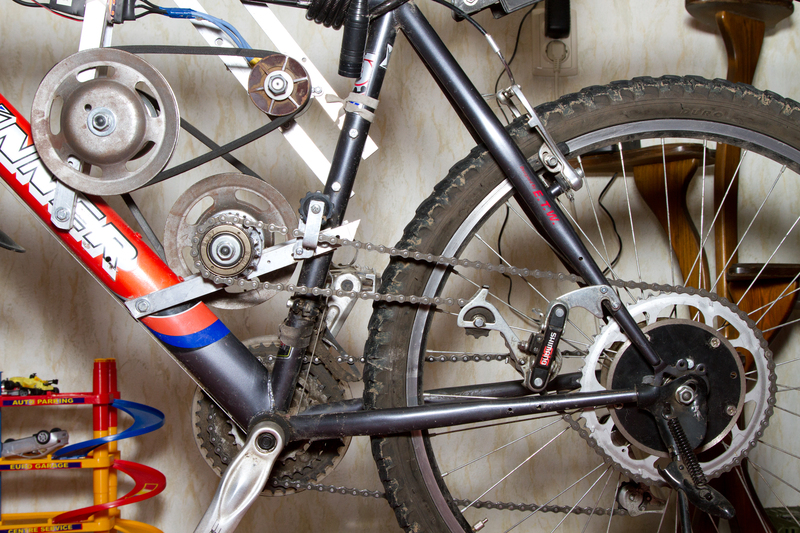

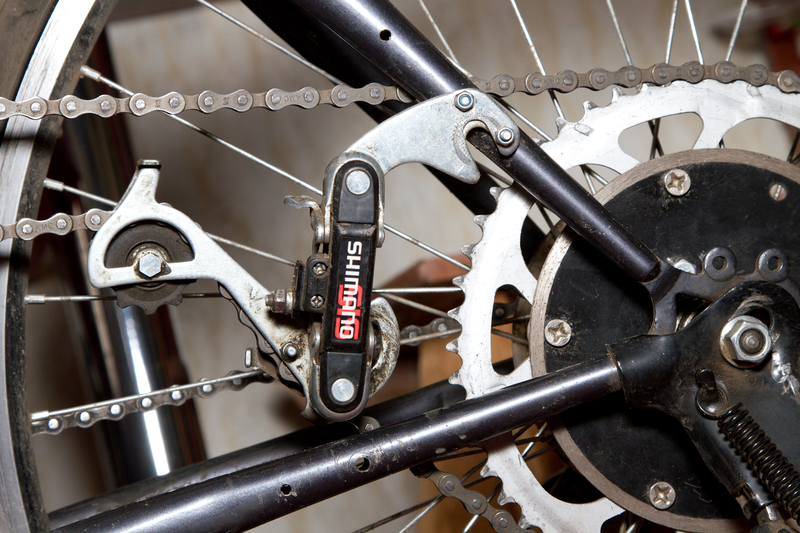

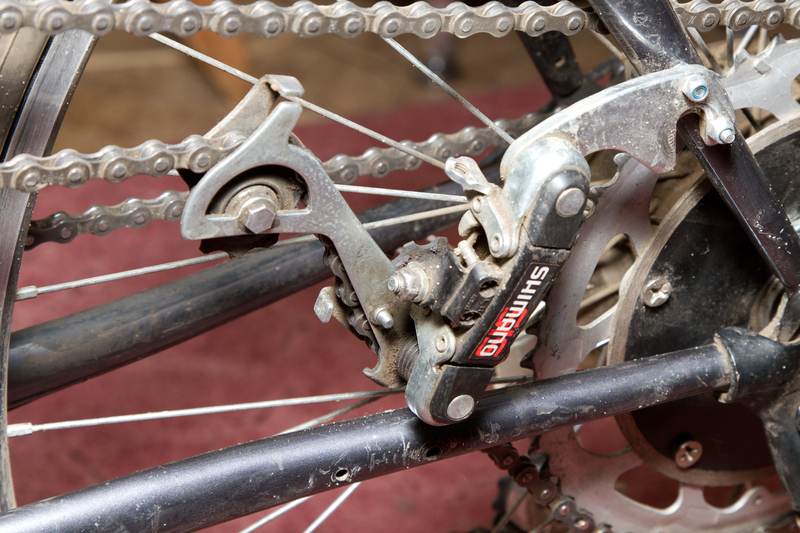

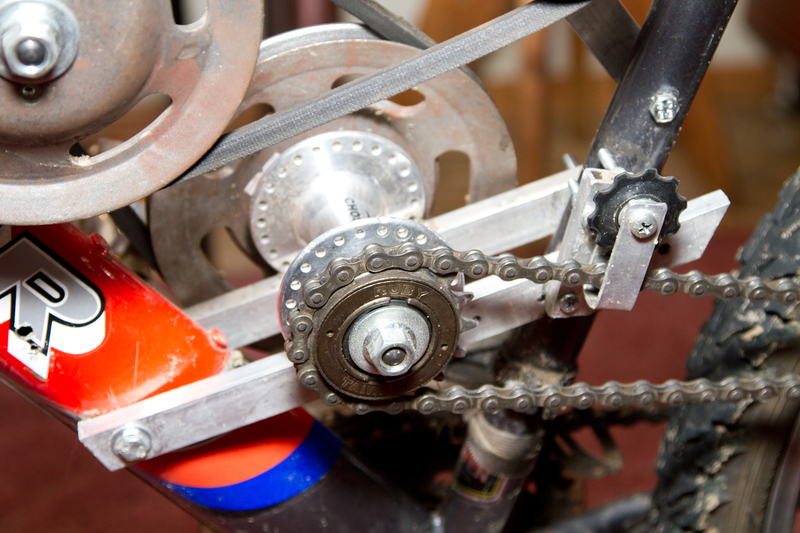

Для натяжения цепи от фривила до ведомой звезды заднего колеса я использовал стандартный недорогой переключатель скоростей. Конфигурация натяжителя получилась, конечно, не самой удачной, но в целом он выполняет свою роль, а ничего лучшего я придумать не смог.

История еще одного электровелосипеда своими руками

История еще одного электровелосипеда своими руками

История еще одного электровелосипеда своими руками

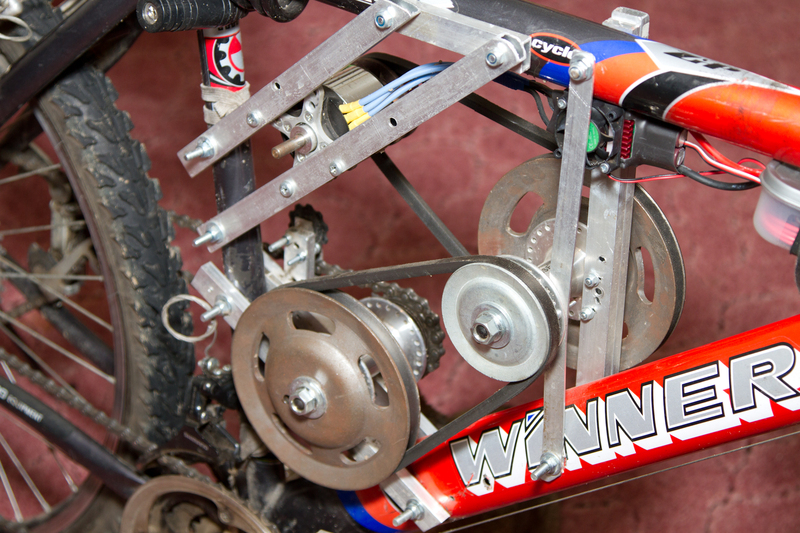

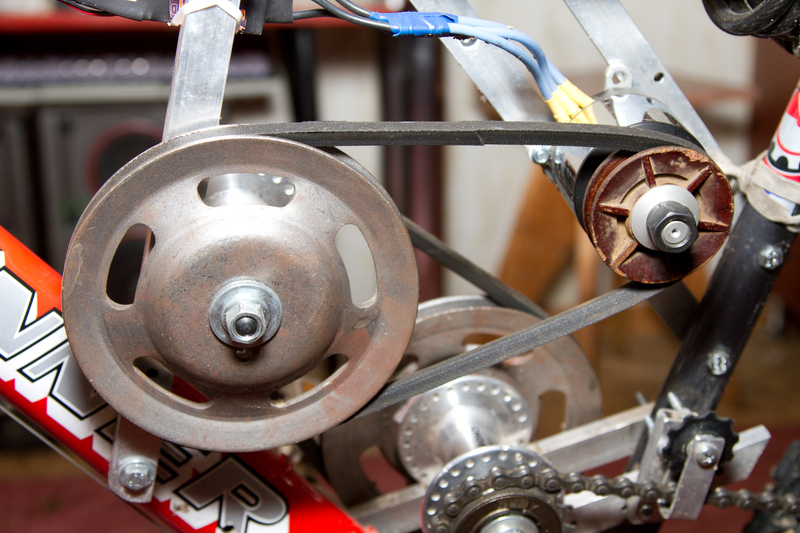

Для поэтапной передачи крутящего момента с двигателя на фривил я использовал две переходных втулки с установленными на них шкивами под клиновой ремень генератора ВАЗ-2108. Вся конструкция крепится с помощью алюминиевых профилей на раме велосипеда.

История еще одного электровелосипеда своими руками

Переходные втулки тоже не обычные. У них значительно больше диаметр плоскостей, куда крепятся спицы. Это позволило прикрепить их к алюминиевым профилям. Для этого дырки под спицы немного рассверливаем под винты M3.

История еще одного электровелосипеда своими руками

Шкивы для ремней имеют бОльший внутренний диаметра, чем диаметр резьбы переходной втулки, поэтому для исключения неточной установки шкивов я наматывал на резьбу втулки изоленту слой за слоем до диаметра отверстия шкива, а для фиксации под гайки использовал шайбы диаметром 30 мм.

История еще одного электровелосипеда своими руками

В принципе, можно использовать одно передаточное звено клиноременной передачи. Запаса мощности двигателя хватит для езды по прямым дорогам и небольшим склонам. Но для уверенной езды по песку и в горки лучше использовать два звена. Каждое звено имеет кратность около 2x. Тем самым увеличивая в 2 раза передаваемую на колесо мощность.

Изготовление (электрика, электроника)

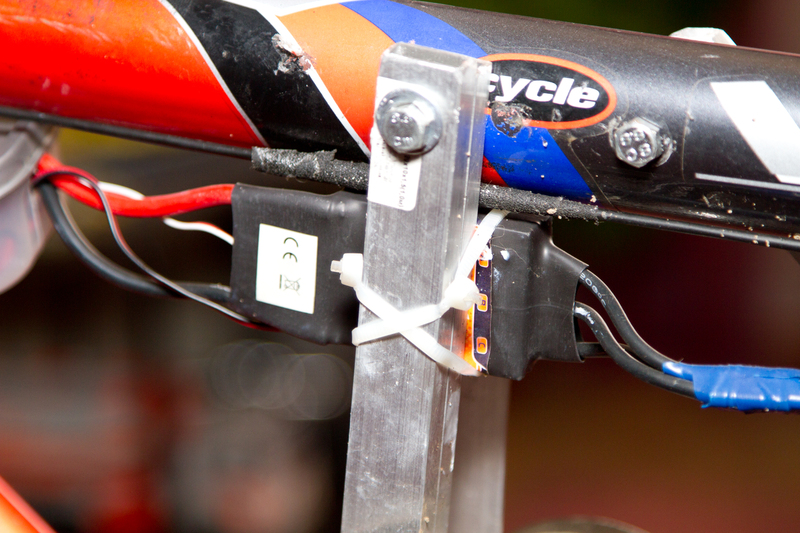

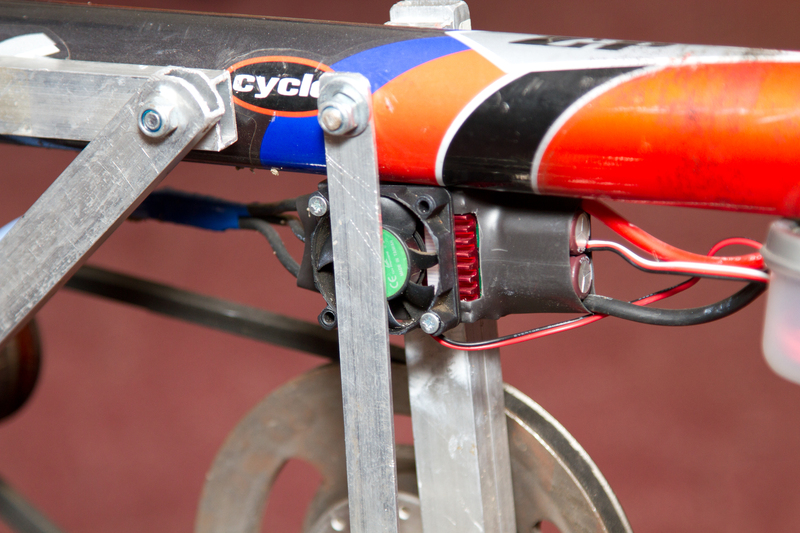

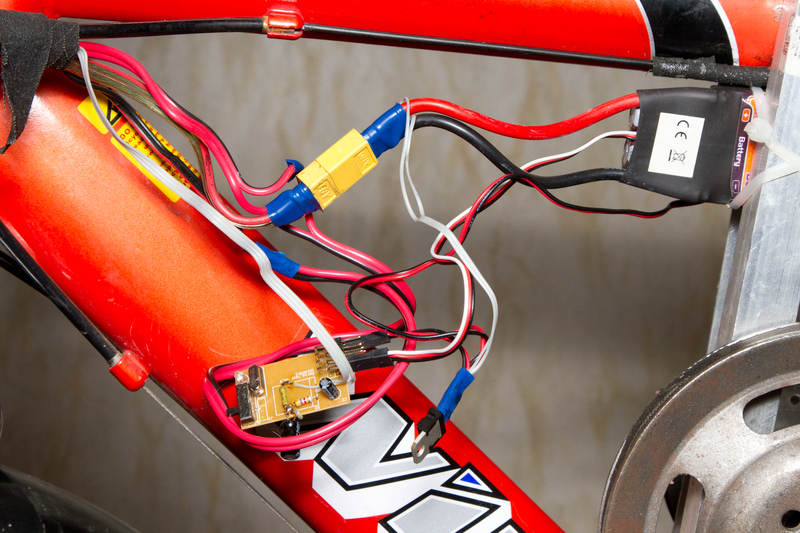

Контроллер двигателя я прикрепил с помощью стяжек к одному из алюминиевых профилей, прикрепленных к раме, используя для лучшего контакта термопасту. Это позволяет лучше отводить тепло от контроллера и в процессе езды чувствуется как профиль и рама в окрестности контроллера нагреваются. С другой стороны контроллера, где установлен его радиатор, я аккуратно срезал ножом термоусадку и пристроил маленький вентилятор от старого процессора Intel 586. Хотя, по опыту эксплуатации он оказался не нужным.

История еще одного электровелосипеда своими руками

История еще одного электровелосипеда своими руками

Для управления мощностью двигателя я использовал серво-тестер, переведенный в ручной режим управления. Для питания серво-тестера и вентилятора охлаждения используется микросхема L7805 (КРЕН5А).

История еще одного электровелосипеда своими руками

Поначалу, я отпаял с серво-тестера переменный резистор и поместил его рядом с правой рукояткой на руле. Оказалось, что такой способ плавной регулировки мощности имеет свои недостатки. Особенно неудобно им пользоваться в экстремальных ситуациях, когда приходится резко тормозить, когда рука перемещается на рычаг тормоза, а двигатель продолжает выдавать крутящий момент на тормозящее или даже блокированное колесо.

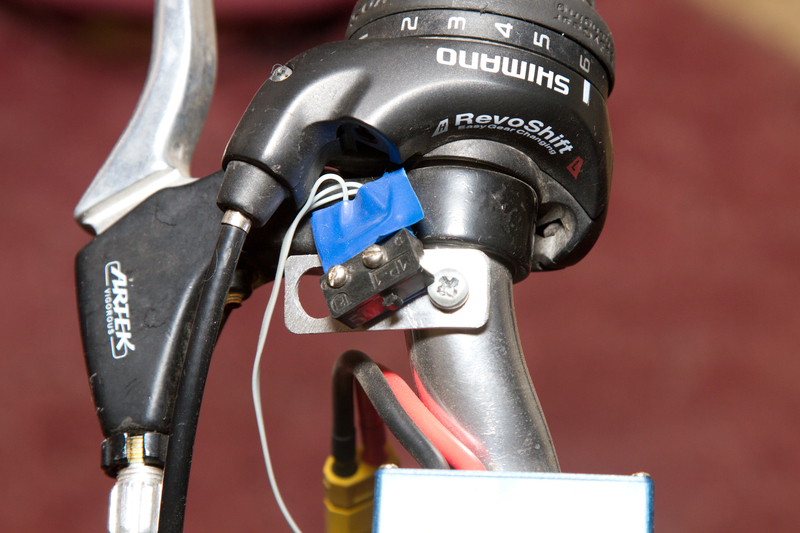

Поэтому, я упростил схему и сделал миниатюрную герконовую кнопку “газ в пол” (без фиксации) под большой палец правой руки, при нажатии на которую, двигатель начинает выдавать максимальную мощность. Для исключения резких рывков поставил на вход серво-тестера делитель напряжения на двух резисторах и конденсатор на 100 мкФ. Тем самым обеспечил плавное увеличение и уменьшение оборотов двигателя при нажатии и отпускании кнопки “газ в пол” примерно за 0,5 – 0,7 секунды.

История еще одного электровелосипеда своими руками

На руль поставил ваттметр для контроля напряжения аккумулятора и измерения “расхода” запасенной в аккумуляторе емкости. Аккумулятор расположен в застегивающейся на молнию подседельной сумке. Тем самым убил двух зайцев – аккумулятор легко снимается для подзарядки и во время эксплуатации находится в замкнутом кожухе безопасности, на случай нештатного выхода из строя.

История еще одного электровелосипеда своими руками

История еще одного электровелосипеда своими руками

На левую рукоятку на руле поставил герконовую кнопку (без фиксации) для звукового сигнала отпугивания пешеходов. В качестве сигнала применил пьезокристаллическую автомобильную сирену — свистелку. Она вполне нормально себя чувствует при кратковременной работе на напряжении 22 В (аккумулятор 6s). Только громче чем на 12 В.

Итоги


Опишу несколько преимуществ и недостатков примененных решений. По порядку.

Цепная передача на заднее колесо имеет довольно длинный пробег, что приводит к слету цепи с фривила при движении по ухабистой дороге. Для избегания этого пришлось городить некое подобие направителя цепи перед фривилом из куска алюминиевой полоски и пластикового ролика. Так как цепь при движении бьется об него это создает неприятный громкий стучащий звук. По хорошему надо ставить натяжитель или успокоитель цепи перед фривилом, но пока не придумал как.

Крепление задней ведомой звезды к колесу не самое надежное. Есть вероятность повреждения спиц или соскакивания крепления звезды со спиц. Такое один раз уже было, когда я применял обычные гайки. После этого я поставил “ушастые гайки” и автоконтргайки. Текущую втулку лучше поменять на втулку с креплением для дискового тормоза и большую звезду посадить на его место. Но т.к. диаметр звезды гораздо больше дискового тормоза, я не уверен, что расстояния до рамы хватит для свободного вращения.

Клиновая передача усилия от двигателя до фривила по началу работала достаточно приемлемо. Однако КПД такого решения оставляет желать лучшего. При увеличении натяжения ремня увеличивается нагрузка на подшипники переходных втулок и двигателя, что приводит к повышению износа и сил трения, а отсюда понижению КПД передачи. При уменьшении натяжения ремни при высоких нагрузках (старте с места, движении в гору) начинают проскальзывать, и это тоже ведет к понижению КПД. Найти баланс крайне сложно. Применение поликлиновых шкивов проблематично из-за их громоздкости. Лучшим решением видится использование зубчатой ременной передачи.

Управление мощностью двигателя как в первом варианте с помощью переменного резистора, как я уже писал, часто неудобно. Использование кнопки “газ в пол” часто неоправданно, т.к. бывают моменты, когда необходимо ехать медленно и плавно. Схема движения “газ в пол – разгон – выбег на нейтралке” хоть по расходу емкости аккумулятора практически сравнима по эффективности с движением при постоянной работе двигателя, имеет немаловажный недостаток – проскальзывание клинового ремня при разгоне. Зато в режиме “газ в пол” ощущаешь всю мощь, установленную под своим сиденьем.

Ну и, не принципиально, но все же, звук работающего двигателя и двигающейся цепи при открытой конструкции часто пугают прохожих. Если кто из моделистов знает, как свистят бесколлекторные движки, тот поймет.

Несколько интересных фактов


Исходя из диаметров шкивов клиновой передачи (150 мм и 80 мм) и количества зубьев фривила и звезды на заднем колесе (16 и 52) получаем, что общее передаточное число равно 11,4. Это не очень много и не хватает для резвого заезда в гору, приходиться помогать ногами. Поэтому на двигатель я поставил керамический шкив от стиральной машины (купленный на барахолке) диаметром 64 мм. Это позволило увеличить передаточное число до 14,3. При напряжении батареи 22,2 В максимальная теоретическая скорость будет 45 км/ч. С учетом сопротивления воздуха и потерь мощности в передаточных звеньях, похоже на правду, т.к. по прямой я разгонялся до 40 км/ч.

Аккумулятора емкостью 5000 мАч (22 В) хватает на 30 минут езды и 8-10 км пути при средней скорости 18 км/ч и ускорениях до 40 км/ч. Еще раньше, когда у меня стоял аккумулятор 2200 мАч (11 В) мне его также хватало на 8 км пути, но при максимальной скорости 18 км/ч, средней 14 км/ч и помощи двигателю педалированием при движении в гору.

Максимальный ток, потребляемый двигателем при разгоне в режиме “газ в пол” около 60 А. Таким образом, выдаваемая мощность около 1250 Вт, что в несколько раз выше чем у большинства продаваемых мотор-колес. Разгон до 40 км/ч по прямой не более 10 сек.

В текущей конфигурации я отъездил в прошлом сезоне с июля по октябрь почти каждый день на работу при суточном пробеге около 20 км.

(Прошу прощения за грязь на некоторых фотографиях :)
