Датчик каденса из практически любого велокомпьютера

в 14:31, , рубрики: diy или сделай сам, велосипед, Здоровье гика, Лайфхаки для гиков, нанотехнологии, отдых


Я расскажу, как можно использовать обычный велокомпьютер в качестве датчика каденса.
В интернете по этой теме больше вопросов, чем ответов.

Датчик каденса из практически любого велокомпьютера - 1

И даже перед тем, как начать, я скажу, что при возможности стоит купить готовый велокомпьютер с датчиком каденса, чем городить такой колхоз, как описан в статье. Лично мне было скучно и валялся лишний велокомп.

Для начала, что такое каденс? Каденс — это частота педалирования, число оборотов педалей в минуту.
Зачем знать свой каденс? Каденс важно знать для того, что есть оптимальная частота вращения педалей — она находится 80 до 110 об/мин. Это довольно большая скорость вращения педалей — это позволяет ехать на меньшей передаче, с меньшими усилиями, как следствие меньше давление на суставы, а также меньше нагрузка на мышцы. Это особенно важно для новичков — сил может оказаться достаточно, чтобы прокручивать педали с намного большим усилием, чем следует, и испортить здоровье.

В моем случае, для создания датчика каденса я использовал завалявшийся велокомпьютер, со сломанным герконом (той самой штукой, которая крепится на вилку велосипеда)

Датчик каденса из практически любого велокомпьютера - 2

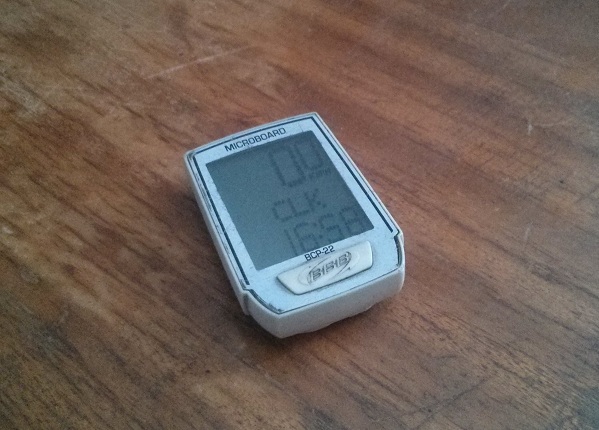

старый велокомпьютер

Мне пришлось восстановить тот самый заглючивший геркон — просто отрезал его от провода, ведущего к велокомпьютеру и припаял вместо него купленный обычны геркон. Если у вас датчик в велокомпьютере работает, то ничего это делать, естественно, не надо. (но может потребовать удлинить провод датчика)

Датчик каденса из практически любого велокомпьютера - 3

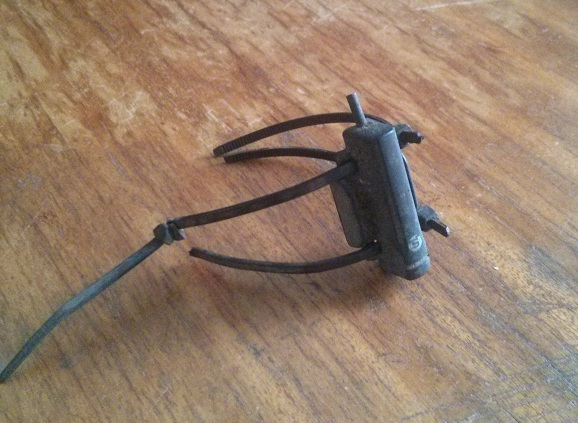

старый датчик — геркон

Датчик каденса из практически любого велокомпьютера - 4

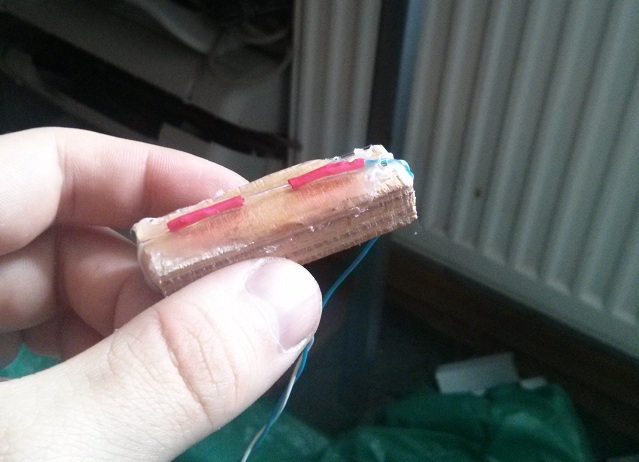

новый датчик — обычный промышленный геркон, приклеенный к куску фанеры и залитый горячим клеем из клеевого пистолета

Далее устанавливаем датчик на перо, а магнит на шатун, я просто закрепил стяжками. Что такое перо и что такое шатун объяснено на картинке ниже.

Датчик каденса из практически любого велокомпьютера - 5
установка датчика на перо и магнита на шатун

Теперь осталось просто протянуть провод от датчика к компьютеру и установить его на руль.

Датчик каденса из практически любого велокомпьютера - 6
У меня, кроме «датчика каденса» (белый), установлен еще и обычный велокомпьютер.

Все еще остается один вопрос — как же настроить велокомпьютер, чтобы показания с него адекватно считать как показания датчика каденса?

Очень просто. Достаточно длину окружности покрышки ввести равной 1666. (в любом велокомпьютере компьютере есть настройка колеса).
Конкретно в этом велокомпьютере — BCP-22 можно ввести любую длину окружности колеса, начиная от 4999 мм, вплоть до 1 мм.

Теперь показания велокомпьютера, умноженные на 10, и будут равны вашему каденсу. Например, 7,5 кмч равны каденсу 75 оборотов в минуту. Спасибо за внимание.

Автор: uterr
