История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей

в 15:51, , рубрики: cctv, Блог компании Ivideon, видеонаблюдение, Исследования и прогнозы в IT

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 1
Иконоскоп в экспозиции Чешского национального музея техники

Наблюдать за чем-то (или кем-то) бывает скучно, порой опасно, но зачастую необходимо. Люди постоянно придумывают и совершенствуют технические средства, способные облегчить жизнь и снизить риск для наблюдателя, а также повысить качество наблюдения. Историю систем удаленного наблюдения отсчитывают с момента зарождения электронного телевидения, или, точнее, с изобретения иконоскопа — электронной трубки, передающей изображение.

Впрочем, наблюдение как явление возникло гораздо раньше всех технических средств. Первобытные охотники, выглядывавшие из-под сводов пещеры, уже знали о важности постоянного контроля. В 19 веке полицейские посещали тюрьмы, где осматривали заключенных, запоминая их лица и внешность. С появлением фотографии, а затем и телевидения стало намного проще передавать важную информацию, но все еще не был решен вопрос с безопасностью сохранения данных. Видеонаблюдение должно было не только фиксировать важные события, но и по возможности сохранять их. Вечно.

Путь к иконоскопу

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 2

Попытки создать оборудование для приема и передачи телевизионного сигнала предпринимались по всему миру большим количеством исследователей. Еще в 1907 году была подана заявка на первый патент технологии электронного телевидения «Способ электрической передачи изображения». А в 1911 году русскому физику Борису Розингу удалось в своей лаборатории добиться приема изображений простейших фигур сконструированным им кинескопом. Но настоящим прорывом в четкости изображения электронного телевидения (и последним гвоздем в крышку гроба механического телевидения), стало появление передающей телевизионной трубки (иконоскопа), изобретенной в 1931 году нашим бывшим соотечественником, русско-американским инженером Владимиром Зворыкиным.

В 1919 году Зворыкин эмигрировал в США, где стал заниматься технологиями передачи изображения на расстояние. К 1923 году, работая в фирме «Westinghouse Electric» ему удается создать телевизионное устройство, основой которого являлась оригинальная передающая трубка с мозаичным фотокатодом. Однако изобретение не произвело на владельцев компании никакого впечатления и Зворыкину вскоре пришлось отправиться в «свободное плавание». Всего за несколько лет Зворыкин в одиночку создал множество важных устройств для будущего телевидения (фотоэлементы, систему записи звука и ряд других).

В 1928 году Зворыкин познакомился с еще одним эмигрантом из России, Давидом Сарновым, вице-президентом фирмы Radio Corporation of America (RCA). Возглавив лабораторию электроники RCA, изобретатель быстро закончил разработку собственной высоковакуумной телевизионной приемной трубки — кинескопа. Вслед за этим, усовершенствовав технологии накапливания заряда точечных фотоэлементов, Зворыкин создал иконоскоп. В 1932 году при помощи иконоскопа с передатчика мощностью 2,5 кВт, установленного на небоскребе Empire State Building, начались первые экспериментальные передачи электронного телевидения.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 3
Кадр из фильма Леонида Парфенова «Зворыкин-Муромец»

Иконоскоп (c греческого: εἰκών «изображение» и σκοπεῖν «смотреть, видеть») состоит из вакуумной стеклянной колбы, внутри которой закреплены светочувствительная мишень, на которую объективом проецируется изображение, и электронно-лучевая пушка, размещенная сбоку или снизу от объектива. Изображение в иконоскопе попадает на пластину с мозаикой фотоэлементов, изолированных друг от друга. В те времена эту мозаику создавали из слюды с фоточувствительным слоем цезия. Но Зворыкин усовершенствовал метод: тонкую серебряную пленку обожгли на слюде, чтобы она свернулась во множество мельчайших капель. В пластине иконоскопа (6 на 10 см) используется 1 200 000 таких капель. Каждая капля — фотоэлемент; при освещении мишени под действием фотоэффекта капельки серебра приобретают положительный заряд, пропорциональный освещенности.

Владимир Козьмич не только занимался исключительно мирными системами телевещания, но и хотел построить «воздушную торпеду с электронным глазом», или, в современной терминологии, управляемую ракету. Для демонстрации концепции он в 1937 году водрузил большой иконоскоп на самолет и пустил его летать вокруг статуи Свободы. Военные на земле смогли во всех подробностях рассмотреть достопримечательность на экране телевизора, чем были изрядно впечатлены. RCA достался заказ на телеуправляемое оружие: планирующую авиабомбу и беспилотный самолет-камикадзе. Проект в итоге был признан провальным — телевизионный сигнал легко глушился противником, зато попутно ВВС и ВМС США получили несколько систем телевизионной разведки.

От «Фау-2» к VHS

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 4
Электронная телекамера «Olympia-Kanone» во время прямой трансляции с Берлинского стадиона на летних Олимпийских играх в 1936 году

В итоге упорного труда ученых разных стран телевизионные системы быстро развивались, а вслед за ними появлялось и настоящее видеонаблюдение в современном понимании. Немецкий электротехник и пионер телевидения Вальтер Брух в 1941 году установил CCTV-систему (Сlosed Circuit Television — система телевидения замкнутого контура) на полигоне в Пенемюнде, где испытывали знаменитое «оружие возмездия» — ракеты «Фау-2».

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 5
Запуск «Фау-2» летом 1943 года

В исследовательском центре Третьего рейха ракеты на старте частенько взрывались, а две установленные камеры позволяли следить за запуском с безопасного расстояния в 2,5 км. Данные видеонаблюдения о неполадках сильно могли бы помочь ракетостроителям, но не хватало возможности фиксировать наблюдения. Передавать изображение умели, записывать — нет. Оператор должен был неотлучно сидеть перед монитором, чтобы чего-нибудь не пропустить.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 6

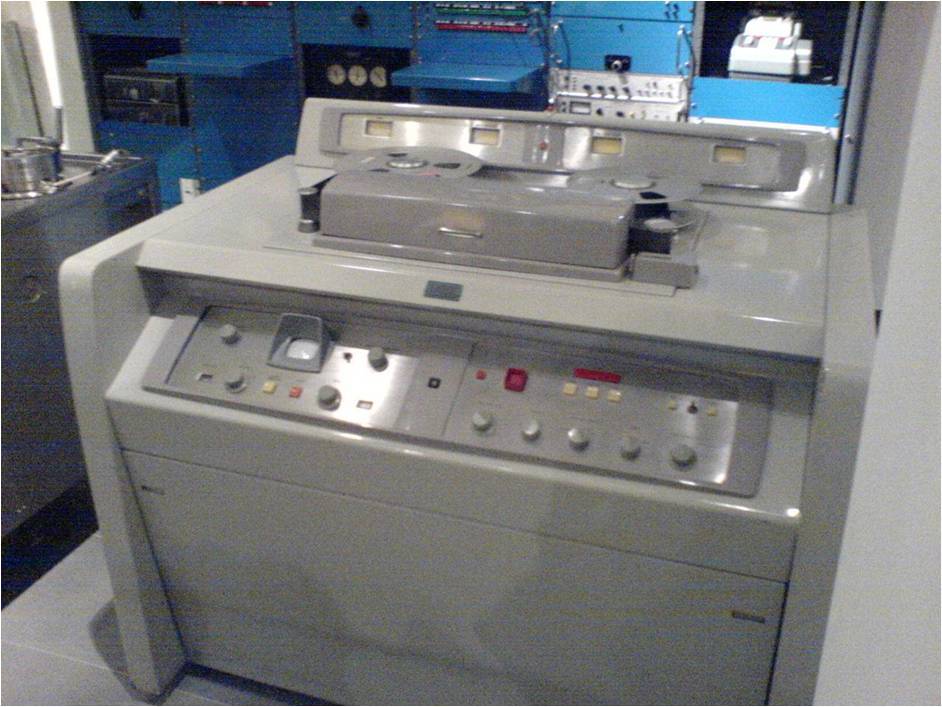

Первый видеомагнитофон «Ampex VR 1000B», созданный под руководством инженера и инноватора Александра Понятова

В 1951 году появились первые VTR (VideoTape Recorder) устройства, записывающие изображение на магнитную ленту. Размером они были с письменный стол, а стоили «как чугунный мост». Первый видеомагнитофон, созданный в 1956 году, был способен полноценно производить запись звука и изображения на магнитную ленту при помощи магнитных видеоголовок, но стоил при этом 50 000 долларов. Для сравнения: автомобиль Chevy Corvette стоил около 3000 долларов. Однако это не помешало быстрому росту популярности устройства — уже через полгода аппарат стал использоваться во всех ведущих телестудиях США.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 7
Визит тайской королевской семьи в Лондон в июле 1960 года

С конца 50-х годов камеры стали ставить на дорогах, в людных местах, на важных объектах. В 1960 году полиция Лондона установила две камеры на Трафальгарской площади — специально, чтобы наблюдать за толпой, собравшейся посмотреть на официальный визит тайской королевской семьи. После визита камеры сняли — такого рода аппаратура в те времена обходилась в миллионы долларов.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 8

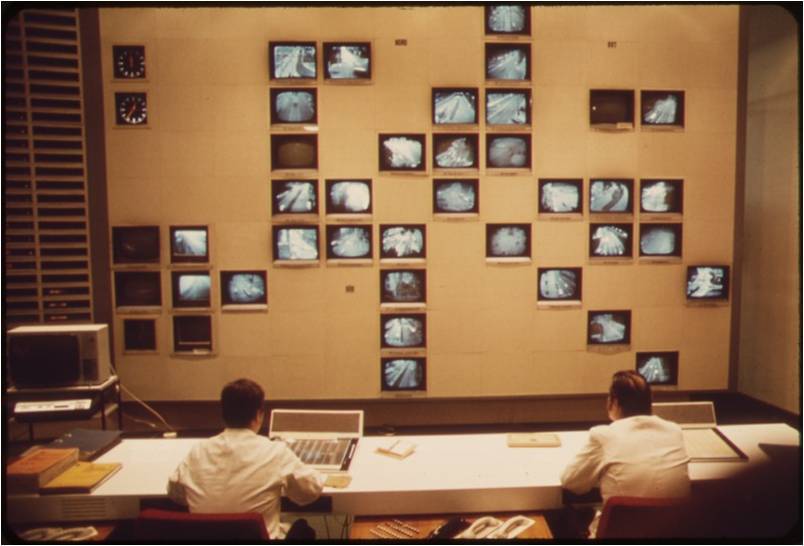

Система мониторинга в центральном пункте управления Мюнхенской полиции, 1973 год

К концу десятилетия были изобретены дистанционно управляемые поворотные механизмы для камер, что позволило ставить одну камеру там, где раньше было нужно несколько. И все же посты видеонаблюдения оснащались десятками мониторов — каждой камере был нужен свой. Операторам приходилось постоянно пробегать глазами по всему массиву мониторов, их внимание рассеивалось.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 9
Первое устройство, обеспечивающее возможностью телефонной видеосвязи, было представлено 20 апреля 1964 года

В 1969 году выдан патент на домашнюю систему безопасности (видеодомофон), позволяющую видеть на экране телевизора, кто находится за дверью, и дистанционно отпирать замок.

Когда видеонаблюдение захватило мир

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 10

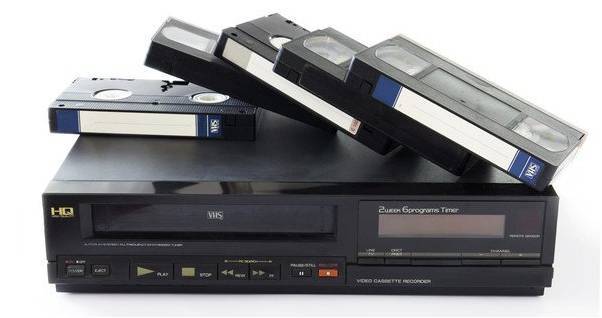

Новая эпоха видеонаблюдения началась с изобретением в начале 70-х бытовых видеомагнитофонов. Видеозапись стала доступной частным лицам, и камеры начали появляться повсеместно: в домах, магазинах, банках, учебных заведениях. Теперь свидетелю не надо было в суде голословно утверждать, что узнает в подсудимом воришку — к делу приобщали VHS-кассету с записью инцидента.

С появлением мультиплексоров, позволяющих показывать изображение с нескольких камер на одном мониторе и записывать его на одну кассету, видеонаблюдение стало по-настоящему удобным. Но предела совершенству нет: в 80-х годах получают распространение камеры, основанные уже не на электронно-лучевой трубке, а на ПЗС-матрице (ПЗС, прибор с зарядовой связью — общее обозначение класса полупроводниковых приборов, в которых применяется технология управляемого переноса заряда в объеме полупроводника). Разрешение матриц первых ПЗС-камер оставляло желать лучшего, зато они были меньше и в разы светочувствительнее старых камер.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 11

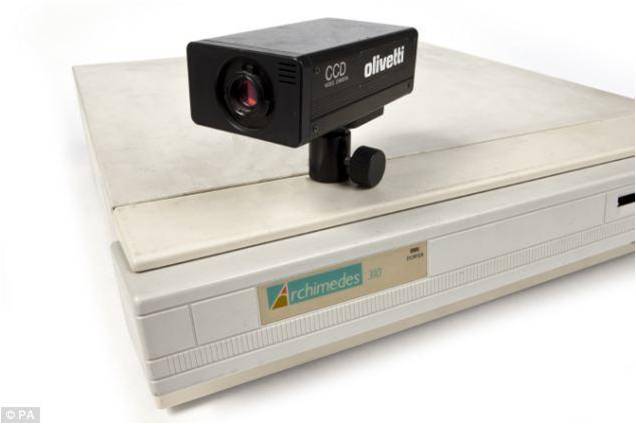

Очередной качественный скачок в видеонаблюдении случился в 90-е годы, когда появились полностью цифровые системы. Видеорегистраторы, оснащенные жесткими дисками, научились записывать изображение по кругу, когда «хвост» записи затирает начало, а также включать запись при обнаружении движения. Видеокамеры появляются в банкоматах, на рынок выпущена первая видеоняня, а персональные компьютеры получили принципиально новое периферийное устройство — веб-камеру. Камеры оснащаются датчиками и ведут запись по детекции движения или звуку.

Новое тысячелетие — новый виток развития видеонаблюдения, которое стало сетевым. IP-камеры передают изображение через сеть как локальную, так и через интернет, а видеорегистратор может быть расположен где угодно, или же можно обойтись вообще без него, приспособив для хранения записей компьютер. Параллельно с этим в 2000-е получили признание системы видеоаналитики, способные распознавать объекты и события в кадре, за счет чего наблюдение и анализ видеозаписи упростился и ускорился многократно.

Современность и будущее

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 12

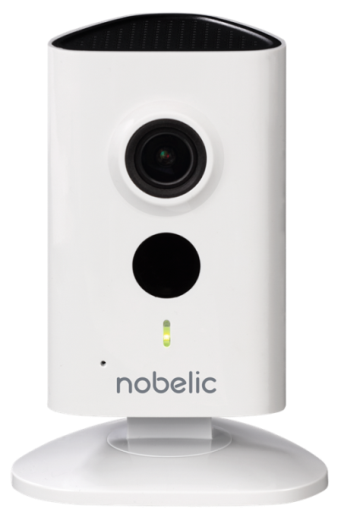

IP-камера, сохраняющая архив в облаке

Бум «облаков» начала 2010-х дал свои плоды, облачные технологии пришли во многие отрасли, в том числе и в видеонаблюдение. Камера, поддерживающая облачные технологии, разительно отличается от классической IP-камеры: легкость развертывания и настройка абсолютно без заморочек, минимум обслуживания, доступность записей в любое время в любом месте, интеграция практически с любыми веб-сервисами. Там, где раньше городили развесистую IP-систему с видеорегистраторами и серверами видеоаналитики, теперь достаточно повесить современные облачные камеры, отставив всю головную боль на долю сервис-провайдера.

Но главная инновация, привнесенная облачными системами, заключается не в этом. Радикально изменился способ хранения записей. Локальные видеорегистраторы уязвимы и потенциально ненадежны — их жесткие диски выходят из строя или просто заполняются, а чтобы украсть записи, злоумышленнику достаточно иметь физический доступ к устройству. В облачном хранилище данные зашифрованы, резервированы, и гарантированно доступны (если, конечно, ваш интернет-канал работает) — при этом хранятся они теоретически вечно. Облачный провайдер отвечает за качество услуги своими деньгами, а, значит, можно рассчитывать, что никакие случайности, вроде самодеятельности администратора, перегрева или заполнения жесткого диска, или даже проникновения посторонних лиц в помещение, не приведут к утрате или компрометации записей.

История видеонаблюдения: путь от телевизора и Третьего рейха до облаков и нейросетей - 13

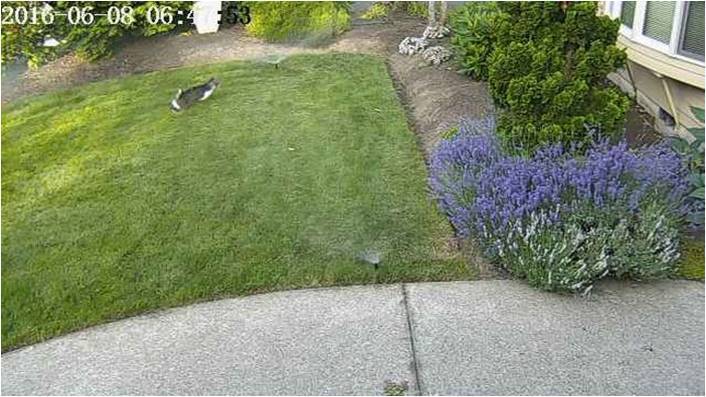

Инженер Nvidia отучил котов гадить на газон, используя систему видеонаблюдения, машинное зрение и глубокое обучение

Может показаться, что системы видеонаблюдения достигли «потолка» развития. Однако если продолжить хронологический ряд инноваций в этой отрасли, становится понятно, что уже к 2020 году следует ожидать нового прорыва, который вновь радикально изменит идеологию удаленного наблюдения. Скорее всего, новый виток развития будет связан с совершенствованием систем распознавания поведения объектов. Уже сейчас нейронные сети могут проводить быстрый анализ определенных объектов во время трансляции. Через несколько лет они смогут выявлять множество событий — например, противоправные действия — и автоматически подстраивать всю систему под меняющиеся условия в режиме реального времени. Камеры наблюдения с нейросетями и облаками станут по-настоящему умными: не только зафиксируют события, но и примут решение, что делать дальше: отправить уведомление администратору систему, вызвать помощь, сохранять пассивное наблюдение и т. д.
