Обзор готового решения FlexPod

в 4:10, , рубрики: Cisco, flexpod, NetApp, виртуализация, Сетевые технологии

FlexPod — это в первую очередь архитектура построения информационных систем.
Она состоит из четырех компонентов:

  1. Блок вычислений
  2. Блок конвергентной сети передачи данных
  3. Блок размещения данных
  4. Блок управления

Рассмотрим их подробнее.

Блок вычислений — это сервера Cisco C серии или шасси Cisco с серверами B серии (блейды).
Блок конвергентной сети передачи данных — оборудование Cisco Nexus и в некоторых случаях Cisco MDS.
Блок размещения данных — СХД компании NetApp.
Блок управления — Cisco UCS Manager.
Обзор готового решения FlexPod
Конфигурации могут быть различными, все их можно найти на сайте Cisco.
Приведу пару из них.

FlexPod for VMware vSphere with DataOnTap Cluster Mode.

Блок вычислений — представляет собой серверное шасси компании Cisco с Blade-серверами.
Обзор готового решения FlexPod
Cisco UCS Enclosure 5100 series.
Блок конвергентной сети передачи данных — оборудование Cisco Nexus 5000 series + Cisco Fabric Interconnect 6200 series.
Обзор готового решения FlexPod
Cisco Nexus 5000 series.
Обзор готового решения FlexPod

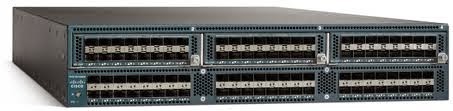

Cisco Fabric Interconnect 6296.
Блок размещения данных — СХД компании NetApp.
Обзор готового решения FlexPod
NetApp FAS 3200 series.

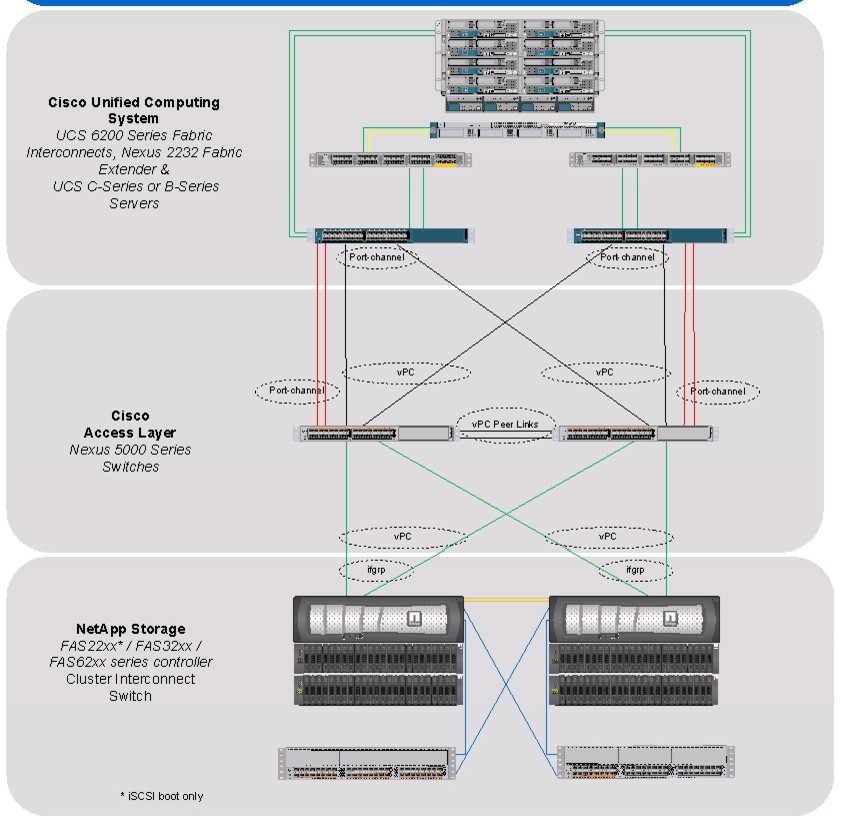

Логическая структура:
Обзор готового решения FlexPod
FlexPod Express.
Обзор готового решения FlexPod
Архитектура представляет собой решение «из коробки» и состоит из: Cisco Nexus 3000 series x2, Cisco UCS C-series, NetApp FAS 2200 series.

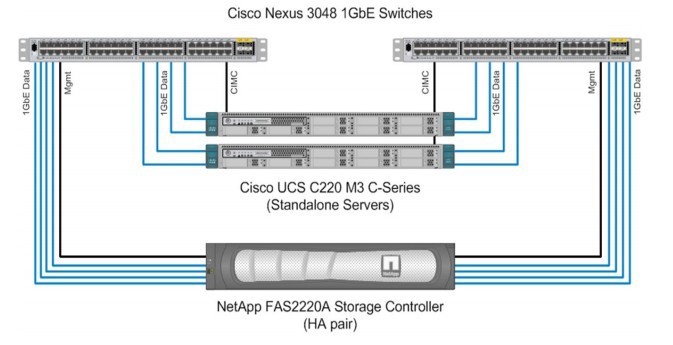

Логически он выглядит так:
Обзор готового решения FlexPod
Если говорить в целом, то компании Cisco & NetApp предлагают не только модели «для сборки», но и рекомендации по настройке оборудования.
Более того, есть рекомендации по настройкам VMware vSphere, MS Hyper-V, VDI etc.
Обобщая все выше сказанное, FlexPod — архитектура, проаппрувленная всеми поставщиками оборудования (NetApp, Cisco) и вендорами софта (MS, VMware).

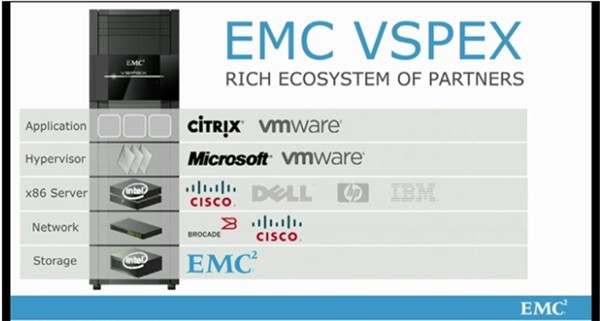

Кстати, у EMC есть похожие конфигурации архитектуры с их системой управления — VSPEX.
Обзор готового решения FlexPod

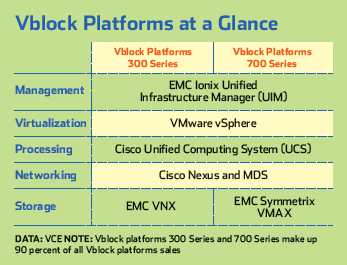

Ну и более продвинутая система — vBlock.
Обзор готового решения FlexPod
Правда данные архитектуры уже идут как «коробка» и обычно поставляются стойкой (или стойками – количественно до 16 штук).
