Caché Class Explorer — исследуем Caché в нотации UML - 1 Здравствуйте. Эта статья — небольшой обзор инструмента, который помогает разбираться с устройством и структурой данных пакетов и классов внутри СУБД Caché.

Если кратко, его миссия — выполнить визуализацию класса или целого пакета, показать связи между классами и предоставить максимум информации будь-то программисту или тимлиду без надобности отправляться в Студию и смотреть там программный код.

Тех, кто обучается или ведёт обучение по технологиям InterSystems, днями просматривает или изменяет коды разных проектов и просто заинтересованным лицам — приглашаю ознакомиться с Caché Class Explorer!

Введение про Caché

Caché — мультимодельная СУБД. К ней можно обращаться как с помощью запросов на языке SQL с некоторыми расширениями, так и взаимодействовать с хранимыми объектами и процедурами через интерфейсы для различных языков программирования. Третий же вариант — это напрямую разрабатывать приложение на родном для СУБД языке — Caché ObjectScript (COS).

Caché поддерживает классы на уровне СУБД. Существует два основных типа классов: Persistent, которые могут хранится в базе данных, и Registered, которые не хранятся в БД, а выполняют роль программ и обработчиков. Так же есть ряд особых типов: Serial (классы, которые могут быть встроены в Persistent классы для создания сложных типов данных, таких как, например, адреса), DataType (создают пользовательский тип данных), Index, View и Stream.

А теперь про Class Explorer

Caché Class Explorer — инструмент, который визуализирует структуру классов Caché в диаграмму, показывает зависимости между классами и всю необходимую информацию, включая код методов, запросов, xData-блоков, комментарии, документацию и ключевые слова разных элементов класса. Для отображения Class Explorer использует модифицированную нотацию UML, потому что в Caché присутствует целое разнообразие сущностей, которые в стандартной нотации UML не предусмотрены, но имеют важное значение для Caché: запросы, xData-блоки, множество ключевых слов для методов и свойств (таких как System, ZenMethod, Hidden, ProcedureBlock и другие), отношения parent-child, one-many, типы классов и так далее.

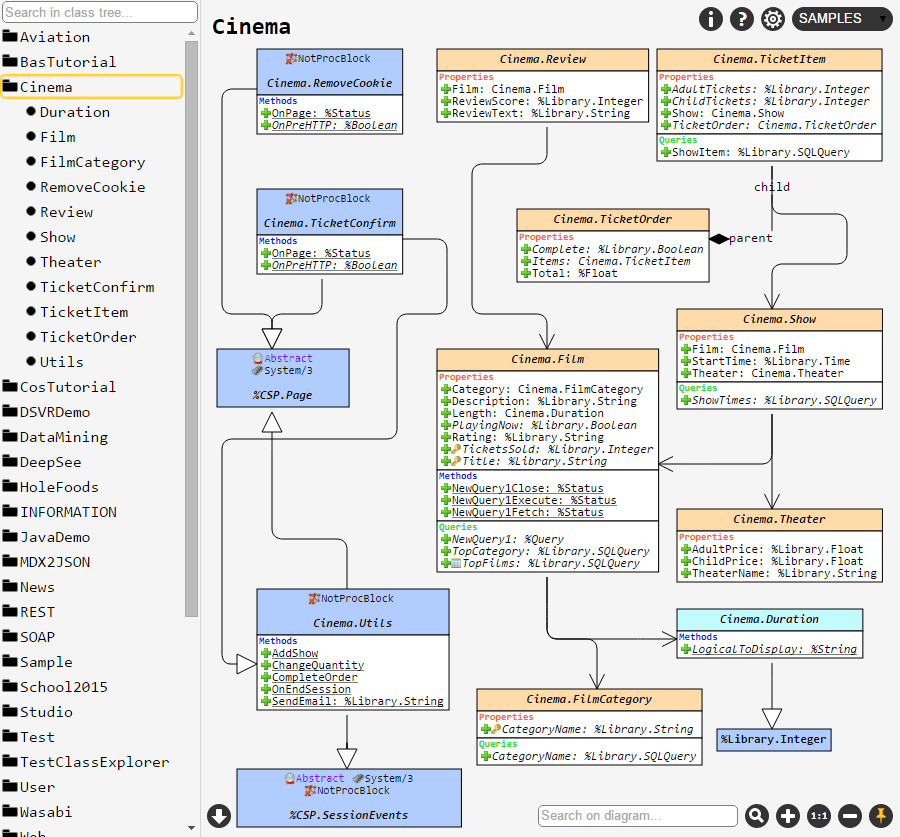

Чтобы составить максимально правильное понимание того, о чём будет рассказываться дальше, следует сперва посмотреть, как выглядит отображённый пакет, и, заодно, интерфейс Class Explorer. Для примера, возьмём пакет Cinema из пространства имён SAMPLES:

Caché Class Explorer — исследуем Caché в нотации UML - 2

О функциональности

В Caché Class Explorer (1.14.3) можно:

  • Отобразить иерархию пакетов, диаграмму класса или целый пакет;
  • Редактировать внешний вид диаграммы после отображения;
  • Сохранить текущее изображение диаграммы классов;
  • Запоминать текущий вид диаграммы и восстанавливать его при следующем отображении;
  • Проводить поиск по любым ключевым словам, отображённым на диаграмме или в дереве классов;
  • При помощи всплывающих подсказок получать полную информацию о классах, их свойствах, методах, параметрах, запросах и xData-блоках;
  • Просматривать программный код методов, запросов или xData-блоков;
  • Включать или отключать отображение любых элементов диаграммы, включая графические иконки.

Подробности и обзор возможностей

В левой части приложения находится дерево пакетов. Чтобы нарисовать весь пакет, нужно нажать на кнопку в правой части имени пакета при наведении на него. Чтобы отобразить отдельный класс и все зависимые от него классы, нужно в этом дереве его просто выбрать.

Class Explorer может отобразить несколько видов зависимостей между классами:

  1. Конечно же наследование. Оно отображается зарисованной белой стрелкой в направлении наследуемого класса;
  2. “Ассоциацию”, или связь между классами. Если поле одного из классов содержит тип другого класса, на диаграмме будет отображена такая связь;
  3. Parent-Child и One-Many отношения: правила соблюдения целостности данных.

Если навести курсором на связь, то у класса будут подсвечены поля, которые эту связь и создают. Важно отметить, что Class Explorer не будет “углубляться” и рисовать зависимости тех классов, которые находятся вне текущего пакета, он нарисует только один класс. “Углубляться” без конца он будет только в классы, которые находятся в текущем пакете — если нужно это ограничить, воспользуйтесь настройкой “Dependency level”.

Сам класс отображается в виде прямоугольника, разделённого на 6 секций:

  1. Название класса: наведя курсор мыши на название класса, можно узнать, когда он был создан и модифицирован, посмотреть комментарий и все присвоенные ему ключевые слова. Щелчок по заголовку класса откроет документацию;
  2. Параметры класса: все присвоенные параметры с их типами, ключевыми словами и комментариями;
  3. Свойства класса, всё как и с параметрами. Надписи, выделенные курсивом имеют всплывающую подсказку;
  4. Методы: на любой метод можно нажать и посмотреть исходный код этого метода, синтаксис будет подсвечен;
  5. Запросы: так же, как и методы — на них можно нажать и просмотреть код запроса;
  6. xData-блоки: блоки, в основном, содержащие информацию в XML. Нажатие покажет отформатированный исходный код.

По-умолчанию класс отображается с множеством графических иконок, толкование которых вы можете посмотреть нажав на кнопку Help. Если же нужна более-менее строгая нотация UML, то их отображение, как и отображение любых секций класса можно отключить в настройках.

Если диаграмма достаточно большая и не знакомая, можно воспользоваться быстрым поиском по диаграмме. Класс, который содержит любую часть введённого ключевого слова будет выделен. Чтобы перейти к классу со следующим совпадением, просто ещё раз нажмите Enter или кнопку поиска.

Ну и напоследок, отредактировав диаграмму, удалив все ненужные связи и разместив элементы для достижения желаемого вида, её можно сохранить, нажав на самую левую нижнюю кнопку.

Установка

Для того, чтобы установить Caché Class Explorer, нужно всего лишь импортировать последний релиз в любую область. После успешного импорта у вас должно появится веб-приложение hostname/ClassExplorer/ (косая черта в конце необходима).

Детальная инструкция по установке

  1. Загрузите архив с последним релизом Caché Class Explorer
  2. Распакуйте архив и извлеките XML-файл Cache/CacheClassExplorer-vX.X.X.xml;
  3. Импортируйте пакет в любую область одним из следующих способов:
    1. Перетащите XML-файл на открытую студию;
    2. Через портал управления: Обозреватель системы -> Классы -> Импорт, и укажите путь к файлу;
    3. Командой в терминале: do ##class(%Installer.Installer).InstallFromCommandLine(“путь/Installer.cls.xml”);
  4. Просмотрите лог импорта — если всё хорошо, веб-приложение будет доступно по адресу hostname/ClassExplorer/. Если же что-то пошло не так, — прочитайте об этом, и убедитесь, что:
    1. У вас достаточно прав для импорта пакета в данную область;
    2. У пользователя веб-приложения достаточно прав для перехода в различные области;
    3. При ошибке 404 — что вы поставили косую черту в конце адресной строки.

И напоследок — как это выглядит

Под спойлером - графика

Всплывающие подсказки:
Caché Class Explorer — исследуем Caché в нотации UML - 3

Поиск по диаграмме:
Caché Class Explorer — исследуем Caché в нотации UML - 4

Просмотр исходного кода методов:
Caché Class Explorer — исследуем Caché в нотации UML - 5

Просмотр исходного кода xData-блоков:
Caché Class Explorer — исследуем Caché в нотации UML - 6

Можно посмотреть, как Class Explorer работает в области SAMPLES/USER: демонстрация. Так же есть небольшой видео-обзор по проекту. Любые отзывы, предложения или комментарии приветствуются — оставляйте их в корпоративном репозитории. Приятного использования!
