Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники

в 16:15, , рубрики: WS2812, визуализация данных, Графические оболочки, программирование микроконтроллеров, разработка под windows, метки:

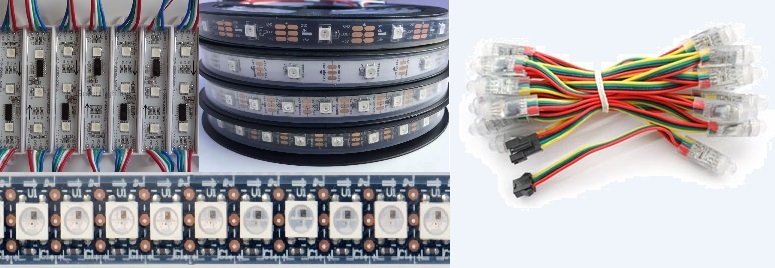

Уже несколько лет на рынке светотехники можно встретить такие названия, как: «smart led strip», «smart led pixel» и подобные. Как правило, «умный пиксель» — это сборка из миниатюрного 3-х канального светодиодного драйвера (с интегрированным стабилизатором тока, PWM модулятором и сдвиговым регистром), подключенная к RGB светодиоду. На базе таких пикселей многие производители выпускают «умные» гибкие светодиодные ленты, LED «гвозди» и LED кластера. Также можно встретить такие модели чипов, как WS2812, WS2813, с интегрированным LED драйвером непосредственно в корпус 5050 RGB светодиода. Малые габариты, большое количество последовательно включенных пикселей (более 1000 шт.), простота управления по 1(2) проводу и сравнительно низкая стоимость решения — более чем оправдывают их применение.

Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники - 1

Эта моя первая публикация на Хабре, в которой я хочу донести мой опыт использования и обозначить недостатки таких пикселей. За несколько последних лет я успел поработать со следующими LED драйверами: LPD6803, WS2801, WS2811, WS2812(B), TM1903, UCS1903, TM1804, TM1803, SM16716 и другими менее ходовыми. В интернете часто можно встретить такой термин как «светодиодная лента с пиксельной адресацией» — я с этим совершенно не согласен, и это является первым ограничением.

Информация в такие ленты/пиксели загружается по последовательному каналу, а именно через сдвиговые регистры с 24-х битной разрядностью (как правило), т.е. 3 канала по 8 бит для RGB. Никаких адресов такие LED пиксели не помнят и работают исключительно по последовательному принципу. Отсутствие сигнала управления на линии данных или синхронизации (если таковая есть), служит командой для преобразования значений в регистрах в PWM сигналы для RGB светодиодов. По этой причине, при выходе из строя информационного канала одного из пикселей, последующие пиксели перестанут корректно работать. Многие неопытные LED «рекламисты» наступили на эти грабли, применяя такие пиксели для уличных экранов.

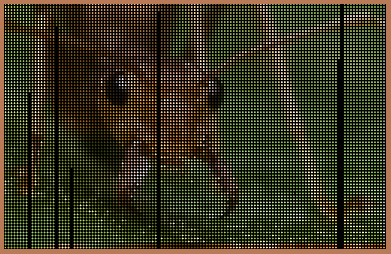

Рисунок ниже демонстрирует «битые» полоски.

Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники - 2

Второе ограничение связанно с температурой использования. В большинстве случаев у пикселей, что управляются только по одному проводу «DATA», к примеру, WS2812B — нижняя температура использования -25 градусов. На практике, часто от -15 градусов. Это связанно с отсутствием хорошего кварцевого блока регенерации сигнала внутри чипа. Таким образом, при низких температурах пиксель перестает корректно работать, наблюдаются «сверчки» и т.п. до полного отсутствия картинки. Другое дело — чипы с синхронизацией: WS2801, LPD6803, к примеру. Здесь имеется хорошая регенерация сигналов по уровням, по времени — регенерация не нужна, поскольку имеется линия синхронизации. Рабочая температура в этом случае от -40 градусов. Но и стоят эти чипы вдвое дороже.

Третье ограничение — глубина цвета.

Рисунок ниже демонстрирует экраны собранный на чипах WS2801.

Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники - 3

Не вооруженным глазом заметно, что экран с фоном засвечен. Низкие уровни градиента «умные пиксели» (WS2812, WS2801 и т.п. практически все) не способны воспроизводить так, как это делают современные экраны. Это связанно с низкой разрядностью интегрированного в чип PWM генератора (всего 8 бит на канал) и как следствие – отсутствие полноценной гамма коррекции. Проще говоря, светодиод светит слишком ярко, когда хочется совсем чуть-чуть и ничего с этим нельзя поделать.

Ощутимым минусом, во всяком случае для меня, было отсутствие хорошего софта подготовки и конвертирования анимации, непосредственно для вывода на «железки». Это явилось четвертым ограничением.

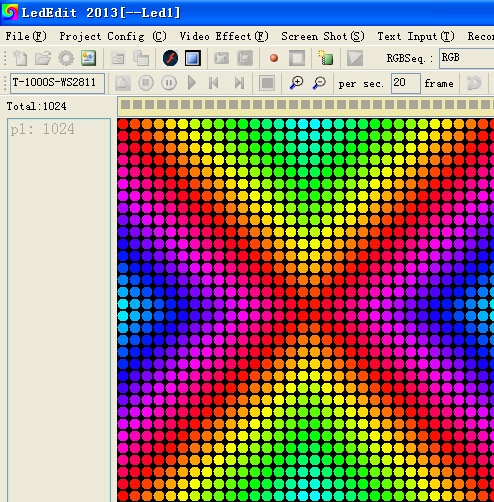

Поначалу я использовал софт «LedEdit».

Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники - 4

«LedEdit» обеспечивает возможность создания и редактирования видео анимации, захвата и последующего конвертирования на «железо». Но использовать этот софт я могу только совместно с их контроллерами. Также я выявил большие недостатки софта «LedEdit» в плане качества видео захвата и стабильности обработки кадров.

Поскольку в этой теме я был очень заинтересован и обладал неплохими знаниями в области программирования, в том числе микроконтроллеров, я написал свой «граббер» видео с последующей конвертацией на «пиксели». Идею объединить в одной программе возможности создания и конвертирования анимации я сразу отложил, поскольку это не профессиональный подход. Анимацию нужно создавать и редактировать в специализированных программах, к примеру, я выбрал FREE программное обеспечение «Jinx!».

Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники - 5

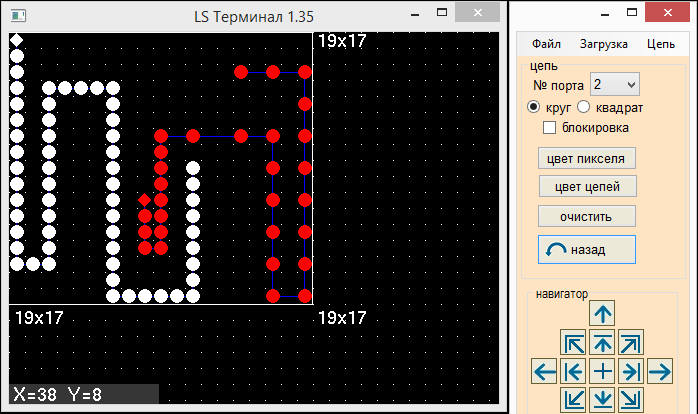

На выходе ПО «Jinx!» можно получить открытый бинарный файл *.out представляющих битовое представление данных прямоугольной матрицы из пикселей для каждого кадра. Теперь дело остается за немногим: сопоставить прямоугольную матрицу из данных для каждого кадра с реальным расположением «умного пикселя» на пиксельном поле и произвести граб анимации. Так у меня родилось FREE программное обеспечение «LS Terminal».

Ограничения в использовании умных светодиодов WS2812, WS2801 и подобных в современных проектах декоративной светотехники - 6

Сейчас ПО «LS Terminal» позволяет работать с большинством видео форматов *.avi, *.flv и д.р., использовать десятки портов, качественно обрабатывать видео захват для десятков тысяч «умных пикселей» расставленных по полю пользователем. Для обработки и визуализации видео я использовал библиотеки OpenCV и OpenGL. Выгрузку данных на «умные пиксели» осуществляю посредством микроконтроллера, который считывает данных с SD карты.

В целом, я привел все основные недостатки «умных пикселей» и если их вынести за скобки, то мы можем увидеть десятки тысяч реализованных проектов. Вот некоторые из них выполненные с помощью моего граббера видео:

— для LED костюмов:

— небольшой изогнутый экран на WS2812:

— в этом объекте несколько тысяч «умных пикселей» WS2801:
