Анализ звонков VoIP в Wireshark

в 14:46, , рубрики: linkmeup, sip, voip, wireshark, Сетевые технологии, системное администрирование

В преддверии подкаста про VoIP внезапно родилась небольшая заметка.

Иногда приходится сталкиваться с проблемой установки голосового вызова. По неизвестной изначально причине, звонок просто рвётся.

Что делать, если методы влоб уже использованы?

Дамп.
А что сейчас неразрывно связано с дампами? Wireshark.

Пару лет назад у нас уже была статейка о работе в этом воистину магическом инструменте сетевика.
Не грех же и повторить?

Процесс обмена сообщениями SIP

Самым показательным будет, конечно, обмен сигнальными сообщениями и трафиком.

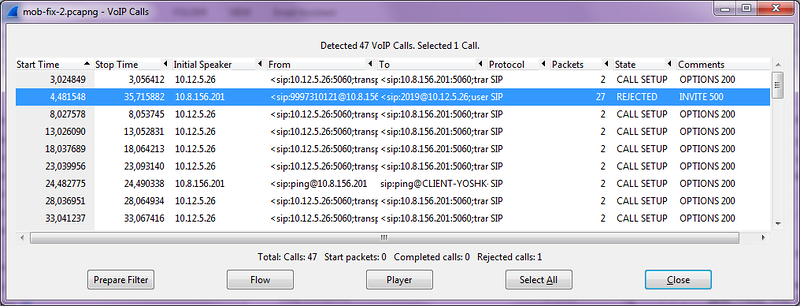

Telephony→SIP Flows

Здесь вы увидите все звонки данного дампа.
Анализ звонков VoIP в Wireshark - 1

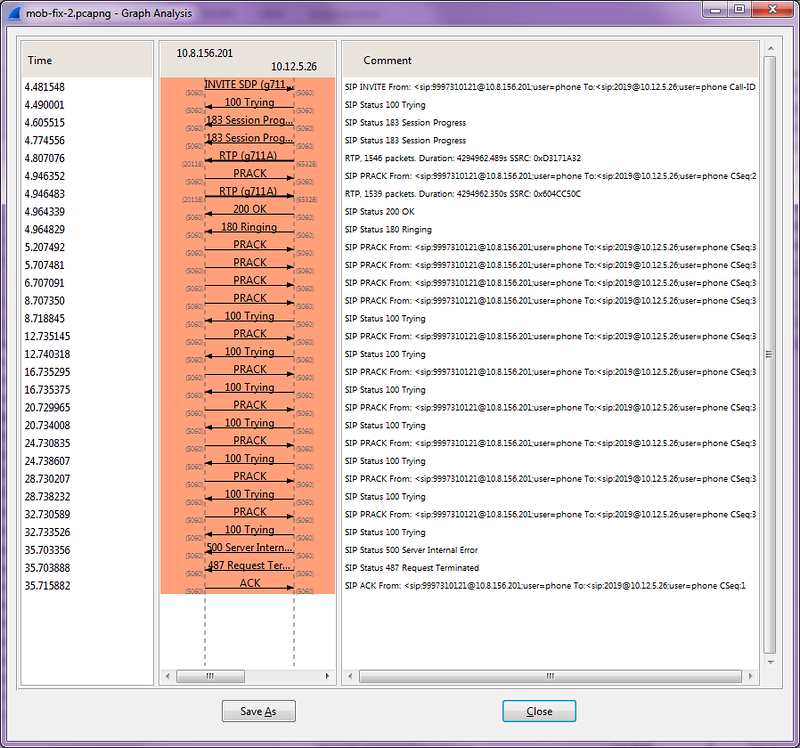

Возьмём второй звонок в качестве примера – в нём 27 пакетов – должно быть интересно. Нажмите Flow.

Анализ звонков VoIP в Wireshark - 2

Для данного отвергнутого и оскорблённого звонка вы можете видеть сообщение PRACK, которое отчаянно посылает SIP-сервер (10.8.156.201) голосовому шлюзу (10.12.5.6), на что последний отвечает скудным “100 Trying. Это ненормально – должно быть 200.
Ну и наконец звонок завершается сообщением “500 Server Internal Error.

Неплохо!

Анализ сообщений SIP

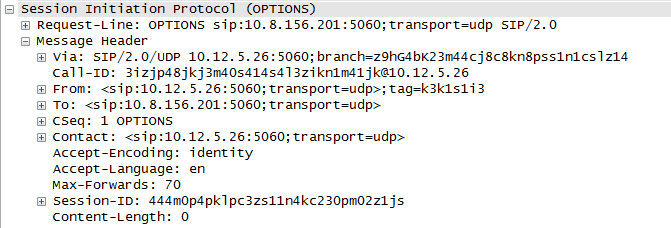

Вообще говоря на самом деле, вы можете просто открывать одно за другим сообщения в вайршарке и проверять содержимое.
Типа того:

Анализ звонков VoIP в Wireshark - 3

Но в действительности гораздо более удобно было бы открыть все сообщения в одном окне как текст.
Analyze→Follow UDP Stream

Анализ звонков VoIP в Wireshark - 4

Голос из дампа

Хотелось бы подслушать о чём говорят в собранном дампе телефонного звонка? Нет ничего проще… А нет, много что гораздо проще этого. Даже содержать хаски проще, чем собрать и прослушать дамп.
В общем в предыдущем окне нужно кликнуть Player.
Потом Decode.

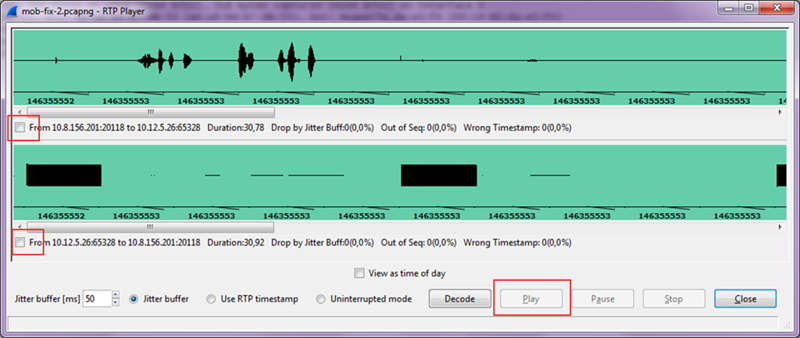

В следующем окне вы увидите спектрограмму вызова.

Чёрные прямоугольники – КПВ.

Анализ звонков VoIP в Wireshark - 5

Окно разделено на два трека – голоса в разных направлениях.
Выбираем оба трэка и нажимаем Play.
Хотелось бы экспортнуть аудиофайл и расшарить его с друзьями? Вам в следующую секцию.

Анализ содержимого RTP-потока

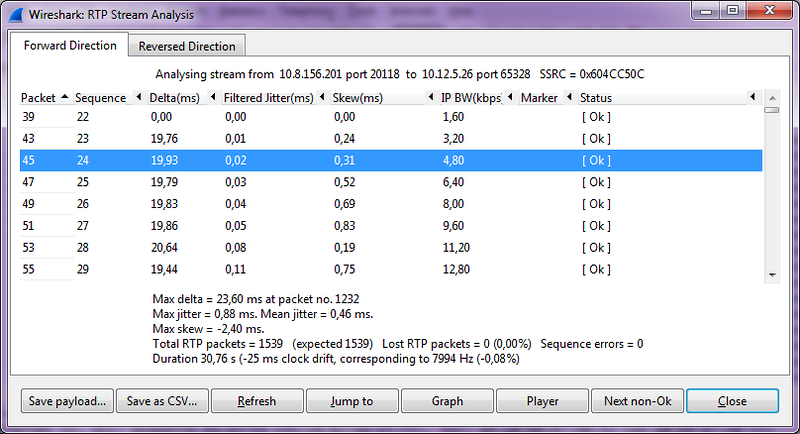

Для всего RTP_потока можно проверить важнейшие параметры – потери, задержки, вариация задержки.
TelephonyRTPStream Analysis.
Анализ звонков VoIP в Wireshark - 6

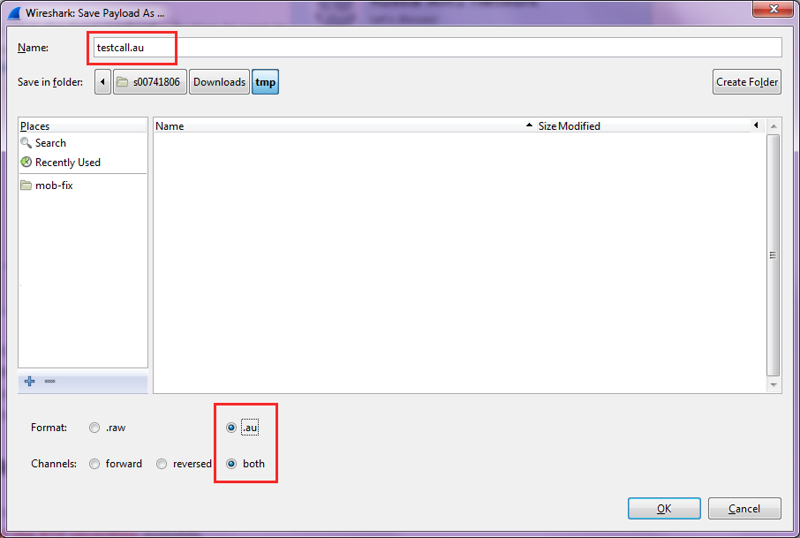

Если таки приспичило нарушить тайну переговоров и экспортировать голос во внешний файл, следует нажать Save payload

На следующем экране выбираете формат .au (впоследствии может быть открыт Windows Media Player или Audacity, чтобы конвертировать потом в mp3/wav). Both означает, что сохраняем оба направления голоса.

Анализ звонков VoIP в Wireshark - 7

Ну всё – вы мастер VoIP.

Автор: eucariot
