Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 1 В предыдущей статье об отечественных производителях серверного оборудования я попытался раскрыть особенности всего цикла производства и сборки серверов. Результаты прошлого голосования показали, что Вы больше доверяете продукции A-брендов. Но, как известно, мало кто производит комплектующие самостоятельно — для этого есть уже проверенные мировые производители. А одним из основных отличий A-брендов, помимо сервиса, является разработка уникального дизайна корпуса, системной платы, дискретных контроллеров, написание собственного BIOS и FW.
В одном из проектов компании STSS по поставке серверного оборудования, я столкнулся с серверной платформой, спроектированной у нас, в России.
Эту статью я хочу посвятить как раз этой отечественной разработке от компании «Т-Платформы».

Серверная платформа E-Class основана на передовой системной плате V210 под процессоры Intel Xeon E5-2600V3.
Она разработана в России с перспективой переноса производства электронных плат на территорию РФ. Системная плата обеспечивает высокий уровень информационной безопасности благодаря возможности установки модулей доверенной загрузки в форм-факторе mPCIe, которые отвечают требованиям ФСТЭК и ФСБ для защиты информации, составляющей коммерческую или государственную тайну.

Состав платформы

Платформа включает разработанную в России материнскую плату TP V210 и корпус производства Chenbro с двойным блоком питания 800Вт или 1200Вт, изготовленный по уникальному дизайну специально для «Т-Платформы».

Начнём с корпуса

В качестве основы использовался корпус RM23612 производства братьев Чен. Но узнаваем он только по лицевой панели. Корпус «Т-Платформы» глубже на 195мм и имеет широкие возможности модернизации и оптимизации.

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 2

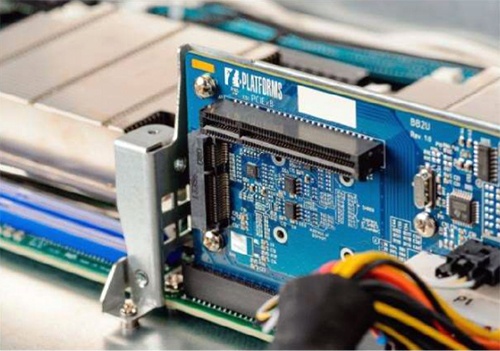

Внутренние изменения, от вентиляторной перегородки до задней панели, включая последнюю, весьма существенны. Корпус адаптирован под использование с системной платой V210: перенесён блок питания на противоположную сторону, задняя панель выполнена с возможностью использования 2-х райзер-карт, что позволяет использовать 2 слота PCI-E x16.
Кроме этого, внутри корпуса предусмотрено дополнительное место для установки 2-х дополнительных PCI-E-устройств, например — дискретного контроллера и графического сопроцессора, без возможности вывода на заднюю панель. Таким образом мы получаем 2U-платформу с возможностью установки 4-х полнопрофильных плат расширения.

Варианты реализации платформ E-Class можно увидеть в официальной презентации. Там представлены различные комбинации riser-карт, задних панелей и дополнительных бэкплейнов под корзины с горячей заменой дисков.

А в остальном — всё как у исходного корпуса: передний бэкплейн на 12 SAS/SATA-дисков 3,5"/2,5" с возможностью горячей замены, причём корзины уже адаптированы под использование 2,5"-дисков без дополнительных салазок (на видео видно). Поддержка 4-х высокоскоростных 80мм-вентиляторов, с возможностью горячей замены. Если 4-й вентилятор не устанавливается, то предусмотрена заглушка для оптимизации воздушного потока.

Ускоренная в 10 раз запись сборки сервера на базе E-Class

Системная плата

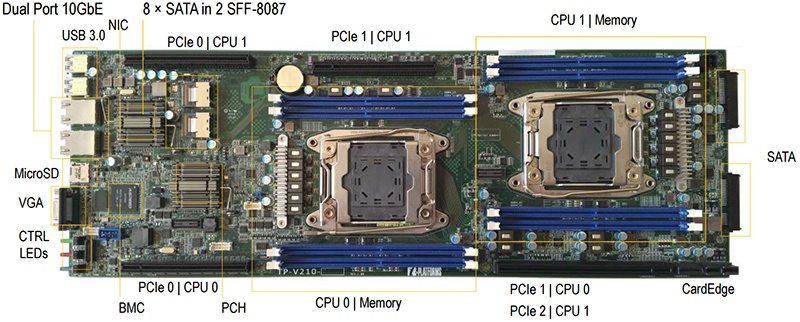

Материнская плата, как уже говорилось, разработана в России. Для детального ознакомления с дизайном, функциональной диаграммой и техническими характеристиками, лучше воспользоваться официальным документом.

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 3

Из основных особенностей можно отметить наличие 4-х PCI-E x16, которые становятся полезными благодаря оптимизации корпуса. На плате есть разъем под microSD-карты памяти. IPMI идёт опционально, и в моём случае, к сожалению, отсутствовал.
Удивило планирование SATA-портов. Т.к. системная плата универсальна и предназначена для использования в различных корпусах, на передней части платы зачем-то распаяны 2 SATA-разъема. При этом остальные SATA-порты реализованы в виде 2-х Mini-SAS, для удобства коммутации с бэкплейном.
Так вот эти 2 передних SATA-порта имеют нумерацию №0 и №1. Соответственно порты SATA в Mini-SAS форм-факторе начинают нумероваться с №2 и так далее. Выяснился глюк нумерации при подключении дисков через бэкплейн с использованием Mini-SAS интегрированного контроллера. Контроллер нумерует диски начиная с №2, а бэкплейн — с №0. В результате этого сдвига нумерации, когда драйвер пытается сигнализировать об опасности, он отправляет на бэкплейн номер своего порта, например №2. А бэкплейн воспринимает этот номер, как номер своего порта и мигает лампочкой корзины, в которую установлен диск с номером 4 по нумерации контроллера.
«Т-Платформы» обещали разобраться в этом вопросе и в новой версии BIOS избавиться от ошибки нумерации.

Сравнительные тесты

Для того, чтобы оценить этот отечественный продукт, я провёл небольшие сравнительные тесты двух идентичных конфигураций: Т-Платформы и Supermicro.

Конфигурация сервера E-Class

Платформа E-Class на базе V210
2 х Intel Xeon E5-2620V3
32ГБ DDR-4 PC4-17000 ECC Registered
SSD Intel S3500 series 120GB

Конфигурация сервера Supermicro

Платформа Supermicro на базе X10DRi
2 х Intel Xeon E5-2620V3
32ГБ DDR-4 PC4-17000 ECC Registered
SSD Intel S3500 series 120GB

Тестирование SiSoftware Sandra

Обе системы получились максимально идентичны. Поэтому у меня вызвало интерес, как себя поведут обе конфигурации при нагрузочных тестах Sandra.

Суммарный индекс производительности
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 4

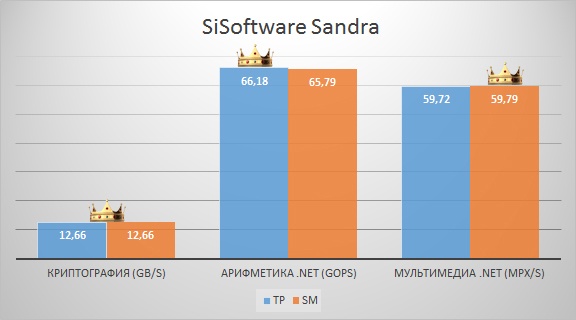

Сравнение производительности процессоров

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 5
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 6

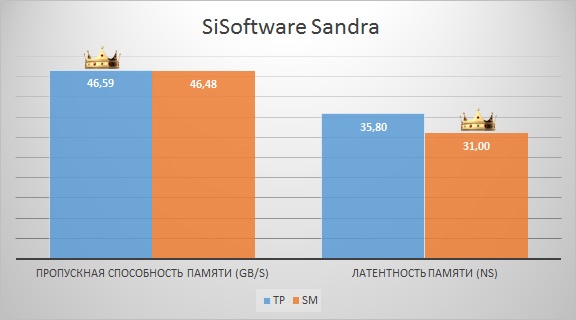

Сравнение производительности памяти

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 7

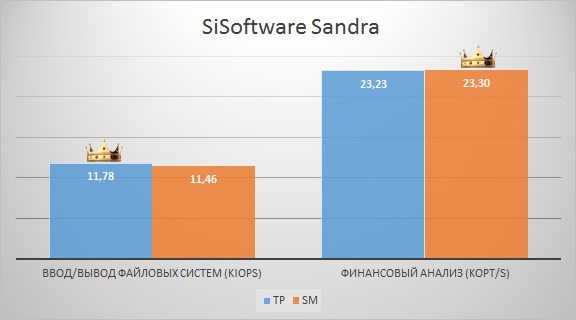

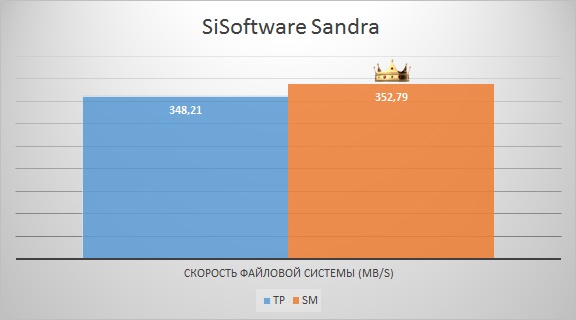

Сравнение производительности диска

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 8
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 9

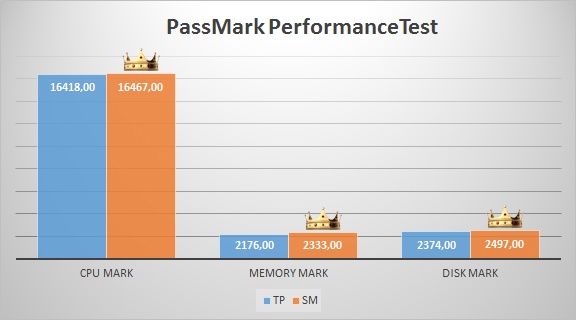

Тестирование PassMark PerformanceTest

Результаты этого бенчмарка показали более сильное различие в производительности системы.

Суммарный индекс производительности
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 10

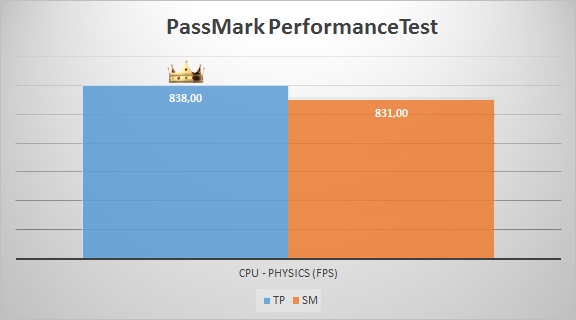

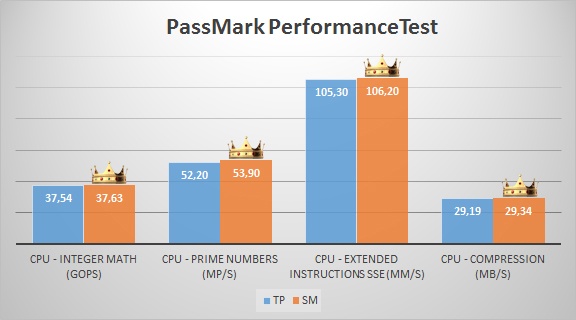

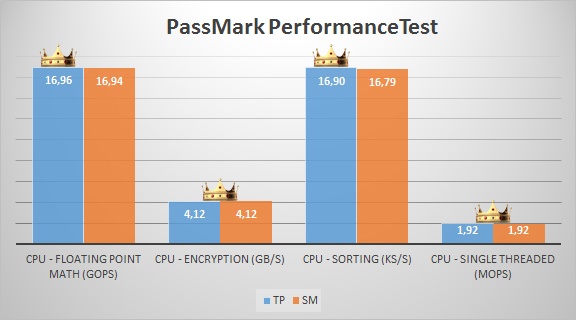

Сравнение производительности процессоров

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 11
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 12
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 13

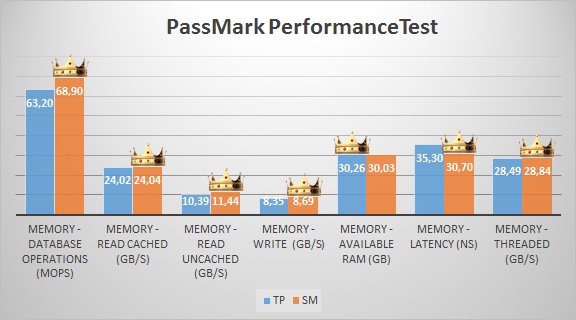

Сравнение производительности памяти

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 14

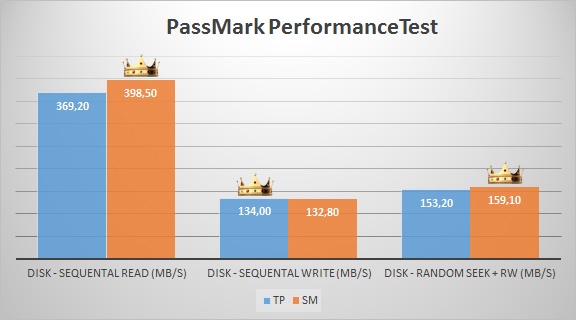

Сравнение производительности диска

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 15

Оценка результатов

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 16
Тесты проводились каждый по 10 раз, в таблице представлены средние результаты. Были прогоны, когда Т-Платформы существенно опережали Supermicro по производительности, а были и обратные случаи.
Но средний итог показывает следующее:
Производительность процессоров практически одинаковая — были перекосы и в одну и в другую сторону, но крайне незначительные.

Результаты по памяти отличаются: пропускная способность у E-Class оказалась чуть выше чем у Supermicro, но время отклика больше почти на 5 наносекунд. Это вызвано тем, что «Т-Платформы» пожертвовали этим параметром для повышения стабильности работы системы.

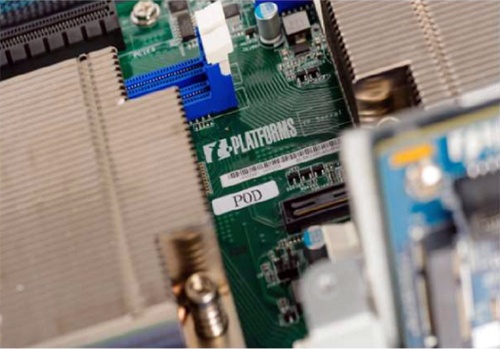

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 17

Тесты работы SATA-контроллера тоже показали противоречивые результаты: платформа E-Class при последовательном чтении уступила Supermicro, но при этом отыграла на IOPs и последовательной записи.

О чём всё это может нам говорить? Да о том, что наши разработчики создали системную плату последнего поколения, которая конкурирует с бестселлером массового сегмента! При этом, вся конструкторская документация выполнена на русском языке по российским стандартам проектирования. По последним данным, производство материнских плат уже переносится в Россию.

Для тех, кто не смотрел официальную презентацию платформы, под спойлер выкладываю подборку вариантов реализации.

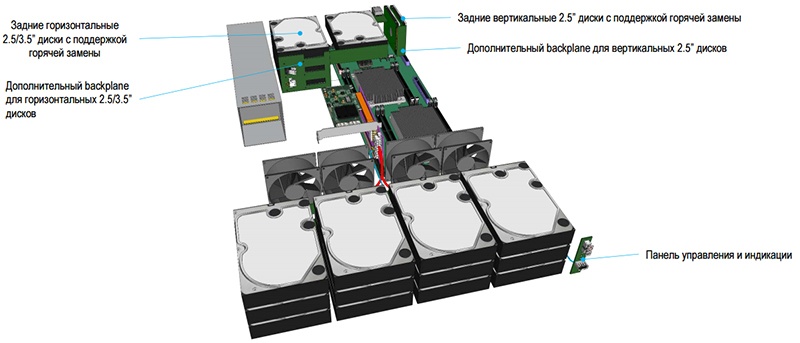

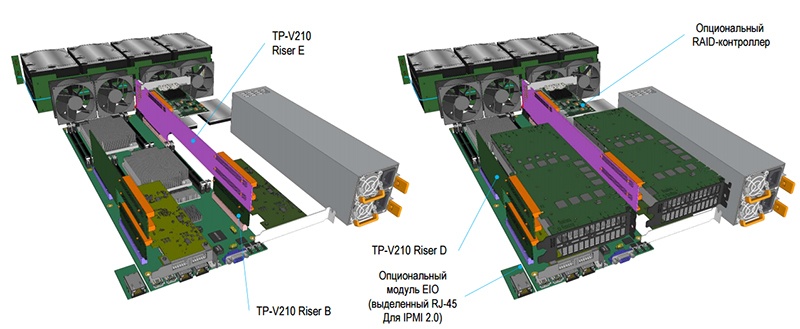

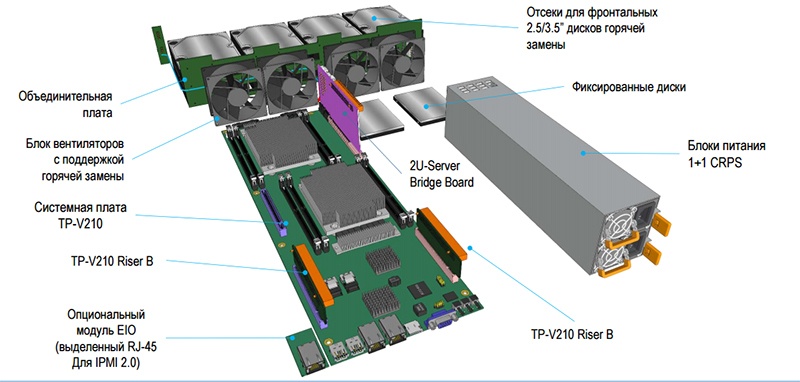

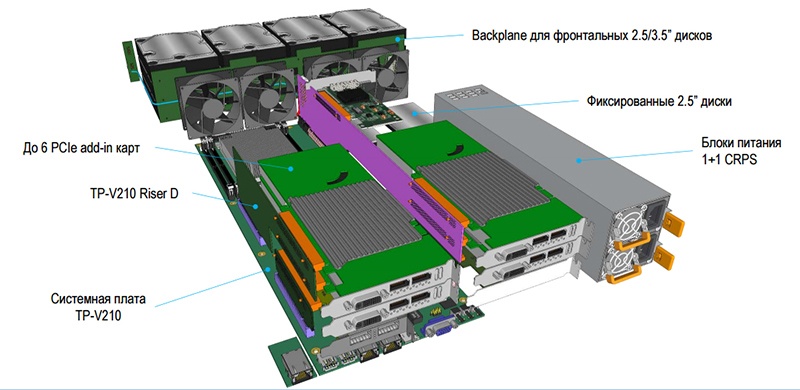

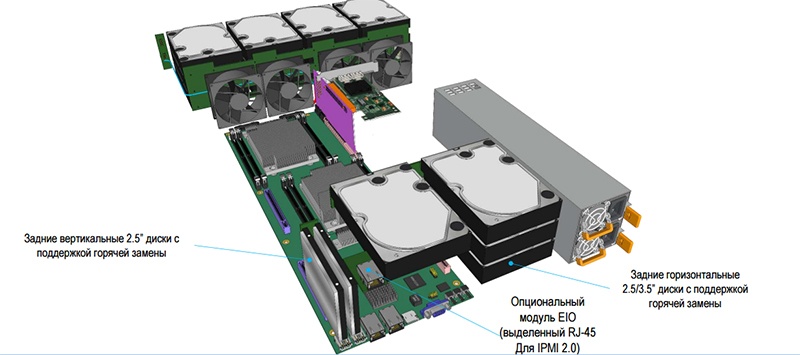

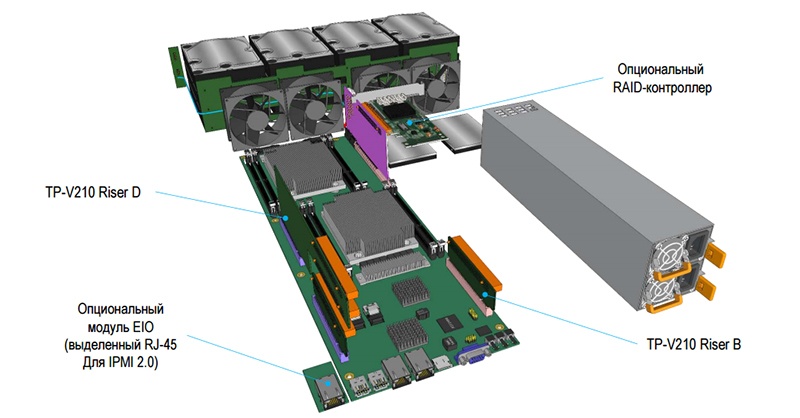

Модели различных конфигураций платформы E-Class

Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 18
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 19
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 20
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 21
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 22
Тестируем российскую серверную платформу E-Class от «Т-Платформы» - 23

Ну и напоследок. Руководство по эксплуатации написано на русском языке и содержит 250 страниц!
