Проекторы Epson в образовании – Часть 2

в 6:00, , рубрики: Блог компании Seiko Epson Corp., Видео-техника, Железо, инсталляционные проекторы, интерактивная доска, интерактивные проекторы, периферия, проекторы, проекторы epson, проекторы для образования, проекторы для школ

В предыдущем посте мы начали рассказ о проекторах Epson для образования с того, что является их общим преимуществом — с технологии 3LCD. В данной статье речь пойдет обо всем разнообразии этих проекторов и том, как в нем разобраться и сделать правильный выбор.

В ассортименте проекторов Epson для образования уже более 80-ти актуальных моделей. К счастью все эти проекторы легко разделить на 9 классов. Если сперва чётко определиться с тем, какой тип проектора вам требуется, область поиска сузится до десятка моделей. А если у вас есть понимание того, какой разрешающей способностью должно обладать устройство, то выбрать подходящую модель не составит никакого труда. Вот такой вот системный подход.

А теперь давайте составим последовательный план выбора образовательного проектора.

Проекторы Epson в образовании – Часть 2 - 1

Какие бывают проекторы для образования

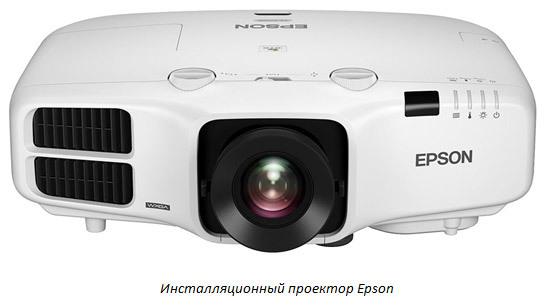

1. Если вам нужна повышенная яркость, экран диагональю более 120 дюймов, либо вы собираетесь установить проектор в большой аудитории или актовом зале, то вам будут интересны два класса — «яркие проекторы» и «инсталляционные проекторы» (посмотреть на сайте Epson).

Проекторы Epson в образовании – Часть 2 - 2

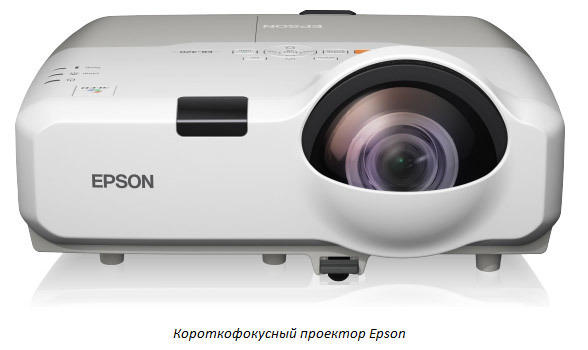

2. Если вам важно, чтобы проектор устанавливался на сравнительно небольшом расстоянии от экрана, то вам нужен «короткофокусный проектор». У таких проекторов отношение проекции равно 0,55 (расстояние до экрана составляет 0,55 ширины экрана).

Проекторы Epson в образовании – Часть 2 - 3

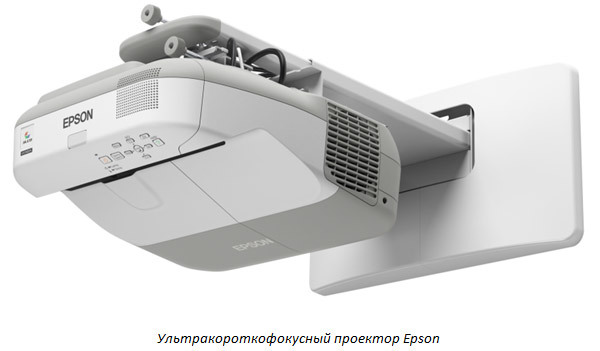

3. Если вам требуется расположить проектор еще ближе к экрану, то нужен «ультракороткофокусный проектор», обладающий минимально возможным отношением проекции, равным 0,27. Еще одна особенность конструкции УКФ проекторов состоит в том, что объектив расположен в задней части устройства, позволяя переместить его еще ближе к экрану.

О том, как рассчитать расстояние и размер экрана подробно говорится в этом посте.

Проекторы Epson в образовании – Часть 2 - 4

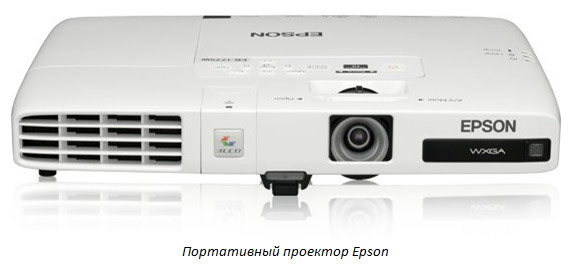

4. Если необходима максимально возможная компактность при сохранении высокой яркости, то вам нужен «портативный проектор». Такие модели чаще используются в бизнесе для проведения мобильных презентаций. Толщина корпуса такого проектора без ножек составляет 4,4 см, масса — всего 1,7 кг, что позволяет переносить проектор в идущей в комплекте сумке с такой же легкостью, как обычный нетбук.

Проекторы Epson в образовании – Часть 2 - 5

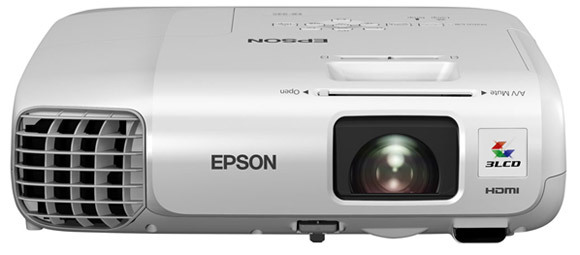

5. Если всего вышеперечисленного вам не нужно, то остается последний вариант — «обычный проектор». Хотя они могут называться и по-другому, например «универсальными проекторами», или даже «мобильными проекторами».

Проекторы Epson в образовании – Часть 2 - 6

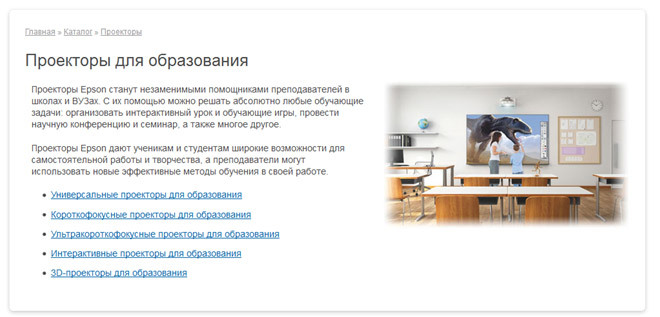

5.1 «Обычный проектор» — самая многочисленная группа. В ней есть модели, обладающие самым базовым набором функционала, но есть и модели, обладающие дополнительным функционалом, часто востребованным при установке проектора в классах и аудиториях. Примером такого функционала являются наличие аудио и видео выходов, разъема для подключения к локальной сети, мощного встроенного динамика, и пр. Таким образом, из «обычных проекторов», собственно, и выделяется класс «проекторов для образования».

Проекторы Epson в образовании – Часть 2 - 7

6. Из «короткофокусных» и ультра-короткофокусных проекторов тоже выделяется отдельный класс «интерактивных проекторов», которые умеют воспринимать касания специальных маркеров или пальцев к экрану в качестве устройства ввода (мышь или мультитач).

Проекторы Epson в образовании – Часть 2 - 8

7. Если вам нужен 3D-проектор, то Epson предлагает несколько специализированных решений, которые обеспечивают наилучшее качество изображения и высокую яркость, без которых успешное использование 3Д в образовании затруднительно.

Проекторы Epson в образовании – Часть 2 - 9

Что же такое «обычная яркость»?

Считается, что для стандартного класса или аудитории достаточно проектора со световым потоком около 3000 люмен (2500-3500), чтобы работать с экраном диагональю до 120 дюймов (до трех метров). От 4000 до 5000 люмен — это уже «яркие проекторы», а 5000 — 10000 дают инсталляционные модели, которые достаточно громоздки и обладают массой до 25 кг. Как мы говорили в первой части статьи, если у проектора Epson заявляется яркость в 3000 люмен, то вы реально можете рассчитывать на неё в повседневной эксплуатации, не делая трудный выбор между яркостью и качеством изображения. Пруф.

С увеличением диагонали экрана или яркости фонового освещения изображение становится менее контрастным и менее разборчивым. И это неспроста, ведь при увеличении ширины и высоты экрана в два раза, его площадь увеличивается в 4 раза, как и яркость проектора, требуемая для поддержания прежнего качества изображения.

Вот пример: если мы считаем, что экрану диагональю в 120 дюймов (2,58 м×1,62 м = 4,18 м2) соответствует световой поток проектора в 3000 люмен, то 6000 люмен будут соответствовать диагонали около 170 дюймов (3,65 м × 2.29 м = 8,36 м2), а не 240 дюймов.

Исходя их этой логики, «яркие проекторы» (4000-5000 люмен) подходят для экранов с диагональю примерно от 130-ти до 160-ти дюймов при наличии в помещении некоторого освещения. Для экрана диагональю в 200 дюймов (4,31м х 2,69 м) и больше требуется проектор на 10000 Лм и ярче.

Разрешение и формат экрана

Все-таки, полагаю, что этот вопрос стоит затронуть, но слишком сильно углубляться не будем. Итак, разрешение показывает, насколько изображение детализировано, насколько различимы точки (пикселы) на экране, а также определяет форму экрана (соотношение сторон). Два основных формата экрана имеют отношение ширины к высоте в 4:3 и 16:10. Формат 16:9 является стандартным для HD-видео, но вместо него в проекторах для образования используется формат 16:10, поскольку он удобнее для работы с документами (больше места по вертикали) и позволяет отображать формат 720p без потерь.

На выбор — четыре варианта:

  • SVGA (800×600 точек, соотношение 4:3).
    Формат для отображения видео с DVD качеством и стадартных презентаций, не содержащих очень мелких объектов. Соотношение 4:3 делает изображение более вытянутым по вертикали, что хорошо для показа документов и веб-страниц. Если проектор приобретается для того, чтобы изображение было одинаково хорошо видно с первой и последней парты, то разрешения SVGA может быть вполне достаточно. Как правило, высокое разрешение действительно необходимо, когда увеличивается занимаемое экраном поле зрения: либо экран становится больше, либо зрители располагаются ближе к нему.
  • XGA (1024×768, 4:3).
    Аналог SVGA, обладающий на 28% большей детализацией. Уже подходит для отображения объектов, требующих большей точности, таких как таблицы Excel.
  • WXGA (1280×800, 16:10).
    Широкоэкранный вариант XGA, который, к тому же, позволяет «честно» отображать материал в формате 720p (1280×720, 16:9). Ну, разве что, с небольшой неиспользуемой областью экрана в верхней и нижней его частях. Отличный вариант для показа кино, когда не требуется детализации на уровне домашнего кинотеатра и отличный вариант для показа документов, поскольку разрешение по вертикали даже больше, чем у XGA.
  • WUXGA (1920×1200, 16:10).
    Отображает без потерь и ресемплинга формат full HD (1920×1080, 16:9), но, как и формат WXGA, чуть вытянут вертикально, чтобы было удобнее работать с документами. Превосходный вариант, когда требуется высокая детализация мельчайших объектов.

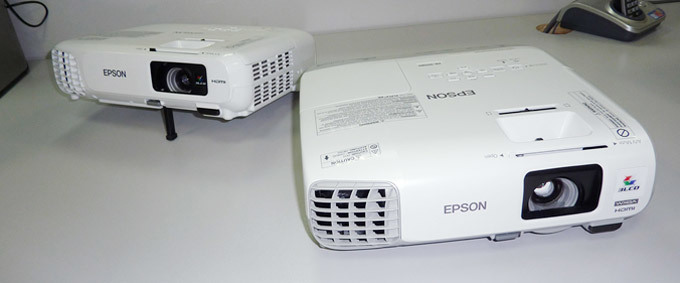

Если просто нужен «самый обычный проектор»

Проекторы Epson в образовании – Часть 2 - 10

К «обычным» (мы в Epson называем их «Универсальными») и наиболее востребованным недорогим проекторам можно отнести модели Epson EB-S03, Epson EB-X03, Epson EB-W03 и новейшую на момент написания поста линейку Epson EB-S04, Epson EB-X04, Epson EB-W04 и Epson EB-U04. Как нетрудно догадаться, буквы обозначают разрешение проектора: SVGA, XGA, WXGA, WUXGA. Это — своего рода базовая комплектация, на которой основаны все модели с расширенным функционалом, «абсолютные проекторы», от которых уже нельзя ничего убавить. Поэтому все, что говорится об этих моделях, будет истинно и для их расширенных вариантов.

Как устанавливается «обычный» проектор

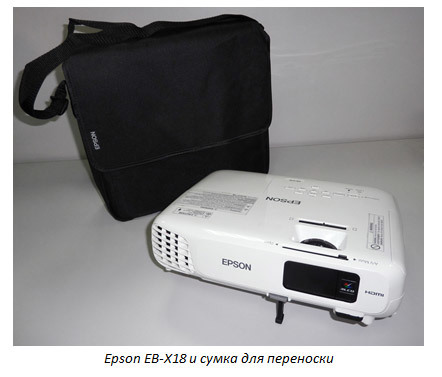

Все эти проекторы считаются «мобильными», поскольку весят около 2,5 кг и обладают габаритами примерно в районе 30×24×8 см. В комплекте к ним идет сумка для переноски, а сами проекторы обладают рядом функций, упрощающих их установку на временной базе.

Прежде всего, «обычные» проекторы Epson считаются «умеренно короткофокусными». Значения их проекционных расстояний находятся в диапазоне от 1,3 до 1,7 (расстояние до экрана в 1,3 — 1,7 раз больше ширины изображения). К примеру, можно расположить проектор на расстоянии 2,25 метров от 80-дюймового экрана (ширина 1,72 метра). Это является преимуществом, поскольку часто помещение не позволяет установить проектор далеко от экрана. В любом случае, рекомендуем для предварительных расчётов воспользоваться проекционными калькуляторами Epson.

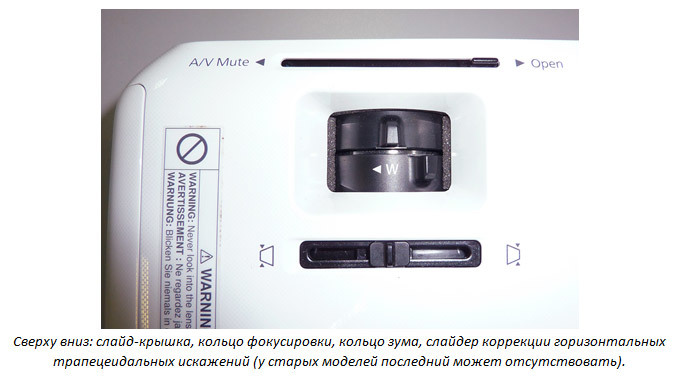

Иногда не представляется возможным расположить проектор идеально перпендикулярно экрану. При расположении под углом (вертикальным или горизонтальным) форма изображения становится трапецеидальной. Чтобы избежать этого, все проекторы Epson оборудованы и горизонтальной и вертикальной коррекцией трапецеидальных искажений, причем коррекция вертикального наклона осуществляется автоматически, хотя ее можно отключить. Новой тенденцией является возможность мгновенно корректировать горизонтальный наклон расположенным позади объектива ползунком, который имеется у новейшей серии Epson EB-S/X/W/U04 и которого нет у серии Epson EB-S/X/W03.

Проекторы Epson в образовании – Часть 2 - 11

Стоит отметить, что горизонтальная коррекция трапецеидальных искажений есть далеко не у всех компаний-производителей проекторов. Наличие горизонтальной и вертикальной коррекции делает возможной реализации функции Quick Corner, которая позволяет корректировать форму изображения, свободно перетаскивая его углы, пока они не совместятся с углами экрана.

Проекторы Epson в образовании – Часть 2 - 12

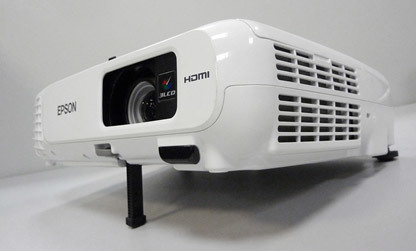

Для придания проектору вертикального наклона имеется регулируемая по высоте передняя ножка. Задние ножки позволяют корректировать боковой крен.

У всех моделей, кроме тех, что с SVGA разрешением, объектив обладает оптическим масштабированием с кратностью в 1,2:1. Это значит, что при фиксированном размере экрана минимальное расстояние от экрана до проектора будет x, а максимальное — 1,2×x. Точно так же, при фиксированном расстоянии от проектора до экрана максимальная диагональ экрана в 1,2 раза больше минимальной. У проекторов с SVGA разрешением оптическое масштабирование заменено цифровым с кратностью 1,35x.

USB-разъемы

У всех моделей есть разъем USB (Type A), позволяющий делать много чего интересного:

  1. Можно напрямую подключаться к документ-камере Epson. Вообще, система проектор + документ-камера является классическим инструментом в образовании.
  2. Можно показывать изображения с USB-носителей.
  3. Можно подключать опциональный Wi-Fi модуль и передавать изображение на проектор по «воздуху».

Также у всех проекторов есть USB (Type B) разъем, предназначенный для подключения к компьютеру и реализации функции USB Display 3-в-1. Данная функция позволяет при желании передавать на проектор изображение и звук через USB-шнур, а также — использовать пульт проектора в качестве беспроводной мыши. Однако, стоит помнить, что передача видео по интерфейсу USB может сопровождаться рывками изображения, поскольку ширина канала USB 2.0 ограниченна.

Беспроводные интерфейсы

С помощью отдельного Wi-Fi-модуля можно подключить проектор к беспроводной сети организации и сделать его «общим», либо подключиться к проектору напрямую с мобильного устройства или компьютера. Помимо передачи изображения предполагается возможность удаленного мониторинга и управления проектором или проекторами, включенными в сеть.

Подробнее о сетевых возможностях проекторов Epson можно в общих чертах почитать в нашем предыдущем посте, хотя отдельные модели часто имеют свои преимущества и ограничения в плане отображения информации по сети.

Приятная новость относительно Wi-Fi-подключения состоит в том, что Epson предлагает «ускоренные» (читай: удобные) методы подключения к проектору. С помощью опционального USB-ключа («Quick Wireless Connection USB Key») вы просто вставляете его в проектор, затем в компьютер, — вот и вся процедура. Не нужно лезть в настройки ни тут, ни там. При подключении смартфона к проектору с помощью приложения iProjection, настройку Wi-Fi-подключения можно осуществить, считав с экрана QR код. Эту возможность поддерживают новейшие модели, такие, как Epson EB-S/ EB-X/ EB-W/ EB-U04, а также те, которые мы рассмотрим чуть далее (Epson EB-X27, EB-W28, EB-W29, EB-S31 и EB-X31, EB-W32 и EB-U32).

Проекторы Epson в образовании – Часть 2 - 13

Видео-разъемы

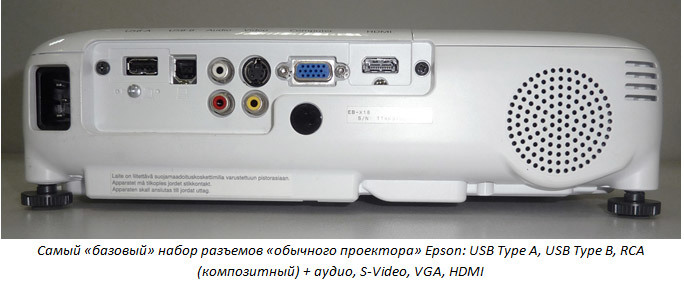

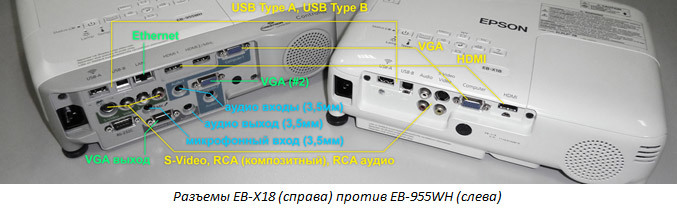

Все проекторы Epson обладают разъемами HDMI и VGA, а также аналоговым RCA (композитный + аудио Л/П) и S-Video (кроме пары WUXGA-моделей). Зато новые WUXGA модели — единственные в списке базовых, имеющие 2 разъема HDMI, один из которых — с поддержкой MHL. MHL позволяет дублировать экран со смартфонов, поддерживающих этот стандарт, одновременно заряжая подключенное мобильное устройство. Некоторые модели поддерживают вывод на экран двух источников «бок о бок» (Split Screen). К примеру, данную функцию поддерживает вся серия проекторов Epson EB-S04/X04/W04/U04 и не поддерживает серия Epson EB-S03/X03/W03.

Аудио-разъемы

Базовые модели обладают встроенным динамиком мощностью в 1-2 Вт и принимают аудио сигнал через HDMI и RCA (левый, правый) разъемы, а также — через функцию USB Display.

Параметры изображения

У более старых моделей яркость составляла 2700 люмен, тогда как у новых (Epson EB-X04/EB-S04/EB-W04/EB-U04) она может составляет 2800-3000 люмен. Заявленная контрастность — 10000:1 и 15000:1 соответственно, достигаемая с помощью автоматической диафрагмы, которая на темных сценах позволяет улучшить глубину черного.

Ресурс лампы — 5000 часов у всех проекторов в режиме максимальной мощности. При переходе в экономичный режим он оценивается либо в 6000 часов (серия EB-S03/EB-X03/EB-W03), либо в 10000 часов (серия EB-S04/EB-X04/EB-W04/EB-U04), в зависимости от модели.

В общем и целом, вот он какой — «самый обычный проектор» Epson.

«Обычный» проектор ПЛЮС+

Отдельно рассмотрим три модели проекторов: Epson EB-S17, Epson EB-X27, Epson EB-W29.

Они стоят особняком в ряду «обычных» проекторов. Поскольку есть ряд дополнительных вариантов подключения, которые часто используются в образовании, то приходится отдельно выделять проекторы, обладающие таким расширенным функционалом. Прежде всего, речь идет о проекторах, у которых есть два VGA-входа и один VGA-выход. Такая конфигурация позволяет передавать изображение дальше, превращая проектор в разветвитель сигнала, что может быть удобно при оборудовании классов и аудиторий. Эти проекторы также снабжены двумя дополнительными аудио входами (мини джек 3,5мм) и одним аудио выходом. Мощность динамиков этих моделей увеличена до 5 Ватт, что позволяет в стандартном помещении уже более-менее обойтись без внешних динамиков.

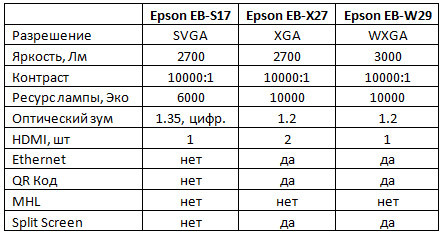

Вот основные отличия между этими проекторами:

Проекторы Epson в образовании – Часть 2 - 14

«Универсальный проектор для образования» (серия EB-9x)

Хотя это поначалу сбивает с толку, логика здесь простая: мы начали с самых базовых, «универсальных» проекторов и постепенно пришли к моделям, которые по своему дополнительному функционалу соответствуют запросам большинства образовательных учреждений. Речь идет о следующих проекторах: Epson EB-98H, EB-945H, EB-965H (разрешение XGA) и Epson EB-955WH (WXGA).

Проекторы Epson в образовании – Часть 2 - 15

Как и у описанной выше категории «обычных проекторов плюс+», у «проекторов для образования» есть в наличии:

  • Два VGA входа и VGA выход
  • Два аудио входа и аудио выход
  • Мощный динамик

Усовершенствования состоят в следующем:

  • Добавлен микрофонный вход
  • Мощность динамика увеличена с 5 Вт до 16 Вт
  • Ethernet разъем есть у всех моделей
  • Наличие двух HDMI разъемов, один из которых — MHL
  • Заявленный ресурс лампы в экономичном режиме — 10000 часов
  • Поддержка Split Screen

Все проекторы (кроме EB-98H) обладают увеличенным до 1,6х уровнем оптического масштабирования (зума), что дает большую свободу при выборе расположения проектора. Яркость составляет от 3000 Лм (EB-98H и EB-945H) до 3200 Лм (EB-955WH) и 3500 Лм (EB-965H).

Остальные модели

Чтобы вам было проще сориентироваться в модельном ряду «обычных», или «универсальных» проекторов Epson, мы сформировали три «неоцифиальных класса» проекторов:

  • «обычный проектор»,
  • «универсальный проектор для образования»,
  • нечто среднее между ними, переходный класс, который мы назвали «обычный проектор плюс+».

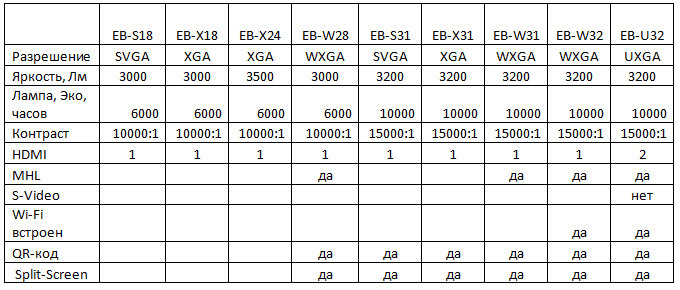

Теперь можно назвать еще 9 вариантов «обычных проекторов». Они обладают минимальными отличиями от проекторов серий Epson EB-S03/EB-X03/EB-W03 и EB-S04/EB-X04/EB-W04/EB-U04, которые проще всего указать в таблице:

Проекторы Epson в образовании – Часть 2 - 16

Обратите внимание, что у последних двух моделей имеется встроенный Wi-Fi адаптер. Все модели позволяют мгновенно корректировать горизонтальный наклон проектора с помощью ползунка за объективом.

3D

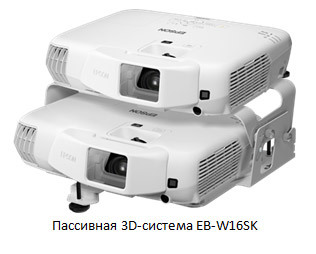

Забегая вперед, скажем, что для показов 3D предназначен проектор Epson EB-W16, а на его базе создана сверхъяркая система пассивного 3D, Epson EB-W16SK. Несмотря на название, этот проектор никак не попадает в категорию «обычных» и будет рассмотрен нами в следующих частях данной статьи, посвященных 3D-проекторам Epson.

Резюме

Tl;dr.

В данной статье мы попытались как можно подробнее рассказать о том, что такое «самый обычный проектор» и показать, какой дополнительный функционал превращает его в «проектор для образования». Нашей целью было помочь вам систематизировать длинный список «обычных» проекторов, что мы отчасти сделали, разделив их на четыре четкие подгруппы:

  • Самые базовые модели
  • Универсальные проекторы для образования
  • «Обычные проекторы Плюс+» — нечто промежуточное между 1 и 2 группой
  • Мелкие модификации «самых базовых» проекторов

Если вам нужен обычный проектор, то эта статья поможет сориентирвоаться в функционале и поможет с выбором. Она также является базой для следующей части данной статьи, в которой мы расскажем об оставшихся классах проекторов Epson для образования, включая короткофокусные, компактные и инсталляционные.

Благодарим за внимание!
