Недорогой конструктор 3D-принтера Аврора. Будет ли революция?

в 11:44, , рубрики: 3D-печать, 3d-принтер, diy или сделай сам, Блог компании Gearbest.com, Железо

3D принтеры JGAURORA уже давно известны на рынке у печатников, эта компания производит как недорогие принтеры для дома и офиса, так и профессиональные. Сегодня к нам на обзор попал младший брат из семейства JGAURORA — модель 605S DIY в виде комплекта для сборки на акриловой раме. Вот из этого набора деталей и предстоит создать нечто, что будет воплощать нематериальное в осязаемое.


Итак встречайте – набор для сборки 3D-принтера от JGAurora.

Процесс сборки очень подробно описан в инструкции, которая записана на SD-карту, идущую в комплекте. С картой в наборе лежит и карт-ридер, мелочь, а приятно. Вдаваться в подробности сборки мы не будем, но в процессе постараемся описать те моменты которые отличаются от других подобных наборов

Упаковка.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 2

В общем, упаковка, создана по известной схеме всех наборов принтеров отправляемых из Китая. Первые комплекты упаковывались в пенопластовые пластины, из-за чего при вскрытии все было в шариках пенопласта. да и сам упаковочный материал часто при пересылке трескался и содержимое страдало. Тут все как надо, все детали уложены в пенополиуретановых отсеках надежно защищающих узлы будущего принтера.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 3

На первый взгляд куча проводов и деталей никак не напоминает будущий высокотехнологичный инструмент.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 4

Первым делом собираем основание принтера. Оно сделано по прообразу RepRap Prusa i3 из шпилек, только напечатанные узлы тут заменены на производственное литье, это хорошо. А вот, то что всё из шпилек – не очень удачно, нужно приложить чуть больше усилий чтобы выдержать угол 90 градусов между шпильками при затяжке, чем на таком же акриловом варианте с двумя длинными шпильками. Еще странный момент, то что длинные шпильки оцинкованные, а короткие из нержавейки. Ну это уже, так эстетические придирки. Видно разные оттенки металла.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 5

Исправим это при помощи «змеиной кожи».

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 6

Вышло даже очень неплохо. Переходим к столу.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 7

А стол тут весьма неплохой. Нет акрилового основания из-за которого многие переживают, что его может повести от нагрева. Стол представляет собой 3мм алюминиевую пластину, крепящуюся на алюминиевые же блоки подшипников.

Ремень крепится так же в заводскую отлитую из ABS пластика деталь. Опять же отлитые детали лучше напечатанных, так как они прочнее.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 8

А вот еще один небольшой минус – нет натяжителя ремня. Если он растянется, будет неудобно его подтягивать. Хотя не так часто он и растягивается из опыта использования подобных конструкций.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 9

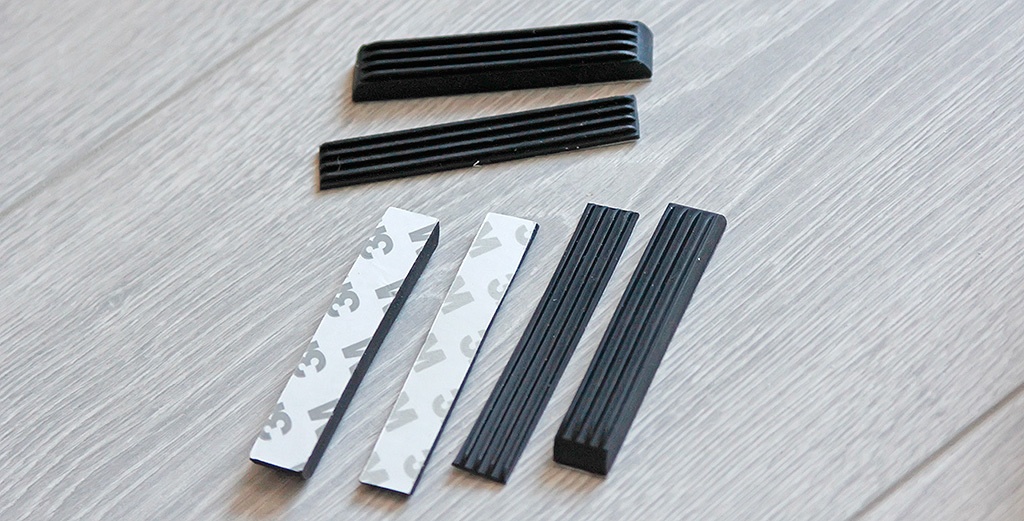

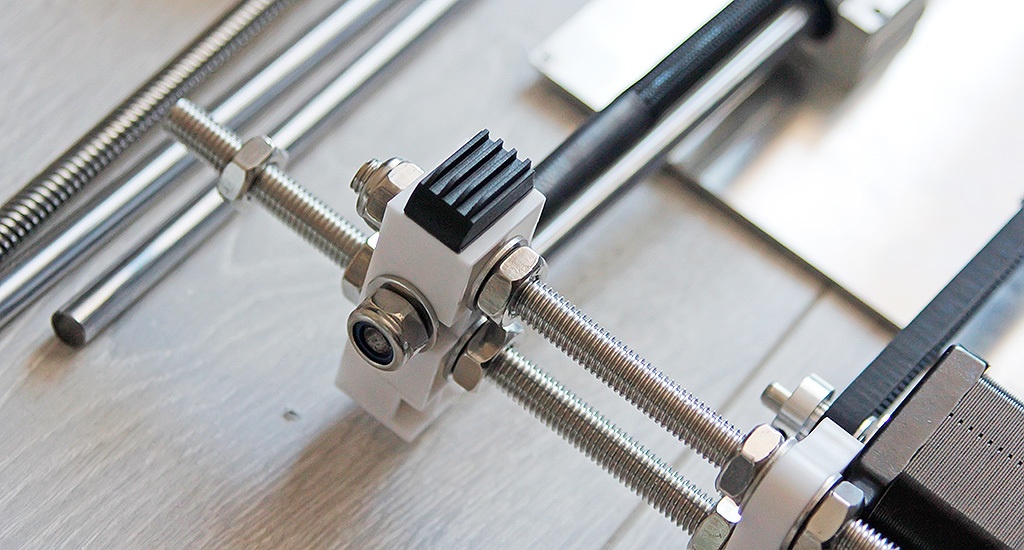

Добавим еще немного «кастома» – самоклеющиеся резиновые уплотнители из ИКЕИ для гардин. Пустим их на ножки для принтера, таким образом будут гаситься вибрации и отключится его перемещение в процессе печати особо заковыристого G-кода.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 10

Вот так оно выглядит после наклейки.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 11

Прикручиваем акриловые детали. А вот тут – удачное решение. Акрил используется не 8мм, а 10мм. Можно смело поднимать его за верхнюю перекладину. Правда это все-равно не спасает от трещин в результате перетяжки гаек, будьте осторожней.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 12

Нагревательный элемент. Очень достойный образец. Правда он сразу интегрирован в алюминий, некоторые любят печатать на стекле. Идеально было бы, в таком случае использовать текстолит, но это кому как.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 13

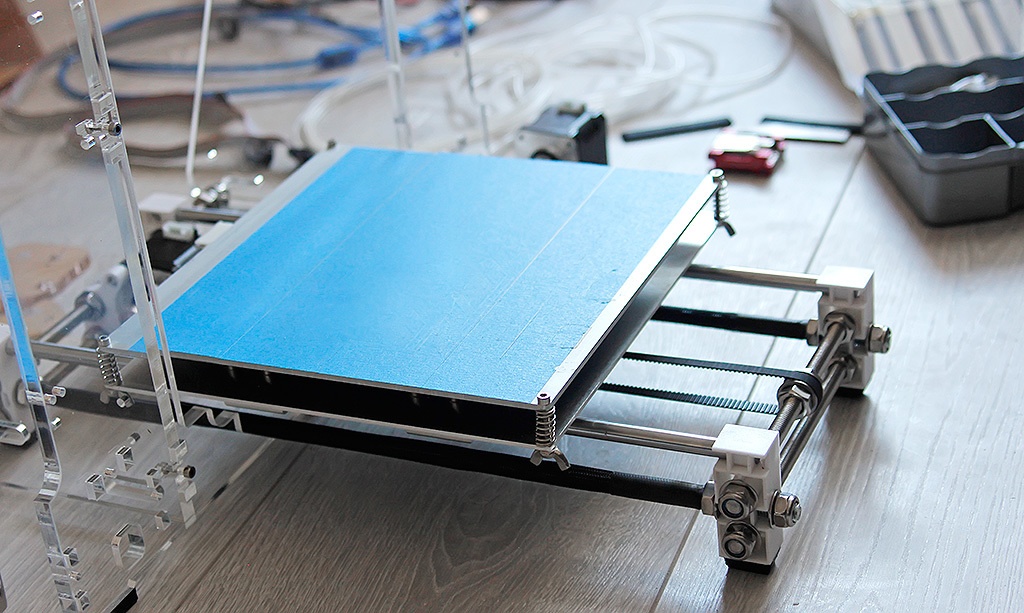

Стол уже обклеен синим скотчем 3М, это круто. Для PLA печати вообще идеально. 3M скотч известный в кругах печатников материал, он отлично держит слои пластика и не портится от температуры. Ленту скотча можно использовать многократно, на десяток печатей её точно хватит.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 14

Привинчиваем подпружиненные болты барашками. Барашки удобнее чем круглые гайки с насечками, так как их легче крутить. Правда тут стол очень близко ходит от рамы и дальние барашки нужно обязательно ставить вдоль движения, иначе они краями задевают за раму.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 15

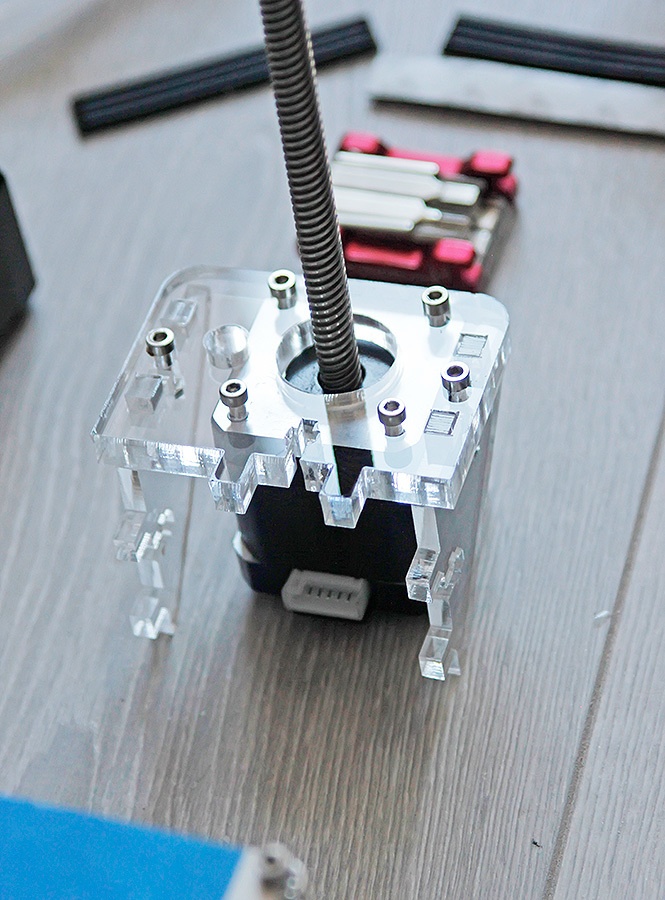

Моторы. Они сразу с трапециевидным винтом и без демпферов. Это не очень правильно, но посмотрим потом, как оно в процессе печати скажется. Крепление моторов к раме продублировано. Лежат 2 запасных уголка. Это те детальки которые чаще всего лопаются при затяжке. Чувствуется забота китайских продавцов :)

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 16

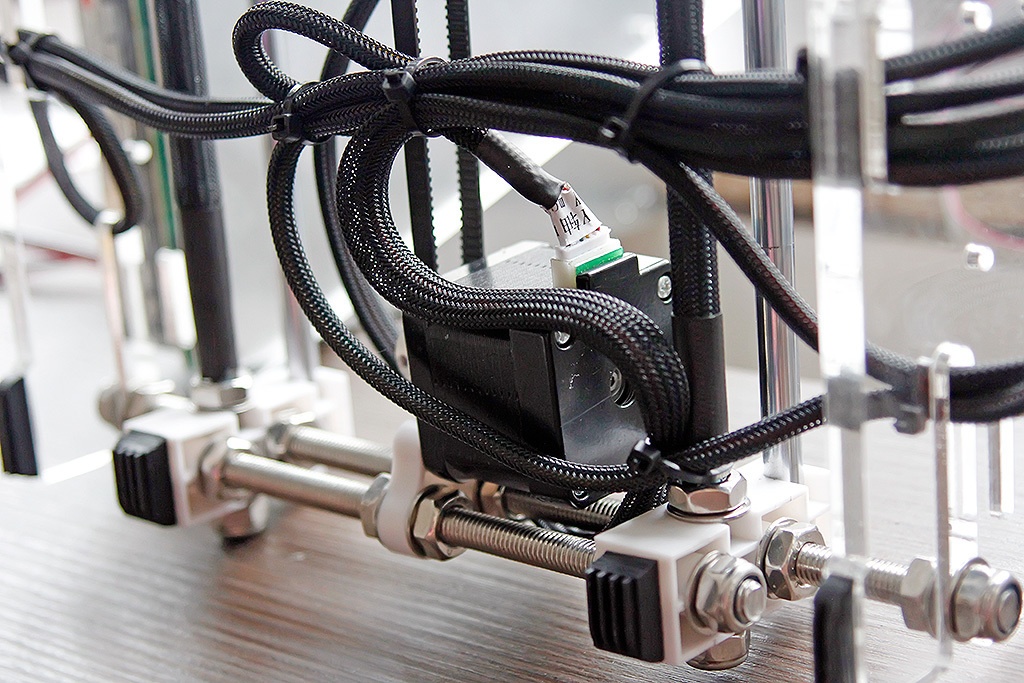

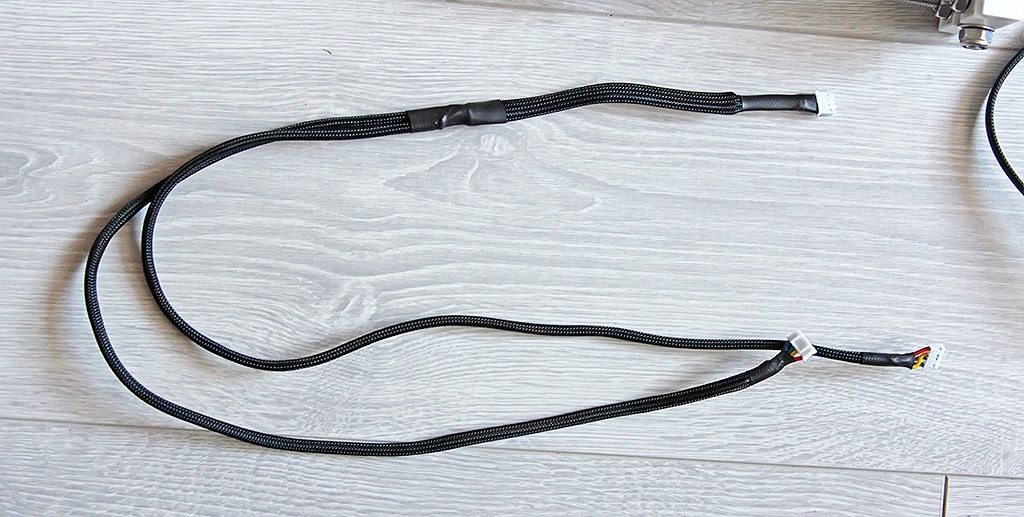

Провода. Провода все с маркировкой и подписью от чего они. Это очень удобно. Ну а для эстетического спокойствия отправляем их так же в утробу змеи.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 17

Вот так было. А спустя десяток минут вот так стало:

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 18

Красота.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 19

Держатель катушки. Удобный, черт возьми, просто подставочка, на кромку катушки не очень хороша, когда катушка полная, то она постоянно соскакивает. А с таким держателем никаких проблем. Ну разве, что, для удобства стоит распечатать унивесальный держатель для оси катушки.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 20

Держатель на подшипнике, рекомендую. (Robotnik на Thingiverse)

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 21

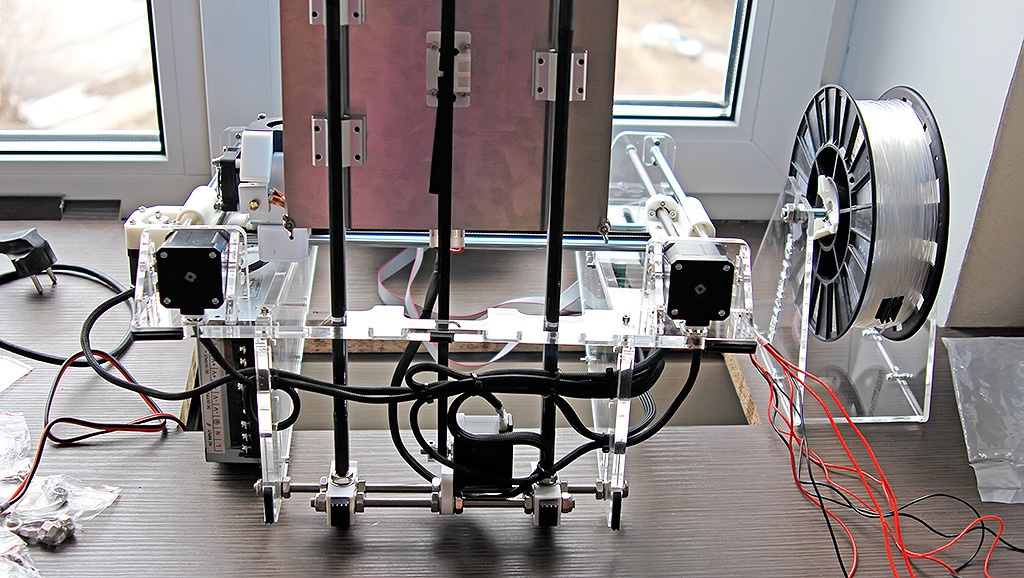

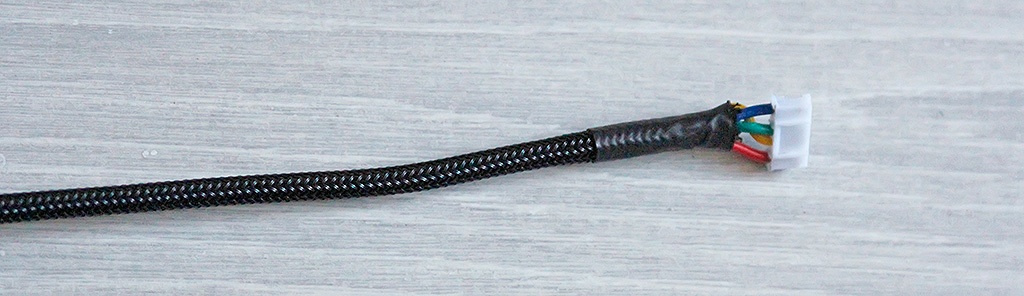

Тем временем все провода превратились в черную мамбу. Идем дальше.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 22

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 23

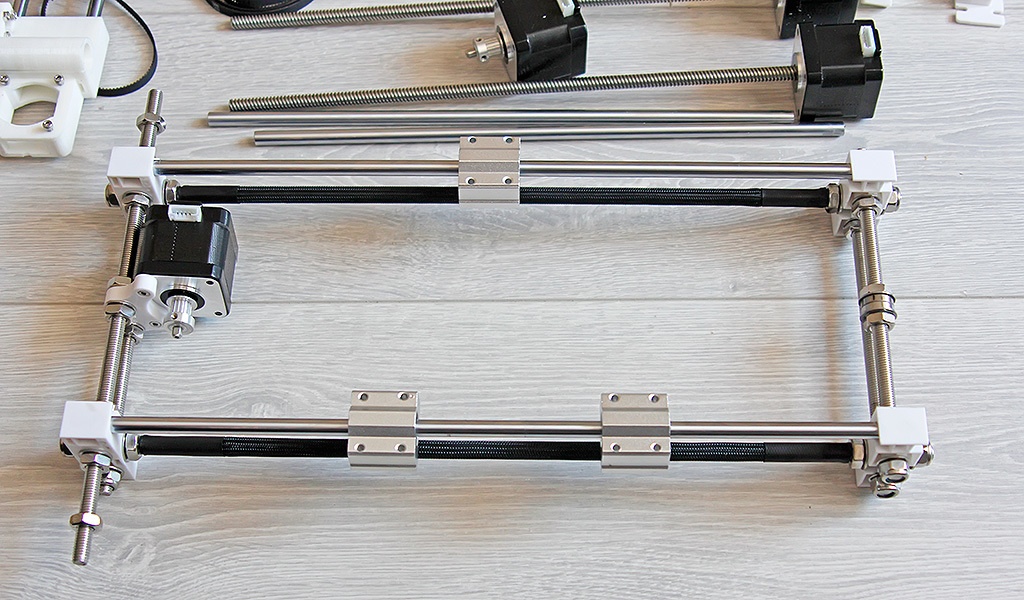

Вешаем ось Х. А вот тут уже – привет печатные детали! Пара креплений напечатано. Напечатано неплохо, но все же…
И даже, если печатные детали смущают и есть шанс что они могут треснуть по слоям, на той же SD-карте есть архив всех пластиковых деталей, даже тех, что отлиты на заводе. Видимо раньше этот принтер содержал больше печатных деталей, а сейчас их осталось всего пара.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 24

А вот сами подшипники уже в заводской отлитой коробочке, да еще и разборной. Внутри неё так же и спрятано крепление ремня, опять без натяжителя кстати.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 25

Фиксируем валы верхней деталью. Справа видно, что Трапециевидный винт не доходит до отверстия, хотя кажется будто должен. На самом деле, он не должен фиксироваться, это спасает от возможной кривизны этого винта и соответсвенно воблинга в процессе печати. дырочка тут скорее для того чтобы уж точно не зажалось ничего. Может флажки туда красные распечатать, чтобы крутились с винтами? Ладно потом, может быть.

С механикой вроде всё. Переходим к проводам.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 26

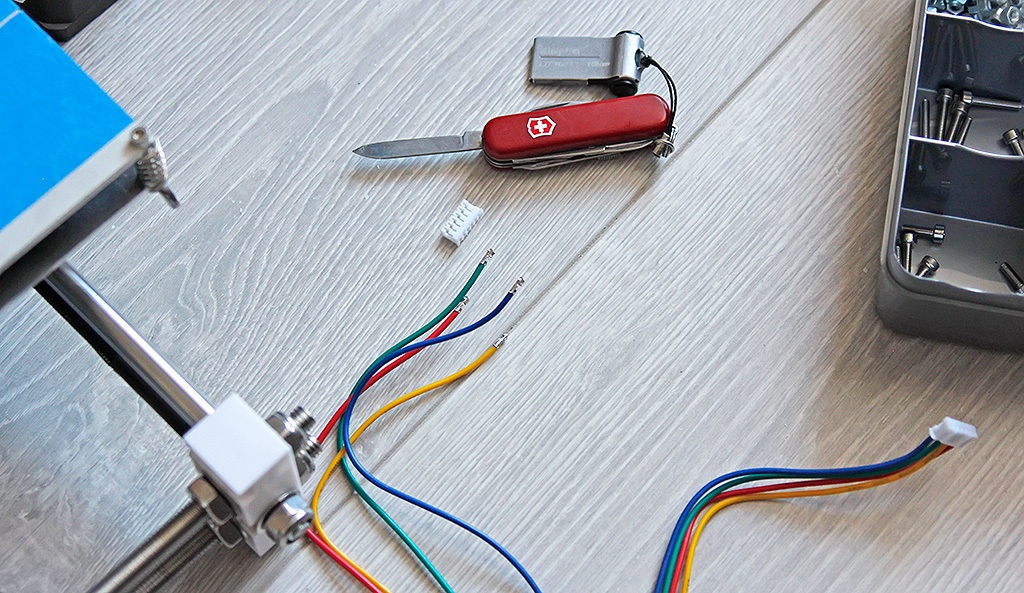

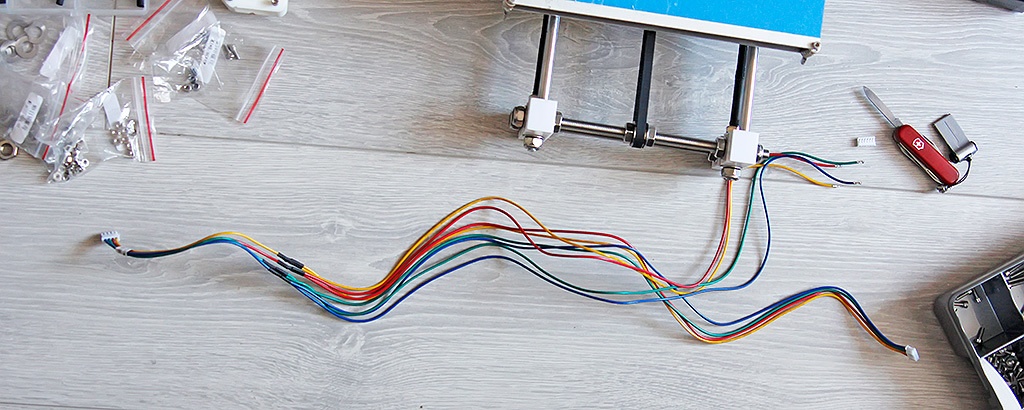

А они тут практически все с хорошим запасом, надо укорачивать. И кстати все провода в силиконовой оплетке, это прям вообще классно.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 27

Пучок змей ждет своего часа.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 28

Экран стандартный, недорогой, но эффективный со встроенным картридером и крутилкой с кнопкой. Вот правда 2 синих диода справа светят прям очень сильно, надо бы что-то придумать, но потом. Не терпится уже собрать до конца.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 29

Кстати тут очень удачно закреплен экран, он крепко сидит и не шатается. На принтерах других марок его часто приходится придерживать, нажимая на кнопку.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 30

Плата управления тут используется MKS base v1.4 Её плюс – компактность. Она самая компактная в линейке MKS. Есть еще правда мини версия, но там прям точная копия ардуины а тут уже самостоятельная плата. Минус один – впаянные драйвера, правда драйвера не самые дешевые. И все равно есть следы экономии. Не впаян драйвер на второй экструдер. Хотя это не помеха, если использовать двухголовый экструдер.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 31

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 32

Монтируем блок питания.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 33

Тут используется стандартный блок питания для светодиодных конструкций на 25А. Корпус используется как радиатор. Кто-то любит радиаторы без кулеров – они тише, кто-то использует с активным адаптивным охлаждением. Тут вентилятор просто дует всегда. Шумит, да, но это же станок :)

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 34

Провода уложены.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 35

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 36

Красиво вышло.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 37

Подводим концы к плате, заодно используем полупрозрачную лапшу из комплекта. Змеиная кожа была добавлена в редакции, наконец-то использовали её по полной.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 38

Почти финал. обрезаем пару длинных концов…

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 39

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 40

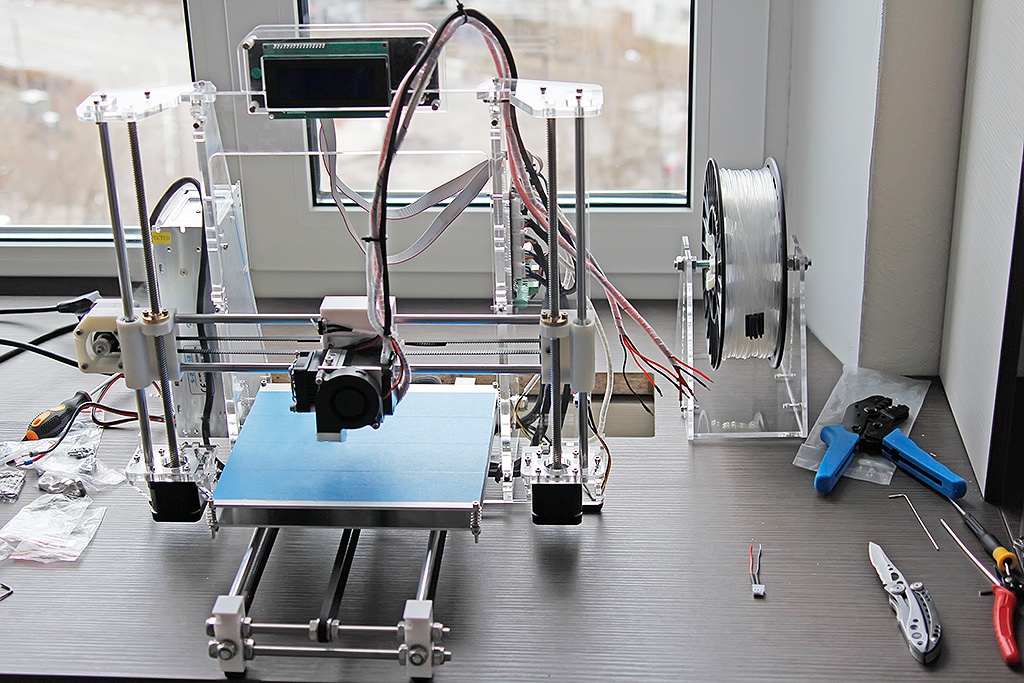

Всё готово.

Переходим к печати.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 41

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 42

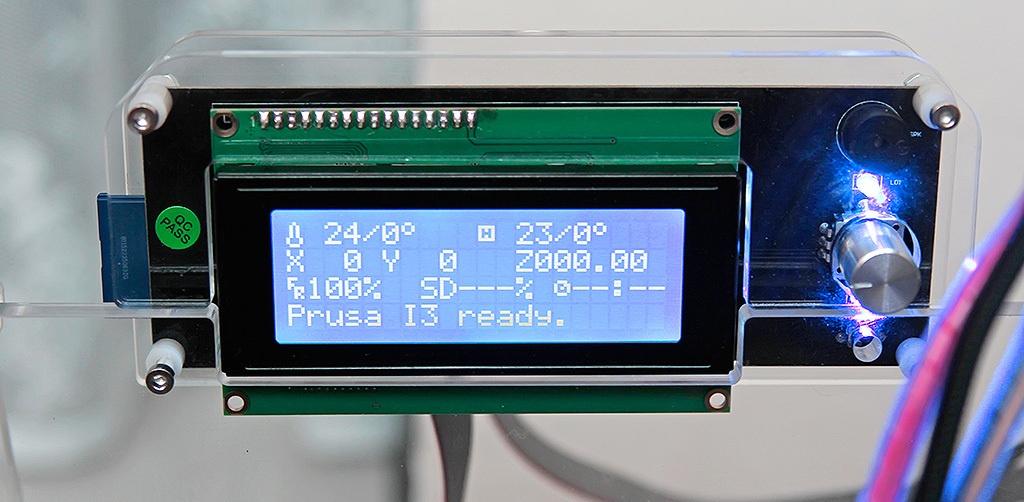

А вот тут нас ждет сюрприз. Включаем принтер а он пишет Mendel ready. Хм. Похоже использована древняя прошивка. Ну точно. Все работает, «дом» выставляется, оси ездят, а вот экструдер только гудит немного но не крутит. Пробуем подстроить потенциометр в надежде, что проблема в нём, но нет, становится только хуже. Снимаем провод с другого мотора и двигаем ось – пластик давит. Блин, точно прошивка.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 43

В общем спросили в техподдержке, написали на завод. И пока ждали, решили залить прошивку от другого принтера, благо у нас она есть. И пока техподдержка советовала установить более новую версию слайсера, а завод молчал, принтер уже начал адекватнее подавать признаки жизни. Экструдер заработал сразу как надо, хотя и выставлен как Geared, а на самом деле он с direct приводом. Оси оказалось надо перевернуть.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 44

Переворачиваем ось Z и ось Y.

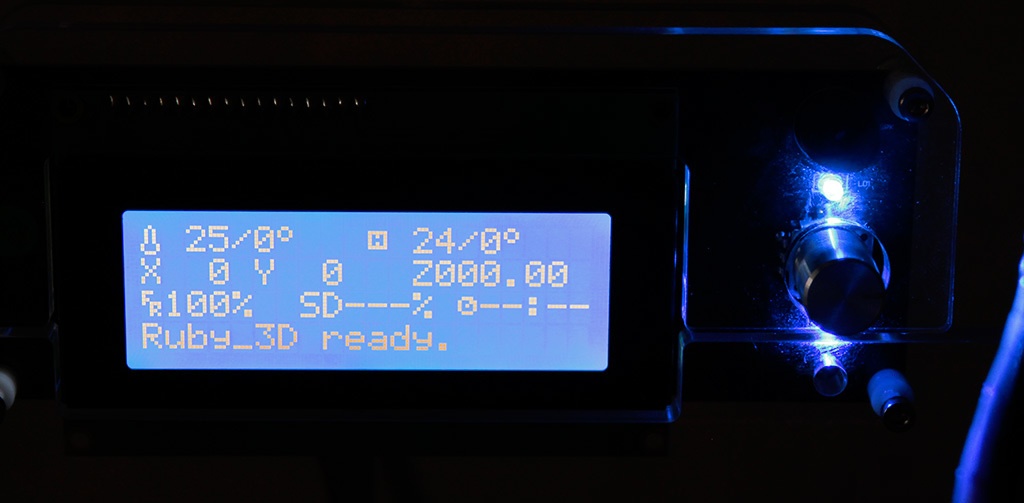

Пробуем печатать, заодно в прошивке меняем имя принтера ;)

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 45

Первый блин комом.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 46

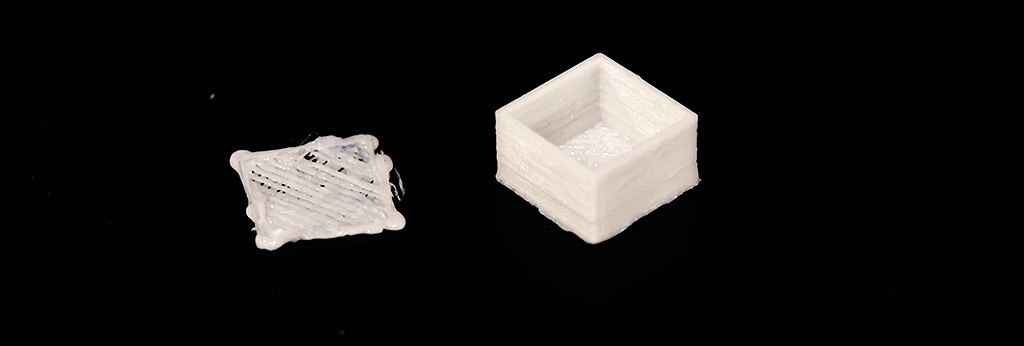

Левый вариант. Экструдер тоже нужно «перевернуть» в прошивке, блин. Давили так, руками )))
Справа результат уже после изменений.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 47

Вроде все ровно, есть некоторые недочеты, но это из-за тестового пластика скорее всего.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 48

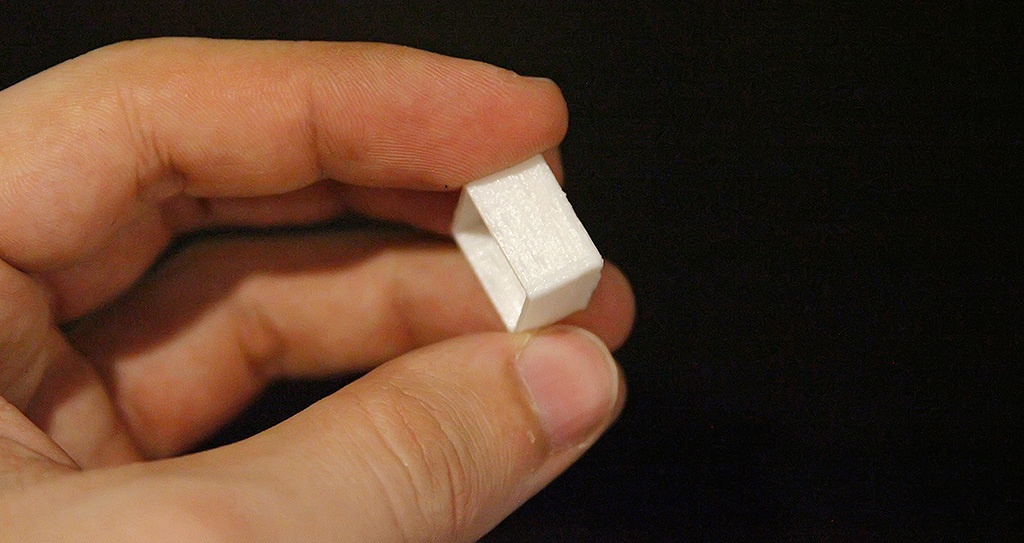

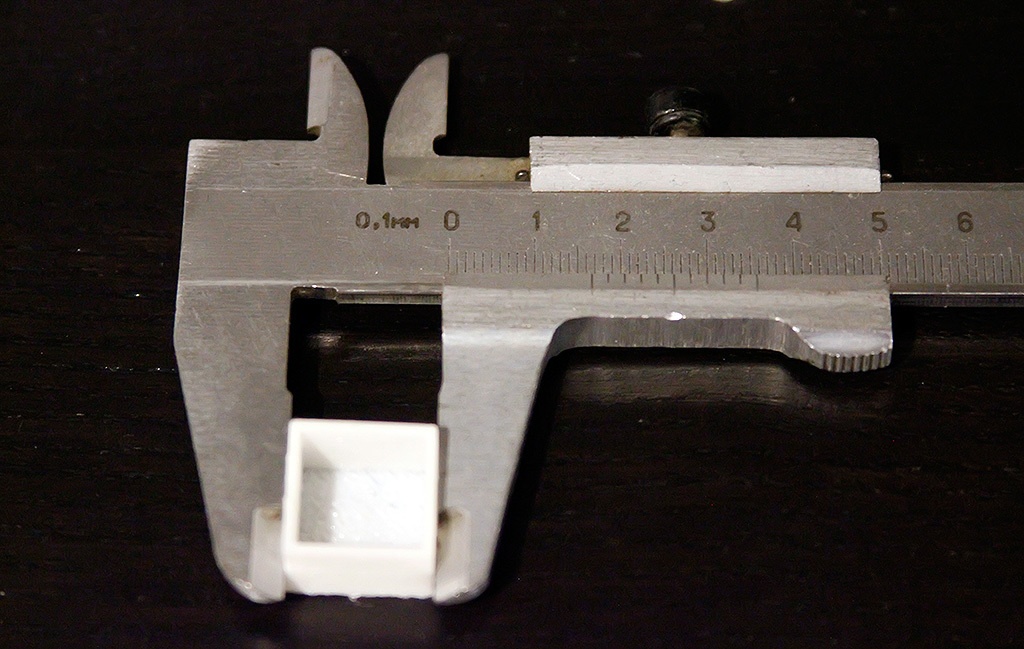

Но что-то кубик какой-то маленький. Вроде должен быть 2 см, а он меньше. Точно. Нужно менять количество шагов. Драйвера тут на 32 шага, но при попытке выставить такое значение масштаб перерос.

Пришлось подобрать методом тыка, по формуле что-то не очень выходило.

Недорогой конструктор 3D-принтера Аврора. Будет ли революция? - 49

Вот так теперь ок. Остается еще сместить координаты «Home position», так как концевики находятся за пределами стола.

Кстати о концевиках. Зазор между столом и соплом здесь регулируется при помощи тех же барашков. Регулировки положения концевика не предусмотрены.

И сама ссылка на принтер: JGAURORA Z — 605S. Цена до конца мая очень демократична, правда без учёта доставки. А вот доставку следует выбрать priority direct mail и тогда она будет стоит всего 73 доллара. $73 это доставка через SDEK в Россию, $117 на Украину – доставка почтой Украины.

PS: пока возились с этим принтером, в магазине появились более дешёвые варианты: www.gearbest.com/3d-printers-3d-printer-kits/pp_337314.html
