Самодельный сканер УЗИ получил первые изображения

в 19:42, , рубрики: arduino, diy или сделай сам, Железо, сонография, узи, ультразвуковое исследование, метки: , ,

Самодельный сканер УЗИ получил первые изображения - 1

От исследований сердца до первого взгляда на собственного ребёнка ещё до его рождения — всё это возможно благодаря ультразвуковому исследованию (УЗИ) или сонографии, одному из самых мощных неинвазивных инструментов современной медицины. Но это дорогое удовольствие. Сканер для УЗИ стоит до $100 000, так что такой аппарат есть даже не в каждой поликлинике. Активисты проекта Murgen решили исправить этот недостаток — и создать самодельный сканер УЗИ стоимостью менее $500.

Murgen является форком проекта echOpen и ставит целью создание технологического набора для учёных, хакеров, мейкеров и активистов Open Source Hardware для использования ультразвукового сканирования.

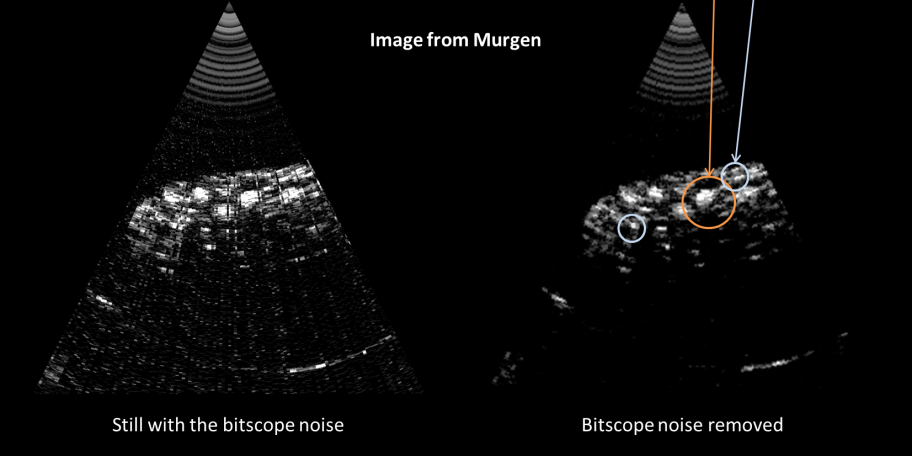

На странице проекта указано, что к настоящему моменту удалось спроектировать конструкцию основной электронной платы (схема, pdf) и сделать первый прототип. Плату физически протестировали и 28 марта 2016 года получили первое клинически годное изображение — это, правда, не ребёнок, а всего лишь презерватив, наполненный гелем на основе агара и шариками тапиоки.

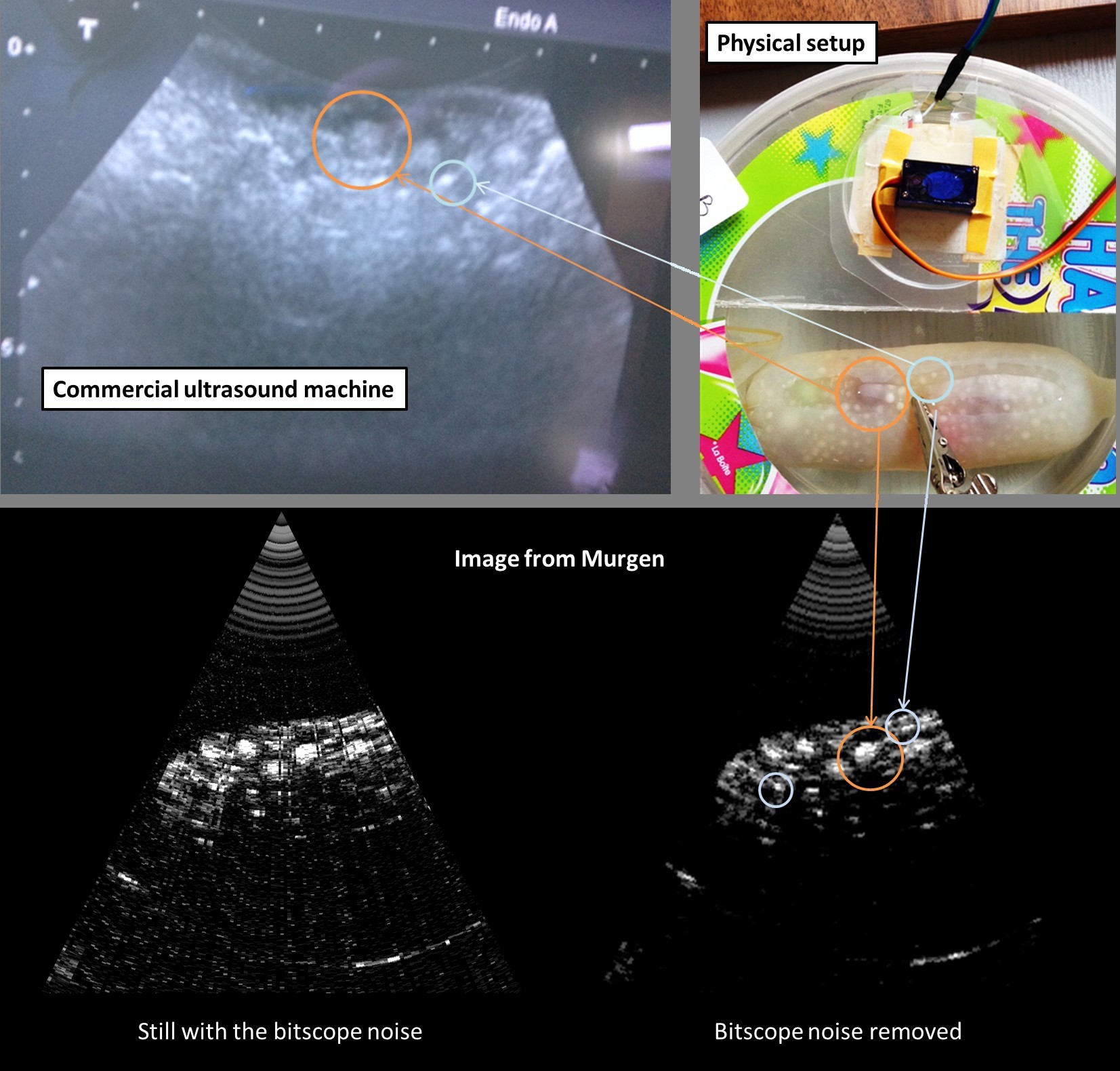

На иллюстрации можно сравнить изображения коммерческого и любительского сканеров УЗИ.

Самодельный сканер УЗИ получил первые изображения - 2

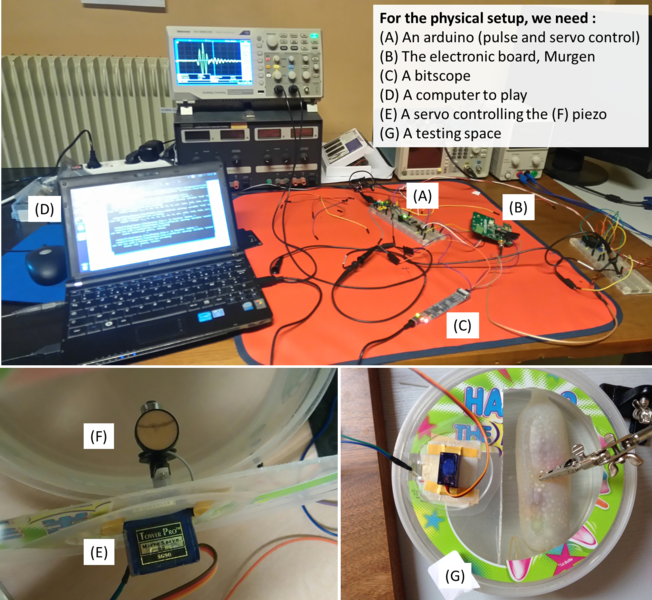

Разработчики опубликовали список необходимых материалов (xls) и инструкцию. Самодельная установка со всеми деталями показана на фотографии.

Самодельный сканер УЗИ получил первые изображения - 3

Удалось уложиться в бюджет €450, учитывая стоимость USB-осциллографа BitScope (€150), сенсора (€110), Trinket Pro / Arduino (€10), прочей мелкой электроники (€20).

Репозиторий Murgen devkit на Github

Автор: alizar

Источник
