Пеленгация радиосигналов. Как это работает?

в 12:19, , рубрики: допплеровский пеленгатор, Железо, информационная безопасность, охота на лис, пеленгация, схемотехника, фазовый пеленгатор, Электроника для начинающих

В предыдущей части была рассмотрена возможность приема сигнала гетеродина работающего радиоприемника. Рассмотрим теперь более общий вопрос — а как вообще пеленгуется радиосигнал? С какой точностью?
Пеленгация радиосигналов. Как это работает? - 1
Что правда а что миф, попробуем разобраться.

Примечание: доступа к реальному пеленгатору для проведения реальных тестов у меня нет. Вся информация была найдена в открытых источниках.

Принципы пеленгации радиоволн

Направленные антенны

Самый наверное, очевидный, и исторически появившийся первым, это способ пеленгации сигналов с помощью направленных антенн. Использовался в частности во времена СССР для спортивных соревнований по радиопеленгации, называемых «охота на лис». Обложка журнала Радио того времени показывает как примерно это выглядело:
Пеленгация радиосигналов. Как это работает? - 2

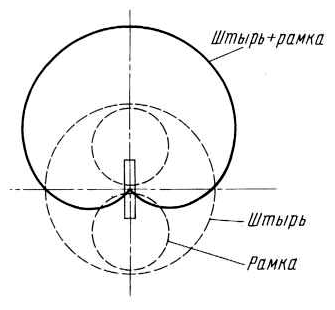

Нас же сейчас больше интересует не спортивная, а техническая сторона вопроса. Как видно из фото, приемник содержит 2 антенны: одну рамочную, другую штыревую. Схемотехнически сигналы из антенн комбинируются так, что получается диаграмма направленности в виде кардиоиды (схема с сайта unradio.ru):
Пеленгация радиосигналов. Как это работает? - 3
Как можно видеть, диаграмма направленности весьма широкополосна, однако вполне позволяет «засечь» направление на максимум сигнала. Точность определения максимума не особо высока, что впрочем компенсировалось скоростью и физ.подготовкой спортсмена.

Если говорить о современных устройствах, то нечто похожее можно видеть например в носимом пеленгаторе «АРК-НК3И», который как можно видеть из описания, тоже снабжен рамочной антенной. Подробных описаний найти не удалось, но можно предположить что точность взятия пеленга таким устройством примерна сопоставима с вышеупомянутой кардиоидой.

Фазовые методы

С направленными антеннами все более-менее ясно, так же ясно, что их надо как минимум, крутить, или с ними идти, что конечно неудобно. Гораздо больший интерес представляют фазовые методы, которые позволяют брать пеленг на сигнал с помощью антенны неподвижной.
Пеленгация радиосигналов. Как это работает? - 4

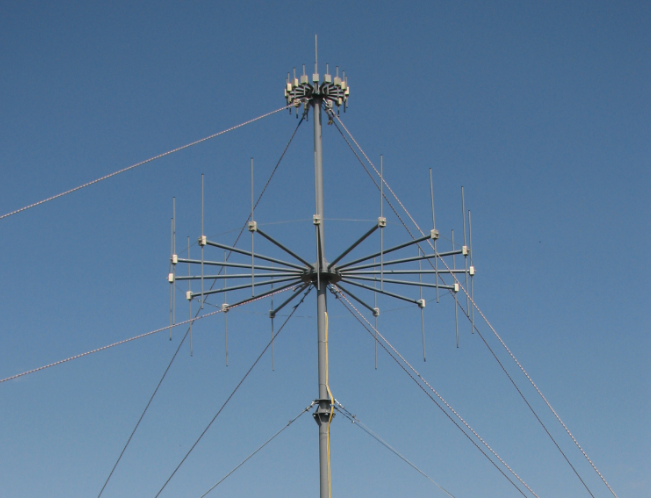

(антенна пеленгатора РПс3000и, фото с сайта irga.sut.ru/sp.html)

Существуют разные подмножества фазовых методов, рассмотрим для примера принцип квази-допплеровского пеленгатора. Представим сигнал, идущий с определенного направления, и антенну, вращающуюся в горизонтальной плоскости.
Пеленгация радиосигналов. Как это работает? - 5

Очевидно, что благодаря эффекту Допплера, во время движения антенны в сторону источника, частота будет выше, в обратную сторону, соответственно ниже. Анализируя максимум и минимум колебаний частоты, можно легко определить направление. Разумеется, в реале антенну никто не вращает — используется стационарная решетка из антенн (примерно как на фото), переключение сигнала с которых выполняется электронной коммутацией. Сравнивая фазы сигналов, можно определить направление на источник излучения.

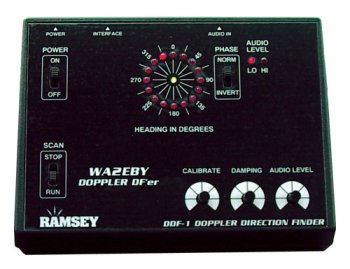

Кстати, подобные устройства могут использоваться и радиолюбителями, например для той же «охоты на лис». За 400$ возможно приобрести готовый Doppler Direction Finder Kit:
Пеленгация радиосигналов. Как это работает? - 6
Существуют и более простые схемы, содержащие не более 20 деталей. В них в качестве приемника используется уже готовая радиостанция, а доделать необходимо лишь модуль для переключения антенн.

Впрочем, вернемся к пеленгаторам стационарным. Наверное основной вопрос, который интересует пользователей — это точность и частотный диапазон пеленгации. Для примера можно рассмотреть Стационарный пеленгатор «АРК-СП», описание которого есть на сайте bnti.ru:
— Рабочий диапазон частот: 20 — 3000 МГц
— Чувствительность по полю в диапазоне 20-1000 МГц: не более 12 мкВ/м
— Инструментальная точность (СКО), не более: 2° (20-1000 МГц)
— Минимальная длительность пеленгуемого сигнала, однократного при полосе обработки 5 МГц: 30 мс
— Непрерывная запись радиосигналов в полосе: до 24 МГц, скорость потока данных при непрерывной записи радиосигнала в полосе 24 МГц: 102,4 МБайт/с

Из этого описания можно выделить ряд полезных фактов:
— Рабочий диапазон частот простирается до 3ГГц, что покрывает все практически возможные источники сигналов.
— Для пеленга действительно достаточно очень короткого сигнала.
— Максимальная полоса записываемого сигнала 24МГц, это связано с максимальной разрядностью доступных АЦП. Описание на сайте датируется 2012м годом, учитывая некий прогресс, можно предположить что сейчас доступны АЦП на 60 или даже на 100МГц. Но больше вряд ли, и однозначно можно сказать, что весь радиоэфир никто не пишет, это слишком сложно и дорого. Таким образом, пеленгация сигнала «задним числом» по записи практически невозможна, разве что сигнал попал в запись случайно.
— Заявленная точность не более 2°, что с одной стороны, весьма неплохо, с другой стороны, явно недостаточно для поиска с точностью «до квартиры». Более того, как следует из принципа действия, в вертикальной плоскости сигнал не пеленгуется вообще, так что узнать высоту источника (или этаж) тоже невозможно.

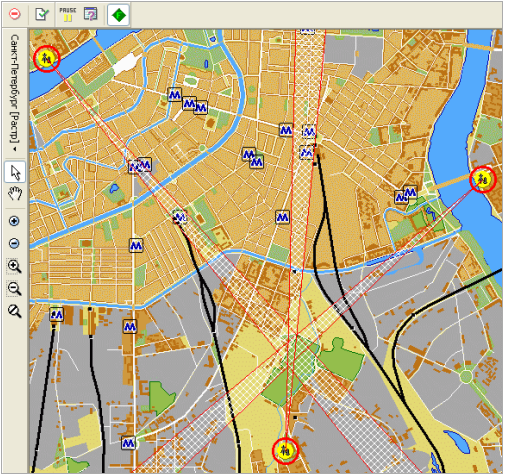

Кстати о точности, на том же сайте можно найти скриншот программы Radio Explorer где видна точность работы пеленгатора РПс3000и:
Пеленгация радиосигналов. Как это работает? - 7

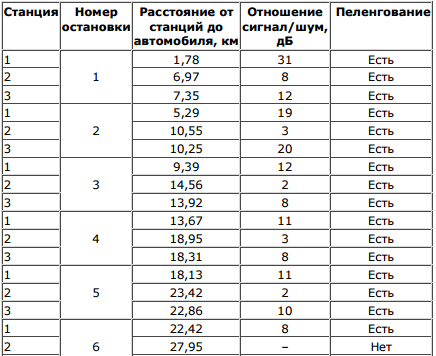

На каком максимальном расстоянии возможно запеленговать радиосигнал? Достаточно далеко, т.к. антенны пеленгаторов обычно ставят на самых высоких зданиях в городе. На сайте ess.ru удалось найти опубликованную в 2006 году статью, в которой приведена следующая таблица (пеленгация радиостанции мощностью 5Вт):
Пеленгация радиосигналов. Как это работает? - 8
Как можно видеть, максимальная дальность составила 27км.

Что касается автомобильных пеленгаторов, то их описание (включая фото монтажа и установки, а также рабочих мест операторов) можно найти в той же статье.

Заключение

Надеюсь, кое-какие мифы о пеленгации удалось развеять, кое-какие подтвердить. Все данные для статьи были взяты из открытых источников, 5-10 летней давности. Что-то вероятно было улучшено, но явно не на порядки, да и законы физики в этой области за 10 лет вроде не менялись.

Хочется отметить и другой момент. Несмотря на то, что современные технологии не позволяют запеленговать нарушителя с точностью до квартиры, комнаты и этажа, через секунду после нажатия кнопки PTT, все же не стоит обольщаться. Как показывает практика, злостных нарушителей все-таки ловят, это лишь вопрос времени.

Автор: DmitrySpb79
