Панелька для ESP8266 ESP-12

в 17:54, , рубрики: esp8266 esp-12 панелька разъем, Железо, метки:

Так получилось, что личный пример Alex--T и его успехи заразили меня ESP8266. Менять прошивки на ESP-12 и всякий раз распаивать МК дело неблагодарное. Понятно, что не каждый ESP-12 доживет до просветления. На пути освоения хотелось максимально исключить бессмысленные жертвы. Впрочем, время на коммутацию панелька тоже должна сократить. Эта статья для тех, кому нужна панелька для ESP8266 ESP-12.


Поиск готовых решений успехом не увенчался. Однако несколько вариантов изготовления панельки своими руками все же есть. Подходящий вариант нашелся недалеко — habrahabr.ru/post/277825
free_arduino, пишет, что AGP ему не понравился. Однако, на мой взгляд, они оказались более годные, да и выпаять AGP немного проще, чем PCI-E.

Поехали. Творчески выпаиваем разъём помощи фена на 480С. Хорошо, что у меня было кому помочь.

Панелька для ESP8266 ESP-12 - 2

Вооружаемся ножовочным полотном.

Панелька для ESP8266 ESP-12 - 3

Получаем заготовку из AGP. Снова изучаем опыт free_arduino, выдергиваем лишние выводы.

Панелька для ESP8266 ESP-12 - 4

Для склейки будущего переходника недостает только куска пластмассы подходящей толщины. Мне попался поликарбонат 5мм. Он будет вклеен между сторонами разъема.

Панелька для ESP8266 ESP-12 - 5

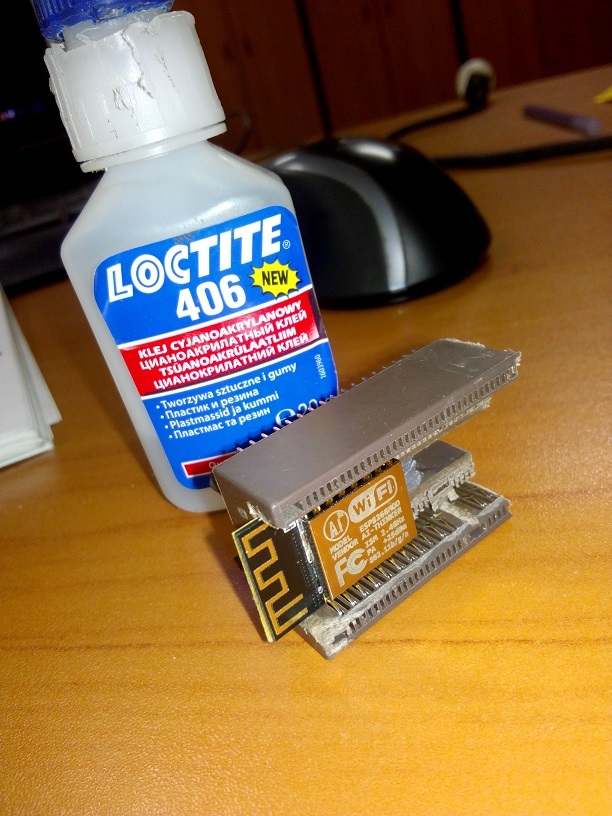

Склеиваем и получаем полуфабрикат №1

Панелька для ESP8266 ESP-12 - 6

Панелька для ESP8266 ESP-12 - 7

Панелька для ESP8266 ESP-12 - 8

Отпиливаем лишнее и вот уже готовая панелька. Сбоку я приклеил половинки от адаптера для ESP8266 и сделал разводку. Хватило длины ножек AGP разъёма.

Панелька для ESP8266 ESP-12 - 9

Так как на AGP я сделал проточку нарочито глубже, чем надо, МК пролетает плоскость, когда ESP-12F хорошо соединяется с контактами. Для надежного контакта ставим вкладыш. На фото это белая картонка подходящей толщины. Заодно приятно облагородился внешний вид.

Панелька для ESP8266 ESP-12 - 10

Панелька для ESP8266 ESP-12 - 11

Вуаля. Панелька под ESP8266 готова. И собственно программатор. Пожалуй, БП и USB-TTL конвертер имело смысл сделать на одной плате с программатором для уменьшения количества соединений.

Панелька для ESP8266 ESP-12 - 12

Я сделал еще одну панельку для опытов. На изготовление второй панельки у меня ушло несколько часов. Она удачно встала на монтажную плату показала себя с лучшей стороны.

Панелька для ESP8266 ESP-12 - 13

Панелька для ESP8266 ESP-12 - 14

Надеюсь, мой опыт окажется полезным и вам.

Автор: Pavel_R1
