Переделываем бюджетный микрофон для профессионального использования

в 14:34, , рубрики: diy или сделай сам, DYI, Железо, звук, лобзик, микрофон, прямые руки, столярные работы

Доработка дешёвого микрофона

Переделываем бюджетный микрофон для профессионального использования - 1

При проведении вебинаров по программированию как-то мои слушатели пожаловались на плохое качество звука. Раньше никогда не задумывался о том, какое большое значение имеет качественный звук.
Бегло погуглив, понял, что получение качественного звука, например, для подкастов, весьма сложная задача, которая требует хорошеее дорогое оборудование и хороший навык обработки звука.
Возник вопрос: возможно ли получить приемлемое звучание бюджетного микрофона для проведения вебинаров? Как оказалось, да. Ниже подробный гайд, как это было сделано.
Как говорится: каждый программист в душе немного столяр.

Постановка задачи

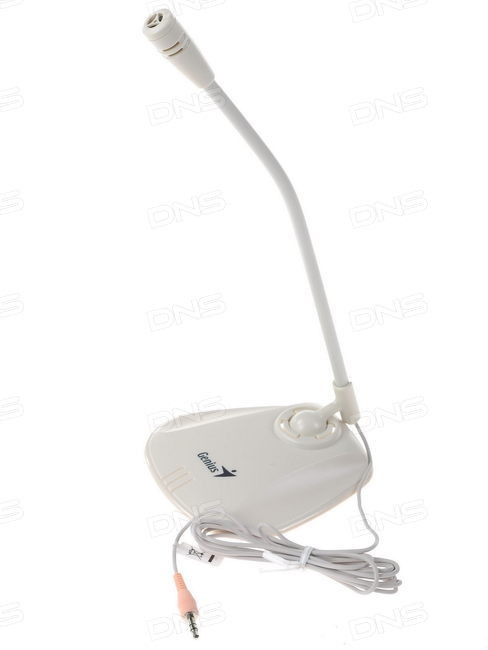

В наличии у меня имелся классический бюджетный микрофон Genius. Вот такой.

Переделываем бюджетный микрофон для профессионального использования - 2

Полагаю, что у многих из нас есть такое устройство. Микрофон нормальный для своей цены и задач. Подключён к звуковой карте Sound Blaster Audigy. Но есть ряд тяжёлых недостатков:

1.Когда микрофон стоит на столе, во время набора текста на клавиатуре слышны все удары клавиш. А также любые звуки стола передаются через основание.
2.Если микрофон держать не возле рта, а как и положено на столе, звук такой, будто вебинар ведётся в туалете или «унитазный» звук. Опять же микрофон дежать в руках неудобно и надо как-то его закрепить возле рта. Если брать микрофон в руки, а потом ставить, то громкость звука будет гулять. Ниже вы это увидете в видео
3.Если не полениться и взять микрофон в руки, то все взрывные согласные (например «Б» и «П») будут прямо бить по ушам.

Как же решить эти задачи для скромного дешёвого микрофона? Начинаем искать.

Если посмотреть, как профессионалы решают данные проблемы, то это выглядит так:

1.Передача звуков и вибраций к микрофону от основания решается подвешиванием микрофона на различных пружинах и подвесах. Вообще если поискать «подвес для микрофона», то вариантов там немерено. Но в простейшем случае это выглядит вот так:

Переделываем бюджетный микрофон для профессионального использования - 3
Это классический старинный радио микрофон.

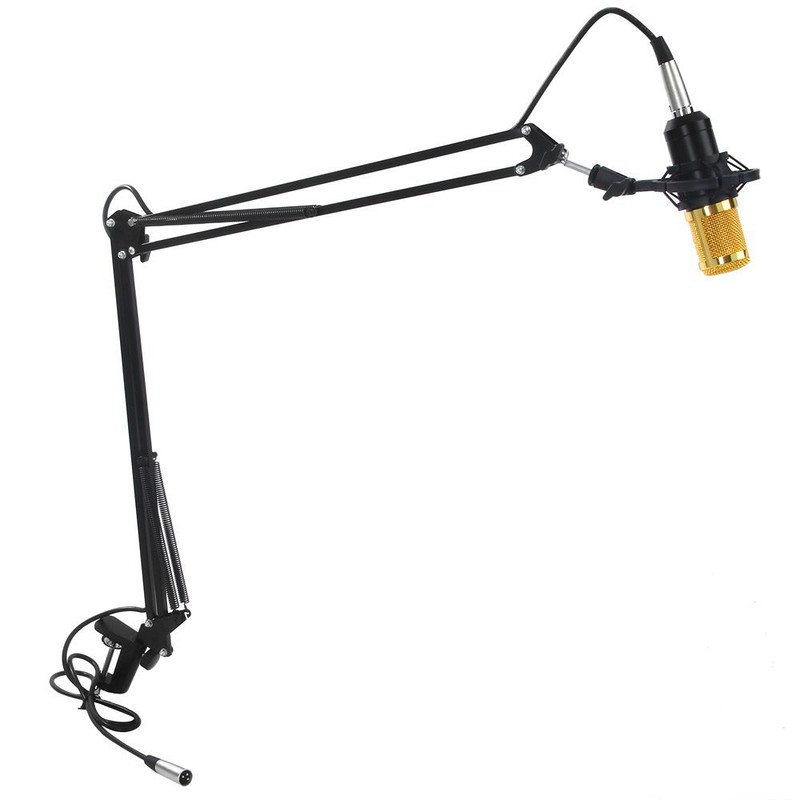

2.Для того, чтобы микрофон не держать в руках, существует такая штука, как пантограф. По сути — это штанга от лампы, в конце которой стоит микрофон.

Переделываем бюджетный микрофон для профессионального использования - 4

3.Третья проблема решается, так называемым, поп-фильтром. По сути — это пяльца, в которых натянута плотная ткань, например, от колготок. Есть и заводские решения.

Переделываем бюджетный микрофон для профессионального использования - 5

Тряпка эта режет взрывные согласные, и звук получается мягче.

Все вышеперечисленные изделия, в т.ч. профессиональный микрофон, можно купить, но приятнее сделать всё своими руками. Так что покажем что мы можем сделать.

Исходники

В качестве пантографа было решено использовать классическую лампу из ИКЕА, которая много-много лет служит мне верой и правдой. Главная цель была — не повлиять на главную функциональность — светить!

Переделываем бюджетный микрофон для профессионального использования - 6

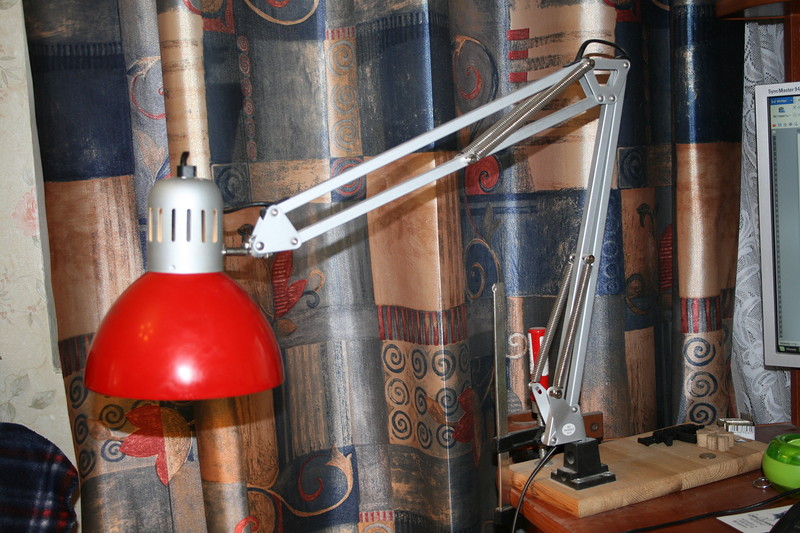

Подопытная лампа

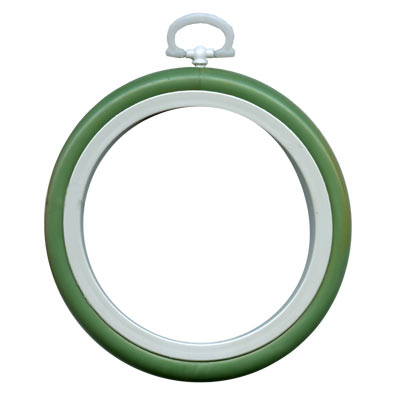

В качестве поп-фильтра в швейном магазине были куплены пяльца с внешним диаметром 90 мм. Было очень забавно, когда небритый, двухметровый мужик в камуфляже, берцах, штормовке покупает в швейном магазине пяльца.

Переделываем бюджетный микрофон для профессионального использования - 7
Пяльца

А сам подвес микрофона было решено сделать на пружинах от раскладушки, которые были куплены в ближайшем хозяйственном.

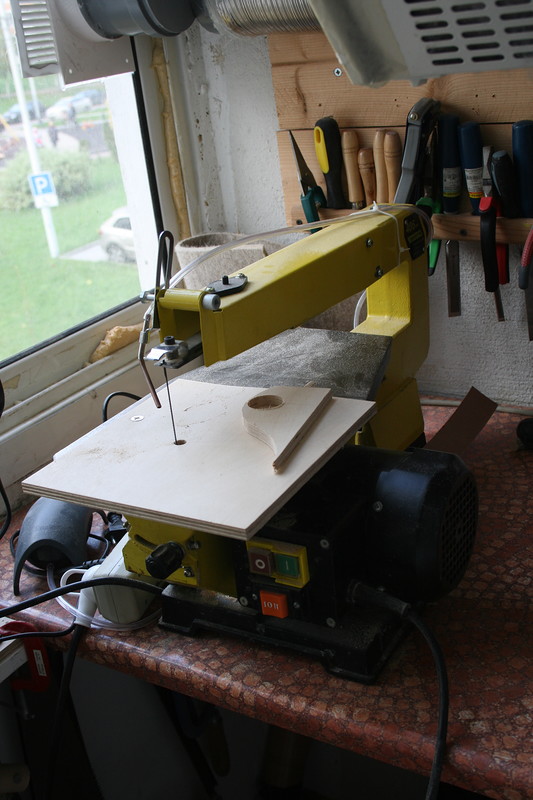

В качестве материала для изготовления была выбрана 10 и 20 мм фанера. Всё изготовление шло на лобзиковом станке «Корвет 88».

Переделываем бюджетный микрофон для профессионального использования - 8
Лобзиковый станок «Корвет 88».

Честно говоря, не понимаю, почему этой вещи нет у каждого дома. Незаменимая вещь в хозяйстве. Начиная от мелочей по дому, заканчивая обучением ребёнка.
Плюс нам понадобятся ещё два болта М6 длинной 40-50 мм + две шайбы и барашка к ним, два болта М8х35, один барашек.

Результат.

Фотогайда изготовления, увы, не будет. Поэтому покажу результат, а потом разберём готовое изделие и посмотрим его чертежи. Фотографии сделаны в мастерской, но там точно такая же лампа, а света больше, чем в комнате.

Переделываем бюджетный микрофон для профессионального использования - 9
Вид спереди

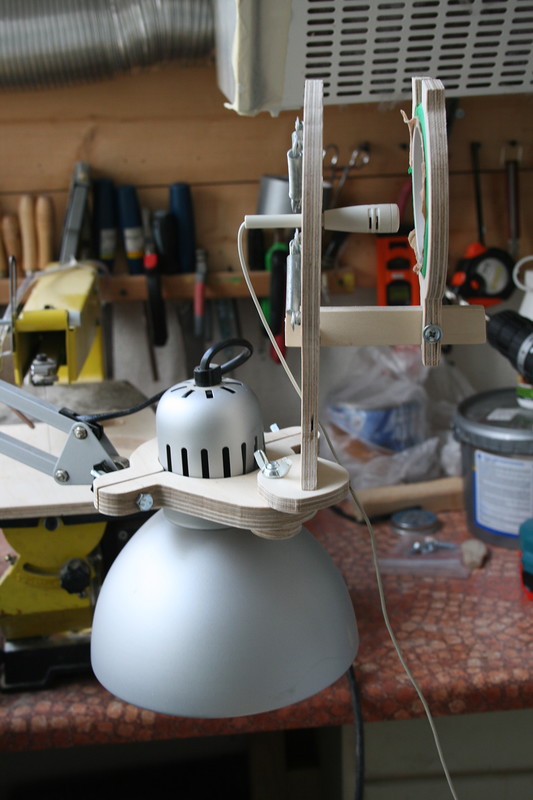

Переделываем бюджетный микрофон для профессионального использования - 10
Вид сборку

Переделываем бюджетный микрофон для профессионального использования - 11

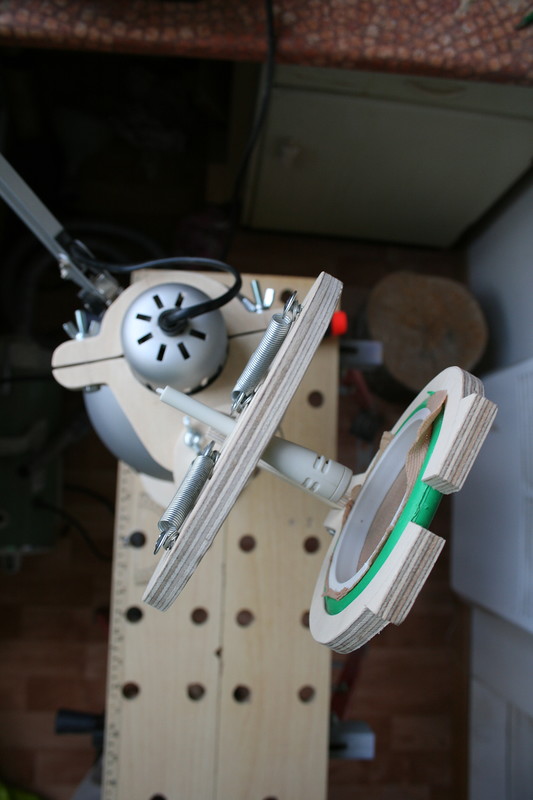

Вид сверху

Кроме всего прочего предусмотрел возможность установки на стол в качестве стационарного микрофона.

Переделываем бюджетный микрофон для профессионального использования - 12

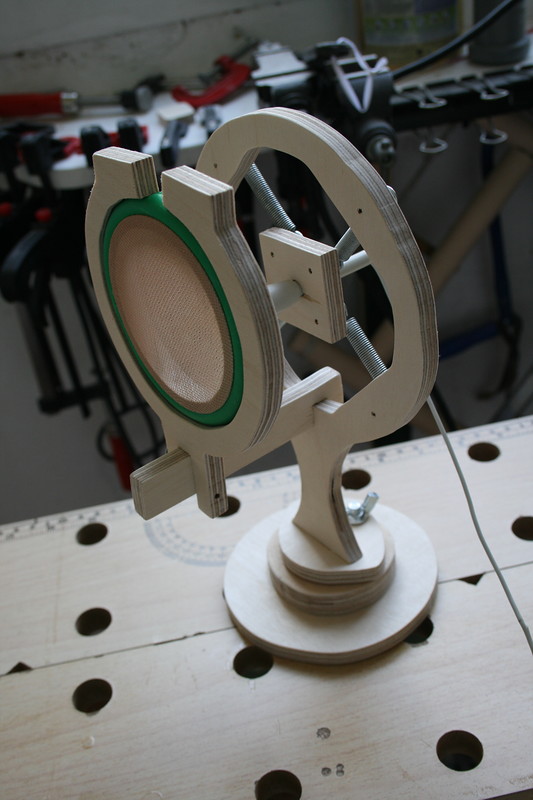

Настольный вариант

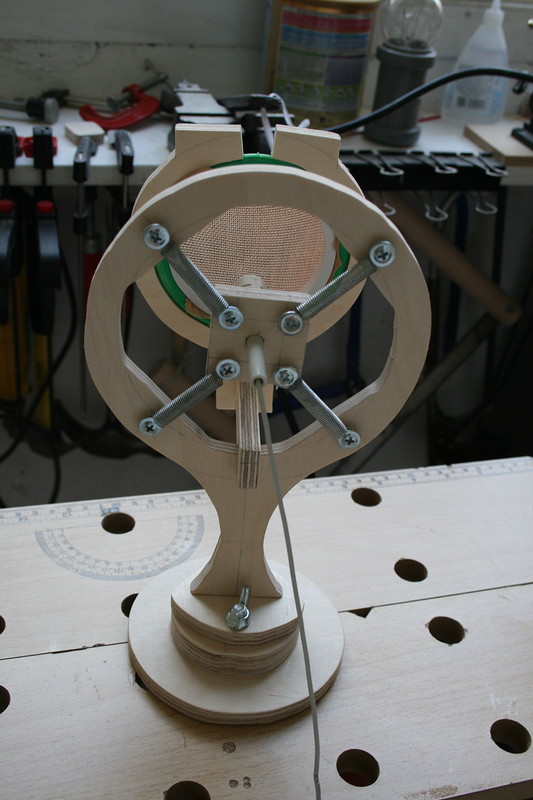

Переделываем бюджетный микрофон для профессионального использования - 13
Вид сзади

Так получилось, что делал я это экспромтом, практически на ходу придумывая конструкцию. Поэтому большинство чертежей сделано уже после изготовления.

Разборка. Чертежи.

Вдруг кто-то имеет доступ к лазерному или фрезерному станку и захочет повторить данную конструкцию. Специально для такого человека были сделаны чертежи с размерами. Осталось их только внести в любимую чертёжную программу.

Основная стойка

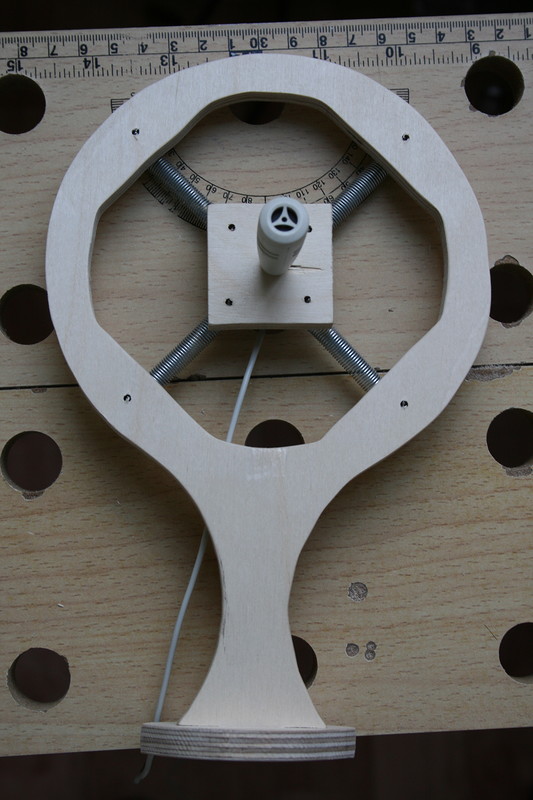

Переделываем бюджетный микрофон для профессионального использования - 14

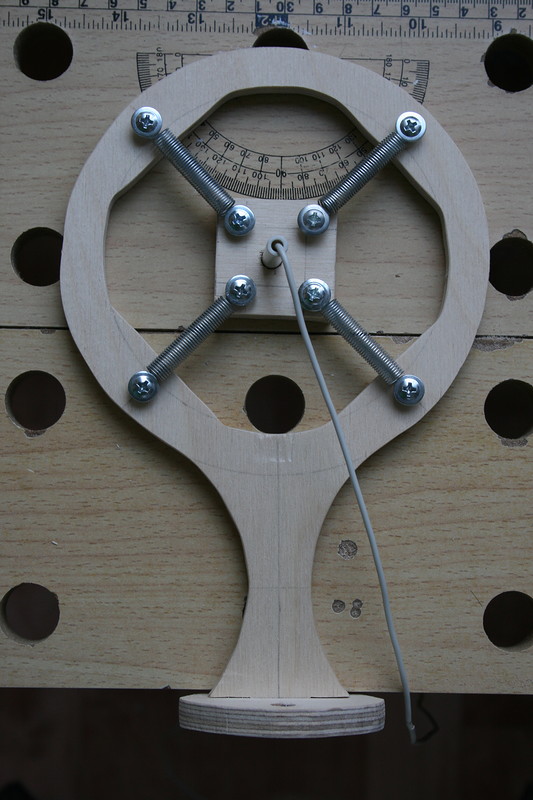

Стойка со снятым основанием и поп-фильтром

Переделываем бюджетный микрофон для профессионального использования - 15
Вид сзади

Переделываем бюджетный микрофон для профессионального использования - 16

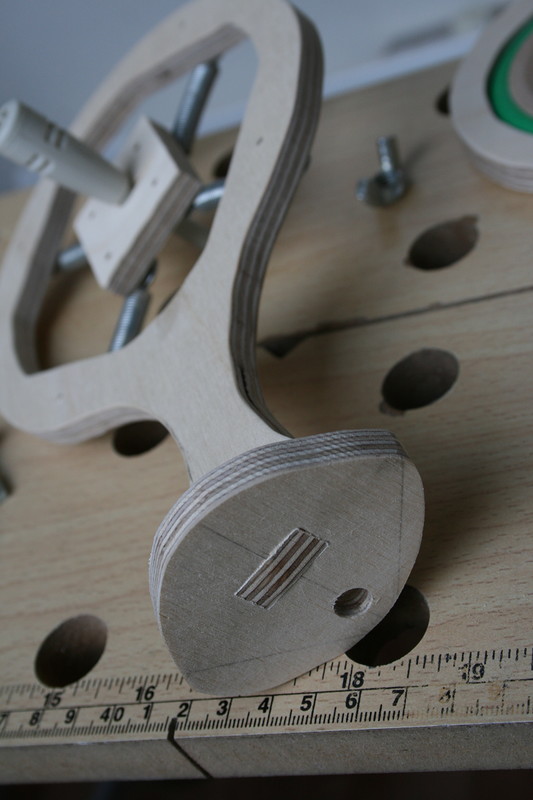

Основание-подставка

Как видно из фото, микрофон пришлось подрезать. Для этого его нужно разобрать, отпаять сам микрофон, вставить в просверленное отверстие и только потом спаять и собрать.

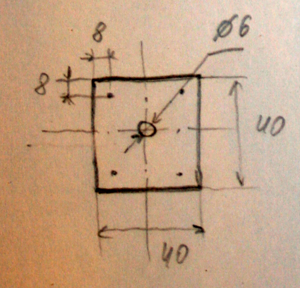

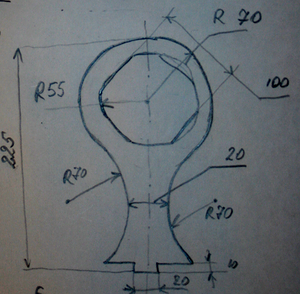

Чертёж трёх деталей весьма прост. Основание держится просто за счёт трения (отверстие сделано меньше, чем выступающий шип). Насаживал молотком.

Переделываем бюджетный микрофон для профессионального использования - 17

Переделываем бюджетный микрофон для профессионального использования - 18

Переделываем бюджетный микрофон для профессионального использования - 19

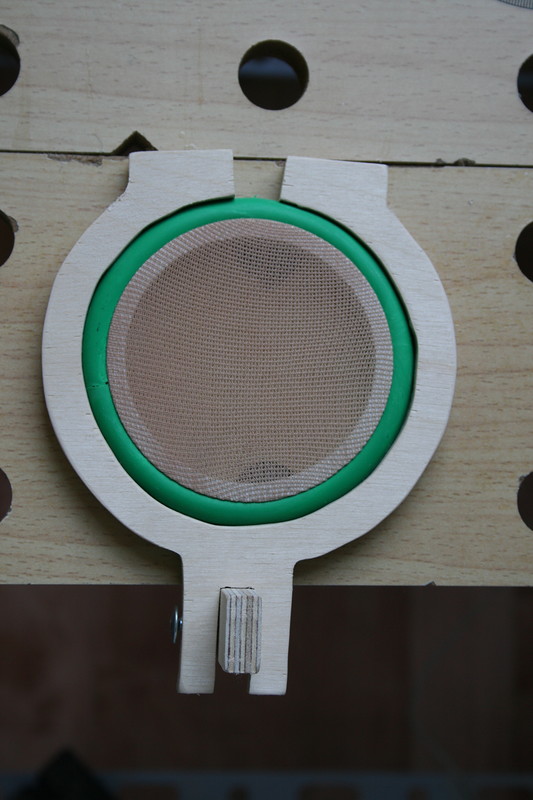

Поп-фильтр

В качестве ткани использован женский чулок в пяльцах. Пальцы вставлены просто за счёт трения в изделие. Закреплены на выносной балке, чтобы можно было регулировать длину.

Переделываем бюджетный микрофон для профессионального использования - 20

Переделываем бюджетный микрофон для профессионального использования - 21

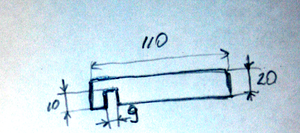

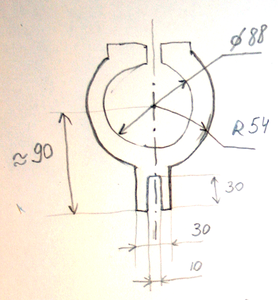

Чертёж прост. Но внутренний диаметр определяется найденными пяльцами.

Переделываем бюджетный микрофон для профессионального использования - 22

Переделываем бюджетный микрофон для профессионального использования - 23

Крепление к лампе

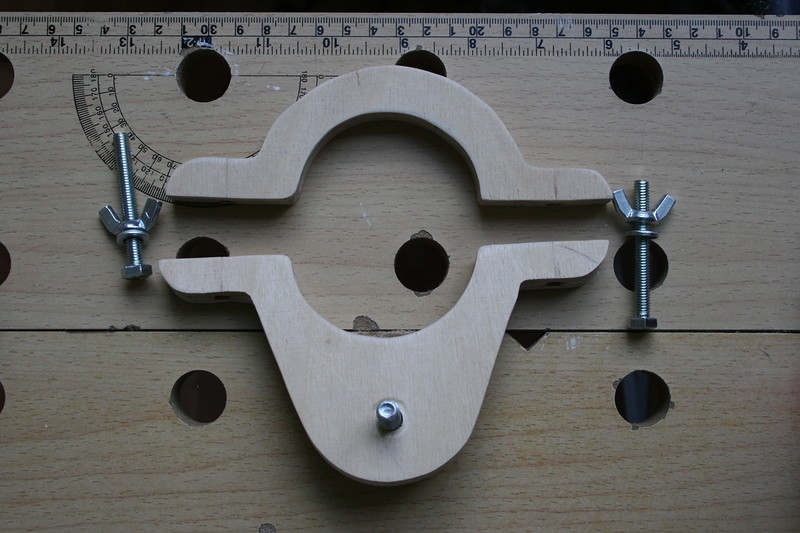

Самая интересная деталь — это крепление к лампе. Она изготовлена из 20 мм фанеры. Размеры выбраны таким образом, чтобы барашки смогли свободно вращаться. Над этой деталью пришлось подумать.

Переделываем бюджетный микрофон для профессионального использования - 24
С одной

Переделываем бюджетный микрофон для профессионального использования - 25

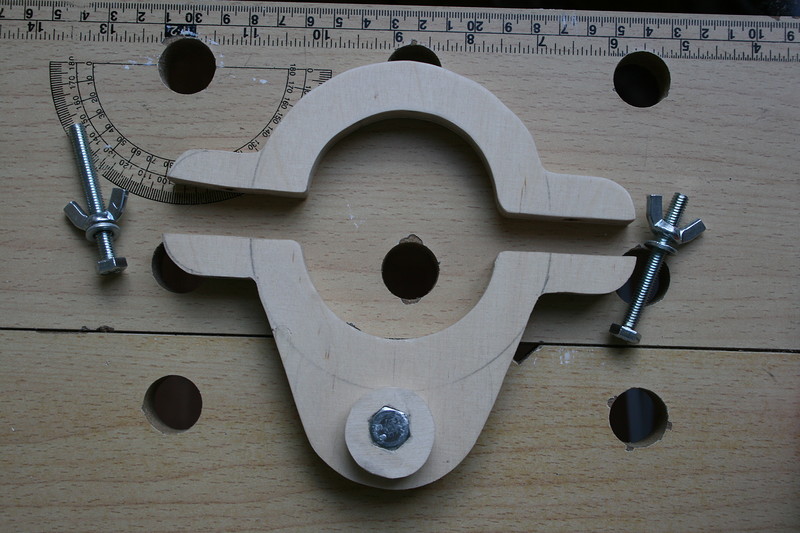

И другой стороны

Как видно болт запресован в 10 мм кусок фанеры, который приклеен уже к основанию.

Переделываем бюджетный микрофон для профессионального использования - 26

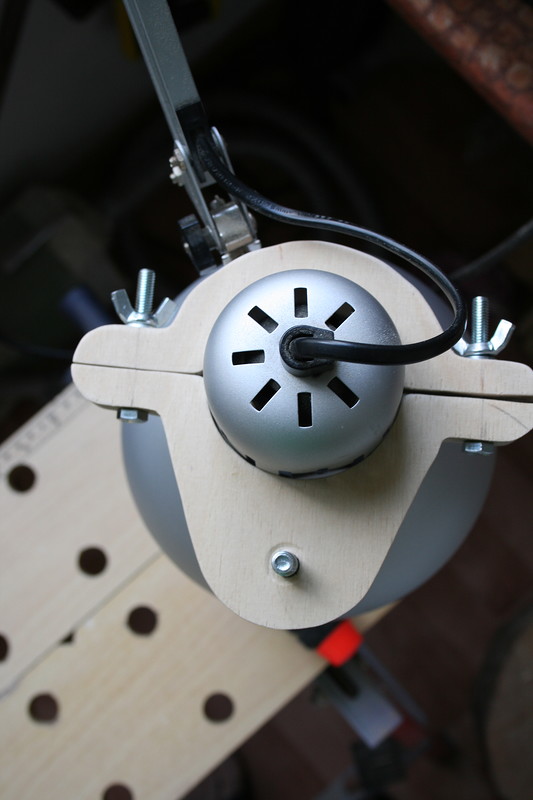

Крепёж в сборе

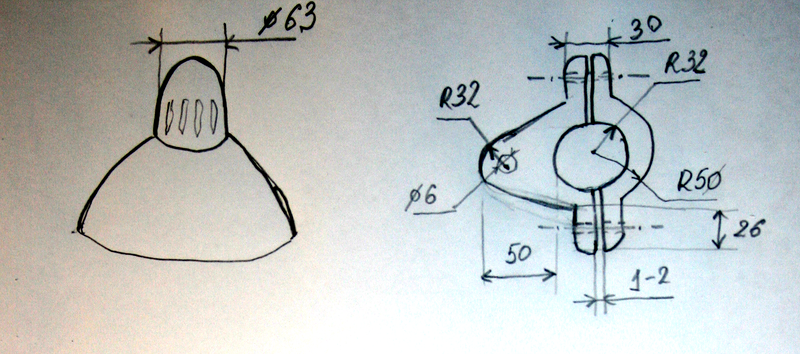

Любопытно, что диаметр лампы равен 63мм. Не очень удобная величина. Поэтому я взял внутренний радиус 32 мм.
Ещё один нюанс: необходимо, чтобы губки не плотно друг к другу прилегали, чтобы осуществлялся захват лампы. Поэтому, после того как было сделанно изделие, с каждой губки было убранно по 1-2 мм (на чертеже размер «1-2»).

Переделываем бюджетный микрофон для профессионального использования - 27

Основание для стола

Оно на столько простое, что я даже не стал снимать его размеры. Для утяжеления сверху приклеен диск 20 мм фанеры, оставшийся от крепления лампы. Снизу запрессован болт.

Переделываем бюджетный микрофон для профессионального использования - 28
Низ

Переделываем бюджетный микрофон для профессионального использования - 29

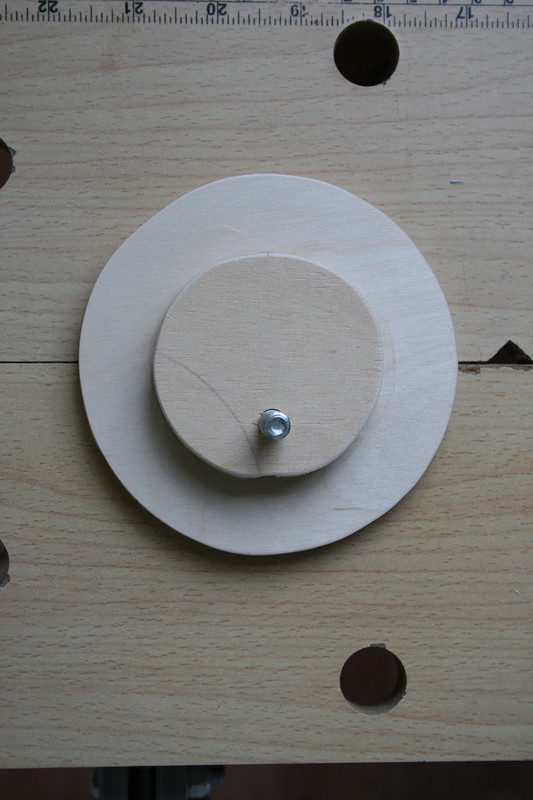

Верх

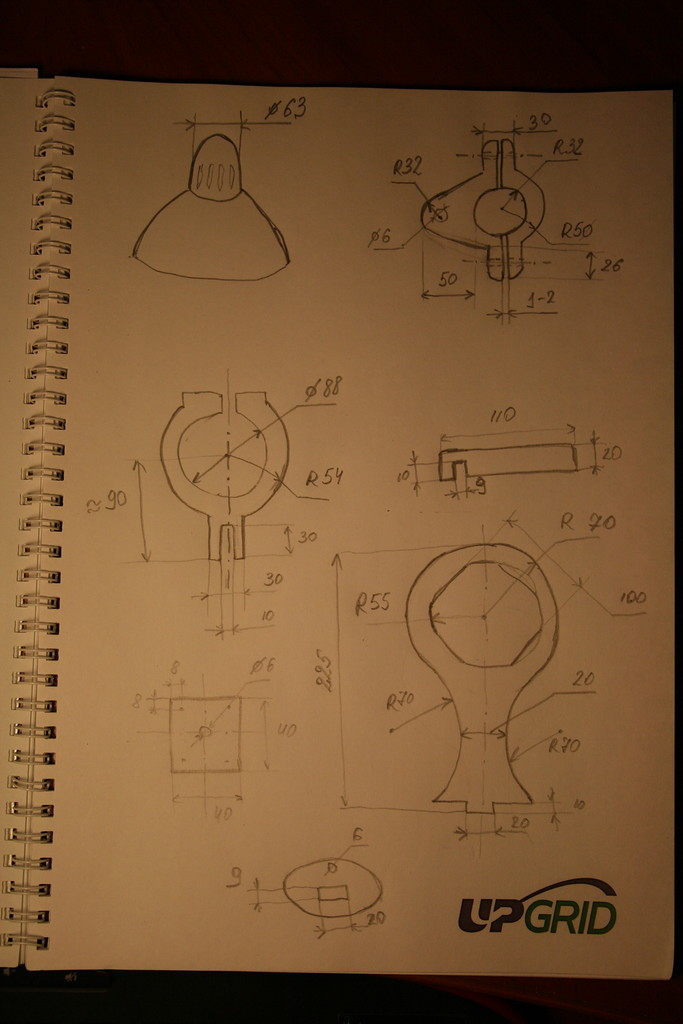

Для удобства привожу все чертежи на одном листе.

Переделываем бюджетный микрофон для профессионального использования - 30

Итого

Отвечая на вопрос: зачем я это сделал? Да было тупо интересно, и потому что могу! Долго думал, как прикрутить микрофон к лампе. А потом разошёлся и получилась такая петрушка.

Переделываем бюджетный микрофон для профессионального использования - 31
Изделие в рабочем интерьере

Специально снял видео, как звучал и звучит теперь данный микрофон.

По данному видео вы можете сами оценить позитивные изменения. Не стал демонстрировать звучание взрывных согласных, пусть это будет домашним заданием :).
Как по мне, это прекрасное бюджетное решение для прямых рук и пары свободных вечеров.
