Цветная лазерная и светодиодная печать

в 13:04, , рубрики: Блог компании «NBZ Computers», Железо, лазерная печать, периферия, принтеры, светодиодная печать, технология, метки: , , ,

Основные принципы построения изображения и перевода его с «языка цифр» в видимый отпечаток полностью аналогичны тому, как это происходит в чёрно-белых принтерах. Поэтому рассмотрим здесь только создание цветного изображения, используемые для этого элементы и технологические решения. Для создания цветного изображения принтер должен сформировать на бумаге 4 накладывающихся друг на друга изображения, каждое из которых будет окрашено в свой цвет: голубой, пурпурный, жёлтый или чёрный. Это основные полиграфические цвета, участвующие в субтрактивной модели создания цветного изображения. Существуют 2 различных способа создания полноцветного изображения: многопроходная и однопроходная технология.

Цветная лазерная и светодиодная печать

Многопроходная технология подразумевает наличие в принтере промежуточного носителя (т.н. ремня переноса изображения) на который на каждом из проходов попадает изображение своего цвета. После формирования всех четырёх изображений готовая полноцветная картинка переводится с ремня переноса на бумагу точно так же, как в рассмотренном выше чёрно-белом варианте на этапе 5. Такая технология очень хорошо отработана — принтеры и копировальные аппараты, использующие её, были самыми первыми полноцветными устройствами. На сегодня эта технология используется в основном в самых младших моделях цветных лазерных принтеров, что позволяет делать их весьма дешёвыми. Одним из основных недостатков такой технологии считается достаточно низкая скорость цветной печати (для формирования полноцветного изображения, как хорошо видно на анимации слева, механизм принтера вынужден совершить 4 рабочих хода). Кроме того, в силу достаточно большого количества подвижных элементов внутри принтера, при работе такого механизма создаётся много шума (особый вклад в это вносит вращающийся револьвер с тонер-картриджами). Скорость чёрно-белой печати таких принтеров обычно приближается к скорости печати хороших сетевых принтеров, а себестоимость чёрно-белой печати практически равна себестоимости печати на обычном чёрно-белом принтере. Необходимо обратить внимание, что ресурс фотобарабана и ремня переноса изображений для многопроходных принтеров обычно заявляются для чёрно-белых отпечатков. При цветной печати заявленный ресурс надо делить на 4.

Цветная лазерная и светодиодная печать

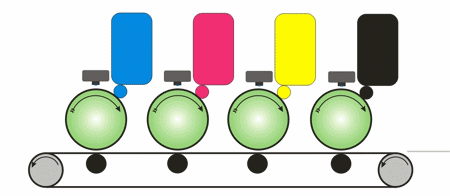

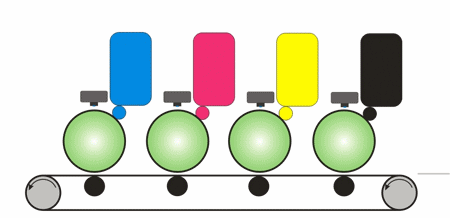

Однопроходная печать (в наиболее характерной своей реализации, в том числе используемой и в цветных принтерах Оки) подразумевает наличие в принтере четырёх печатных механизмов, расположенных в ряд (тандемный тип) и создающих полноцветное изображение непосредственно на бумаге за один проход. Бумага движется на транспортном ремне через принтер и проходит последовательно под каждым из четырёх цветных фотобарабанов, с которых на неё переносится тонер, в результате чего за один проход создаётся полностью сформировавшееся цветное изображение. Такой способ формирования изображения позволяет достигать весьма высокой скорости цветной печати, в 3-4 раза превышающей скорость печати многопроходных принтеров (что очевидно).

Цветная лазерная и светодиодная печать

Скорость чёрно-белой печати при этом также весьма высока. При чёрно-белой печати печатные барабаны цветов C,M и Y поднимаются над поверхностью бумаги и не принимают участия в создании изображения, благодаря чему их ресурс при чёрно-белой печати не расходуется. А чёрный барабан имеет возможность вращаться быстрее, так как отсутствуют дополнительные потребители энергии в виде трёх других фотобарабанов. Благодаря прямому маршруту прохождения бумаги появляется возможность использовать носители достаточно большой плотности, а кроме того, в силу отсутствия промежуточных носителей, можно использовать материалы превышающие стандартную длину: в частности печатать на баннерах длиной до 1.2 метра! Справедливости ради, следует заметить, что однопроходная технология цветной печати, впервые реализованная на бюджетных цветных принтерах именно фирмой OKI (модель OKIPAGE 8c, появившаяся в начале 1998 года). Эта модель стала возможной в основном благодаря тому, что для засветки фотовалов используются компактные светодиодные линейки, а не громоздкие оптико-механические лазерные системы.

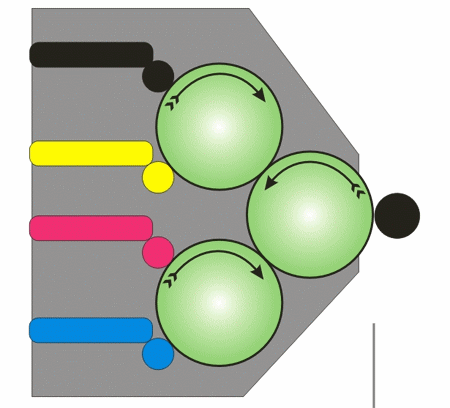

Однако, для достижения быстрой цветной печати, сегодня однопроходная технология используется в цветных принтерах многих производителей (хотя далеко не для всех очевидно, что скорость печати вообще является важным фактором для цветных принтеров). Но реализация часто отличается от изложенной выше. Ниже приведён один из примеров (применяется в принтерах Konica-Minolta и Xerox). Для печати используется печатный картридж, в котором содержится 3 вала, два из которых формируют промежуточное двух-цветное изображение, а на третьем изображения с двух валов складываются и формируют полноценное цветное изображение, которое тут же наносится на бумагу и закрепляется в печке. Для засветки фотовалов используется остроумная система разделения лазерных лучей, имеющая фирменное название у каждого из производителей. Очевидным недостатком такой системы является невозможность экономии ресурса неиспользуемых валов при чёрно-белой печати: ведь все 3 вала всегда будут находиться во взаимном соприкосновении и постоянно вращаться вне зависимости от того, цветное изображение создаёт принтер или чёрно-белое. С другой стороны принтеры, использующие такой метод формирования изображения, являются весьма компактными и у них удобно реализован доступ к расходным материалам. Да и печатный картридж всего один вместо четырёх, как в рассмотренном выше варианте. Следует отметить, что расходными материалами для цветных принтеров являются 4 тонера (по цветам CMYK), которые устанавливаются в принтер по отдельности; фотобарабан или фотобарабаны (для однопроходной печати), ремень переноса для многопроходного принтера и транспортный ремень в однопроходных принтерах, а также печка. Часто производители не заявляют печку в качестве расходного материала, но обычно её ресурс заметно ниже ресурса самого принтера и пользователю рано или поздно нужно будет её заменить. Лёгкость замены и отсутствие необходимости производить замену при помощи сервисного инженера может являться заметным преимуществом.

Цветная лазерная и светодиодная печать

В отличие от чёрно-белых принтеров, в цветных не может быть применена система рециркуляции тонера, потому как в процессе работы тем или иным образом тонер одного цвета может попасть в зону картриджа другого цвета. Если при этом он будет отправлен в систему рециркуляции, то цвет его будет отличаться от чистого и создать нормальное изображение будет невозможно. Поэтому в цветных принтерах всегда используется сброс отработанного тонера в бункер и его последующая утилизация. Бункер при этом может быть организован как в качестве отдельной ёмкости (которую можно либо заменить, как рекомендовано, либо просто опорожнить, как чаще всего и делают), так и в виде заизолированной полости непосредственно в тонер-картридже.

Сергей Лебедев директор по маркетингу OKI
