Модернизация оперативной памяти — самый элементарный вид апгрейда в ПК, но лишь до тех пор, пока вам везёт, и вы не наткнулись на одну из многочисленных несовместимостей железа. Рассказываем, в каких случаях набор крутой оперативной памяти не «заведётся» на старом ПК, почему на некоторых платформах нарастить ОЗУ можно только с помощью «избранных» модулей и предупреждаем о других характерных причудах железа.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 1

Об оперативной памяти мы знаем, что её много не бывает, и что, в зависимости от древности компьютера, выбирать приходится из очень старой DDR, старой DDR2, зрелого возраста DDR3 и современной DDR4. На этом руководство уровня «ну, вы главное покупайте, а там оно как-нибудь будет работать, или обменяете, если что» можно было бы завершить — пришло время рассмотреть приятные и не очень частности в подборе железа. То есть, случаи, когда:

  • должно ведь работать, но почему-то не работает
  • апгрейд нерентабелен или его лучше произвести «многоходовочкой»
  • модернизацию хочется провести «малой кровью» в соответствии с потенциалом ПК

Проконтролируйте, где находится контроллер

Если вы занимаетесь апгрейдом устаревшего компьютера не только из «любви к искусству», но и из практичных соображений, есть смысл сначала оценить, насколько жизнеспособна аппаратная платформа, прежде чем вкладывать в неё средства. Наиболее архаичные из актуальных — чипсеты для Socket 478 (Pentium IV, Celeron), которые простираются от платформ с поддержкой SDRAM PC133 (чипсет Intel 845, например), сквозь мейнстримные варианты на базе DDR, вплоть до поздних, разительно более современных чипсетов с поддержкой DDR2 PC2-5300 (Intel 945GC и др.).

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 2
Раньше контроллеры находились вне процессора, а теперь, так уж сложилось, работают изнутри

На этом фоне альтернативы из лагеря AMD того же времени выглядят менее пестро: все чипсеты под Socket 754, который приютил Athlon 64, представителей микроархитектуры K8, поддерживают память DDR, этот же тип памяти поддерживали процессоры для Socket 939 (Athlon 64 и первые двухъядерники Athlon 64 X2). Причем контроллер памяти в случае с чипами AMD был встроен в процессор — сейчас таким подходом никого не удивишь, однако Intel целенаправленно сохранял контроллер в чипсете, как раз для того, чтобы комбинировать процессоры для одного и того же сокета с новыми типами ОЗУ.

По этой причине последующие чипы AMD для сокета AM2/AM2+ с контроллером ОЗУ под крышкой процессора работали только с DDR2, а Intel с её «долгожителем» Socket 775 растянул удовольствие с DDR по самые помидоры DDR3! В более современных платформах оба производителя процессоров перешли на интегрированный в кристалл СPU контроллер и подобные фокусы поддержкой разномастной RAM отошли в прошлое.

Когда сменить чипсет дешевле, чем раскошеливаться на старую память

Этот громоздкий список нужен не для того, чтобы впечатлить читателей широтой и обилием чипсетов устаревших ПК, а для немного неожиданного маневра в апгрейде. Суть этого нехитрого маневра заключается в том, что иной раз рациональнее будет приобрести материнскую плату с поддержкой более дешёвой и современной памяти, нежели раскошеливаться на уже раритетную ОЗУ предыдущего поколения.

Потому что один и тот же объём памяти DDR2 на вторичном рынке окажется минимум на 50% дороже, чем сопоставимая по ёмкости память DDR3. Не говоря уже о том, что DDR3 ещё не снята с конвейера, поэтому её можно приобрести в новом состоянии, недорогим комплектом.
А ещё с новыми чипсетами появляется возможность расширить ОЗУ до актуальных и сегодня величин. Например, если сравнить цены в российской рознице, то 8 гигабайт (2x 4 Gb) памяти DDR2 с частотой 800 МГц обойдутся вам эдак в 10 тысяч рублей, а такой же объём памяти стандарта DDR3 с частотой 1600 МГц (Kingston Value RAM KVR16N11/8, например) — в 3800-4000 рублей. С учётом продажи-покупки материнской платы для старого ПК затея выглядит разумно.

Реалии модернизации компьютеров с «нативной» поддержкой DDR и DDR2 всем давно известны:

  • модули памяти с различными таймингами и частотой чаще всего умудряются сработаться, а «выравнивание» происходит либо по профилю SPD в менее производительном модуле, либо (что хуже), материнская плата выбирает стандартный для себя профиль работы с RAM. Как правило, с минимально допустимой тактовой частотой.
  • число модулей, в идеале, должно быть равно числу каналов. Две планки памяти объёмом 1 Гбайт каждая в старом ПК будут работать быстрее, нежели четыре модуля объёмом 512 Мбайт. Меньше модулей — ниже нагрузка на контроллер, выше эффективность.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 3
Два канала в контроллере — два модуля памяти для максимальной производительности. Остальное — компромиссы между ёмкостью и скоростью

  • в двухканальном режиме эффективнее работают модули равного объёма. Иными словами 1 Гбайт + 1 Гбайт окажутся лучше, чем 1 Гбайт + 512 Мбайт + 512 Мбайт.
  • оцените производительность платформы до покупки памяти. Потому что некоторые чипсеты не раскрывают потенциал даже своего «допотопного» типа RAM. Например, платформа Intel 945 Express оборудована двухканальным контроллером DDR2 с поддержкой частоты до 667 МГц. А это значит, что купленные вами модули DDR2 PC6400 платформа распознает, но модули будут ограничены в быстродействии и станут работать только в качестве PC2-5300, «идентичных натуральным».

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 4
Сокет Intel LGA775 — один из вариантов, когда купить материнскую плату с поддержкой DDR3 проще и дешевле, чем апгрейдить память с платформой в рамках старой версии DDR

И, вроде бы, этого списка нюансов достаточно, чтобы захотеть «перетянуть» компьютер на базе LGA775 на чипсет с поддержкой DDR3. Однако, вы таки будете смеяться, да только в модернизации старой платформы с помощью новой ОЗУ тоже есть свои нюансы.

В дебютных платформах с поддержкой DDR3 (чипсеты Intel x4x и x5x и аналоги AMD того же времени) контроллеры способны работать только модулями старого образца. Абсурдная ситуация? Да, но факт остаётся фактом.

Дело в том, что старые системы не владеют «языком общения» с модулями, которые оснащены чипами памяти высокой плотности. На бытовом уровне это означает, что вот этот модуль, у которого 4 гигабайта «размазаны» на восемь чипов на лицевой стороне печатной платы, работать в старом ПК не сможет. А старый модуль, у которого этот же объём реализован на 16 чипах (по 8 с каждой стороны) при аналогичном объёме и частоте будет работоспособен.

Такие проблемы с совместимостью характерны, например, для десктопного Intel G41 Express (тот самый, что тянет на себе немалую долю выживших Core 2 Duo или Core 2 Quad) или мобильного Intel HM55 (ноутбуки на базе первого поколения Intel Core на базе микроархитектуры Nehalem).

Иногда производители материнских плат/ноутбуков выпускают новые версии BIOS для того, чтобы научить старые платформы работать с новыми ревизиями ОЗУ, но чаще всего ни о какой долговременной поддержке старого оборудования речи не идёт. И, к сожалению, ни о каких спецсериях памяти для владельцев «устаревших, но не совсем» ПК речи не идёт — производство памяти ушло вперёд и поворачивать его вспять очень дорого.

Чтобы не забивать голову такими понятиями, как «плотность чипа памяти», на бытовом уровне владельцам старых ПК советуют искать Double-sided DIMM, двусторонние модули памяти, которые с бОльшей вероятностью будут совместимы с дебютными платформами на базе DDR3. В модельной линейке Kingston подходящим вариантом будет HyperX Blu KHX1333C9D3B1K2/4G — 4-гигабайтный модуль DDR3 для десктопов с шестнадцатью модулями памяти на борту. Его не так легко найти в продаже, но хочешь 16 Гбайт на старом ПК — умей вертеться.

И да, «лучшие из архаичных» чипсеты, такие как Intel P35 Express, например, тоже довольствуются поддержкой DDR3 на частоте 1333 вместо типичных для бюджетных платформ современности 1600 МГц.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 5
HyperX Blu KHX1333C9D3B1K2 — один из немногочисленных способов заполучить 16 Гбайт ОЗУ в старых ПК

Нет разнообразия — нет проблем

После долговременного «оплота сопротивления» с контроллером памяти в северном мосту платформ Intel эксперименты прекратились. Все новые платформы Intel и AMD предусматривали контроллер под крышкой самого CPU. Это, конечно, плохо с точки зрения долгожительства платформы (нельзя проделать трюк и «пересесть» на новый тип памяти со старым процессором), но производители RAM подстроились и, как видите, память DDR3 не утратила свою популярность даже в 2017 году. Её носителями сегодня являются следующие платформы:

AMD Intel
am3 lga1366
am3+ lga1156
fm1 lga1155
fm2 lga1150
fm2+ lga2011

Список архитектур процессоров на базе этих платформ намного более обширный! А вот многообразия в выборе памяти — меньше, точнее его почти нет. Единственное исключение — процессоры AMD для сокета AM3, которые, на радость экономным покупателям, совместимы с сокетом AM2, AM2+. Соответственно, «красные» оборудовали такие процессоры универсальным контроллером, который поддерживает и память DDR2 (для AM2+), и DDR3. Правда, чтобы «раскочегарить» DDR3 на Socket AM3 до частоты 1333 и 1600 МГц, придётся дополнительно повозиться с настройками.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 6
Примерно так соотносились новые компьютеры на базе DDR3 и конкурирующих типов памяти в недавнем прошлом

Принципы подбора памяти в случае с платформами на базе DDR3 таковы:

  • для FM1, FM2 и FM2+, если речь идёт об APU с мощной интегрированной графикой, можно и нужно выбирать наиболее производительную оперативную память. Даже старенькие чипы на базе FM1 способны совладать с DDR3 на частоте 1866 МГц, а чипы на микроархитектуре Kaveri и её «рестайлинге» Godavari в некоторых случаях выжимают все соки даже из экстремально разогнанной DDR3 на частоте 2544 МГц! И это не «кукурузные», а действительно полезные в реальных сценариях работы мегагерцы. Поэтому оверклокерская память таким компьютерам просто необходима.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 7
Прирост производительности в APU AMD в зависимости от частоты RAM (источник: ferra.ru)

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 8
Прирост производительности в APU AMD в зависимости от частоты RAM (источник: overclockers.ru)

Начать стоит, к примеру, с модулей HyperX HX318C10F — они уже «в базе» работают при 1866 МГц и CL10, а в разгоне придутся как раз кстати чувствительным к тактовой частоте гибридным процессорам AMD.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 9
Гибридные процессоры AMD остро нуждаются в высокочастотной памяти

  • «антикварные» процессоры Intel на платформах LGA1156 и её серверного собрата LGA1366 способны оседлать высокочастотную DDR3 только в случае корректно подобранного множителя. Сам Intel гарантирует стабильную работу исключительно в рамках диапазоне «до 1333 МГц». Кстати, не забывайте о том, что помимо поддержки регистровой памяти с ECC, серверные платформы LGA1366 и LGA2011 предлагают трёх- и четырёхканальные контроллеры DDR3. И остаются, пожалуй, единственными кандидатами на апгрейд ОЗУ до 64 Гбайт, потому что не-регистровые модули памяти объёмом 16 Гбайт в природе почти не встречаются. Зато в LGA2011 разгон памяти стал легко осуществим вплоть до 2400 МГц.
  • практически все процессоры на базе микроархитектур Sandy Bridge и Ivy Bridge (LGA1155) поддерживают оперативную память с частотой до 1333 МГц. Поднять частоту тактового генератора и получить таким образом «лёгкий» разгон в этом поколении Intel Core уже нельзя. Но модели с разблокированным множителем и «правильной» материнской платой способны выйти далеко за рамки пресловутых 1333 МГц, поэтому для Z-чипсетов и процессоров с суффиксом K есть смысл потратиться на модули HyperX Fury HX318C10F — штатные 1866 МГц «гонибельны» практически до предельных для Bridge-процессоров величин. Мало не покажется!
  • LGA1150, носитель чипов на базе микроархитектур Haswell и Broadwell стала последней из «гражданских» платформ Intel с поддержкой DDR3, но в методах взаимодействия с ОЗУ почти не изменилась со времён Sandy Bridge и Ivy Bridge. Разве что поддержка массовых моделей DDR3 с частотой 1600 МГц наконец воплотилась в жизнь. Если же говорить о разгоне, то теоретический максимум для процессоров с разблокированными множителями при оверклокерских матплатах составляет 2933 МГц! Максимум есть максимум, но с поддержкой профилей XMP в современных модулях DDR3 достичь высоких частот на стареющим типе памяти уже не сложно.

Кстати, именно в эпоху LGA1150 усилиями разработчиков ноутбуков в обиход вошла память DDR3L (хотя её производство стартовало ещё в 2008 году). Она потребляет чуть меньше энергии (1,35В против 1,5В в «просто» DDR3), совместима со всеми старыми чипсетами, которые вышли до её распространения на рынке. А вот устанавливать DDR3 при 1,5В в ноутбуки, которым «по зубам» только DDR3L уже нежелательно — память либо не будет работать вообще, либо сработается с компьютером некорректно.

DDR4 — самая быстрая, самая элементарная в апгрейде и покупке память

Язык не поворачивается назвать память DDR4 SDRAM новинкой — всё-таки процессоры Intel Skylake, первые массовые CPU с DDR4 на борту, вышли ещё 2015 году и успели заиметь «рестайлинг» в лице чуть более оптимизированных и эффективных в разгоне Kaby Lake. А в 2016 году платформу с поддержкой DDR4 продемонстрировала AMD. Правда, всего лишь продемонстрировала, потому что сокет AM4 предназначен для процессоров AMD «наконец-то серьёзная конкуренция» RyZEN, которые только-только рассекретили.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 10

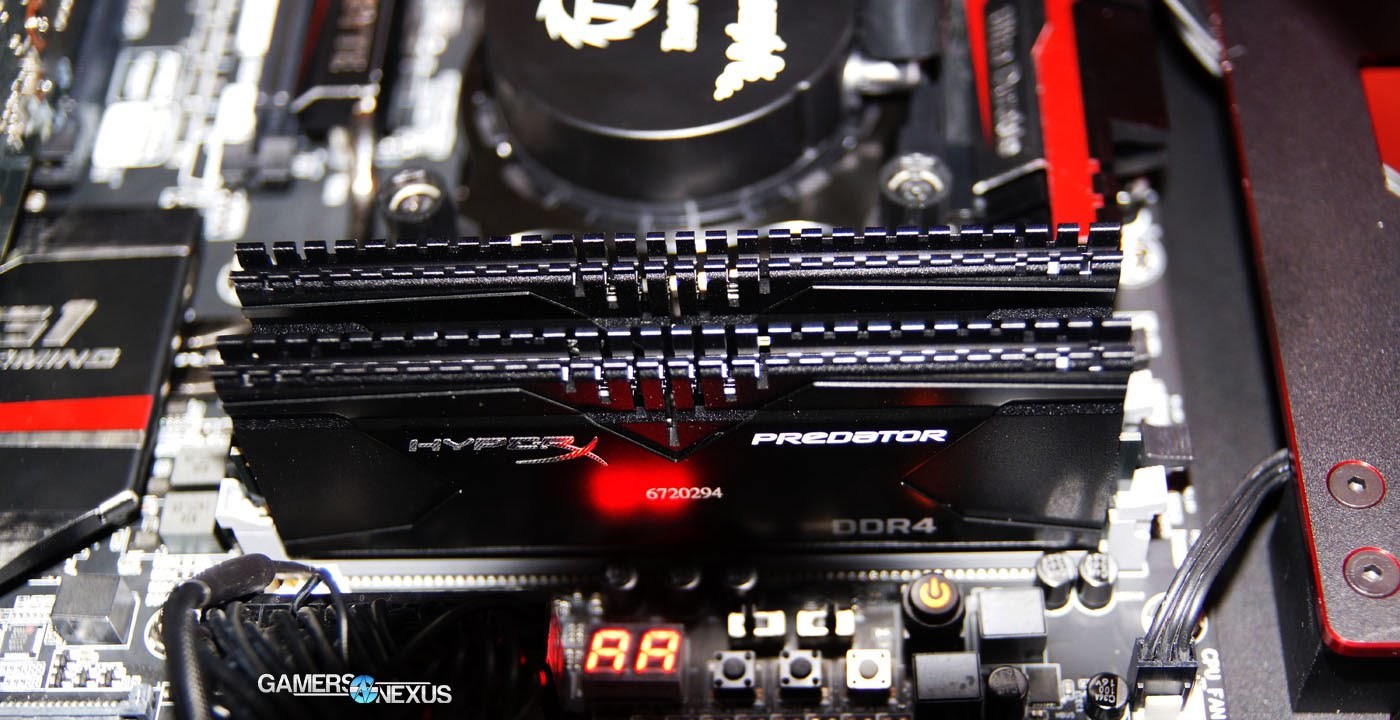

DDR4 ещё совсем юн, но для того, чтобы раскрыть потенциал четырёхканальных контроллеров платформы Intel LGA 2011-v3, уже сейчас нужна оверклокерская память

С выбором памяти для сверхновых платформ всё предельно просто — частота массовых модулей DDR4 стартует с 2133 МГц (они достижимы и на DDR3, но «в прыжке»), а объём — с 4 Гбайт. Но покупать «стартовую» конфигурацию DDR4 сегодня настолько же недальновидно, как довольствоваться DDR3 с частотой 800 МГц на заре её появления.

Встроенный в процессоры на базе платформы LGA1151 контроллер памяти двухканальный, а это значит, что по-хорошему нужно уложиться в пару модулей, ёмкости которых хватит для современных игр. Сегодня такой объём составляет 16 Гбайт (нет, мы не шутим — с 8 Гбайт ОЗУ в 2017 году уже не получится «ни в чём себе не отказывать»), а что касается тактовой частоты, правильным мейнстримом стала память DDR4-2400.

В серверных/экстремальных процессорах для платформы LGA 2011-v3 контроллер памяти уже четырёхканальный, а из всех разновидностей ОЗУ де-юре поддерживается только DDR4-2133, но разгон памяти на базе чипсета Intel X99 с Intel Core i7 Extreme даётся не легко, а очень легко. Ну а компьютеру для максималистов нужна память для максималистов — например, «жэстачайшая» HyperX Predator DDR4 HX432C16PB3K2 с тактовой частотой 3200 МГц. Согласно принципу «гулять так гулять» укомплектовывать платформу LGA 2011-v3 нужно всеми четырьмя модулями — только в этом случае четырёхканальный контроллер сможет реализовать весь скоростной потенциал подсистемы памяти.

Чтобы не зубрить правила и исключения

Что можно добавить к описанным выше нюансам выбора? Много чего: специфические моноблоки неттопы с нереференсным дизайном комплектующих, ноутбуки одной и той же модели с абсолютно разным потенциалом для апгрейда, отдельные капризные модели материнских плат и другие «грабли», на которые легко наткнуться, если вы не следили за тенденциями в железе на форумах энтузиастов.

На этот случай Kingston предлагает онлайн-конфигуратор. С его помощью можно подобрать гарантированно совместимую и эффективную оперативную память для десктопов, рабочих станций, неттопов, ультрабуков, серверов, планшетов и других устройств.
Есть резон сверить совместимость начинки ПК с памятью, которую вы присмотрели для покупки, чтобы не возвращаться в магазин и пояснять консультантам, что «память-то работоспособная, но моему компьютеру нужна DDR3-1600, которая не совсем обычная DDR3-1600».

Не бросайте стариков на произвол судьбы!

Вам не показалось — модернизация памяти и вправду тем хлопотнее, чем старее компьютер. Эта статья не охватывает все возможные трудности и частности в выборе памяти (это почти невозможно физически, и вы бы утомились одолевать сводку подобных мелочей целиком) Но это не повод отправлять всё ещё работоспособное железо на свалку истории.

КВН: Купил — включил — не работает. О чём нельзя забывать при апгрейде памяти в компьютере - 11
Зажечь можно в любом возрасте

Потому что устаревшие с наших оверклокерско-энтузиастских колоколен ПК всё ещё могут сослужить добрую службу менее амбициозным пользователям или переквалифицироваться в домашний сервер/медиацентр, а уж очередную песню «бессмертному» Sandy Bridge, который отметил шестилетие и всё ещё хорош, сегодня исполнять не будем. Высокого вам быстродействия и попутного ветра в модернизации ПК!
