Пульсации светового потока современных источников света ограничиваются санитарными нормами, и с каждым годом уменьшаются. А на пульсации яркости экранов санитарных норм нет. При том, что в мониторы и телефоны люди уже смотрят дольше, чем на офлайн-сцены.

Пульсации яркости: факты, механизмы и нормы - 1

Разберемся, как и на что влияет пульсация яркости наблюдаемых сцен, и как в действительности пульсируют источники света и экраны.

Механизм воздействия пульсаций яркости на здоровье человека

Энцефалограмма человека с характерным пиком на частоте пульсирующего освещения еще с 60-х годов публиковалась как доказательство вредного действия пульсаций освещенности на нервную систему.

Пульсации яркости: факты, механизмы и нормы - 2

Слева — контрольная ЭЭГ, справа — с пиком на частоте 120 Гц при включении освещения, пульсирующего с частотой 120 Гц.

Сегодня же, по мнению нейрофизиологов, навязывание нервной системе высокочастотного дополнительного ритма повредить не может. Картинка всего лишь показывает восприимчивость нервной системы к пульсациям освещенности. Вылезает на ЭЭГ пик с частотой изменения значимого параметра окружающей среды — молодец, здоров!

Однако, при длительной напряженной зрительной работе выраженные пульсации освещения действительно вредны, так как мешают движению взгляда.

Пульсации яркости: факты, механизмы и нормы - 3

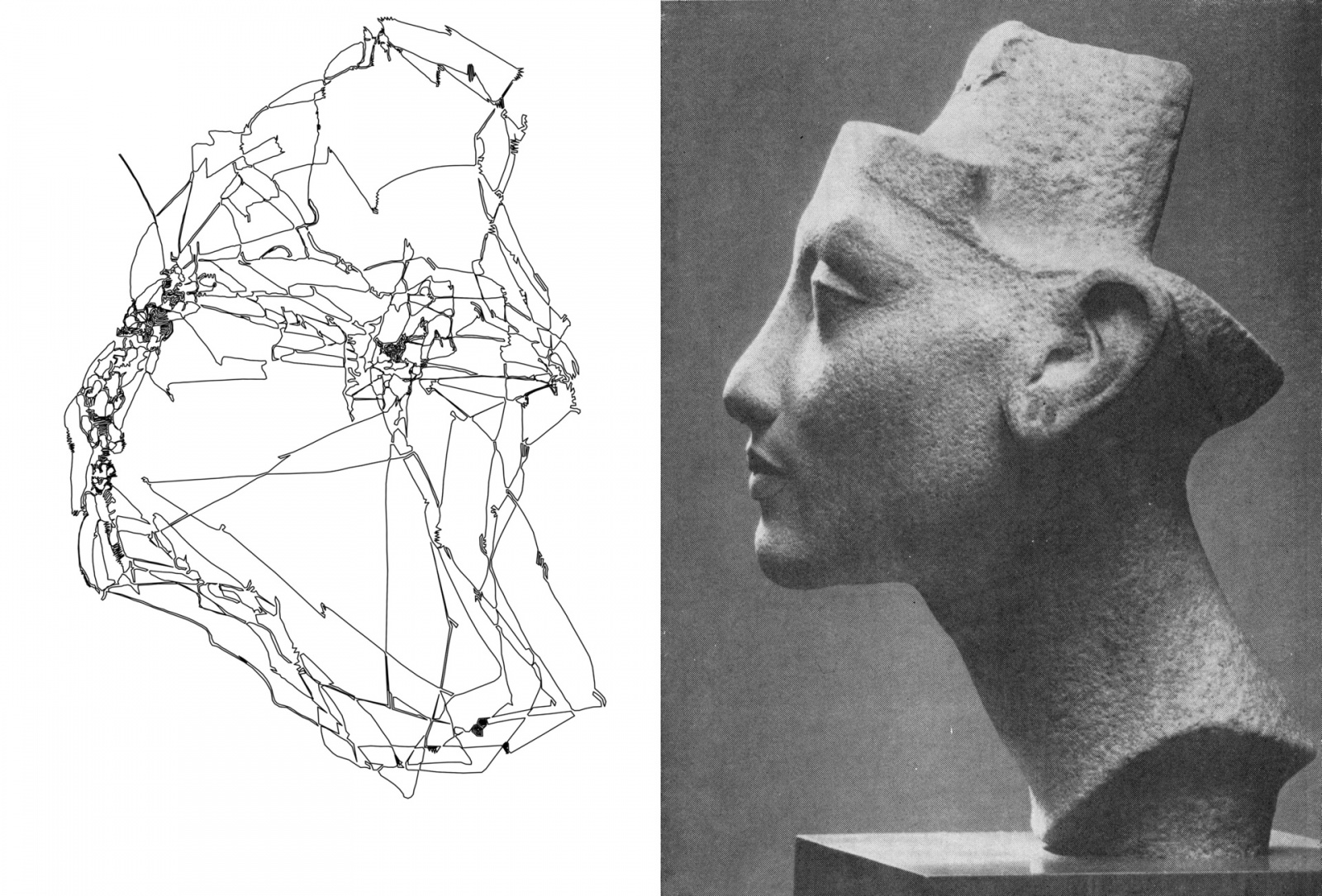

Застывший взгляд слеп, чтобы видеть, нужно взгляд перемещать. Движение взгляда по лицу одной из самых красивых женщин в истории, Альфред Ярбус, 1965г.

Взгляд человека перемещается скачкообразно — саккадами. Пульсации на частотах 100 Гц и более сознанием не воспринимаются, но провалы освещенности в короткий миг перескока мешают взгляду «зацепиться» за новую точку.

Один и тот же эффект проявляется при быстром движении объекта (карандашный тест), сдвиге фотоаппарата, и быстром перемещении взгляда: наблюдатель видит прерывистый след из фантомов освещенных объектов. Это затрудняет перемещение взгляда на намеченную цель, саккады становятся более частыми и хаотичными.

Пульсации яркости: факты, механизмы и нормы - 4

Появление фантомов перемещающихся объектов при пульсирующем освещении.

Наиболее полным и достоверным обобщением современных данных о влиянии пульсаций освещения на здоровье человека является документ "IEEE Recommended Practices for Modulating Current in High-Brightness LEDs for Mitigating Health Risks to Viewers". Исследования, на которые ссылается документ, показывают следующее:

  1. Высокочастотные пульсации освещенности вызывают повышенную усталость, снижение производительности зрительной работы, усталость глаз, головные боли и тревожность.
  2. С увеличением глубины пульсаций выраженность негативного воздействия растет.
  3. С ростом частоты риски негативного воздействия снижаются.

Самая оптимистичная оценка верхней границы воздействия пульсаций по частоте основана на том, что характерное время развития потенциала действия нервного волокна человека 5 мс, что соответствует ширине полосы пропускания 200 Гц. Отечественный ГОСТ предписывает не учитывать пульсации или гармоники сложных пульсаций на частота более 300 Гц. Однако на практике сложная система из большого числа взаимодействующих нейронов реагирует на частоты до килогерца.

IEEE вводит следующие критерии уровней риска:

  1. низкому уровню риска на частотах менее f = 90 Гц соответствует уровень пульсаций, в процентах не превышающий 0,025⋅f; более 90 Гц — не превышающий 0,08⋅f. При частотах более 1250 Гц ограничений на уровень пульсаций нет. Для актуальной частоты 100 Гц уровни пульсации, соответствующие низкому уровню риска, — не выше 8 %.
  2. безопасный уровень глубины пульсаций при котором нет статистически выявляемого воздействия — 0,01⋅f для частот ниже 90 Гц и 0,0333⋅f для частот выше 90 Гц. Для частоты 100 Гц заведомо безопасный уровень пульсаций — не выше 3 %.

Что о пульсациях яркости говорит закон

Отечественные стандарты нормируют «просто пульсации» на частотах до 300 Гц, и это правильно, так как заставить миллионы людей учитывать спектральные особенности пульсирующего освещения нереально, хорошо бы учли хоть одну цифру.

Но одной цифры все равно не получилось, санитарные нормы еще со времен СССР регламентируют уровень пульсаций в разных ситуациях не выше 20 %, 15 %, 10 % и 5 %. И со временем количество нормативных документов, указывающих в каких случаях допустимы какие пульсации, становится только больше.

Но во внегосударственных стандартах можно и нужно использовать упрощенные нормы. Достаточно принять, что в местах постоянного пребывания людей допустимы пульсации не выше 3 %. Это и обосновано, и заведомо соответствует всем санитарным нормативам, и в большинстве случаев выполняется автоматически.

Еще пять лет назад добиться пульсаций яркости, например, светодиодного светильника, менее 15 % было чрезвычайно трудно. И сегодня попадаются экземпляры с уровнем пульсаций в десятки процентов, особенно часто среди малогабаритных ламп (типа G9 и т.п.) из-за трудностей размещения полнофункционального драйвера в столь в малом объеме да еще и за малые деньги. Но для типичного современного добросовестно изготовленного светодиодного светильника пульсации освещенности на уровне 1-2 % — норма. И превосходная норма!

Но не стоит быть перфекционистом. Требовать сегодня уровень пульсации 0,5 % и менее — значит напороться на завышенную цену, а подчас и на обман. Неоправданно дорого производить что-то идеальное, это подтвердит любой разработчик. Покупатель же общается не с разработчиком, а с менеджером, чья работа обещать «— да, конечно, у нас ровно то, что вам нужно».

Реальные значения пульсаций яркости

В 2015 году я в должности и.о. главного редактора журнала «Светотехника» курировал исследование фактических параметров светотехнических приборов рынка. В том числе мы передали в LampTest.ru 5 штук обследованных в аккредитованной лаборатории лампочек, и убедившись, что результаты измерений AlexeyNadezhin совпадают с нашими, включили в статистику данные по более чем четыремстам лампочкам из его проекта.

И со студентами кафедры Светотехники МЭИ измерили спектр и глубину пульсаций 111 разных моделей мониторов найденных в комнатах общежития МЭИ. В работе использовали внесенный в реестр средств измерений и поверенный люксметр-яркомер-пульсметр «еЛайт02».

И вот что выявили:

Типичный уровень пульсаций уличных натриевых светильников — около 30 %. Типичный уровень пульсаций люминесцентных светильников 4×18 с «классическим» ЭМПРА, стоящих в большинстве учреждений и учебных заведений — более 40 %.

Пульсации яркости: факты, механизмы и нормы - 5

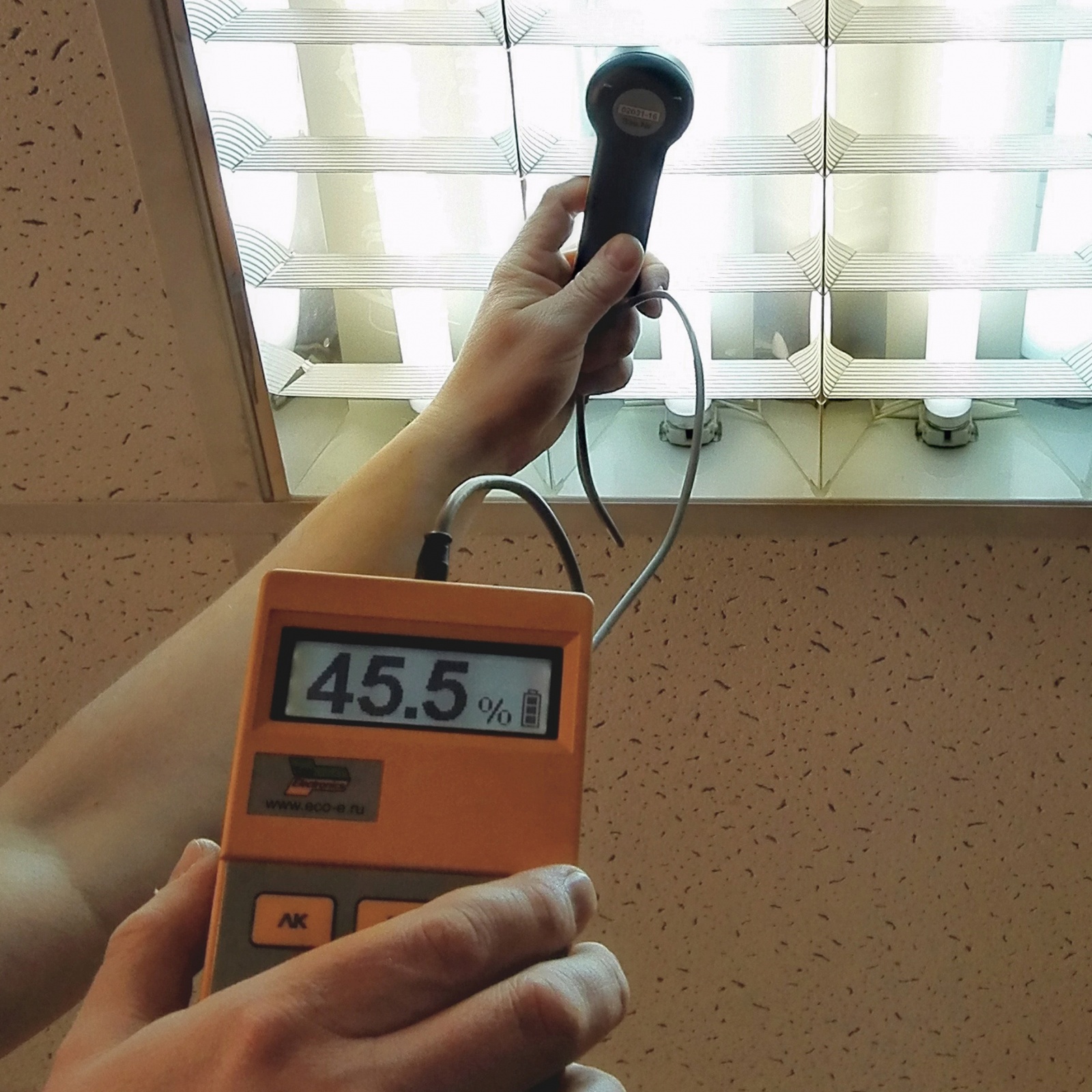

Типичный люминесцентный светильник пульсирует на удвоенной частоте сетевого напряжения 100 Гц с глубиной пульсаций более 40 %.

Лампы накаливания пульсируют меньше люминесцентных, но тоже будь здоров. Данные LampTest согласуются с данными, полученными прямым измерением в лаборатории компании Эко-Е ее техническим директором Сергеем Мамаевым, куда я для измерений привез сумку разнообразных лампочек накаливания, купленных в крупных сетевых магазинах. С ростом мощности свечение нити накаливания становится более инерционным, уровень пульсаций падает, но все равно остается выше приемлемого значения.

Пульсации яркости: факты, механизмы и нормы - 6

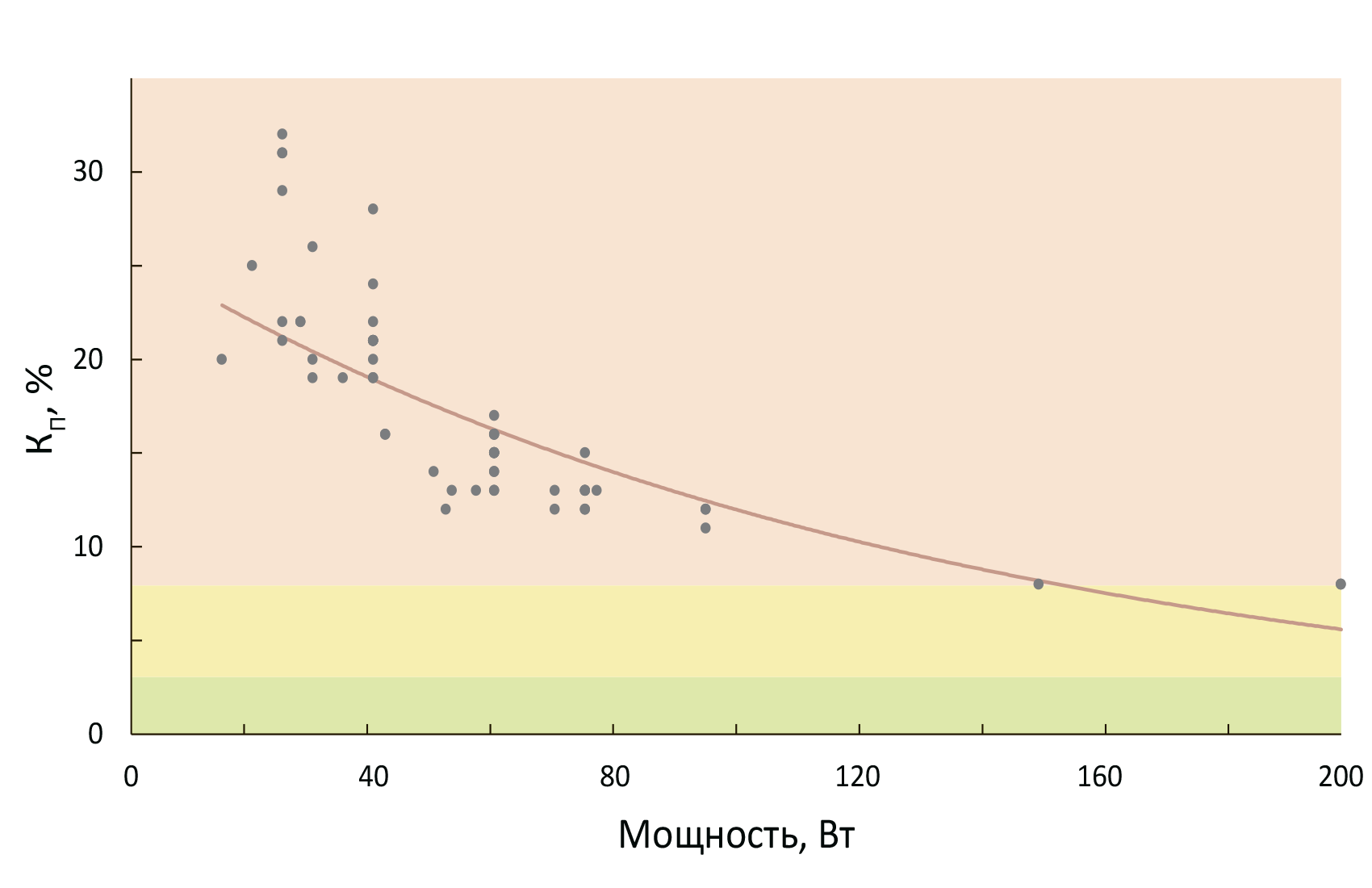

Пульсации светового потока ламп накаливания разных мощностей. Здесь и далее зеленым выделен заведомо безопасный уровень по критериям IEEE.

Люминесцентные лампы пульсируют примерно вдвое меньше ламп накаливания (6-10% против 15-20%). Светодиодные лампы бывают двух разновидностей — большая часть очень хороша, меньшая пульсирует как угодно вплоть до 100 % (ужас-ужас). Светодиодные светильники всех мастей большей частью хороши, пульсации низкие.

Пульсации яркости: факты, механизмы и нормы - 7

Коэффициент пульсации исследованных КЛЛ (а), СД ламп (б) и офисных светодиодных светильников, уличных и промышленных светодиодных светильников (г).

В 2016-2017 годах я совмещал должность руководителя производственной светотехнической лаборатории и измерил множество светильников разных производителей. Сегодня уровень пульсаций светодиодного светильника выше 10 % вызывает удивление. Значения до 3 % — фактическая норма.

И эти изменения произошли стремительно. Недавно попали в руки БУ-шные экземпляры одного из лучших трековых светильников для освещения музеев — ERCO. Эффективность около 90 лм/вт при КЦТ=3000 К и Ra=90 — уровень для ERCO двух-трехлетней давности, но приемлем и сегодня. Но что такое: поворачиваю гониометр со светильником и вижу на экране свистопляску, проверяю уровень пульсаций — более 30 %. Породистые источники питания Tridonic из этих светильников придется выкидывать и заменять на любые современные с пульсацией ~1 %.

Ну и самое интересное — пульсации яркости экранов мониторов. Наиболее жестко уровни пульсаций отечественные нормативы ограничивают в помещениях с дисплеями из-за следующего обстоятельства: если освещать сцену одновременно двумя пульсирующими на разной частоте источниками, на нервную систему воздействуют и обе эти частоты и целый букет их производных, включая низкочастотную разницу. Еще в СССР не знали как бороться с пульсацией яркости мониторов и привычно «завернули гайки» светотехникам.

Пульсация яркости мониторов и экранов вызвана ШИМ-регулировкой подсветки, поэтому на 100 % яркости пульсация как правило равна нулю, и при уменьшении яркости растет. Для примера у монитора AOC i2769vm при максимальной яркости пульсации отсутствуют, при 95% яркости пульсации составляют 8,5%; при половинной яркости (см. рисунок ниже) достигают 100%; а при яркости меньше половины глубина пульсаций все также 100%, но между вспышками света появляются паузы темноты.

Пульсации яркости: факты, механизмы и нормы - 8

Характер пульсаций яркости экрана AOC i2769vm. Здесь и ниже приведены скриншоты программы Эколайт-АП

Типичный пример характера и спектра пульсаций экрана смартфона на примере Samsung S7 Edge — при понижении яркости пульсации растут с 5 % до 69 %, и с 60 Гц на 241 Гц меняется частота основной гармоники. Возможно изменение частоты связано с конструктивной особенностью самосветящихся AMOLED-экранов. Отметим, что повышение частоты по критериям IEEE не вывело параметры пульсаций экранов из опасной зоны.

Пульсации яркости: факты, механизмы и нормы - 9

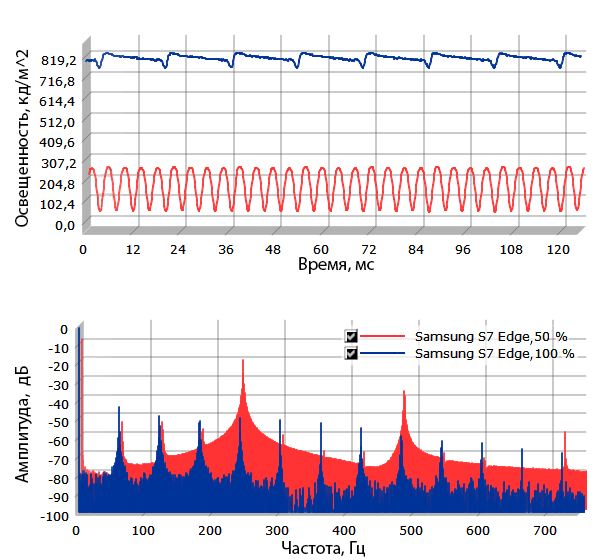

Форма (вверху) и спектр пульсации (внизу) яркости экрана Samsung S7 Edge при уровнях яркости 100 % и 50 %.

Поэтому перед измерениями для статистики яркость мониторов и экранов смартфонов выставлялась на 50 %. Результаты катастрофические. В зеленую и даже в желтую зону попала лишь незначительная доля экземпляров. У части экранов основная гармоника на частоте менее 70 Гц, что по данным IEEE приводит к выраженным недомоганиям, головным болям и даже эпилептическим припадкам.

Пульсации яркости: факты, механизмы и нормы - 10

Частота и глубина пульсации экранов мониторов, ноутбуков и носимой электроники.

Является ли пульсация экрана телефона катастрофой? Нет, но при чтении желательно выставлять яркость на 100 %, а в транспорте смотреть не в телефон, а на девушек.

Примечание 1: Пост является популярным изложением результатов, опубликованных в Оптическом журнале на русском языке и в OSA publishing на английском языке.
Примечание 2: Если вы в Москве, и имеете доступ к большому объему включенных мониторов и телефонов (шоурум магазина электроники?), предлагаю все ваши устройства перемерить.
