Если в первой публикации мы говорили об общей теории радиолюбительской работы в поле, то сегодня мы поговорим о техническом обеспечении полевых выездов, рассмотрим нашу питающую аппаратуру, аппаратуру связи и конечно антенно-фидерное хозяйство.

Энергопитание

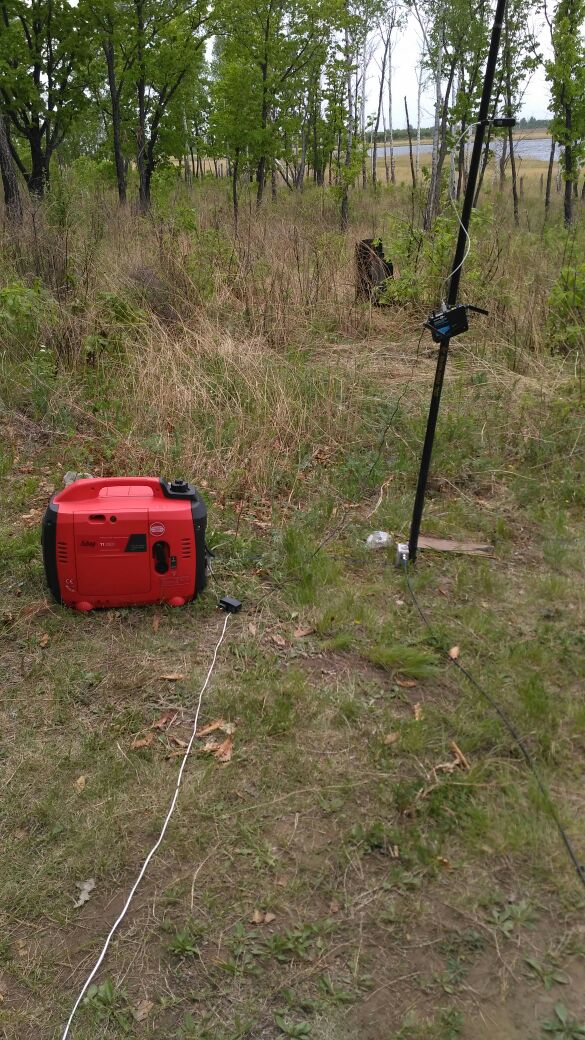

В чистом поле или на берегу речки радиолюбителью электроэнергию взять практически неоткуда, приходится привозить ее с собой в том или ином виде. И самое первое что приходит на ум это электрогенератор. Разумеется и мы возим его с собой, у нас это инверторный бензиновый генератор Fubag TI 2600, его мощности в 2300 Вт хватает с лихвой на питание всей нашей аппаратуры, а так же освещения, хватит его в будущем и на питание усилителя, который мы планируем брать в поле со следующего года.

Аппаратное обеспечение полевого радиолюбителя - 1

Обычно генератор устанавливается метров за 20-30 от ШЕКа, где-нибудь под берегом речки, что бы сильно не тарахтел и ветерком уносило дымок, генератор в обязательном порядке заземляется для уменьшения помех. Так как большинство радиолюбительских трансиверов имеют напряжение питания 13,8В, то в случае питания от генератора обязательными являются так же сетевые блоки питания, обычно импульсные из за своего малого веса и габаритов, преобразовывающие 230В выдаваемые генератором в постоянные 13,8В необходимые трансиверу. Питание в 13,8В позволяет очень просто напрямую подключать трансиверы к аккумуляторам и борт-сети автомобиля, о чем написано ниже.

Второе по частоте применения, но далеко не по важности, средство это аккумуляторы. Генератор на низкочастотных диапазонах, частично на 40 метрах, но особенно на 80 и 160 начинает шуметь в радиоэфир, это проявляется в назойливом треске. Поэтому на 80 мы обычно работаем от аккумуляторов, предварительно заряженных дома, это обычные свинцовые аккумуляторы на 40-120 Ач, от автомобиля и от базовых сотовых станций, особенно удобны последние, они высокие и плоские, с удобными ручками для переноски и большой емкостью.

Третье, бортовая сеть автомобиля. Применяется этот способ питания обычно при выездах на несколько часов в поле зимой, когда разворачивается легкая однодиапазонная антенна, а работа ведется из салола автомобиля. Двигатель тебя и греет и питает аппаратуру. Маломощный трансивер до 60Вт обычно у меня питается прямо от прикуривателя, тока обеспечиваемого прикуривателем при этом достаточно. Более мощный трансивер на 100Вт уже необходимо подключать кабелем от аккумулятора, потому что токи потребления тут уже порядка 20А.

Нельзя не упомянуть солнечную энергию. К сожалению в нашей практики мы ее практически не используем. Определенные опыты в этом плане проводились нашим коллегой, несколько солнечных батарей общей площадью порядка 2 квадратных метров (к сожалению точные параметры тока и напряжения а так же тип батарей мне не известны) заряжали днем аккумуляторы, но на сколько мне известно сколько-нибудь серьезно зарядить автомобильный аккумулятор тогда мы не смогли и токами потребления трансивера мы его посадили достаточно быстро. Вообще солнечная зарядка представляется мне довольно интересной темой, но скорее всего не с свинцовыми аккумуляторами. К сожалению проверить это детально на данный момент возможности нет.

Аппаратура связи

Стандартные радиолюбительские трансиверы как правило достаточно габаритны, тяжелы, и в поле мы их обычно не возим. Сейчас в поле мы используем два аппарата, это Yaesu FT-857D и трансивер SW-2013, являющийся разработкой украинского радиолюбителя. Оба эти трансивера способны работать на всех любительских КВ диапазонах, а так же на УКВ диапазоне 2м. Первый выдает мощность до 100Вт и является у нас основным, второй выдает до 60ВТ в зависимости от диапазона.

Аппаратное обеспечение полевого радиолюбителя - 2

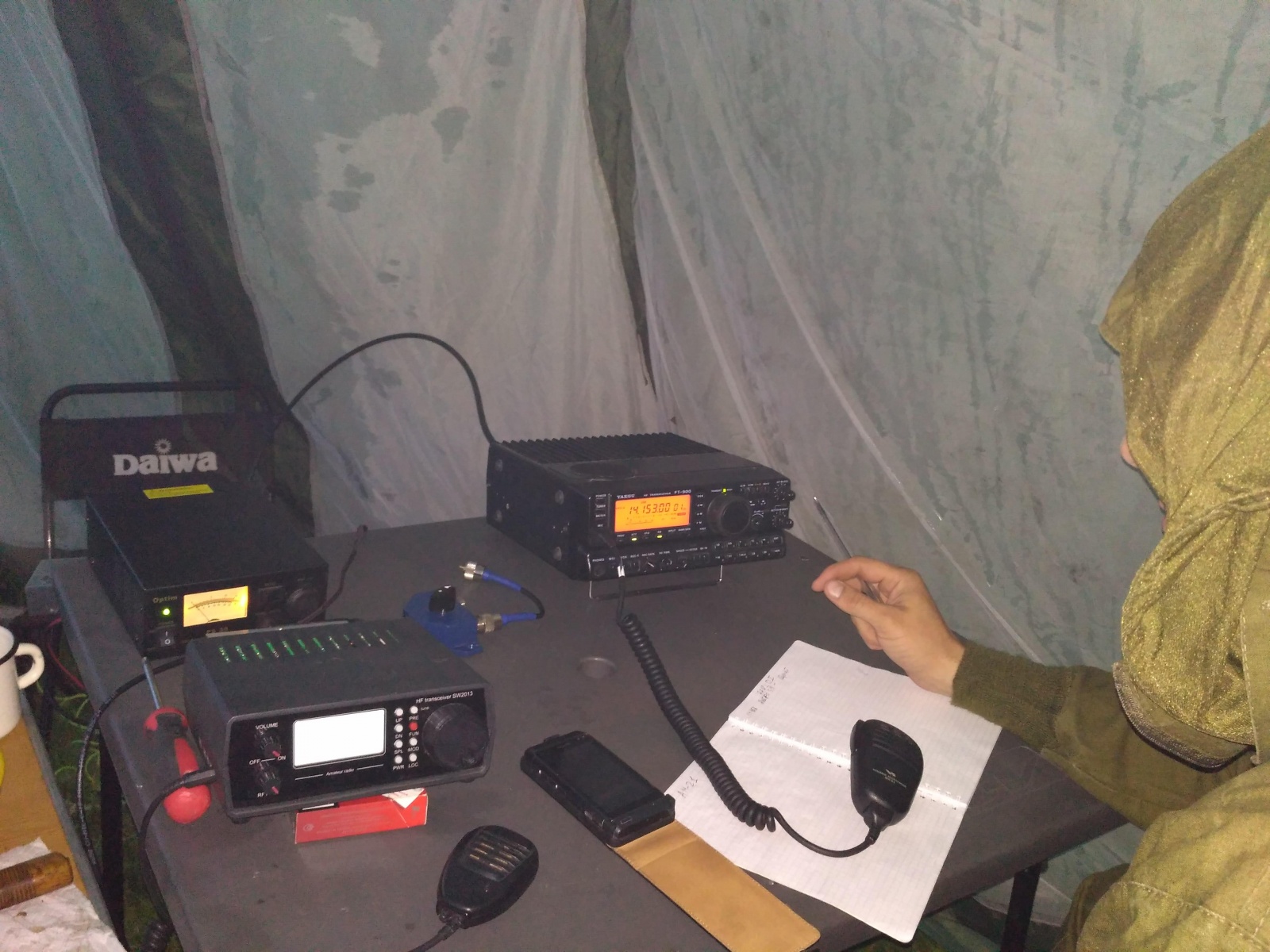

На этом фото слева внизу можно видеть трансивер SW-2013 и трансивер Yaesu FT-900, который мы тоже как то вывозили для работы в поле.

Чем мне нравится SW-2013 так это своими великолепными характеристиками по чувствительности и динамическому диапазону, при своих весьма малых габаритах и массе.

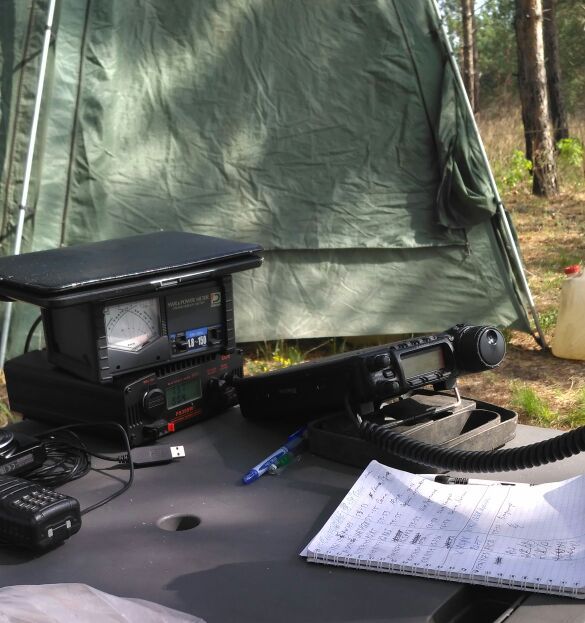

Ну а трансивер Yaesu FT-857D в представлении вообще не нуждается, это рабочая лошадка, которую знают и любят множество радиолюбителей за его надежность, мощность, габариты и прекрасную эргономику.

Аппаратное обеспечение полевого радиолюбителя - 3

Очень бы хотелось попробовать в поле работу на SDR трансиверы, но тут на все влияет финансовая сторона вопроса, хорошие SDR пока довольно не дешевы.

Иногда берем с собой так же измеритель КСВ/мощности. Не сказать что бы он так уж был нужен, ведь все антенны мы перед началом работы проверяем подстраиваем на минимум КСВ, но иногда приятно смотреть на двигающиеся стрелки.

Подключается этот прибор между трансивером и антенной. Его можно видеть на фото выше, там же где и Yaesu FT-857D.

Так же в обязательном порядке в поле с собой берется ноутбук, он нужен для работы цифровыми видами связи а так же для ведения лога. Учитывая, что сейчас большая часть территории накрыта сотовой связью, ноутбук так же подключается к интернету, для доступа на радиолюбительские кластеры.

Обязательным является антенный анализатор, он позволяет перед началом работы проверить и настроить антенны по минимуму КСВ.

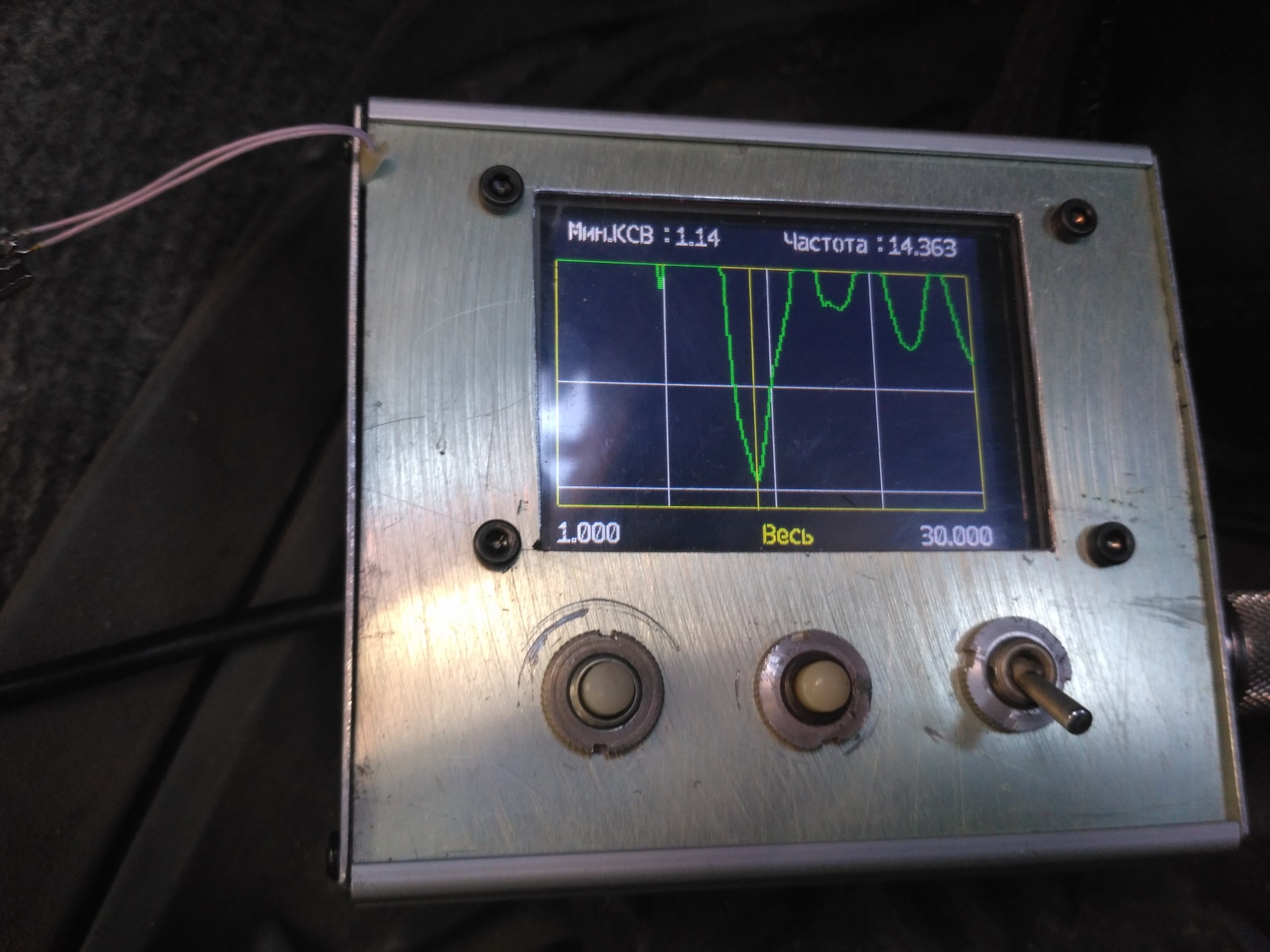

У нас в работе постоянно используются разные приборы, это например мой самодельный графический КСВ-метр

Аппаратное обеспечение полевого радиолюбителя - 4

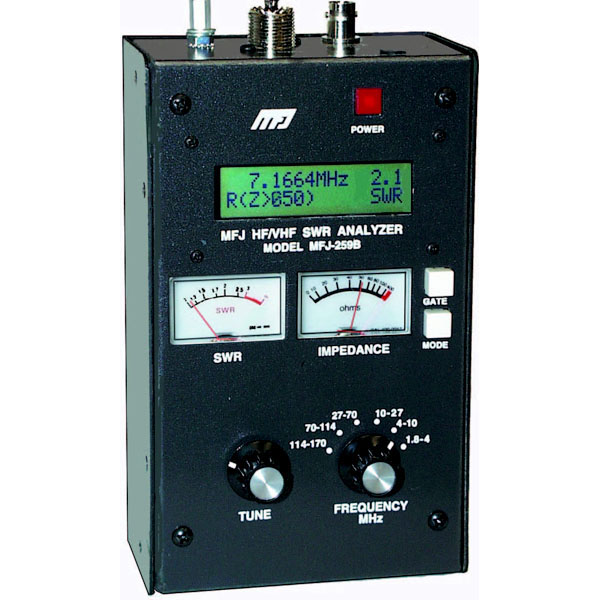

А так же антенные анализаторы AA-330 и MFJ-259B

Аппаратное обеспечение полевого радиолюбителя - 5

Аппаратное обеспечение полевого радиолюбителя - 6

Антенно-фидерное хозяйство

Начнем с фидеров, тут все просто, это обычные коаксиальные кабели с волновым сопротивлением 50 Ом оконцованные с двух сторон разъемами PL-259 длиной от 10 до 30 метров. Плюс такие же соединительные кабели длиной по 1-2 метра.

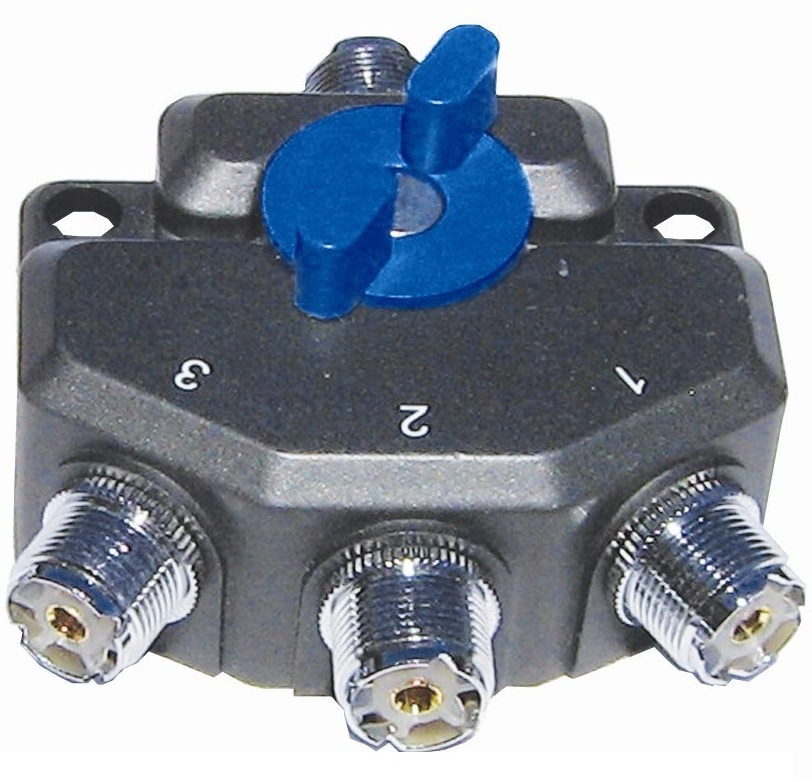

Далее идут антенные переключатели, тоже очень простое чисто механическое устройство предназначенное для подключения нескольких (2-3) к одному трансиверу либо для переключения нескольких трансиверов на одну антенну. Его можно увидеть на фото вверху, там где я показывал трансивер SW-2013, синяя коробочка лежащая на столе между трансиверами, там она на два положения, бывают так же на три и более

Аппаратное обеспечение полевого радиолюбителя - 7

Ну и наконец самое интересное, антенны. В поле обычно вывозятся антенны трех типов, это вертикалы, диполи, и направленные антенны типа Yagi. Практически все наши антенны мы делаем самостоятельно. Хотя есть в нашем наборе и парочка заводских.

Начнем с вертикалов, самый простой вертикал это удочка длиной 6 метров, по ней вертикально натягивается провод длиной 5,2 метра, второй такой же провод натягивается горизонтально на уровне 1 метр от земли в сторону корреспондента. Получается простейший вертикал на 20 метров с одним противовесом. Используется мной для выездов на пару часов в поле зимой, так как крайне быстро устанавливается и настроенный один раз практически не требует подстройки в дальнейшем. Не смотря на простейшую конструкцию у меня есть на него связи на трассах длиной до 7 тысяч километров.

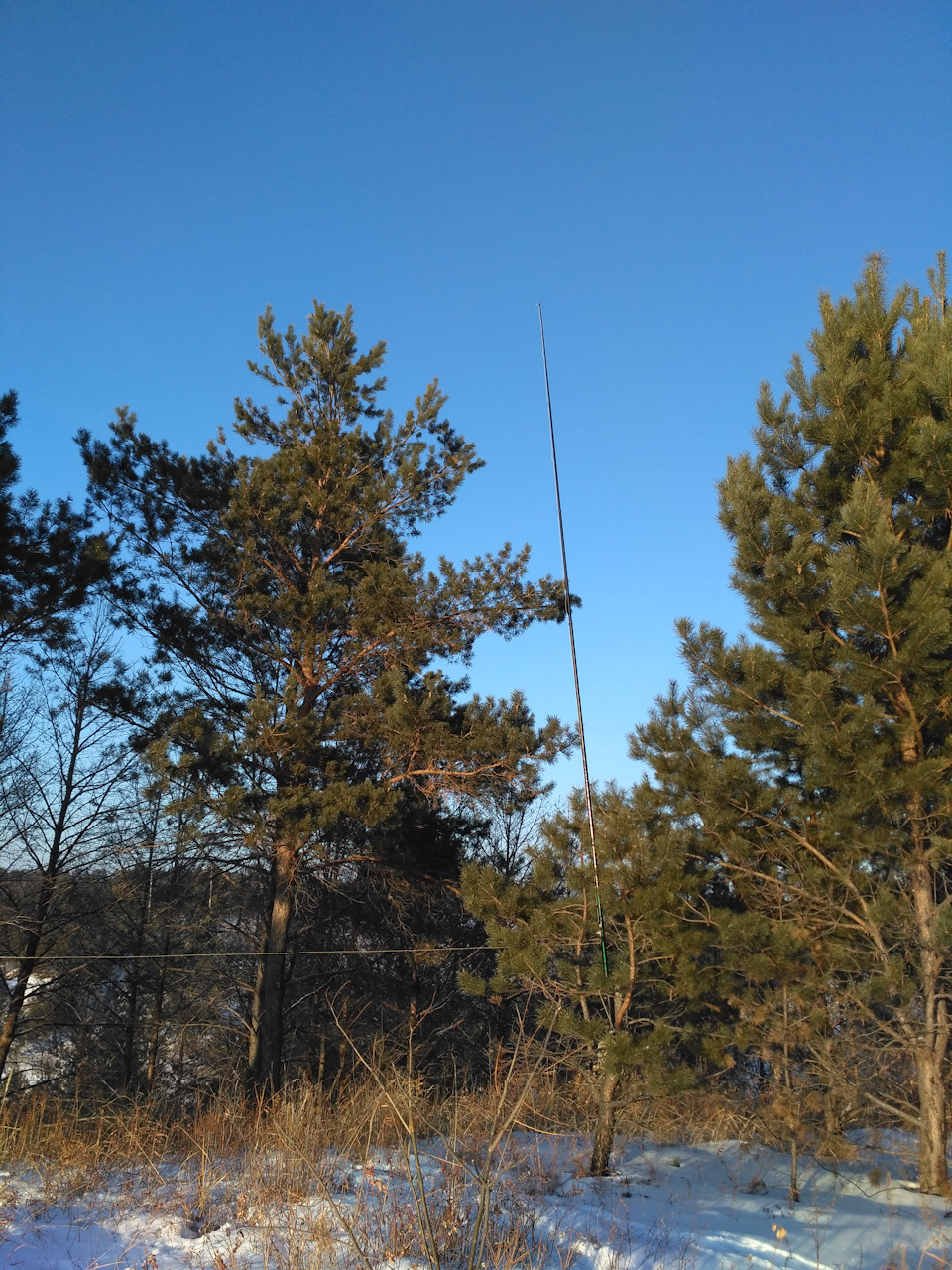

Выглядит эта антенна вот так

Аппаратное обеспечение полевого радиолюбителя - 8

после работы легко сворачивается и увозится до следующего выезда.

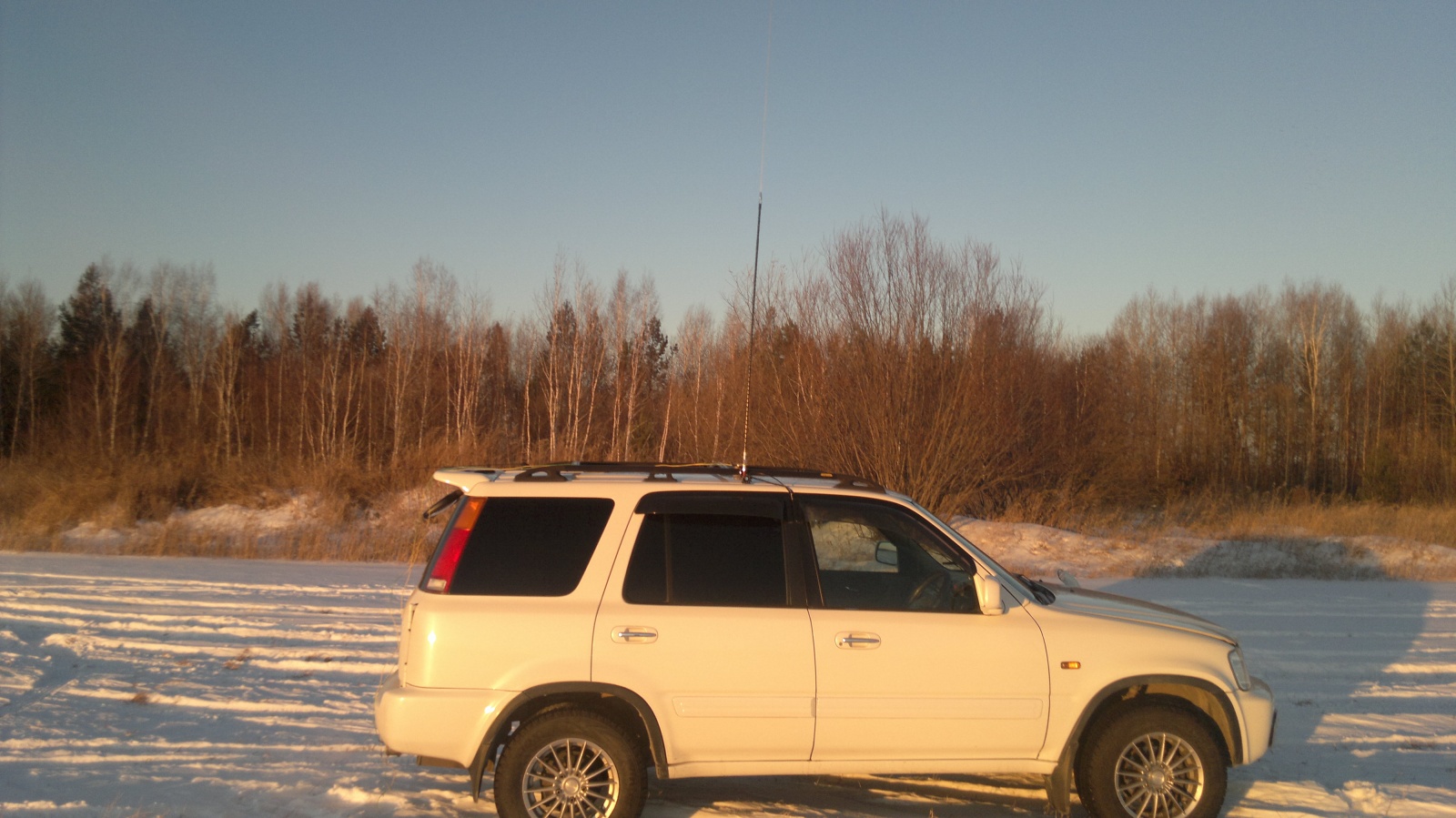

Для таких же зимних выездов моим коллегой и напарником RA0JDI используется заводская антенна MFJ-1620T

Аппаратное обеспечение полевого радиолюбителя - 9

Про диполи много рассказывать не буду, их мы практически не используем, у нас это две антенны типа Windom фирмы Радиал и самодельный диполь на 80 метровый диапазон.

А теперь самое интересное — направленные антенны. Все наши направленные антенны это разные варианты проволочных антенн. Проволочные антенны хороши тем, что очень компактно сворачиваются, имеют малый вес. Плохи они тем, что для разворачивания элементов требуются жесткие детали либо многочисленные растяжки.

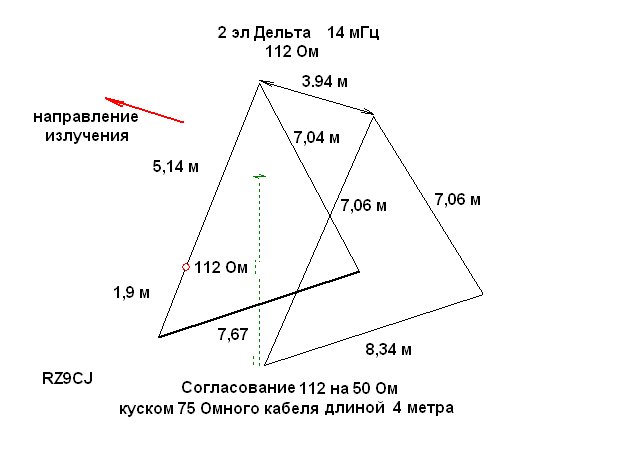

Начнем с двойной вертикальной дельты. Вот ее схема(диапазон 20 метров):

Аппаратное обеспечение полевого радиолюбителя - 10

Конструктивно она представляет из себя две вертикально стоящие удочки, на каждой из которых вертикально растянуты треугольники, углы треугольников закреплены растяжками. Данная антенна хороша тем, что из за замкнутой конструкции элементов довойно устойчива к помехам, а так же обеспечивает достаточно низкий подвес относительно земли.

К сожалению хорошего фото этой антенны у меня нет, а то плохонькое что есть смысла выкладывать не вижу, там все и так понятно по схеме.

Далее, антенна типа Hex Beam, в первой своей публикации я назвал ее Spider, это не совсем верное наименование.

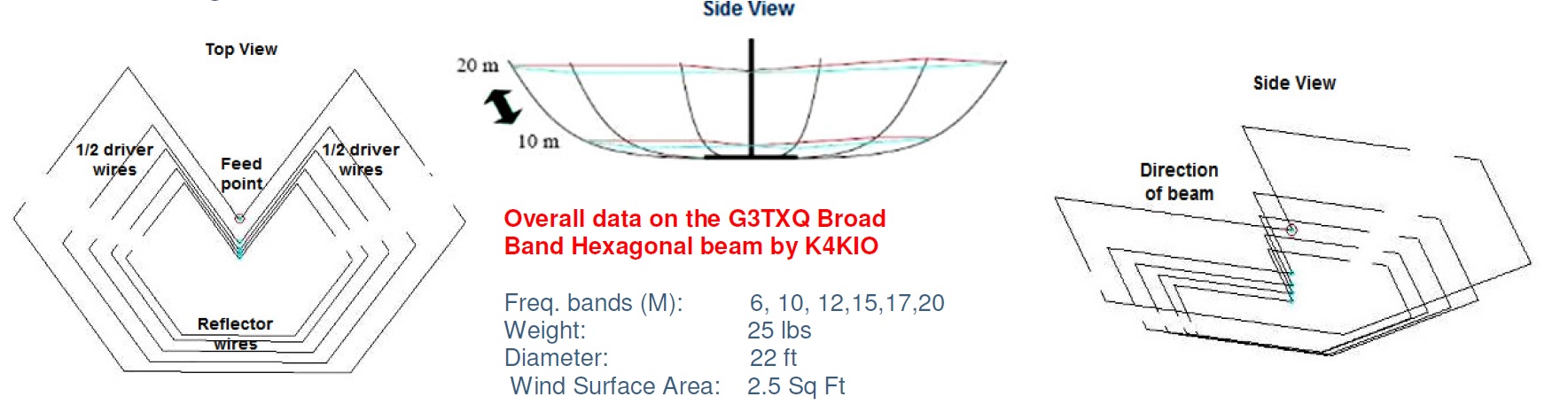

Схематично эта антенна выглядит вот так:

Аппаратное обеспечение полевого радиолюбителя - 11

Конструктивно это шестигранная пластина основания в которую вставляются 6 удочек расположенных по окружности, все удочки дугой выгибаются вверх с помощью верхних оттяжек, получается перевернутый зонтик, на который уже закрепляются элементы всех шести диапазонов. Сами элементы проволочные изогнутые. А вся конструкция в целом представляет из себя двухэлементную шестидиапазонную антенну на диапазоны 6-10-12-15-17-20 метров.

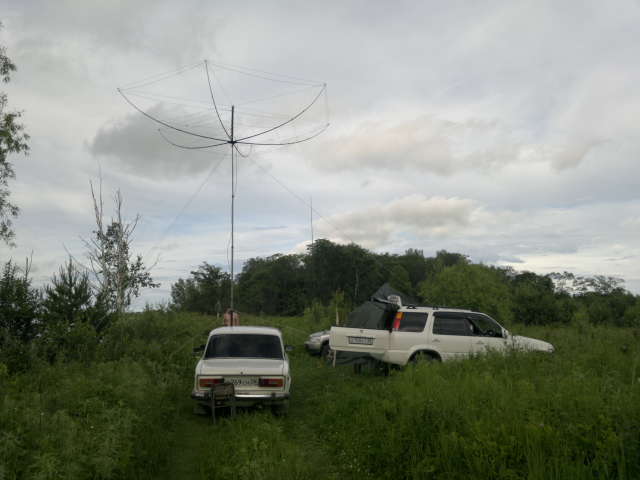

К сожалению фото процесса ее постройки и детального устройства не сохранились, выкладываю ее фото в работе.

Аппаратное обеспечение полевого радиолюбителя - 12

Аппаратное обеспечение полевого радиолюбителя - 13

Аппаратное обеспечение полевого радиолюбителя - 14

И наконец, наша относительно новая антенна. В работе она первый сезон но показала себя уже отлично. Это трехэлементная проволочная Яги на один диапазон 20 метров с подогнутыми директором и рефлектором и укороченным вибратором с Т-нагрузками по концам. Коэффициент усиления этой антенны выше чем предыдущей и, конечно, не идет ни в какое сравнение с вертикалом и диполем. Антенна эта работает, что называется, как из пушки, ну да оно и не удивительно, практически полноразмерная 3-х элементная яги на 20 это сильно.

Вот ее схема:

Аппаратное обеспечение полевого радиолюбителя - 15

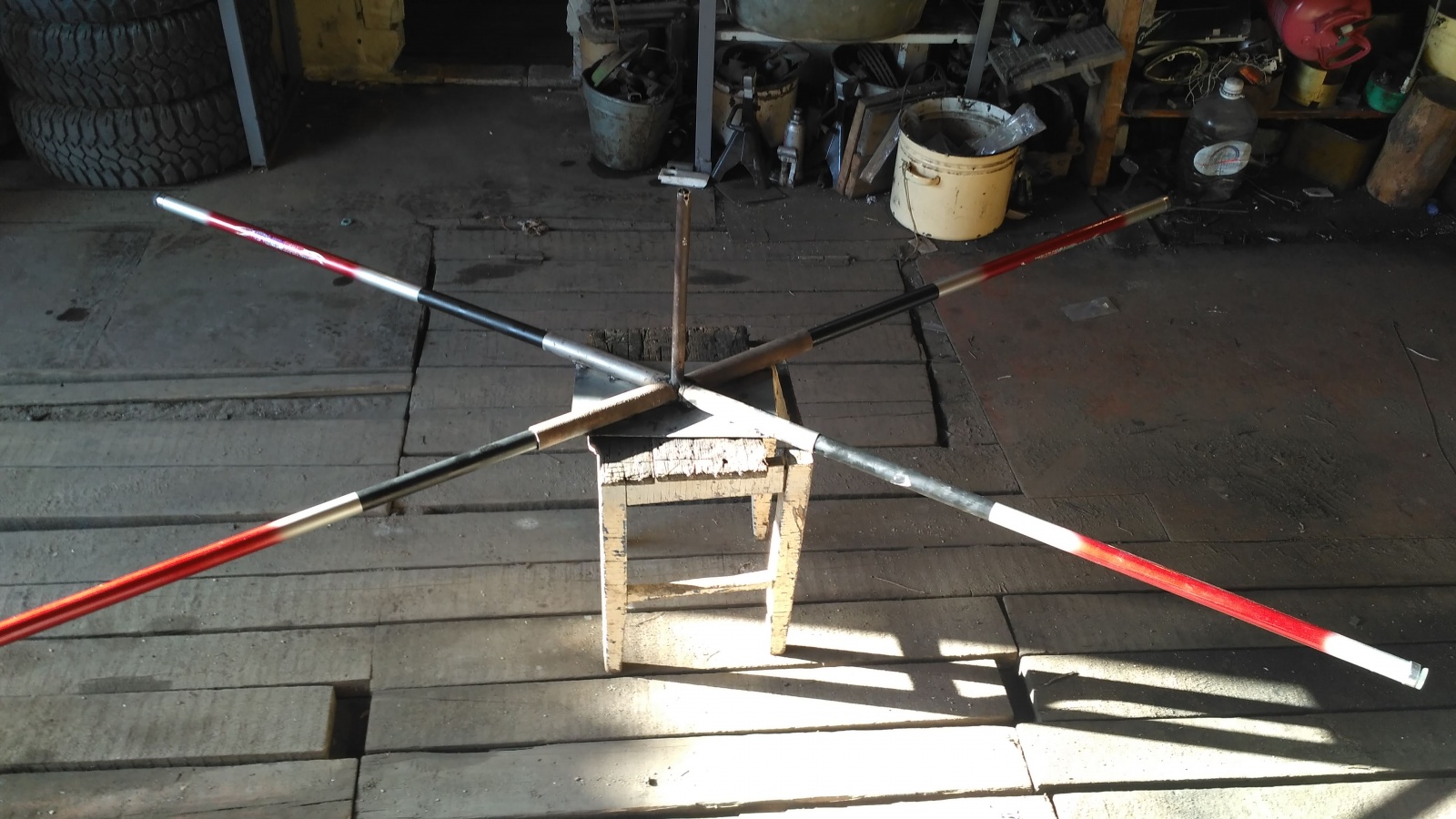

А вот так устроен центральный узел этой антенны в моем варианте:

Аппаратное обеспечение полевого радиолюбителя - 16

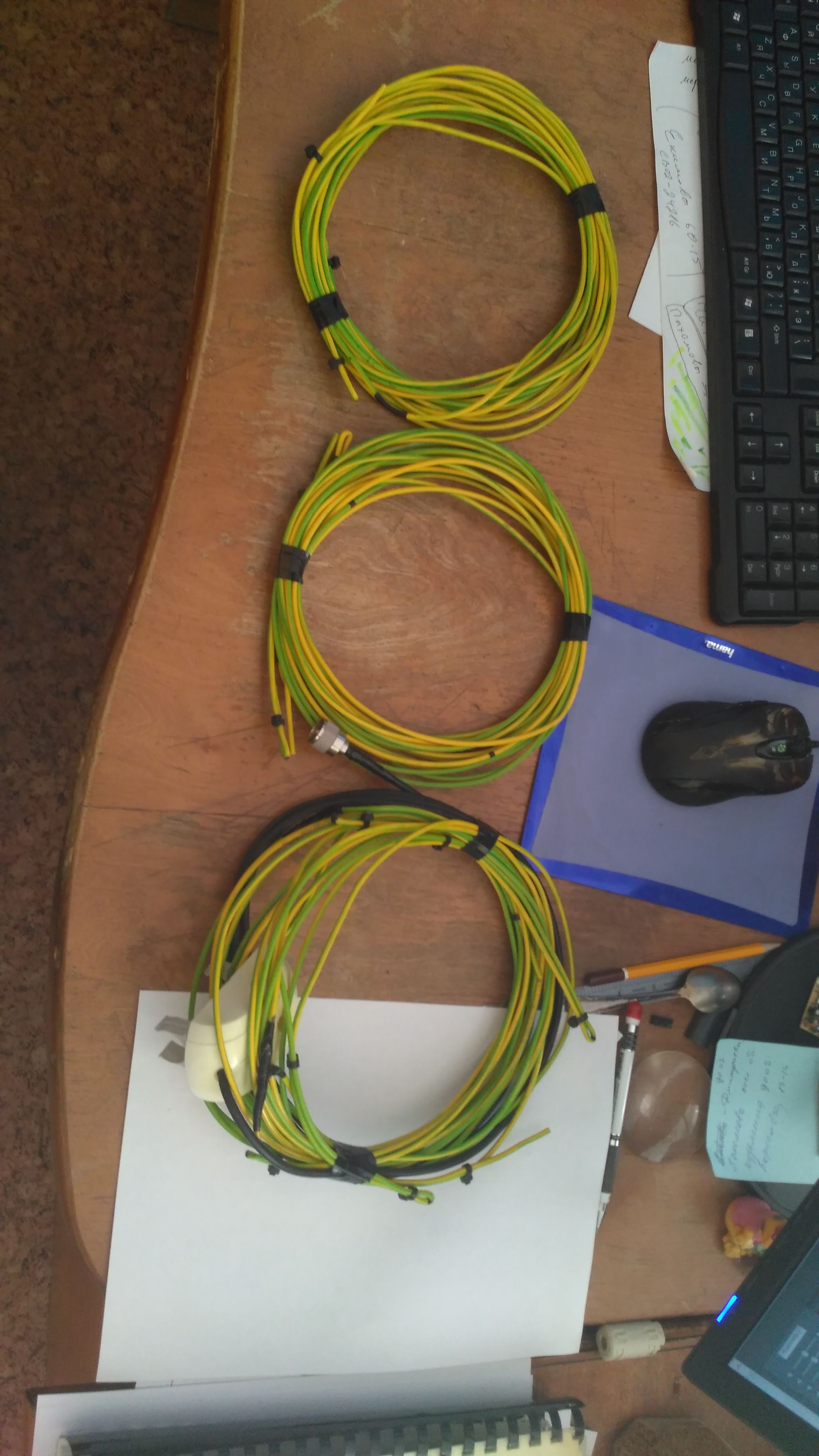

Как видно тут крестовина в которую вставляются четыре удочки. Вытянутые удочки поддерживаются вертикальными оттяжками, а уже на концах и в середине натянуты проволочные элементы. Все это собирается в поле в одиночку за 15-20 минут. После разборки достаточно компактно укладывается. Вот фото всех свернутых элементов:

Аппаратное обеспечение полевого радиолюбителя - 17

Сейчас это наша основная дальнобойная антенна на 20 метров.

На этом буду заканчивать обзор наших антенн. За кадром осталось достаточно много всевозможных конструкций, это и Inverted-V и горизонтальная дельта и другие антенны, которые были сделаны, испробованы, но не используются по разным причинам.

Отдельно стоит упомянуть УКВ антенны на 2 метра, но это тема для другого поста, так как тут я хотел рассказать и показать именно о работе на КВ.
