Ещё год назад восьми- и шестнадцатиканальные регистраторы Realtime D1 (способные записывать каждый канал с полным разрешением 704x576 точек и скоростью 25 кадров в секунду) были очень дорогими.
С выходом новых процессоров HiSilicon hi3531 (DualCore A9 930 МГц) цена на такие регистраторы упала втрое и в последние несколько месяцев появилось несколько моделей 8- и 16-канальных регистраторов Realtime D1 с ценой ниже $600.

Grizzly 16.rtX стоит от 13900 рублей, записывает 16 каналов в полном разрешении D1 на скорости 25 кадров в секунду каждый канал (400 к/с всего) и имеет все возможные удовольствия: выход HDMI FullHD, полное управление по сети с компьютера и мобильных устройств, работу через 3G-модем, поддержку двух жёстких дисков до 3 Тб каждый, запись 4 каналов звука, 8 или 16 тревожных входов и 1 выход.

Grizzly 8.rtX стоит от 10850 рублей и отличается только количеством видеовходов и тревожных входов.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX


Программное обеспечение у этих моделей точно такое же, как у Grizzly 4.lite, обзор которого я делал в январе.

Мне в руки попала 8-канальная модель Grizzly 8.rtX.

Конструкция

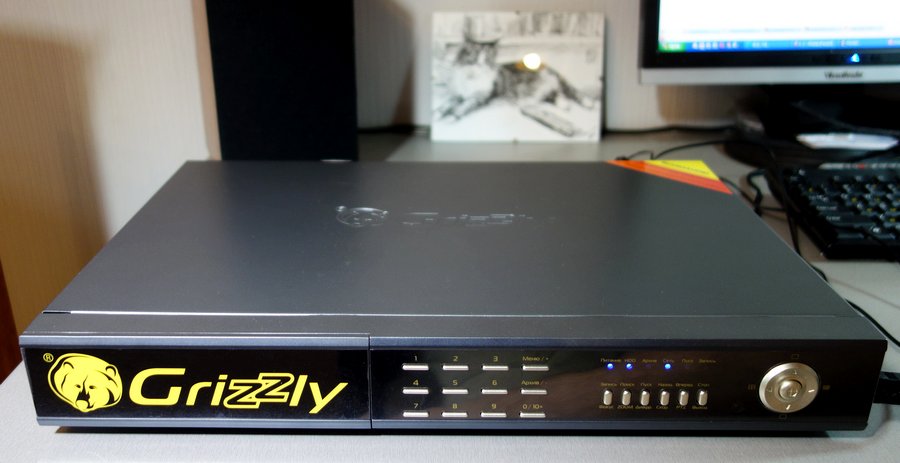

Корпус регистратора довольно большой — 43 сантиметра в ширину. По сравнению с Grizzly 4.lite регистратор кажется огромным.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

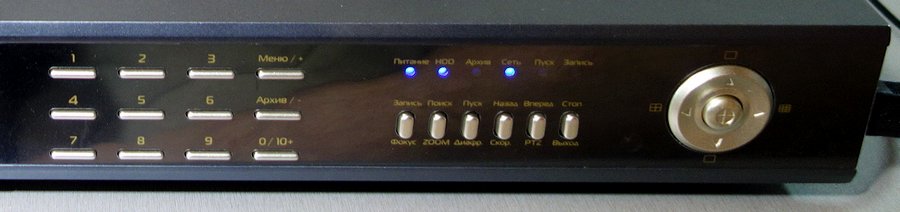

На передней панели 23 кнопки управления, включая пятикнопочный джойстик, шесть светодиодных индикаторов и отсек для быстрой замены жёсткого диска.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

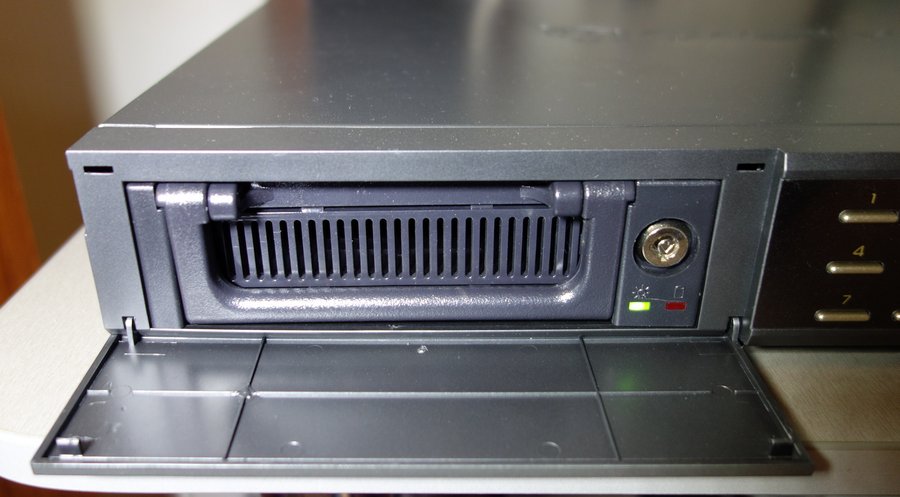

Контейнер для диска использован стандартный пластиковый. Внутреннего вентилятора для охлаждения диска в контейнере нет.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

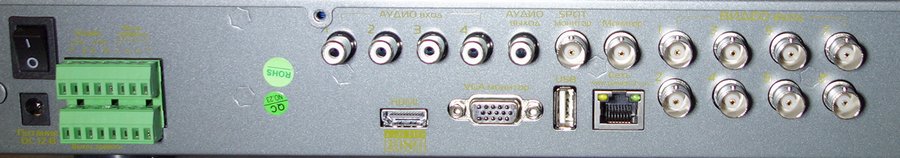

На задней панели расположены 8 или 16 видеовходов BNC, два выхода на мониторы (основной и spot), выходы VGA и HDMI, 5 тюльпанов: 4 входа и один выход аудио, разъём USB, разъём локальной сети, две колодки для подключения тревожных входов, выхода и интерфейса RS-485 для управления поворотными камерами.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Здесь же расположен вентилятор охлаждения.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

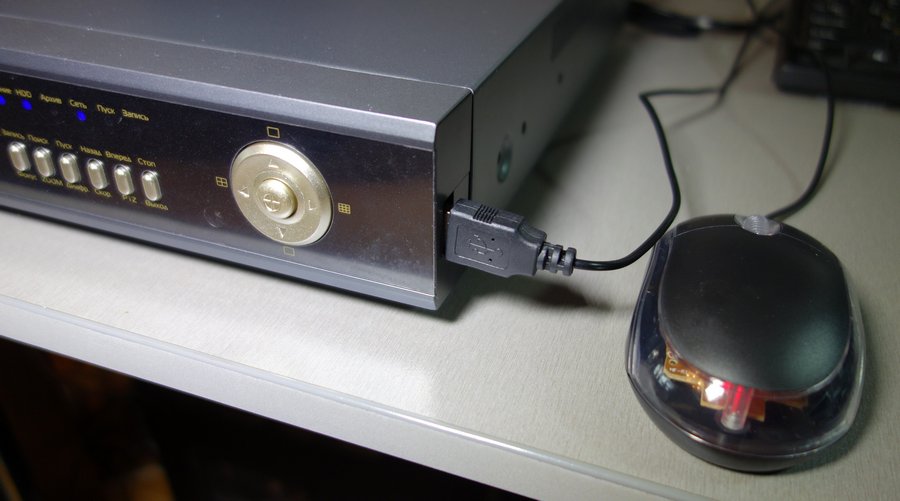

Второй разъём USB расположен на правом боку, что довольно неудобно.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

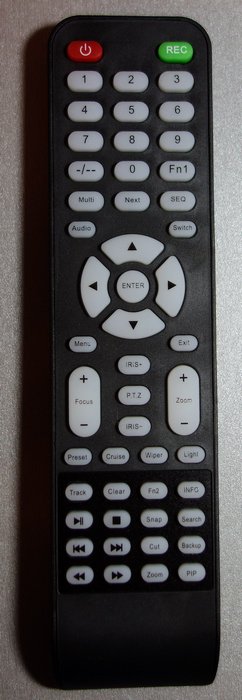

На пульте множество кнопок, но нет привычных для многоканальных регистраторов кнопок 10-16.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

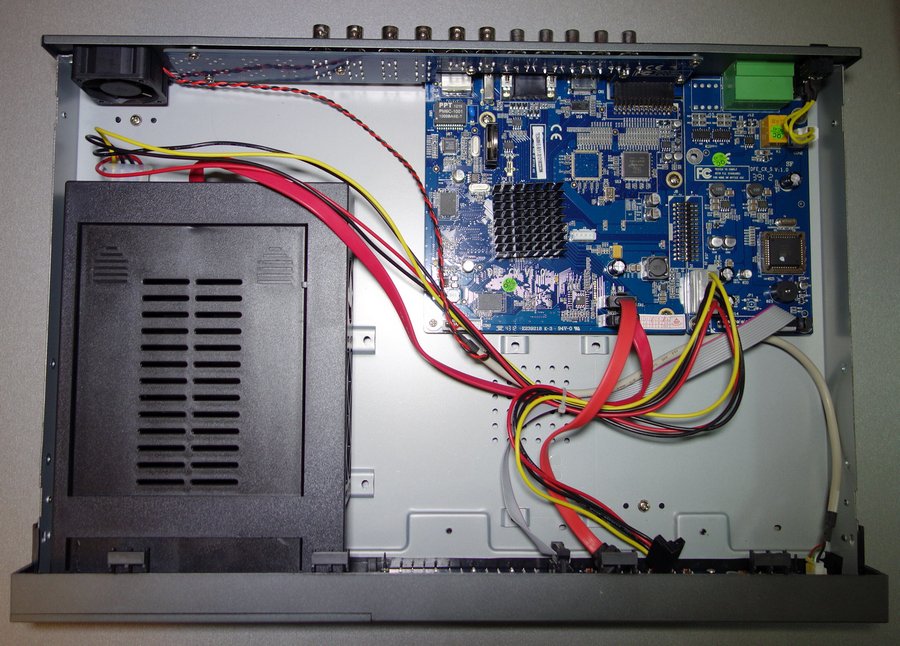

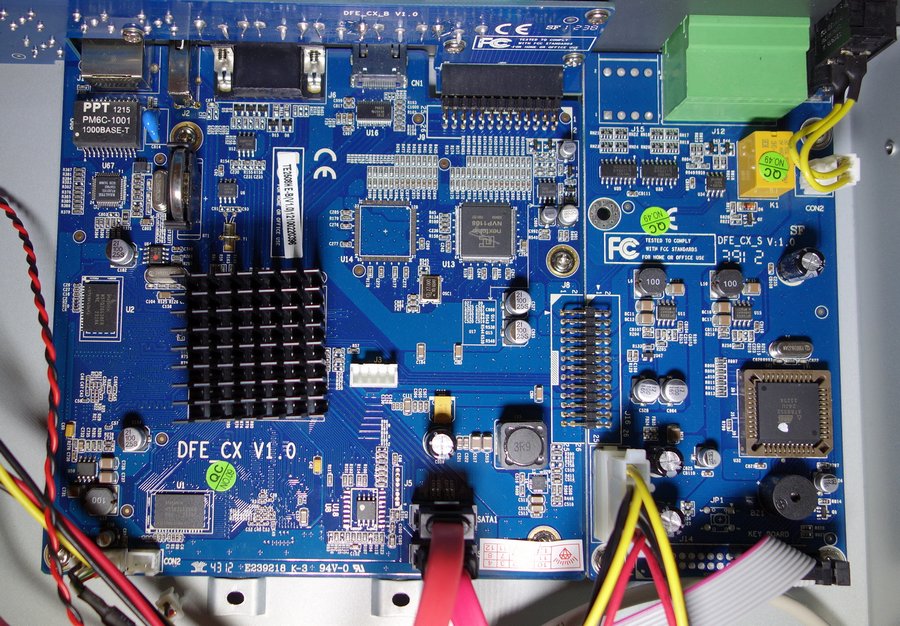

Вот так регистратор выглядит внутри.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Платы у 8- и 16-канальной модели одни и те же, просто в 8-канальной модели не распаяны 8 разъёмов на задней плате, один видеочип на основной плате и дополнительная колодка тревожных входов на третьей плате.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Судя по расположению вентилятора, его основное назначение — охлаждение жёсткого диска в контейнере. Вентилятор шумит весьма ощутимо — 40.2 dBa в одном метре от передней панели регистратора и 53.7 dBa в 15 см от задней панели. Естественный фоновый шум тихой комнаты в момент измерения составлял 34.6 dBa.

Если использовать слабо греющийся жёсткий диск (например 2.5-дюймовый), и расположить его не в контейнере, а в корпусе регистратора, вентилятор можно отключить, выдернув его разъём из платы. Радиатор чипа становится довольно горячим, но, надеюсь, чип выдержит.

Лично я сомневаюсь в необходимости иметь в регистраторе съёмный контейнер. Я бы предпочёл, чтобы корпус регистратора был меньше и без вентилятора.

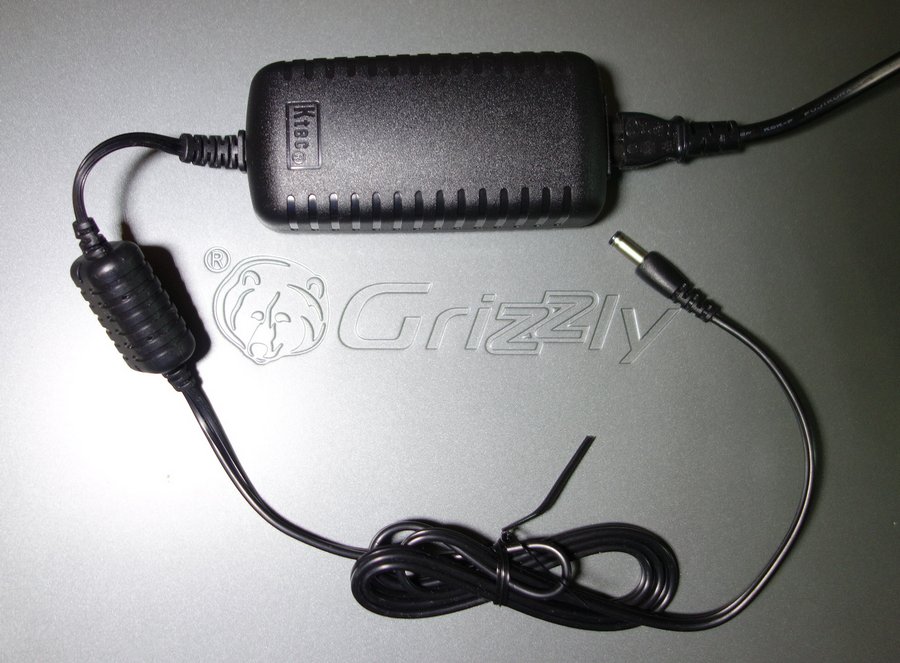

Внешний блок питания — 12 Вольт 4 ампера. Точно такой же, как у Grizzly 4.lite.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Видеонаблюдение

Наличие выхода HDMI с полноценным FullHD позволяет подключить к регистратору большой и дешёвый телевизор и смотреть в режиме мультиэкрана сразу много каналов в хорошем качестве.
Регистраторы позволяют отображать картинку любого канала во весь экран, и в режиме мультиэкрана — 4, 6, 9, 16 картинок на экране, одна крупная картинка и вокруг семь маленьких, одна крупная и вокруг пять покрупнее, одна крупная и вокруг 12 маленьких. Режим 6 картинок на экране сжимает изображение по горизонтали и даже на экране 16:9 оно отображается слегка сжатым. Все остальные режимы формат 16:9 не учитывают — все картинки получаются растянутые. Можно было бы сделать режимы специально под формат 16:9 (12 картинок, одна большая и сбоку три маленьких), но таких режимов нет.

Есть режим «картинка в картинке», но он достаточно неудобный — его настройки сбиваются при любом переключении отображения, и чтобы снова включить «картинку в картинке» нужно каждый раз выбирать основной и вспомогательный канал.

В режиме отображения каналов во весь экран каналы можно выбирать только цифровыми кнопками. К сожалению, ни колесом мышки ни стрелками влево-вправо на пульте и самом регистраторе каналы не переключаются. Есть режим цикла, при включении которого можно переключать каналы последовательно стрелкой вверх на регистраторе или кнопкой Next на пульте, но в этом режиме почему-то через некоторое время отображение автоматически сменяется на 9 картинок на экране.

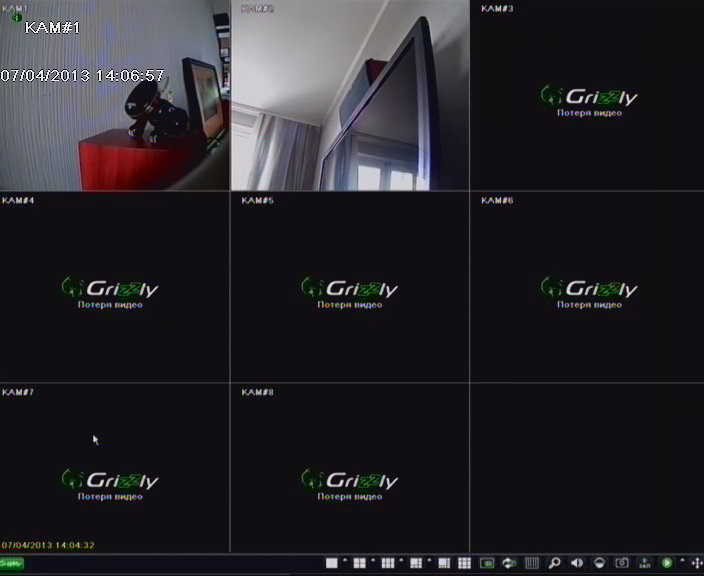

Иконки экранного меню, представляющего собой строку внизу экрана, никак не подписаны, подсказок тоже нет.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Некоторые иконки (например то же включение режима цикла) не описаны в инструкции и об их назначении приходится узнавать методом тыка.

В комплект поставки регистратора входит инструкция от предыдущих моделей, поэтому расположение управляющих элементов и разъёмов, а также расположение и вид экранных меню в инструкции не соответствует тому, что есть на самом деле. В толстенный том старой инструкции вложен втрое сложенный лист краткой инструкции для новых моделей.

Запись

Регистраторы умеют записывать по расписанию, по движению, по сигналу на входе тревоги и вручную. У нового регистратора почему-то включена запись вручную и по расписанию, поэтому, чтобы заставить его писать по детектору движения пришлось повозиться.
Очень удобно, что в каждом канале отображается состояние записи (зелёный квадратик — запись вручную, синий — по расписанию, жёлтый — по движению).

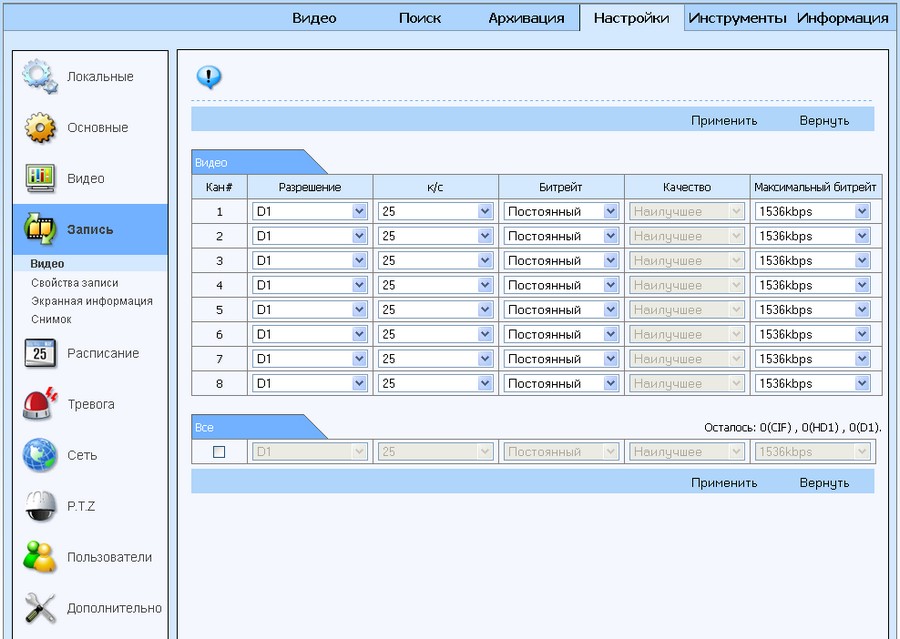

Для каждого канала выбирается разрешение (D1, HD1, CIF), скорость (1-25 к/c), тип кодирования (CBR, VBR), качество сжатия, максимальный битрейт.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Эти параметры устанавливаются для всех режимов, поэтому вести запись в разных режимах с разными параметрами (например по расписанию 1 кадр в секунду, а по движению 25 кадров) нельзя.

Время предзаписи по движению выбирается от 5 до 30 секунд. Время записи после движения от 10 секунд до 5 минут. К сожалению, нельзя установить менее 5 секунд предзаписи и менее 10 секунд постзаписи. Причём при установке времени постзаписи 10 секунд, фактически записывается 15 секунд. Это означает, что просматривая записи при поиске какого-либо происшествия оператор будет терять 20 секунд на каждой детекции движения.

Просмотр

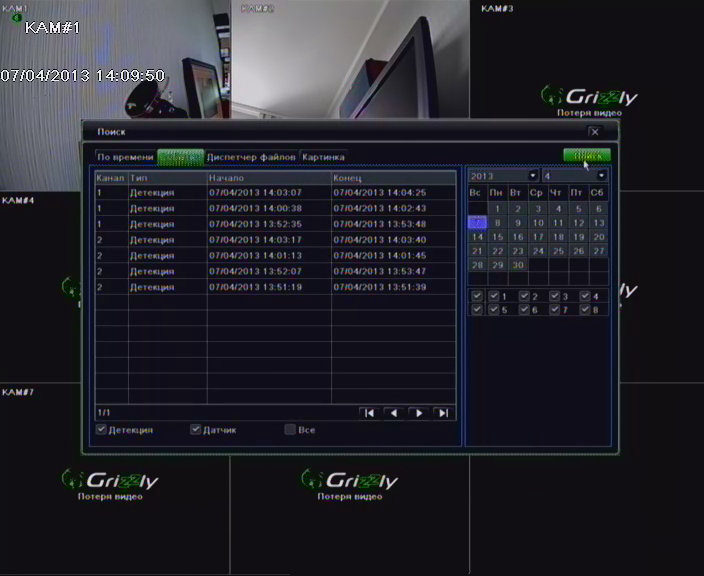

Регистратор позволяет просматривать список событий за указанный день по любым камерам и воспроизводить их.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

После просмотра записи начинает воспроизводиться следующая, вот только перейти к просмотру следующей записи сразу невозможно — придётся или досматривать 15-секундный пустой хвост или возвращаться к списку и вручную запускать просмотр следующего события.

Настройка и управление

Регистратор управляется с помощью кнопок на передней панели, пульта, USB-мыши или по сети с компьютера. Локально удобней всего управлять регистратором мышью. Создаётся впечатление, что ИК-пульт у видеорегистраторов — пережиток прошлого, он совершенно не нужен и неудобен.

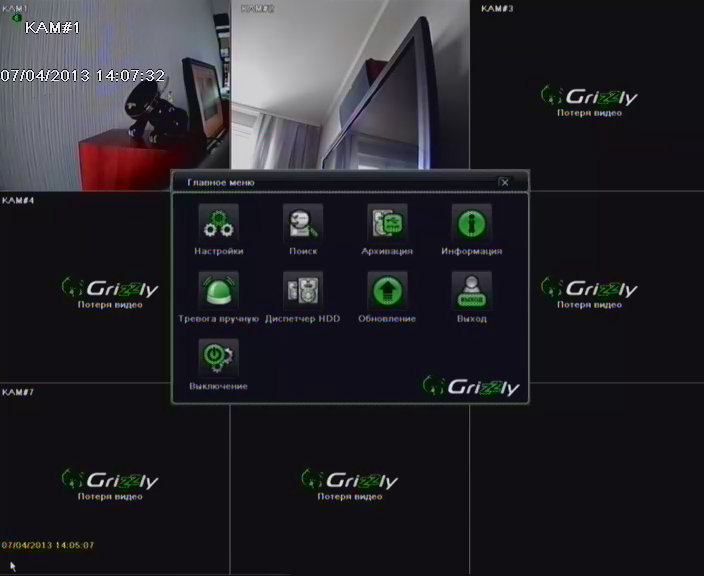

Вот так выглядит главное меню регистратора.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

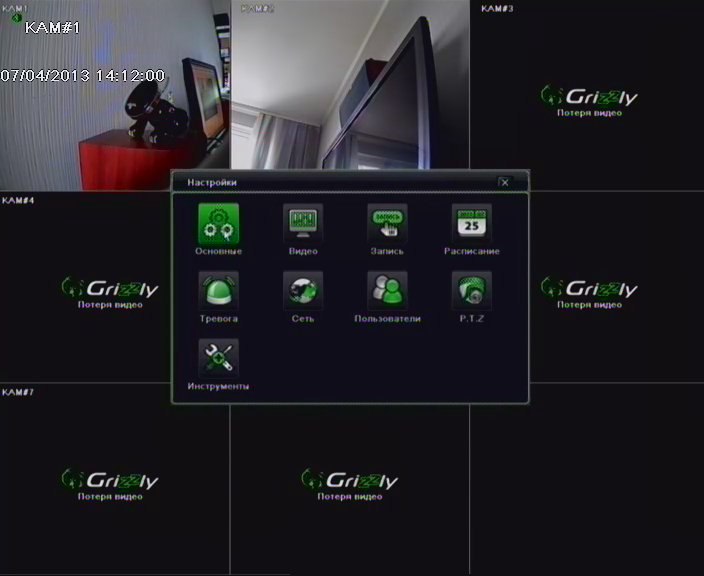

Меню настроек.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Работа по сети

При первом обращении браузером по адресу регистратора предлагается скачать (прямо с регистратора) и установить плагин webclient.exe, размером около мегабайта. Поддерживаются все известные браузеры. Я использовал FireFox.

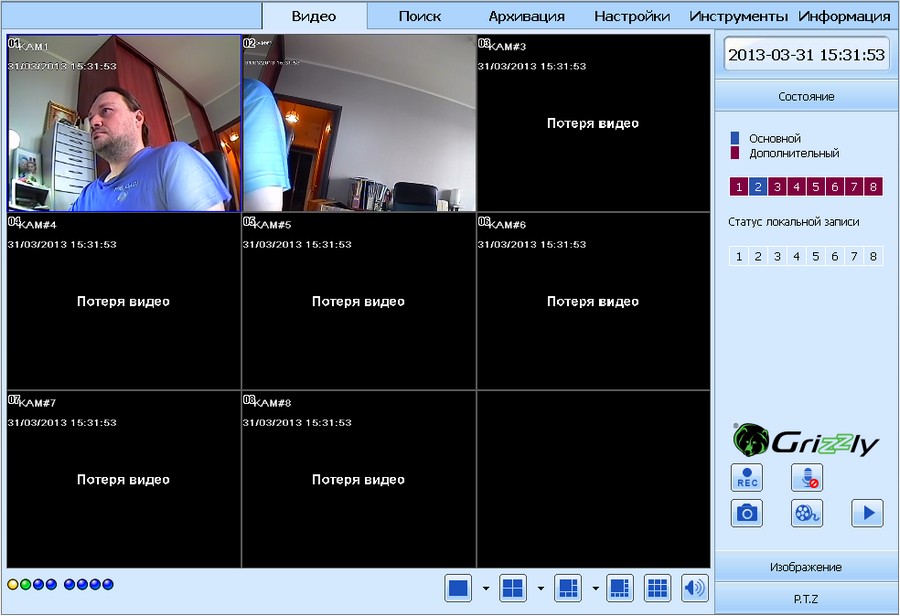

Хоть всё и очень похоже, на Grizzly 4.lite, но webclient разный: эти регистраторы не работают с webclient от Grizly 4.lite, а он сам не работает с webclient от rtx. В браузере можно делать всё то же самое, что и на самом регистраторе: просматривать живое видео с камер, записи, настраивать регистратор.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

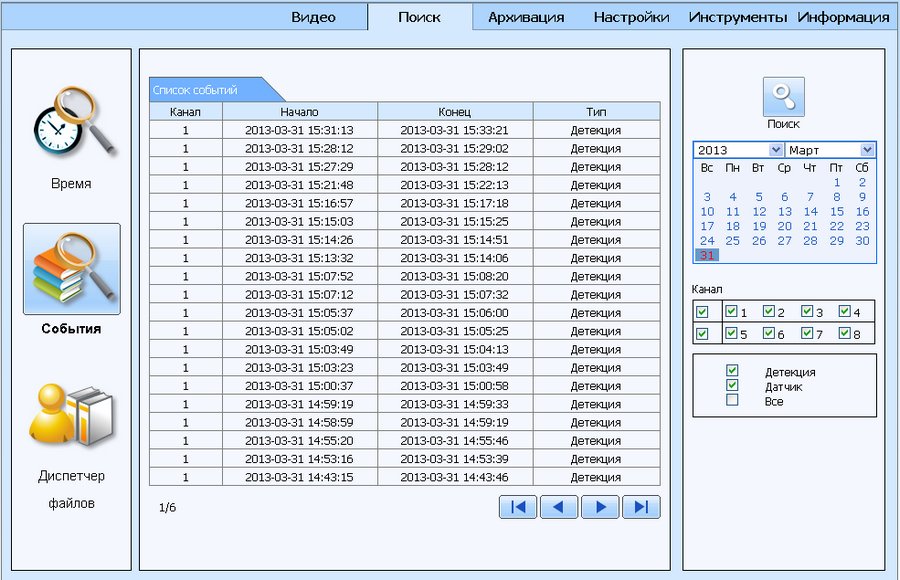

Многое делать даже удобнее, чем на самом регистраторе с помощью мышки или пульта.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

При просмотре здесь тоже нельзя одной кнопкой перейти к следующему фрагменту.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Любой фрагмент можно сохранить в файл AVI.

Для работы с несколькими регистраторами есть программа Grizzly CMS.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Я не проверял работу регистратора с 3G-модемом, так как для этого нужна симкарта с подключенной услугой «реальный IP адрес».

Мобильные устройства

Для регистраторов используются те же приложения, что и для Grizzly 4.lite.

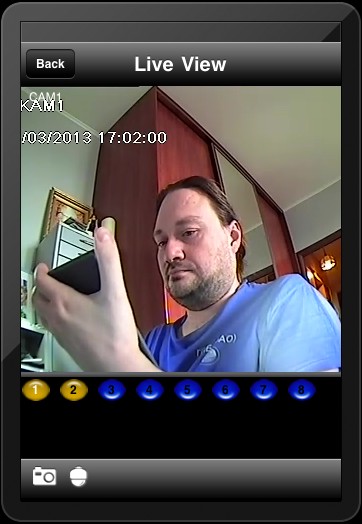

Есть простая и удобная программа просмотра живого видео для iPhone и iPad — Supercam.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

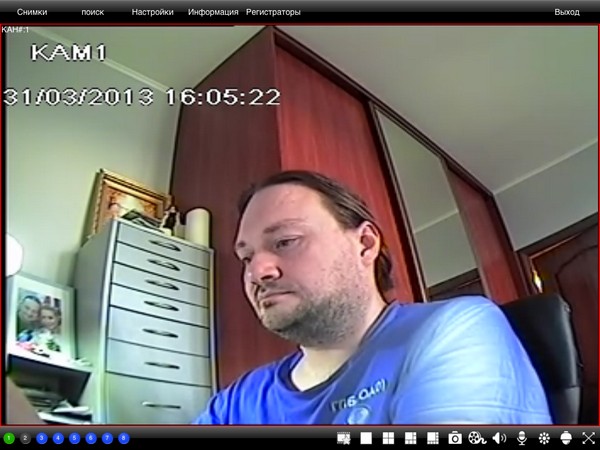

Есть полнофунциональная программа для iPad — SuperLiveHD.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

C программами для Android всё несколько хуже.

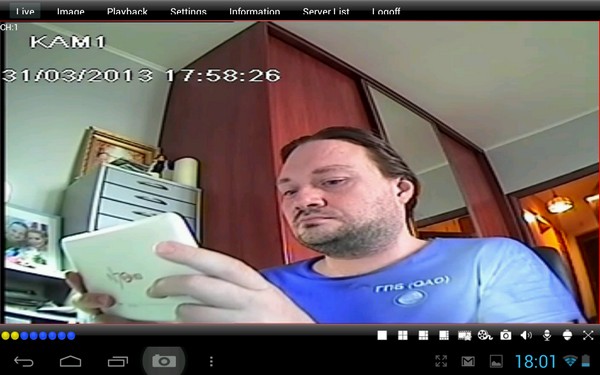

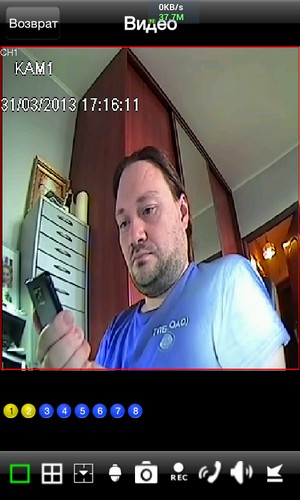

Есть SuperLivePro для телефона и SuperLiveHD для планшета. Программы работают, но с некоторыми китайскими особенностями. Например, когда запущена SuperLivePro, не работает андроидовская шторка системной панели, а если попытаться зайти в пункт «настройки» программа зависнет. Чтобы перейти к просмотру живого видео нужно нажать 5 разных кнопок на экране.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Просматривать записи с регистратора можно, но только по времени, которое устанавливается приблизительно.

SuperLiveHD на телефоне запускается, но войти в программу не получается по той простой причине, что кнопка входа не влезает на экран. На планшете частично работает.

8 и 16 канальные видеорегистраторы Grizzly 8.rtX и 16.rtX

Работает просмотр живого видео с камер и настройка параметров регистратора. Не работает просмотр записей.

Во всех программах для мобильных устройств не учитывается соотношение сторон. Это хорошо видно по искажениям пропорций моего лица на скриншотах.

Заключение

Grizzly 8.rtX и Grizzly16.rtX — одни из немногих доступных многоканальных регистраторов Realtime D1. Внутреннее программное обеспечение и управление из браузера хорошо выглядит и безупречно работает. В логике работы есть недостатки, но не смотря на них, регистратор справляется со своими задачами.

В заключение плюсы и минусы 8 и 16-канальных видеорегистраторов Grizzly 8.rtX и Grizzly16.rtX.

Плюсы.

• Запись полноформатного изображения D1 704x576 точек.
• Максимальная скорость записи 25 кадров в секунду на каждый канал.
• Протокол сжатия h.264.
• Отличный внутренний софт, безукоризненная детекция движения.
• Удобный поиск событий.
• Возможность просмотра и управления через интернет, отличные плагины для всех браузеров.
• Сохранение видео в формате AVI (можно смотреть обычным плеером без перекодирования).
• Хорошие мобильные клиенты для iPhone и iPad.

Минусы.

• При записи по движению записывается как минимум 5 секунд до и 15 секунд после движения.
• При просмотре нельзя одним кликом перейти к следующему фрагменту.
• При просмотре живого видео нет переключения каналов колесом мышки и стрелками на пульте.
• Большой размер корпуса.
• Наличие вентилятора.
• Неудобный пульт.
• Не очень удачные приложения для Android.
