Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

В современном спорте с огромными стадионами, прямыми трансляциями спортивных мероприятий на сотни каналов разных стран одновременно, большим количеством датчиков, регистрирующих забитые голы в футболе, гандболе и хоккее, а также датчиков, фиксирующих пересечение финишной линии во всевозможных гонках на разных транспортных средствах, одну из самых важных ролей играет высококачественная IT-инфраструктура. В нашем блоге мы уже писали о том, как продуманные решения компании Dell в 2010 году помогли команде Catherham — новичку Формулы-1 успешно и в очень ускоренном темпе смоделировать болид и стартовать в гонке.

Сегодня мы вам расскажем о том, как в том же 2010 году компания Dell помогла руководству футбольного клуба «Ливерпуль» подобрать более удобные IT-решения, соответствующие актуальным на тот момент задачам клуба. Используя комплексные решения Dell, одному из лучших футбольных клубов Англии удалось за счёт виртуализации освободить примерно 75% полезного пространства в центре обработки данных, улучшить условия обучения молодых талантов из академии ФК Ливерпуль, а также обеспечить немалый «запас прочности» при работе с большими массивами информации, выбрав для решения этой задачи сеть хранения данных EqualLogic PS6000X. Подробнее о том, как команда Dell помогала команде футбольного клуба «Ливерпуль» читайте ниже под хабракатом.

Dell и «Ливерпуль» — модернизация стадиона

«Ливерпуль» — один из лучших клубов Английской Премьер-лиги. История клуба богата трофеями и кубками. Команда — лидер среди английских команд по количеству побед в Лиге чемпионов УЕФА (раньше турнир назывался Кубком европейских чемпионов), в активе команды 5 побед в финале этого чемпионата (больше кубков только у испанского клуба «Реал Мадрид» — 9 и итальянского клуба «Милан» — 7).

С момента создания клуба и по сей день, родным стадионом клуба является «Энфилд». После создания стадиона в 1884 году, его неоднократного модернизировали и, на данный момент, вместимость стадиона превышает 45 000 человек.
На сегодняшний день «Энфилд» относится к высшей 4-й категории согласно рейтингу стадионов УЕФА.

Вот так выглядит это спортивное сооружение при полностью заполненных трибунах:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Перед командой Dell была поставлена задача оптимизировать IT-инфраструктуру стадиона. Прежде чем говорить о решениях, которые были использованы, давайте прикинем, для чего вообще может использоваться IT-оборудование при трансляции спортивных соревнований вроде футбола, баскетбола или хоккея.

Компьютеризированные комплексы, которыми оборудованы сооружения вроде «Энфилд», помогают:

  • хранить и обрабатывать видео, снимаемое с десятков видеокамер, направленных на поле, в режиме реального времени;
  • осуществлять потокое вещание видео для сотен телеканалов со всего мира;
  • отслеживать камеры на трибунах для контроля безопасности.

Список, конечно же, далеко не полный.

Итак, основных задач перед Dell стояло 2: минимизировать энергопотребление стадиона и упростить управление доступными IT-ресурсами. Оба квеста были успешно пройдены. Дополнительно к этому, благодаря виртуализации удалось сократить количество используемых серверов, что повлекло за собой существенную экономию места (75% из всего пространства, которое раньше было заставлено железом, после оптимизации освободилось). Также, с уменьшением количества полезного железа, сопровождать IT-инфраструктуру стало значительно проще.

Для оптимизации домашнего стадиона ФК «Ливерпуль» были выбраны 4 сервера PowerEdge R710 и 2 сервера PowerEdge R610, структура хранения данных была усовершенствована с использованием сети хранения данных Dell EqualLogic PS6000X.

Сильными сторонами серверов PowerEdge R610 и PowerEdge R710 на момент внедрения в инфраструктуру стадиона «Энфилд» были:

  • сокращение энергопотребления и повышение производительности по сравнению с серверами прошлых поколений;
  • логическое расположение компонентов и источника питания в серверах, совместимость с серверами предыдущих и следующих поколений (которые в 2010 году ещё не были доступны);
  • поддержка технологии Intel® VT FlexMigration, которая даёт возможность интегрировать серверы разных поколений с процессорами Intel® Xeon®;
  • наличие на сервере интерактивного ЖК-монитора, отображающего данные с датчиков напряжения и температуры.

На серверы было предустановлено программное обеспечением VMware® vSphere™ 4, краткий обзор возможностей 4-й линейки VMware vSphere можно прочитать в этой статье. Новые модели серверов, доступные в актуальной линейке Dell PowerEdge, поддерживают последние версии VMware® vSphere® ESX™ и ESXi™. Также в этих моделях есть возможность виртуализации с помощью Citrix® XenServer®; Microsoft Hyper-V на основе Microsoft Windows Server 2008 и Red Hat Enterprise Virtualization®. Более детальную информацию о серверах Dell PowerEdge R610, Dell PowerEdge R710, а также о 2 других серверах Dell PowerEdge R620 и Dell PowerEdge R720 из линейки PowerEdge, пришедших на смену устаревшим моделям 2010 года, можно найти на официальном сайте Dell.

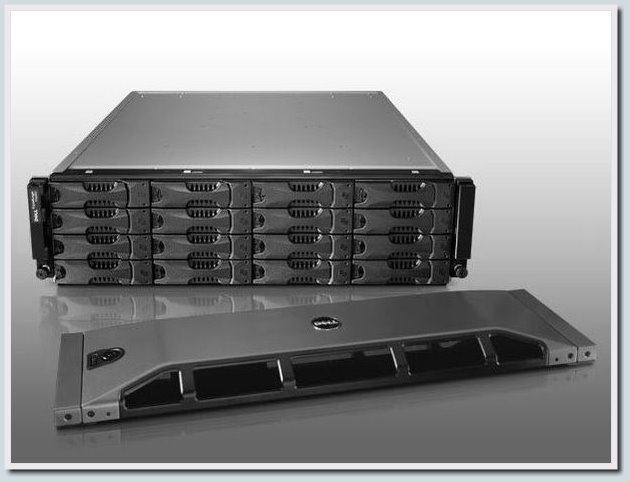

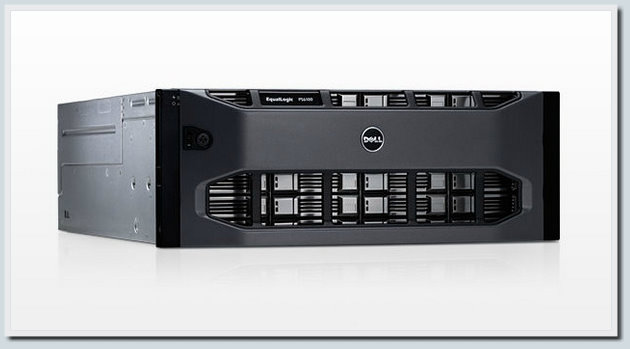

Dell EqualLogic PS6000X — это отказоустойчивая виртуализованная сеть хранения данных с протоколом iSCSI с интеллектуальными функциями и поддержкой автоматизации, предназначенная для упрощения администрирования и ускорения развертывания.
Сильными сторонами EqualLogic PS6000X на момент внедрения в IT-инфраструктуру домашнего стадиона ФК «Ливерпуль» были:

  • хороший баланс производительности и ёмкости благодаря жёстким дискам SAS на 10 000 об/мин.;
  • совместимость с другими массивами серии PS для построения многоуровневых сетей хранения;
  • простота управления и наличие широких возможностей масштабирования;
  • высокая отказоустойчивость благодаря наличию резервных компонентов с функциями «горячей» замены.

Кроме установки и настройки серверов, команда IT-специалистов Dell также провела обучающие семинары для сотрудников ФК «Ливерпуль», в рамках услуги «Dell Education Services». В ходе обучающего курса были продемонстрированы возможности автоматической балансировки нагрузки EqualLogic, а также простота масштабируемости и производительность при больших нагрузках.

Dell и Академия ФК «Ливерпуль» — помощь молодым талантам

После завершения процесса оптимизации на стадионе, перед специалистами команды Dell поставили задачу обновить IT-оборудование в Академии футбольного клуба «Ливерпуль».

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

С сотрудниками Академии ФК «Ливерпуль», одним из которых был Фил Роско, было согласовано выделение компанией Dell 18 настольных компьютеров Dell OptiPlex™ 960, из которых 3 оснастили высокопроизводительной видеокартой Nvidia ® NVS 420 Quadro. Благодаря топовым (на тот момент) 4-ядерным процессорам Intel (Intel серии Q9400), а также установке высокоскоростных модулей памяти большого объема, производительность компьютеров, которыми доукомплектовали академию, была на очень хорошем уровне. Компактный размер Dell OptiPlex в конфигурации «Малый форм-фактор» (28,90 см X 8,50 см X 32,30 см) дал возможность сэкономить место в обучающих классах академии, что также оказалось приятным и полезным бонусом.

Просмотр матчей для анализа действий отдельных игроков и команд в целом — один из важных компонентов обучения молодых футболистов. Для более продуктивной работы в этом направлении, компания Dell предоставила Академии ФК «Ливерпуль» 24-дюймовые мониторы Dell UltraSharp™ и проектор Dell 4210X, позволяющие смотреть игры в высоком разрешении и с полным стереозвуком.

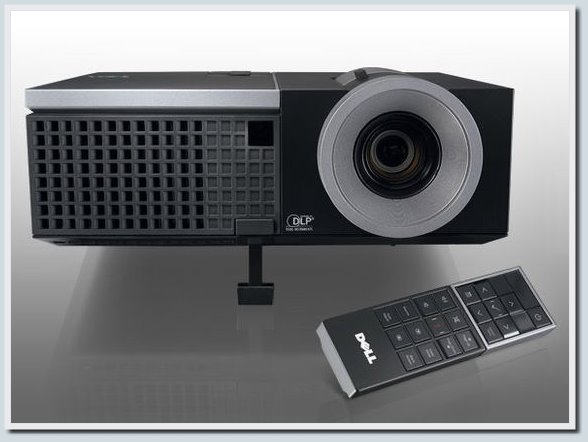

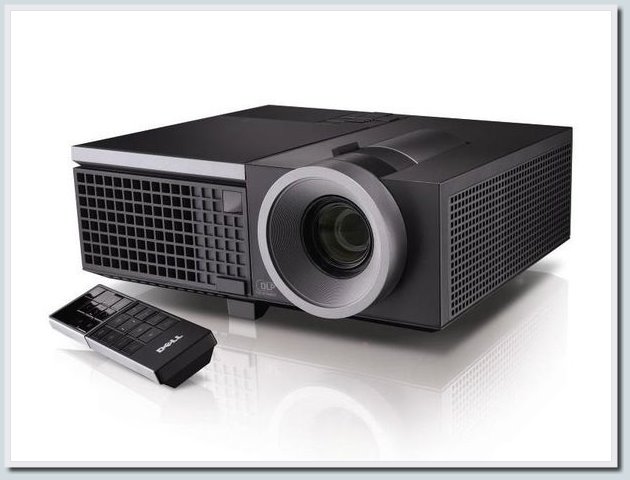

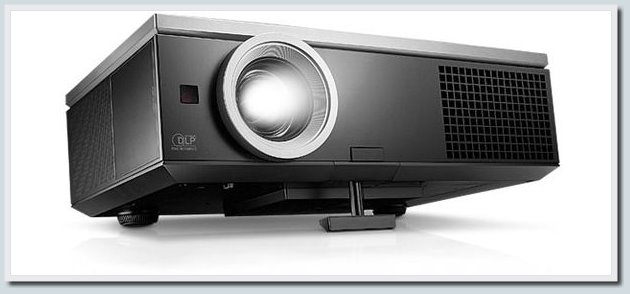

Сравнительную таблицу характеристик проекторов Dell 4210X и DELL 7700 FullHD (новой модели из линейки проекторов Dell), фотографии устройств, а также характеристики новых моделей мониторов из серии Dell UltraSharp™ вы можете посмотреть внизу этой статьи под спойлерами.

Для большей мобильности в обучении студентов компания Dell предоставила академии пять ноутбуков Dell Latitude™ E5500 с процессорами Intel серии P8400. На данный момент эта модель ноутбука уже устарела, но в 2010 году такие ноутбуки давали возможность эффективно решать большое количество практических задач.

Благодаря сотрудничеству ФК «Ливерпуль» и компании Dell условия обучения студентов Академии ФК «Ливерпуль» существенно улучшились, что позитивно сказалось на реализации потенциала молодёжи в следующих играх.

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Итак, какие же результаты?

  • За счёт виртуализации, удалось существенно сократить энергопотребление IT-инфраструктуры домашнего стадиона ФК «Ливерпуль» с сопутствующим сокращением издержек на обслуживание и освобождением больше половины от ранее занятого серверами и другой IT-техникой места.
  • Благодаря использованию технологии Dell EqualLogic было зарезервировано большое количество свободного места под хранение данных (с запасом на несколько лет вперёд).
  • Улучшены условия обучения студентов Академии ФК «Ливерпуль».

Ниже приведём список железа, использованного в рамках взаимодействия компании Dell и футбольного клуба «Ливерпуль». Под спойлерами вы найдёте дополнительную информацию и таблицы со сравнительными характеристиками устройств, использованных для виртуализации стадиона «Энфилд» в 2010 году, а также актуальных моделей устройств того же класса, представленных в нынешней линейке Dell.

Оборудование:
1. Серверы Dell™ PowerEdge™ R710 и R610 с процессорами Intel® Xeon® 5500

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Серверы PowerEdge R610 и PowerEdge R710 и современные аналоги от DELL: PowerEdge R620, PowerEdge R720

Dell PowerEdge R610 и Dell PowerEdge R710:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

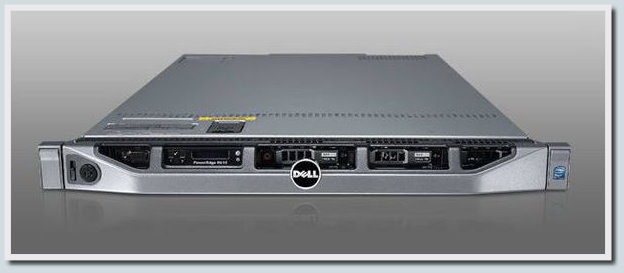

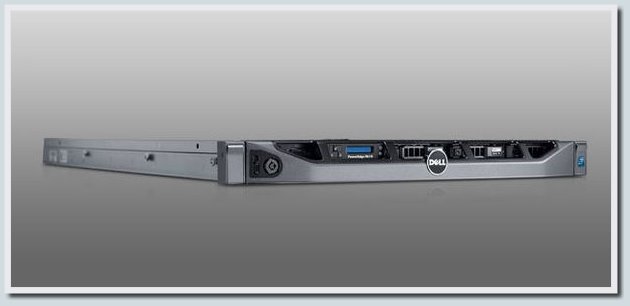

Dell PowerEdge R610:
ЖКД, вентиляторы, энергоэффективные источники питания, процессоры Intel Xeon серии 5500, модули памяти DDR3, встроенные сетевые платы, встроенный гипервизор, разъемы PCIe

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

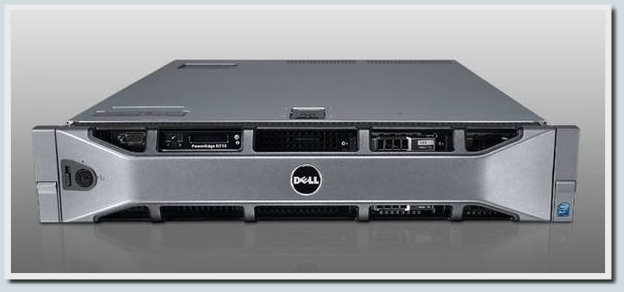

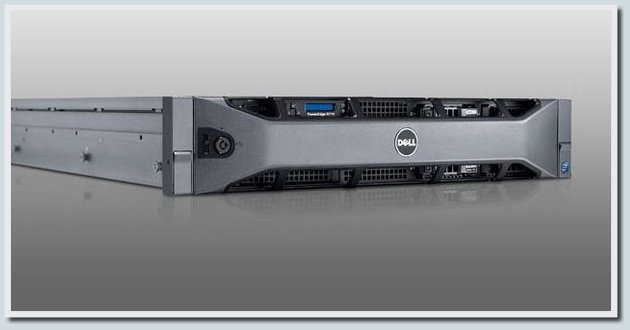

Dell PowerEdge R710:
ЖКД, вентиляторы, энергоэффективные источники питания, процессоры Intel Xeon серии 5500, модули памяти DDR3, встроенные сетевые платы, встроенный гипервизор, разъемы PCIe

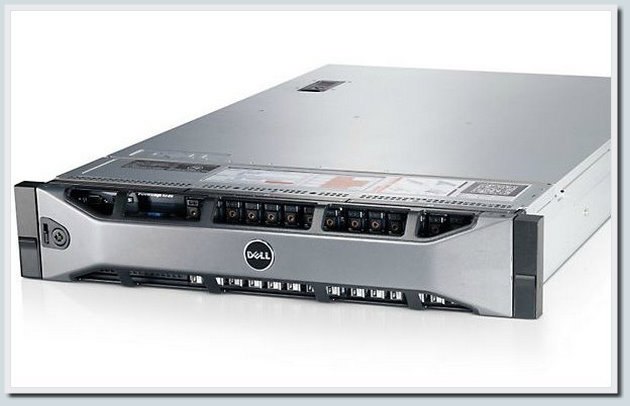

Современные аналоги — Dell PowerEdge R620 и Dell PowerEdge R720:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

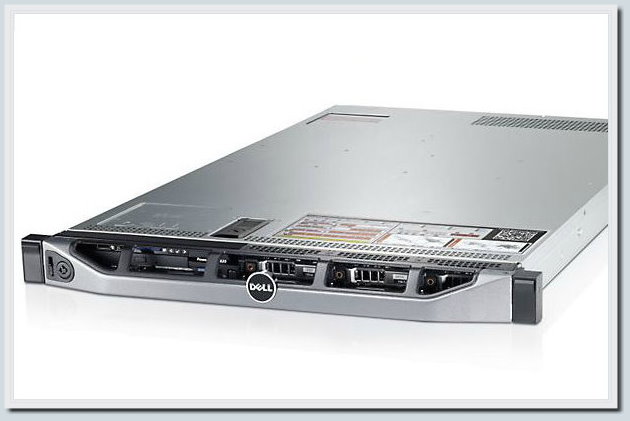

Dell PowerEdge R620

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
Dell PowerEdge R720

Технические характеристики серверов Dell PowerEdge R610, Dell PowerEdge R710, а также двух новых моделей из актуальной линейки серверов Dell PowerEdgeDell PowerEdge R620 и Dell PowerEdge R720 приводим ниже в виде 2 сравнительных таблиц.

Dell PowerEdge R610 (2010) Dell PowerEdge R620 (2013)
ПРОЦЕССОР Процессоры серии Intel® Xeon® 5500 (info, top models) и Intel® Xeon® 5600 (info, top models) Процессоры серии Intel® Xeon ® E5-2600 (info, top models)
ОПЕРАЦИОННАЯ СИСТЕМА
  • Microsoft® Windows Server® 2012
  • Microsoft Windows Server 2012 Essentials
  • Microsoft Windows® Small Business Server 2011
  • Microsoft Windows Small Business Server 2008
  • Microsoft Windows Server 2008 с пакетом обновления 2 (SP2), версии x86/x64 (64-разрядная версия с технологией Hyper-V®)
  • Microsoft Windows Server 2008 R2 с пакетом обновления 1 (SP1), x64 (с технологией Hyper-V v2)
  • Microsoft Windows HPC Server 2008 R2
  • Novell® SUSE® Linux Enterprise Server
  • Red Hat® Enterprise Linux®

Возможности виртуализации :

  • Citrix® XenServer®
  • Microsoft Hyper-V на основе Microsoft Windows Server 2008
  • VMware® vSphere® ESX™ и ESXi™
  • Red Hat Enterprise Virtualization®
  • Microsoft® Windows Server® 2012
  • Microsoft Windows Server 2012 Essentials
  • Microsoft Windows Server 2008 R2 с пакетом обновления 1 (SP1), x64 (с технологией Hyper-V® v2)
  • Novell® SUSE® Linux Enterprise Server
  • Red Hat® Enterprise Linux®

Возможности виртуализации:

  • Citrix® XenServer®
  • VMware® vSphere® ESX™ и ESXi™
  • Red Hat Enterprise Virtualization®
НАБОР МИКРОСХЕМ Intel® 5520 (Tylersberg), info Intel® C600 (info)
ПАМЯТЬ До 192 Гбайт4 (12 разъемов DIMM/по 6 на процессор): модули DDR3 емкостью 1 Гбайт/2 Гбайта/4 Гбайта/8 Гбайт/16 Гбайт с частотой 800 МГц, 1066 МГц или
1333 МГц

Использование на сервере более 4 Гбайт оперативной памяти возможно только при наличии 64-разрядной операционной системы

До 768 Гбайт (24 разъема для модулей памяти DIMM): 2 Гбайт/4 Гбайт/8 Гбайт/16 Гбайт/32 Гбайт, DDR3 до 1600 МГц

Кэш:
2,5 Мбайт на ядро; варианты числа ядер: 2, 4, 6, 8

СИСТЕМА ХРАНЕНИЯ ДАННЫХ Жесткие диски с возможностью горячей замены:
2,5-дюймовые твердотельные накопители SAS, SATA, жесткие диски SAS (10 000 об/мин, 15 000 об/мин), Near-Line SAS (7200 об/мин), SATA (7200 об/мин)

Максимальный размер внутренней системы хранения данных:
до 12 Тбайт5

Внешняя система хранения данных:
Для получения дополнительных сведений о различных вариантах внешних устройств хранения данных Dell перейдите по адресу Dell.com/Storage.

Максимальная внутренняя система хранения данных:
до 10 Тбайт

Жесткие диски с возможностью горячей замены:
2,5-дюймовые твердотельные накопители PCIe, твердотельные накопители SAS, твердотельные накопители SATA, жесткие диски SAS (15 000 об/мин, 10 000 об/мин), Near-Line SAS (7200 об/мин), SATA (7200 об/мин)
Доступны диски с автоматическим шифрованием

ОТСЕКИ ДЛЯ ДИСКОВОДОВ Внутренний отсек для жестких дисков и объединительная плата с возможностью горячей замены:
До шести накопителей SAS, SATA или SSD 6 cm (2,5")
6 cm (2,5") диск SATA емкостью 500 Гбайт

Варианты внешних отсеков для дисководов:
компактный отсек для дисководов оптических дисков: DVD-ROM, комбинированный CD-RW/DVD-ROM или DVD + RW

До десяти 2,5-дюймовых жестких дисков SAS или SATA либо твердотельных накопителей с возможностью горячей замены или до четырех 2,5-дюймовых жестких дисков SAS или SATA либо твердотельных накопителей, дополненных двумя твердотельными накопителями PCIe
РАЗЪЕМЫ Два разъема x8 Gen2 3 разъема PCIe:

  • два разъема x16 с полосой пропускания x16, половинной высоты, половинной длины
  • Один разъем x16 с полосой пропускания x8, половинной высоты, половинной длины

(конфигурация с отсеком на десять дисков доступна только при наличии трех опциональных разъемов PCIe)

или

2 разъема PCIe:

  • один разъем x16 с полосой пропускания x16, полной высоты, 3/4 длины
  • один разъем x16 с полосой пропускания x16 (или x8, если только один процессор), половинной высоты, половинной длины
КОНТРОЛЛЕРЫ RAID Внутренние:

  • PERC H200 (6 Гбит/с)
  • PERC H700 (6 Гбит/с) с кэш-памятью объемом 512 Мбайт (с автономным питанием от аккумулятора); с энергонезависимым кэшем 512 Мбайт, 1 Гбайт (с резервным питанием от аккумулятора)
  • SAS 6/iR
  • PERC 6/i с кэш-памятью объемом 256 Мбайт (с автономным питанием от батареи)

Внешние:

  • PERC H800 (6 Гбит/с) с объемом кэш-памяти 512 Мбайт (с автономным питанием от аккумулятора); с энергонезависимым кэшем 512 Мбайт, 1 Гбайт (с резервным питанием от аккумулятора)
  • PERC 6/E с кэш-памятью объемом 256 или 512 Мбайт (с автономным питанием от аккумулятора)

Внешние сетевые адаптеры (без технологии RAID):

  • Сетевой адаптер SAS 6 Гбит/с
  • HBA-адаптер SAS 5/E
  • HBA-адаптер LSI2032 PCIe SCSI
Внутренние контроллеры:

  • PERC S110 (программный RAID-массив)
  • PERC H310
  • PERC H710
  • PERC H710P

Внешние адаптеры главной шины (RAID):

  • PERC H810

Внешние адаптеры главной шины (без технологии RAID):

  • Адаптер главной шины SAS 6 Гбит/с
СЕТЕВЫЕ ПОДКЛЮЧЕНИЯ
  • Две встроенные двухпортовые сетевые платы Broadcom® NetXtreme II™ 5709c, Gigabit Ethernet, с переключением при отказе и выравниванием нагрузки.
  • Сетевые платы с гигабитными и 10-гигабитными интерфейсами (устанавливаются на заказ).

Информацию о дополнительных сетевых платах и встраиваемых HBA-адаптерах, которые можно дополнительно установить на сервер по заказу читайте на официальном сайте в подразделе характеристики.

  • Четырехпортовый адаптер Broadcom® 1GbE BASE-T (без поддержки механизма разгрузки TCP/IP или iSCSI)
  • Четырехпортовый адаптер Intel 1GbE BASE-T (без поддержки механизма разгрузки TCP/IP или iSCSI)
  • Двухпортовый адаптер Intel 10GbE BASE-T + два 1GbE (FCoE поддерживается на портах 10GbE)
  • Двухпортовый адаптер Broadcom 10GbE SFP+ с двумя 1GbE (механизмы разгрузки TCP/IP и iSCSI поддерживаются на портах 10GbE)
ПИТАНИЕ Доступные опции:

  • Два высокоэффективных источника питания Energy Smart с возможностью горячей замены мощностью 502 Вт
  • Два источника питания высокой выходной мощности с возможностью горячей замены мощностью 717 Вт

Источники бесперебойного питания:

  • 1000-5600 Вт
  • 2700-5600 Вт, высокоэффективные, возможность подключения в активном режиме

Тепловые характеристики:

  • Непрерывная работа: от 10 до 35 °C, относительная влажность от 10 до 80%.
  • 10% часов работы в год: от 5 до 40 °C, относительная влажность от 5 до 85%.
  • 1% часов работы в год: от -5 до 45C, относительная влажность от 5 до 90%.

  • Резервный источник питания с эффективностью уровня Titanium, с возможностью горячей замены и мощностью 750 Вт
  • Резервный источник питания с эффективностью уровня Platinum, с возможностью горячей замены и мощностью 495, 750 или 1100 Вт
  • Источники питания с автоматическим определением диапазона напряжения
ДОСТУПНОСТЬ Жесткие диски с возможностью горячей замены; системы питания и охлаждения с возможностью горячей замены и резервированием; память с ECC, технология SDDC (исправление данных в одном устройстве), поддержка резервирования и очистки памяти, а также отказоустойчивый кластер с высокой степенью готовности Высокоэффективные резервируемые источники питания с возможностью горячей замены; источники питания от сети постоянного тока; отсеки для накопителей с поддержкой горячей замены; модуль TPM; поддержка двух внутренних модулей SD; резервируемые вентиляторы с поддержкой горячей замены; опциональная лицевая панель; идентификационная метка; память с поддержкой ECC, интерактивный ЖК-дисплей; поддержка расширенного диапазона температур; соответствие требованиям стандарта ENERGY STAR®, расширенный диапазон напряжения питания; независящее от коммутатора разбиение на разделы (SWAP)
УПРАВЛЕНИЕ
  • Dell OpenManage™
  • Контроллер жизненного цикла
  • iDRAC6 Enterprise (опционально)
  • VFlash (опционально)
Удаленное управление:

  • iDRAC7 с контроллером жизненного цикла
  • iDRAC7 Express (по умолчанию), iDRAC7 Enterprise (опциональное обновление),
  • накопитель vFlash емкостью 8 Гбайт (опциональное обновление), накопитель vFlash емкостью 16 Гбайт (опциональное обновление)

Управление системами:

  • Соответствие требованиям IPMI 2.0
  • Dell OpenManage™ Essentials и консоль управления Dell
  • Dell OpenManage Power Center
  • Средства подключения Dell OpenManage:
  • пакет интеграции OpenManage для Microsoft® System Center
  • Подключаемый модуль Dell для VMware® vCenter™
  • HP Operations Manager, IBM Tivoli® Netcool® и CA Network and Systems Management
ПОДДЕРЖКА СТОЕК Для 4-опорных стоек:

  • Поддержка установки без использования инструментов в 48 cm (19") четырехсекционных стойках, совместимых с EIA-310-E, с квадратными или круглыми без резьбы отверстиями, включая все стойки Dell 42xx и 24xx
  • Поддержка дополнительного кронштейна для прокладки кабелей (CMA), за исключением стоек Dell 4200 и 2400, а также стоек других поставщиков глубиной менее 1 м
  • Глубина направляющей без кронштейна CMA: 798 мм (с внешними кронштейнами CMA), 768 мм (без внешних кронштейнов CMA)
  • Глубина направляющей с кронштейном CMA: 887 мм
  • Диапазон регулировки стоек с квадратными / круглыми отверстиями: 692-756 мм / 678-749 мм
  • Кронштейны для крепления направляющих 1U/2U

для 4- и 2-опорных стоек:

  • Поддержка установки без использования инструментов в 48 cm (19") четырехсекционных стойках, совместимых с EIA-310-E, с квадратными или круглыми без резьбы отверстиями, включая все стойки Dell 42xx и 24xx
  • Поддержка установки с использованием инструментов в 48 cm (19") четырехсекционных стойках, совместимых с 19” EIA-310-E, с резьбовыми отверстиями
  • Глубина направляющей: 608 мм
  • Диапазон регулировки стоек с квадратными / круглыми / резьбовыми отверстиями: 588-828 мм / 574-821 мм / 592-846 мм

  • Скользящие направляющие ReadyRails II для монтажа без применения специальных инструментов в стойки с четырьмя опорами с квадратными или круглыми отверстиями без резьбы или в стойки четырьмя опорами с отверстиями с резьбой с использованием инструментов, с поддержкой опционального кронштейна для прокладки кабелей, не требующего использования инструментов
  • Неподвижные направляющие ReadyRails для монтажа без применения специальных инструментов в стойки с четырьмя опорами с квадратными или круглыми отверстиями без резьбы или установки в стойки с четырьмя опорами с резьбовыми отверстиями и стойки с двумя опорами (Telco) с использованием инструментов
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Корпус:

  • Высота: 4,26 см (1,68 дюйма)
  • Ширина: 48,24 см (18,99 дюйма) (включая фиксаторы)
  • Глубина: 77,2 см (30,39 дюйма) (включая ручки и решетку источника питания)
  • Вес (в максимальной конфигурации): 17,69 кг (39 фунтов)

Видеоплата:

  • Интегрированный адаптер Matrox G200, 8 Мбайт общей видеопамяти

Условия эксплуатации:

  • Стандартная конфигурация корпус 6 cm (2,5") при температуре окружающей среды 23 ± 2 °C
  • Без нагрузки: максимальное звуковое давление = 5,3 Б; среднее звуковое давление = 35 дБА

Характеристики старших моделей PowerEdge R710 и PowerEdge R720 смотрите ниже в виде таблицы.

Dell PowerEdge R710 (2010) Dell PowerEdge R720 (2013)
ПРОЦЕССОР Процессоры серии Intel® Xeon® 5500 (info, top models) и Intel® Xeon® 5600 (info, top models) Процессоры серии Intel® Xeon ® E5-2600 (info, top models)

Процессорные разъемы: 2

Форм-фактор: стойка с форм-фактором 2U

Внутренние соединения:
два канала Intel QuickPath Interconnect (QPI); 6,4 ГТ/с; 7,2 ГТ/с; 8,0 ГТ/с

ОПЕРАЦИОННАЯ СИСТЕМА
  • Microsoft® Windows Server® 2012
  • Microsoft Windows Server 2012 Essentials
  • Microsoft Windows® Small Business Server 2011
  • Microsoft Windows Small Business Server 2008
  • Microsoft Windows Server 2008 с пакетом обновления 2 (SP2), версии x86/x64 (64-разрядная версия с технологией Hyper-V®)
  • Microsoft Windows Server 2008 R2 с пакетом обновления 1 (SP1), x64 (с технологией Hyper-V v2)
  • Microsoft Windows HPC Server 2008 R2
  • Novell® SUSE® Linux Enterprise Server
  • Red Hat® Enterprise Linux®

Возможности виртуализации :

  • Citrix® XenServer®
  • Microsoft Hyper-V на основе Microsoft Windows Server 2008
  • VMware® vSphere® ESX™ и ESXi™
  • Red Hat Enterprise Virtualization®
  • Microsoft® Windows Server® 2012
  • Microsoft Windows Server 2012 Essentials
  • Microsoft Windows Server 2008 R2 с пакетом обновления 1 (SP1), x64 (с технологией Hyper-V® v2)
  • Novell® SUSE® Linux Enterprise Server
  • Red Hat® Enterprise Linux®

Возможности виртуализации:

  • Citrix® XenServer®
  • VMware® vSphere® ESX™ и ESXi™
  • Red Hat Enterprise Virtualization®
НАБОР МИКРОСХЕМ Intel® 5520 (Tylersberg), info Intel® C600 (info)
ПАМЯТЬ До 192 Гбайт2 (18 разъемов DIMM): модули DDR3 емкостью 1 Гбайт/2 Гбайта/4 Гбайта/8 Гбайт/16 Гбайт с частотой 800 МГц, 1066 МГц или 1333 МГц.

Использование на сервере более 4 Гбайт оперативной памяти возможно только при наличии 64-разрядной операционной системы

До 768 Гбайт (24 разъема для модулей памяти DIMM): 2 Гбайт/4 Гбайт/8 Гбайт/16 Гбайт/32 Гбайт, DDR3 до 1600 МГц

Кэш:
2,5 Мбайт на ядро; варианты числа ядер: 2, 4, 6, 8

СИСТЕМА ХРАНЕНИЯ ДАННЫХ Жесткие диски с возможностью горячей замены:
2,5-дюймовые твердотельные накопители SAS, SATA, жесткие диски SAS (10 000 об/мин, 15 000 об/мин), Near-Line SAS (7200 об/мин), SATA (7200 об/мин)

Максимальный размер внутренней системы хранения данных:
до 18 Тбайт3

Внешняя система хранения данных:
Для получения дополнительных сведений о различных вариантах внешних устройств хранения данных Dell перейдите по адресу Dell.com/Storage.

Жесткие диски с возможностью горячей замены:

  • 2,5-дюймовые твердотельные накопители PCIe, твердотельные накопители SAS, твердотельные накопители SATA, диски SAS (15 000 об/мин, 10 000 об/мин), диски Near-Line SAS (7 200 об/мин), SATA (7 200 об/мин)
  • 3,5-дюймовые диски SAS (15 000 об/мин), накопители Near-Line SAS (7 200 об/мин), SATA (7 200 об/мин)

Доступны диски с самошифрованием

Максимальная емкость внутренней системы хранения данных:
32 Тбайт

ОТСЕКИ ДЛЯ ДИСКОВОДОВ Внутренний отсек для жестких дисков и объединительная плата с возможностью горячей замены

  • До 6 дисков 3,5 дюйма SAS, SATA, SAS быстрого доступа без дополнительного отсека Flex Bay
  • До 4 дисков 3,5 дюйма SAS, SATA, SAS быстрого доступа с дополнительным отсеком Flex Bay
  • До восьми 2,5-дюймовых дисков при использовании опционального отсека для гибких дисков
  • SAS 6/iR

Варианты внешних отсеков для дисководов:
компактный отсек для дисководов оптических дисков: DVD-ROM, комбинированный CD-RW/DVD-ROM или DVD + RW

До восьми накопителей 3,5 дюйма или до шестнадцати накопителей 2,5 дюйма
РАЗЪЕМЫ 4 разъема PCIe G2 + один разъем для системы хранения данных:

  • Два разъема x8
  • Два разъема x4
  • Один разъем x4
Семь разъемов PCIe:

  • 1 разъем x16 максимальной длины, максимальной высоты
  • 3 разъема x8 максимальной длины, максимальной высоты
  • 3 разъема x8 половинной длины, половинной высоты
КОНТРОЛЛЕРЫ RAID Внутренние:

  • PERC H200 (6 Гбит/с)
  • PERC H700 (6 Гбит/с) с кэш-памятью объемом 512 Мбайт (с автономным питанием от аккумулятора); с энергонезависимым кэшем 512 Мбайт, 1 Гбайт (с резервным питанием от аккумулятора)
  • SAS 6/iR
  • PERC 6/i с кэш-памятью объемом 256 Мбайт (с автономным питанием от батареи)

Внешние:

  • PERC H800 (6 Гбит/с) с объемом кэш-памяти 512 Мбайт (с автономным питанием от аккумулятора); с энергонезависимым кэшем 512 Мбайт, 1 Гбайт (с резервным питанием от аккумулятора)
  • PERC 6/E с кэш-памятью объемом 256 или 512 Мбайт (с автономным питанием от аккумулятора)

Внешние сетевые адаптеры (без технологии RAID):

  • Сетевой адаптер SAS 6 Гбит/с
  • HBA-адаптер SAS 5/E
  • HBA-адаптер LSI2032 PCIe SCSI
Внутренние контроллеры:

  • PERC S110 (программный RAID-массив)
  • PERC H310
  • PERC H710
  • PERC H710P

Внешние адаптеры главной шины (RAID):

  • PERC H810

Внешние адаптеры главной шины (без технологии RAID):

  • Адаптер главной шины SAS 6 Гбит/с
СЕТЕВЫЕ ПОДКЛЮЧЕНИЯ 2 PCIe x8 + 2 PCIe x4 G2 или 1 x16 + 2 x4 G2

Информацию о дополнительных сетевых платах, встраиваемых HBA-адаптерах, которые можно дополнительно установить на сервер по заказу, а также встроенных гипервизорах, которые устанавливаются на сервер опционально, читайте на странице устройства в подразделе характеристики.

  • Четырехпортовый адаптер Broadcom® 1GbE BASE-T (без поддержки механизма разгрузки TCP/IP или iSCSI)
  • Четырехпортовый адаптер Intel 1GbE BASE-T (без поддержки механизма разгрузки TCP/IP или iSCSI)
  • Двухпортовый адаптер Intel 10GbE BASE-T с двумя 1GbE (механизмы разгрузки TCP/IP и iSCSI поддерживаются на портах 10GbE)
  • Двухпортовый адаптер Broadcom 10GbE SFP+ с двумя 1GbE (механизмы разгрузки TCP/IP и iSCSI поддерживаются на портах 10GbE)
ПИТАНИЕ Energy Smart:
Два высокоэффективных источника питания с возможностью горячей замены мощностью 570Вт ИЛИ два источника питания высокой выходной мощности с возможностью горячей замены мощностью 870 Вт

Источники бесперебойного питания:

  • 1000—5600 Вт
  • 2700—5600 Вт, высокоэффективные, возможность подключения в активном режиме

Тепловые характеристики:

  • Непрерывная работа: от 10 до 35 °C, относительная влажность: от 10 до 80%.
  • 10% часов работы в год: от 5 до 40 °C, относительная влажность от 5 до 85%.
  • 1% часов работы в год: от -5 до 45 °C, относительная влажность от 5 до 90%.
  • Резервный источник питания с эффективностью уровня Titanium, с возможностью горячей замены и мощностью 750 Вт
  • Резервный источник питания с эффективностью уровня Platinum, с возможностью горячей замены и мощностью 495, 750 или 1100 Вт
  • Источники питания с автоматическим определением диапазона напряжения
ДОСТУПНОСТЬ
  • Жесткие диски с поддержкой горячего подключения
  • Резервные блоки питания с возможностью горячей замены
  • Резервная система охлаждения с возможностью горячей замены
  • Память с поддержкой ECC
  • Поддержка технологии резервирования Spare Row
  • Поддержка функции исправления данных в одном устройстве (SDDC)
  • Контроллер iDRAC6
  • Доступ внутрь корпуса без помощи инструментов
  • Поддержка кластеров
Высокоэффективные резервируемые источники питания с возможностью горячей замены; отсеки для накопителей с поддержкой горячей замены; модуль TPM; поддержка двух внутренних модулей SD; резервируемый вентилятор с поддержкой горячей замены;
опциональная лицевая панель; идентификационная метка; память с поддержкой ECC, интерактивный ЖК-дисплей; поддержка расширенного диапазона температур; соответствие требованиям стандарта ENERGY STAR®, расширенный диапазон напряжения питания; независящее от коммутатора разбиение на разделы (SWAP)
УПРАВЛЕНИЕ
  • Dell OpenManage™
  • Контроллер жизненного цикла
  • iDRAC6 Enterprise (опционально)
  • VFlash (опционально)
  • Microsoft® System Center Essential (SCE) 2010 версии 2
Удаленное управление:

  • iDRAC7 с контроллером жизненного цикла
  • iDRAC7 Express (по умолчанию), iDRAC7 Enterprise (опциональное обновление)
  • Накопитель vFlash емкостью 8 Гбайт (опциональное обновление), накопитель vFlash емкостью 16 Гбайт (опциональное обновление)

Управление системами:

  • Соответствие требованиям IPMI 2.0
  • Dell OpenManage™ Essentials и консоль управления Dell
  • Dell OpenManage Power Center
  • Средства подключения Dell OpenManage:
  • пакет интеграции Dell OpenManage для Microsoft® System Center
  • Подключаемый модуль Dell для VMware® vCenter™
  • HP Operations Manager, IBM Tivoli® Netcool® и CA Network and Systems Management
ПОДДЕРЖКА СТОЕК для 4-опорных стоек:

  • Поддержка установки без использования инструментов в 19-дюймовых четырехсекционных стойках, совместимых с EIA-310-E, с квадратными или круглыми без резьбы отверстиями, включая все стойки Dell 42xx и 24xx
  • Допускает полное выдвигание из стойки для обслуживания ключевых внутренних компонентов
  • Поддержка дополнительного кронштейна для прокладки кабелей (CMA)
  • Глубина направляющей без кронштейна / с кронштейном CMA: 751 мм / 840 мм
  • Диапазон регулировки стоек с квадратными / круглыми отверстиями: 692-756 мм / 678-749 мм
  • Кронштейны для крепления направляющих 1U/2U

для 4- и 2-опорных стоек:

  • Поддержка установки без использования инструментов в 19-дюймовых четырехсекционных стойках, совместимых с EIA-310-E, с квадратными или круглыми без резьбы отверстиями, включая все стойки Dell 42xx и 24xx
  • Поддержка установки с использованием инструментов в 19-дюймовых четырехсекционных стойках, совместимых с 19” EIA-310-E, с резьбовыми отверстиями
  • Глубина направляющей: 608 мм
  • Диапазон регулировки стоек с квадратными / круглыми / резьбовыми отверстиями: 588-828 мм / 574-821 мм / 592-846 мм
  • Скользящие направляющие ReadyRails II для монтажа без применения специальных инструментов в стойки с четырьмя опорами с квадратными или круглыми отверстиями без резьбы или в стойки четырьмя опорами с отверстиями с резьбой с использованием инструментов, с поддержкой опционального кронштейна для прокладки кабелей, не требующего использования инструментов
  • Неподвижные направляющие ReadyRails для монтажа без применения специальных инструментов в стойки с четырьмя опорами с квадратными или круглыми отверстиями без резьбы или установки в стойки с четырьмя опорами с резьбовыми отверстиями и стойки с двумя опорами (Telco) с использованием инструментов
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Корпус

  • Высота: 8,64 см (3,40 дюйма)
  • Ширина: 44,31см (17,44 дюйма)
  • Глубина: 68,07 см (26,80 дюйма)
  • Вес (в максимальной конфигурации): 26,1кг (57,54 фунта)

Видеоплата:

  • Matrox G200

Условия эксплуатации:

  • Стандартная конфигурация корпус 2,5 дюйма при температуре окружающей среды 23 ± 2 °C
  • Без нагрузки: максимальное звуковое давление = 5,5 Б; среднее звуковое давление = 39 дБА

2. Сеть хранения данных Dell EqualLogic PS6000X

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Сеть хранения данных Dell EqualLogic PS6000X и современный аналог - Dell EqualLogic PS6100X

Dell EqualLogic PS6000X:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
технология EqualLogic PeerStorage, масштабируемая производительность и ёмкость, программное обеспечение для защиты данных высокого уровня, массивы с автоуправлением, системное дублирование для защиты от сбоев, два контроллера с высокой отказоустойчивостью, выбор конфигурации для сети хранения данных, простота наращивания ёмкости

Dell EqualLogic PS6100X:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
технология систем хранения данных с равноправным доступом EqualLogic, масштабируемая производительность и ёмкость, полный набор программного обеспечения для защиты данных, системное дублирование для защиты от сбоев, удобное расширение с использованием систем различных поколений

Сеть хранения данных Dell EqualLogic PS6000X с протоколом iSCSI, использованная в 2010 для виртуализации стадиона «Энфилд», описана на сайте DELL.
Ниже приводим технические характеристики сети хранения данных Dell EqualLogic PS6100X, более нового решения из линейки DELL.

Массивы семейства серии PS6100 включают:

  • Два контроллера, представляющие собой встроенные средства резервирования
  • Четыре порта GbE на каждый контроллер
  • Выделенный порт управления 10/100 на каждый контроллер
  • Системная плата 6G SAS
  • 12 или 24 диска с возможностью горячего переключения
  • Диски NL-SAS 7200 об/мин, диски SAS 10 000 об/мин или диски SAS 15 000 об/мин или твердотельные накопители
  • Перенос данных из кэша во флеш-память
  • Одноранговая архитектура, обеспечивающая линейное масштабирование производительности
  • Вертикальное переключение портов при отказе, которое в случае сбоя сетевого порта позволяет сохранять прежний уровень пропускной способности
  • Программа Group Manager, интегрирующая все средства управления в одной консоли, как для протоколов файловой, так и для протоколов блочной системы хранения
  • Микропрограмма для массива и серверное программное обеспечение без дополнительных лицензий и оплаты

Другие характеристики Dell EqualLogic PS6100X смотрите ниже.

КОНФИГУРАЦИЯ ИЗДЕЛИЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Контроллеры системы хранения данных
Два контроллера с переносом данных кэша резервного копирования общей емкостью 8 Гбайт1 во флеш-память для защиты данных

Жесткие диски
Двадцать четыре (24) жестких диска SAS 10 000 об/мин с возможностью горячей замены (имеется конфигурация с двенадцатью (12) дисками. Для получения подробных сведений обратитесь к торговому представителю Dell.)

Емкость дисков
2,5-дюймовые жесткие диски SAS 10 000 об/мин и емкостью 300 Гбайт, 600 Гбайт и 900 Гбайт

Емкость системы

  • 7,2 Тбайт1 при использовании 24 дисков SAS 10 000 об/мин емкостью 300 Гбайт
  • 14,4 Тбайт1 при использовании 24 дисков SAS 10 000 об/мин емкостью 600 Гбайт
  • 21,6 Тбайт1 при использовании 24 дисков SAS 10 000 об/мин и емкостью 900 Гбайт
  • 7,2 Тбайт1 при использовании 24 дисков SAS 10 000 об/мин емкостью 300 Гбайт
Тома
До 1024

Моментальные копии
512 на каждый том/всего до 10 000 на группу

Подключения томов
До 1024

Протокол регистрации серверов
Любой соответствующий стандартам инициатор iSCSI

Поддерживаемые операционные системы
Windows® 2000 Server; Windows Server® 2003; Windows Server® 2008, включая Hyper-V™; Windows Vista®; Windows Server® 2008 R2, включая Hyper-V™; Windows XP®; Red Hat® Enterprise Linux®; SUSE® Linux® Enterprise; Sun™ Solaris™; IBM® AIX®; HP-UX; Mac OS® X; VMware® ESX Server 3 / 3.5 / 4 / 4.1 / 5; ESXi 3.5 / 4 / 4.1; Citrix® XenServer™; Novellreg NetWare®

Поддержка RAID
Уровни RAID 5, RAID 6, RAID 10 и RAID 50

Сетевые интерфейсы
Четыре (4) медных на каждый контроллер + один (1) выделенный порт управления

Поддержка сети TCP
Поддержка IPv4 и основных механизмов IPv6

Возможности расширения
Возможна совместная эксплуатация с массивами EqualLogic других серий PS в пределах одной группы сетей хранения данных, объединение выполняется без прерывания работы. До 16 элементов в каждой группе

НАДЕЖНОСТЬ УПРАВЛЕНИЕ
  • Вертикальное переключение портов при отказе
  • Резервные контроллеры с возможностью горячего переключения, резервные источники питания/вентиляторы охлаждения и диски с возможностью горячего переключения
  • Управление питанием отдельных отсеков для жестких дисков
  • Перенос данных из кэша во флеш-память
  • Инструмент отслеживания событий и производительности нескольких групп SAN HeadQuarters
  • Последовательная консоль
  • Возможность настройки отдельной сети управления
  • SNMP, telnet, SSH, HTTP, веб-интерфейс (SSL), сценарии узла
  • Поддержка нескольких администраторов
СИСТЕМА МОНИТОРИНГА КОРПУСА БЕЗОПАСНОСТЬ
  • Автоматическая настройка резервирования и уровня использования
  • УДОБСТВО
  • Автоматическая замена поврежденных блоков
  • Система мониторинга дисков с автоматическим сбором статистики (ADMS) для отслеживания состояния данных на жестких дисках
  • Проверка подлинности CHAP
  • Контроль доступа для iSCSI
  • Контроль доступа для интерфейсов управления, включая поддержку Active Directory, LDAP или RADIUS
ГАБАРИТЫ, ПИТАНИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Корпус

  • Высота: 2U/8,68 см (3,41 дюйма)
  • Ширина: 44,63 см (17,57 дюйма)
  • Глубина: 54,1 см (21,3 дюйма)
  • Вес: 24,49 кг (54 фунта)

Физические размеры в упаковке:

  • Длина: 851 см (33,50 дюйма)
  • Ширина: 629 см (24,75 дюйма)
  • Глубина: 395 см (15,56 дюйма)
  • Вес в упаковке: 36,2873 кг (80 фунтов)

Питание

  • Напряжение переменного тока: 100—240 В~ ±10%, одна фаза
  • Частота: 50/60 Гц
  • Коэффициент мощности: 0,98 (мин.)
  • Источники питания: два источника питания мощностью 700 Вт
  • Диапазон температур: от 5 до 40 °C (от 41 до 104 °F)
  • Температура хранения: от -40 до 65 °C (от -40 до 149 °F)
  • Высота над уровнем моря: Для высот над уровнем моря, превышающих 2950 футов, максимальная рабочая температура снижается в пропорции 1 °F/550 футов.
  • Относительная влажность при эксплуатации: от 20% до 80% (без конденсации) с максимальным изменением влажности
  • на 10% в час.
  • Ударная нагрузка при эксплуатации: полусинусоидальная ударная нагрузка 31 G ± 5% с продолжительностью импульса 2,6 мс ± 10% только в рабочих положениях.
  • Вибрация при эксплуатации: 0,26 g (ср.квадр.) при частоте 5—350 Гц в течение 5 минут (в рабочем положении)
  • Категория акустики 4 <=7.2 bels at 23C ± 2C
  • Качество воздуха: Уровень переносимых по воздуху загрязнений — G1 или ниже, как определено в ISA-S71.04-1985
СПОСОБЫ УВЕДОМЛЕНИЯ СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ
Ловушки SNMP, рассылка по электронной почте, системный журнал
  • Модель соответствия нормативным требованиям: E04J
  • Тип регламентирующего документа: E04J001

3. Настольные компьютеры Dell OptiPlex ™ 960 с процессорами Intel серии Q9400

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Стационарный компьютер Dell OptiPlex 960 и его современный аналог - Dell OptiPlex 9010

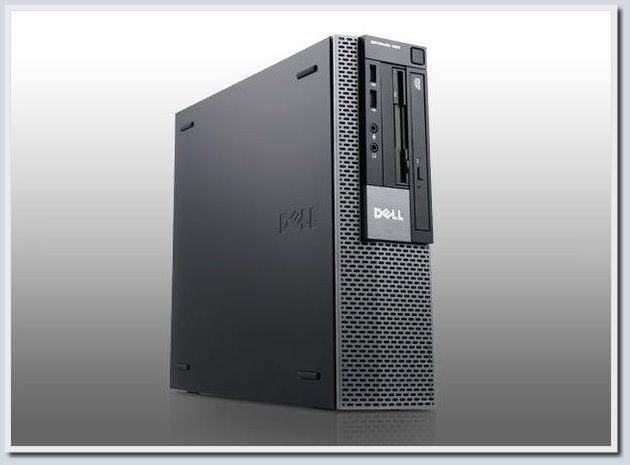

Dell OptiPlex 960:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
удобство, экономичность, высокая производительность, хороший выбор в своём классе, низкий уровень шума, экологичный дизайн

Dell OptiPlex 9010:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Технические характеристики стационарного компьютера Dell OptiPlex 960 вы найдёте на официальном сайте Dell. Ниже приведу характеристики модели Dell OptiPlex 9010 — стационарного компьютера от Dell из актуальной на данный момент линейки Dell OptiPlex.

ПРОЦЕССОР ОПЕРАЦИОННАЯ СИСТЕМА
  • Intel® Core™ i7/i5 третьего поколения четырехъядерные, i3 двухъядерный (после выпуска) и Pentium® двухъядерный (после выпуска);
  • Intel® Core™ i3 второго поколения двухъядерный, Pentium® двухъядерный; технология Intel vPro™ используется только на отдельных процессорах

Процессоры третьего поколения имеют встроенную поддержку 3 дисплеев благодаря встроенным в процессор графическим адаптерам. Для одновременного вывода на три дисплея требуется один порт DP с максимальным разрешением 2500 x 1600 и частотой обновления 60 Гц, а также порт DP и VGA с максимальным разрешением 1920 x 1200 с частотой обновления 60 Гц.

  • Windows 7® Домашняя базовая с пакетом обновления SP1 (32-/64-разрядная версии),
  • Windows 7® Домашняя расширенная с пакетом обновления SP1 (32-/64-разрядная версии),
  • Windows 7® Профессиональная с пакетом обновления SP1 (32-/64-разрядная версии),
  • Windows 7® Максимальная с пакетом обновления SP1 (32-/64-разрядная версии),
  • Windows 8® Pro
  • Ubuntu® Linux
ПАМЯТЬ НАБОР МИКРОСХЕМ
До 4 разъемов DIMM (2 для устройств со сверхмалым форм-фактором); двухканальная память DDR3 SDRAM без ECC, 1600 МГц, до 32 Гбайт (16 Гбайт для устройств со сверхмалым форм-фактором) Набор микросхем Intel® Q77 Express (info)
ВИДЕОПЛАТА ЖЁСТКИЙ ДИСК
  • Встроенный графический адаптер Intel® HD Graphics 2500/4000 (для процессоров Core i3/i5/i7 третьего поколения);
  • Встроенный графический адаптер Intel® HD Graphics 2000/3000 (для процессоров Core i3 второго поколения);
  • опциональный выделенный графический адаптер NVIDIA GeForce GT640 с памятью 1 Гбайт (только для MiniTower) (ожидается в июне);
  • опциональный выделенный графический адаптер AMD RADEON HD 7570 с памятью 1 Гбайт;
  • опциональный выделенный графический адаптер AMD RADEON HD 7470 с памятью 1 Гбайт
  • 3,5-дюймовые жесткие диски емкостью до 1 Тбайт (7200 об/мин);
  • 2,5-дюймовые жесткие диски: диски емкостью до 500 Гбайт (7200 об/мин); гибридные диски емкостью 500 Гбайт; диски с автоматическим шифрованием данных Opal емкостью 320 Гбайт (7200 об/мин), твердотельный накопитель емкостью 128 Гбайт;
  • поддержка RAID 0 и 1 в некоторых конфигурациях; поддержка бездисковых компьютерных решений Dell с гибкими возможностями
ДИСКОВОДЫ ОПТИЧЕСКИХ ДИСКОВ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ
  • Записывающий дисковод Blu-ray;
  • DVD±RW; DVD-ROM; устройство чтения карт памяти «19 в 1» Dell (только в корпусе MT и DT)
  • Встроенная сетевая плата Intel® 82579LM Ethernet 10/100/1000;
  • опциональная плата PCIe Broadcom® NetXtreme® 10/100/1000;
  • опциональная плата беспроводной связи Dell Wireless 1530 PCIe (MiniTower/настольный/малый форм-фактор) WLAN (802.11n);
  • опциональная мини-плата половинной высоты Dell Wireless 1530 PCIe (сверхмалый форм-фактор) WLAN (802.11n)
ПОРТЫ УПРАВЛЕНИЕ СИСТЕМОЙ
  • 4 внешних порта USB 3.0 (2 спереди, 2 сзади), 6 внешних портов USB 2.0 (2 спереди, 4 сзади, кроме устройств со сверхмалым форм фактором: только 4 сзади) и 2 внутренних порта USB 2.0 (только MiniTower/настольный);
  • 1 порт RJ-45; 1 последовательный порт; 1 порт VGA; 2 порта DisplayPort; 2 порта PS/2 (только MiniTower/настольный/малый форм-фактор);
  • 2 линейных входа (стерео/микрофон), 2 линейных выхода (наушники/динамик), опциональная поддержка параллельного/последовательного порта (только MiniTower/настольный/малый форм-фактор), опциональная плата 1394a PCI (только MiniTower/настольный)
  • Технология Intel® vPro (iAMT 8.0), в том числе уникальные расширения Dell для vPro;
  • Стандартные функции управления Intel®;
  • Без управления системами по дополнительному каналу
MINITOWER: ПОРТЫ, РАЗЬЕМЫ, КОРПУС НАСТОЛЬНЫЙ: ПОРТЫ, РАЗЬЕМЫ, КОРПУС
Размеры (В x Ш x Г), дюймы/(см):
14,2 x 6,9 x 16,4 /(36,0 x 17,5 x 41,7)

Мин. вес (фунты/кг):
20.68 / 9.4

Число отсеков:

  • 2 внутренних 3,5 дюйма
  • 2 внешних 5,25 дюйма

Разъемы расширения:

  • 1 разъем PCIe x16 максимальной высоты
  • 1 разъем PCIe x16 максимальной высоты (проводной x 4)
  • 1 разъем PCIe x1 максимальной высоты
  • 1 разъем PCI максимальной высоты

Источник питания:
Стандартный источник питания мощностью 275 Вт с поддержкой активной коррекции коэффициента мощности или опциональный источник питания мощностью 275 Вт и эффективностью до 90% (сертификация 80 PLUS Gold); соответствие требованиям ENERGY STAR 5.2, активная коррекция коэффициента мощности.

В системе с данным форм-фактором используются более эффективные источники питания с активной коррекцией коэффициента мощности (APFC)

Размеры (В x Ш x Г), дюймы/(см):
14,2 x 4,0 x 16,1 /(36,0 x 10,2 x 41,0)

Мин. вес (фунты/кг):
17.38 / 7.9

Число отсеков:

  • 1 внутренний отсек 3,5 дюйма
  • 1 внешний отсек 5,25 дюйма

Разъемы расширения:

  • 1 разъем PCIe x16 половинной высоты
  • 1 разъем PCIe x16 половинной высоты (проводной x 4)
  • 1 разъем PCIe x1 половинной высоты
  • 1 разъем PCI половинной высоты

Источник питания:
Стандартный источник питания мощностью 250 Вт с поддержкой активной коррекции коэффициента мощности или опциональный источник питания мощностью 250 Вт и эффективностью до 90% (сертификация 80 PLUS Gold); соответствие требованиям ENERGY STAR 5.2, активная коррекция коэффициента мощности.

В системе с данным форм-фактором используются более эффективные источники питания с активной коррекцией коэффициента мощности (APFC)

МАЛЫЙ ФОРМ-ФАКТОР: ПОРТЫ, РАЗЬЕМЫ, КОРПУС СВЕРХМАЛЫЙ ФОРМ-ФАКТОР: ПОРТЫ, РАЗЬЕМЫ, КОРПУС
Размеры (В x Ш x Г), дюймы/(см):
11,4 x 3,7 x 12,3 /(29,0 x 9,3 x 31,2)

Мин. вес (фунты/кг):
13.2 /6.0

Число отсеков:

  • 1 внутренний отсек 3,5 дюйма
  • 1 внешний отсек 5,25 дюйма (компактный)

Разъемы расширения:

  • 1 разъем PCIe x16 половинной высоты
  • 1 разъем PCIe x16 половинной высоты (проводной x 4)

Источник питания:
Стандартный источник питания мощностью 240 Вт с поддержкой активной коррекции коэффициента мощности или опциональный источник питания мощностью 240 Вт и эффективностью до 90% (сертификация 80 PLUS Gold); соответствие требованиям ENERGY STAR 5.2, активная коррекция коэффициента мощности.

В системе с данным форм-фактором используются более эффективные источники питания с активной коррекцией коэффициента мощности (APFC)

Размеры (В x Ш x Г), дюймы/(см):
9,3 x 2,6 x 9,4 /(23,7 x 6,5 x 24,0)

Мин. вес (фунты/кг):
7,26 / 3,3

Число отсеков:

  • 1 внутренний отсек 2,5 дюйма
  • 1 внешний отсек 5,25 дюйма (компактный)

Разъемы расширения:
1 мини-разъем PCIe

Источник питания:
Источник питания мощностью 200 Вт и эффективностью до 90% (сертификация 80 PLUS Gold); соответствие требованиям ENERGY STAR® 5.2, активная коррекция коэффициента мощности.

В системе с данным форм-фактором используются более эффективные источники питания с активной коррекцией коэффициента мощности (APFC)

ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА БЕЗОПАСНОСТЬ

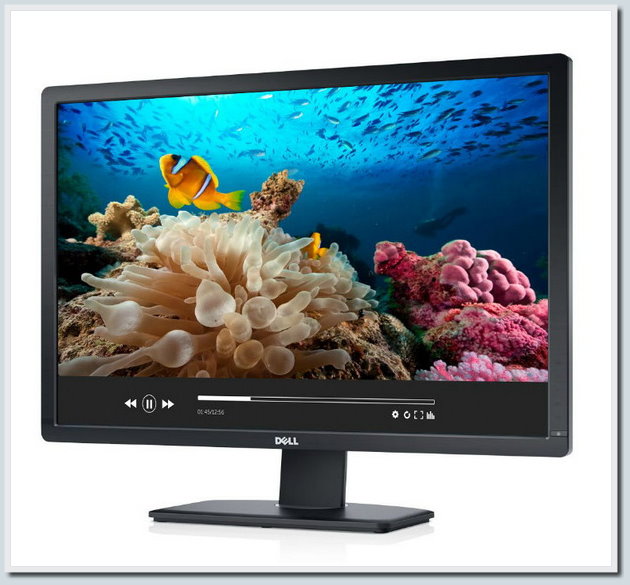

Мониторы:

  • Аналоговые плоскопанельные мониторы начального уровня, стандартные и широкоэкранные: мониторы Dell E170S, E190S, E1911, E1912H, E2011H, E2211H
  • Профессиональные цифровые плоскопанельные мониторы Dell, стандартные и широкоэкранные: мониторы Dell P190S, P1911, P2012H, P2212H, P2312H

Клавиатуры:
USB-клавиатура начального уровня Dell, клавиатура Dell Multimedia Pro, клавиатура Dell со считывателем смарт-карт

Мышь:
оптическая USB-мышь Dell, лазерная мышь Dell

Динамики:

  • встроенный динамик Dell, настольные динамики Dell AX210 2.0;
  • динамики звуковых панелей Dell AX510
  • Модуль TPM 1.2, Dell Data Protection|Access, Dell Data Protection|Encryption;
  • Возможность использования гнезда для замка безопасности;
  • Опциональный переключатель предупреждения о вскрытии корпуса;
  • Пароль для доступа к программе настройки системы/BIOS;
  • Безопасность интерфейса ввода-вывода, опциональные клавиатуры с устройством считывания смарт-карт;
  • Технологии Intel® Trusted Execution, Intel® Identity Protection, Intel® Anti-Theft;
  • Cистема безопасности KACE;
  • Dell Secure Works;
  • Поддержка BIOS для опциональной технологии Computrace
СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ ГАРАНТИЯ
Экологические стандарты (маркировка):
ENERGY STAR 5.2, сертификация EPEAT, CECP, WEEE, Япония — Energy Law, Южная Корея — E-standby и Eco-label (только для настольных компьютеров/с малым/сверхмалым форм-фактором), ЕС — RoHS, Китай — RoHS.

Другие экологические программы:
Компенсация выбросов углекислого газа; услуги по повторной продаже и восстановлению систем. В некоторых регионах предлагается конфигурация без ПВХ и бромсодержащего антипирена.

Ограниченная гарантия на оборудование; стандартное трехлетнее обслуживание на месте установки оборудования на следующий рабочий день после удаленной диагностики (3-3-3); опциональная трехлетняя поддержка Dell ProSupport™ для ИТ-специалистов; варианты продления гарантии до четырех и пяти лет

4. Ноутбуки Dell Latitude™ E5500 с процессорами Intel серии P8400

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Новые модели ноутбуков из линейки Dell Latitude, пришедшие на смену модели Dell Latitude™ E5500

Модель Dell Latitude™ E5500 в 2010 году была отличным решением, помогающим решать множество задач. Сейчас устройство уже снято с производства и на смену ему пришли другие интересные модели. Для примера, ниже покажем 2 новые модели ноутбуков из линейки Dell Latitude: Dell Latitude E5530 и Dell Latitude E6530, а также обозначим технические характеристики доступных конфигураций этих устройств в виде сравнительной таблицы.

Выглядят эти ноутбуки следующим образом:

Dell Latitude E5530:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
Фотографии Dell Latitude E5530: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10

Dell Latitude E6530:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
Фотографии Dell Latitude E6530: 1, 2, 3, 4, 5, 6, 7, 8

Dell Latitude E5530 Dell Latitude E6530
ПРОЦЕССОР Процессоры Intel® CoreTM i3, i5 и i7 до i7-35xxM; Intel® Celeron® Bxxx Процессоры Intel® CoreTM i3, i5 и i7 до i7-37x0QM
ОПЕРАЦИОННАЯ СИСТЕМА
  • ОС Windows® 7 Домашняя базовая
  • ОС Windows® 7 Домашняя расширенная
  • ОС Windows® 7 Профессиональная
  • ОС Windows® 7 Максимальная
  • ОС Windows® 8 Pro
  • Linux Ubuntu 11.10
  • ОС Windows® 7 Домашняя базовая
  • ОС Windows® 7 Домашняя расширенная
  • ОС Windows® 7 Профессиональная
  • ОС Windows® 7 Максимальная
  • ОС Windows® 8 Pro
  • Linux Ubuntu 11.10
ПАМЯТЬ Память DDR3 SDRAM 1600 МГц; два разъема с поддержкой модулей DIMM объемом 1, 2, 4 и 8 Гбайт Память DDR3 SDRAM 1600 МГц; два разъема с поддержкой модулей DIMM емкостью 2, 4 и 8 Гбайт.
НАБОР МИКРОСХЕМ Набор микросхем Mobile Intel® HM77 Express (info)
Набор микросхем Mobile Intel® QM77 Express (info)
Набор микросхем Mobile Intel® QM77 Express (info)

Технологии повышения скорости реагирования Intel:

  • Опциональная технология Intel Rapid Start (требуется твердотельный накопитель; info)
  • Опциональная технология Intel Smart Connect (требуется твердотельный накопитель; info)
ВИДЕОПЛАТА
  • Графический адаптер Intel® HD Graphics 3000 для процессоров Intel Core i3/i5/i7 2xxxM и Celeron® Bxxx
  • Графический адаптер Intel® HD Graphics 4000 для процессоров Intel Core i3/i5/i7 3xxxM
  • Графическая плата Intel® HD 3000 для процессоров Intel Core i3/i5
  • Графическая плата Intel® HD 4000 для процессоров Intel Core i3/i5/i7 3xxxM
  • Выделенный графический адаптер NVIDIA®NVS™5200M (с памятью GDDR5 объемом 1 Гбайт) с технологией Optimus
ДИСПЛЕЙ
  • 15,6-дюймовый дисплей высокой четкости (1366 x 768) со светодиодной подсветкой и антибликовым покрытием
  • 15,6-дюймовый дисплей высокой четкости FHD (1920 x 1080) со светодиодной подсветкой и антибликовым покрытием
  • 15,6-дюймовый дисплей высокой четкости со светодиодной подсветкой (1366 x 768) и антибликовым покрытием
  • 15,6-дюймовый дисплей HD+ со светодиодной подсветкой (1600 x 900) и антибликовым покрытием
  • 15,6-дюймовый дисплей FHD (1920 x 1080) со светодиодной подсветкой и антибликовым покрытием
ЖЕСТКИЙ ДИСК
  • Up to 500GB hard drive (7200RPM)
  • Up to 320GB hard drive (5400RPM)
  • Up to 128GB Solid State hard drive
  • Up to 750GB hard drive (7200RPM)
  • Up to 256GB Solid State hard drive
ДИСКОВОД ОПТИЧЕСКИХ ДИСКОВ DVD-ROM, DVD±RW DVD-ROM, DVD±RW
ВАРИАНТЫ ПОДКЛЮЧЕНИЯ Адаптер Gigabit Ethernet (10/100/1000 Мбит/с)

Платы беспроводной локальной сети:

  • Плата Intel® Centrino® Advanced-N 6205
  • Плата Intel® Centrino® Ultimate-N 6300
  • Плата беспроводной связи Dell Wireless 1501 (802.11b/g/n 1x1)
  • Плата беспроводной связи Dell Wireless 1530 (802.11a/g/n 2x2)

Мобильный широкополосный доступ и GPS:

  • Многорежимная мини-плата HSPA-EVDO Dell Wireless™ 5630 (Gobi™ 3000) с функцией A-GPS
  • Однорежимная мини-плата Dell Wireless™ 5560 HSPA с функцией A-GPS

Модуль Bluetooth:

  • Беспроводной модуль Dell Wireless 380 Bluetooth® 4.0
Адаптер Gigabit Ethernet (10/100/1000 Мбит/с)

Беспроводная локальная сеть и WiMax:

  • Плата Intel® Centrino® Advanced-N 6205
  • Плата Intel® Centrino® Advanced -N + WiMAX 6250
  • Intel® Centrino® Ultimate-N 6300
  • Dell Wireless 1504 (802.11g/n 1x1)
  • Dell Wireless 1540 (802.11n 2x2)

Мобильный широкополосный доступ и GPS:

  • Многорежимная мини-плата HSPA-EVDO Dell Wireless™ 5630 (Gobi™ 3000) с функцией A-GPS12
  • Однорежимная мини-плата Dell Wireless™ 5560 HSPA с функцией A-GPS
  • Плата мобильного широкополосного доступа Dell Wireless™ 5802 LTE (Verizon — только для США)
  • Плата мобильного широкополосного доступа Dell Wireless™ 5804 LTE (AT&T — только для США)

Модуль Bluetooth:

  • Беспроводной модуль Dell Wireless 380 Bluetooth® 4.0
МУЛЬТИМЕДИА
  • Высококачественные динамики
  • Комбинированный разъем для стереонаушников/микрофона
  • Встроенные микрофоны с шумоподавлением
  • Опциональная встроенная веб-камера формата высокой четкости и ПО Dell Webcam Central
  • Высококачественные динамики
  • Комбинированный разъем для стереонаушников/микрофона
  • Встроенные микрофоны с шумоподавлением
  • Опциональная встроенная веб-камера формата высокой четкости и ПО Dell Webcam Central
ПОРТЫ, РАЗЪЁМЫ И КОРПУС
  • Сетевой разъем (RJ-45)
  • USB 2.0 (1); USB3.0(2) — один комбинированный разъем USB/eSATA
  • Комбинированный разъем для стереонаушников/микрофона
  • Устройство считывания карт памяти, карта ExpressCard 54 мм, 1394
  • Разъем стыковочной станции, VGA, HDMI
  • Один разъем для платы максимального размера и два разъема для мини-платы половинного размера
  • Опциональное устройство считывания смарт-карт

Размеры и вес для стандартной конфигурации:

  • Ширина: 15,28 дюйма/388 мм
  • Высота (спереди/сзади): 1,19"/30,20 — 1,31"/33,20 мм
  • Глубина: 9,88 дюйма/251 мм
  • Начальный вес: 5,25 фунта/2,38 кг (с четырехэлементным аккумулятором и устройством airbay)

Устройства ввода:

  • Клавиатура с одним или двумя указывающими устройствами: стандартная или с подсветкой
  • Сенсорная панель с поддержкой технологии Multi-touch
  • Сетевой разъем (RJ-45)
  • USB 2.0 (2) — один комбинированный разъем USB/eSATA; USB3.0 (2)
  • Комбинированный разъем для стереонаушников/микрофона
  • Устройство считывания карт памяти, карта ExpressCard 54 мм
  • Разъем стыковочной станции, VGA, HDMI
  • Один разъем для платы максимального размера и два разъема для мини-платы половинного размера
  • Устройство считывания смарт-карт/бесконтактный считыватель смарт-карт/устройство распознавания отпечатков пальцев или устройство распознавания отпечатков пальцев FIPS
  • Опциональный модуль USB 3.0, устанавливаемый в отсек дисковода для оптических дисков

Размеры и вес для стандартной конфигурации:

  • Ширина: 15,12 дюйма/384,00 мм
  • Высота (спереди/сзади): от 1,11 дюйма/28,0 мм до 1,34 дюйма/34,20 мм
  • Глубина: 10,16 дюйма/258,00 мм
  • Начальный вес: 5,40 фунта/2,449 кг (с четырехэлементным аккумулятором, устройством airbay и дополнительным твердотельным накопителем)

Устройства ввода:

  • Клавиатура с двумя указывающими устройствами: стандартная или с подсветкой
  • Сенсорная панель с поддержкой технологии Multi-touch
ПИТАНИЕ
  • Четырехэлементный литий-ионный аккумулятор (40 Втч) с технологией ExpressCharge™
  • Шестиэлементный литий-ионный аккумулятор (60 Втч) с технологией ExpressCharge™
  • Девятиэлементный литий-ионный аккумулятор (97 Втч)
  • Девятиэлементный литий-ионный аккумулятор (87 Втч) с трехлетней ограниченной гарантией на оборудование
  • Девятиэлементный тонкий аккумулятор с увеличенным ресурсом (97 Втч)

Источники питания:

  • Адаптер переменного тока мощностью 65 Вт или 90 Вт
  • Адаптер переменного тока мощностью 65 Вт без ПВХ и бромсодержащего антипирена
  • Адаптер постоянного тока мощностью 90 Вт для автомобиля/самолета (опция)
  • Четырехэлементный литий-ионный аккумулятор (40 Втч) с технологией ExpressCharge™
  • Шестиэлементный литий-ионный аккумулятор (60 Втч) с технологией ExpressCharge™
  • Девятиэлементный литий-ионный аккумулятор (97 Втч)
  • Девятиэлементный литий-ионный аккумулятор (87 Втч) с трехлетней ограниченной гарантией на оборудование
  • Девятиэлементный расширенный съемный аккумулятор (97 Втч)
  • Трехэлементный аккумулятор (30 Втч) для установки в отсек II модуля E ноутбука

Источники питания:

  • Адаптер переменного тока мощностью 65 Вт или 90 Вт
  • Адаптер переменного тока мощностью 65 Вт без ПВХ и бромсодержащего антипирена
  • Адаптер постоянного тока мощностью 90 Вт для автомобиля/самолета (опция)
УПРАВЛЕНИЕ СИСТЕМОЙ Дополнительные функции управления на базе технологии Intel® vPro™ (опция, требуется адаптер беспроводной локальной сети Intel WiFi® Link WLAN)
DASH 1.1
Дополнительные функции управления на базе технологии Intel® vPro™ (опция, требуется адаптер беспроводной локальной сети Intel WiFi® Link WLAN)
СООТВЕТСТВИЕ НОРМАТИВНЫМ ТРЕБОВАНИЯМ
  • Модель соответствия нормативным требованиям: P28G
  • Тип регламентирующего документа: P28G001
  • Соответствие требованиям Energy Star 5.2 (ОС Windows)
  • EPEAT
  • Модель соответствия нормативным требованиям: P19F
  • Тип регламентирующего документа: P19F001
  • Energy Star 5.2 (ОС Windows)
  • Сертификация EPEAT Gold (США/Канада); EPEAT Silver (Франция, Германия, Швеция)

Подробнее о полезных опциях, доступных в моделях Dell Latitude E5530 и Dell Latitude E6530 можно почитать на официальном сайте Dell, но отдельно хотелось бы отметить поддержку стыковочных платформ E-Port и E-Port Plus, которые дают возможность быстро и без особых усилий преобразовать ноутбук в настольный компьютер, когда это необходимо.

Выглядит это следующим образом:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Совместимость этих платформ с разными моделями ноутбуков серии Dell Latitude даёт возможность использовать E-Port и E-Port Plus эффективно и максимально мобильно.

5. 24-дюймовые мониторы Dell UltraSharp™

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Новые мониторы Dell UltraSharp

Корпорация Dell объявила о начале продаж в России трех моделей мониторов флагманской линейки UltraSharp — U3014 (30’’), U2713H (27’’) и U2413 (24’’), анонсированных в феврале. Новые мониторы отличаются высококачественной цветопередачей и ориентированы на профессиональных пользователей, для которых качественная цветопередача и высокая степень детализации имеют первостепенное значение.

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Особенность новых мониторов UltraSharp заключается в поддержке технологии PremierColor, которая обеспечивает реалистичные, точные и настраиваемые цвета. Все три модели поступают в продажу с заводской калибровкой для поддержки 99% цветовой гаммы AdobeRGB и 100% sRGB с deltaE менее 2. ПО UltraSharp Color Calibration Solution позволяет еще более точно откалибровать дисплей под несколько популярных пространств цветов посредством 14-битной таблицы LUT.

Монитор Dell UltraSharp U3014 обладает самой большой диагональю экрана из всех мониторов Dell – 30 дюймов, соотношением сторон 16:10 и сверхвысоким разрешением 2560 x 1600 точек, благодаря чему он прекрасно подойдет графическим дизайнерам, создателям медиаконтента и инженерам для работы в САПР.

Для удобства работы и управления мониторы Dell U3014, U2713H и U2413 оснащены эффективным ПО Dell Display Manager, позволяющим вручную настраивать изображение, применять автоматические настройки, управлять потреблением энергии, упорядочивать окна и др. С помощью функции Smart Video Enhance легко оптимизировать такие параметры, как контрастность, четкость, насыщенность цветов и корректировка оттенка.

Мониторы выполнены с применением новейших технологий и высококачественных экологичных материалов, что обеспечивает их соответствие таким отраслевым стандартам, как EPEAT, ENERGY STAR и TCO Certified Displays.

Dell U3014 Dell U2713H Dell U2413
Диагональ 30 дюймов (75,6 см) 27 дюймов (68,47 см) 24 дюйма (60,96 см)
Матрица IPS IPS IPS
Соотношение сторон экрана 16:10 16:9 16:10
Углы обзора (верт./горизонт.) 178°/178° 178°/178° 178°/178°
Контрастность 1,000:1 1,000:1 1,000:1
Динамическая контрастность 2 000 000:1 2 000 000:1 2 000 000:1
Глубина цветов 1,07 миллиарда цветов 1,07 миллиарда цветов 1,07 миллиарда цветов
Цветовая гамма (номинал) Adobe RGB 99%, sRGB 100% и 120% (CIE 1976) Adobe RGB 99%, sRGB 100% и 120% (CIE 1976) Adobe RGB 99%, sRGB 100% и 120% (CIE 1976)
Время отклика 6 мс (от серого к серому) 6 мс (от серого к серому) 6 мс (от серого к серому)
Подсветка LED LED LED
Максимальное разрешение 2560 x 1600 при тактовой частоте 60 Гц 2560 x 1440 при тактовой частоте 60 Гц 1920 x 1200 при тактовой частоте 60 Гц
Яркость 50 — 350 кандел/м² 50 — 350 кандел/м² 50 — 350 кандел/м²
Интерфейсы 4 х USB 3.0, DVI-D (HDCP), HDMI, Display Port 1.2, Mini DisplayPort 1.2, аудиовыход 4 х USB 3.0, DVI-D (HDCP), HDMI, Display Port 1.2, Mini DisplayPort 1.2, аудиовыход 4 х USB 3.0, DVI-D (HDCP), HDMI, Display Port 1.2, Mini DisplayPort 1.2, аудиовыход
Питание Потребляемая мощность в рабочем / «спящем» режиме:
60 Вт – 120 Вт / 0,5 Вт
Потребляемая мощность в рабочем / «спящем» режиме:
60 Вт – 130 Вт / 0,5 Вт
Потребляемая мощность в рабочем / «спящем» режиме:
60 Вт – 130 Вт / 0,5 Вт
Подставка Регулируемые высота, поворот и наклон; встроенный модуль подсоединения кабелей Регулируемые высота, поворот и наклон; встроенный модуль подсоединения кабелей Регулируемые высота, поворот и наклон; встроенный модуль подсоединения кабелей
Высота (регулируется) от 482,7 мм до 572,7 мм от 423,4 мм до 538,4 мм от 415,9 мм до 530,9 мм
Ширина 689,7 мм 639,3 мм 556 мм
Вес (только панель — для крепежа VESA) 10,84 кг 6,3 кг 5,01 кг
Программное обеспечение Dell Display Manager Dell Display Manager Dell Display Manager
Соответствие нормативам и сертификация ENERGY STAR, EPEAT Gold, TCO ENERGY STAR, EPEAT Gold, TCO ENERGY STAR, EPEAT Gold, TCO

Цены:
Новые мониторы Dell UltraSharp доступны на российском рынке по следующим ориентировочным розничным ценам: Dell UltraSharp U3014 – от 52 000 рублей, Dell UltraSharp U2713H – от 30 000 рублей и Dell UltraSharp U2413 — от 21 500 рублей.

6. Проектор Dell 4210X

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Технические характеристики DELL 4210X и одного из топовых проекторов - DELL 7700 FullHD

Проектор DELL 4210X:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации
полная комплектация, кнопка подъема, монтаж на потолке, гибкие возможности подключения, вид сбоку, лампа проектора, рычаг регулировки трансфокации, панель управления, удалённое управление

Проектор DELL 7700 FullHD:

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

просмотр ярких деталей с разрешением Full HD, отличная яркость и чёткость, дисплей с функцией «картинка в картинке», презентация без компьютера, функция управления по сети, гибкие возможности подключения, охват всей аудитории, полный контроль, подключаемый USB-модуль беспроводной связи

Технические характеристики проектора Dell 4210X и одного из топовых проекторов линейки DELL, актуальной на данный момент — Dell 7700 FullHD приводим ниже в виде сравнительной таблицы.

Dell 4210X (2010) Dell 7700 FullHD (2013)
ПРОЕЦИРОВАНИЕ
Яркость 3500 ANSI-люмен (максимум) 5000 ANSI-люмен (макс.)
Коэффициент контрастности Номинальное значение — 2000:1
(максимум: минимум)
20000:1
Разрешение 1024 x 768 пикселов (XGA) Разрешение 1080p Full HD
(1920 x 1080p)
Однородность цвета Номинальное значение — 85% (японский стандарт — JBMA) Номинальное значение — 85% (японский стандарт — JBMA)
Проекционный объектив
  • Единица диафрагмы: F/2,4~2,66
  • Фокусное расстояние,
    f=18,2~21,8 мм
  • Объектив с ручной трансфокацией 1,2X
  • Отношение расстояние от проектора до экрана к ширине получаемого изображения: 1,6~1,92 (широкоугольный и телевизионный)
  • Коррекция трапецеидальных искажений по вертикали
  • Единица диафрагмы: F/2.6~2.9
  • Фокусное расстояние,
    f = 39,12~46,94 мм
  • Коэффициент увеличения: ручная настройка, 1,2x
  • Отношение расстояния от проектора до экрана к ширине получаемого изображения:
    1,85 (короткий фокус) — 2,22 (длинный фокус)
  • Смещение объектива:
    115% ± 5% (настройка по умолчанию при поставке)
  • Коррекция трапецеидальных искажений: автоматическая по вертикали ± 30°
ЛАМПА
Срок службы лампы до 2500 часов в экономичном режиме До 1500 часов в нормальном режиме
До 2000 часов в экономичном режиме
Тип лампы заменяемая пользователем лампа мощностью 280 Вт Заменяемая пользователем лампа Philips 400 Вт
ЗВУК Два динамика x 5 Вт (среднеквадратичное значение) Два динамика мощностью 5 Вт (среднеквадратичное значение)
БЕЗОПАСНОСТЬ Защита паролем
Гнездо для троса безопасности
Защита паролем
Гнездо для замка Kensington
ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ
  • Один разъем питания переменного тока (3-контактный — вход C14)
  • Два 15-контактных входа VGA D-sub (синий), VGA-A и VGA-B, для входного аналогового RGB/компонентного сигнала
  • Один 15-контактный выходной разъем VGA D-sub (черный) для проходного ввода VGA-A
  • Один стандартный 4-контактный вход min-DIN S-Video для сигнала Y/C
  • Одно желтое гнездо RCA для входного сигнала композитного видео
  • Один вход HDMI, поддержка HDMI 1.3, совместимость с HDCP
  • Два 3,5-мм мини-разъема стерео (синий) и одна пара разъемов RCA (красный/белый) для ввода аналоговых аудиосигналов
  • Один 3,5-мм мини-разъем стерео (зеленый) для вывода различных аудиосигналов
  • Один порт USB (подчиненный) для поддержки дистанционного управления (Pg Up/Pg Down)
  • Один 6-контактный мини-порт DIN для подключения к интерфейсу RS232
  • Один разъем RJ45 для управления проектором по сети
  • Один переключаемый выход 12 В= / 200 мА макс. для экрана с автоматическим управлением

  • Входной разъем напряжения переменного тока
  • Два разъема D-sub для аналогового/компонентного сигналов, входных сигналов HDTV
  • Один 15-контактный разъем D-sub для проходного ввода VGA-A
  • Один композитный видеоразъем RCA для сигнала CVBS
  • Один 4-контактный разъем S-Video для сигнала Y/C
  • Один набор гнезд RCA для компонентного видеосигнала
  • 1 разъем Mini USB-B для поддержки дистанционного управления
  • Один разъем USB-A WiFi для опциональной поддержки 1функции беспроводной связи
  • Один разъем USB-A для дисплея USB
  • Один разъем USB-B для дисплея USB
  • Один 3,5-мм мини-разъем стерео для использования в качестве аналогового аудиовхода
  • Один мини-разъем стерео 3,5 мм для переменного аналогового выхода
  • Один разъем RJ45 для подключения к компьютерной сети, дисплея локальной сети и обновления микропрограммы
  • Два разъема HDMI 1.3 (совместимых с HDCP)
  • Один девятиконтактный разъем D-sub RS232 для подключения к компьютеру с целью удаленного управления проектором
  • Одно выходное гнездо постоянного тока 12 В при 200 мА для автоматического релейного управления проекционным экраном
СОВМЕСТИМОСТЬ ВИДЕО
  • Композитный видеоразъем/S-Video: NTSC (J, M, 4.43), PAL (B, D, G, H, I, M, N, Nc, 60), SECAM (B, D, G, K, K1, L)
  • Компонентный видеосигнал через разъем VGA и HDMI:1080i/p,720p, 576i/p, 480i/p
  • Композитный входной видеоразъем/S-Video: NTSC (J, M, 4.43), PAL (B, D, G, H, I, M, N, Nc, 60), SECAM (B, D, G, K, K1, L)
  • Входы HDMI и компонентного видео (через разъемы RCA VGA и YPbPr): 1080i/p, 720p, 576i/p, 480i/p
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание Универсальный источник питания 90 – 264 В~, 50 – 60 Гц с коррекцией коэффициента мощности Универсальный источник питания 100-240 В~, 50-60 Гц с коррекцией коэффициента мощности
Потребляемая мощность в рабочем режиме
  • 360 Вт (штатный режим)
  • 320 Вт (экономичный режим)
  • Полный режим: 525 Вт ± 10% при 110 В~
  • Экономичный режим: 430 Вт ± 10% при 110 В~
  • Режим энергосбережения: =20 Вт (беспроводное соединение и сеть включены)
  • Режим ожидания: =0,5 Вт (сетевое соединение, выход VGA и беспроводное подключение отключены)
УСЛОВИЯ ЭКСПЛУАТАЦИИ И ХРАНЕНИЯ
  • Рабочая температура:
    5°C – 35°C (41°F – 95°F)
  • Рабочая влажность:
    80% (максимум)
  • Температура хранения:
    0°C – 60°C (32°F – 140°F)
  • Влажность (хранение):
    90% (максимум)
  • Температура при эксплуатации:
    от 5 до 35 °C (от 41 до 95 °F)
  • Влажность при эксплуатации:
    не более 80%
  • Температура хранения:
    от 0 до 60 °C (от 32 до 140 °F)
  • Влажность (хранение):
    не более 90%
  • Температура во время транспортировки:
    от -20 до 60 °C (от -4 до 140 °F)
  • Влажность (транспортировка):
    не более 90%
РАЗМЕР И ВЕС
  • Размеры (В x Ш x Г):
    28,6 x 11,0 x 24,78 cm (11,26" x 4,33" x 9,76")
  • Вес: 6,35 lbs (2,88 kg)
  • Размеры (Ш x Г x В):
    432 x 290 x 135 мм
    (17,01 x 11,42 x 5,31 дюйма)
  • Вес: 7,26 кг (16,0 фунтов)
КОМПЛЕКТ ПОСТАВКИ
  • Кабель питания
  • Кабель VGA
  • Сумка
  • Компакт-диск с руководством пользователя
  • Пульт дистанционного управления с двумя батарейками размера AAA
  • Руководство по быстрой настройке
  • Информационное руководство для изделия
  • Проектор Dell 7700 FullHD
  • Кабель питания
  • Кабель VGA с 15-контактным разъемом D-sub
  • Кабель USB-B
  • Пульт дистанционного управления и батарейки
  • Руководство пользователя (на компакт-диске в формате HTML)
  • Руководство по быстрой настройке
  • Информационное руководство для изделия
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Уровень шума:
39 дБ(А) в обычном режиме
36 дБ(А) в экономичном режиме

Соответствие нормативным требованиям и стандарты: FCC, CE, VCCI, UL, cUL, Nemko-GS, ICES-003, C-Tick, ГОСТ, NOM, SABS, SASO, PSE

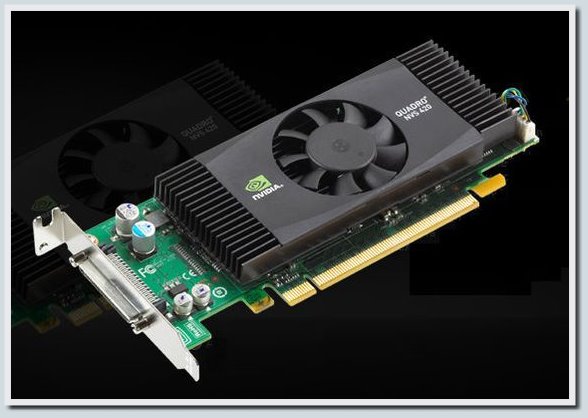

7. Графические платы Nvidia® NVS 420 Quadro

Dell и ФК «Ливерпуль» — еще один удачный опыт виртуализации

Технические характеристики Nvidia® NVS 420 Quadro

  • DVI-D Single Link*: 4
  • Процессорных ядер: 16
  • DisplayPort**: 4
  • Максимальное разрешение цифрового монитора @ 60Гц: 2560x1600***
  • Общий объем памяти: 512 MB (256MB на GPU)
  • Интерфейс памяти: 128-bit (64-bit на GPU)
  • Полоса пропускания памяти (ГБ/с): 11.2 GB/s на GPU
  • Shader Model: 4.0
  • NVIDIA CUDA: +
  • OpenGL: 3.0
  • Direct X: 10
  • Максимальная потребляемая мощность: 40 W

* — при помощи переходника от одиночного VHDCI к Quad DisplayPort
** — при помощи переходника от VHDCI к Quad DisplayPort
*** — 2560x1600 через DisplayPort, 1920x1200 через одноканальный DVI-D

Подробнее о видеокарте читайте на официальном сайте NVIDIA.

Автор: DellTeam

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
