Shuttle KD20 — домашний мини NAS Рано или поздно приходит время, когда в качестве домашнего компьютера многие начинают использовать компактные устройства. Вот и я — избавился, наконец, от громоздкого midi-tower и пересел на моноблок.
Объем и отказоустойчивость дисковой подсистемы подобных устройств оставляют желать лучшего, поэтому появляется потребность во внешней системе хранения данных. Под данными подразумеваю фото, видео, дистрибутивы — в общем все то, что не нужно постоянно, но должно быть под рукой. Диски у меня были — вынул из старого компа, оставалось подобрать платформу для NAS.
Почитал статьи на хабре, в основном рекомендуют полноценные системы на mini-ITX материнках — стоимость таких решений от 10 тысяч рублей без учета дисков. Но мне нужно было решение проще, что-нибудь вроде внешнего сетевого диска, но с отказоустойчивостью RAID-массива.

Shuttle KD20 — это компактный NAS для домашнего использования. В 3Logic стоит около 4500 рублей без дисков.

Комплектация
Shuttle KD20 — домашний мини NAS

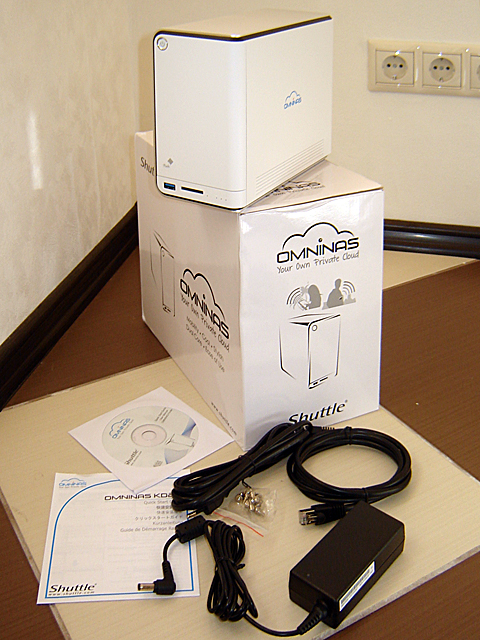

В комплект входит: миниатюрный NAS с двумя отсеками для дисков и 80мм-вентилятором, внешний блок питания, кабель Ethernet, руководство пользователя и винтики для крепления дисков к hot swap корзинам (удивило то, что 2 винтика были запасные)

Корзина интересна тем, что обеспечена возможностью установки 2,5-дюймовых дисков.

Shuttle KD20 — домашний мини NAS

Shuttle KD20 — домашний мини NAS

Shuttle KD20 — домашний мини NAS

Shuttle KD20 — домашний мини NAS

Shuttle KD20 — домашний мини NAS

Корпус имеет отверстие под Kensington Lock. На передней панели есть порт USB 3 и разъем под SD-карты — они используются для автоматического копирования данных в хранилище. Доступ к устройству обеспечивается по сети — на задней панели есть RG-45 разъем.

При первом включении подключил NAS напрямую к компьютеру, через web-интерфейс сменил сетевые настройки на необходимые, и далее работал уже через маршрутизатор.

После установки дисков система предлагает создать массив на выбор: JBOD, RAID0 и RAID1. Мне интересен был последний, но попробовал все.
Shuttle KD20 — домашний мини NAS

Вид интерфейса
Shuttle KD20 — домашний мини NAS
Shuttle KD20 — домашний мини NAS

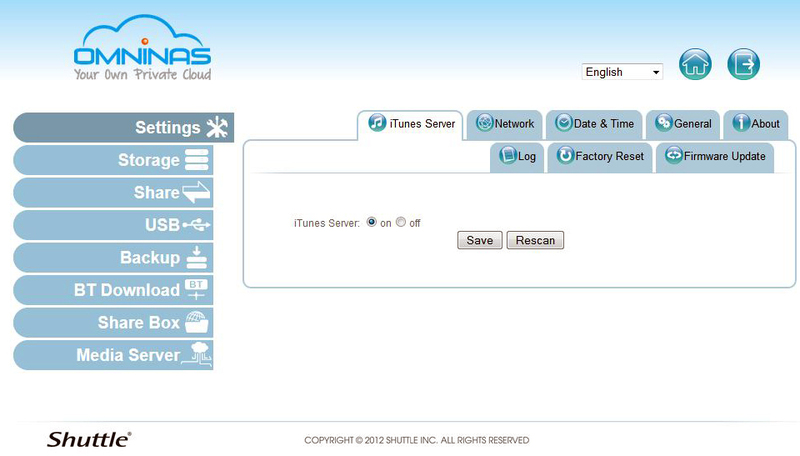

Так же в настройках можно выбрать дополнительные сервисы
Shuttle KD20 — домашний мини NAS

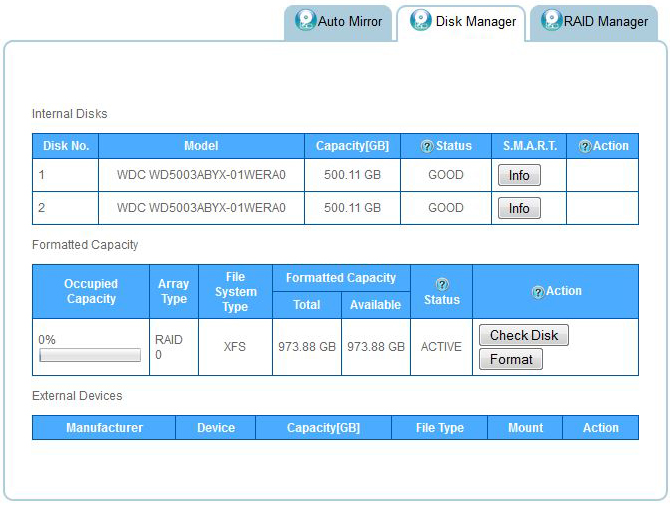

В этой закладке можно ознакомиться со статусом дисков, удалить или добавить их в массив
Shuttle KD20 — домашний мини NAS

Так как это сетевое устройство и подразумевается многопользовательский доступ, существует инструмент создания папок с ограничением доступа пользователям с различными правами.

Shuttle KD20 — домашний мини NAS

KD20 поддерживает автоматическое копирование по USB или с SD-карт.
Shuttle KD20 — домашний мини NAS
После активации этой функции, любая SD-карта или USB-накопитель, подключенные к NAS, будут скопированы в соответствующую папку с указанием даты и времени копирования. В качестве USB-накопителей могут выступать любые устройства, способные быть накопителями — например, у меня получилось автоматически скопировать содержимое телефона, фотоаппарата и внешнего диска.

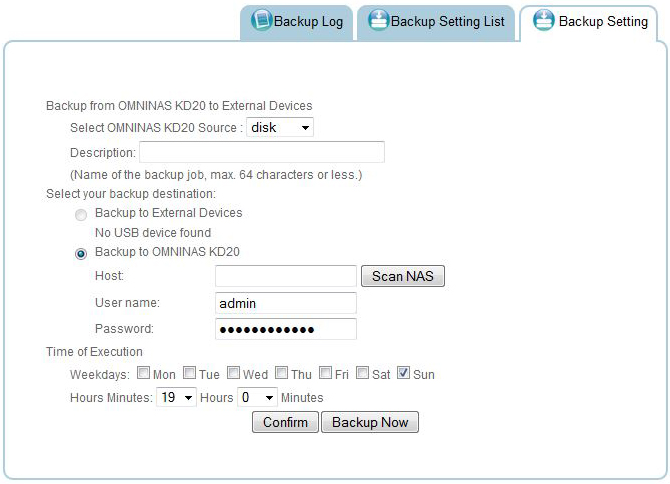

Система имеет возможность автоматического резервирования как внешних данных на внутреннее хранилище, так и внутренних данных на внешнее хранилище.
Shuttle KD20 — домашний мини NAS

В настройках можно активировать дополнительный функционал — BT Download, Share Box и Media Server. Из перечисленного функционала пока мне понятен только Share Box — доступ к хранилищу через Интернет. Но что-то я не разобрался с настройкой и регистрацией на omninas.net.
Пока выясняю у тайваньских товарищей как это должно работать.
Shuttle KD20 — домашний мини NAS

На оф.сайте (есть и русскоязычный) нашел последнюю прошивку. После перепрошивки появился русский язык.
Shuttle KD20 — домашний мини NAS

Проверил работу «зеркала» — на горячую вынул диск, проверил доступность данных — все работает.
Вставил назад — началось восстановление массива

Shuttle KD20 — домашний мини NAS

Ну и самое главное и самое грустное — скорость обмена.
Не смотря на заявленные производителем 75/55 МБайт в секунду на чтение/запись, мне удалось получить скорость не более 15 МБ/сек. Причем эта скорость не зависит ни от типа RAID, ни от того откуда и куда копируются данные. Из этого я делаю вывод, что производительность системы упирается в мощность процессора. К счастью (не для меня) в новой модели KD-22 будет устанавливаться более мощный процессор, что должно отразиться на производительности хранилища.
Но меня устраивает и такая скорость — для фоток хватает, да и фильмы по сети проигрываются без проблем.

Какие положительные стороны данного выбора я для себя определил:
1. Маленький, тихий, симпатичный NAS — можно поставить на рабочем столе.
2. Все работает на автомате — можно сбрасывать данные с внешних устройств не включая компьютер.
3. Отказоустойчивость — покупал ради «зеркала», храню архив фото и видео.
4. Цена — с аналогичным функционалом доступней решения не нашел.
5. Ну и удобные инструменты для контроля доступа.

Из отрицательных качеств:
1. Не разобрался с доступом через интернет — если получится, то этот пункт станет одним из главных плюсов.
2. Никакая скорость обмена — но это, как я уже писал, зависит от цели использования. Мне вполне достаточно.

Спасибо за внимание.

Автор: Usikoff
