Обзор сетевой платформы Lanner FW 7582
В сегодняшнем обзоре мы вскроем коробку и рассмотрим поближе платформу Lanner FW-7582, преемника FW-7581, о которой шла речь в предыдущем посте.

Эта модель построена на более свежем чипсете Intel H61 с сокетом LGA1155. Поддерживает процессоры Intel 2го и 3го поколений (32 и 22нм соответственно) с TDP до 65 ватт. И это довольно большой список, начиная с Celeron G540, заканчивая Core i5 3550s. На платформу можно установить до 16GB двухканальной Non-ECC оперативной памяти DDR3 1066/1333/1600. Как и в случае с FW-7581, на борту имеется шесть GbE интерфейсов на контроллерах Intel 82583V и один FE management-интерфейс. Все шесть интерфейсов могут быть попарно использованы в качестве Bypass портов. При всем этом разница в цене между FW-7581 и 7582 составляет всего лишь 30$.

Unpacking, много фотограмм сделанных с калькулятора

Коробка довольно внушительная, при весе самого устройства в ~7кг коробка весит все 11…
Обзор сетевой платформы Lanner FW 7582

В коробке обнаруживается еще одна коробка, простите за каламбур.
Обзор сетевой платформы Lanner FW 7582

Ну, вроде добрались. Вижу пациента. Кстати, надо отдельно сказать, что обе внешние коробки сделаны из толстого и прочного картона и весят вместе аж 3 килограмма. Вероятнее всего тайваньцы хорошо осведомлены об одной из главных бед России.
Обзор сетевой платформы Lanner FW 7582

Содержимое:
Обзор сетевой платформы Lanner FW 7582

Мелкая комплектуха упакована в отдельную коробочку:
Обзор сетевой платформы Lanner FW 7582

1U радиатор с довольно внушительным медным основанием:
Обзор сетевой платформы Lanner FW 7582
Обзор сетевой платформы Lanner FW 7582

Ну и главный герой обзора:
Обзор сетевой платформы Lanner FW 7582

И его внутренний мир. Здесь можно заметить странность — отсек под HDD с одной стороны, а SATA-интерфейсы с совершенно другой, благо что кабель в комплекте достаточно длинный:
Обзор сетевой платформы Lanner FW 7582

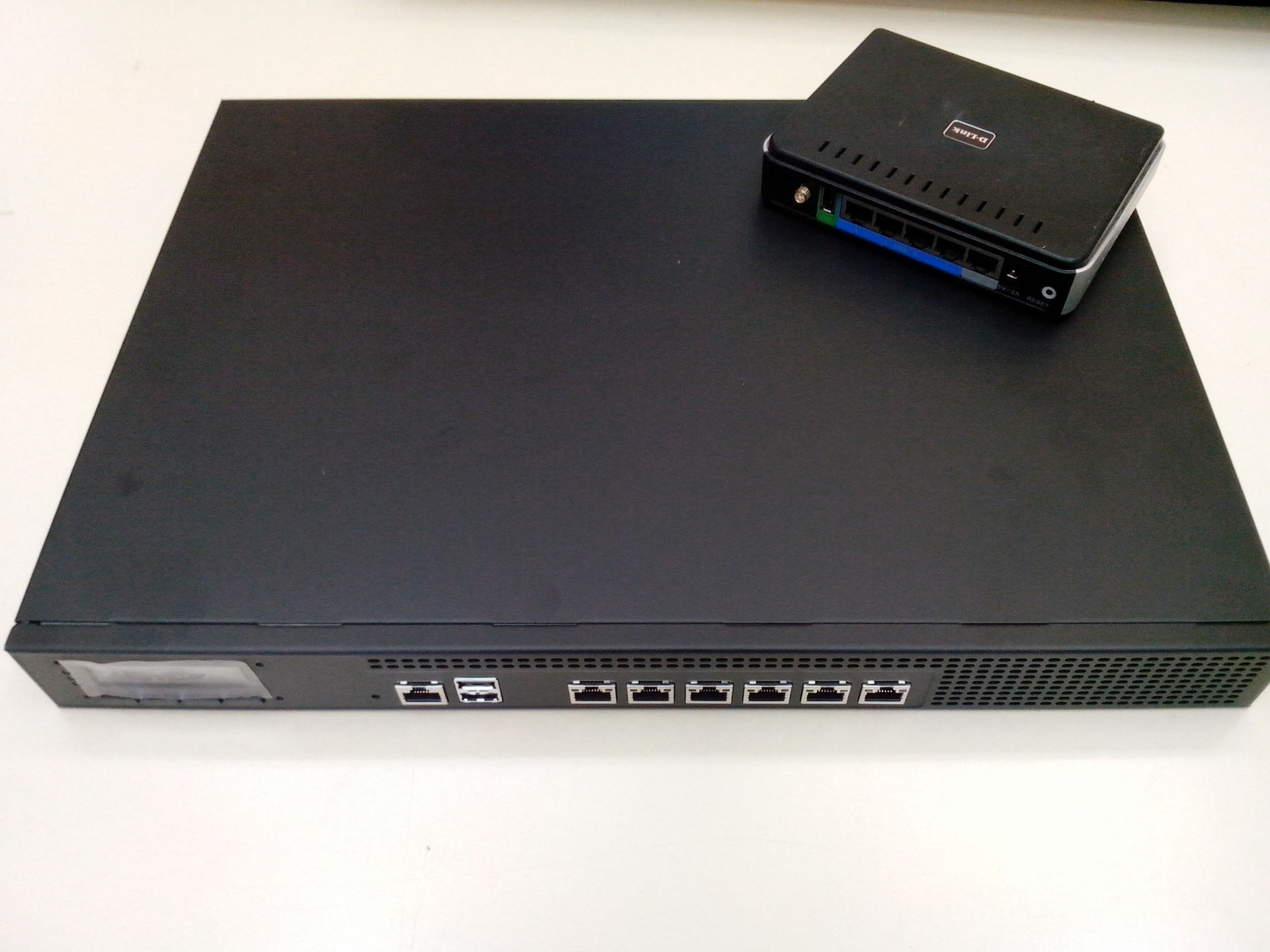

DIR-320 грустно надеется, что и он когда-нибудь вырастет:
Обзор сетевой платформы Lanner FW 7582

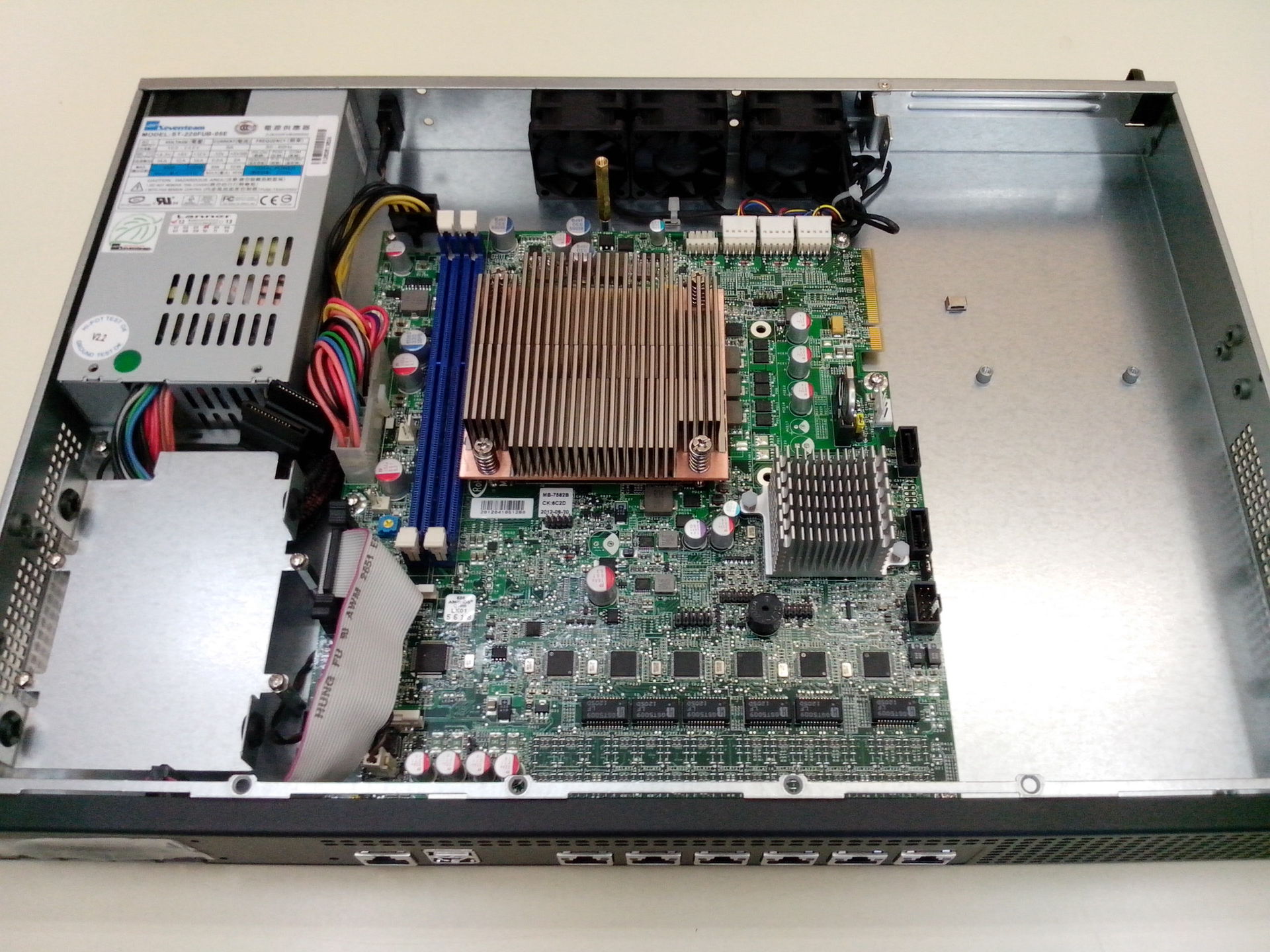

Внутри платформы всё достаточно стандартно. Блок питания на 220 ватт, крепления для 2,5" жесткого диска, 2 слота 240pin DIMM DDR3 и CompactFlash слот, спрятавшийся под шлейфом LCD-дисплея. В правой части корпуса достаточно много свободного места под установку модулей расширения на интерфейс PCI-E x8. Также возможна комплектация креплением под стандартный 3,5" HDD.
Обзор сетевой платформы Lanner FW 7582

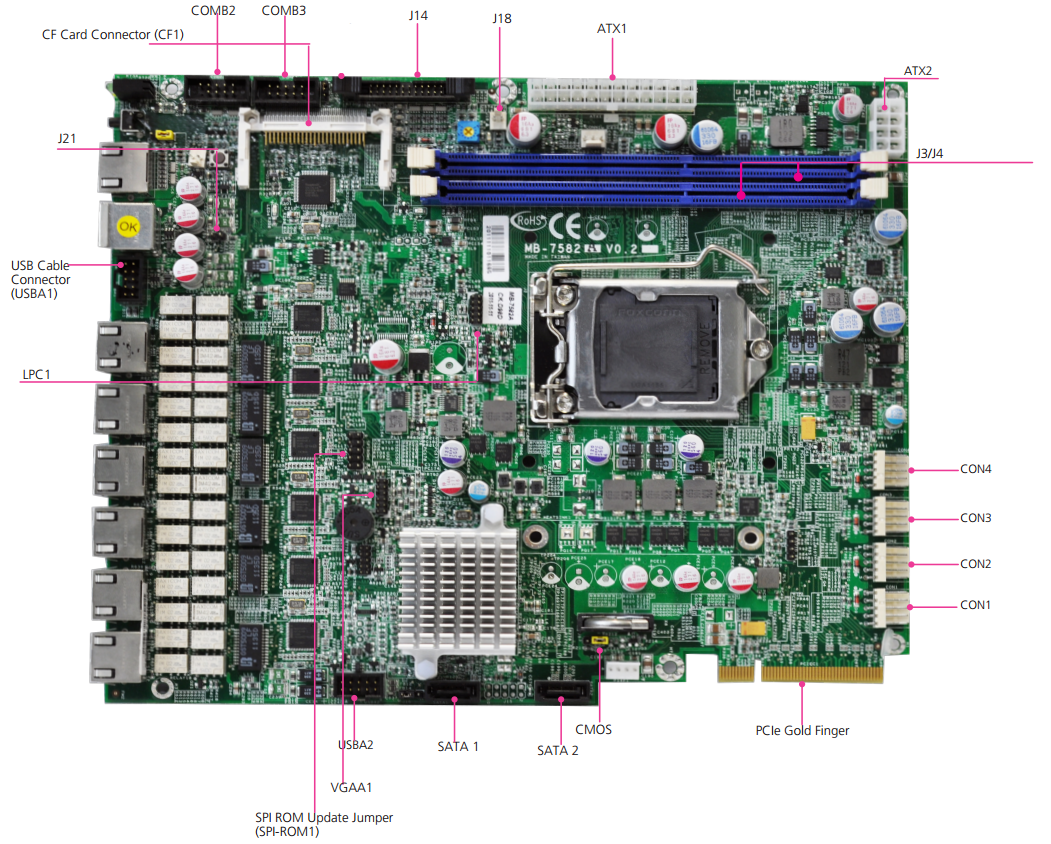

Более подробное расположение интерфейсов материнской платы:
Обзор сетевой платформы Lanner FW 7582
J14 — Front LCD Module Connector
J18 — AT Mode Power Button Connector
J21 — AT/ATX Mode Selection Jumper

Подробные характеристики:

  • Форм-фактор устройства Rackmount 1U, размеры 431 х 44 х 305мм.
  • Чипсет Intel H61, поддержка до 16GB двухканальной оперативной памяти DDR3 1066/1333/1600Mhz
  • 1x CompactFlash Type II socket; 2x SATA2; 1x HDD 2,5” bay
  • Пассивное охлаждение ЦП + 2 кулера, 1 кулер для охлаждения системы.
  • 1x PCIe x8.
  • LCD дисплей 2x20
  • 1U ATX SPS 220 Ватт
  • 6х GbE интерфейсов. Контроллеры 6x Intel Intel 82583V.
  • 1x FE 9620DM Management-port.
  • 3 пары LAN Bypass
  • 1х Консольный RJ45-порт; 2x USB 2.0
  • Вес: 7 кг.
  • BIOS: AMI BIOS, 64Mbit SPI Flash ROM
  • Температурный режим: 0 ~ 40? C
  • Сертификаты: CE emission, FCC Class A, RoHS

Обзор сетевой платформы Lanner FW 7582

В следующем обзоре...

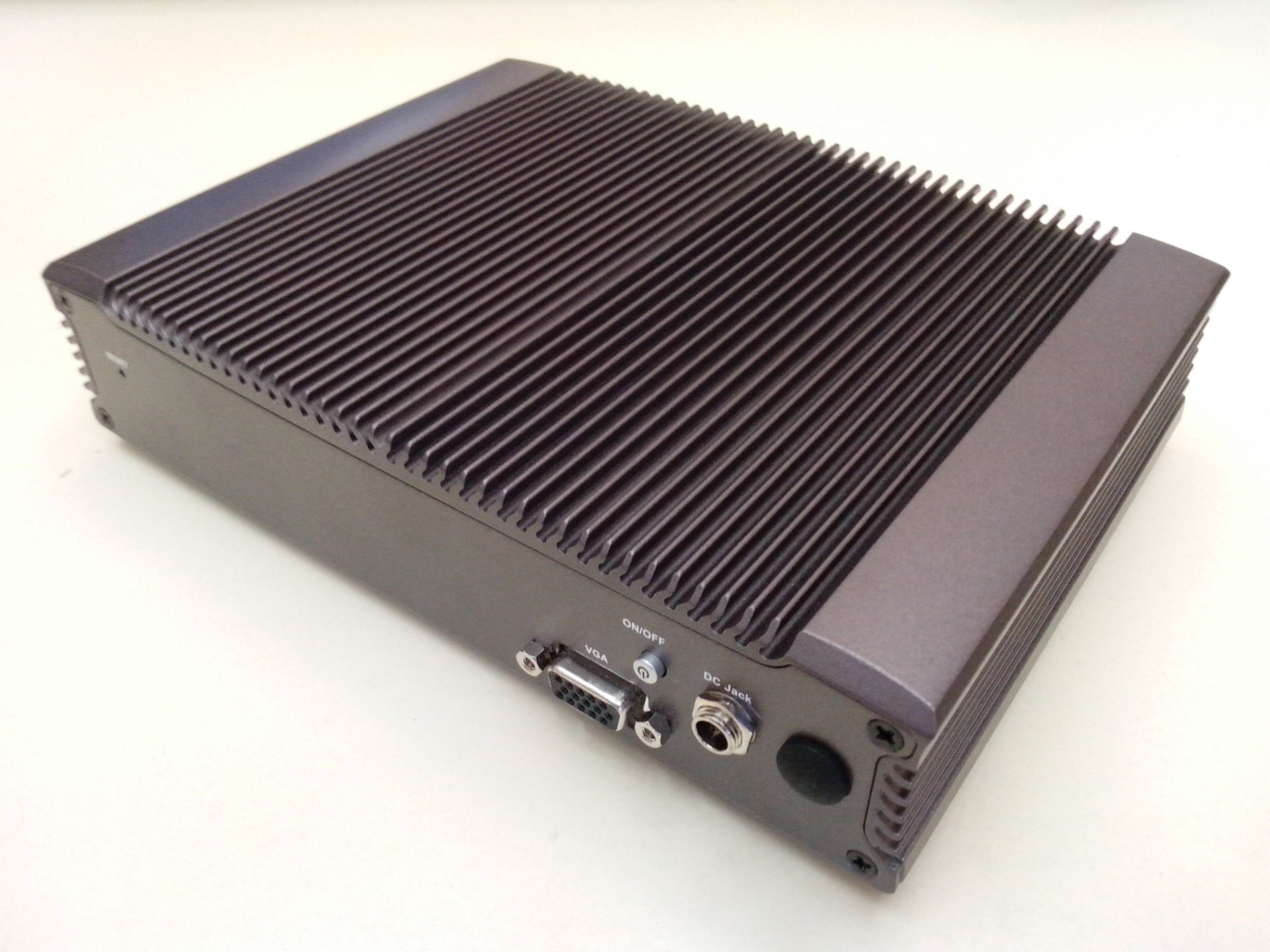

Безвентиляторный малыш в стильном корпусе:
Обзор сетевой платформы Lanner FW 7582
Обзор сетевой платформы Lanner FW 7582
