Система водяного охлаждения. Часть 1. Радиатор и помпа

в 18:26, , рубрики: Блог компании LUNA Design, водяное охлаждение, Железо, Настольные компьютеры, помпа, радиатор охлаждения, системы охлаждения

Работая над предыдущим проектом, мы провели много экспериментов и пришли к выводу, что в системах охлаждения важны не столько размер радиатора и скорость воздушного потока, сколько их оптимизация. Если правильно расположить ламели теплораспределителя и максимально эффективно использовать воздушный поток, то при относительно малых размерах радиатора, можно добиться более эффективного отвода тепла.

Основная концепция:

  • Отсутствие «узких мест» во всем тракте прохождения жидкости.
  • Максимальное использование воздушного потока.
  • Возможность охлаждения любого процессора в связке с видеокартой мощностью до 200W.
  • Простота сборки и «зарядки» всей конструкции теплоносителем.
  • Охлаждение любым вентилятором размером 120 мм.

«Узкие места», это когда площадь поперечного сечения тракта прохождения жидкости уменьшается, или увеличивается. И то и другое приводит к затруднению перемещения теплоносителя. В нашем решении, сечение тракта прохождения жидкости в любом месте практически одинаково и составляет около 50 мм² (D8mm).

Теплораспределитель

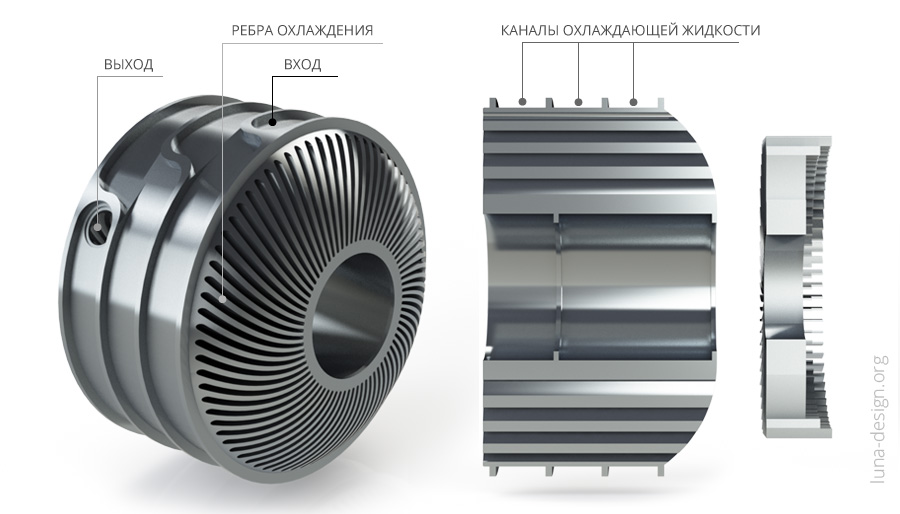

Общая площадь ламелей охлаждения радиатора составляет 3200 см². Теплоноситель перемещается в максимально-эффективной зоне воздушного потока, и длина его пути составляет внушительные 96 см. При кажущейся массивности, радиатор достаточно легкий — около 700 гр. Толщина стенок в поперечном сечении 1,5 мм и это должно положительно повлиять на теплоотдачу. Для сравнения, на слайде справа, показан теплораспределитель с нашего предыдущего проекта. Он довольно успешно справляется с охлаждением всей системы в довольно замкнутом пространстве. При этом, общая площадь его ламелей охлаждения в 4 раза меньше.

Помпа

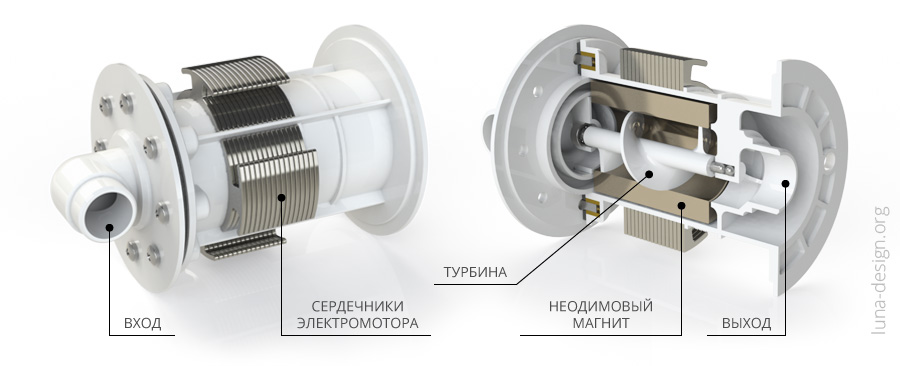

Для помпы мы решили применить самый эффективный способ перемещения жидкости — турбину. За полтора оборота турбина вытесняет 7 см³ жидкости. При частоте вращения 800 оборотов, теоретическая производительность помпы равна 220 литров в час. При 2000 оборотов — 560 литров. Учитывая длину водного тракта и сопротивление ватерблоков, реальная производительность будет конечно ниже, но и этого будет вполне достаточно, что бы отвести более 250W тепловой энергии. Было бы здорово разработать управляющий контроллер, который будет учитывать потребности в охлаждении, как процессора, так и видеокарты, и исходя из этого изменять скорость перемещения жидкости и частоту вращения вентилятора. Закрытая конструкция помпы, где полностью отсутствует контакт воды через движимые элементы с окружающим воздухом, полностью исключает вытекание жидкости в случае ее износа, или поломки.
Мы подозреваем, что могли допустить ошибку, как в расчетах, так и при разработке дизайна. Поэтому, мы с нетерпением ждем ваших комментариев.

В следующей статье мы опишем устройство ватерблоков, как для процессора, так и для видеокарты и не забудем про расширительный бачок. Здесь тоже есть много интересных идей.
