Доброго времени суток уважаемые читатели. На сегодняшний день с помощью CSS можно создать множество различных элементов. Это безусловно очень радует, вспоминая веб несколько лет назад. Но порой так «устаешь» от всех этих изощрений с :before и :after… Недавно я нашел две интересных спецификации CSS Masking Level 1 [1] и CSS Shapes Level 2 [2], благодаря которым в недалеком будущем перед нами откроются совершенно новые возможности оформления контента и разработки форм элементов.
Все современные браузеры поддерживают свойства mask и clip-path, как определено в SVG 1.1 для элементов SVG. Но только Firefox позволяет применять эти свойства к HTML элементам, причем без префиксов. Но говоря конкретно про спецификацию CSS Masking, то свойства mask, clip-path, mask-box-image поддерживаются только на последних Webkit/Blink с префиксом webkit.

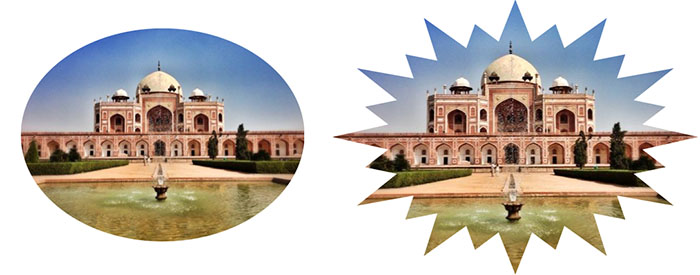

Свойство clip-path создает область отсечения для любого из HTML элементов или графических элементов, в том числе элементам-контейнерам SVG — clipPath. Образовавшиеся элементы возможно анимировать. Одно впечатляющее демо [3] (к сожалению работает только на последних Chrome).
rectangle(x, y, width, height, [rx, ry]);
Описывает прямоугольник, значения x и y определяют позицию формы, width и height — ширину и высоту, rx и ry — радиус углов.
circle(cx, cy, r);
Описывает круг, значения cx и cy определяют координаты центра круга, r — радиус.
ellipse(cx, cy, rx, ry);
Описывает окружность, значения cx и cy определяют координаты центра окружности, rx и ry — радиус.
polygon(<x1> <y1>, <x2> <y2>, ..., <xn> <yn>);
Описывает многоугольник на основе переданных координат.
url(path/to/image.png);
Описывает форму заданную выбранным изображением или SVG файлом.
.element1 {
clip-path: url(#clipping);
}
.element2 {
clip-path: circle(50%,50%,50%);
}
Помимо обрезания спецификация регламентирует наложение маски в CSS (также как в Photoshop). Изображение-маска используется как «цветовая сетка» для фильтрации видимых частей элемента. Маски делятся на два вида: маска цветовой насыщенности (Luminance Mask) и альфа маска (Alpha Mask).

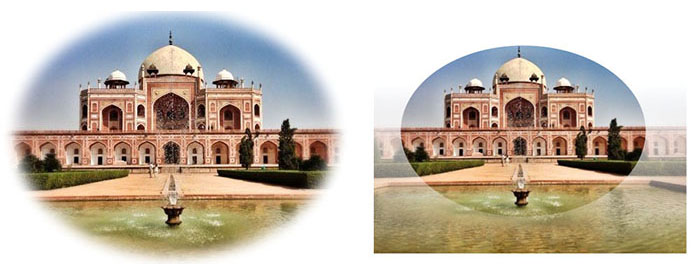

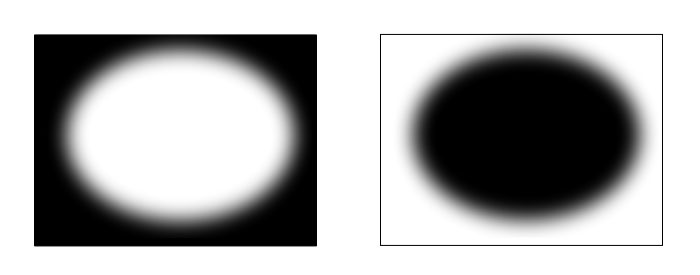

Изображение маски цветовой насыщенности (рис. сверху слева) превращается в растеризованное изображение шкалы яркости (если оно уже не в шкале яркости). Чем «светлее» часть изображения-маски, тем больше в данном месте будет виден элемент.
В наложении альфа-маски (рис. сверху справа) используются те же принципы, что и в маске цветовой насыщенности. Отличие в том, что здесь значение только альфа-канал изображения. Чем более непрозрачна часть изображения-маски, тем менее видным будет элемент в том же месте.
Значения и функции приведенных ниже свойств полностью эквиваленты backgroud:
img {
mask: url(#masking);
}
<svg>
<defs>
<linearGradient id="gradient" x1="0" y1="00%" x2 ="0" y2="100%">
<stop stop-color="black" offset="0"/>
<stop stop-color="white" offset="1"/>
</linearGradient>
<mask id="masking" maskUnits="objectBoundingBox" maskContentUnits="objectBoundingBox">
<rect y="0.3" width="1" height=".7" fill="url(#gradient)" />
<circle cx=".5" cy=".5" r=".35" fill="white" />
</mask>
</defs>
</svg>

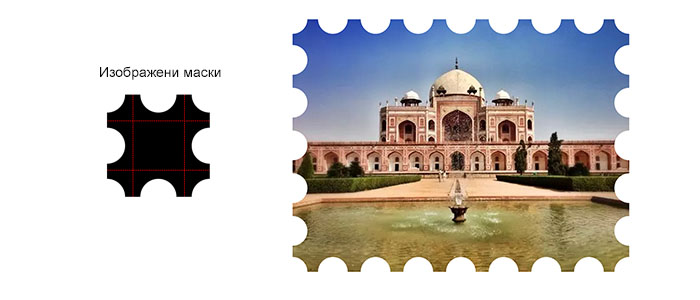

Единственным свойством не имеющего аналога в background является mask-box-image. Свойство разделяет изображение-маску на девять мозаичных элементов: четыре угла, четыре края и середину. Получившиеся части можно раскладывать на слои, масштабировать и растягивать разными способами.
mask-box-image: <URL/Gradient> [<top> <right> <bottom> <left> <x-repeat> <y-repeat>]
Интересной особенностью является то, что маской может быть CSS градиент. А значения x-repeat и y-repeat такие же как и в border-image:
img {
mask-box-image: url("stamp.svg") 35 repeat; /* 35 это расстояние от краев изображения маски до соответствующего края серединного пазла */
}
Насколько я понимаю данная спецификация это модернизированная CSS Exclusions [4]. Если я не прав, буду благодарен комментариям разъясняющим этот момент.
CSS Shapes поддерживаются в последних сборках WebKit Nightly [5] и Chrome Canary [6] (в chrome://flags активируйте пункт Enable experimental WebKit features).
Shape-outside создает форму внутри элемента, вокруг которой будет происходить обтекание. Свойство работает только для float элементов.
Для лучшего понимания shape-outside, наглядно продемонстрировал его работу в приведенном ниже примере в inset-rectangle. Сам элемент прозрачный синего цвета, форма для обтекания внутри. Также стоит обратить внимание на то, что для всех элементов используется свойство clip-path, которое только отсекает заданную форма элемента, но никак не влияет на обтекание
Демо [7]
rectangle(x, y, width, height, [rx, ry]);
Описывает прямоугольник, значения x и y определяют позицию формы, width и height — ширину и высоту, rx и ry — радиус углов. Позиционирование формы происходит по origin к элементу.
rectangle(x, y, width, height, [rx, ry]);
Описывает прямоугольник, значения x и y определяют позицию формы, width и height — ширину и высоту, rx и ry — радиус углов. Позиционирование формы происходит как для самого элемента.
circle(cx, cy, r);
Описывает круг, значения cx и cy определяют координаты центра круга, r — радиус.
ellipse(cx, cy, rx, ry);
Описывает окружность, значения cx и cy определяют координаты центра окружности, rx и ry — радиус.
polygon(<x1> <y1>, <x2> <y2>, ..., <xn> <yn>);
Описывает многоугольник на основе переданных координат.
url(path/to/image.png);
Описывает форму заданную выбранным изображением или SVG файлом.

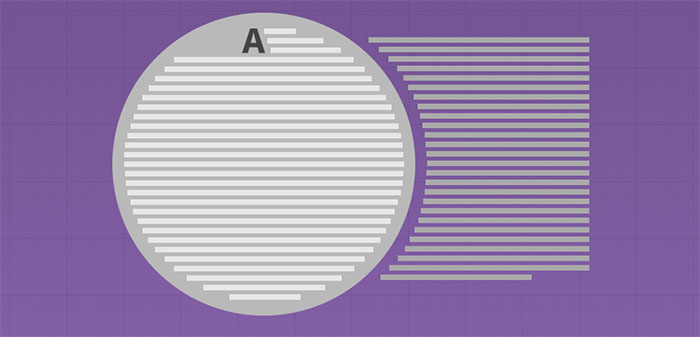

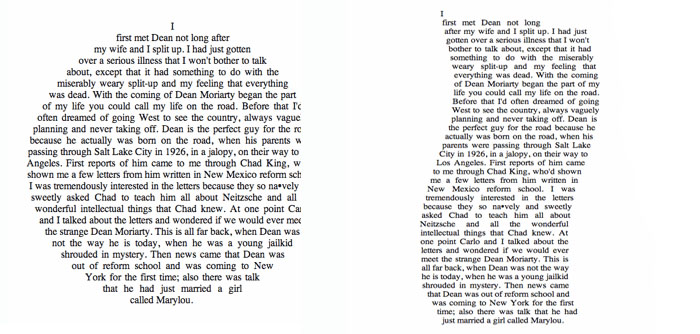

Shape-inside создает форму внутри элемента, внутри которой будет происходить обтекание.
rectangle(x, y, width, height, [rx, ry]);
Описывает прямоугольник, значения x и y определяют позицию формы, width и height — ширину и высоту, rx и ry — радиус углов. Позиционирование формы происходит по origin к элементу.
rectangle(x, y, width, height, [rx, ry]);
Описывает прямоугольник, значения x и y определяют позицию формы, width и height — ширину и высоту, rx и ry — радиус углов. Позиционирование формы происходит как для самого элемента.
circle(cx, cy, r);
Описывает круг, значения cx и cy определяют координаты центра круга, r — радиус.
ellipse(cx, cy, rx, ry);
Описывает окружность, значения cx и cy определяют координаты центра окружности, rx и ry — радиус.
polygon(<x1> <y1>, <x2> <y2>, ..., <xn> <yn>);
Описывает многоугольник на основе переданных координат.
url(path/to/image.png);
Описывает форму заданную выбранным изображением или SVG файлом.
Страница с демо на Codepen [8]
Данное свойство определяет порог альфа канала изображения на основе которого определяется форма. Значения от 0.0 до 0.1, по дефолту 0.5. То есть если Вы определяете форму из определенного изображения, то по дефолту зоны где непрозрачность меньше 50% не будут учтены.
Специфика работы данных свойств немного отличается от стандарты margin и padding. Принцип работы очень наглядно демонстрируется на этой странице (внизу). [9]
Не могу не упомянуть про это маленькое замечательное свойство. Оно используется в большинстве примеров с shape-inside, а одна из его функций — автоматический перенос слов со знаком переноса. Без этого свойства контент внутри определенной формы смотрелся бы ужасно. Оно уже работает в Firefox, IE, Safari [10] удивительно, что его нет в Chrome.
Используемые ресурсы помимо спецификаций на W3C:
HTML5ROCK [11]
CSS Shapes and Float Positioning: What’s Old is New Again [12]
The CSS Shapes Module — Breaking Out of the Box [13]
Web Platform [14]
Большое спасибо за внимание.
