В ожидании нового стандарта памяти DDR5 SDRAM, который появится уже в следующем году, мы исследуем альтернативные технологии. В этой статье изучим память HMC (Hybrid Memory Cube), которая обеспечивает 15-кратный рост производительности при 70% экономии на энергопотреблении на бит по сравнению с DDR3 DRAM.
В то время как DDR4 и DDR5 представляют собой эволюцию стандарта, HMC — это революционная технология, которая может изменить рынок не только в сфере специализированных высокопроизводительных вычислений, но также в области потребительской электроники, такой как планшеты и графические карты, где важен форм-фактор, энергоэффективность и пропускная способность.
HMC – сокращение от Hybrid Memory Cube — гибридный куб памяти. Физически чип состоит из нескольких слоев, соединенных кремниевыми переходными по технологии TSV. Верхние слои представляют собой кристаллы DRAM-памяти, нижний слой – контроллер, управляющий передачей данных.
Внутренняя структура HMC чипа:
HMC применяется там, где необходимо быстродействие, а также малое количество чипов для необходимого объема памяти. Чипы HMC могут объединятся в последовательную цепочку — до 8 штук. Выпускаются чипы емкостью 2 и 4 ГБайта. Данные передаются по последовательным интерфейсам со скоростью 15 Гбит/с на линию; всего линий может быть от 32 до 64. Таким образом, теоретическая пропускная способность может достигать 240 Гбит/с, но она ограничена пропускной способностью DRAM-кристалла на уровне 160 Гбит/с.

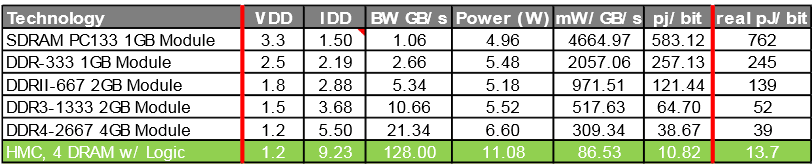

Ниже приведена таблица с потреблением на бит данных:
Сравнительная таблица HMC, DDR4 (первое поколение, конфигурация памяти 4+1)
Помимо HMC существует несколько похожих направлений у других компаний-разработчиков.
Физически данные в HMC передаются последовательно по SerDes-интерфейсу со скоростью 15 Гбит/с. Вскоре появятся чипы со скоростью 30 Гбит/с. 16 линий объединяются в один логический канал. Канал может работать как в полноканальном режиме, так и в полуканальном (используются 8 линий). Обычно HMC доступны с 2 или 4 каналами. Каждый канал может быть как мастером, так и промежуточным. Промежуточные режимы используются, когда необходимо объединить несколько чипов в цепочку. Процессор обязан сконфигурировать каждый HMC-чип.

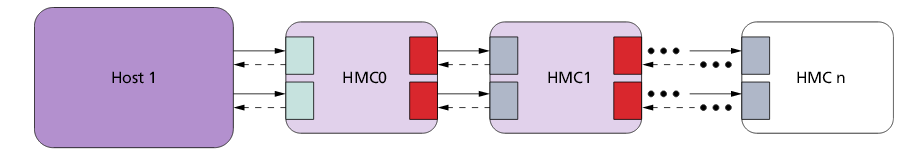

Пример объединения чипов HMC в цепочку:
Пример объединения чипов HMC звездой, с возможностью мультихостового режима:

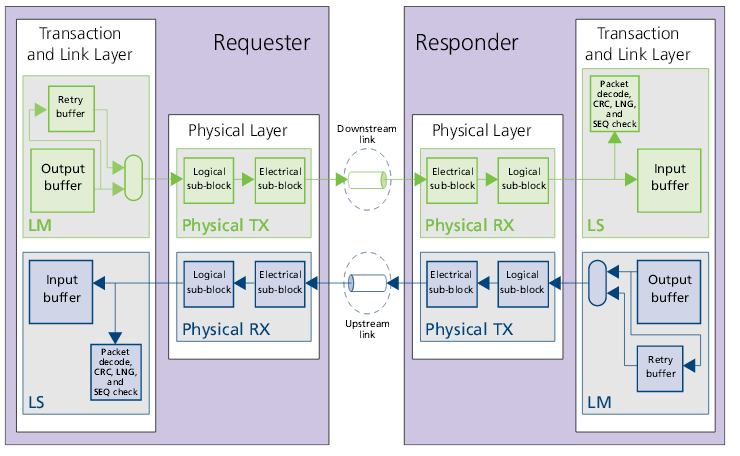

Структура канальной передачи:
Команды и данные передаются в обоих направлениях, используя пакетный протокол. Пакеты состоят из групп длинной 128 бит, называемых FLIT. Они передаются последовательно через физические линии, а затем собираются на приемной стороне.
Три уровня обслуживания пакетов:
Организация передачи 128 битного FLIT через физические линии в различных режимах:

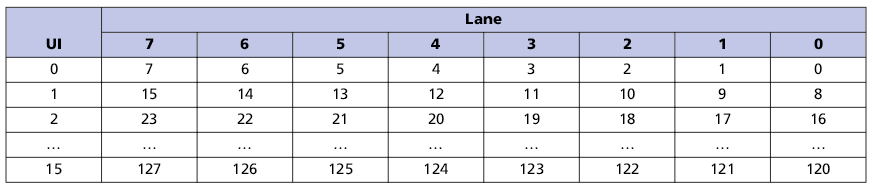

1. Распределение FLIT-пакета по линиям в полной конфигурации (16 линий)
2. Распределение FLIT-пакета по линиям в половинной конфигурации (8 линий)
Заголовок пакета содержит 34 адресных бита, включая банк, DRAM-адрес. Текущая конфигурация позволяет адресовать максимум 4 ГБайта для одного чипа, при этом старшие 2 бита игнорируются, они зарезервированы на будущее. Чтение и запись данных происходит с 16-байтной грануляцией. Размер блока можно установить на 16, 32, 64, 128 Байт.

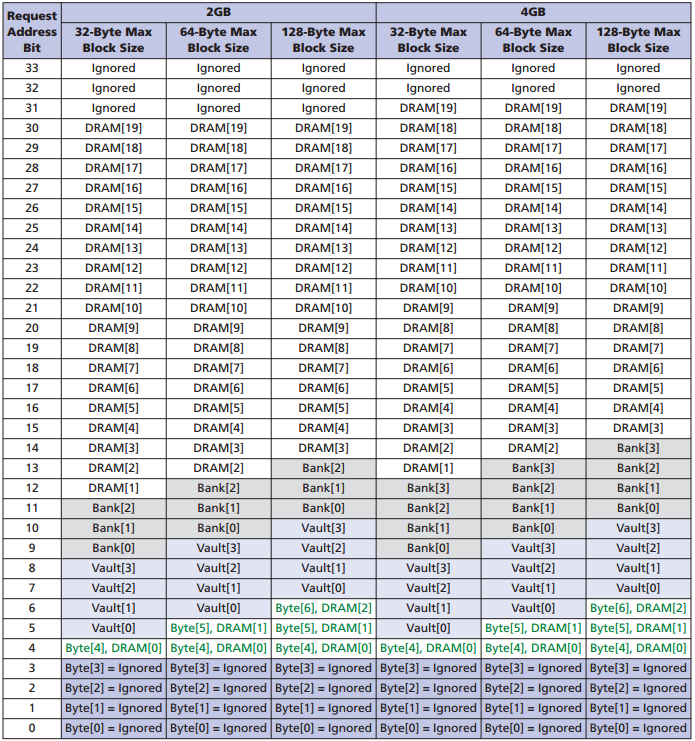

Адресация в HMC:
Более подробно данные команды можно изучить в спецификации HMC на сайте компании Micron: www.hybridmemorycube.org/download20 [1]
Подключение памяти к FPGA производится через трансиверы GTX. Можно использовать от 8 трансиверов и до 16 в пределах одного канала. Таких каналов может быть 4. Для правильного подключения к трансиверам FPGA необходимо выполнить несколько правил:

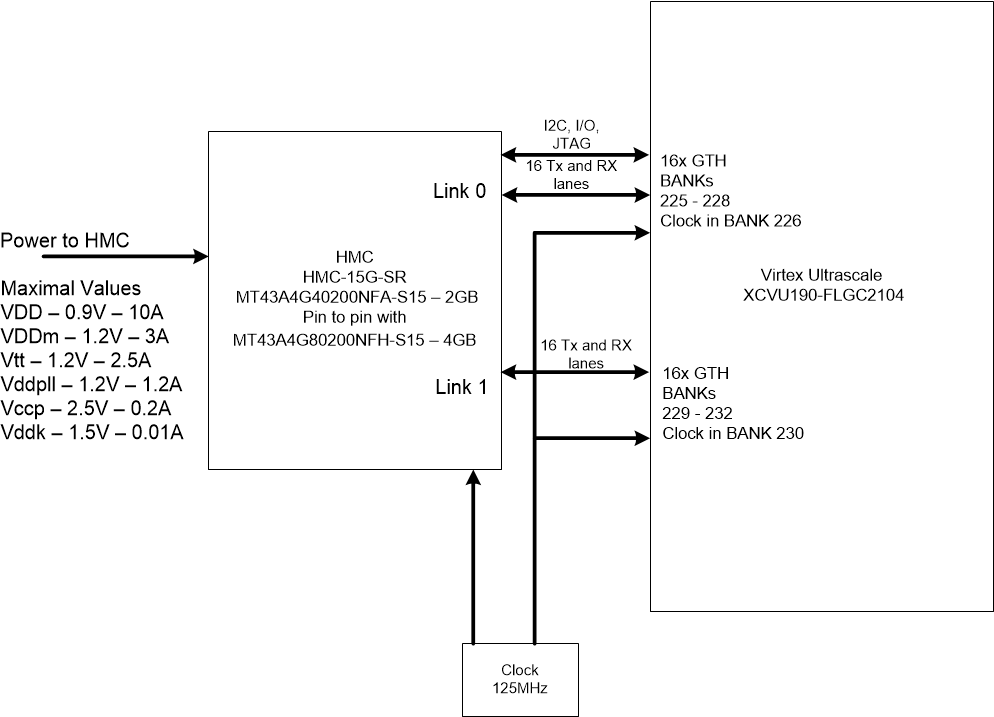

Типовое подключение к FPGA, два канала в полном режиме:
Для более глубокого изучения этой темы можно перейти на сайт консорциума разработчиков технологии HMC — hybridmemorycube.org [2], где опубликована последняя спецификация HMC версии 2.1.
