Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Знакомство с системами охлаждения компании PCCooler мы начали с необслуживаемой СЖО GI-AH280C CORONA RGB, а сегодня нам предстоит изучить и протестировать башенный кулер GI-D66A HALO RGB, который полностью облачён в пластиковый кожух и оснащён двумя вентиляторами с подсветкой.

Кроме этого, новинка получила радиатор шестью тепловыми трубками и с прямоконтактным основанием. С учётом внушительных габаритов и сравнительно высокой стоимости PCCooler GI-D66A HALO RGB имеет все предпосылки, чтобы привлечь к себе внимание не только красивой подсветкой, но и высокой эффективностью охлаждения. Как будет на самом деле, мы и узнаем из сегодняшнего материала.

⇡#Технические характеристики и стоимость

Наименование технических характеристик PCCooler GI-D66A HALO RGB
Размеры кулера (В × Ш × Т),
вентилятора, мм
160 × 135 × 107
(Ø104 × 25, 2 шт.)
Полная масса, г 907
(640 – радиатор)
Материал радиатора и конструкция Башенная конструкция из алюминиевых пластин на 6 медных никелированных тепловых трубках диаметром 6 мм, являющихся основанием (технология HDT)
Количество пластин радиатора, шт. 50
Толщина пластин радиатора, мм 0,40
Межрёберное расстояние, мм 1,8
Расчётная площадь радиатора, см2 6 870
Термическое сопротивление, °С/W н/д
Тип и модель вентилятора VortexPro RGB LED × 2
Скорость вращения вентилятора, об/мин 1000-2000 (±10 %)
Воздушный поток, CFM 2 × 72 (макс.)
Уровень шума, дБА 8–29,5 (±10 %)
Статическое давление, мм H2O н/д
Количество и тип подшипников вентилятора 1, гидродинамический
Время наработки вентилятора на отказ, часов/лет 30 000 / >3,4
Номинальное/стартовое напряжение вентилятора, В 12 / 2,8
Сила тока вентилятора, А 0,22–0,39
Заявленное/измеренное энергопотребление вентилятора, Вт 4,68 × 2 / 2,86 × 2
Возможность установки на процессоры с разъёмами Intel LGA775/115x/1366/2011(v3)/2066
AMD Socket AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Максимальный уровень TDP процессора, Вт 230
Дополнительно (особенности) Два вентилятора с ШИМ-управлением и подсветкой, возможность синхронизации подсветки, термопаста с теплопроводностью 7,5 Вт/м·К
Гарантийный срок, лет 1
Розничная стоимость, руб. 3 800

⇡#Упаковка и комплектация

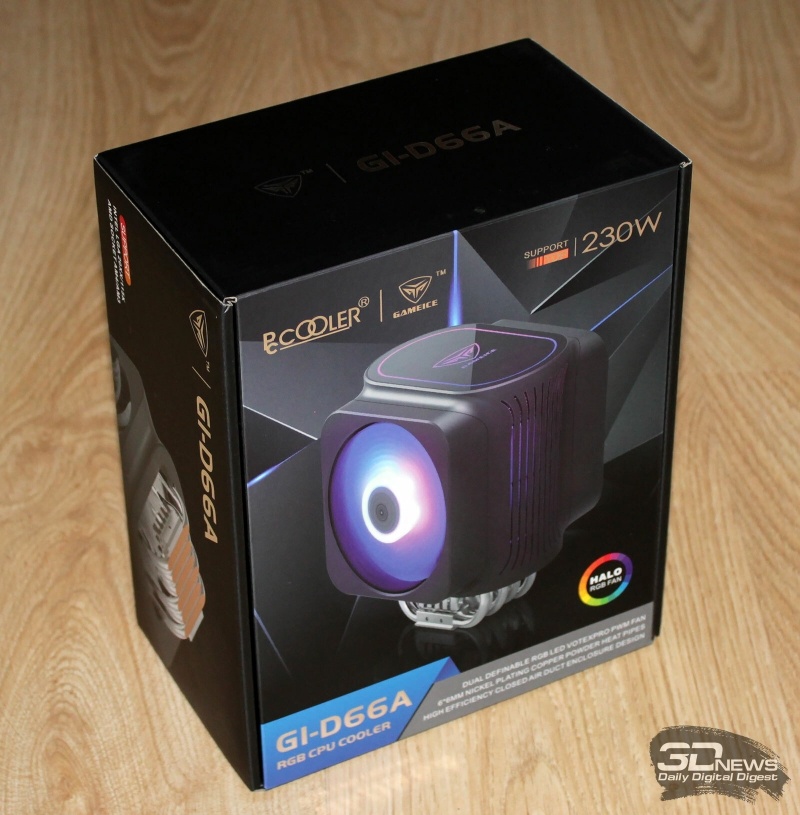

Система охлаждения поставляется в небольшой картонной коробке. На её лицевой стороне приведено фото работающего кулера, указан максимальный тепловой пакет процессора, с которым система охлаждения должна справиться, а в самом низу кратко перечислены особенности продукта.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

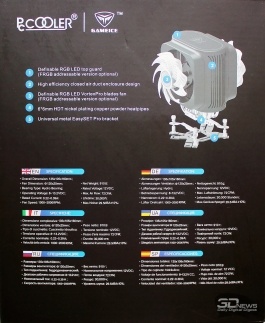

Не пустуют и остальные стороны коробки. На них можно найти краткие технические характеристики, перечисление ключевых достоинств кулера, а также перечень поддерживаемых процессорных разъёмов.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

На основании коробки указаны производитель и страна производства, которой в нашем случае является Китай.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

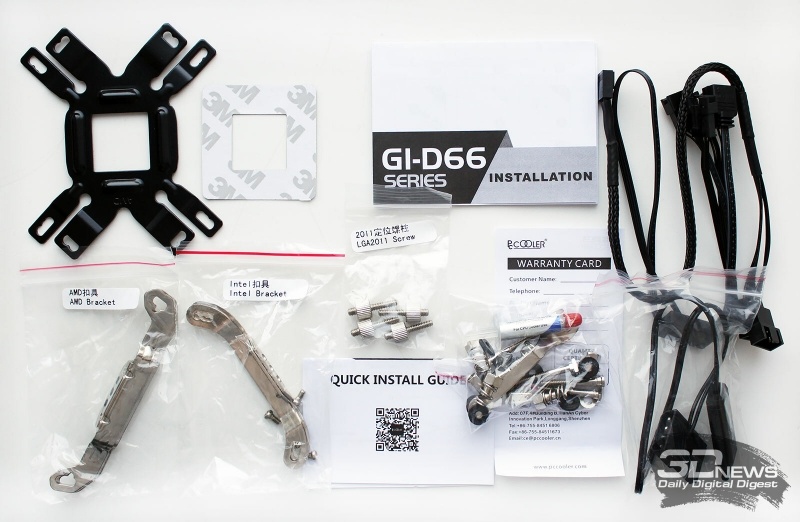

Внутри картонной коробки кулер лежит в пластиковом поддоне, а рядом с ним в пакете размещены аксессуары, входящие в комплект поставки. В их числе универсальная усилительная пластина на обратную сторону платы, две пары направляющих для Intel и AMD, комплект винтов, втулок и шайб, термопаста с теплопроводностью 7,5 Вт/м·К и кабели для подключения вентиляторов с подсветкой.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Добавим, что в России на PCCooler GI-D66A HALO RGB предоставляется гарантия сроком один год и что его стоимость составляет 3 800 рублей.

⇡#Особенности конструкции

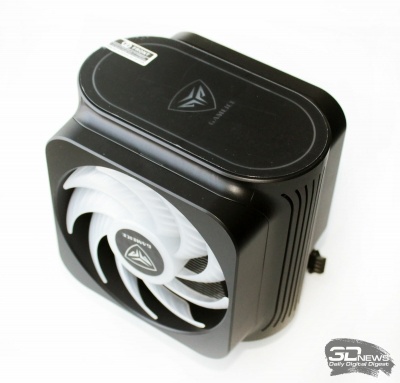

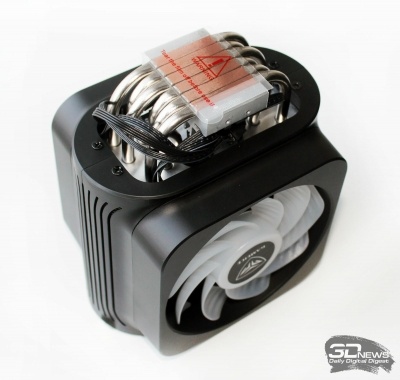

Кулер выглядит очень необычно. Он относится к башенному типу, но его радиатор закрыт пластиковым кожухом настолько, что видны только тепловые трубки в нижней части радиатора и маленький алюминиевый радиатор над ними. Благодаря такому дизайну PCCooler GI-D66A HALO RGB действительно привлекателен внешне, хотя и весьма далёк от классического образа воздушного кулера для процессора.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB
Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Впрочем, очевидно, что здесь упор сделан именно на дизайн, а не на технологичность, о чём говорит в том числе и наличие управляемой подсветки. Высота системы охлаждения составляет 160 мм, а ширина и толщина равны 135 и 107 мм, соответственно. Весит охладитель 907 граммов, из которых 640 приходятся на радиатор.

С обеих широких сторон радиатора установлены 120-мм вентиляторы, сориентированные на вдув-выдув. Их скорости синхронизированы, и они прогоняют воздушный поток через радиатор довольно активно даже на минимальных оборотах.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

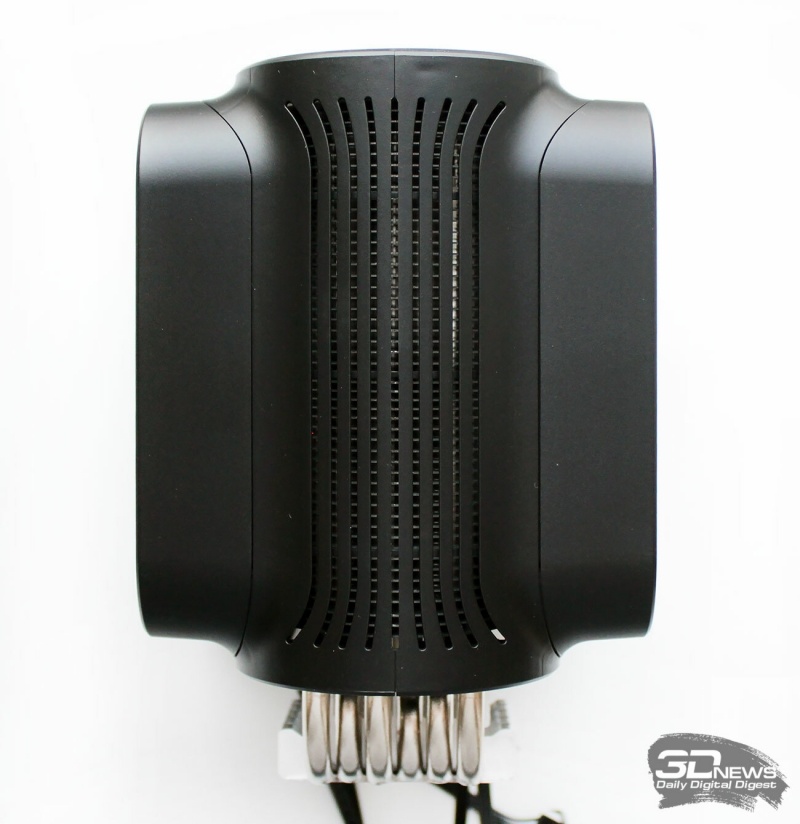

Боковые стороны кулера закрыты пластиковыми половинками кожухов, но при этом имеют узкие прорези. Можно предположить, что эти прорези предназначены для частичного оттока воздуха из радиатора, но на самом деле через них ничего не выходит даже при максимальной скорости вентиляторов.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

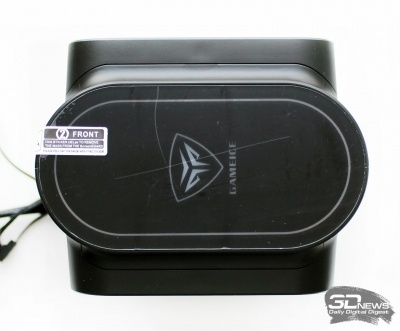

Верхняя часть радиатора также полностью закрыта пластиком. Здесь расположена подсветка по периметру крышки и логотип GAMEICE, также подсвечиваемый.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Что интересно, нижняя часть радиатора тоже частично закрыта загнутыми краями половинок кожуха, а чтобы добраться до самого радиатора нужно снять вентиляторы, которые закрепляются на защёлках. Под ними мы видим довольно плотный пакет из алюминиевых пластин, торцы которых имеют тонкий намёк на какие-то оптимизации для снижения сопротивления воздушному потоку.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Всего в радиаторе мы насчитали 50 алюминиевых пластин толщиной 0,4 мм, напрессованных на тепловые трубки с межрёберным расстоянием 1,8 мм. Примерная расчётная площадь радиатора здесь составляет 6870 см2 — это меньше, чем у большинства башенных кулеров таких габаритов и веса. Но не будем забывать, что габариты у PCCooler GI-D66A HALO RGB наращены пластиковым кожухом, а вовсе не практически полезным металлом.

Тепловых трубок в радиаторе шесть. Все они имеют диаметр 6 мм, и каждая трубка никелирована. Они пронизывают пластины радиатора равномерно по всей их площади.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

При этом главный минус в радиаторе – опрессовка пластин на трубках вместо более эффективной с точки зрения теплообмена пайки.

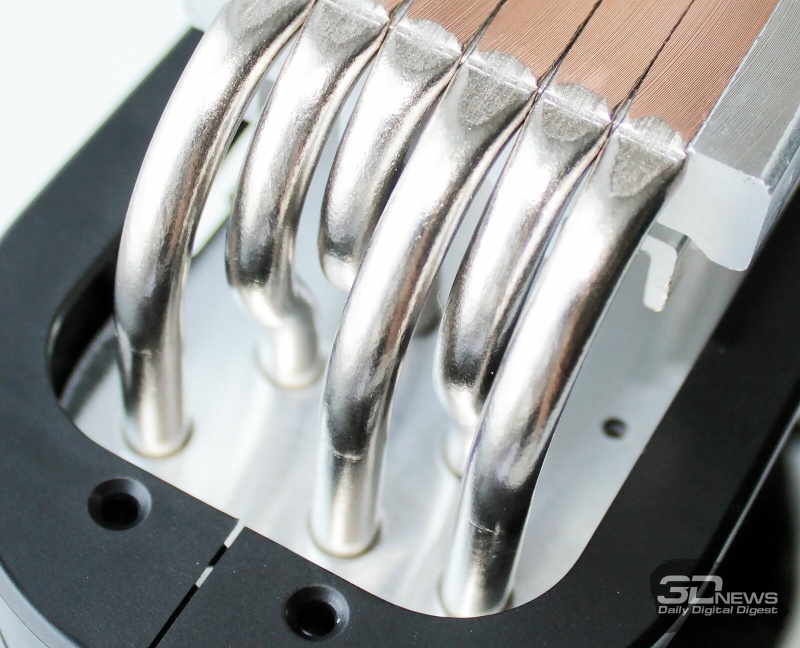

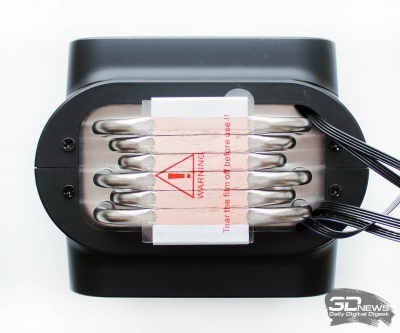

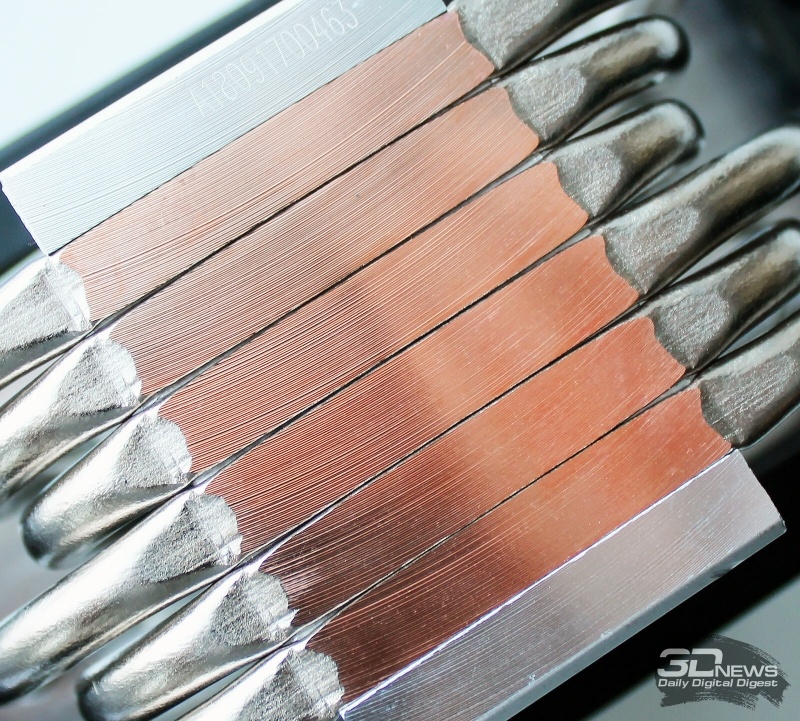

Что касается основания кулера, то оно выполнено по технологии прямого контакта, причем теплотрубки установлены вплотную друг к другу. Конечно, между ними есть небольшие щели, но это намного лучше с точки зрения равномерности теплопередачи, чем когда трубки вставлены в алюминиевую болванку с 1-2-мм зазорами друг от друга.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

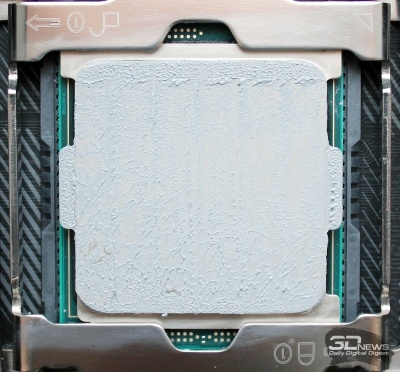

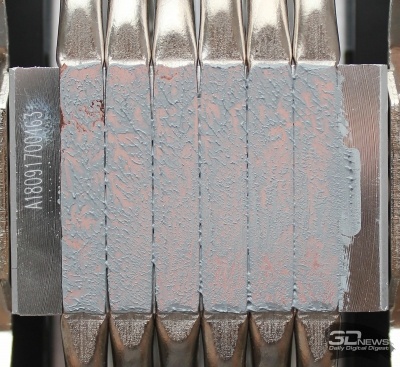

К сожалению, контактная поверхность основания кулера обработана довольно посредственно, поскольку следы от фрезы, которые вы должны отчётливо видеть на фото выше, ещё и ощущаются тактильно. В то же время поверхность ровная, нет ни выпуклостей, ни углублений, поэтому нам удалось получить равномерные отпечатки по всей площади теплораспределителя процессора конструктивного исполнения LGA2066.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

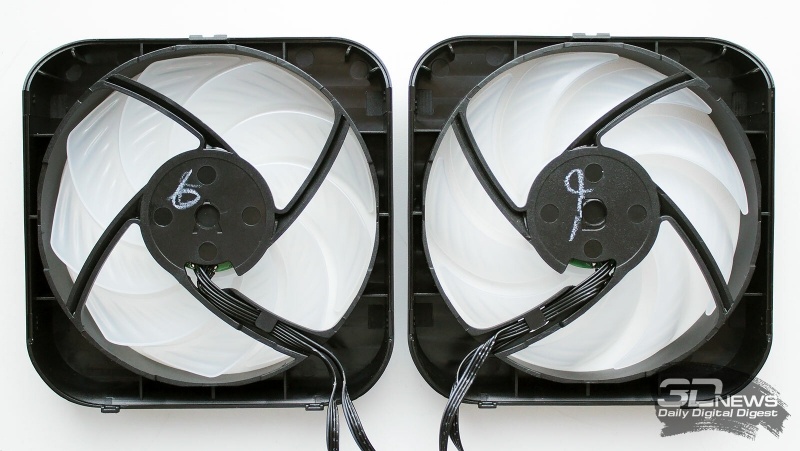

Крыльчатки вентиляторов VortexPro RGB LED намертво встроены в пластиковые рамки, поэтому, случись что, заменить их будет проблематично. Диаметр каждой девятилопастной крыльчатки равен 104 мм, а статора – 43 мм.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Как и у вентиляторов ранее протестированной нами системы жидкостного охлаждения PCCooler, лопасти крыльчаток имеют насечки с внутренней стороны, которые должны структурировать воздушный поток и повысить статическое давление.

Если говорить о технических характеристиках «вертушек», то их скорость, регулируемая широтно-импульсной модуляцией, может изменяться в диапазоне от 1000 до 2000 об/мин с погрешностью до 10 %, максимальный воздушный поток каждого вентилятора заявлен на отметке 72 CFM, а уровень шума – от 8 до 29,5 дБА. Статическое давление в характеристиках вентиляторов не указано, а из измеренных электрических характеристик выделим низкое стартовое напряжение 2,08 В и сравнительно невысокое энергопотребление 2,86 Вт (при заявленных 4,68 Вт). Гидродинамические подшипники вентиляторов обязаны проработать не менее 30000 часов, что эквивалентно трём с половиной годам непрерывной работы.

⇡#Совместимость и установка

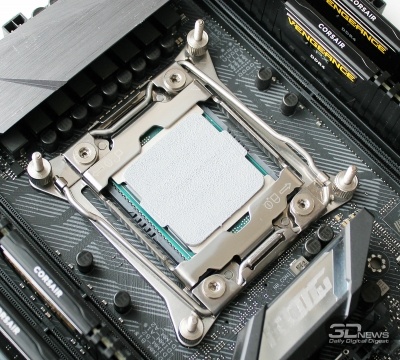

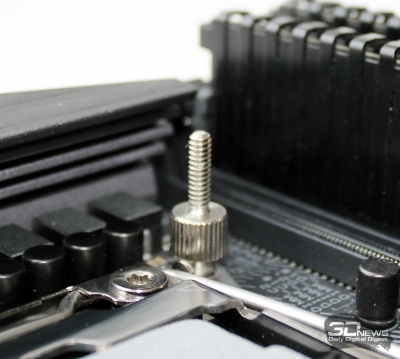

PCCooler GI-D66A HALO RGB, как и подобает флагманскому кулеру, поддерживает все современные платформы, за исключением весьма специфичной AMD Socket TR4. Электронной инструкции нам найти не удалось, но в комплектной всё и так изложено очень доступно и подробно. Для установки кулера на нашу тестовую платформу с LGA2066 используются четыре шпильки с резьбой, вворачиваемые в отверстия опорной пластины процессорного разъёма.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

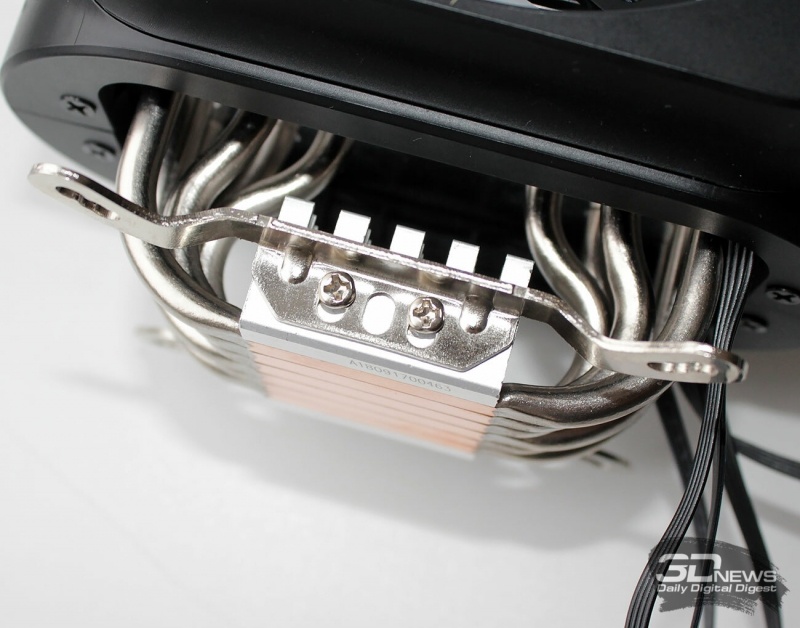

В свою очередь, к основанию кулера двумя винтами крепятся две стальные направляющие с отверстиями.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Этот шаг одинаков для любой платформы, просто для AMD и Intel используются свои пары стальных направляющих.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

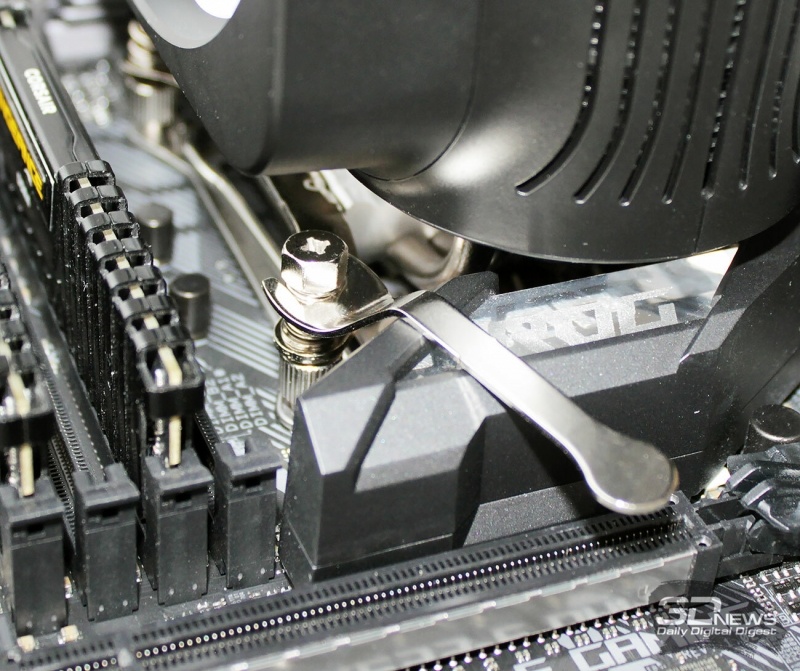

Затем, не забывая про термопасту, кулер следует установить на процессор и равномерно притянуть сверху подпружиненными винтами и маленьким ключиком.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Сразу отметим, что этот процесс довольно неудобен, а использовать крестовую отвёртку для прижимных винтов можно, только сняв с радиатора оба вентилятора. Это же, в свою очередь, будет неудобно, если устанавливать кулер, не вынимая материнскую плату из корпуса системного блока.

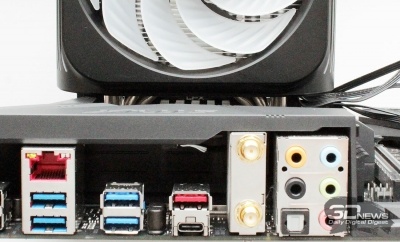

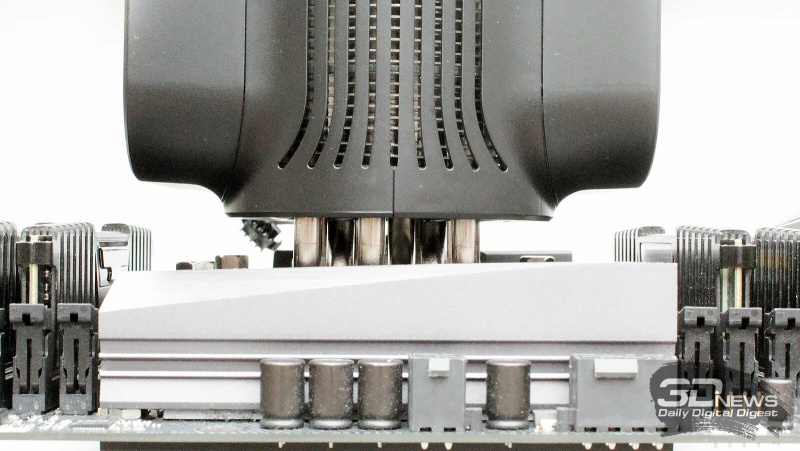

Минимальное расстояние от пластикового кожуха кулера до материнской платы составляет 35 мм, но это только в центральной части, вблизи тепловых трубок, где кулер не может ничему помешать.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

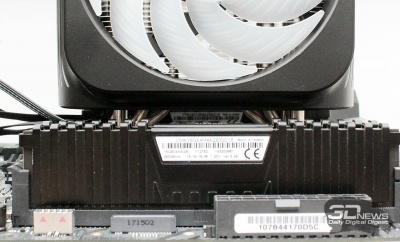

Ближе к краям кожух возвышается над платой сильнее, да и в целом кулер слишком узкий, чтобы конфликтовать с модулями оперативной памяти с высокими радиаторами.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

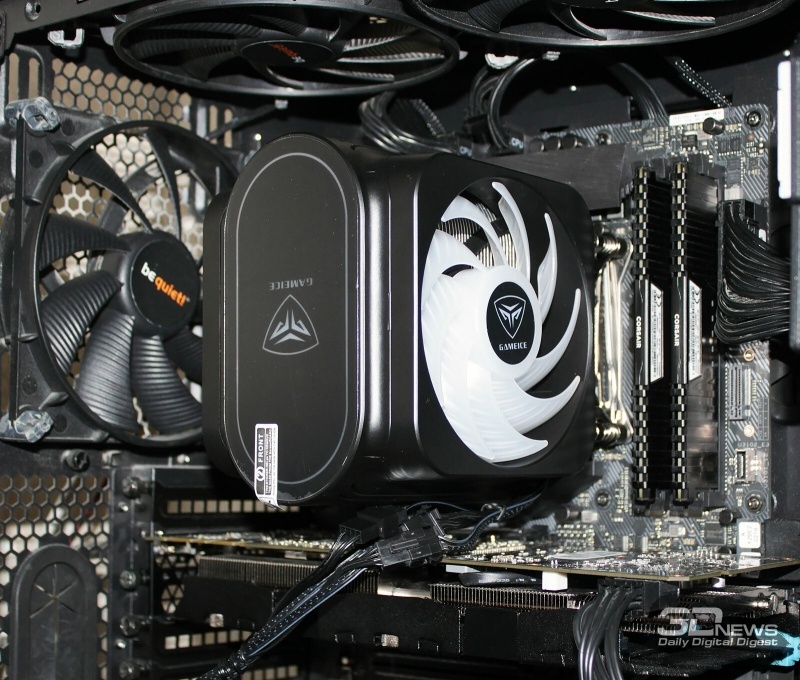

Даже со всеми перечисленными неудобствами весь процесс установки PCCooler GI-D66A HALO RGB на плату занял у нас не более 10 минут, и в результате мы получили весьма привлекательную картину внутри корпуса.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Правда, чтобы сделать её ещё привлекательнее, нужно подключить четыре(!) кабеля кулера к двум разветвителям. На мой взгляд, когда от процессорного кулера отходят четыре кабеля, это, как-то, мягко говоря, не совсем правильно.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

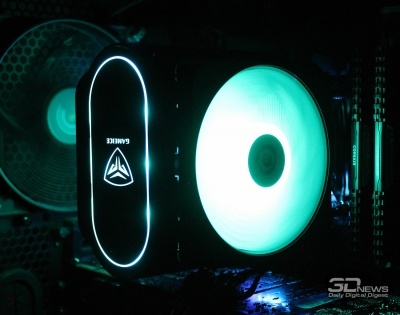

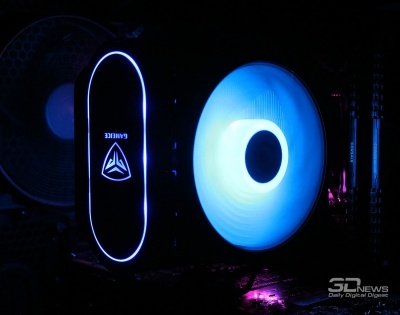

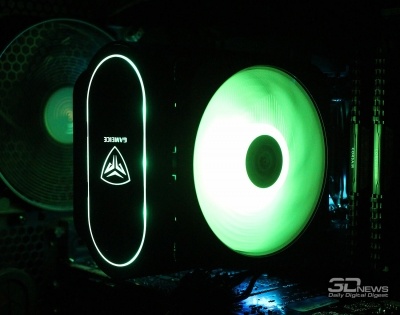

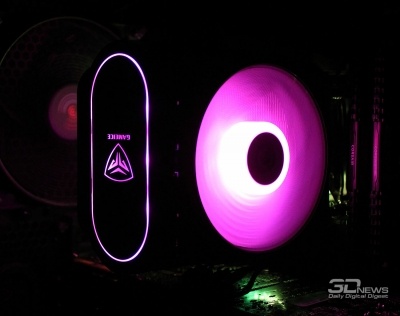

Впрочем, всё компенсирует подсветка вентиляторов и крышки кулера, которая, без преувеличения, выглядит восхитительно.

Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB
Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB Новая статья: Обзор и тестирование кулера PCCooler GI-D66A HALO RGB

Добавим, что подсветку можно синхронизировать с подсветкой материнской платы и других комплектующих системного блока либо управлять ей с помощью маленького пульта.
