Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

В начале марта мы тестировали недорогую видеокарту Palit GeForce RTX 2060 SUPER DUAL, а сегодня тему видеокарт среднего класса продолжит новая MSI GeForce RTX 2060 SUPER Ventus GP OC, с оригинальной системой охлаждения и слегка повышенной частотой ядра. По стоимости она не может конкурировать с Palit, однако готова предложить потенциальным покупателям более мощную систему питания и, самое главное, низкий уровень шума в 3D-режиме. Этого инженеры MSI достигли благодаря новой системе охлаждения с усовершенствованным прямоконтактным основанием и фирменными вентиляторами TORX Fan 2.0, а также использованию высокоэффективной термопасты.

Об особенностях этой видеокарты, её температурном режиме работы, оверклокерском потенциале и производительности мы и расскажем вам в сегодняшнем материале.

⇡#Технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC приведены в таблице в сравнении с параметрами ранее протестированной нами оригинальной MSI GeForce RTX 2070 SUPER Gaming X и ещё одной модели MSI, но классом ниже – GeForce GTX 1660 SUPER Ventus XS OC.

Наименование технических характеристик MSI GeForce RTX 2070 SUPER Gaming X MSI GeForce RTX 2060 SUPER Ventus GP OC MSI GeForce GTX 1660 SUPER Ventus XS OC
Графический процессор TU104-A1
Turing
(TSMC)
TU106-A1
Turing
(TSMC)
TU116-A1
Turing
(TSMC)
Техпроцесс, нм 12 FFN 12 FFN 12 FFN
Площадь кристалла, мм2 545 445 284
Число транзисторов, млрд 13,6 10,8 6,6
Частота графического процессора, МГц 3D 1605
(1800 – boost)
1470
(1665 – boost)
1530
(1815 – boost)
2D 300 300 300
Число унифицированных шейдерных процессоров, шт. 2560 2176 1408
Число текстурных блоков, шт. 160 136 88
Число блоков растровых операций (ROPs), шт. 64 64 48
Число тензорных ядер / RT-ядер, шт. 320 / 40 272 / 34
Скорость трассировки лучей, GRay/s 7 6
Теоретическая максимальная скорость закраски, Гпикс. /с 115,2 106,6 87,1
Теоретическая максимальная скорость выборки текстур, Гтекс. /с 288,0 226,4 159,7
Тип поддерживаемой памяти GDDR6 GDDR6 GDDR6
Разрядность шины обмена с памятью, бит 256 256 192
Эффективная частота работы видеопамяти, ГГц 3D 14 14 14
2D 0,81 0,81 0,81
Объем памяти, Гбайт 8 8 6
Полоса пропускания видеопамяти, Гбайт/с 448,0 448,0 336,0
Пиковая потребляемая мощность в 3D режиме работы, Вт 3D 215 184 125
2D н/д н/д н/д
Требования к мощности блока питания, Вт 650 550 450
Размеры видеокарты (Д × В × Т), мм 297 × 130 × 56,5 230 × 117 × 41 204 × 118 × 42
Вес, г 1422 723 709
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы 1 HDMI v2.0b,
3 DisplayPort v1.4a
1 HDMI v2.0b,
3 DisplayPort v1.4a
1 HDMI v2.0b,
3 DisplayPort v1.4a
Дата релиза 02/07/2019 02/07/2019 29/10/2019
Рекомендованная стоимость в момент анонса, долларов США 499 399 229
Минимальная розничная стоимость на дату публикации статьи, руб. 43 000 29 800 15 800

⇡#Упаковка и комплектация

Коробка GeForce RTX 2060 SUPER Ventus GP OC оформлена в типичном для продуктов компании MSI стиле: на лицевой стороне приведено фото системы охлаждения, указаны модель видеокарты и объём видеопамяти, а также кратко перечислены поддерживаемые технологии NVIDIA.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Обратная сторона коробки расскажет покупателям о фирменных вентиляторах, радиаторе системы охлаждения и кратких технических характеристиках. Их же можно найти и на небольшом стикере коробки с серийным номером видеокарты.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Внутри видеокарта уложена в дополнительный картонный поддон полуоткрытого типа, где зафиксирована в оболочке из вспененного полиэтилена и дополнительно закрыта сверху мягкой прокладкой. Иначе говоря, надёжности упаковке не занимать.

Вместе с видеокартой поставляется конверт из тонкого картона, где нашлись только очень краткая инструкция и маленькая благодарность MSI за выбор её продукта.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

К сожалению, больше ничего в комплект поставки видеокарты не входит.

MSI GeForce RTX 2060 SUPER Ventus GP OC нельзя отнести к дешёвым версиям GeForce RTX 2060 SUPER, поскольку в розничных сетях она стоит чуть меньше 30 тысяч рублей. Добавим, что на игровые видеокарты, к которым как раз и относится героиня сегодняшнего обзора и тестирования, MSI предоставляет официальную трёхлетнюю гарантию.

⇡#Дизайн и особенности печатной платы

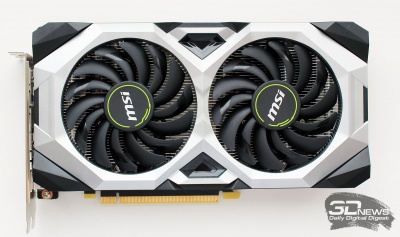

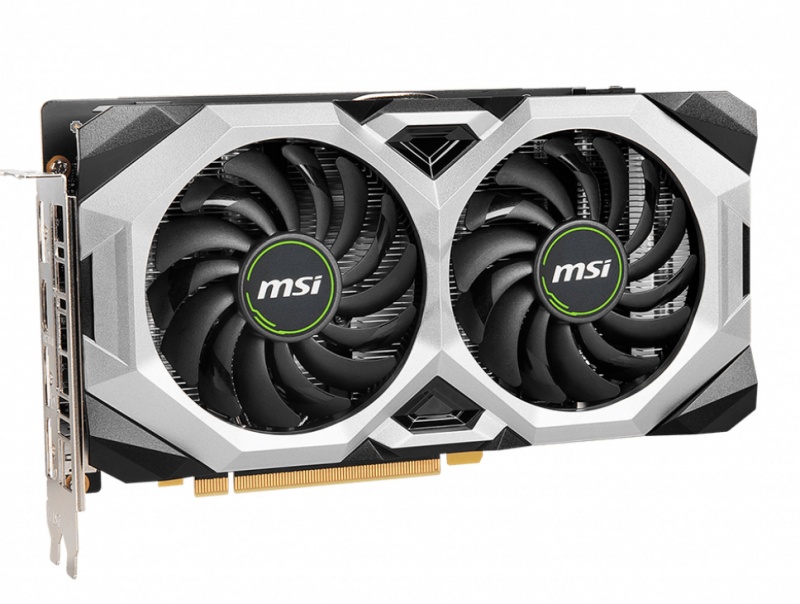

Видеокарта выполнена в лаконичном и спокойном стиле. В её цветовой гамме используются только серебристый и чёрный цвета, а текстолит с обеих сторон закрыт системой охлаждения и защитной пластиной.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Можно ли назвать видеокарту стильной? Вполне. Однако при этом у неё нет ярких или выделяющихся деталей и нет никакой подсветки, без которой в последние пару лет не обходится ни одна новинка. То есть ставить MSI GeForce RTX 2060 SUPER Ventus GP OC напоказ через райзер сразу за прозрачной стенкой корпуса вряд ли имеет смысл, но и скучной данную модель никак не назвать.

О том, что видеокарта выпущена компанией MSI, упомянуто буквально на всех её сторонах, включая верхнюю часть кожуха кулера. Толщина MSI GeForce RTX 2060 SUPER Ventus GP OC составляет 41 мм, длина – всего 230 мм, а высота равна 117 мм.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Видеокарта получилась не только компактной, но и лёгкой, поскольку её вес составляет 723 грамма.

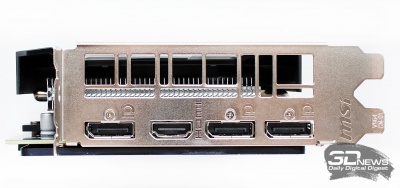

На заднюю панель MSI GeForce RTX 2060 SUPER Ventus GP OC выведены три DisplayPort версии 1.4a и один HDMI версии 2.0b, соседствующие с максимально перфорированной решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Противоположный интерфейсному торец видеокарты ничем примечательным не выделяется.

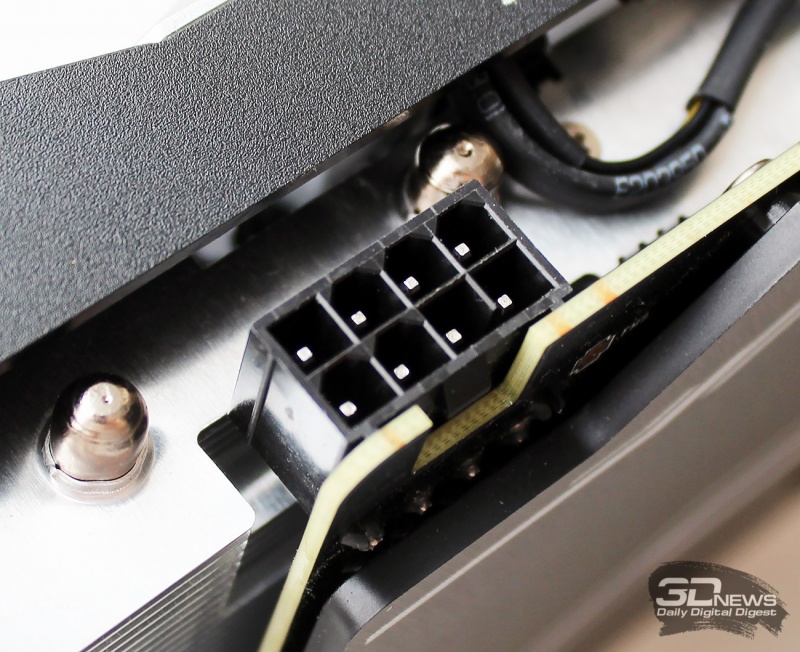

Сверху справа размещён восьмиконтактный разъём питания, сориентированный фиксатором наружу для удобного отключения от видеокарты кабеля.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Отметим, что рядом с разъёмом питания установлен предохранитель, на наличие/отсутствие которого в последнее время пользователи обращают особое внимание при выборе видеокарты.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Заявленное в спецификациях энергопотребление видеокарты составляет 184 Вт — и это на 9 Вт выше, чем у эталонной версии NVIDIA GeForce RTX 2060 SUPER (175 Вт). При этом рекомендованная мощность блока питания для системы с такой видеокартой составляет всё те же 550 Вт и не является чем-то экстраординарным в сегодняшних реалиях.

Система охлаждения крепится к текстолиту четырьмя винтами по периметру графического процессора. Один из винтов опломбирован.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

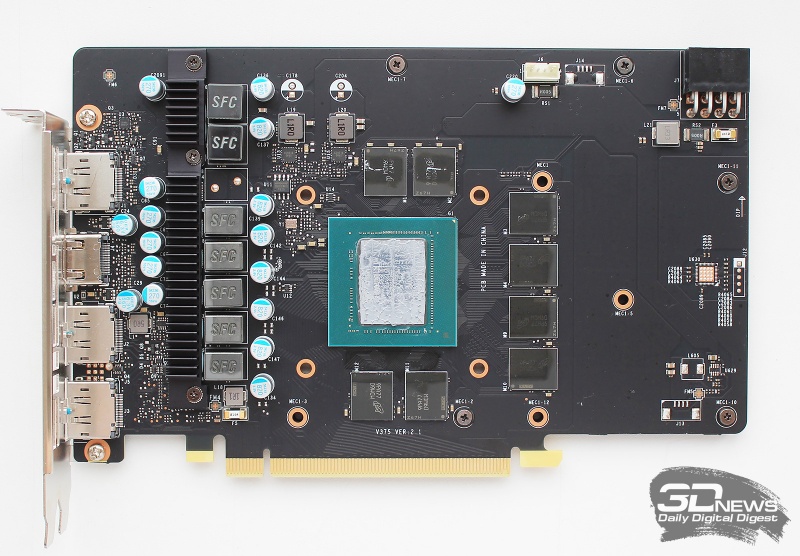

Далее, чтобы полностью «раздеть» видеокарту, потребуется ещё отвернуть маленький алюминиевый (практически невесомый) радиатор на цепях VRM и пластиковую backplate с обратной стороны текстолита.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

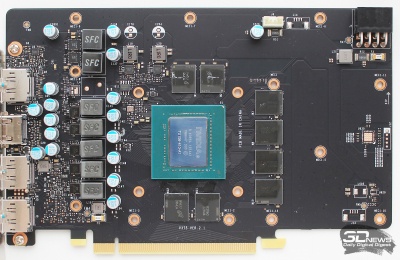

Если на эталонной версии NVIDIA GeForce RTX 2060 SUPER на питание графического процессора отведены шесть фаз, то у MSI GeForce RTX 2060 SUPER Ventus GP OC – пять на MOSFET NCP 302045-GPV и дросселях Super Ferrite Choke (SFC), а ещё две используются видеопамятью и силовыми цепями.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

За управление питанием графического процессора отвечает контроллер NCP81610 производства ON Semiconductor.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

В свою очередь, за напряжения и токи отвечает контроллер NCP45491 того же производителя.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

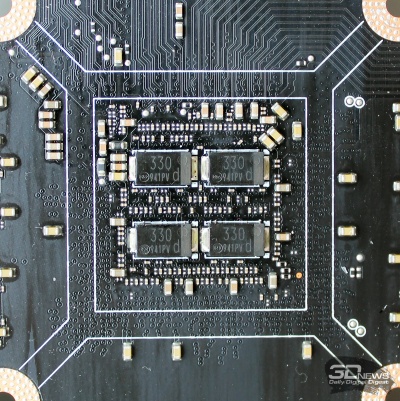

Оба контроллера распаяны на обратной стороне текстолита.

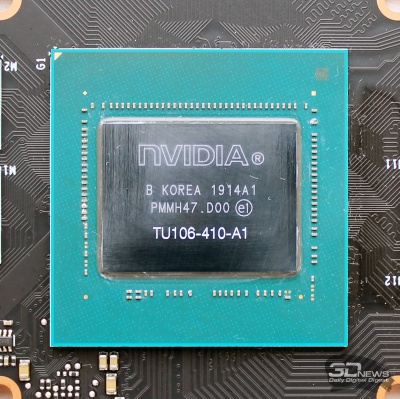

Кристалл графического процессора нашего экземпляра видеокарты имеет маркировку TU106-410-A1 и выпущен по нормам 12-нм техпроцесса в Корее на 14-й неделе 2019 года (начало апреля). На обратной стороне текстолита, точно напротив кристалла, распаяны четыре танталовых конденсатора для сглаживания пульсаций питания графического процессора.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Конфигурация GPU приведена в таблице технических характеристик, а его базовая частота составляет 1470 МГц с форсажем до 1665 МГц под нагрузкой. Последнее значение на 15 МГц выше эталонного значения — и это, по всей видимости, позволило MSI добавить к названию видеокарты буквы ОС, хотя на самом деле эффект от этих дополнительных 15 МГц ощутить будет невозможно. Реально в 3D-играх GPU видеокарты работал на частотах от 1812 до 1860 МГц, а пиковые значения достигали отметки 1950 МГц. Добавим, что в 2D-режиме частота GPU снижается до 300 МГц при напряжении 0,762 В.

Восемь гигабайт видеопамяти типа GDDR6 на видеокарте набраны микросхемами производства Micron с маркировкой 9PA77 D9WCW.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Теоретическая эффективная частота таких микросхем составляет 14 ГГц. На них память и функционирует, обеспечивая при 256-битной шине пропускную способность 448 Гбайт/с и оставляя хороший запас по частоте для разгона.

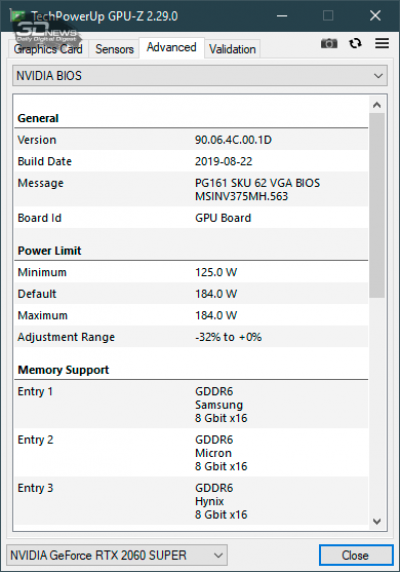

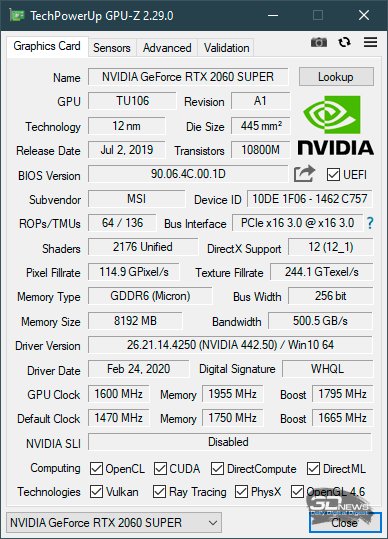

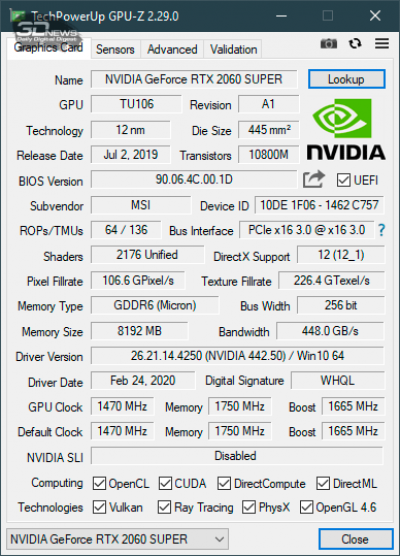

Посмотрим на информацию о MSI GeForce RTX 2060 SUPER Ventus GP OC из утилиты GPU-Z.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Как видим, лимит питания увеличивать сверх 184 Вт невозможно, а лимит по температуре можно со штатных 83 градусов Цельсия сдвинуть до 88. Обзор аппаратной части видеокарты дополним ссылкой на её BIOS (342 Кбайт) и перейдём к системе охлаждения.

⇡#Система охлаждения

На MSI GeForce RTX 2060 SUPER Ventus GP OC установлена оригинальная система охлаждения, состоящая из радиатора и кожуха с двумя вентиляторами.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Радиатор состоит из тонких алюминиевых пластин и четырёх медных никелированных тепловых трубок диаметром 6 мм. Особенность последних — повышенная скорость теплообмена за счёт уникальной внутренней структуры, детали которой MSI не раскрывает.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Пайки в местах контакта трубок и пластин не обнаружено, используется простая опрессовка.

Кроме этого, отметим, что основание радиатора реализовано по технологии прямого контакта, где трубки стоят вплотную друг к другу.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Третьей особенностью радиатора и кулера в целом является применение на основании термоинтерфейса с высокой степенью теплопроводности, но поскольку к нам видеокарта приехала уже после проверки другими изданиями, то вряд ли он сохранился на основании. Тем не менее, мы сравним его эффективность с альтернативной термопастой.

Радиатор и текстолит видеокарты охлаждаются двумя вентиляторами, установленными в пластиковой рамке.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

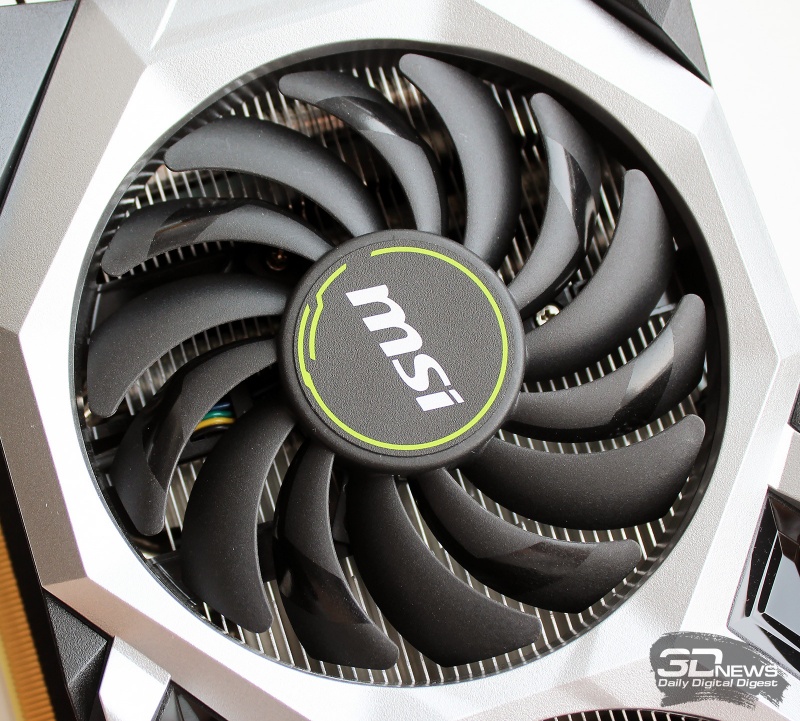

Здесь используются фирменные вентиляторы Torx Fan 2.0 c чередующимися лопастями немного разной формы: «дисперсионными» и «традиционными».

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Первые, по мнению разработчиков, должны развивать более высокое статическое давление за счёт повышенного угла изгиба, а вторые — обеспечивать стабильный воздушный поток.

Очень важным, на мой взгляд, моментом является то, что вентиляторы системы охлаждения видеокарты не оснащены никакими фирменными технологиями для их полной остановки без нагрузки (при работе в 2D-например). Я уже неоднократно критиковал полную остановку вентиляторов за практическую бесполезность, ведь весь смысл той же технологии ZeroFrozr заключался в достижении бесшумности видеокарты в 2D. Однако при этом никто не принимал во внимание тот факт, что даже на 800 об/мин такие вентиляторы будут абсолютно не слышны внутри закрытого корпуса системного блока — и при этом они будут поддерживать температуру GPU и элементов VRM в более комфортном температурном диапазоне, а также плавнее реагировать на её резкое повышение при запуске 3D-приложений. У MSI GeForce RTX 2060 SUPER Ventus GP OC минимальная скорость вентиляторов составляет 1000 об/мин, но их также не слышно, даже если остановить вентиляторы на процессорном кулере и все корпусные «вертушки». Максимальная скорость может достигать 3500 об/мин.

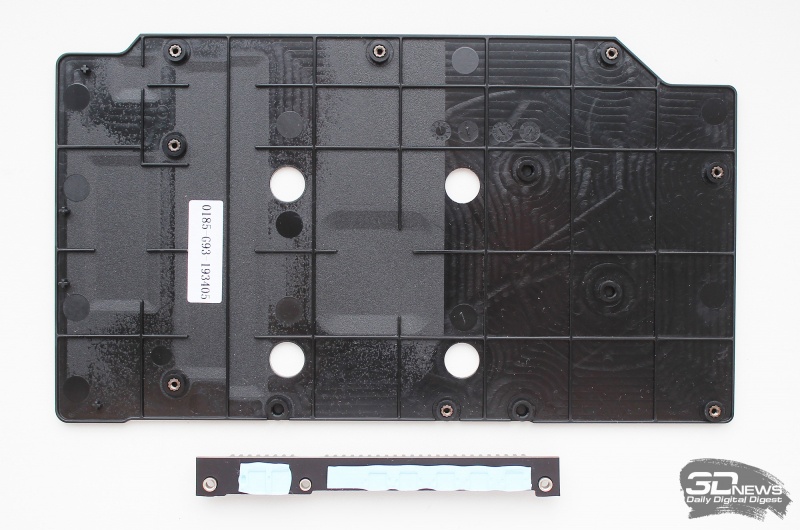

Стоит упомянуть еще два отдельных элемента: пластиковый кожух с обратной стороны текстолита (хотя вряд ли он входит в систему охлаждения), а также маленький радиатор с термопрокладкой для элементов цепи VRM.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Ещё раз обращаем внимание, что подсветки у MSI GeForce RTX 2060 SUPER Ventus GP OC нет.

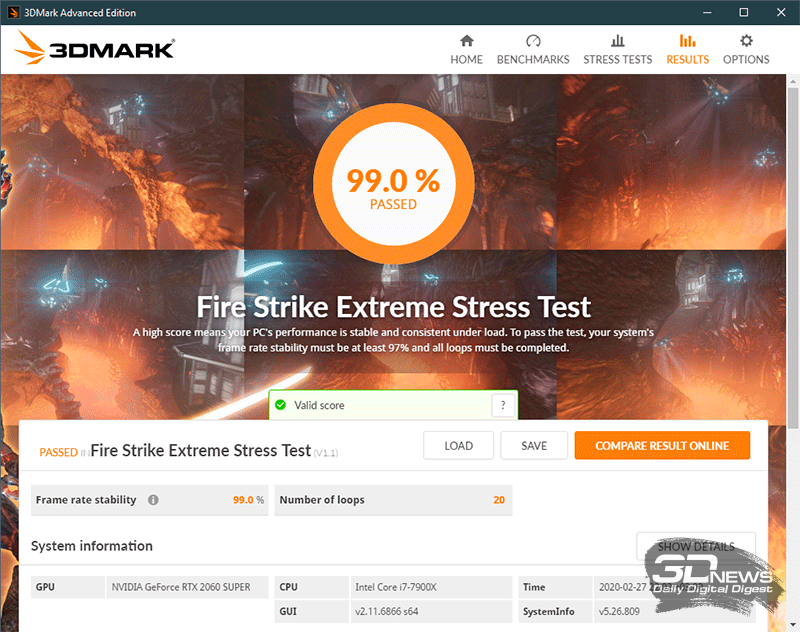

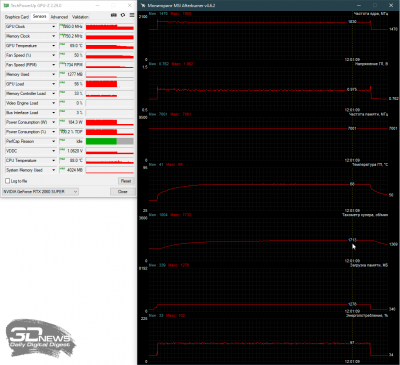

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали стресс-тест Fire Strike Extreme из последней версии графического пакета 3DMark.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

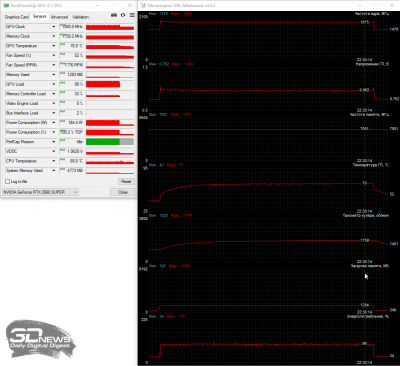

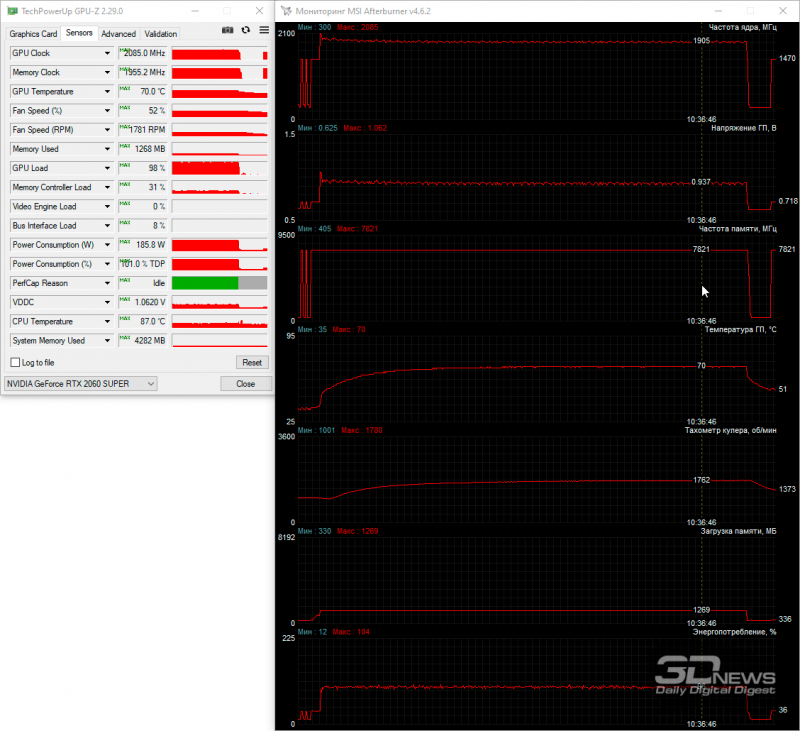

Для мониторинга температур и всех других параметров видеокарты применялась программа MSI Afterburner и утилита GPU-Z. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при температуре в помещении около 25 градусов Цельсия.

MSI GeForce RTX 2060 SUPER Ventus GP OC была протестирована нами как до разборки, так и после, когда штатный термоинтерфейс на кристалле графического процессора был заменён на термопасту Arctic MX-4. Поэтому мы приведём оба результата. Сначала при автоматической регулировке скорости вентиляторов кулера.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Штатный термоинтерфейс

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Arctic MX-4

Разница оказалось минимальной, но всё же есть. После замены термопасты максимальная температура GPU снизилась с 70 до 69 градусов Цельсия, а скорость вентиляторов уменьшилась примерно на 30-40 об/мин. В обоих случаях можно констатировать тот факт, что система охлаждения MSI GeForce RTX 2060 SUPER Ventus GP OC идеально справляется со своей задачей и при этом не доставляет никакого дискомфорта в плане уровня шума. Свиста дросселей мы также не зафиксировали.

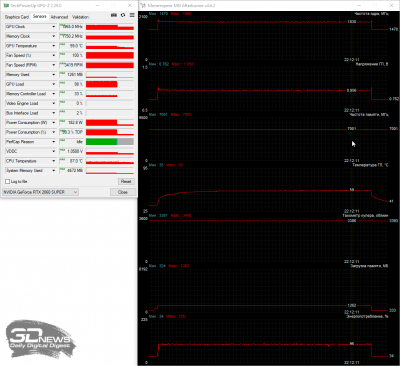

На максимальной скорости вентиляторов температура GPU с Arctic MX-4 снизилась на 2 градуса Цельсия в сравнении со штатным термоинтерфейсом, а в целом от автоматического режима регулировки скорости вентиляторов выигрыш составил 10-12 градусов Цельсия.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Штатный термоинтерфейс

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Arctic MX-4

Уровень шума видеокарты на скорости её вентиляторов выше 3400 об/мин очень высокий. Правда, нам сложно предположить, кому может понадобиться такой режим работы MSI GeForce RTX 2060 SUPER Ventus GP OC, ведь и при автоматической регулировке скорости вентиляторов эффективность охлаждения очень высокая.

⇡#Оверклокерский потенциал

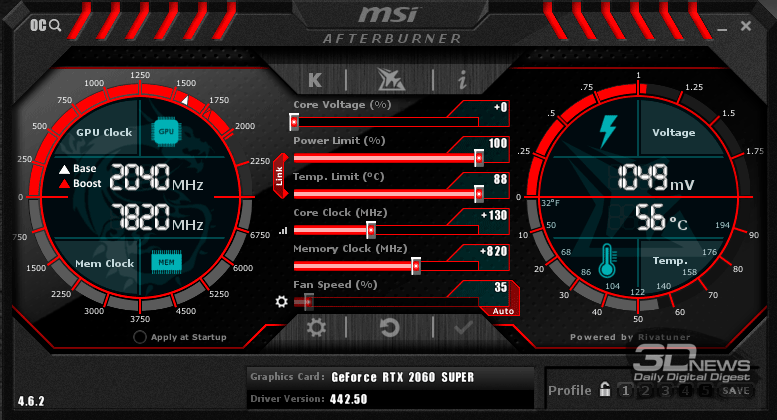

На нашем экземпляре MSI GeForce RTX 2060 SUPER Ventus GP OC удалось добиться стабильных +130 МГц (8,8%) по частоте графического процессора и +1640 МГц (11,7%) по эффективной частоте видеопамяти.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

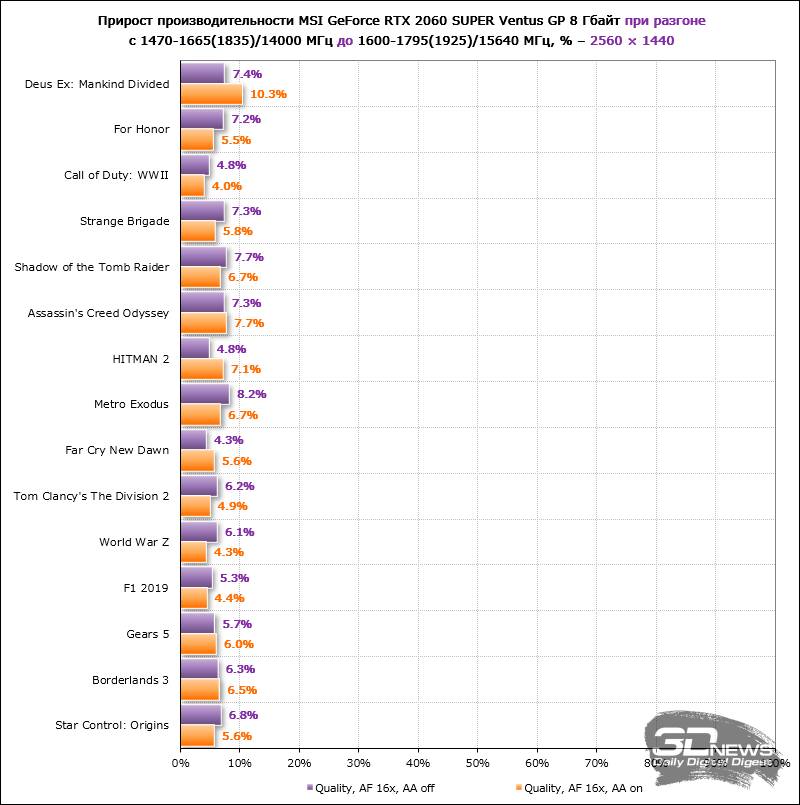

Это вполне стандартный разгон для большинства GeForce RTX 2060 SUPER.

Итоговые частоты видеокарты составили 1600-1795/15640 МГц.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Что касается реальной частоты графического процессора в 3D, то она кратковременно повышалась до 2085 МГц, а затем стабилизировалась на отметке 1905-1925 МГц. Температурный режим разогнанной видеокарты был следующим.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Автоматический режим (1000-1760 об/мин, 2 шт.)

Как видим, MSI GeForce RTX 2060 SUPER Ventus GP OC стала греться лишь на 1-2 градуса Цельсия сильнее, а скорость вентиляторов практически не изменилась в сравнении с номинальным режимом работы.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Тестирование видеокарт было проведено в закрытом корпусе системного блока на следующей аппаратной конфигурации:

  • материнская плата: ASRock X299 OC Formula (Intel X299 Express, LGA2066, BIOS P1.90 от 29.11.2019);
  • центральный процессор: Intel Core i9-7900X 3,3-4,5 ГГц (Skylake-X, 14 нм, U0, 10 × 1024 Kбайт L2, 13,75 Мбайт L3, TDP 140 Вт);
  • система охлаждения CPU: Noctua NH-D15 chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 770~1440 об/мин);
  • термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
  • оперативная память: DDR4 4 × 8 Гбайт G.Skill TridentZ Neo 32 Гбайт (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
  • видеокарты:
    • NVIDIA GeForce RTX 2080 SUPER Founders Edition 8 Гбайт/256 бит, 1650-1815(1905)/15504 МГц;
    • MSI GeForce RTX 2060 SUPER Ventus GP OC 8 Гбайт/256 бит, 1470-1665(1835)/14000 МГц и с разгоном до 1600-1795(1925)/15640 МГц;
    • MSI GeForce GTX 1660 SUPER Ventus XS OC 6 Гбайт/192 бит, 1530-1815(1930)/14000 МГц;
  • накопители:
    • для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
    • архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть be quiet! Silent Wings 3 PWM [BL067] на 990 об/мин: три – на вдув, три – на выдув);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор;
  • монитор: 27-дюймовый Samsung S27A850D (DisplayPort, 2560 × 1440, 60 Гц).

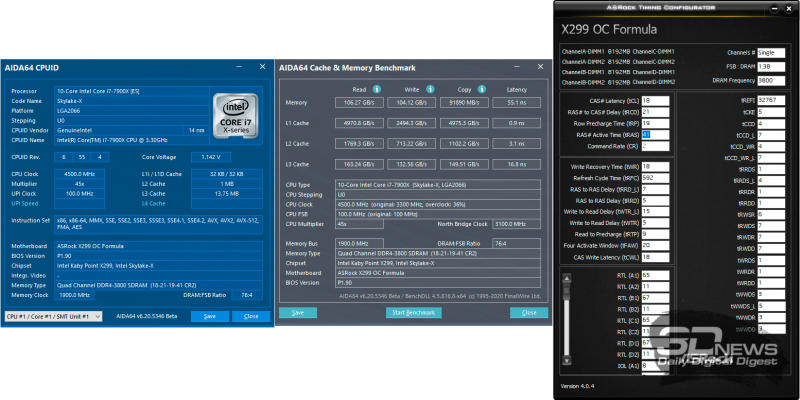

Для снижения зависимости производительности видеокарт от скорости платформы 14-нм десятиядерный процессор при множителе 45, опорной частоте 100 МГц и активированной на наивысший уровень функции Load-Line Calibration, был разогнан до 4,5 ГГц при повышении напряжения в BIOS материнской платы до 1,142 В.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

В свою очередь, 32 гигабайта оперативной памяти типа DDR4 функционировали в четырёхканальном режиме на частоте 3,8 ГГц с основными таймингами 18-21-19-41 CR1 при напряжении 1,37 В и корректировкой отдельных вторичных таймингов, приведённых на скриншоте выше.

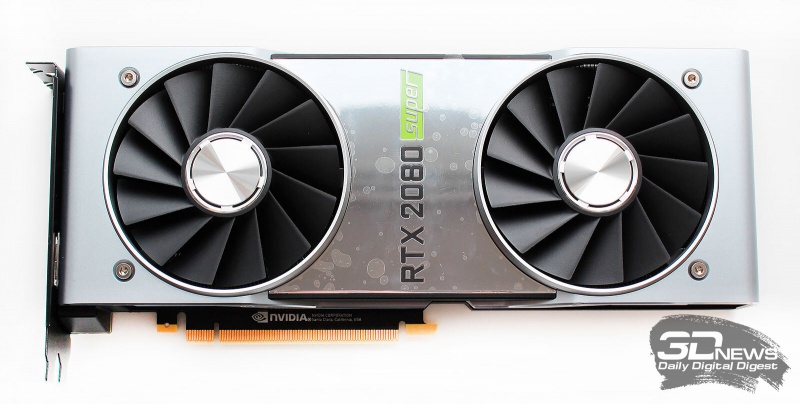

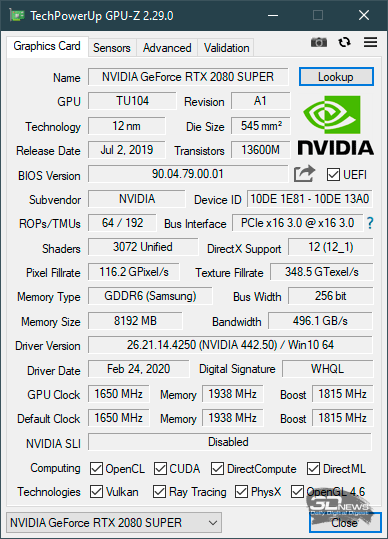

В качестве верхнего уровня производительности в сегодняшнюю статью включена эталонная NVIDIA GeForce RTX 2080 SUPER Founders Edition 8 Гбайт.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

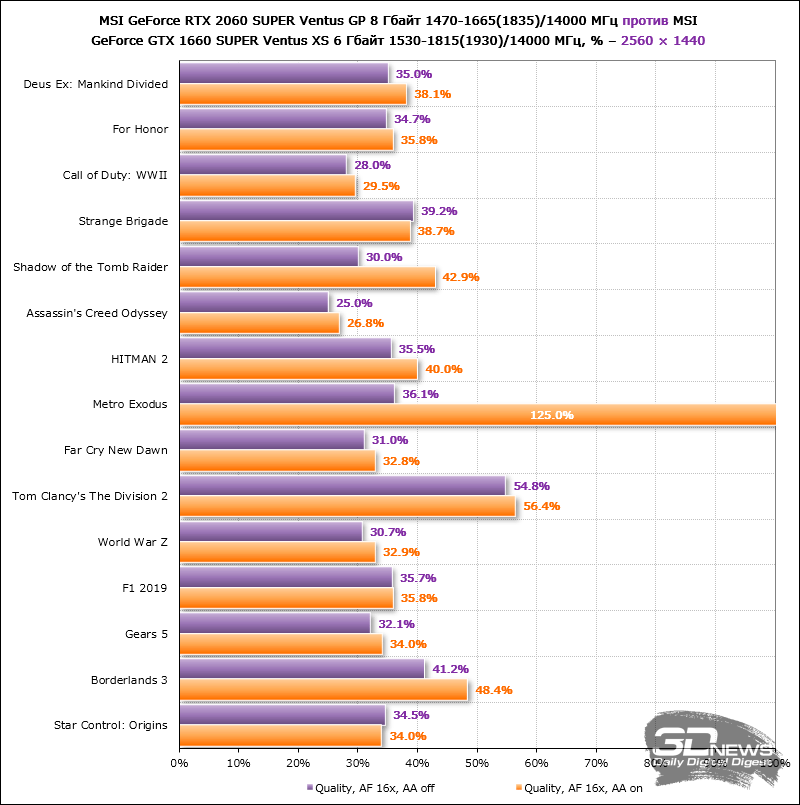

Сравнивать производительность MSI GeForce RTX 2060 SUPER Ventus GP OC с эталонной видеокартой NVIDIA этой же модели смысла нет, поскольку характеристики видеокарт практически одинаковые. Поэтому мы решили включить в тесты ещё одну новую видеокарту MSI – GeForce GTX 1660 SUPER Ventus XS OC[J1] на номинальных частотах.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Что касается конкурирующих видеокарт на графических процессорах AMD, то их в настоящий момент в моём распоряжении нет, но это, как мне кажется, незначительный недостаток статьи, поскольку в недавнем материале про Palit GeForce RTX 2060 SUPER DUAL включены сразу три видеокарты AMD Radeon RX 5xxx. Добавим, что пределы по TDP и температурам на всех видеокартах были увеличены до максимально возможных, а в драйверах видеокарт вместо оптимального энергопотребления был выставлен приоритет максимальной производительности.

Тестирование, начатое 27 февраля 2019 года, было проведено под управлением операционной системы Microsoft Windows 10 Pro 1909 (18363.693) со всеми обновлениями на указанную дату и с установкой следующих драйверов:

  • чипсет материнской платы Intel Chipset Drivers – 10.1.18263.8193 WHQL от 01.02.2020;
  • Intel Management Engine Interface (MEI) – 1952.14.0.1465 WHQL от 13.01.2020;
  • драйвер видеокарт на графических процессорах NVIDIA – GeForce 442.50 WHQL от 27.02.2019.

В сегодняшнем тестировании мы использовали только разрешение 2560 × 1440 пикселей. Для тестов были задействованы два режима качества графики: «Quality + AF16x» – качество текстур в драйверах по умолчанию с включением анизотропной фильтрации уровня 16х и «Quality + AF16x + MSAA 4х» с включением анизотропной фильтрации уровня 16х и полноэкранного сглаживания по алгоритму MSAA степени 4x. В отдельных играх, в силу специфики их игровых движков, были использованы иные алгоритмы сглаживания, что будет указано далее в методике. Включение анизотропной фильтрации и полноэкранного сглаживания выполнялось в настройках игр. Если же данные настройки в играх отсутствовали, то параметры изменялись в панели управления драйверов GeForce. Там же была принудительно отключена вертикальная синхронизация (V-Sync). Кроме указанного, никаких дополнительных изменений в настройки драйверов не вносилось.

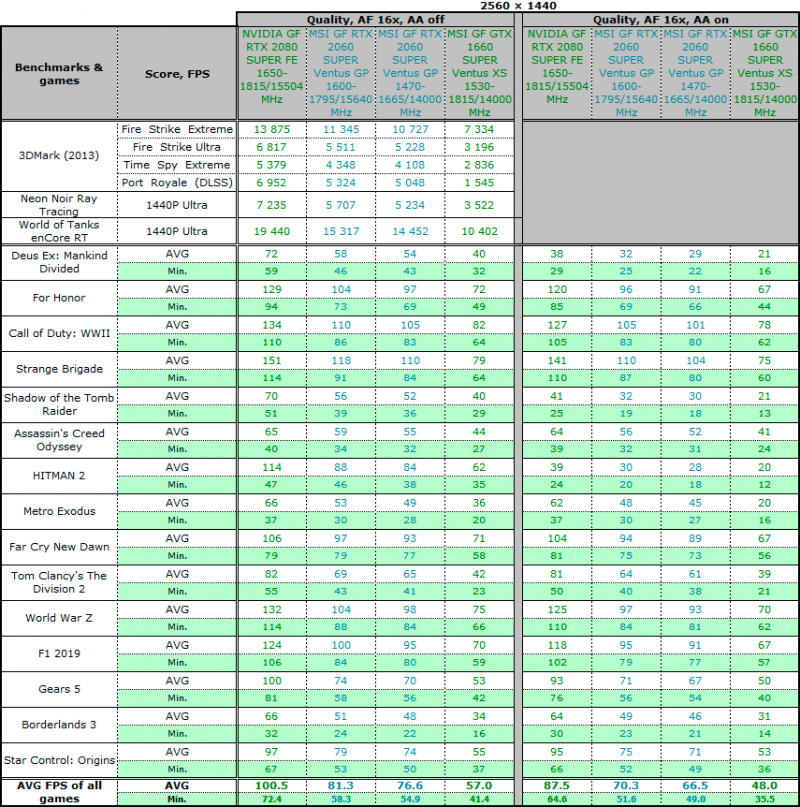

Видеокарты были протестированы в трёх графических тестах и в пятнадцати играх, обновлённых до последних версий на дату начала подготовки материала. Набор тестовых приложений выглядит следующим образом (игры и далее результаты тестирования в них расположены в порядке их официального выхода):

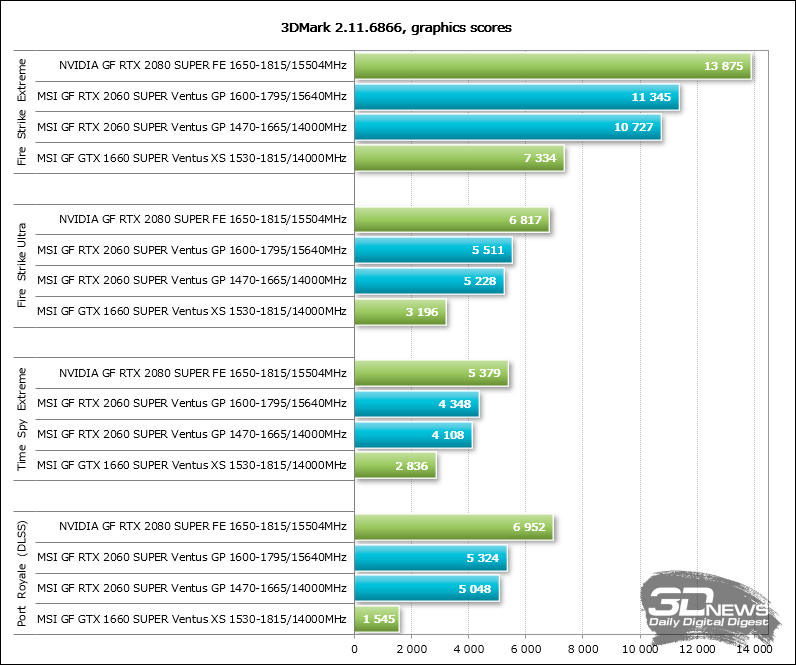

  • 3DMark (DirectX 9/11/12) – версия 2.11.6866, тестирование в сценах Fire Strike Extreme, Fire Strike Ultra, Time Spy Extreme и Port Royale (на диаграмме приведён графический балл);

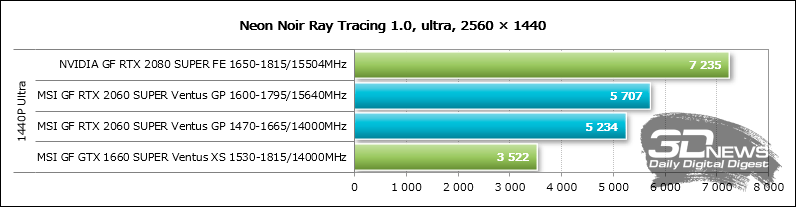

  • NeonNoirRayTracingBenchmark (DirectX 11) – версия 1.0 (Build 85), тестирование с настройками Ultra в разрешении 2560 × 1440 пикселей;

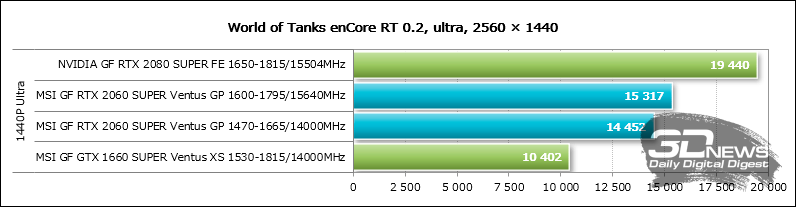

  • WorldofTanksenCoreRT (DirectX 11) – версия 0.2, все настройки в режиме Ultra, включая сглаживание и тени с трассировкой лучей, разрешение 2560 × 1440 пикселей;
  • DeusEx: MankindDivided(DirectX 12) – версия 1.19 build 801.0, все настройки качества вручную выставлены на максимальный уровень, тесселяция и глубина резкости активированы, не менее двух последовательных прогонов встроенного в игру бенчмарка;

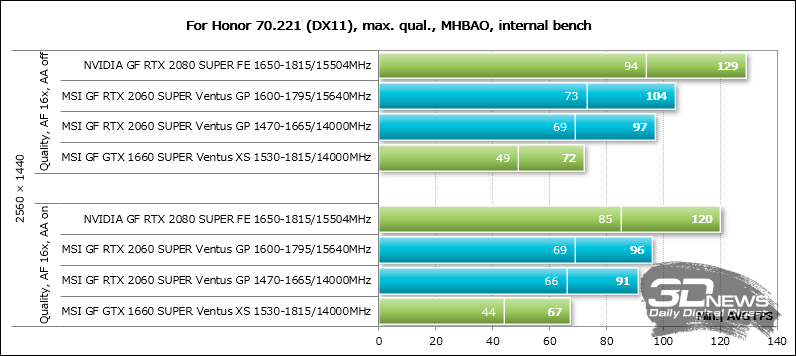

  • ForHonor (DirectX 11) – версия 70.221, максимальные настройки качества графики, объёмное освещение – MHBAO, динамические отражения и эффект размытия включены, избыточная выборка сглаживания отключена, тесты без сглаживания и с TAA, двойной последовательный прогон встроенного в игру бенчмарка;

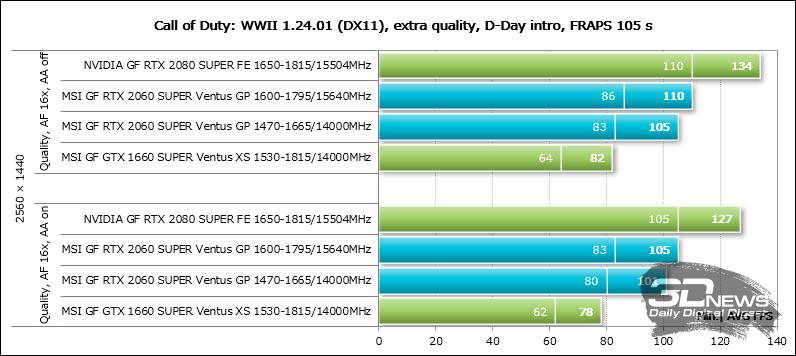

  • CallofDuty: WWII (DirectX 11) – версия 1.24.01, все настройки качества графики на экстра-уровне, тени включены, тестирование без сглаживания и при активации опции SMAA T2X, использовался двойной прогон вступительной сцены первого этапа D-Day, FRAPS 105 секунд;
  • StrangeBrigade (DirectX 12) – версия 1.47.22.14, уровень настроек «Ультра», все методики улучшения качества активированы, асинхронное вычисление включено, два последовательных цикла теста встроенного бенчмарка без сглаживания и с его активацией;

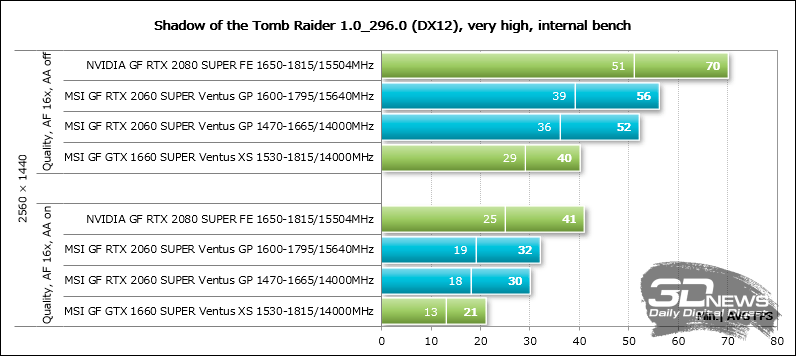

  • ShadowoftheTombRaider (DirectX 12) – версия 1.0 build 296, все параметры на уровень «Ультра», Ambient Occlusion – HBAO+, тесселяция и прочие методики улучшения качества активированы, по два цикла теста встроенного бенчмарка без сглаживания и с активацией SMAA4x;

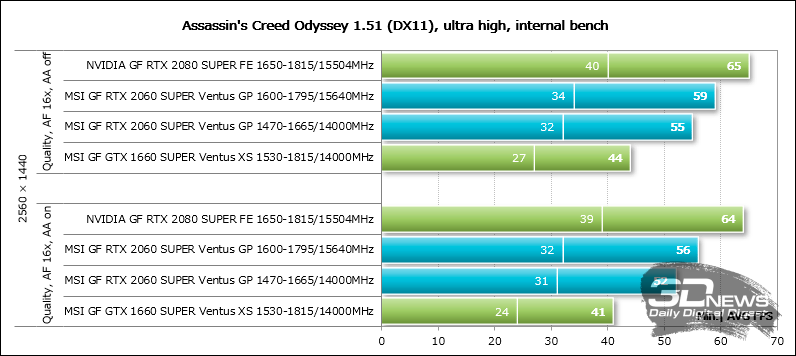

  • Assassin’s Creed Odyssey (DirectX 11) – версия 1.51, использовался встроенный в игру бенчмарк при профиле настроек Ultra High и отключённом динамическом разрешении, двойной прогон теста без сглаживания и при сглаживании на уровне High;

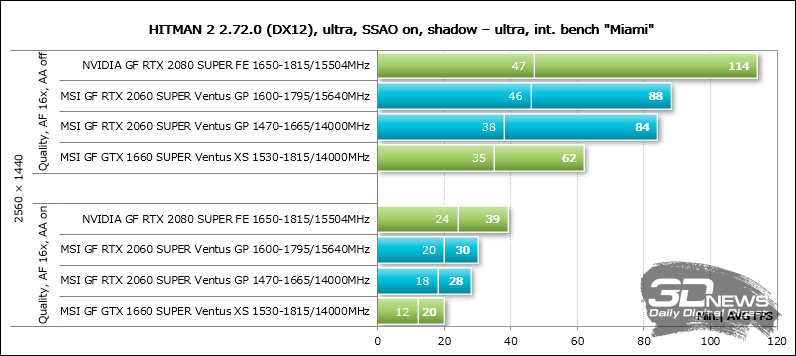

  • HITMAN 2 (DirectX 12) – версия 2.72.0, встроенный тест при уровне детализации «Ультра», SSAO включено, качество теней «Ультра», защита памяти отключена, тестовая сцена – «Майами»;

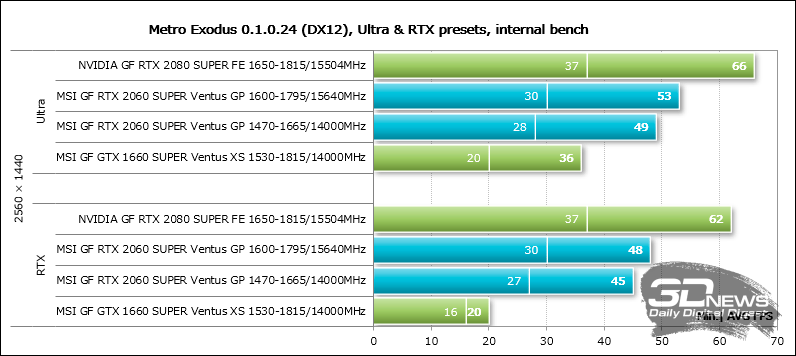

  • MetroExodus (DirectX 12) – версия 0.1.0.24, встроенный бенчмарк производительности, профили настроек Ultra и RTX, двойной последовательный прогон тестовой сцены;

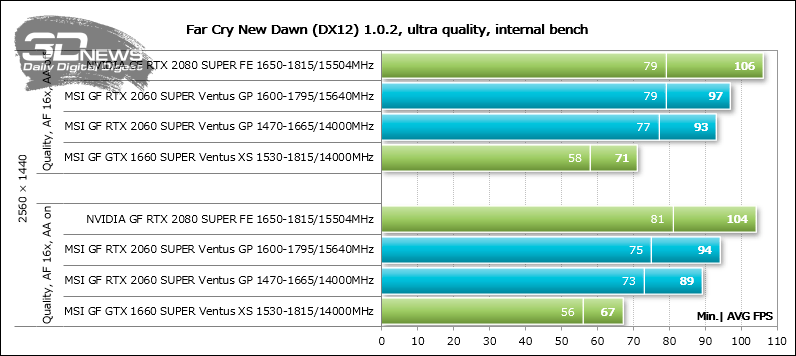

  • FarCryNewDawn (DirectX 12) – версия 1.0.2, все настройки на максимальный уровень качества – Ultra и High, motion blur активирован, встроенный тест производительности без сглаживания и с активацией TAA;
  • Tom Clancy's The Division 2 (DirectX 12) – версия 1.0.4, лимит кадров отключен, все настройки выставлены на максимальный уровень качества, разрешение проецируемых текстур – 512, встроенный тест производительности;
  • World War Z (DirectX 11) – версия 1.54, ограничение FPS отключено, все настройки на уровень Ultra, встроенный бенчмарк производительности без сглаживания и с активацией TAA;

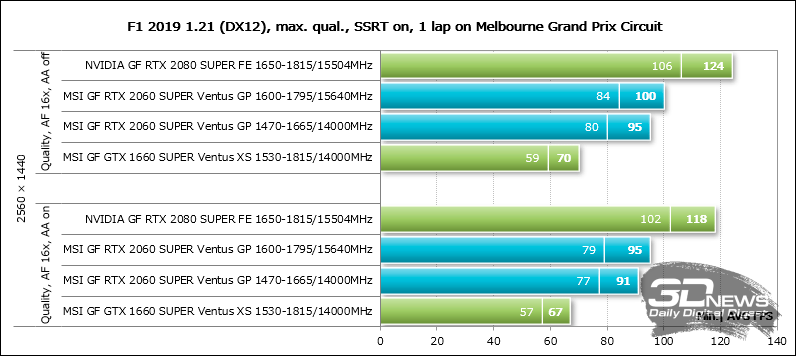

  • F1 2019 (DirectX 12) – версия 1.21, использовался встроенный в игру тест на трассе Альберт-Парк в Австралии в ясную погоду, настройки качества графики заданы на максимальный уровень по всем пунктам, тени SSRT активированы, тест без сглаживания и с TAA;
  • Gears 5 (DirectX 12) – версия 1.1.15.0 (update 1), максимальное качество графики, полная детализация, ограничение кадров отключено, встроенный бенчмарк производительности;

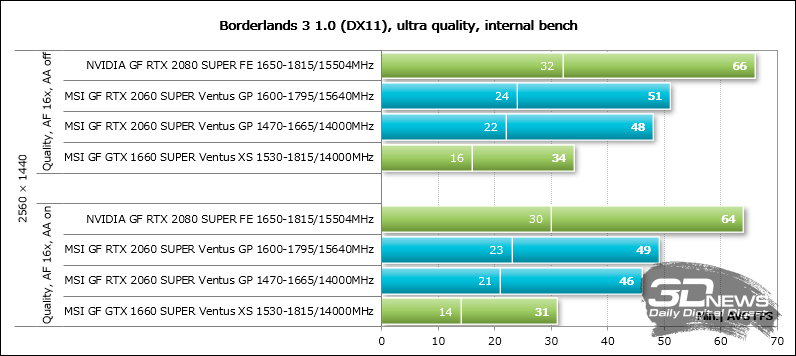

  • Borderlands 3 (DirectX 11) – 1.0 (update 3), профиль настроек Ультра, объёмный туман и отражения также на Ультра, встроенный бенчмарк производительности без сглаживания и с активацией TAA;
  • StarControl: Origins (DirectX 11) – версия 1.0.70845, максимальные настройки качества графики, бенчмарк производительности без сглаживания и с активацией MSAA4x.

Добавим, что если в играх реализована возможность фиксации минимального числа кадров в секунду, то оно также приводилось на диаграммах. Каждый тест проводился дважды, за окончательный результат принималось лучшее из двух полученных значений, но только в случае, если разница между ними не превышала 1 %. Если отклонения прогонов бенчмарков превышали 1 %, то тестирование повторялось ещё как минимум один раз, чтобы получить более точный результат.

Результаты тестов производительности

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Дополним построенные диаграммы итоговой таблицей с результатами тестов с выведенными средним и минимальным значением числа кадров в секунду по каждой видеокарте.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Анализ результатов проведём по сводным диаграммам.

⇡#Сводные диаграммы и анализ результатов

На первой сводной диаграмме посмотрим на преимущество MSI GeForce RTX 2060 SUPER Ventus GP OC 8 Гбайт перед MSI GeForce GTX 1660 SUPER Ventus XS OC 6 Гбайт на номинальных частотах обеих видеокарт.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

По розничной стоимости эти видеокарты различаются почти вдвое, но по производительности на такую разницу можно рассчитывать только в наиболее ресурсоёмком режиме игры Metro Exodus, а в среднем по всем тестам GeForce RTX 2060 SUPER опережает GeForce GTX 1660 SUPER на 34,9 % без использования сглаживания и на 43,4 % при его активации.

В свою очередь, NVIDIA GeForce RTX 2080 SUPER почти на 45 % дороже GeForce RTX 2060 SUPER, но отставание последней от пред-флагмана куда скромнее. Об этом нам расскажет следующая сводная диаграмма, где MSI GeForce RTX 2060 SUPER Ventus GP OC противостоит эталонной видеокарте NVIDIA.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Резюмируем: в среднем по игровым тестам GeForce RTX 2060 SUPER в исполнении MSI медленнее, чем RTX 2080 SUPER, на 24 % в обоих режимах качества графики.

Третья и последняя на сегодня сводная диаграмма продемонстрирует прирост производительности от разгона MSI GeForce RTX 2060 SUPER Ventus GP OC.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Разгон графического процессора на 8,8 % и видеопамяти на 11,7 % в совокупности ускорили видеокарту MSI GeForce RTX 2060 SUPER Ventus GP OC на шесть с небольшим процентов.

⇡#Энергопотребление

Для измерения уровня энергопотребления видеокарт мы использовали утилиту NVIDIA FrameView, из логов которой для каждой протестированной видеокарты на диаграмму выведены минимальный уровень энергопотребления графического процессора GPUOnlyPower(W) и его максимальное значение, а также максимальное значение энергопотребления всей видеокарты TotalPower(W). Для нагрузки в этом тесте мы использовали бенчмарк игры HITMAN 2 в разрешении 2560 × 1440 пикселей при максимальных настройках качества графики и активированном сглаживании. Напомним, что на всех видеокартах лимиты по питанию и температурам увеличены до максимально возможных. Посмотрим на результаты.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

А результаты наглядно демонстрируют нам упор MSI GeForce RTX 2060 SUPER Ventus GP OC в ограничение по TDP, выше которого видеокарта прыгнуть не может, поэтому и прирост производительности от разгона такой скромный. Зато очень хорошо видно, что GeForce RTX 2060 SUPER на 100 ватт экономичнее, чем GeForce RTX 2080 SUPER, и потребляет примерно на 60 ватт больше, чем GeForce GTX 1660 SUPER. Причём если сравнивать две видеокарты MSI по энергопотреблению только одного графического процессора, то здесь разница получается не более 10 ватт.

⇡#Итоги

MSI GeForce RTX 2060 SUPER Ventus GP OC — не самая доступная видеокарта среди всех выпускаемых сегодня GeForce RTX 2060 SUPER, но она готова предложить потенциальным покупателям всё, что требуется. Ну или почти всё. Прежде всего мы имеем в виду отменную эффективность охлаждения при комфортном уровне шума в 3D и крайне низкий (если не сказать отсутствующий) уровень шума в 2D-режимах. При этом видеокарта выполнена в сравнительно сравнительно компактная, а также выполнена в спокойном, выдержанном стиле, без подсветки. Кстати, это довольно редкое сочетание в современных реалиях рынка видеокарт.

По сочетанию производительности и стоимости данная модель, пожалуй, оптимальна, хотя ни о каких «комфортных 4K» речи быть не может, так что с запасом на будущее её вряд ли можно рекомендовать. Что касается разгона, то он у нашего семпла находится на среднем уровне, и нельзя сказать, что способен заметно увеличить производительность, в том числе и из-за ограниченного уровня TDP в BIOS. Зато видеокарта получилась экономичной с точки зрения энергопотребления, а система с ней спокойно уложится в 450-500 ватт общего энергопотребления, в том числе и при разгоне.

Подводя итог сегодняшнему обзору и тестированию, мы вполне можем рекомендовать MSI GeForce RTX 2060 SUPER Ventus GP OC в игровую систему среднего уровня — в качестве видеокарты для разрешений не выше 2,5K и игр с поддержкой всех современных технологий NVIDIA.

Новая статья: Обзор видеокарты MSI GeForce RTX 2060 SUPER Ventus GP OC: укрощённая ветром

Источник

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
