Наше расследование: ищем отечественные микросхемы в «отечественных» счетчиках электроэнергии. Часть 4 и снова блогер…

Хвалебное видео от Максима Горшенина про успехи GS Croup ^[1] в импортозамещении послужило наводкой, благодаря которой мы провели вскрытие, и узнали, что в выпускаемых "отечественных" микросхемах Flash памяти GSN2516Y и GSN2517Y используются полупроводниковые кристаллы от серийных иностранных микросхем W25Q16 ^[2] тайваньской компании WINBOND. Проследив кто потребляет эти псевдоотечественные микросхемы, мы нашли уже "отечественные" счетчики электроэнергии ^[3] от компании "Энергомера" с рекордными 117 баллами из Реестра российской промышленной продукции. Благодаря этим баллам счетчики выигрывают миллиардные тендеры на государственных закупках. Но в самих счетчиках мы не нашли отечественных микросхем, благодаря которым и должны набираться эти 117 баллов. Основным микроконтроллером и АЦП в счетчиках оказались микросхемы от тайваньской компании VANGO. В след за GS Croup по пути выдачи китайских микросхем за отечественные пошла компания "Интегральные Телематические Решения", нанеся свою маркировку на корпус микросхемы включили их в реестр ^[4], хотя на самом деле это микросхемы от все той же китайской VANGO. Вот так заказной хвалебный ролик от главного пиарщика и воспевателя импортозамещения разоблачил его самого и его заказчиков. Так что если Максим кого-то хвалит, то значит дело не чистое и нужно искать. И мы снова нашли...

Кроме "отечественных" микросхем Flash памяти у GS Group есть еще и микросхемы RS-485 интерфейса. «Микросхема интерфейса RS-485 НРТШ.431323.002-01ТУ (GSN0727Z)» - реестровая запись – 10535123 и «Микросхема интерфейса RS-485 РДВП.431323.001ТУ (Микросхема GSN0726Z)» - реестровая запись – 10336606 производства АО "ДжиЭс-Нанотех". GS Group в своем телеграмканале ^[5], так же заявила о включении этих микросхем в Реестр российской промышленной продукции.

Мы раздобыли образы микросхем RS-485 интерфейса GSN0727Z (в корпусе SOP-8) и GSN0726Z (в корпусе LGA-41).

Формальной проверки пройдены, у ДжиЭс опять все в порядке - топология кристалла этой микросхемы зарегистрирована в Роспатетнте, это обязательное требование выполнено.

..Выполнение на территории Российской Федерации следующих операций: проектирование и разработка интегральной схемы, разработка топологии интегральной схемы;...

наличие ... прав на топологию интегральной схемы, зарегистрированных на территории Российской Федерации в установленном порядке в федеральном органе исполнительной власти по интеллектуальной собственности...

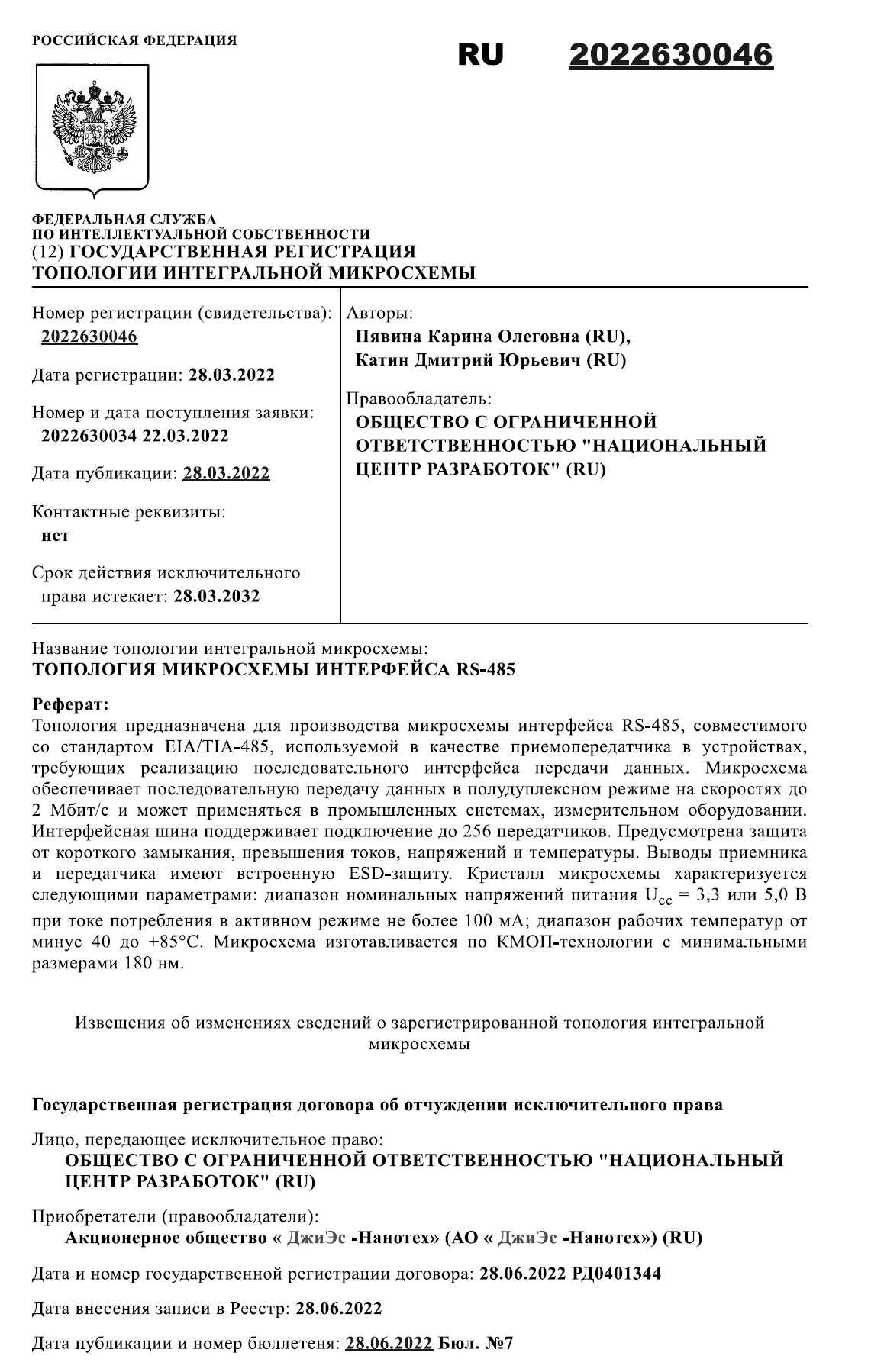

Свидетельство о регистрации топологии и авторы Пявина Карина Олеговна (RU), Катин Дмитрий Юрьевич (RU) в наличии:

Беглый поиск по авторам ведет нас опять в тайный дизайн-центр Петрозаводского ГосУнивера. Похоже хед-хантерам Ядра и Сбера таки стоит пошерстить в Петрозаводске.

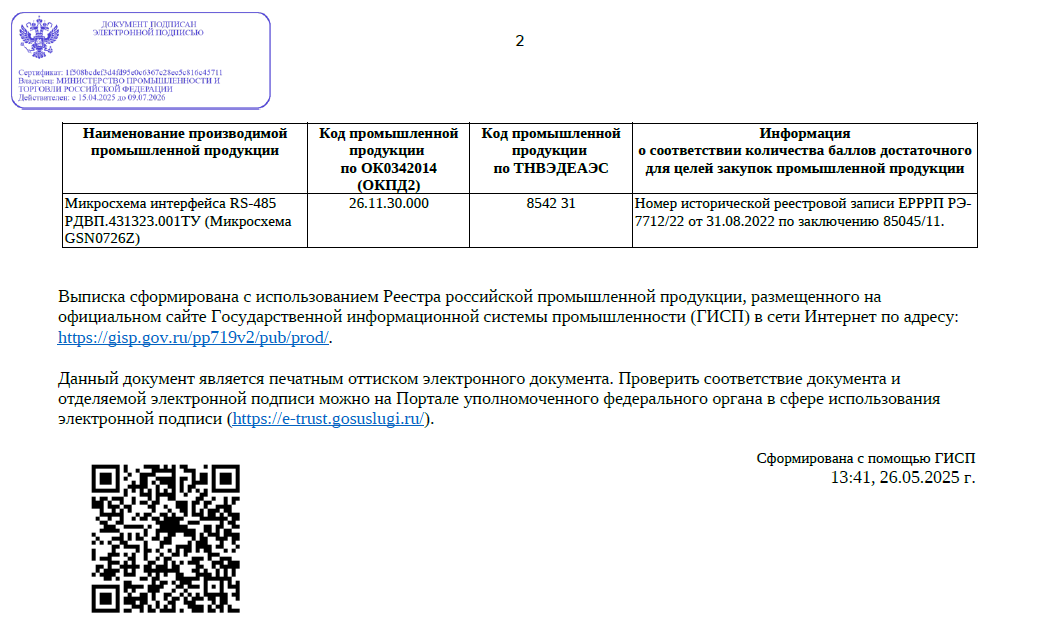

Минпромторгом выданы заключения о том, что микросхемы соответствует всем требованиям и они включены в реестр.

Ну мы же уже никому не верим и лезем смотреть, что же там внутри микросхемы? Берем немножко химии и вооружаемся микроскопом.

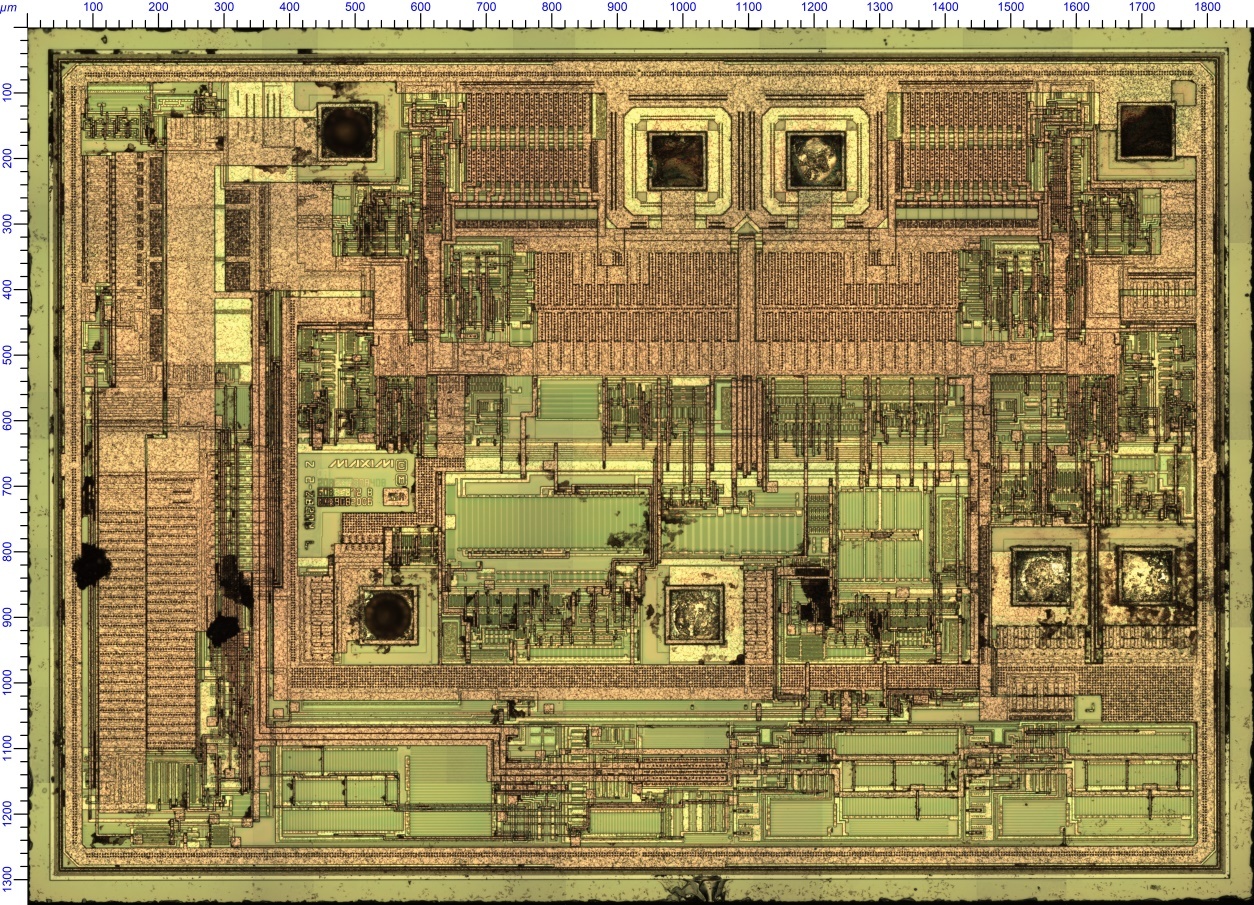

Кристалл из GSN0727Z (в корпусе SOP-8)

Кристалл из GSN0726Z (в корпусе LGA-41)

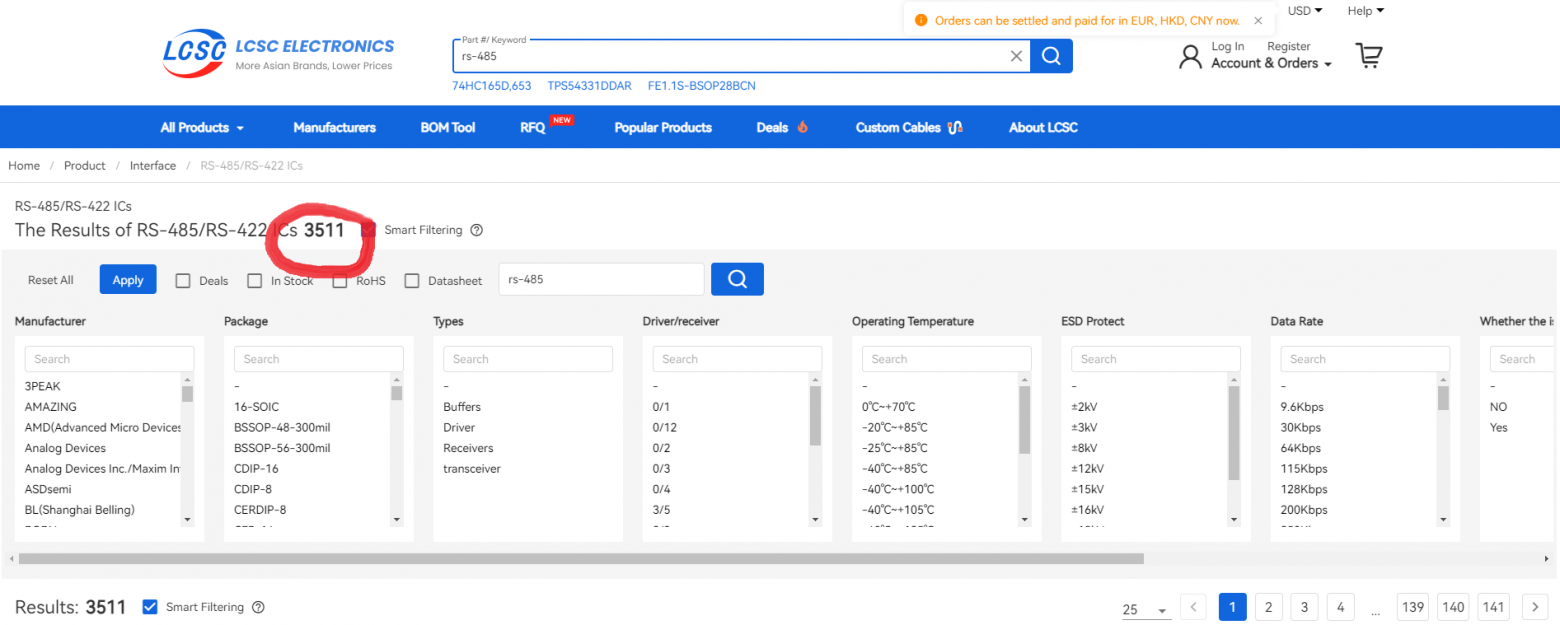

В обоих микросхемах используется один и тот же кристалл, меняется только корпус. Найти каких либо меток и товарных знаков на кристалле не удалось. Это значительно затрудняет дальнейший поиск импортного про-родителя. На различных микросхемных торговых сайтах сейчас продается более 3 тысяч различных микросхем RS-485 от более чем 50-ти различных производителей.

И поиск в этом многообразии будет сравни поиску иголки в стогу сена. И наш поиск действительно затянулся. Понимая всю критичность открываемой нами информации мы публикуем ее только после нескольких перепроверок и когда точно нашли иностранную оригинальную микросхему. В ходе поиска мы вскрыли множество микросхем.

Вот например топология приемопередатчика RS-485 MAX13412

Или например RS-485 от Texas Instruments

Но благодаря Максиму мы теперь все знаем про тайваньскую компанию VANGO - истинного лидера по испортозамещению в России и основного поставщика "российских" микросхем. Оказывается VANGO выпускает и интерфейсные микросхемы RS-485 ^[6].

Неужели это будет она? И так - вашему вниманию представляется микросхема V6603 от так полюбившейся в России китайской компании VANGO.

И вот он оригинальный китайский кристалл от Vango

Для удобства сравнения расположили рядом кристалл с топологией "разработанной" в России и разработанной в Китае.

Опять мы видим, что в якобы разработанной в России микросхем по факту стоит кристалл от китайской микросхемы. Для дополнительного подтверждения того, что корни этой "российской" микросхемы растут из Китая приведем еще пример кривизны перевода документации. Ниже скрин с сайта ^[7] GS и документации ^[8]Vango.

В прошлой статье мы "похвалили" ^[9] GS за то, что они в отличии от ООО "Интегральные Телематические Решения" занимаются переводом документации. Но даже перевод требует погружения и знаний в микроэлектронике. Неужели во всей GS Group не нашлось ни одного специалиста, который смог бы корректно перевести технический жаргон "@54Ω"? Оказывается, что нет! Потому как перевод иностранной документации на микросхемы Vango V6603 и флеш-память Winbond W25Q16JL для GS делала компания ООО "Навитекст" (ИНН 7802613660). О чем гордо сообщила на своем сайте ^[10].

Осталось теперь разобраться зачем еще понадобился перевод документации на микросхемы Telink TLSR8656 ^[11]?

Ну а теперь вернемся к бедным потребителям продукции GS Group и адептам блогера. Пользователь @t03fa ^[12] опубликовал статью GSN0727Z взгляд arduin'щика на RS-485 ^[13] где был рад тому, что после замены микросхемы MAX485 на GSN0727Z его блок продолжил работать так же как и раньше. А чему тут удивляться - к разработке этой "отечественной" микросхемы не прикасались руки российских инженеров. Также у автора вызвала восхищение цена микросхемы всего-то 69 рублей (от 200 шт). Ну и тут мы вынуждены огорчить, оригинальная микросхема V6603 стоит 20 рублей, так что к сожалению @t03fa ^[12]переплатил в каждой микросхеме по 49 рублей только за шильдик GS. Ну а наш подопечный блогер конечно же с восторгом начал репостить это у себя в канале.

Выражаем огромную благодарность Максиму за проделанную работу наводки, благодаря им у нас теперь материала на несколько публикаций. Так что, как говорится, продолжаем работать и продолжение следует...
